2514-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE

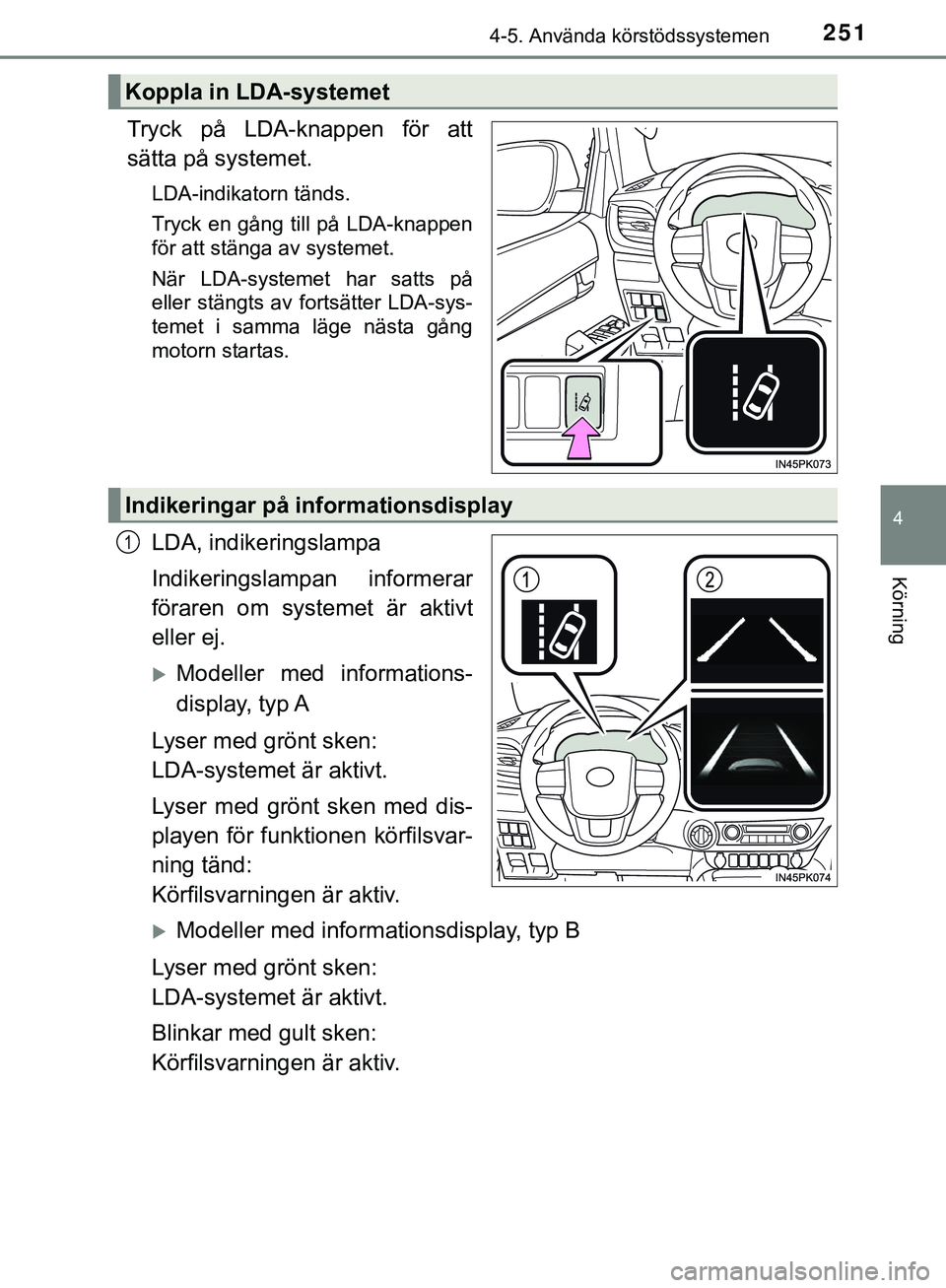

Tryck på LDA-knappen för att
sätta på systemet.
LDA-indikatorn tänds.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
motorn startas.
LDA, indikeringslampa
Indikeringslampan informerar
föraren om systemet är aktivt
eller ej.
Modeller med informations-
display, typ A
Lyser med grönt sken:
LDA-systemet är aktivt.
Lyser med grönt sken med dis-
playen för funktionen körfilsvar-
ning tänd:
Körfilsvarningen är aktiv.
Modeller med informat ionsdisplay, typ B
Lyser med grönt sken:
LDA-systemet är aktivt.
Blinkar med gult sken:
Körfilsvarningen är aktiv.
Koppla in LDA-systemet
Indikeringar på informationsdisplay
1
HILUX_OM_OM0K375SE.book Page 251 Monday, June 18, 2018 11:06 AM

2524-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

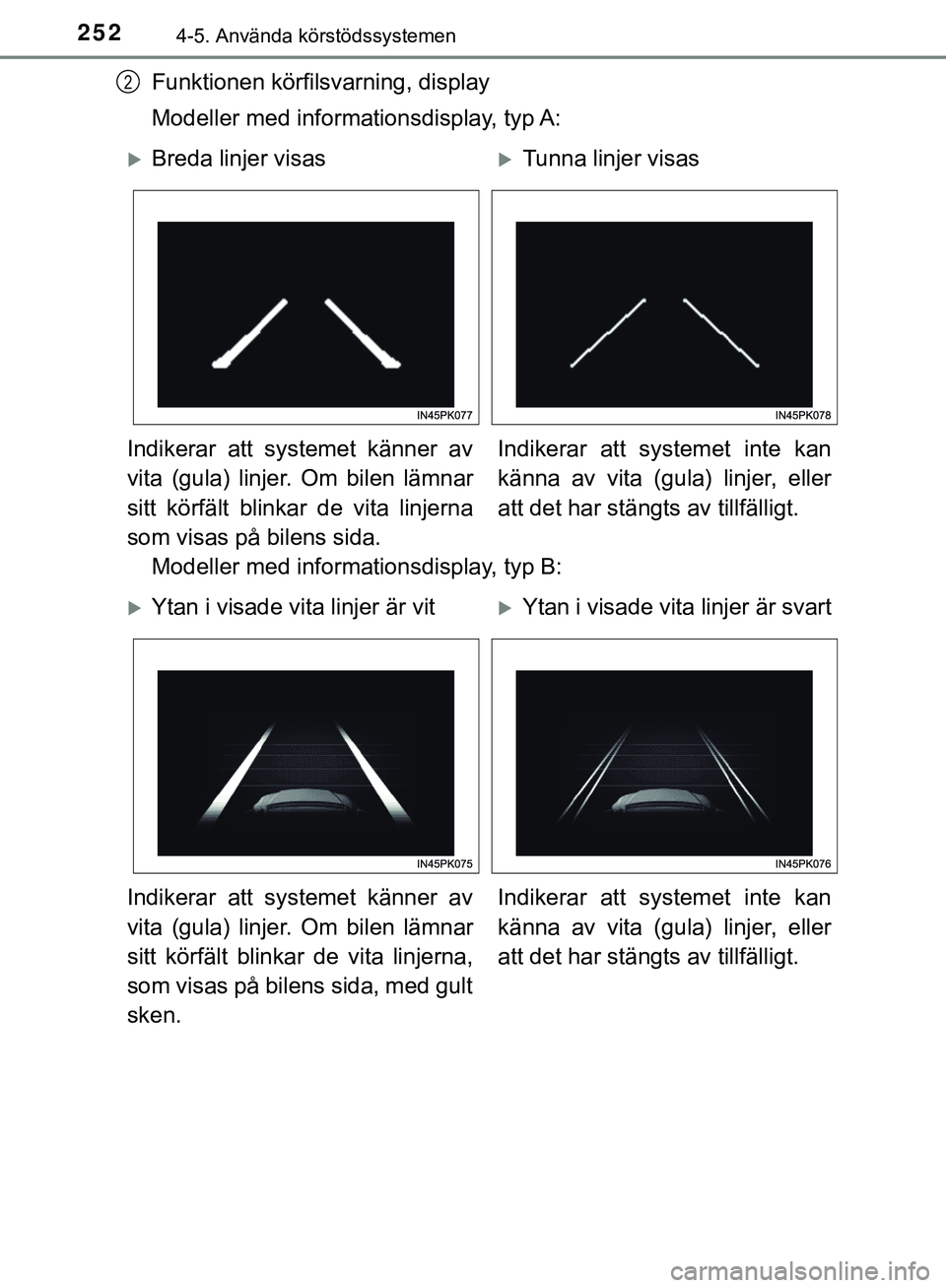

Funktionen körfilsvarning, display
Modeller med informationsdisplay, typ A:
Modeller med informationsdisplay, typ B:2
Breda linjer visasTunna linjer visas
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinkar de vita linjerna
som visas på bilens sida. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
Ytan i visade vita linjer är vitYtan i visade vita linjer är svart
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
HILUX_OM_OM0K375SE.book Page 252 Monday, June 18, 2018 11:06 AM

2534-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE

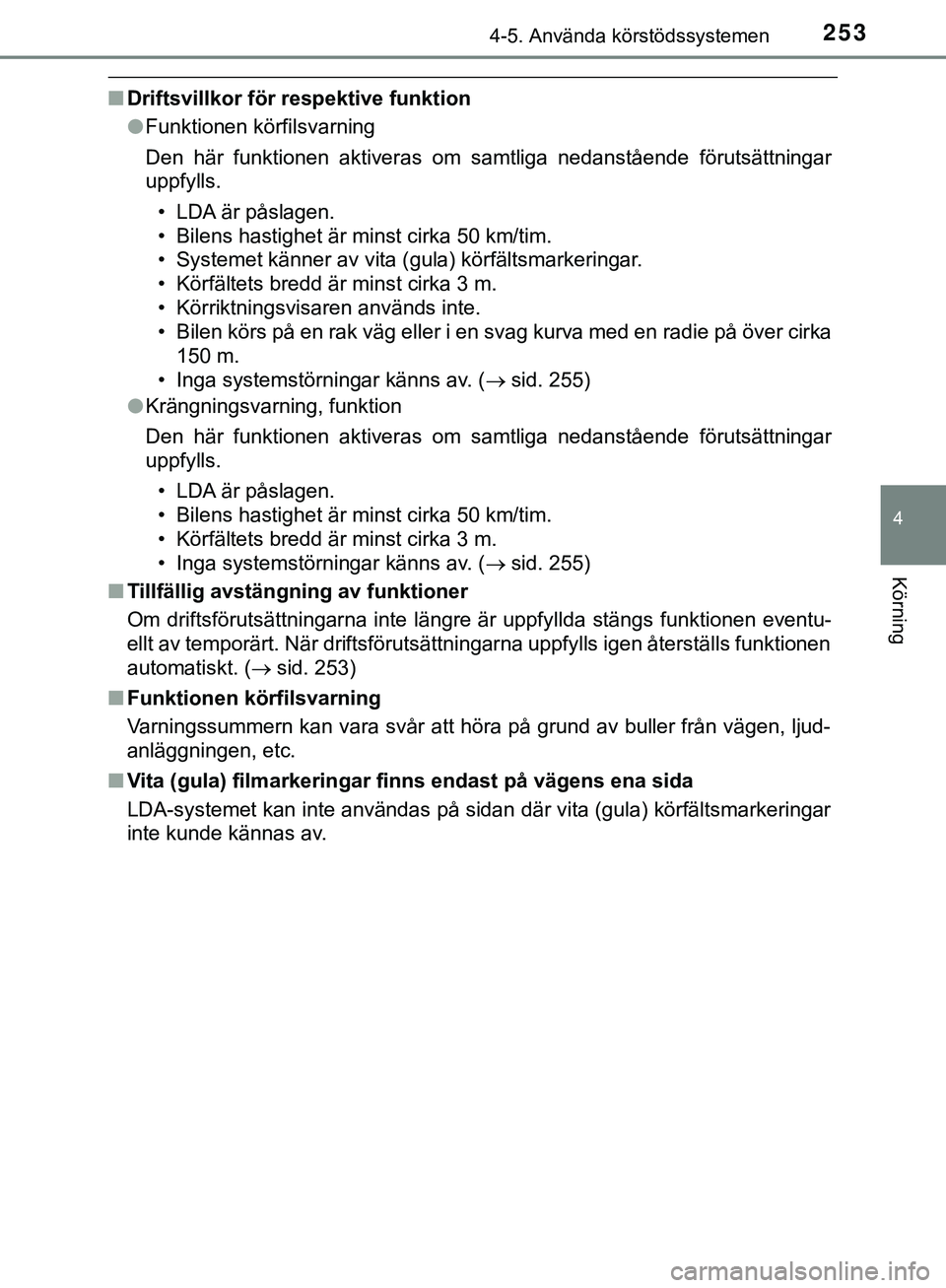

nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka 150 m.
• Inga systemstörningar känns av. ( sid. 255)
l Krängningsvarning, funktion
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 255)
n Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( sid. 253)
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
HILUX_OM_OM0K375SE.book Page 253 Monday, June 18, 2018 11:06 AM

2544-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
HILUX_OM_OM0K375SE.book Page 254 Monday, June 18, 2018 11:06 AM

2554-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”LDA MALFUNCTION
VISIT YOUR DEALER”/
”Funktionsstörning i LDA Besök din återförsäljare”
Systemet fungerar eventuellt inte på
rätt sätt.
 Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”FRONT CAMERA
VISION BLOCKED
CLEAN AND DEMIST WINDSHIELD”/
”Främre kamera sikt skymd
Rengör och torka bort imma från
vindruta”Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”FRONT CAMERA
UNAVAILABLE”/”Främre kamera
Ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
 När driftsförutsättningarna för
kamerasensorn (temperatur, etc.) är
uppfyllda blir LDA-systemet till-
gängligt. Stäng av LDA-systemet,
vänta en kort stund och slå därefter
på LDA-systemet igen.
HILUX_OM_OM0K375SE.book Page 255 Monday, June 18, 2018 11:06 AM

2564-5. Använda körstödssystemen
HILUX_OM_OM0K375SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skär-
men.
”LDA UNAVAILABLE”/
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
 Stäng av LDA-systemet och följ
anvisningarna för felsökning av
varningsmeddelandet. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA UNAVAILABLE
BELOW APPROX
50km/h”/
”LDA ej tillgängligt Under ca
50 km/tim”
Indikerar att LDA-systemet inte kan
användas eftersom bilens hastighet är
lägre än cirka 50 km/tim.
 Kör bilen i minst 50 km/tim.
”LDA UNAVAILABLE
BELOW APPROX 32 MPH”/
”LDA ej tillgängligt
Under ca 32 MPH”
”LDA UNAVAILABLE
AT CURRENT SPEED”/ ”LDA ej tillgängligt
vid nuvarande hastighet”LDA-systemet kan inte användas
eftersom bilens hastighet är för hög.
 Minska bilens hastighet.
VarningsmeddelandeDetaljer/Åtgärder
HILUX_OM_OM0K375SE.book Page 256 Monday, June 18, 2018 11:06 AM

257
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE
RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna
som känts av larmas föraren m ed varningsskärm och varningssum-
mer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
kamerasensor
VARNING
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
HILUX_OM_OM0K375SE.book Page 257 Monday, June 18, 2018 11:06 AM

2584-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarassis-
tanssystemet har valts kan upp
till 3 skyltar visas. ( sid. 103)
l Om annat än information från
förarassistanssystemet har
valts kan en fartbegränsnings-
skylt, motorvägsskylt eller en
skylt för förbudet upphör visas.
( sid. 103)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar
med tilläggsmarkering visas
inte. Om andra skyltar än fartbe-
gränsningsskyltar visas nämns
de under den aktuella fartbe-
gränsningsskylten.
Indikering på in formationsdisplay
HILUX_OM_OM0K375SE.book Page 258 Monday, June 18, 2018 11:06 AM

2594-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE

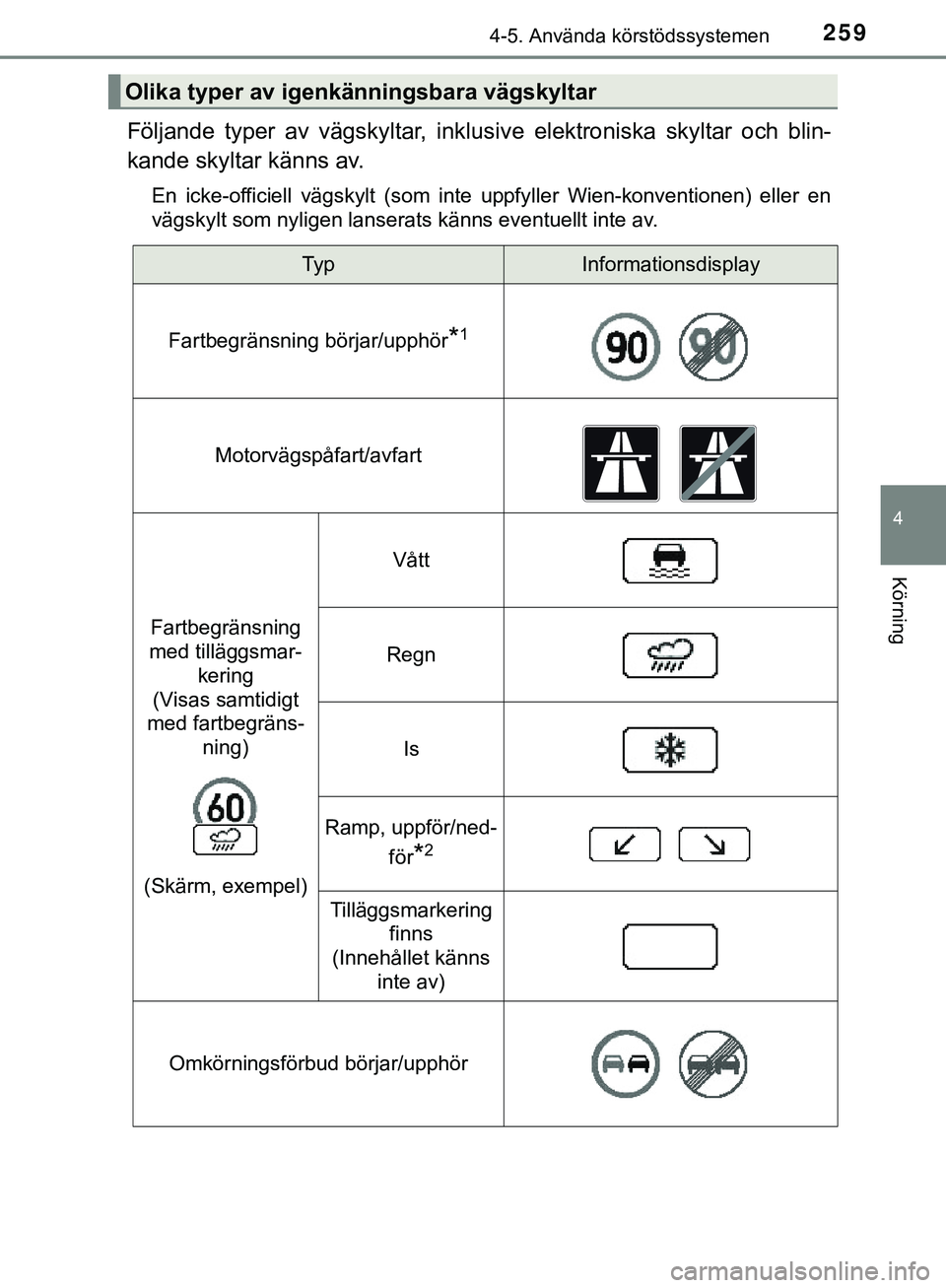

Följande typer av vägskyltar, inklusive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats känns eventuellt inte av.
Olika typer av igenkänningsbara vägskyltar
Ty pInformationsdisplay
Fartbegränsning börjar/upphör*1
Motorvägspåfart/avfart
Fartbegränsning
med tilläggsmar-
kering
(Visas samtidigt
med fartbegräns-
ning)
(Skärm, exempel)
Vått
Regn
Is
Ramp, uppför/ned- för
*2
Tilläggsmarkering finns
(Innehållet känns
inte av)
Omkörningsförbud börjar/upphör
HILUX_OM_OM0K375SE.book Page 259 Monday, June 18, 2018 11:06 AM

2604-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
*1: En hastighetsbegränsningsskylt med ett värde högre än 130 känns inte all-tid av och fel hastighetsgräns visas eventuellt.
*2: Om körriktningsvisaren inte används vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksamma s föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situationen kan trafikmiljön (trafikens riktning, hastighet,
enhet) kännas av på fel sätt och en varningsdisplay fungerar eventu-
ellt inte på rätt sätt.
n Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte av på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt,
etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
l Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, en stolpe, etc.
Allt upphör
(Alla begränsningar upphör Återgång till standardmässiga vägbestämmel- ser.)
Varningsdisplay
Ty pInformationsdisplay
HILUX_OM_OM0K375SE.book Page 260 Monday, June 18, 2018 11:06 AM
