TOYOTA HILUX 2019 Bruksanvisningar (in Swedish)

2314-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funk-
tion.
Radarsensor
Kamerasensor
Sensorer
1
2
HILUX_OM_OM0K375SE.book Page 231 Monday, June 18, 2018 11:06 AM

2324-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
VARNING
n Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Annars kommer radarsensorn eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Se till att radarsensorn och frontgrillen alltid är rena.
l Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
l Ta inte isär radarsensorn.
l Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
l Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.
1
2
HILUX_OM_OM0K375SE.book Page 232 Monday, June 18, 2018 11:06 AM

2334-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
VARNING
n Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste vindrutetorkarna ändå används för att avlägsna vattendroppar och lik-
nande från ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( sid. 391, 400)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Fäst inte tonad film på vindrutan.
lFäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
kamerasensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka
1 cm under kamerasensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger
och vänster från kamerasensorns mitt)
HILUX_OM_OM0K375SE.book Page 233 Monday, June 18, 2018 11:06 AM

2344-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
VARNING
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
l Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar kamerasensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att kamerasensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
HILUX_OM_OM0K375SE.book Page 234 Monday, June 18, 2018 11:06 AM

235
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE
PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 239)
HILUX_OM_OM0K375SE.book Page 235 Monday, June 18, 2018 11:06 AM

2364-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

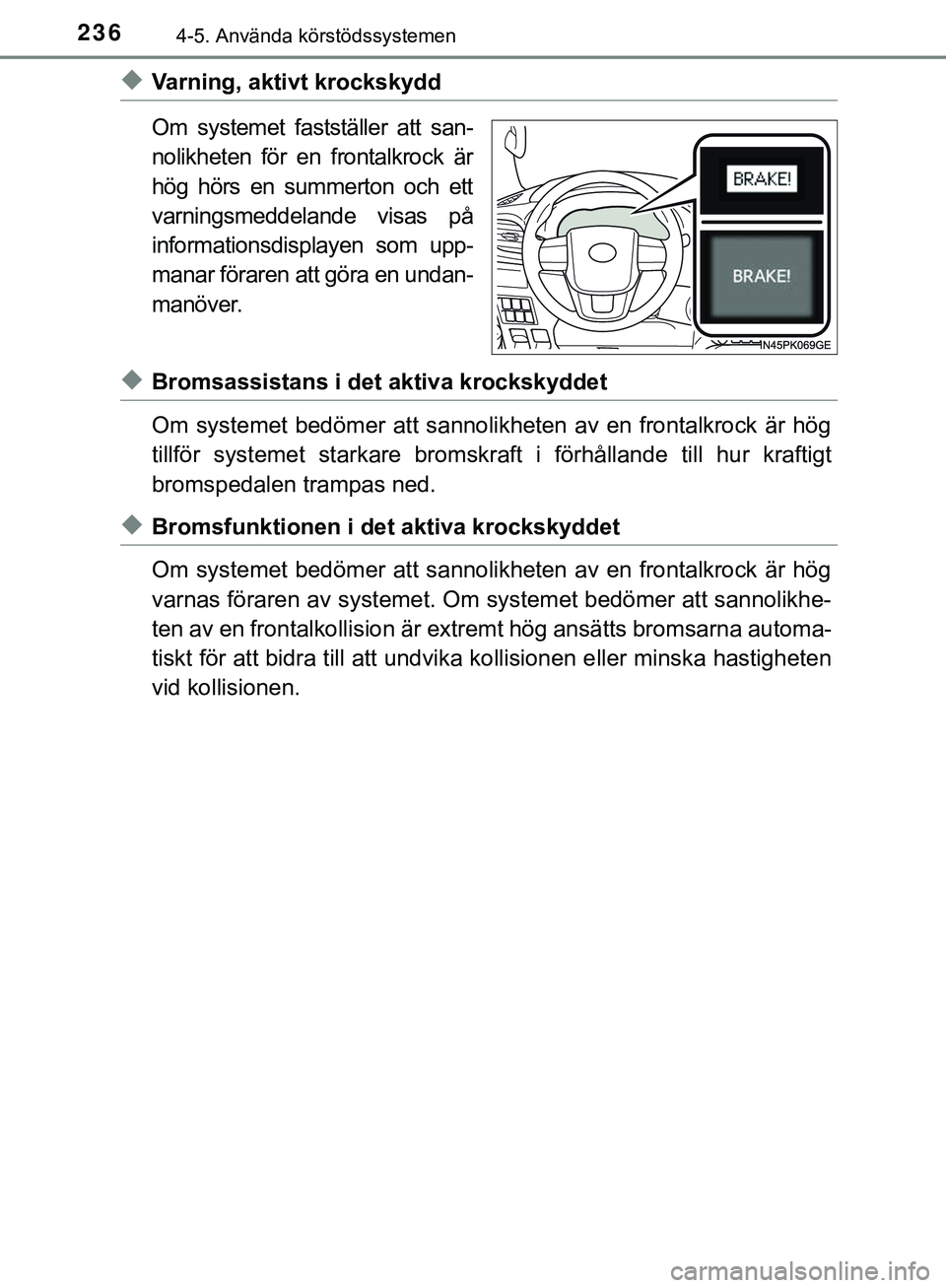

uVarning, aktivt krockskydd
Om systemet fastställer att san-
nolikheten för en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en undan-
manöver.
uBromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock är hög
tillför systemet starka re bromskraft i förhållande till hur kraftigt
bromspedalen trampas ned.
uBromsfunktionen i det aktiva krockskyddet
Om systemet bedömer at t sannolikheten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en frontalkollision är extr emt hög ansätts bromsarna automa-
tiskt för att bidra till att undvika kollisionen e ller minska hastigheten
vid kollisionen.
HILUX_OM_OM0K375SE.book Page 236 Monday, June 18, 2018 11:06 AM

2374-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
VARNING

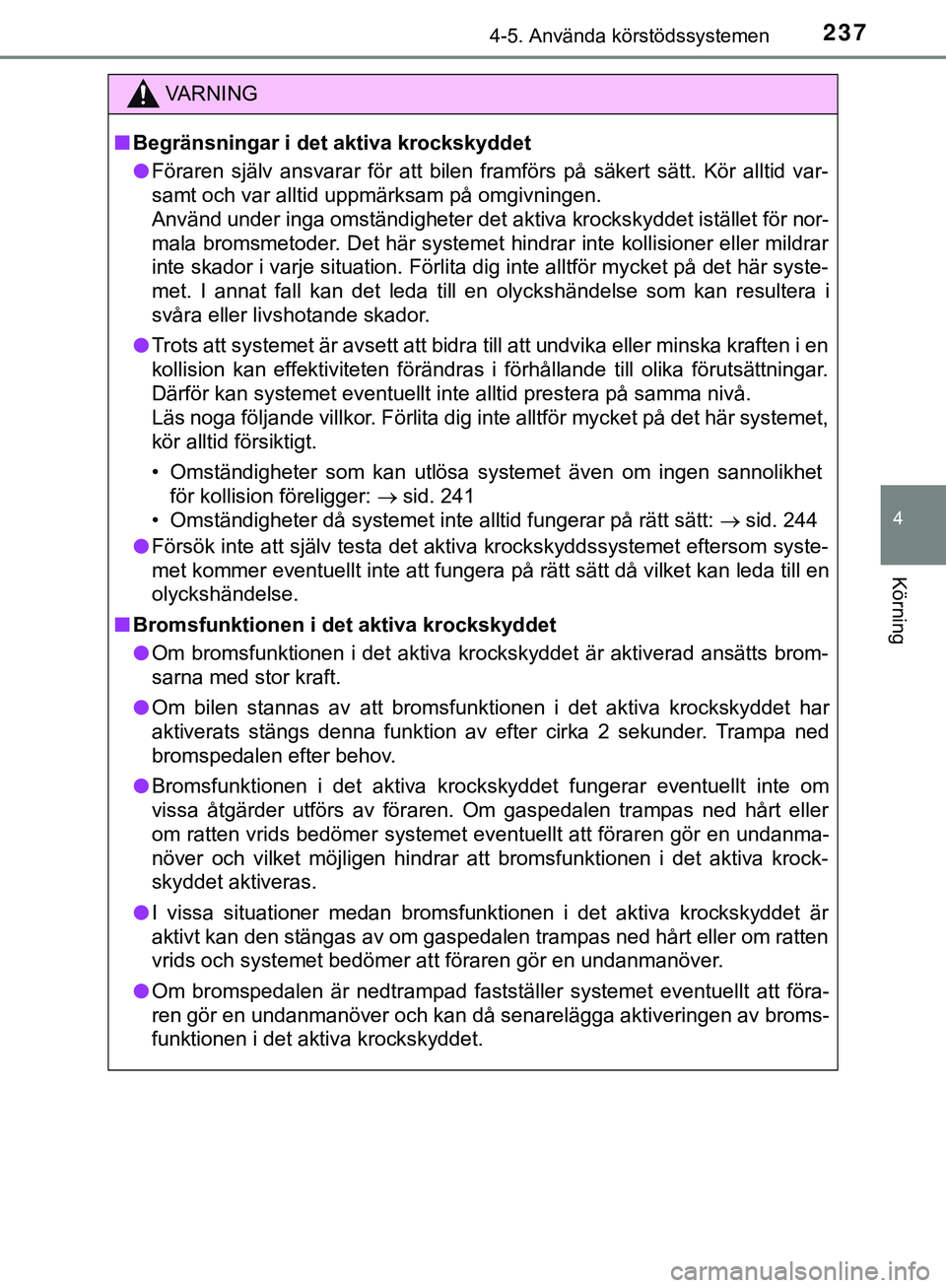

n Begränsningar i det aktiva krockskyddet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika eller minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet,
kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: sid. 241
• Omständigheter då systemet inte alltid fungerar på rätt sätt: sid. 244
l Försök inte att själv testa det aktiva krockskyddssystemet eftersom syste-
met kommer eventuellt inte att fungera på rätt sätt då vilket kan leda till en
olyckshändelse.
n Bromsfunktionen i det aktiva krockskyddet
l Om bromsfunktionen i det aktiva krockskyddet är aktiverad ansätts brom-
sarna med stor kraft.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Om bromspedalen är nedtrampad fastställer systemet eventuellt att föra-
ren gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
HILUX_OM_OM0K375SE.book Page 237 Monday, June 18, 2018 11:06 AM

2384-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
VARNING
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera
fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
HILUX_OM_OM0K375SE.book Page 238 Monday, June 18, 2018 11:06 AM

2394-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn

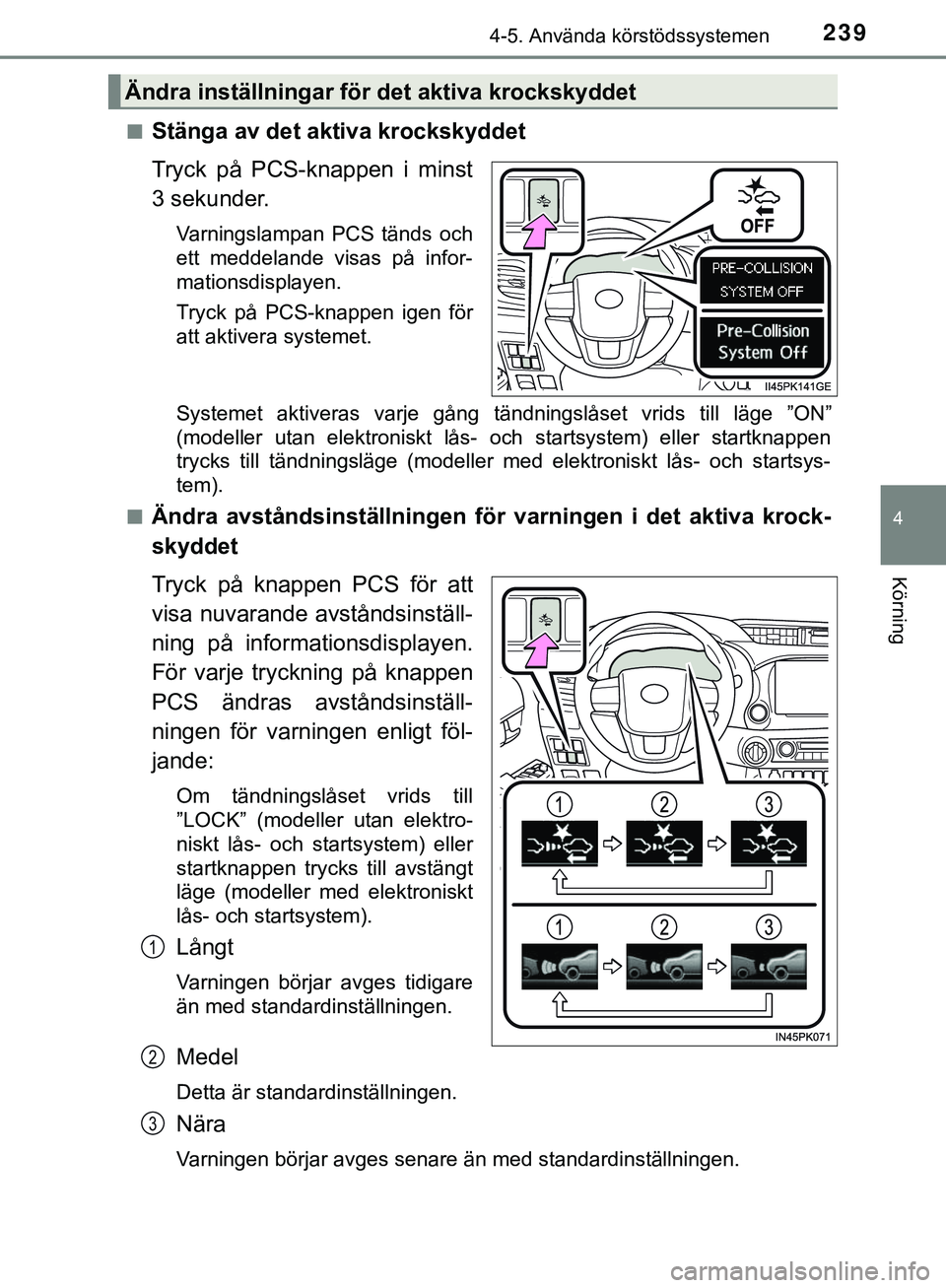

Stänga av det aktiva krockskyddet
Tryck på PCS-knappen i minst
3 sekunder.
Varningslampan PCS tänds och
ett meddelande visas på infor-
mationsdisplayen.
Tryck på PCS-knappen igen för
att aktivera systemet.
Systemet aktiveras varje gång tändningslåset vrids till läge ”ON”
(modeller utan elektroniskt lås- och startsystem) eller startknappen
trycks till tändningsläge (modeller med elektroniskt lås- och startsys-
tem).
n
Ändra avståndsinställningen för varningen i det aktiva krock-
skyddet
Tryck på knappen PCS för att
visa nuvarande avståndsinställ-
ning på informationsdisplayen.
För varje tryckning på knappen
PCS ändras avståndsinställ-
ningen för varningen enligt föl-
jande:
Om tändningslåset vrids till
”LOCK” (modeller utan elektro-
niskt lås- och startsystem) eller
startknappen trycks till avstängt
läge (modeller med elektroniskt
lås- och startsystem).
Långt
Varningen börjar avges tidigare
än med standardinställningen.
Medel
Detta är standardinställningen.
Nära
Varningen börjar avges senare än med standardinställningen.
Ändra inställningar för det aktiva krockskyddet
1
2
3
HILUX_OM_OM0K375SE.book Page 239 Monday, June 18, 2018 11:06 AM

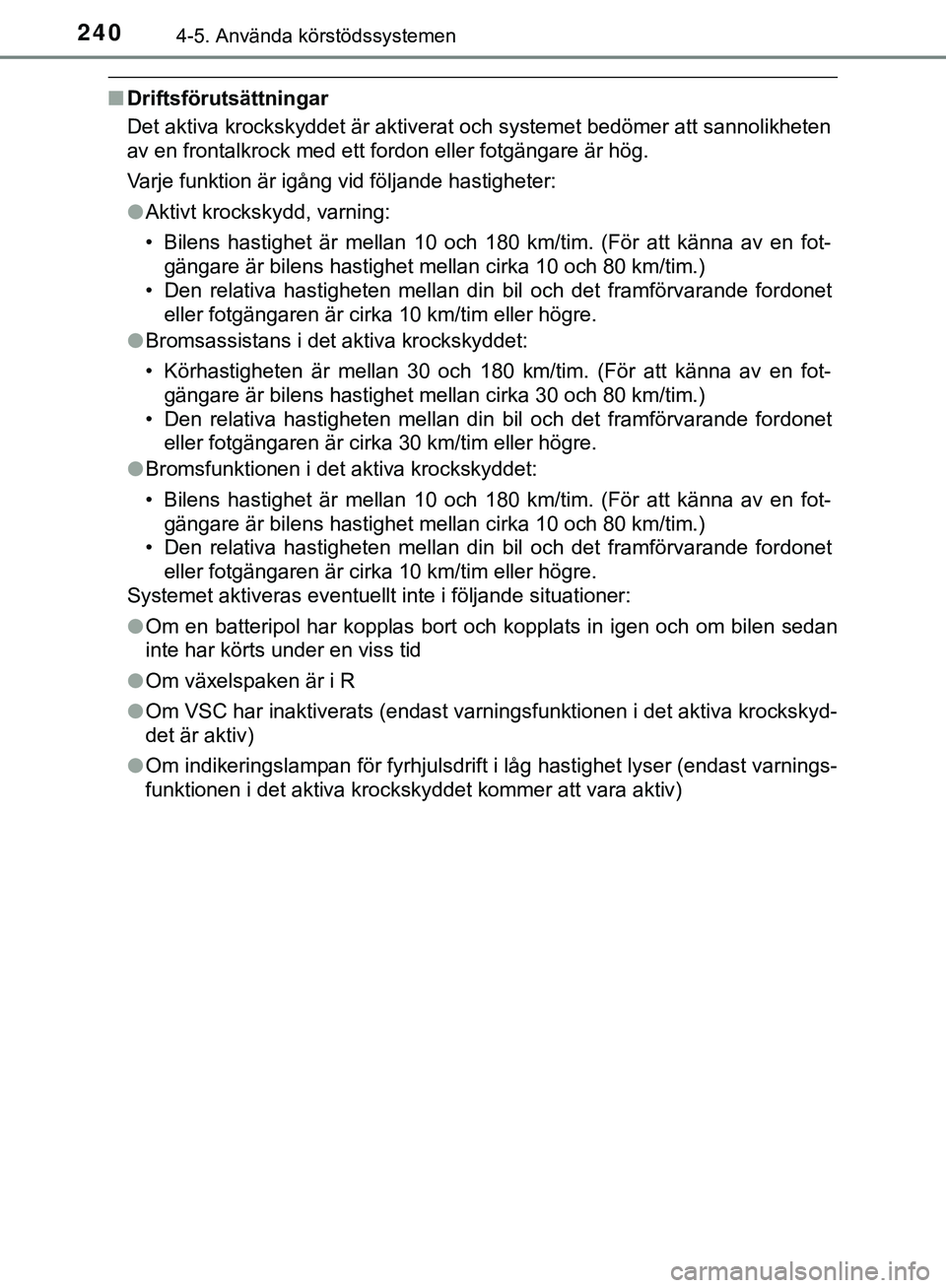

2404-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten
av en frontalkrock med ett fordon eller fotgängare är hög.
Varje funktion är igång vid följande hastigheter:
lAktivt krockskydd, varning:
• Bilens hastighet är mellan 10 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten mellan din bil och det framförvarande fordonet eller fotgängaren är cirka 10 km/tim eller högre.
l Bromsassistans i det aktiva krockskyddet:
• Körhastigheten är mellan 30 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 30 och 80 km/tim.)
• Den relativa hastigheten mellan din bil och det framförvarande fordonet eller fotgängaren är cirka 30 km/tim eller högre.
l Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är mellan 10 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
eller fotgängaren är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
l Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan
inte har körts under en viss tid
l Om växelspaken är i R
l Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
l Om indikeringslampan för fyrhjulsdrift i låg hastighet lyser (endast varnings-
funktionen i det aktiva krockskyddet kommer att vara aktiv)
HILUX_OM_OM0K375SE.book Page 240 Monday, June 18, 2018 11:06 AM
