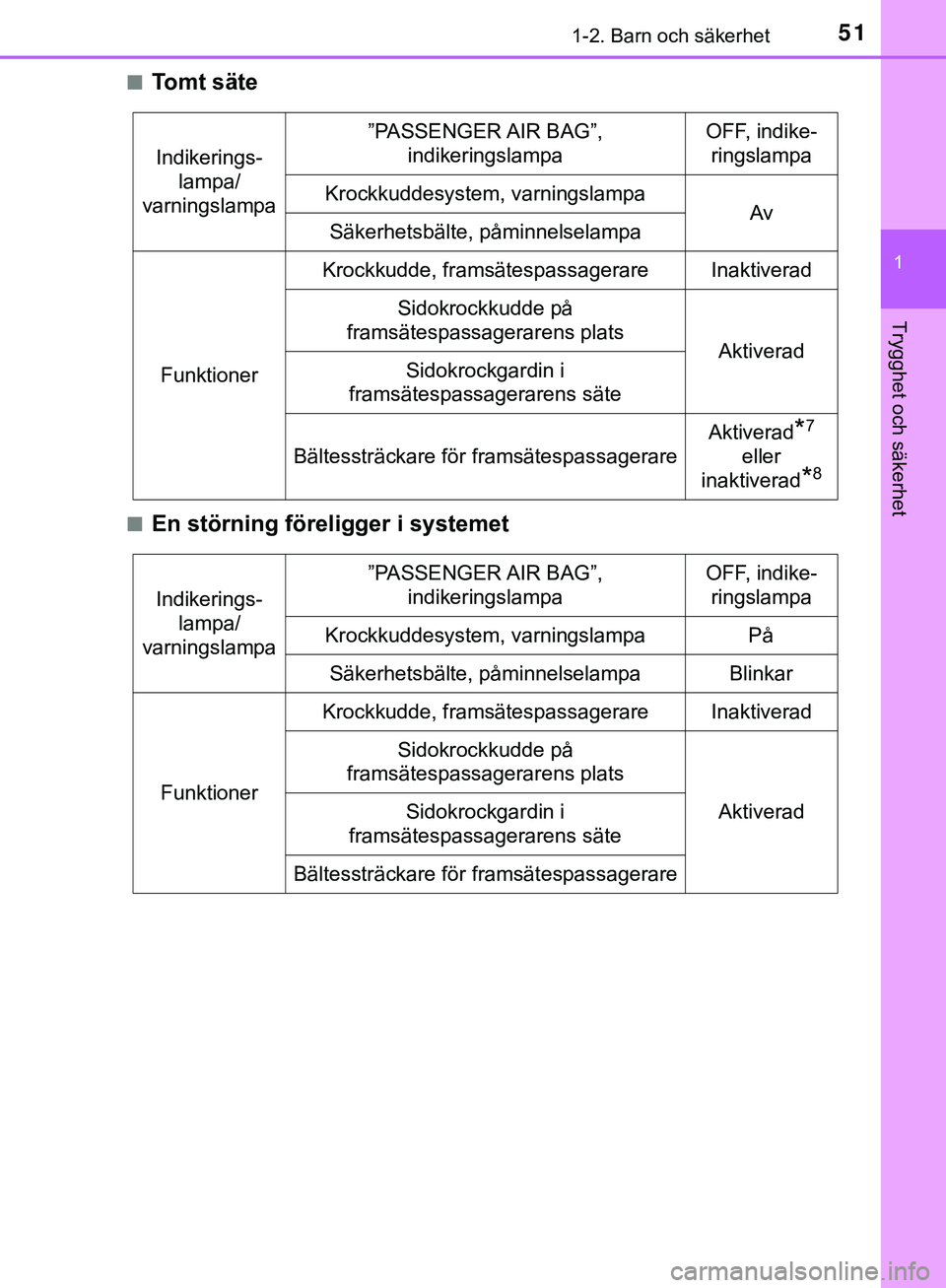

511-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
nTomt säte
nEn störning föreligger i systemet
Indikerings-lampa/
varningslampa ”PASSENGER AIR BAG”,
indikeringslampa OFF, indike-
ringslampa
Krockkuddesystem, varningslampa Av
Säkerhetsbälte, påminnelselampa
Funktioner Krockkudde, framsätespassagerare Inaktiverad
Sidokrockkudde på
framsätespassagerarens plats Aktiverad
Sidokrockgardin i
framsätespassagerarens säte
Bältessträckare för framsätespassagerare Aktiverad
*7
eller
inaktiverad
*8
Indikerings- lampa/
varningslampa ”PASSENGER AIR BAG”,
indikeringslampa OFF, indike-
ringslampa
Krockkuddesystem, varningslampa På Säkerhetsbälte, påminnelselampa Blinkar
Funktioner Krockkudde, framsätespassagerare Inaktiverad
Sidokrockkudde på
framsätespassagerarens plats
Aktiverad
Sidokrockgardin i
framsätespassagerarens säte
Bältessträckare för framsätespassagerare
HILUX_OM_OM0K375SE.book Page 51 Monday, June 18, 2018 11:06 AM

521-2. Barn och säkerhet
HILUX_OM_OM0K375SE
*1: Systemet bedömer en person av vuxen storlek som en vuxen. Om enmindre vuxen person sitter på framsätespassagerarens plats kan syste-
met känna av honom/henne som ett barn beroende på fysik och hållning.
*2: Om framsätespassageraren har spänt fast bältet.
*3: Om framsätespassageraren inte har spänt fast bältet.
*4: Om ett större barn, som har vuxit ur bilbarnstolen, sitter på framsätet kansystemet känna av honom/henne som en vuxen beroende på fysik eller
hållning.
*5: För barnets säkerhet ska du alltid montera bilbarnstolen i baksätet. Omdet inte går att undvika kan en bilbarnstol monteras på framsätet. Ett bak-
åtriktad bilbarnstol bör installeras när ”OFF” indikeras på indikeringslam-
pan ”PASSENGER AIR BAG”. ( sid. 57)
*6: Läs denna instruktionsbok om hur en bilbarnstol installeras på rätt sätt
om indikeringslampan inte är tänd. ( sid. 57)
*7: Om en krock från sidan skulle inträffa.
*8: Om en frontalkrock skulle inträffa.
VARNING
n Avkänningssystem vid framsätespassagerarplatsen, säkerhetsanvis-
ningar
Observera följande säkerhetsanvisningar beträffande avkänningssystemet
vid framsätespassagerarens plats.
Försummelse kan leda till svåra eller livshotande skador.
l Använd alltid säkerhetsbältet på rätt sätt.
l Kontrollera att låsblecket till framsätespassagerarens säkerhetsbälte inte
är fastspänt i låset innan någon sätter sig på sätet.
l Placera inga tunga föremål på framsätespassagerarens säte eller dess
delar (t.ex. fickan bakpå ryggstödet eller armstödet).
l Utöva inget tryck på framsätespassagerarens plats genom att trycka med
händerna eller fötterna på ryggstödet från baksätet.
l Se till att passagerare i baksätet inte lyfter upp framsätespassagerarens
säte med fötterna eller trycker på ryggstödet med benen.
l Placera inga föremål under framsätespassagerarens säte.
HILUX_OM_OM0K375SE.book Page 52 Monday, June 18, 2018 11:06 AM

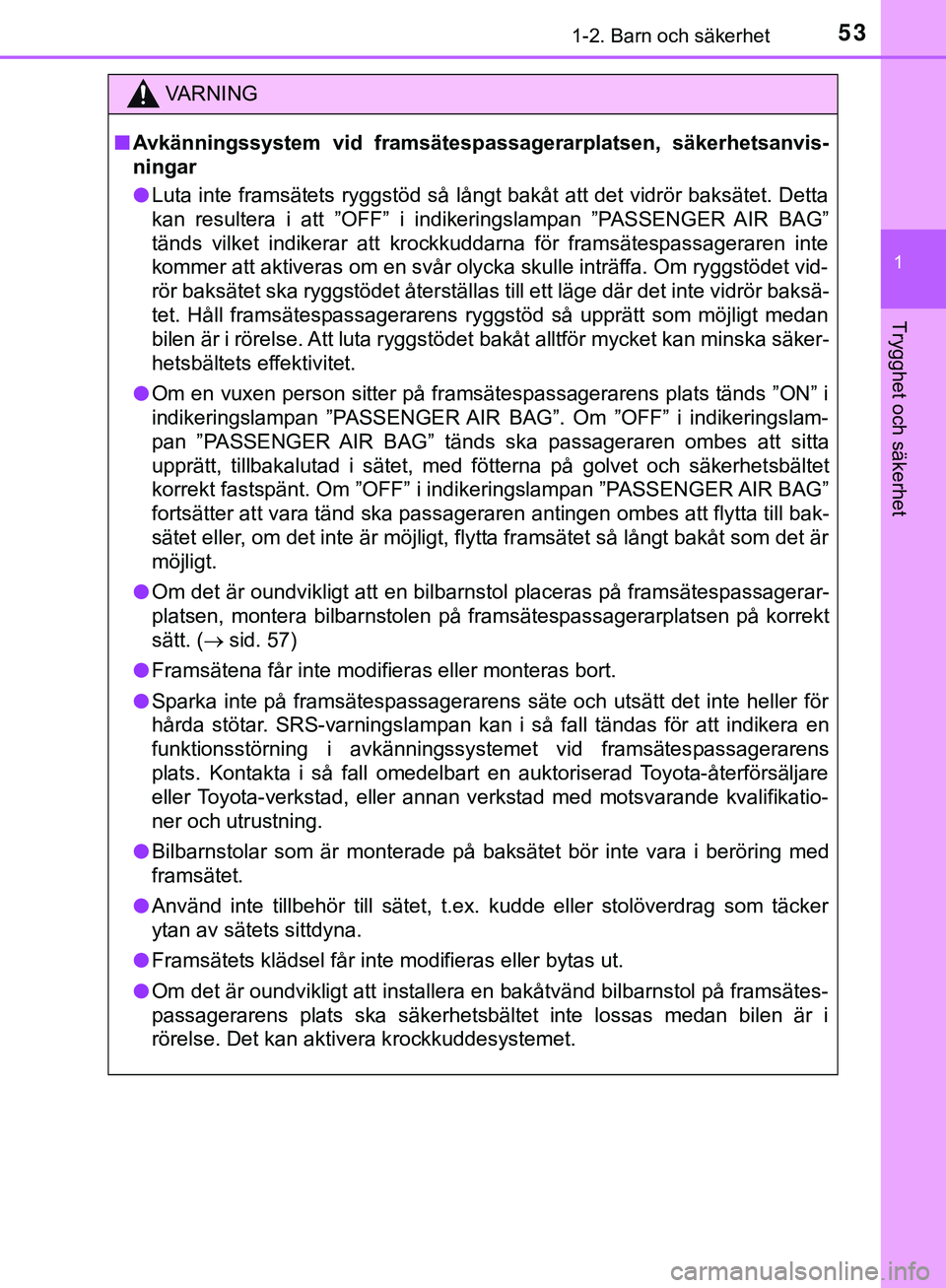

531-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
VARNING
n Avkänningssystem vid framsätespassagerarplatsen, säkerhetsanvis-
ningar
l Luta inte framsätets ryggstöd så långt bakåt att det vidrör baksätet. Dett\
a
kan resultera i att ”OFF” i indikeringslampan ”PASSENGER AIR BAG”
tänds vilket indikerar att krockkuddarna för framsätespassageraren inte
kommer att aktiveras om en svår olycka skulle inträffa. Om ryggstödet vid-
rör baksätet ska ryggstödet återställas till ett läge där det inte vidrör baksä-
tet. Håll framsätespassagerarens ryggstöd så upprätt som möjligt medan
bilen är i rörelse. Att luta ryggstödet bakåt alltför mycket kan minska säker-
hetsbältets effektivitet.
l Om en vuxen person sitter på framsätespassagerarens plats tänds ”ON” i
indikeringslampan ”PASSENGER AIR BAG”. Om ”OFF” i indikeringslam-
pan ”PASSENGER AIR BAG” tänds ska passageraren ombes att sitta
upprätt, tillbakalutad i sätet, med fötterna på golvet och säkerhetsbältet
korrekt fastspänt. Om ”OFF” i indikeringslampan ”PASSENGER AIR BAG”
fortsätter att vara tänd ska passageraren antingen ombes att flytta till bak-
sätet eller, om det inte är möjligt, flytta framsätet så långt bakåt som det är
möjligt.
l Om det är oundvikligt att en bilbarnstol placeras på framsätespassagerar-
platsen, montera bilbarnstolen på framsätespassagerarplatsen på korrekt
sätt. ( sid. 57)
l Framsätena får inte modifieras eller monteras bort.
l Sparka inte på framsätespassagerarens säte och utsätt det inte heller för
hårda stötar. SRS-varningslampan kan i så fall tändas för att indikera en
funktionsstörning i avkänningssystemet vid framsätespassagerarens
plats. Kontakta i så fall omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Bilbarnstolar som är monterade på baksätet bör inte vara i beröring med
framsätet.
l Använd inte tillbehör till sätet, t.ex. kudde eller stolöverdrag som täcker
ytan av sätets sittdyna.
l Framsätets klädsel får inte modifieras eller bytas ut.
l Om det är oundvikligt att installera en bakåtvänd bilbarnstol på framsätes-
passagerarens plats ska säkerhetsbältet inte lossas medan bilen är i
rörelse. Det kan aktivera krockkuddesystemet.
HILUX_OM_OM0K375SE.book Page 53 Monday, June 18, 2018 11:06 AM

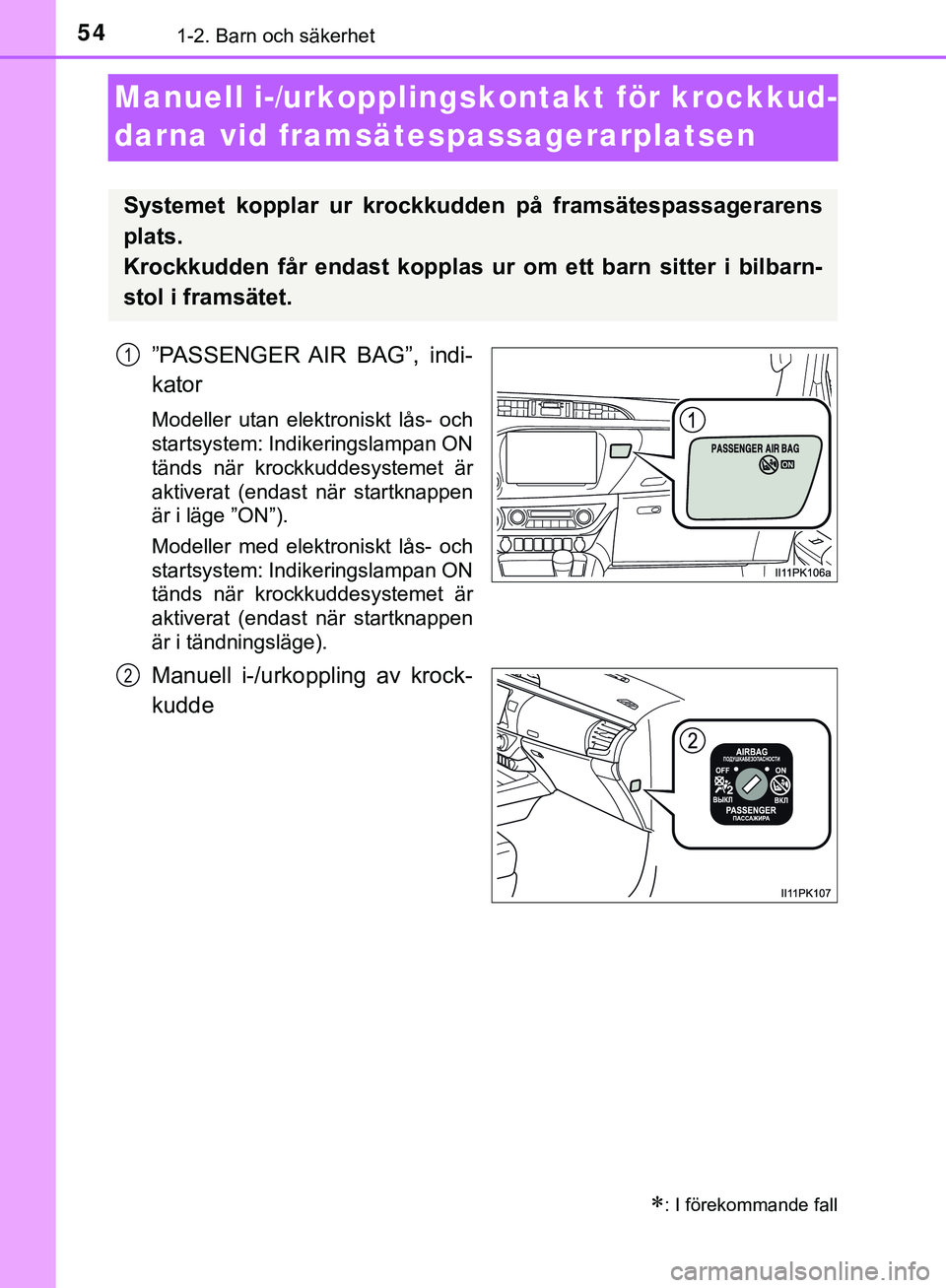

541-2. Barn och säkerhet
HILUX_OM_OM0K375SE
Manuell i-/urkopplingskontakt för krockkud-
darna vid framsäte spassagerarplatsen
”PASSENGER AIR BAG”, indi-
kator
Modeller utan elektroniskt lås- och
startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är
aktiverat (endast när startknappen
är i läge ”ON”).
Modeller med elektroniskt lås- och
startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är
aktiverat (endast när startknappen
är i tändningsläge).
Manuell i-/urkoppling av krock-
kudde
: I förekommande fall
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
HILUX_OM_OM0K375SE.book Page 54 Monday, June 18, 2018 11:06 AM

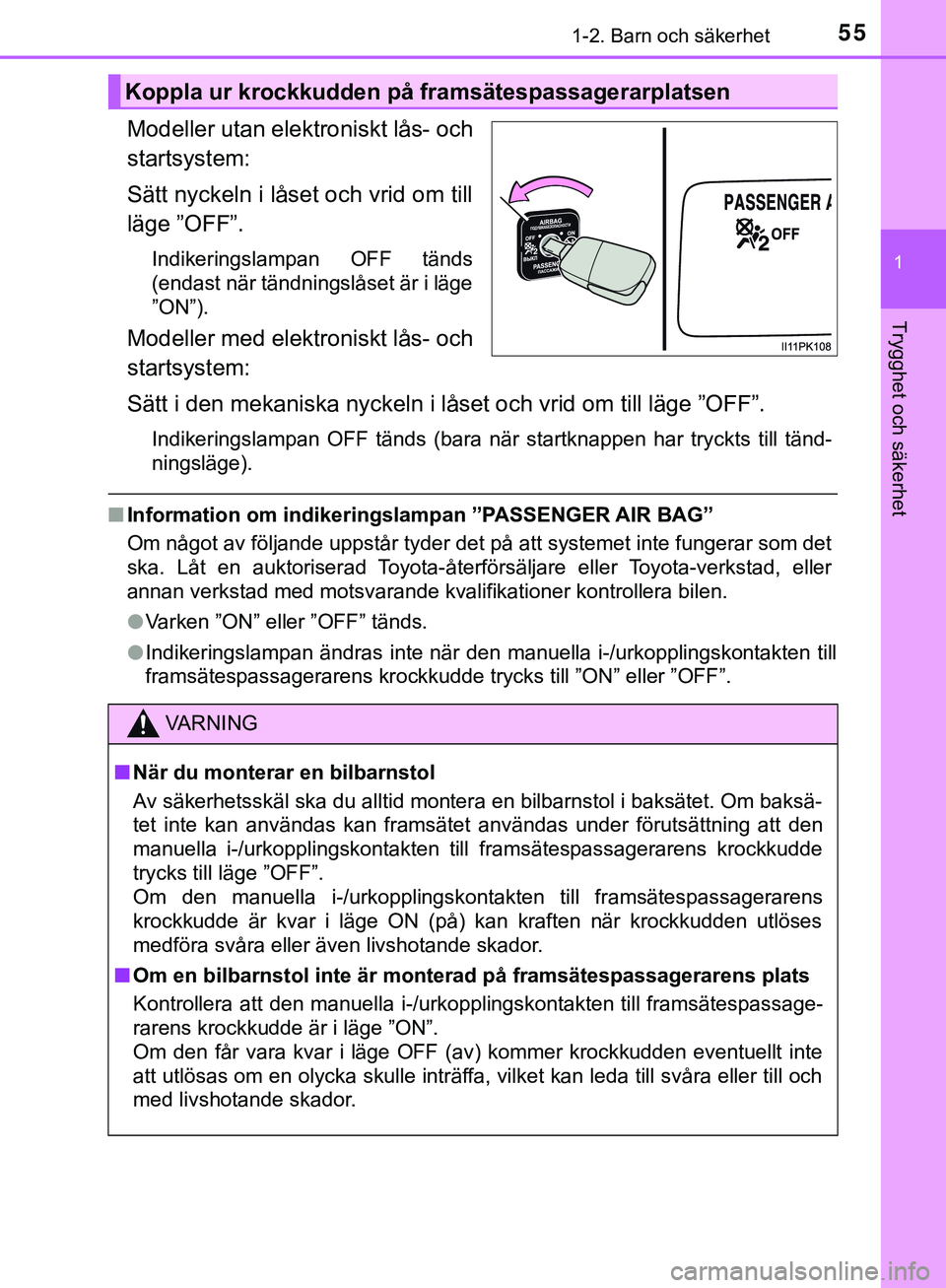

551-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
Modeller utan elektroniskt lås- och
startsystem:
Sätt nyckeln i låset och vrid om till
läge ”OFF”.
Indikeringslampan OFF tänds
(endast när tändningslåset är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Sätt i den mekaniska nyckeln i låset och vrid om till läge ”OFF”.
Indikeringslampan OFF tänds (bara när startknappen har tryckts till tänd-
ningsläge).
nInformation om indikeringslampan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
lVarken ”ON” eller ”OFF” tänds.
l Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Koppla ur krockkudden på framsätespassagerarplatsen
VARNING
n När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läge ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON (på) kan kraften när krockkudden utlöses
medföra svåra eller även livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ”ON”.
Om den får vara kvar i läge OFF (av) kommer krockkudden eventuellt inte
att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller till och
med livshotande skador.
HILUX_OM_OM0K375SE.book Page 55 Monday, June 18, 2018 11:06 AM

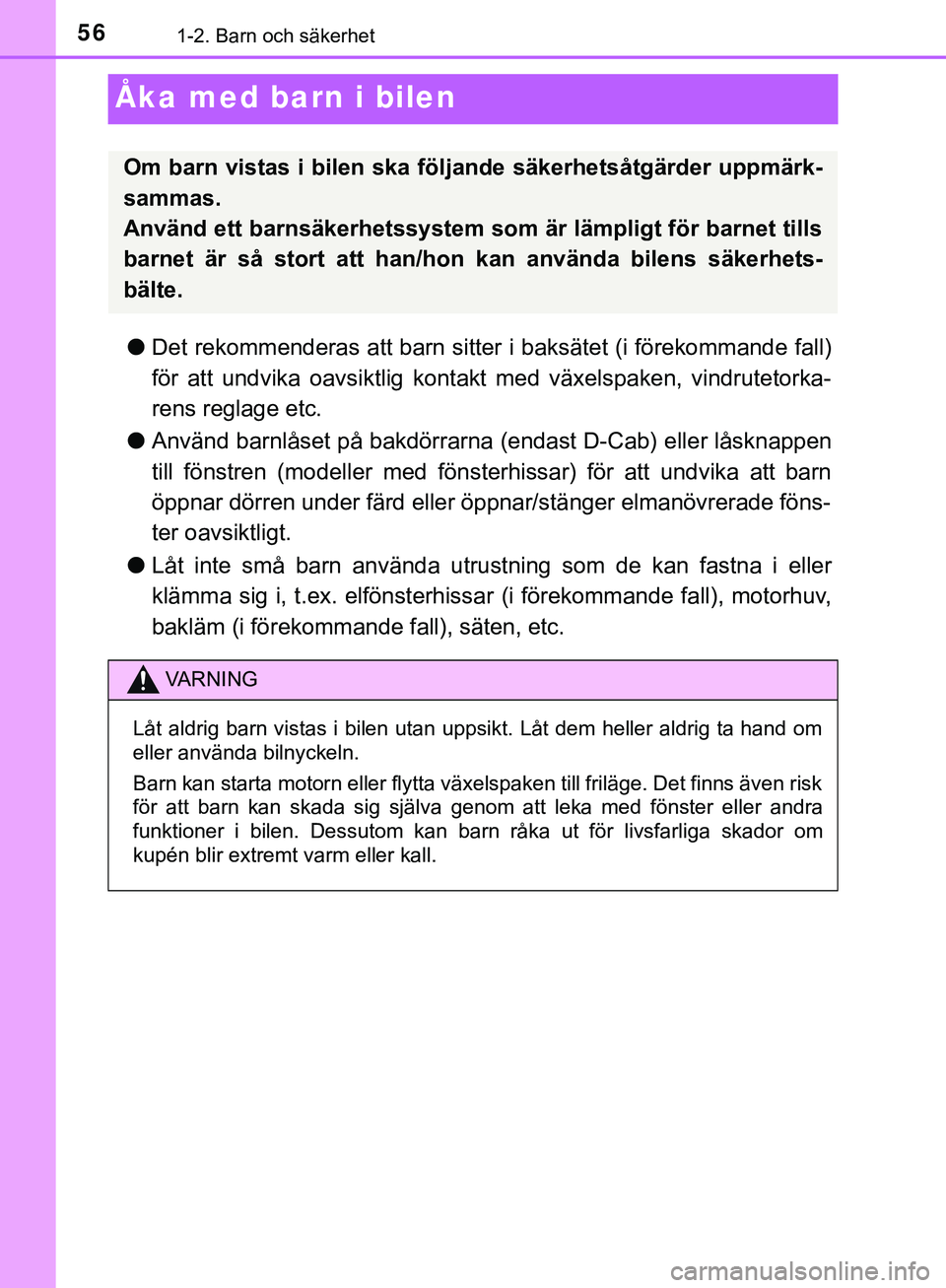

561-2. Barn och säkerhet
HILUX_OM_OM0K375SE
Åka med barn i bilen
lDet rekommenderas att barn sitter i baksätet (i förekommande fall)
för att undvika oavsiktlig kontakt med växelspaken, vindrutetorka-
rens reglage etc.
l Använd barnlåset på bakdörrarna (endast D-Cab) eller låsknappen
till fönstren (modeller med fönsterhissar) för att undvika att barn
öppnar dörren under färd eller öppnar/stänger elmanövrerade föns-
ter oavsiktligt.
l Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. elfönsterhissa r (i förekommande fall), motorhuv,
bakläm (i förekommande fall), säten, etc.
Om barn vistas i bilen ska följande säkerhetså tgärder uppmärk-
sammas.
Använd ett barnsäkerhetssystem som är lämpligt för barnet tills
barnet är så stort att han/hon kan använda bilens säkerhets-
bälte.
VARNING
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med fönster eller andra
funktioner i bilen. Dessutom kan barn råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
HILUX_OM_OM0K375SE.book Page 56 Monday, June 18, 2018 11:06 AM

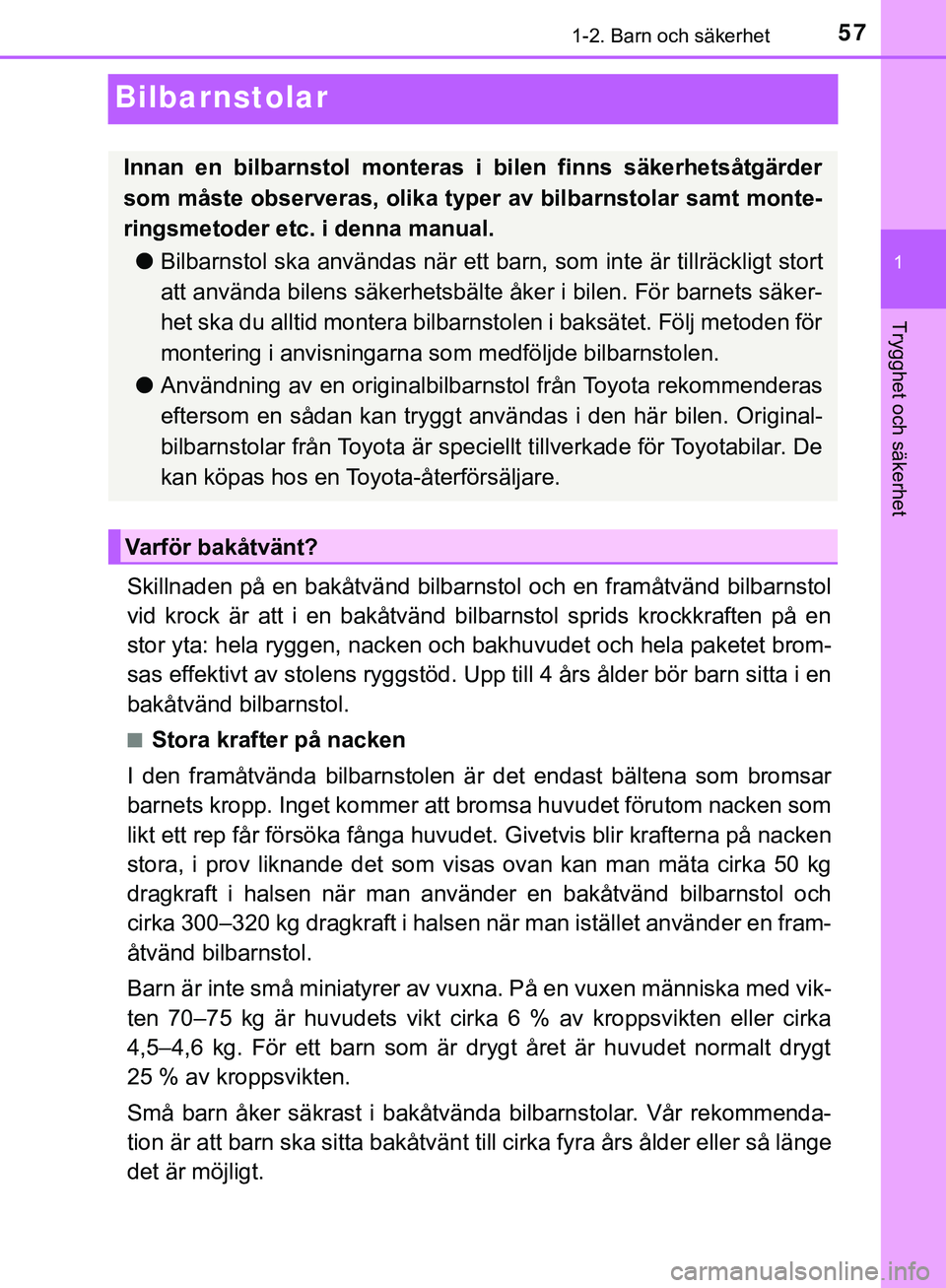

571-2. Barn och säkerhet
1
Trygghet och säkerhet
HILUX_OM_OM0K375SE
Bilbarnstolar
Skillnaden på en bakåtvänd bilbarnstol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bilbarnstol sprids krockkraften på en
stor yta: hela ryggen, nacken och bakhuvudet och hela paketet brom-
sas effektivt av stolens ryggstöd. Upp till 4 års ålder bör barn sitta i en
bakåtvänd bilbarnstol.
nStora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken som
likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på nacken
stora, i prov liknande det som visas ovan kan man mäta cirka 50 kg
dragkraft i halsen när man använder en bakåtvänd bilbarnstol och
cirka 300–320 kg dragkraft i halsen när man istället använder en fram-
åtvänd bilbarnstol.
Barn är inte små miniatyrer av vuxna. På en vuxen människa med vik-
ten 70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka
4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt drygt
25 % av kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommenda-
tion är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så länge
det är möjligt.
Innan en bilbarnstol monteras i bilen finns säkerhetsåtgärder
som måste observeras, olika typer av bilbarnstolar samt monte-
ringsmetoder etc. i denna manual.
l Bilbarnstol ska användas när ett barn, som inte är tillräckligt stort
att använda bilens säkerhetsbälte åker i bilen. För barnets säker-
het ska du alltid montera bilbarnstolen i baksätet. Följ metoden för
montering i anvisningarna so m medföljde bilbarnstolen.
l Användning av en originalbilbarnstol från Toyota rekommenderas
eftersom en sådan kan tryggt användas i den här bilen. Original-
bilbarnstolar från Toyota är spec iellt tillverkade för Toyotabilar. De
kan köpas hos en Toyota-återförsäljare.
Varför bakåtvänt?
HILUX_OM_OM0K375SE.book Page 57 Monday, June 18, 2018 11:06 AM

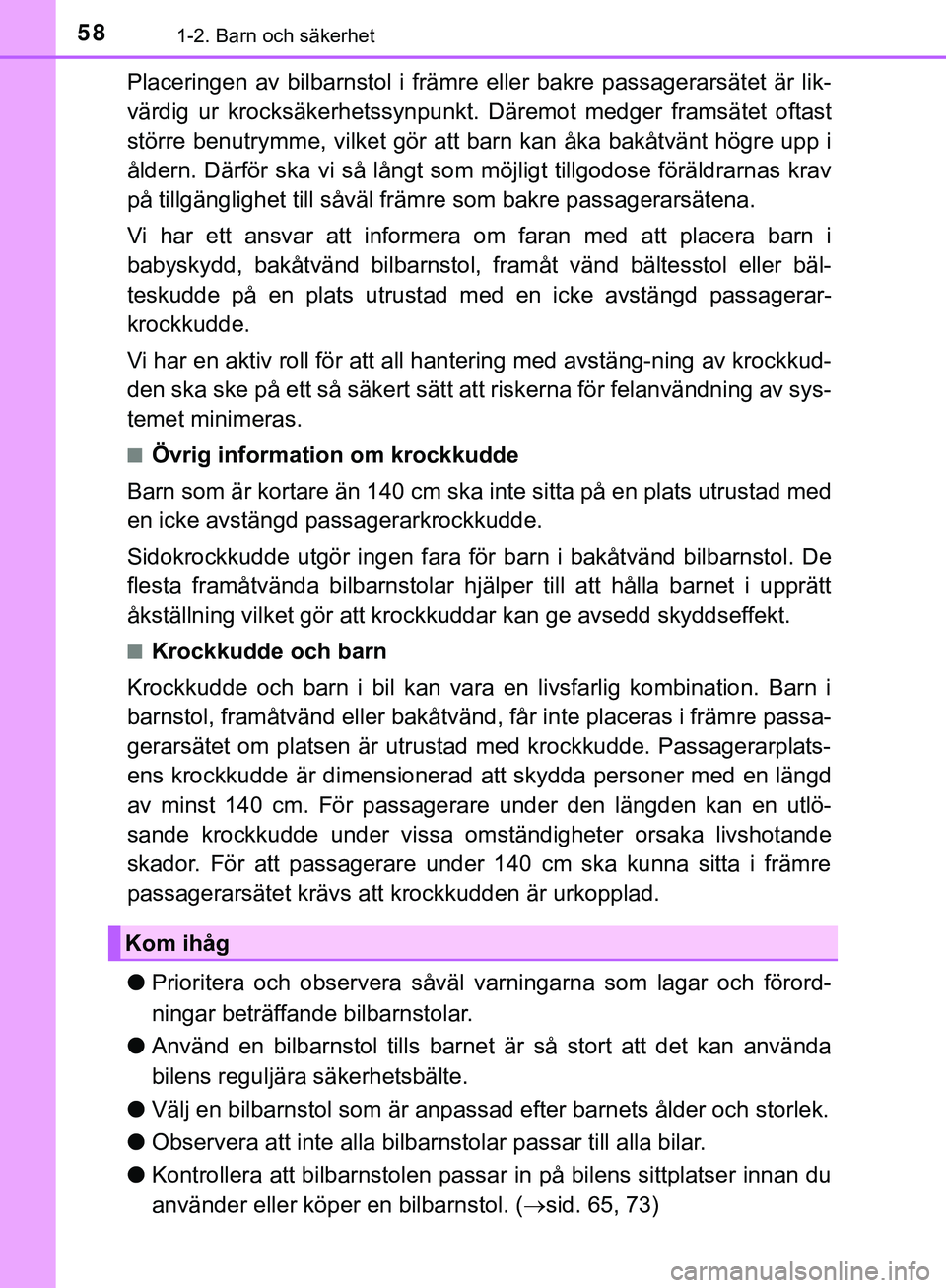

581-2. Barn och säkerhet
HILUX_OM_OM0K375SE
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är lik-
värdig ur krocksäkerhetssynpunkt. Däremot medger framsätet oftast
större benutrymme, vilket gör att barn kan åka bakåtvänt högre upp i
åldern. Därför ska vi så långt som möjligt tillgodose föräldrarnas krav
på tillgänglighet till såväl fr ämre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i
babyskydd, bakåtvänd bilbarnstol, framåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med en icke avstängd passagerar-
krockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krockkud-
den ska ske på ett så säkert sätt att riskerna för felanvändning av sys-
temet minimeras.
nÖvrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad med
en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbarnstolar hj älper till att hålla barnet i upprätt
åkställning vilket gör att krockkuddar kan ge avsedd skyddseffekt.
nKrockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bakåtvänd, får inte placeras i främre passa-
gerarsätet om platsen är utrustad med krockkudde. Passagerarplats-
ens krockkudde är dimensionerad att skydda personer med en längd
av minst 140 cm. För passagerare under den längden kan en utlö-
sande krockkudde under vissa omständigheter orsaka livshotande
skador. För att passagerare under 140 cm ska kunna sitta i främre
passagerarsätet krävs att krockkudden är urkopplad.
l Prioritera och observera såväl varningarna som lagar och förord-
ningar beträffande bilbarnstolar.
l Använd en bilbarnstol tills barnet är så stort att det kan använda
bilens reguljära säkerhetsbälte.
l Välj en bilbarnstol som är anpassad efter barnets ålder och storlek.
l Observera att inte alla bilbar nstolar passar till alla bilar.
l Kontrollera att bilbarnstolen passar in på bilens sittplatser innan du
använder eller köper en bilbarnstol. ( sid. 65, 73)
Kom ihåg
HILUX_OM_OM0K375SE.book Page 58 Monday, June 18, 2018 11:06 AM

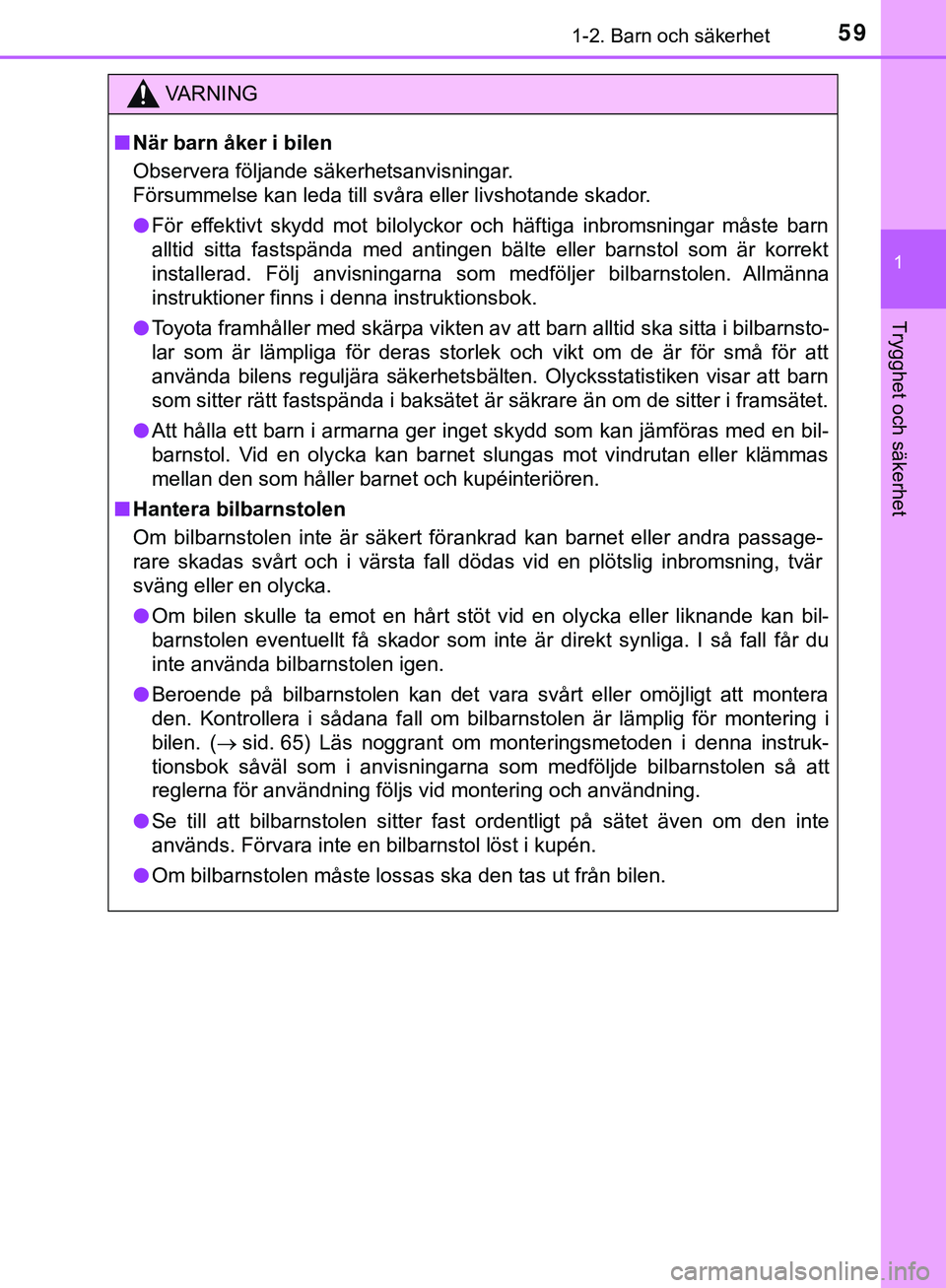

591-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
VARNING
n När barn åker i bilen
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l För effektivt skydd mot bilolyckor och häftiga inbromsningar måste barn
alltid sitta fastspända med antingen bälte eller barnstol som är korrekt
installerad. Följ anvisningarna som medföljer bilbarnstolen. Allmänna
instruktioner finns i denna instruktionsbok.
l Toyota framhåller med skärpa vikten av att barn alltid ska sitta i bilbarnsto-
lar som är lämpliga för deras storlek och vikt om de är för små för att
använda bilens reguljära säkerhetsbälten. Olycksstatistiken visar att barn
som sitter rätt fastspända i baksätet är säkrare än om de sitter i framsätet.
l Att hålla ett barn i armarna ger inget skydd som kan jämföras med en bil-
barnstol. Vid en olycka kan barnet slungas mot vindrutan eller klämmas
mellan den som håller barnet och kupéinteriören.
n Hantera bilbarnstolen
Om bilbarnstolen inte är säkert förankrad kan barnet eller andra passage-
rare skadas svårt och i värsta fall dödas vid en plötslig inbromsning, tvär
sväng eller en olycka.
l Om bilen skulle ta emot en hårt stöt vid en olycka eller liknande kan bil-
barnstolen eventuellt få skador som inte är direkt synliga. I så fall får du
inte använda bilbarnstolen igen.
l Beroende på bilbarnstolen kan det vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om bilbarnstolen är lämplig för montering i
bilen. ( sid. 65) Läs noggrant om monteringsmetoden i denna instruk-
tionsbok såväl som i anvisningarna som medföljde bilbarnstolen så att
reglerna för användning följs vid montering och användning.
l Se till att bilbarnstolen sitter fast ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol löst i kupén.
l Om bilbarnstolen måste lossas ska den tas ut från bilen.
HILUX_OM_OM0K375SE.book Page 59 Monday, June 18, 2018 11:06 AM

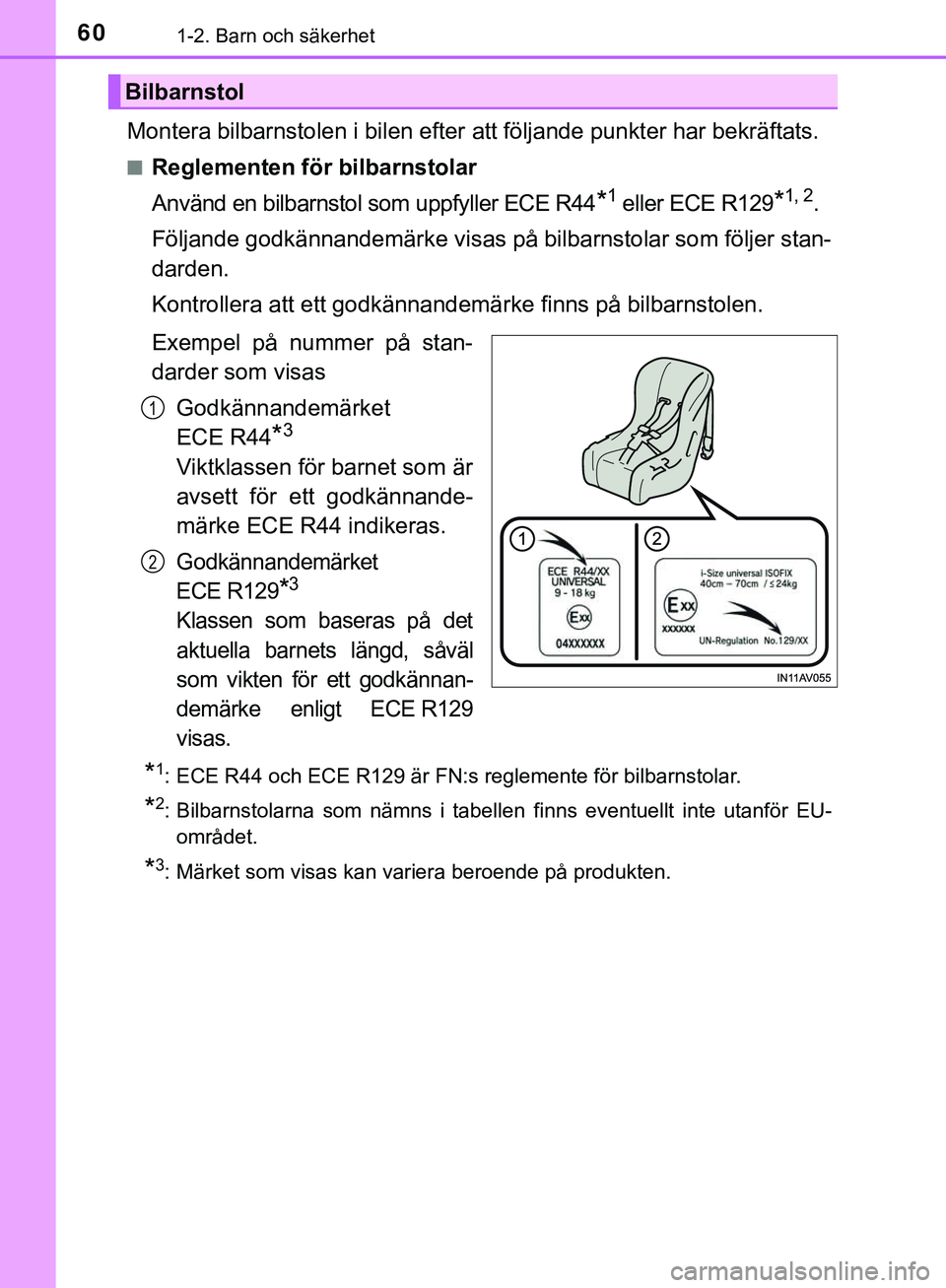

601-2. Barn och säkerhet
HILUX_OM_OM0K375SE
Montera bilbarnstolen i bilen efter att följande punkter har bekräftats.
nReglementen för bilbarnstolar
Använd en bilbarnstol som uppfyller ECE R44
*1 eller ECE R129*1, 2.
Följande godkännandemärke visas på bilbarnstolar som följer stan-
darden.
Kontrollera att ett godkännandemä rke finns på bilbarnstolen.
Exempel på nummer på stan-
darder som visas Godkännandemärket
ECE R44
*3
Viktklassen för barnet som är
avsett för ett godkännande-
märke ECE R44 indikeras.
Godkännandemärket
ECE R129
*3
Klassen som baseras på det
aktuella barnets längd, såväl
som vikten för ett godkännan-
demärke enligt ECE R129
visas.
*1: ECE R44 och ECE R129 är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
*3: Märket som visas kan variera beroende på produkten.
Bilbarnstol
1
2
HILUX_OM_OM0K375SE.book Page 60 Monday, June 18, 2018 11:06 AM
