TOYOTA HILUX 2019 Instructieboekje (in Dutch)

5817-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

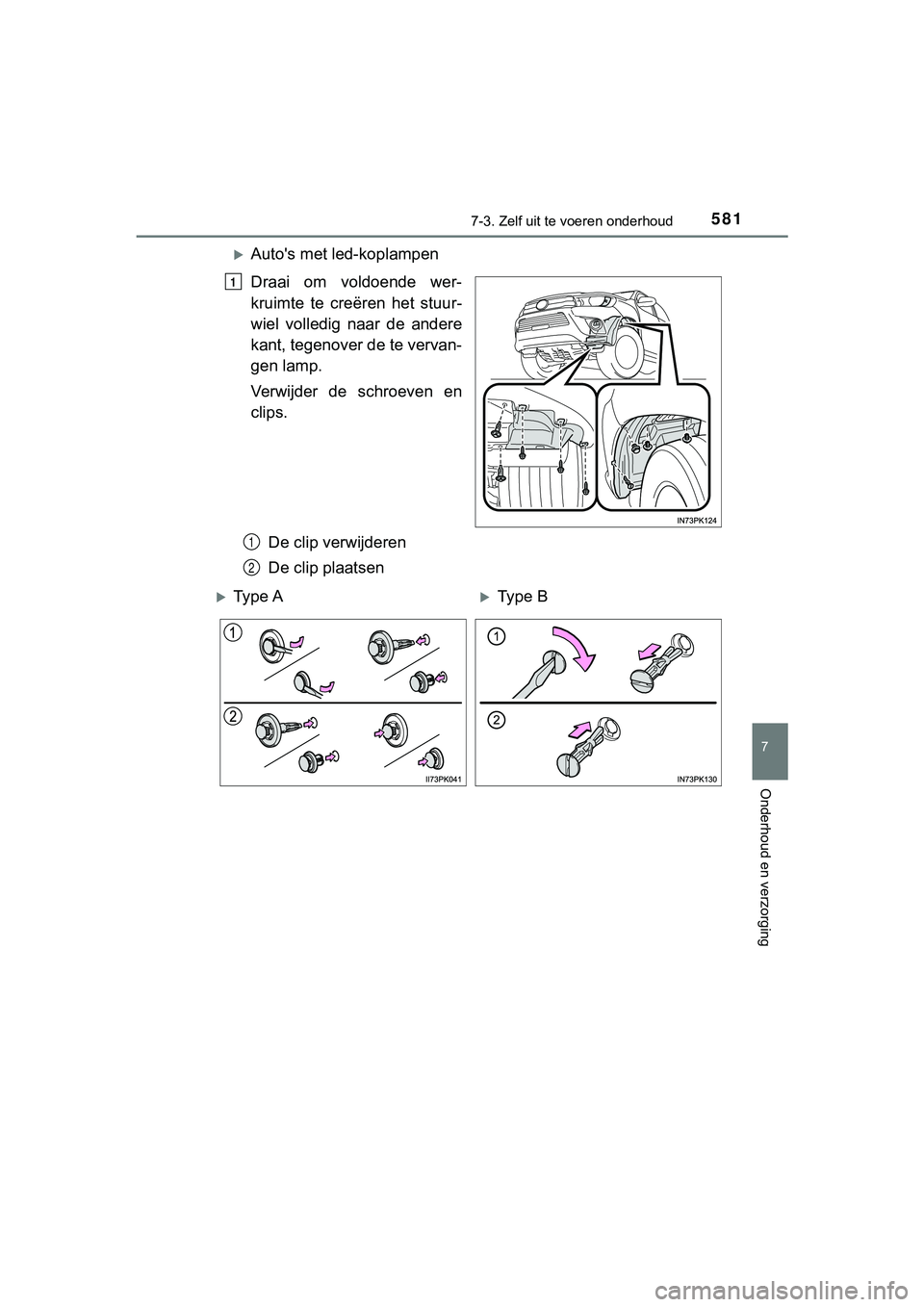

Auto's met led-koplampen
Draai om voldoende wer-
kruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.
De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K375E_(EE).book Page 581 Thursday, April 12, 2018 12:31 PM

5827-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

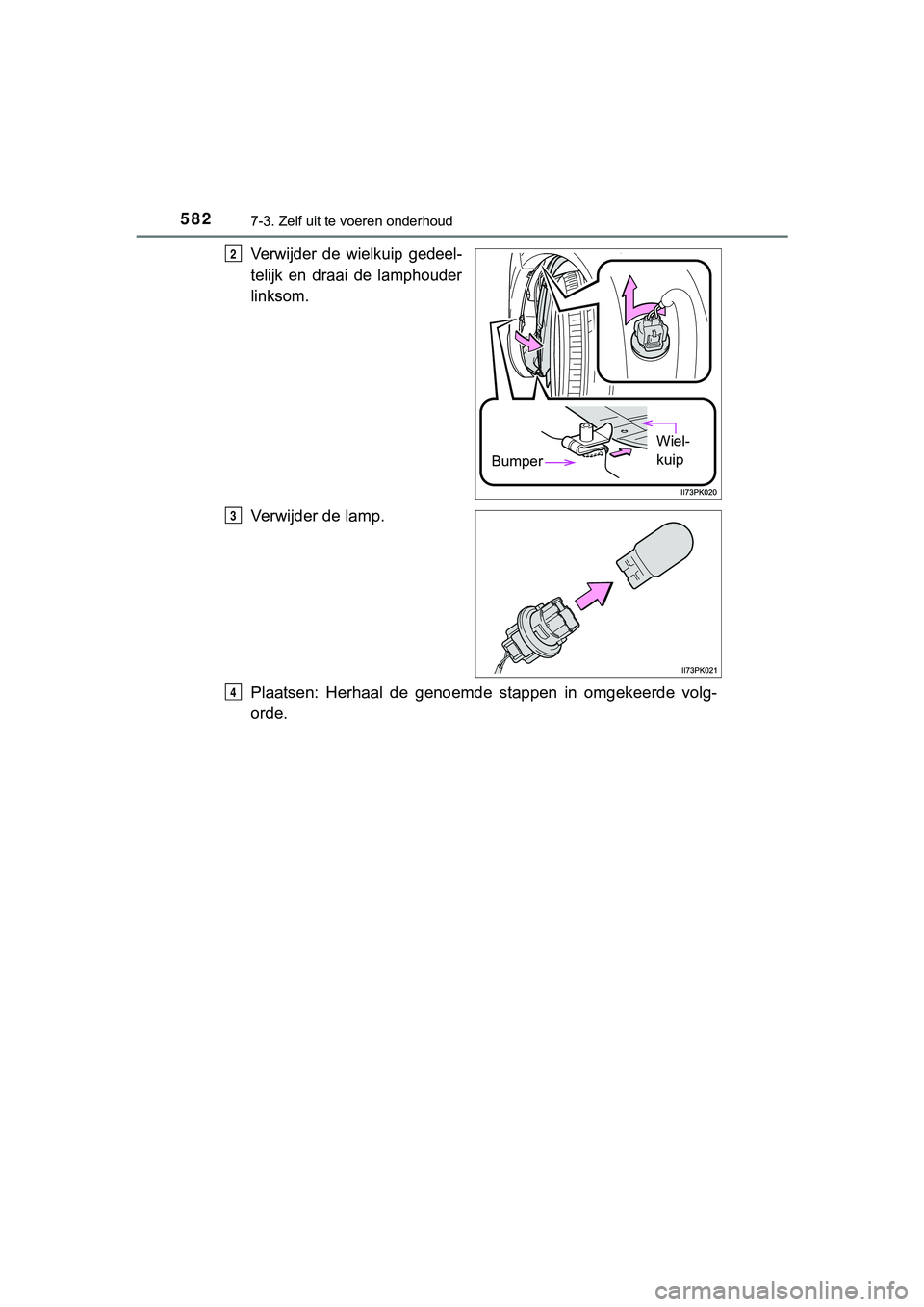

Verwijder de wielkuip gedeel-
telijk en draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 582 Thursday, April 12, 2018 12:31 PM

5837-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

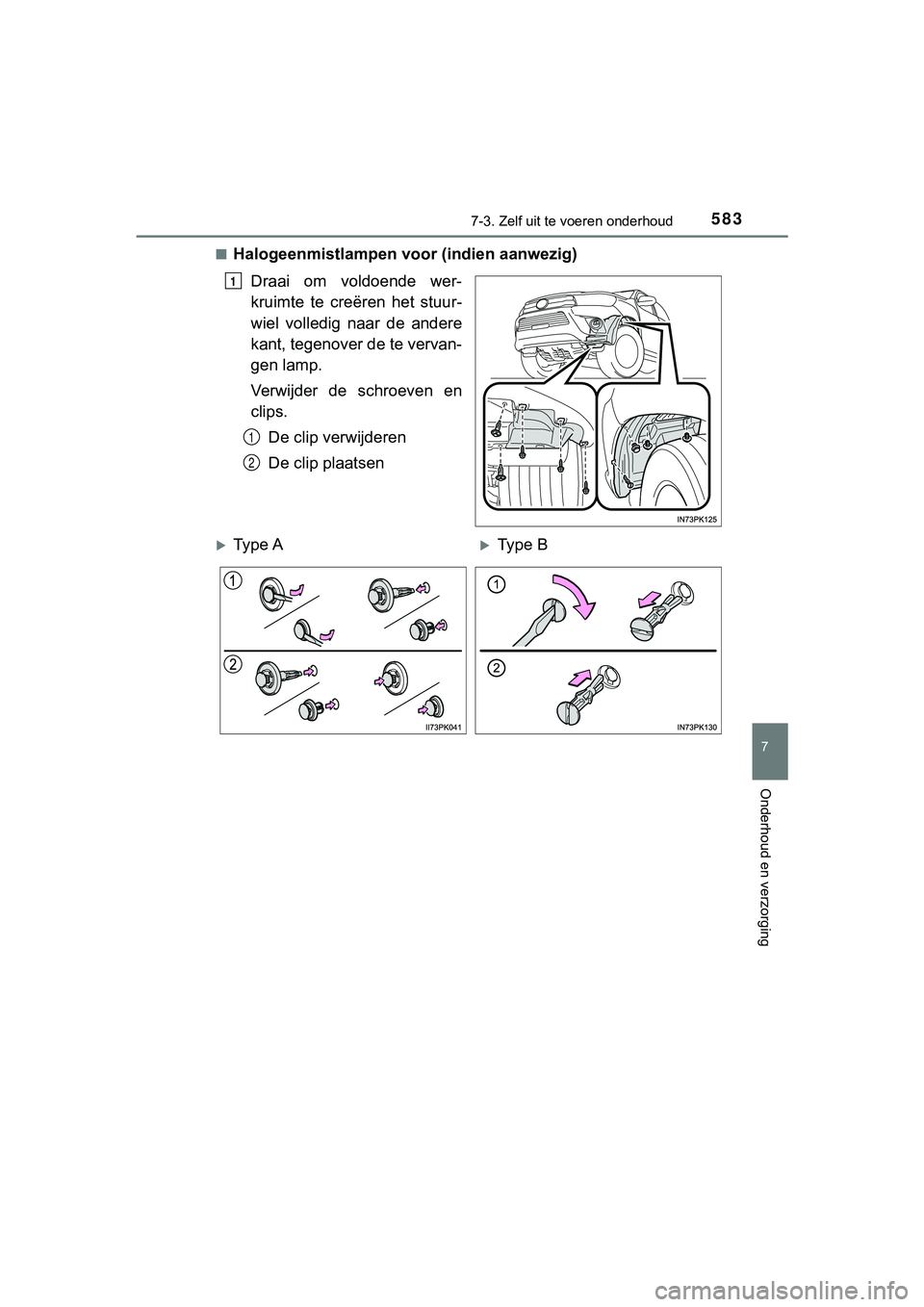

■Halogeenmistlampen voor (indien aanwezig)
Draai om voldoende wer-
kruimte te creëren het stuur-
wiel volledig naar de andere
kant, tegenover de te vervan-
gen lamp.
Verwijder de schroeven en
clips.De clip verwijderen
De clip plaatsen
1
1
2
Ty p e AType B
HILUX_OM_OM0K375E_(EE).book Page 583 Thursday, April 12, 2018 12:31 PM

5847-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

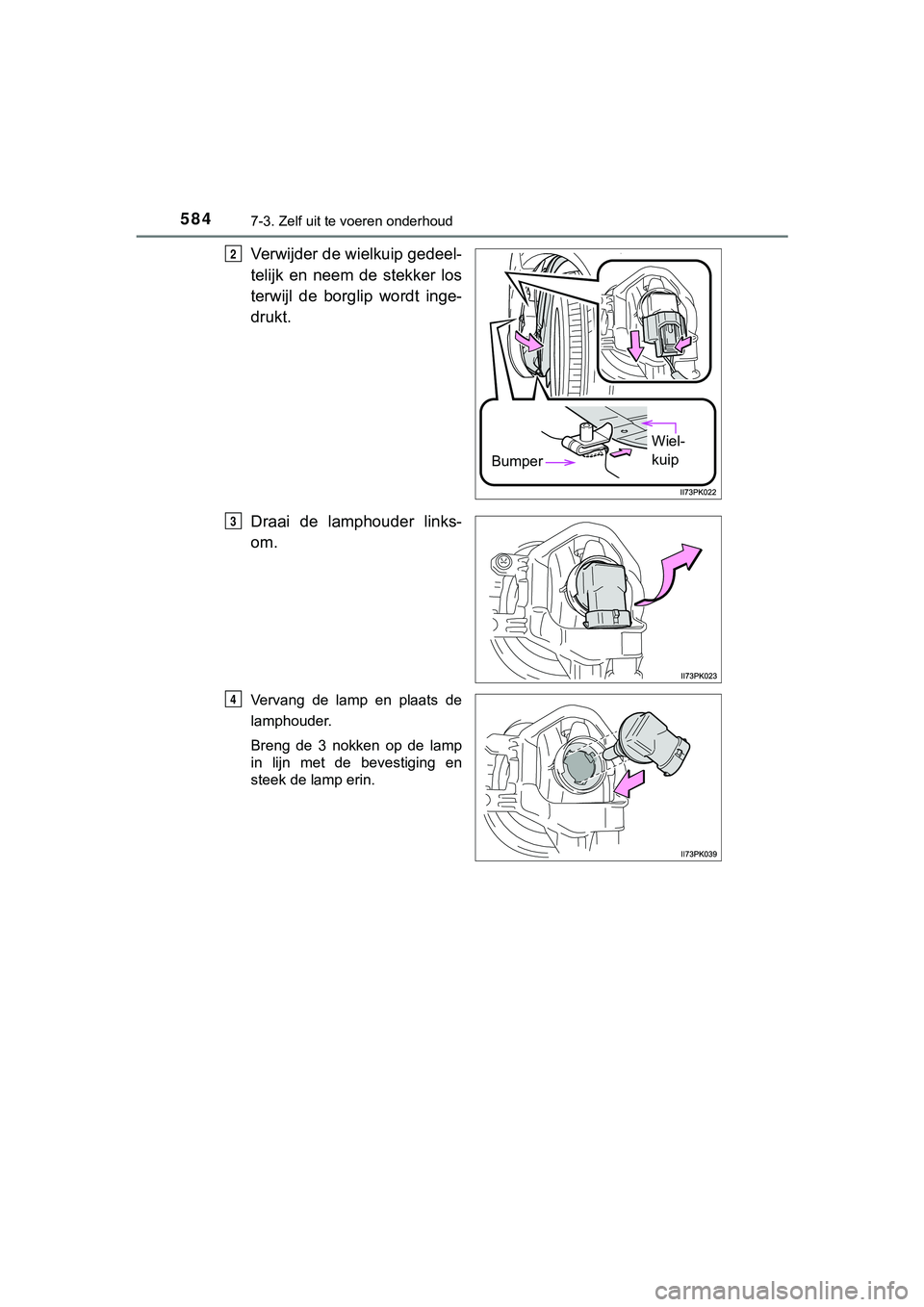

Verwijder de wielkuip gedeel-
telijk en neem de stekker los
terwijl de borglip wordt inge-
drukt.
Draai de lamphouder links-
om.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Bumper
Wiel-
kuip
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 584 Thursday, April 12, 2018 12:31 PM

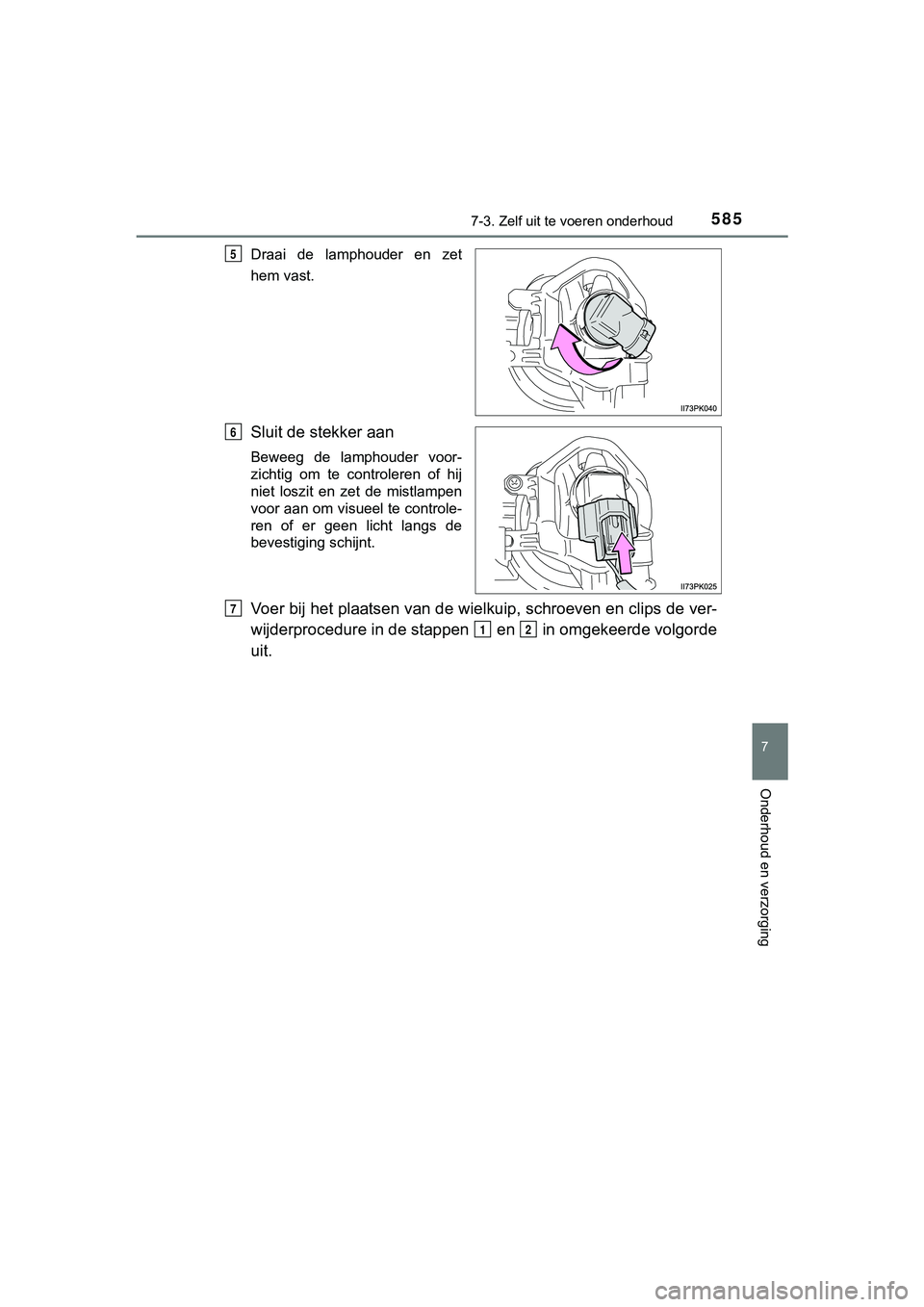

5857-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Voer bij het plaatsen van de wie lkuip, schroeven en clips de ver-
wijderprocedure in de stappen en in omgekeerde volgorde
uit.
5
6
7
12
HILUX_OM_OM0K375E_(EE).book Page 585 Thursday, April 12, 2018 12:31 PM

5867-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■

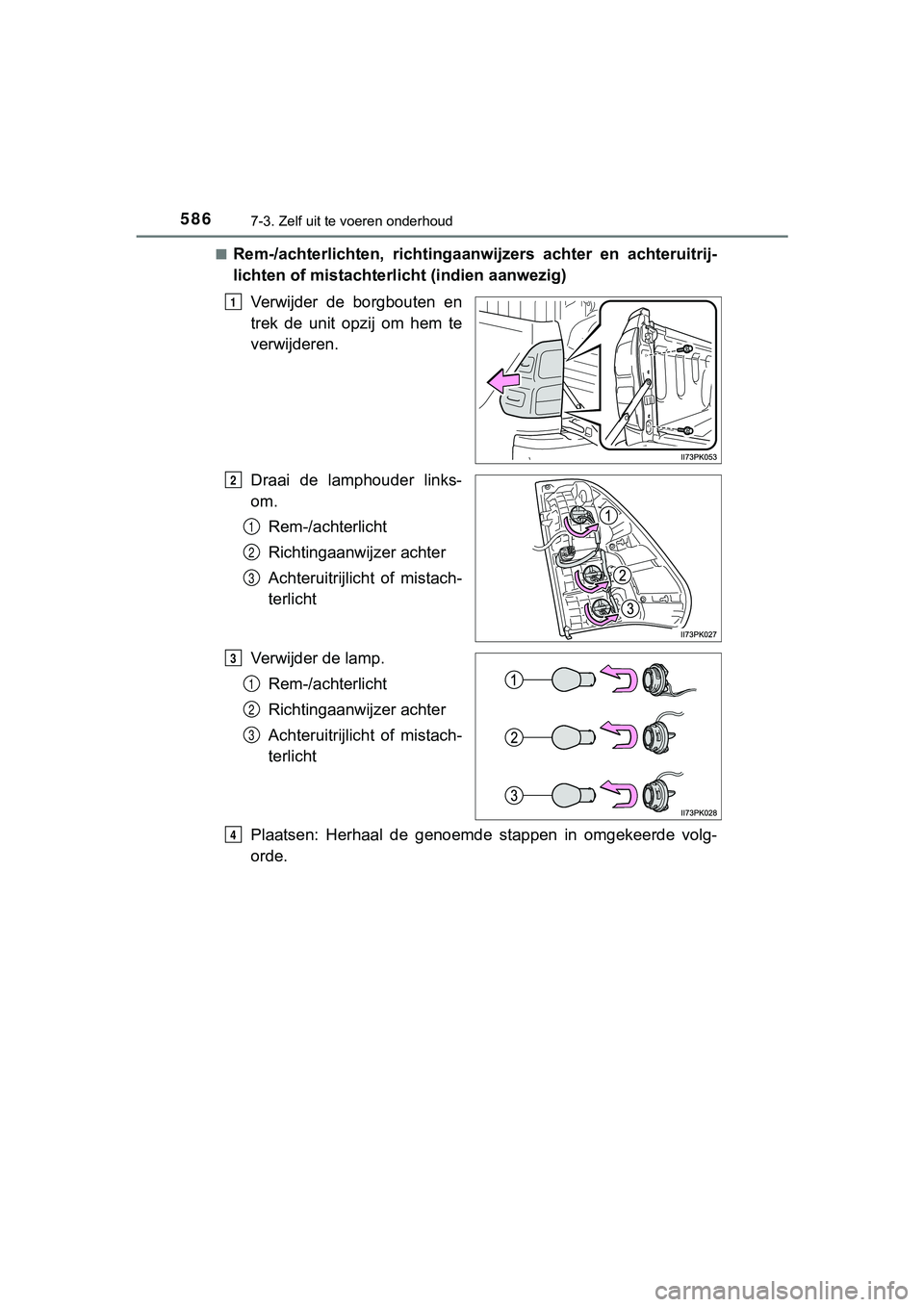

Rem-/achterlichten, richtingaanwijzers achter en achteruitrij-
lichten of mistachter
licht (indien aanwezig)
Verwijder de borgbouten en
trek de unit opzij om hem te
verwijderen.
Draai de lamphouder links-
om. Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Verwijder de lamp. Rem-/achterlicht
Richtingaanwijzer achter
Achteruitrijlicht of mistach-
terlicht
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
1
2
3
3
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 586 Thursday, April 12, 2018 12:31 PM

5877-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

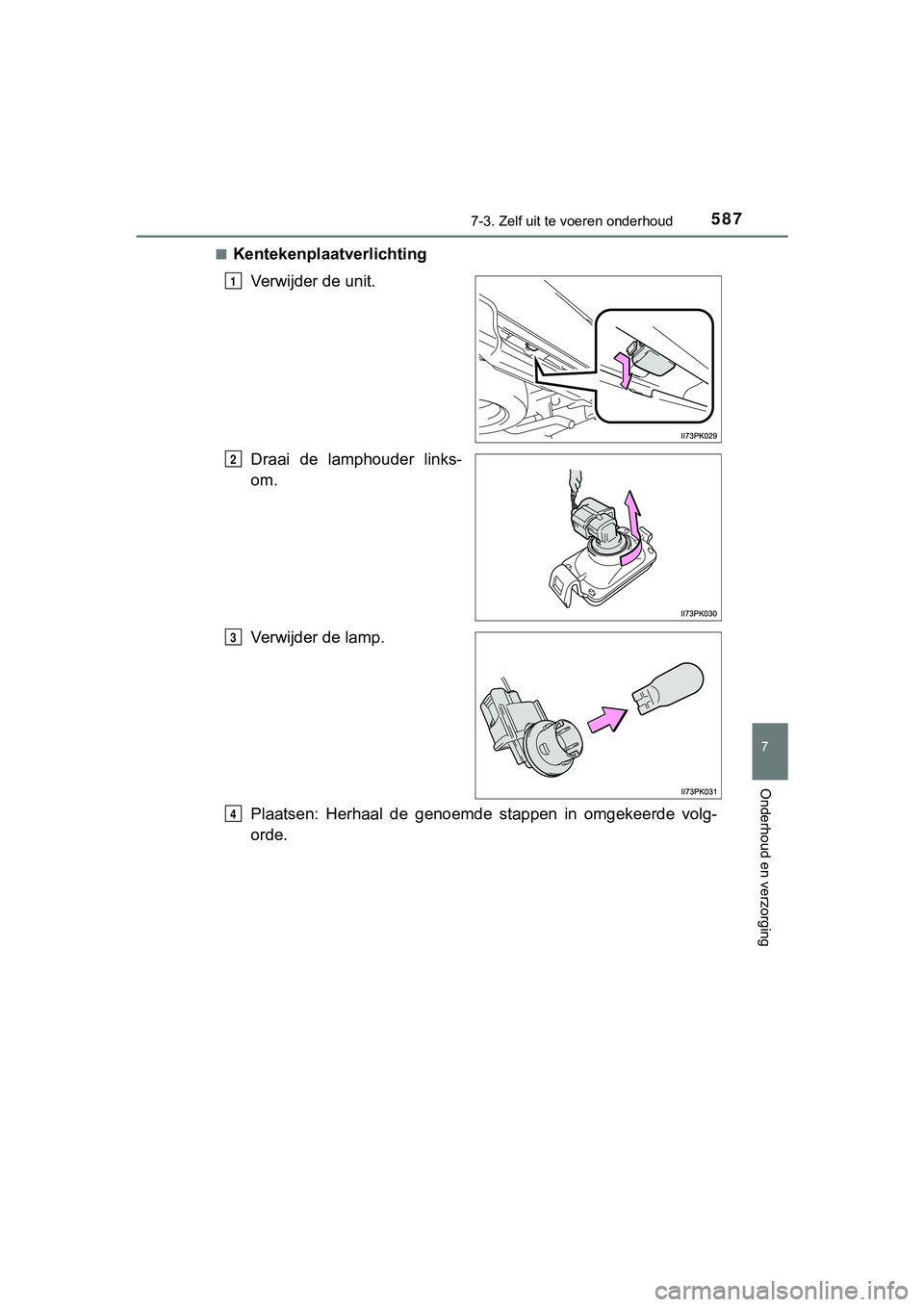

■Kentekenplaatverlichting
Verwijder de unit.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 587 Thursday, April 12, 2018 12:31 PM

5887-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Dimlicht (auto's met led-koplampen)
● Parkeerlichten voor/dagrijverlichting (auto's met led-koplampen )
● Richtingaanwijzers opzij
● Led-mistlampen voor (indien aanwezig)
● Derde remlicht (indien aanwezig)
■Bij het plaatsen van de rubber kap van de koplamp (auto's met h alogeen-
koplampen)
Controleer of de rubber kap goed op zijn plaats zit.
■ Ledlampen
De dimlichten (auto's met led-koplampen), de parkeerlichten voo r/dagrijver-
lichting (auto's met led-koplampen), de richtingaanwijzers opzi j (in buitenspie-
gels), de led-mistlampen voor (indien aanwezig) en het derde re mlicht (indien
aanwezig) bestaan uit een serie leds. Laat een defecte led verv angen door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft. Druk de buitenste rand van de rubber
kap stevig op zijn plaats.
Plaats de rubber kap rond de lamp,
zodat de plug van de lamp zichtbaar
wordt.
1
2
HILUX_OM_OM0K375E_(EE).book Page 588 Thursday, April 12, 2018 12:31 PM

5897-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

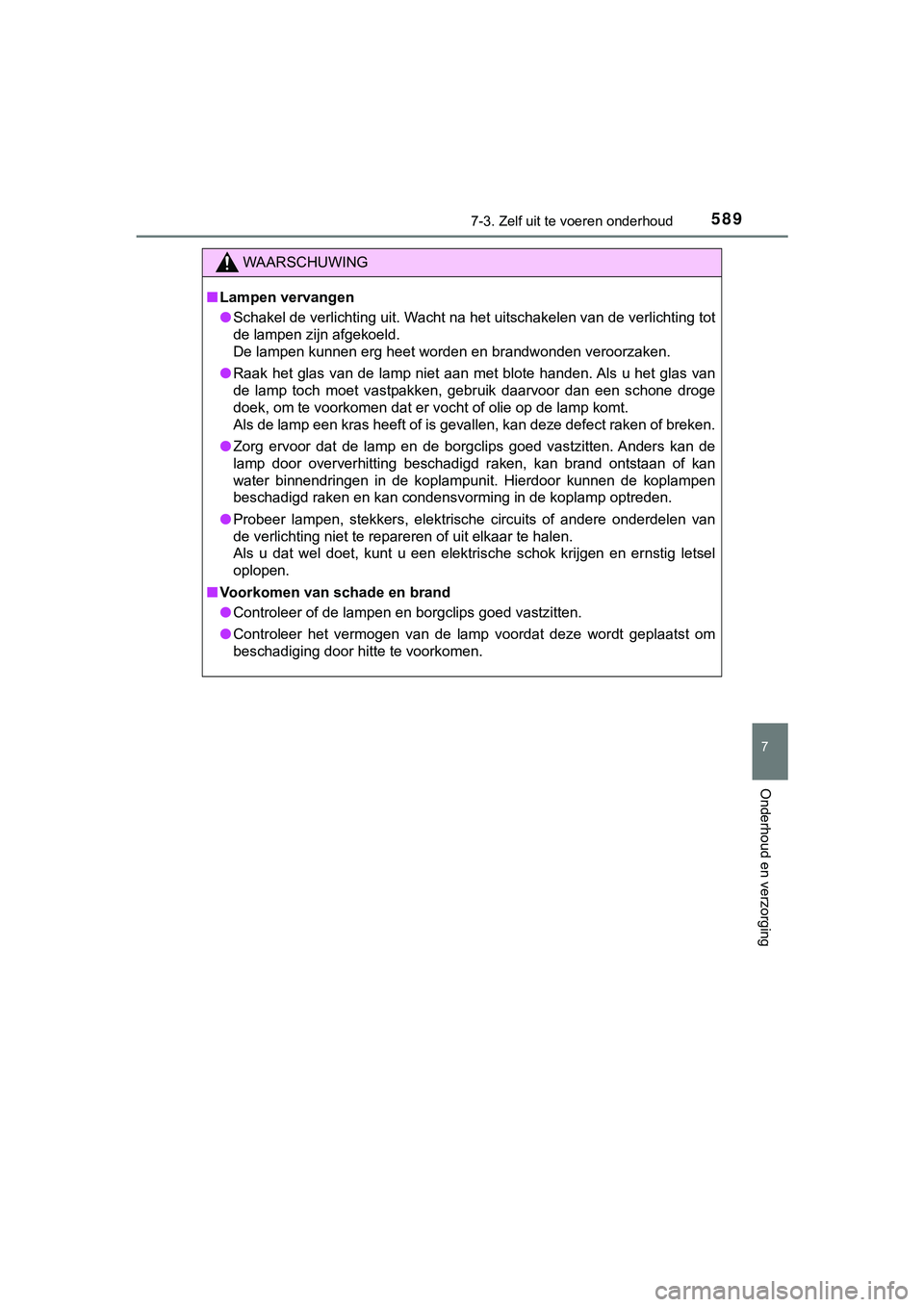

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de ve rlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaats t om
beschadiging door hitte te voorkomen.
HILUX_OM_OM0K375E_(EE).book Page 589 Thursday, April 12, 2018 12:31 PM

5907-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
