5717-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Onder het dashboard (auto' s met rechtse besturing)
Verwijder de afdekkap (indien
aanwezig).
Verwijder het deksel.
Achter het dashboard (auto's met linkse besturing)
Verwijder het dashboardkastje
(  Blz. 565) en verwijder het
deksel.
Achter het dashboard (auto's met rechtse besturing)
Verwijder het dashboardkastje
(  Blz. 565) en verwijder het
deksel.
HILUX_OM_OM0K375E_(EE).book Page 571 Thursday, April 12, 2018 12:31 PM

5727-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

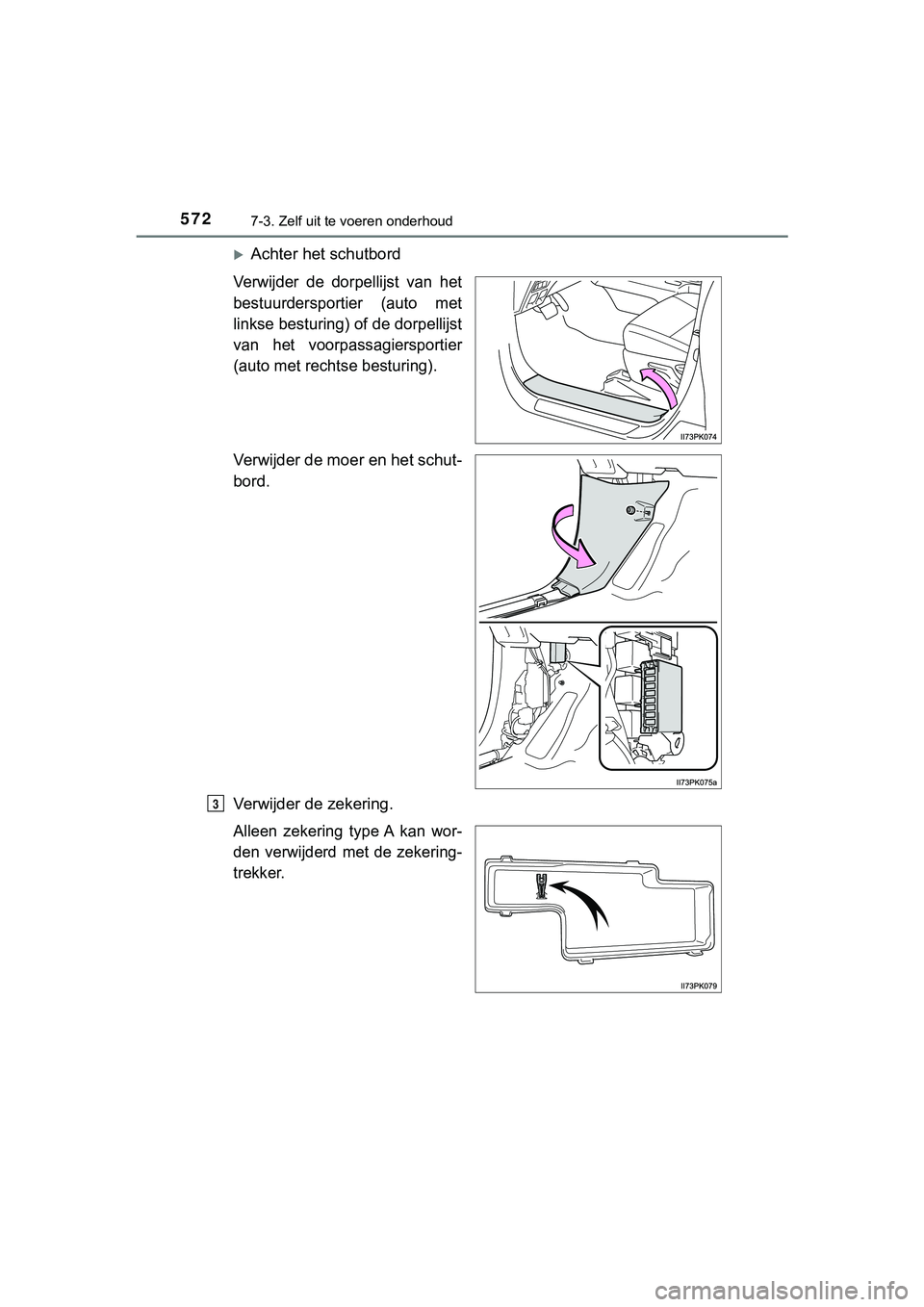

Achter het schutbord
Verwijder de dorpellijst van het
bestuurdersportier (auto met
linkse besturing) of de dorpellijst
van het voorpassagiersportier
(auto met rechtse besturing).
Verwijder de moer en het schut-
bord.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zekering-
trekker.
3
HILUX_OM_OM0K375E_(EE).book Page 572 Thursday, April 12, 2018 12:31 PM

5737-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
HILUX_OM_OM0K375E_(EE).book Page 573 Thursday, April 12, 2018 12:31 PM

5747-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

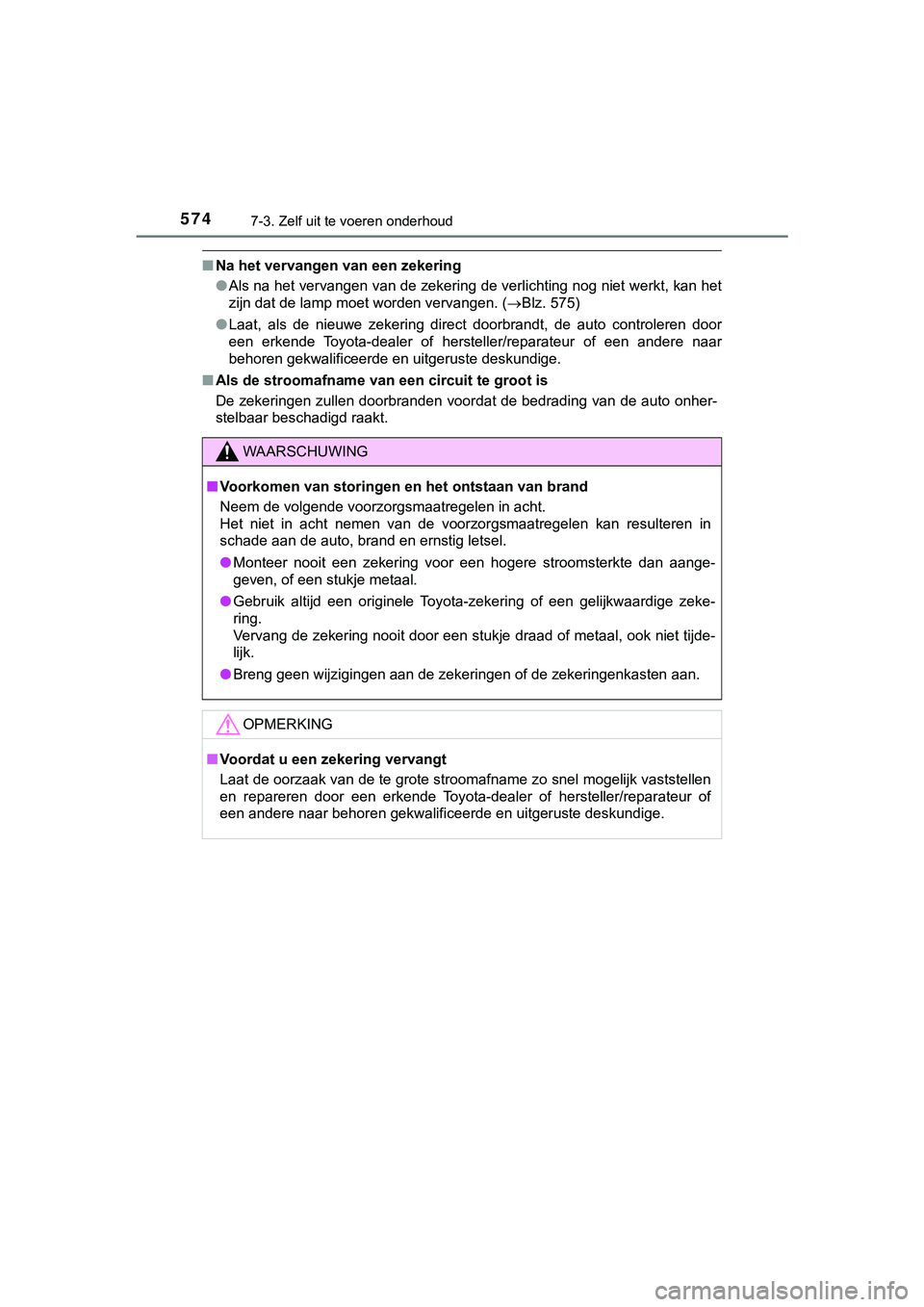

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 575)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
HILUX_OM_OM0K375E_(EE).book Page 574 Thursday, April 12, 2018 12:31 PM

5757-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging

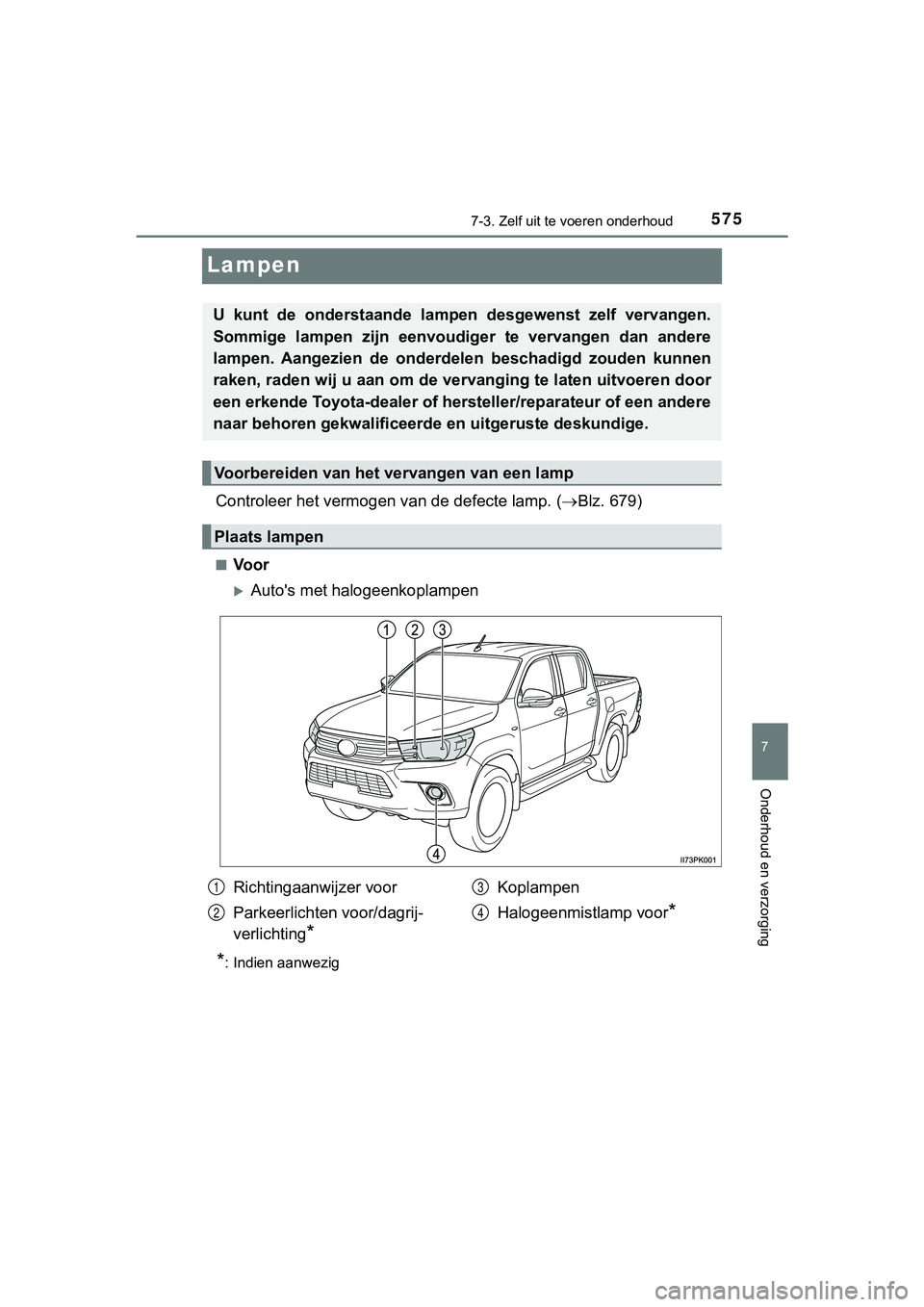

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 679)
■Voor
Auto's met halogeenkoplampen
*: Indien aanwezig
U kunt de onderstaande lampe n desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzer voor
Parkeerlichten voor/dagrij-
verlichting
*
Koplampen
Halogeenmistlamp voor
*
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 575 Thursday, April 12, 2018 12:31 PM

5767-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)

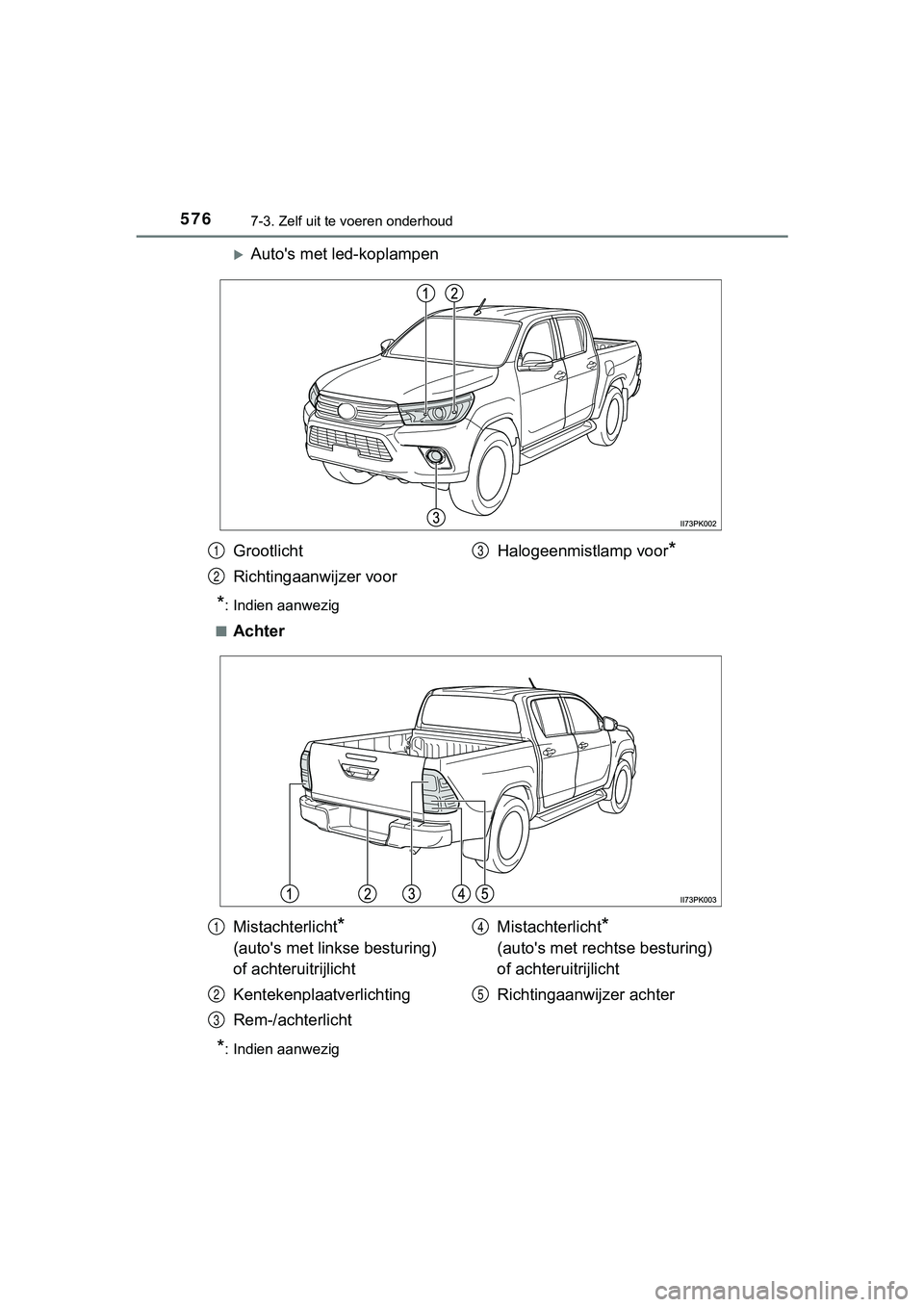

Auto's met led-koplampen
*: Indien aanwezig
■
Achter
*: Indien aanwezig
Grootlicht
Richtingaanwijzer voor Halogeenmistlamp voor*1
2
3
Mistachterlicht*
(auto's met linkse besturing)
of achteruitrijlicht
Kentekenplaatverlichting
Rem-/achterlicht Mistachterlicht*
(auto's met rechtse besturing)
of achteruitrijlicht
Richtingaanwijzer achter1
2
3
4
5
HILUX_OM_OM0K375E_(EE).book Page 576 Thursday, April 12, 2018 12:31 PM

5777-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
■Grootlicht/dimlicht (auto' s met halogeenkoplampen)
Neem de stekker los en ver-
wijder de rubber kap.
Neem de klemveer los.
Verwijder de lamp.
Breng bij het plaatsen van een
nieuw lampje de nokken hiervan
in lijn met de uitsparingen in de
reflector.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
Lampen vervangen
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 577 Thursday, April 12, 2018 12:31 PM

5787-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■
Grootlicht (auto's m
et led-koplampen)
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 578 Thursday, April 12, 2018 12:31 PM

5797-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)
7
Onderhoud en verzorging
Sluit de stekker aan
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet het grootlicht
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
■

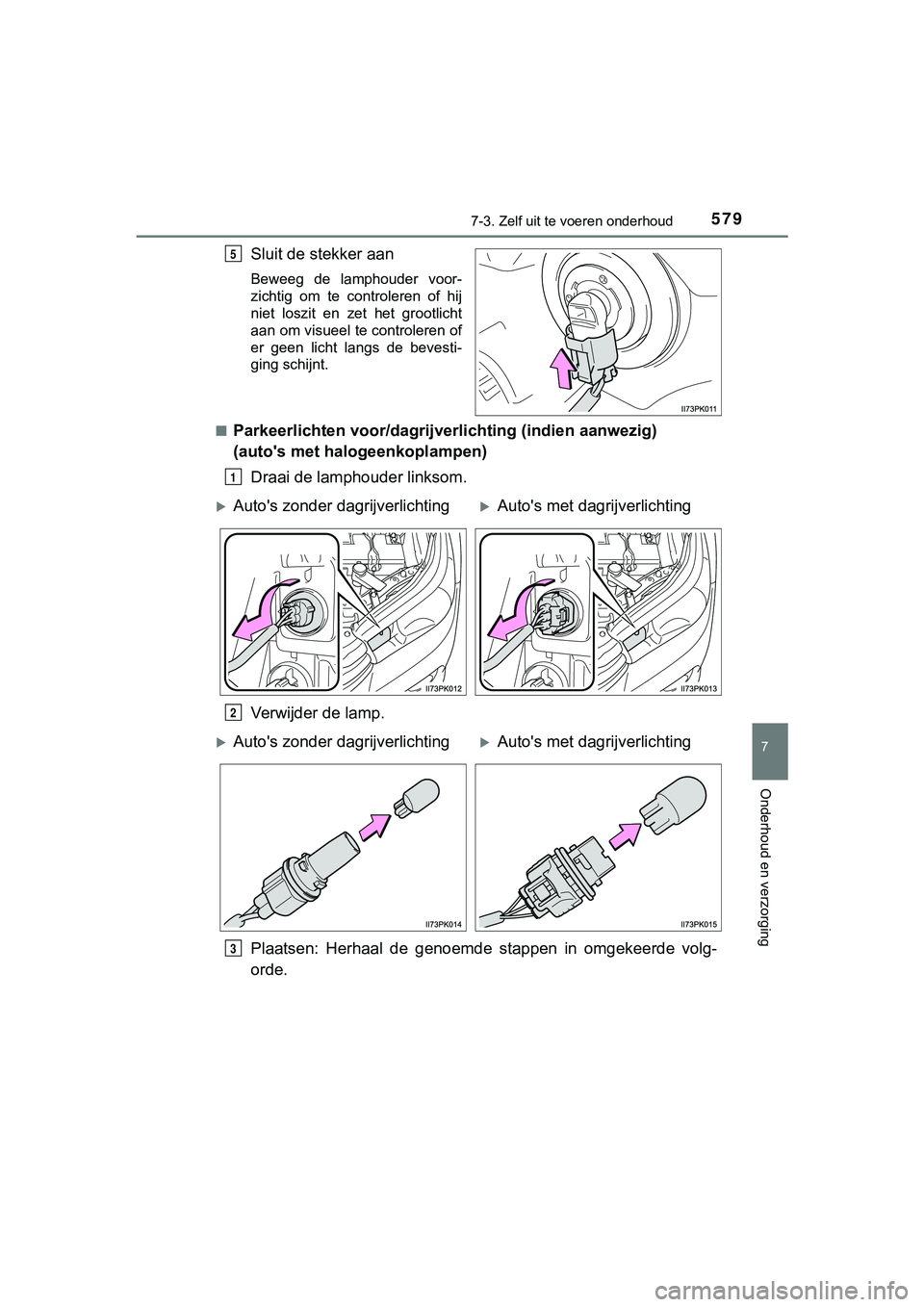

Parkeerlichten voor/dagrijver lichting (indien aanwezig)
(auto's met halogeenkoplampen)
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
5
1
Auto's zonder dag rijverlichtingAuto's met dagrijverlichting
2
Auto's zonder dagrijverlichtingAuto's met dagrijverlichting
3
HILUX_OM_OM0K375E_(EE).book Page 579 Thursday, April 12, 2018 12:31 PM

5807-3. Zelf uit te voeren onderhoud
HILUX_OM_OM0K375E_(EE)■

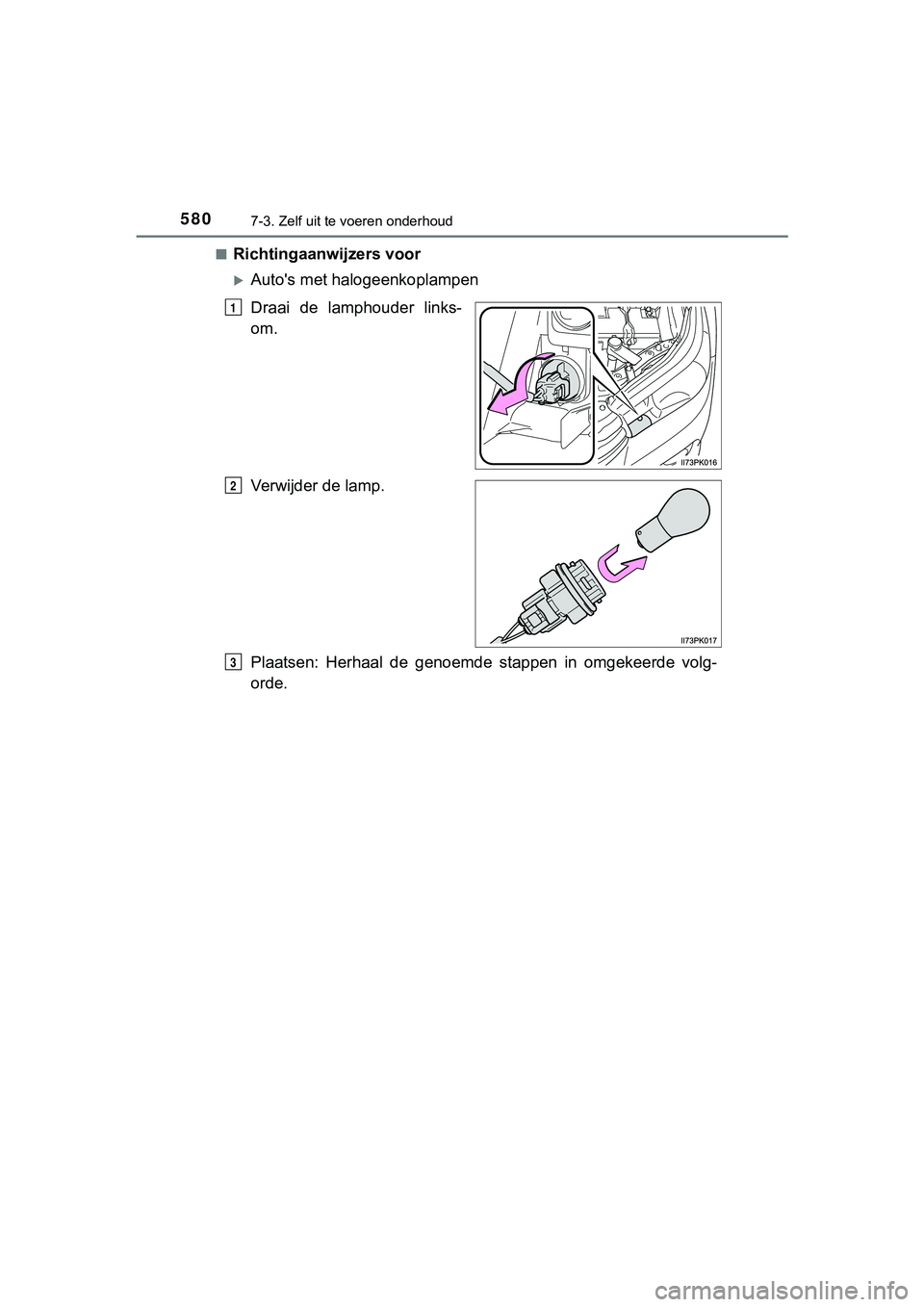

Richtingaanwijzers voor
Auto's met halogeenkoplampen
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
HILUX_OM_OM0K375E_(EE).book
