TOYOTA HILUX 2019 Manuale duso (in Italian)

661
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71273L_(EL)

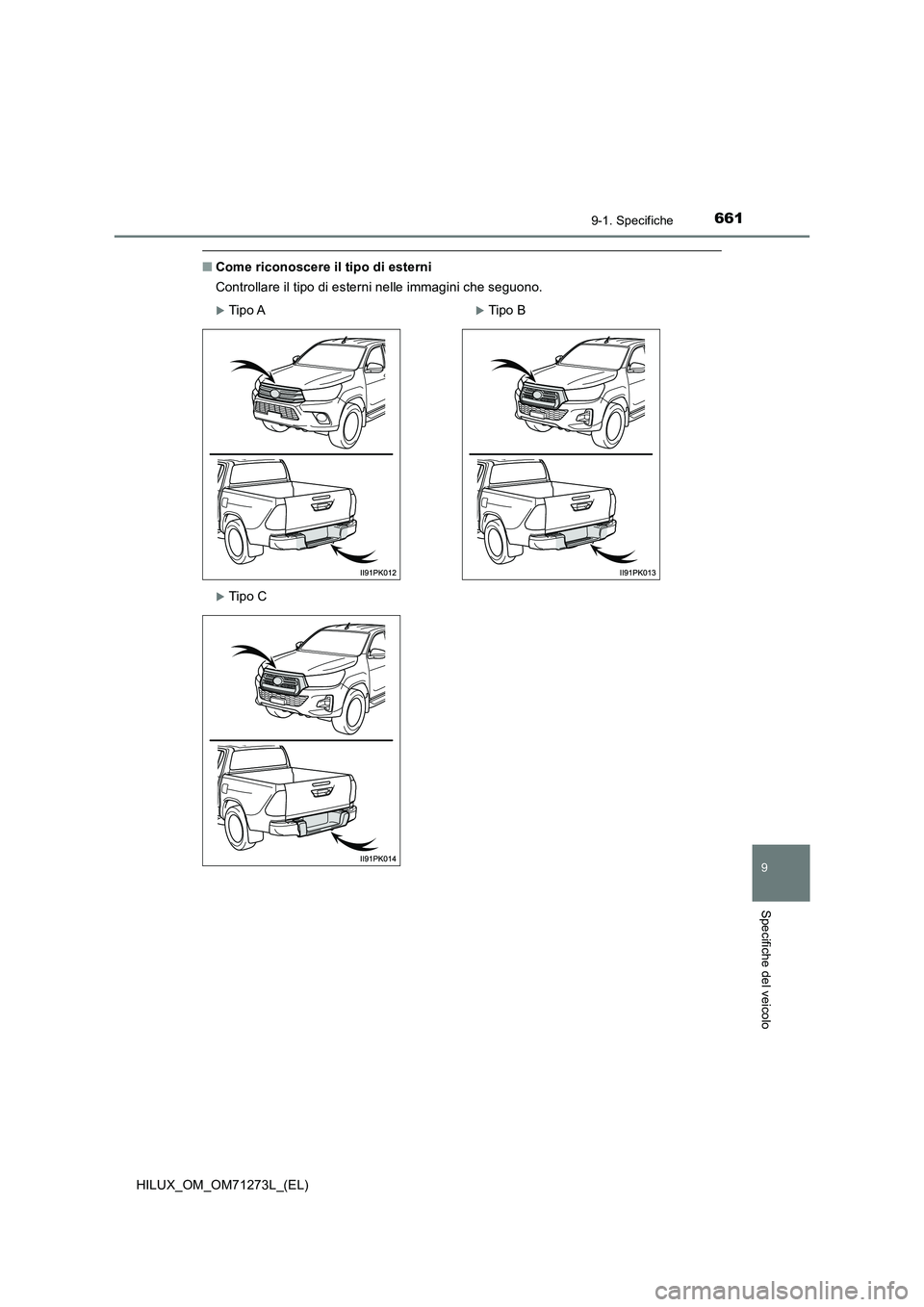

■Come riconoscere il tipo di esterni
Controllare il tipo di esterni nelle immagini che seguono.
Tip o ATipo B
Tip o C

6629-1. Specifiche
HILUX_OM_OM71273L_(EL)

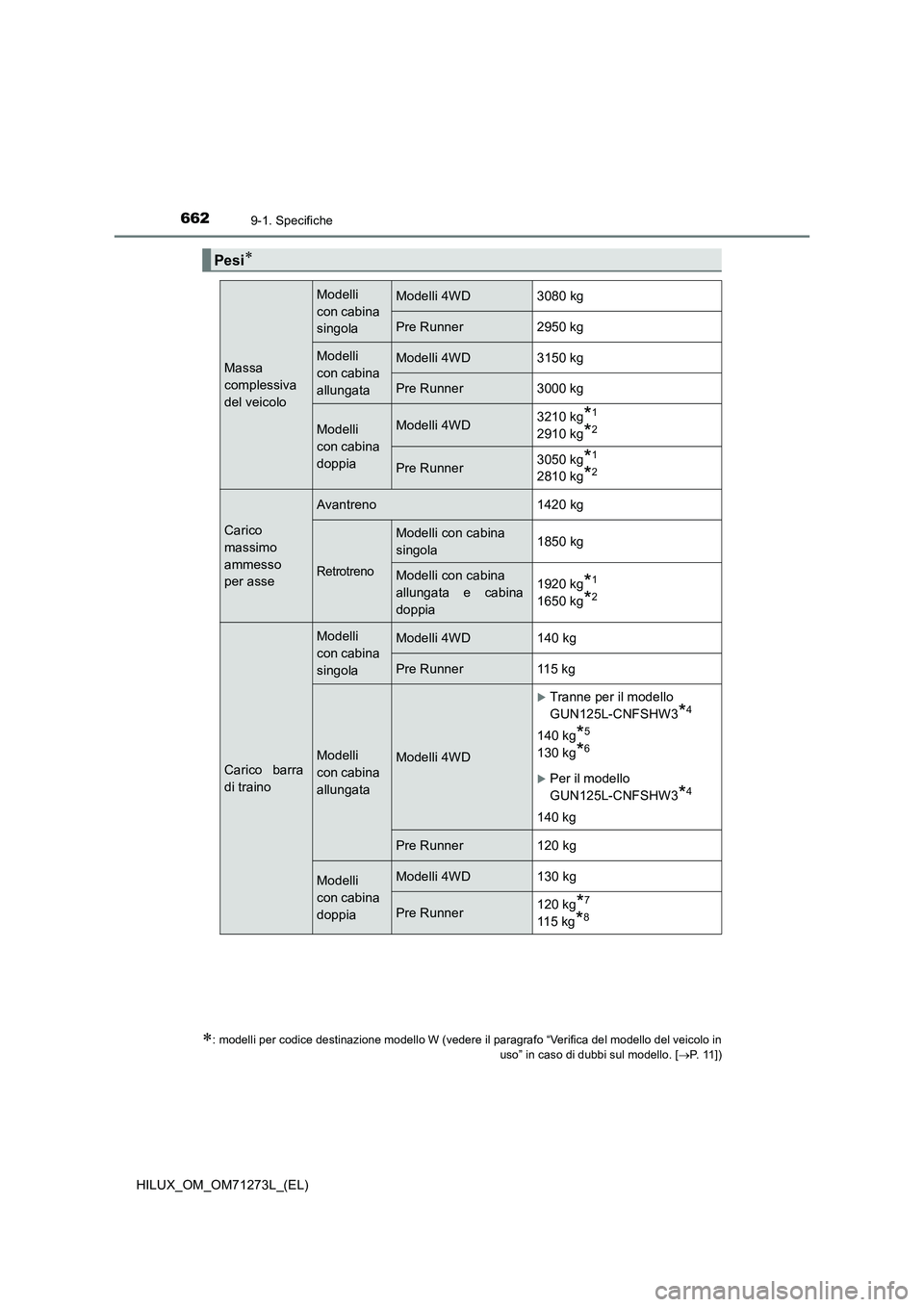

Pesi
: modelli per codice destinazione modello W (vedere il paragrafo “Verifica del modello del veicolo in
uso” in caso di dubbi sul modello. [P. 11])
Massa
complessiva
del veicolo
Modelli
con cabina
singolaModelli 4WD 3080 kg
Pre Runner 2950 kg
Modelli
con cabina
allungataModelli 4WD 3150 kg
Pre Runner 3000 kg
Modelli
con cabina
doppiaModelli 4WD3210 kg*1
2910 kg*2
Pre Runner3050 kg*1
2810 kg*2
Carico
massimo
ammesso
per asse
Avantreno 1420 kg
Retrotreno
Modelli con cabina
singola1850 kg
Modelli con cabina
allungata e cabina
doppia1920 kg*1
1650 kg*2
Carico barra
di traino
Modelli
con cabina
singolaModelli 4WD 140 kg
Pre Runner 115 kg
Modelli
con cabina
allungataModelli 4WD
Tranne per il modello
GUN125L-CNFSHW3
*4
140 kg*5
130 kg*6
Per il modello
GUN125L-CNFSHW3
*4
140 kg
Pre Runner 120 kg
Modelli
con cabina
doppiaModelli 4WD 130 kg
Pre Runner120 kg*7
11 5 k g*8

663
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71273L_(EL)
*1: Modelli costruiti in Sudafrica*3
*2: Modelli costruiti in Tailandia*3
*3: In caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo
in uso”. (P. 1 1 )
*4: Il codice del modello è riportato sull’etichetta o targhetta del costruttore. (P. 664)
*5: Senza seduta del sedile posteriore
*6: Con seduta del sedile posteriore
*7: tranne per il modello EURO VI*9 per Israele
*8: per il modello EURO VI*9 per Israele
*9: EURO VI è uno standard sulle emissioni. In caso di dubbi riguardo alla conformità
del veicolo con le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, o un’altra officina di fiducia.

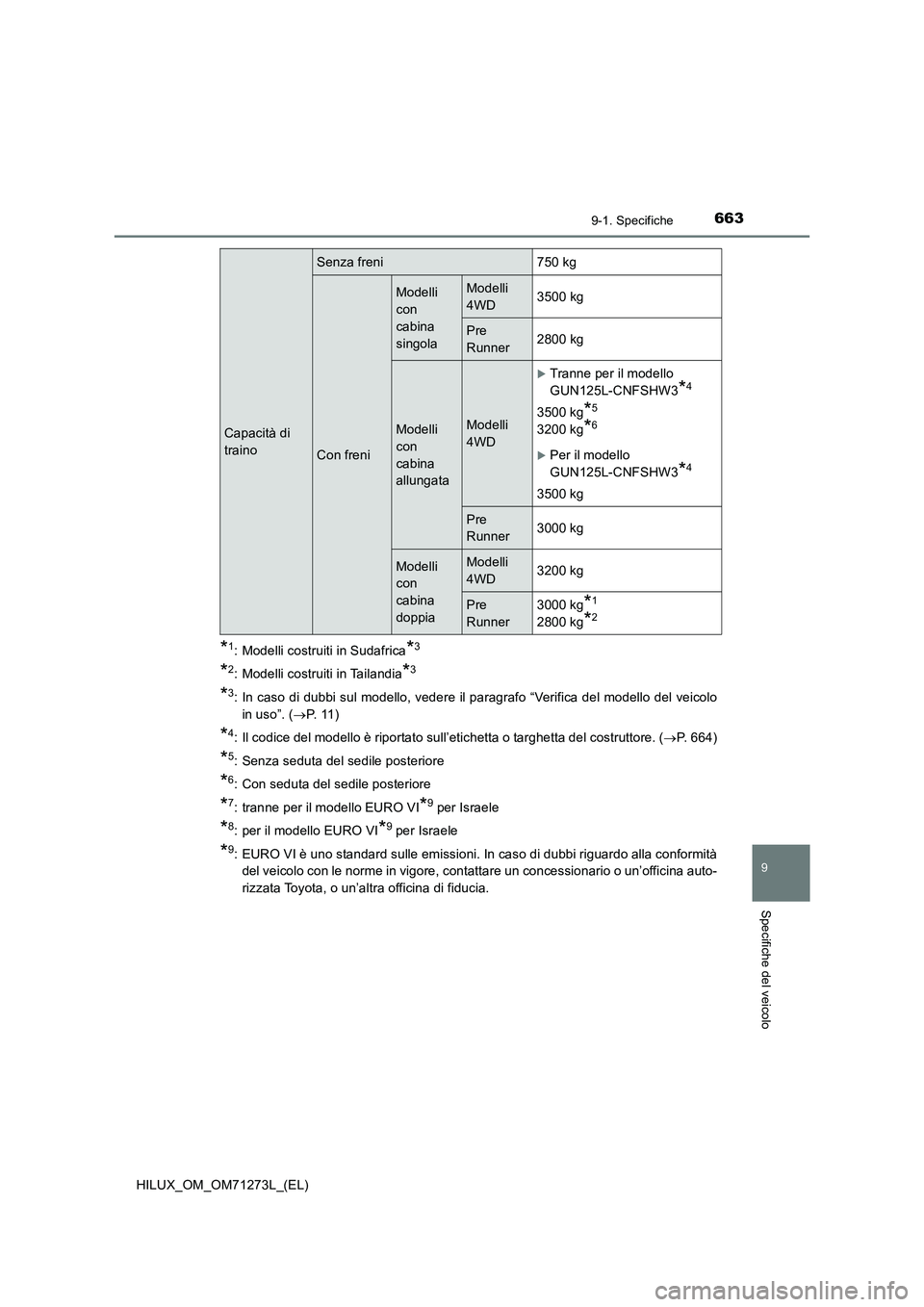

Capacità di
traino
Senza freni 750 kg
Con freni
Modelli
con
cabina
singolaModelli
4WD3500 kg
Pre
Runner2800 kg
Modelli
con
cabina
allungataModelli
4WD
Tranne per il modello
GUN125L-CNFSHW3
*4
3500 kg*5
3200 kg*6
Per il modello
GUN125L-CNFSHW3
*4
3500 kg
Pre
Runner3000 kg
Modelli
con
cabina
doppiaModelli
4WD3200 kg
Pre
Runner3000 kg*1
2800 kg*2

6649-1. Specifiche
HILUX_OM_OM71273L_(EL)■

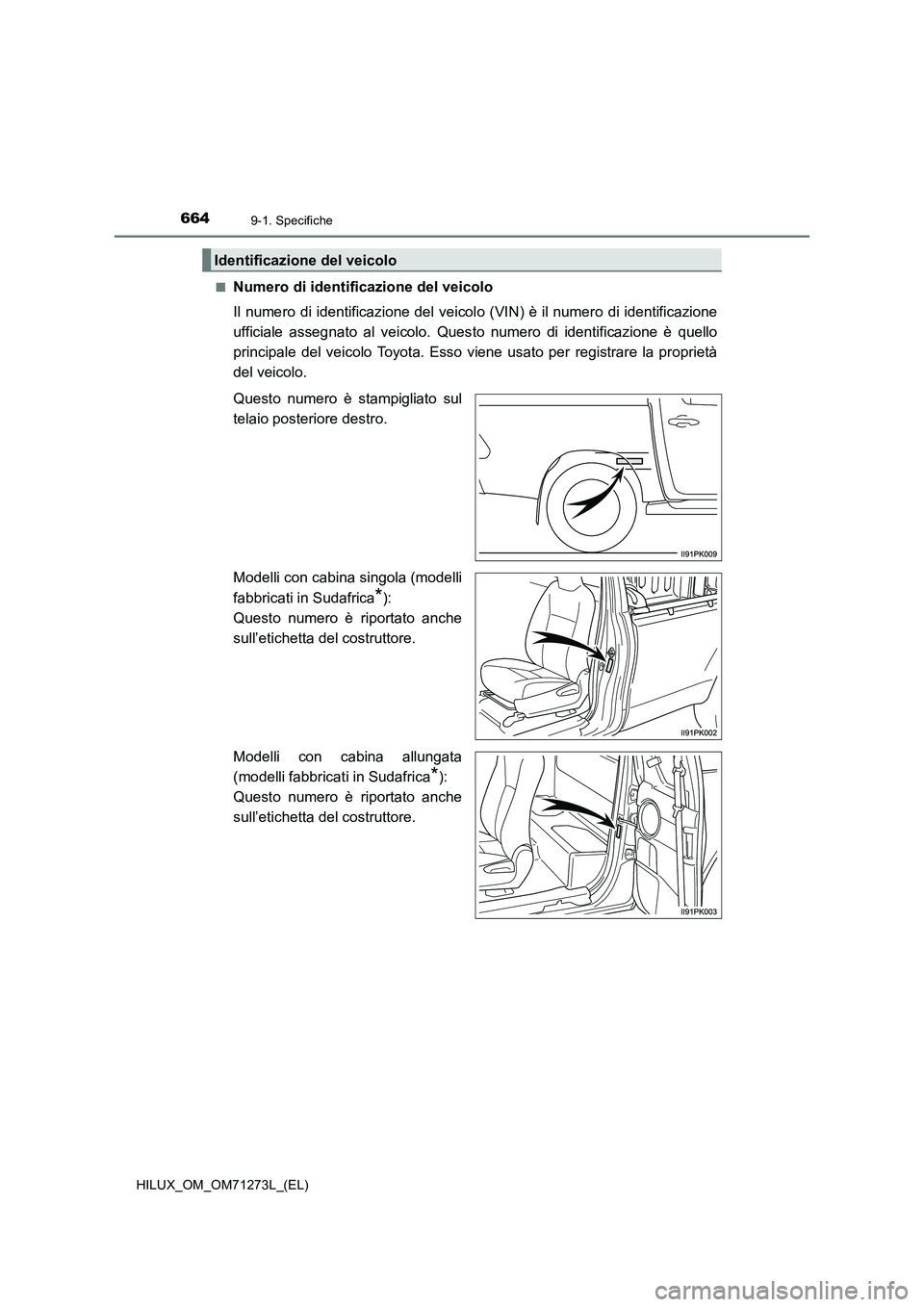

Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Questo numero di identificazione è quello
principale del veicolo Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Questo numero è stampigliato sul
telaio posteriore destro.
Modelli con cabina singola (modelli
fabbricati in Sudafrica
*):
Questo numero è riportato anche
sull’etichetta del costruttore.
Modelli con cabina allungata
(modelli fabbricati in Sudafrica
*):
Questo numero è riportato anche
sull’etichetta del costruttore.
Identificazione del veicolo

665
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71273L_(EL)

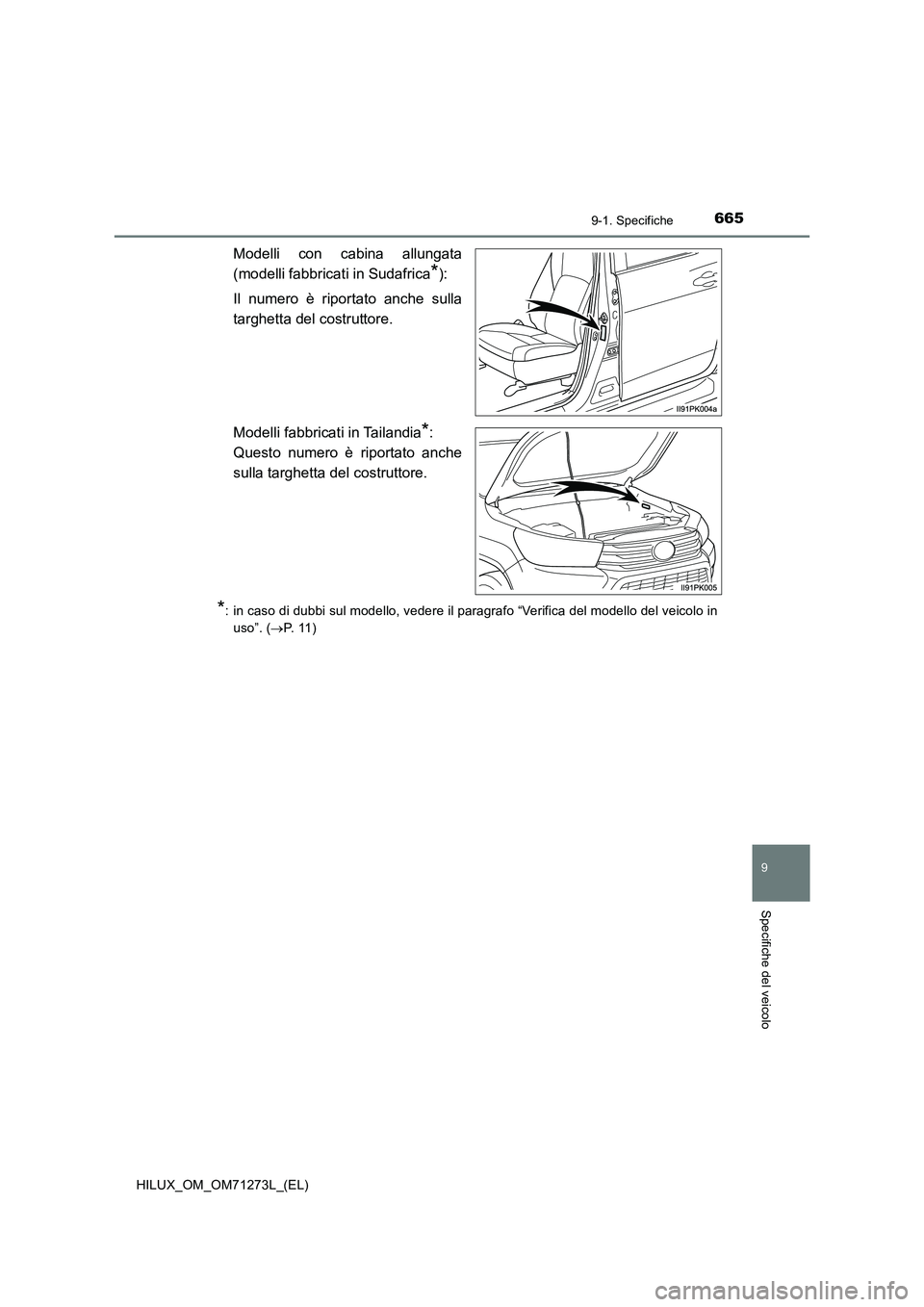

Modelli con cabina allungata
(modelli fabbricati in Sudafrica
*):
Il numero è riportato anche sulla
targhetta del costruttore.
Modelli fabbricati in Tailandia
*:
Questo numero è riportato anche
sulla targhetta del costruttore.
*: in caso di dubbi sul modello, vedere il paragrafo “Verifica del modello del veicolo in
uso”. (P. 1 1 )

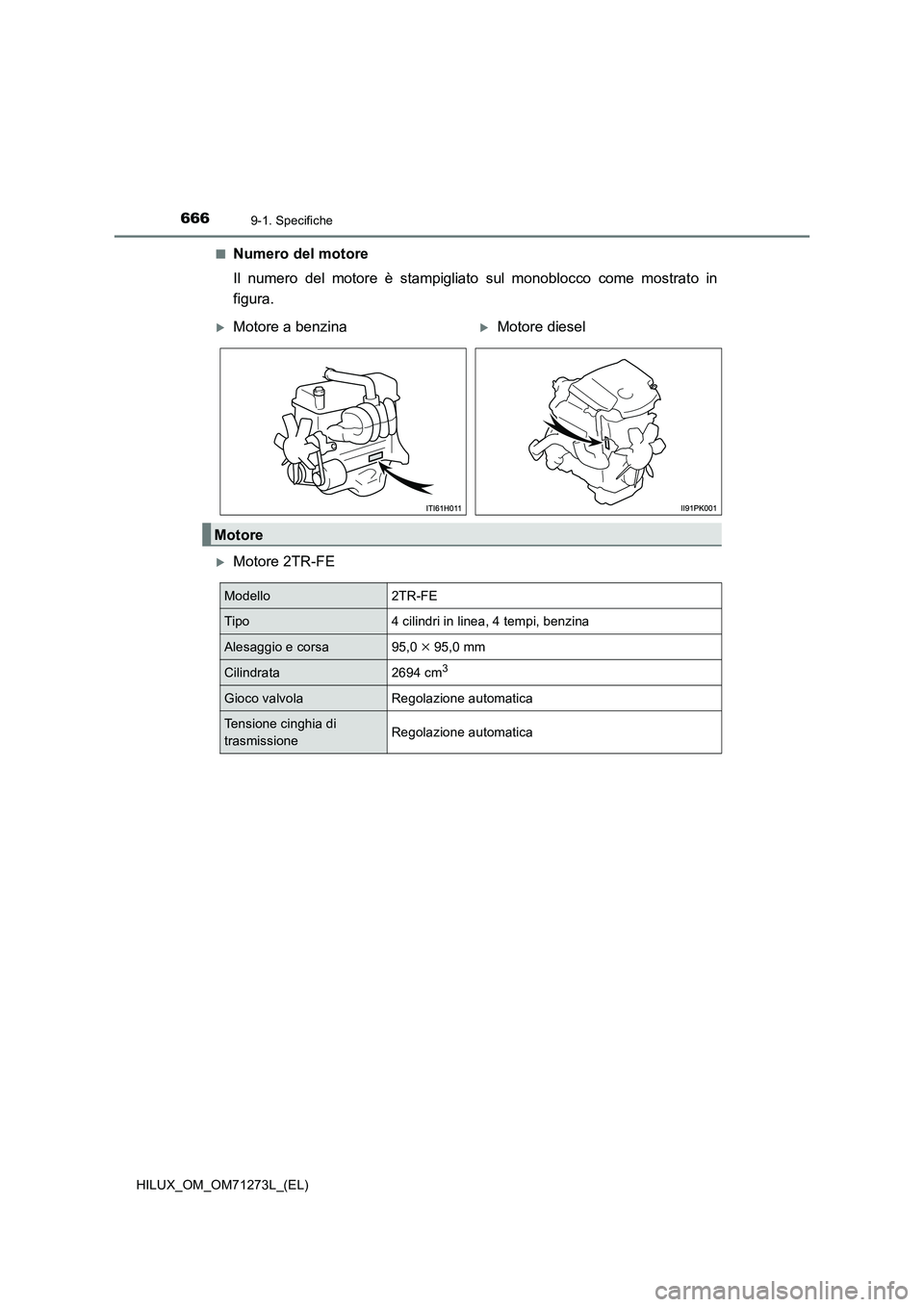

6669-1. Specifiche
HILUX_OM_OM71273L_(EL)■
Numero del motore
Il numero del motore è stampigliato sul monoblocco come mostrato in
figura.
Motore 2TR-FE
Motore a benzinaMotore diesel
Motore
Modello2TR-FE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa95,0  95,0 mm
Cilindrata2694 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica

667
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71273L_(EL)

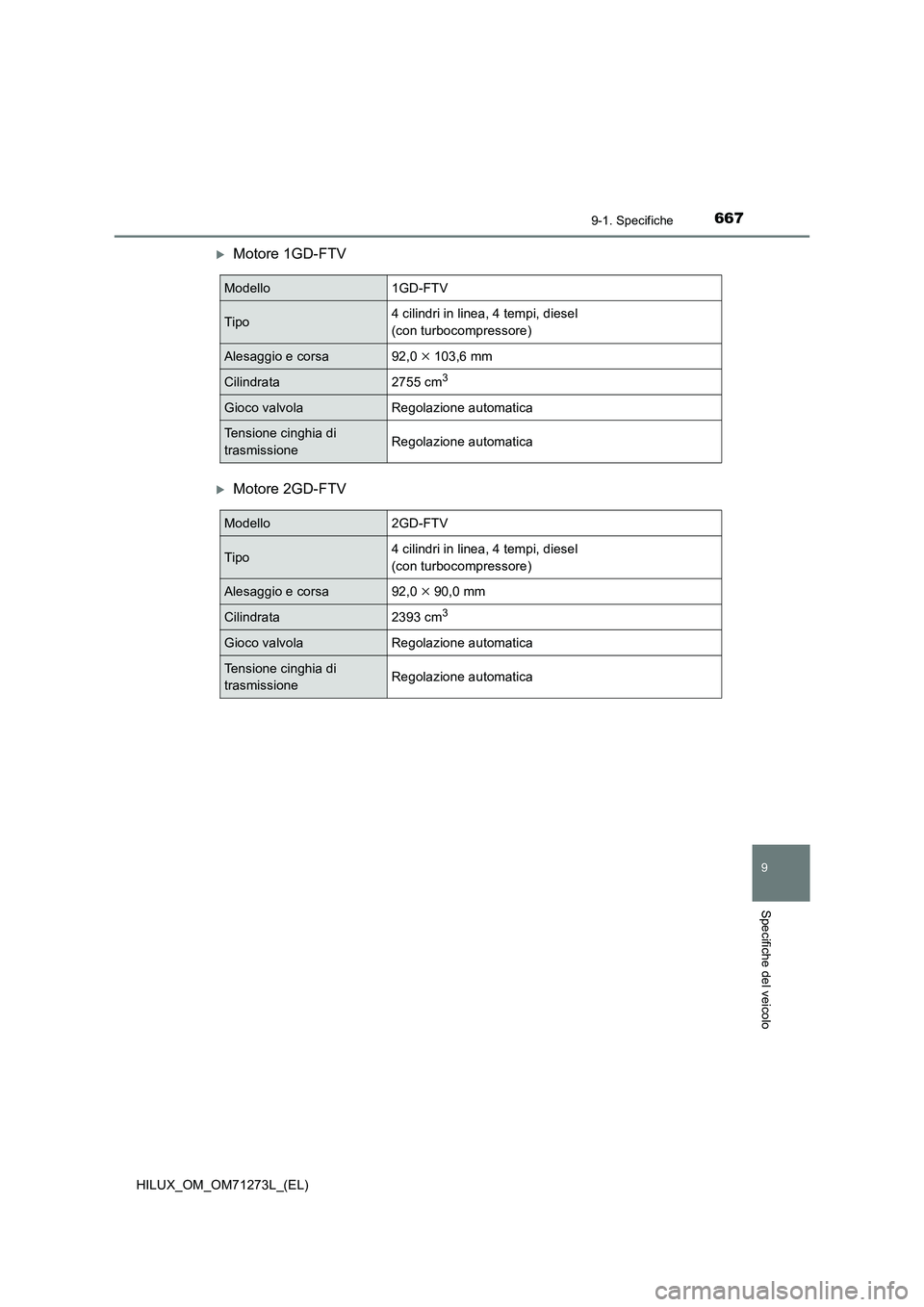

Motore 1GD-FTV
Motore 2GD-FTV
Modello1GD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0  103,6 mm
Cilindrata2755 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica
Modello2GD-FTV
Tipo4 cilindri in linea, 4 tempi, diesel
(con turbocompressore)
Alesaggio e corsa92,0  90,0 mm
Cilindrata2393 cm3
Gioco valvolaRegolazione automatica
Tensione cinghia di
trasmissioneRegolazione automatica

6689-1. Specifiche
HILUX_OM_OM71273L_(EL)
Motore a benzina
Motore diesel

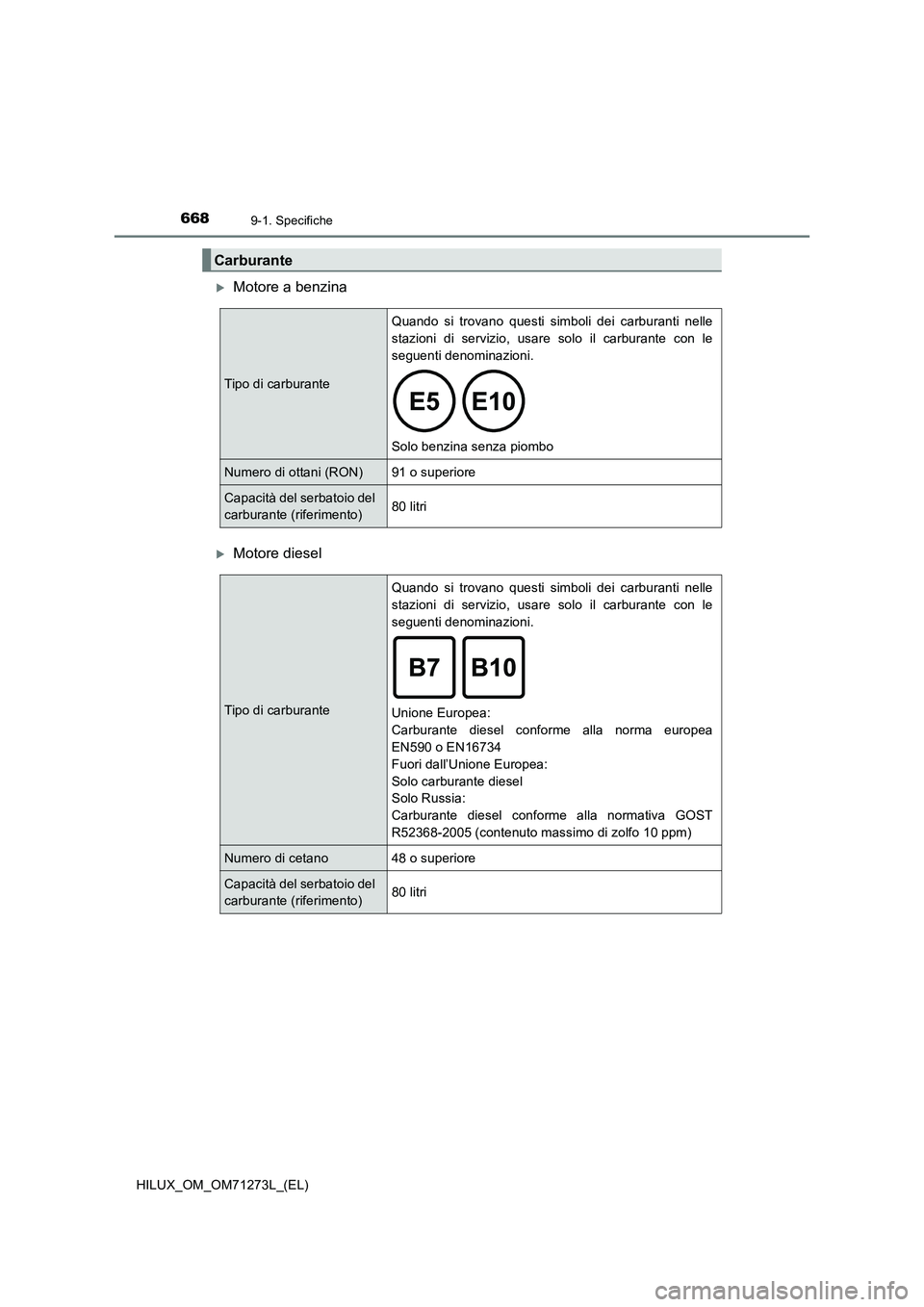

Carburante
Tipo di carburanteQuando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare solo il carburante con le
seguenti denominazioni.

Solo benzina senza piombo
Numero di ottani (RON) 91 o superiore
Capacità del serbatoio del
carburante (riferimento)80 litri
Tipo di carburanteQuando si trovano questi simboli dei carburanti nelle
stazioni di servizio, usare solo il carburante con le
seguenti denominazioni.

Unione Europea:
Carburante diesel conforme alla norma europea
EN590 o EN16734
Fuori dall’Unione Europea:
Solo carburante diesel
Solo Russia:
Carburante diesel conforme alla normativa GOST
R52368-2005 (contenuto massimo di zolfo 10 ppm)
Numero di cetano 48 o superiore
Capacità del serbatoio del
carburante (riferimento)80 litri

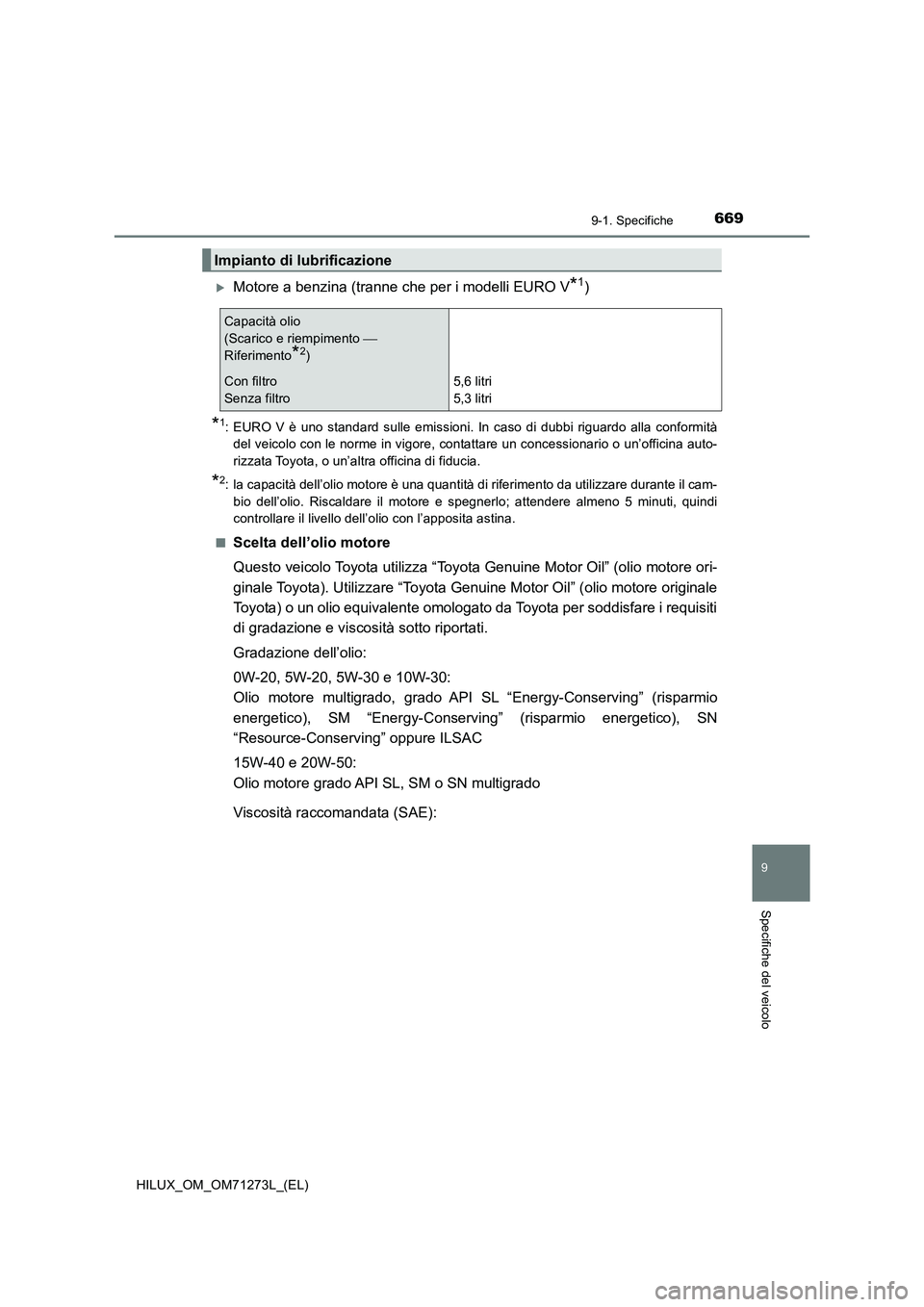

669
9
9-1. Specifiche
Specifiche del veicolo
HILUX_OM_OM71273L_(EL)
Motore a benzina (tranne che per i modelli EURO V*1)
*1: EURO V è uno standard sulle emissioni. In caso di dubbi riguardo alla conformità
del veicolo con le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, o un’altra officina di fiducia.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio:
0W-20, 5W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving” (risparmio energetico), SN
“Resource-Conserving” oppure ILSAC
15W-40 e 20W-50:
Olio motore grado API SL, SM o SN multigrado
Viscosità raccomandata (SAE):
Impianto di lubrificazione
Capacità olio
(Scarico e riempimento 
Riferimento
*2)
Con filtro
Senza filtro5,6 litri
5,3 litri

6709-1. Specifiche
HILUX_OM_OM71273L_(EL)

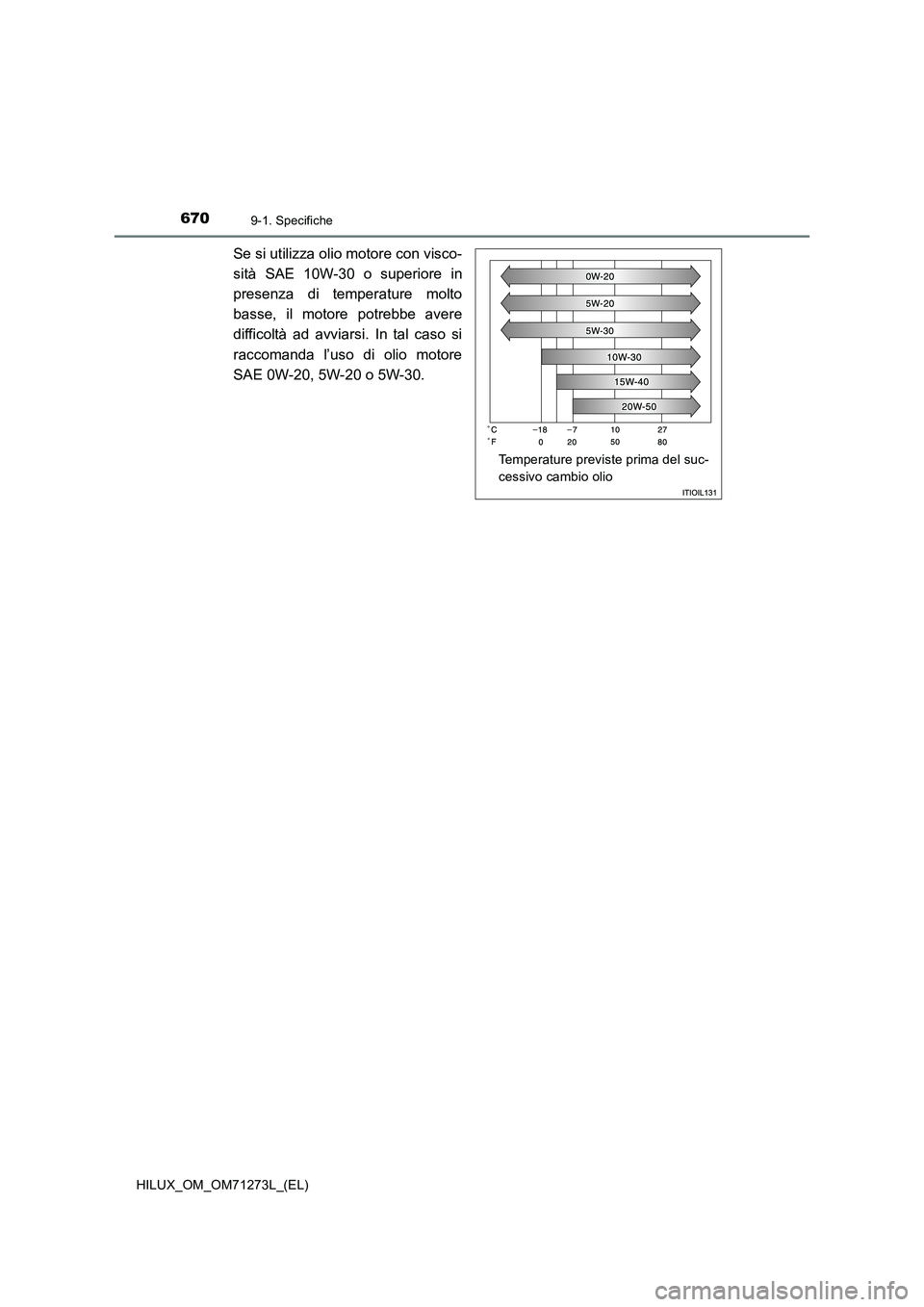

Se si utilizza olio motore con visco-
sità SAE 10W-30 o superiore in
presenza di temperature molto
basse, il motore potrebbe avere
difficoltà ad avviarsi. In tal caso si
raccomanda l’uso di olio motore
SAE 0W-20, 5W-20 o 5W-30.
Temperature previste prima del suc-
cessivo cambio olio
