6418-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
8
En cas de problème

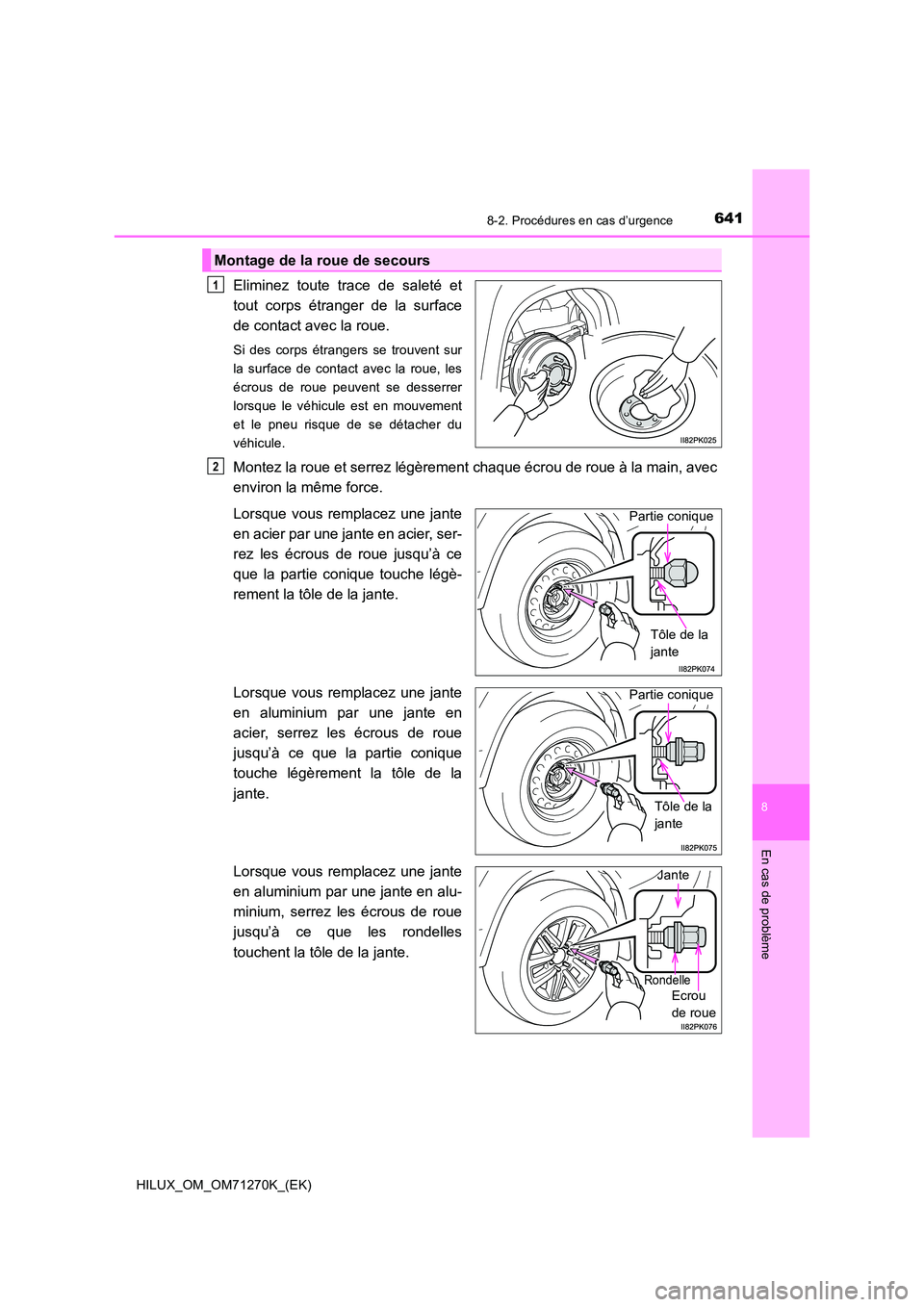

Eliminez toute trace de saleté et
tout corps étranger de la surface
de contact avec la roue.
Si des corps étrangers se trouvent sur
la surface de contact avec la roue, les
écrous de roue peuvent se desserrer
lorsque le véhicule est en mouvement
et le pneu risque de se détacher du
véhicule.
Montez la roue et serrez légèrement chaque écrou de roue à la main, avec
environ la même force.
Lorsque vous remplacez une jante
en acier par une jante en acier, ser-
rez les écrous de roue jusqu’à ce
que la partie conique touche légè-
rement la tôle de la jante.
Lorsque vous remplacez une jante
en aluminium par une jante en
acier, serrez les écrous de roue
jusqu’à ce que la partie conique
touche légèrement la tôle de la
jante.
Lorsque vous remplacez une jante
en aluminium par une jante en alu-
minium, serrez les écrous de roue
jusqu’à ce que les rondelles
touchent la tôle de la jante.
Montage de la roue de secours
1
2
Tôle de la
jante
Partie conique
Partie conique
Tôle de la
jante
Jante
Rondelle
Ecrou
de roue

6428-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)

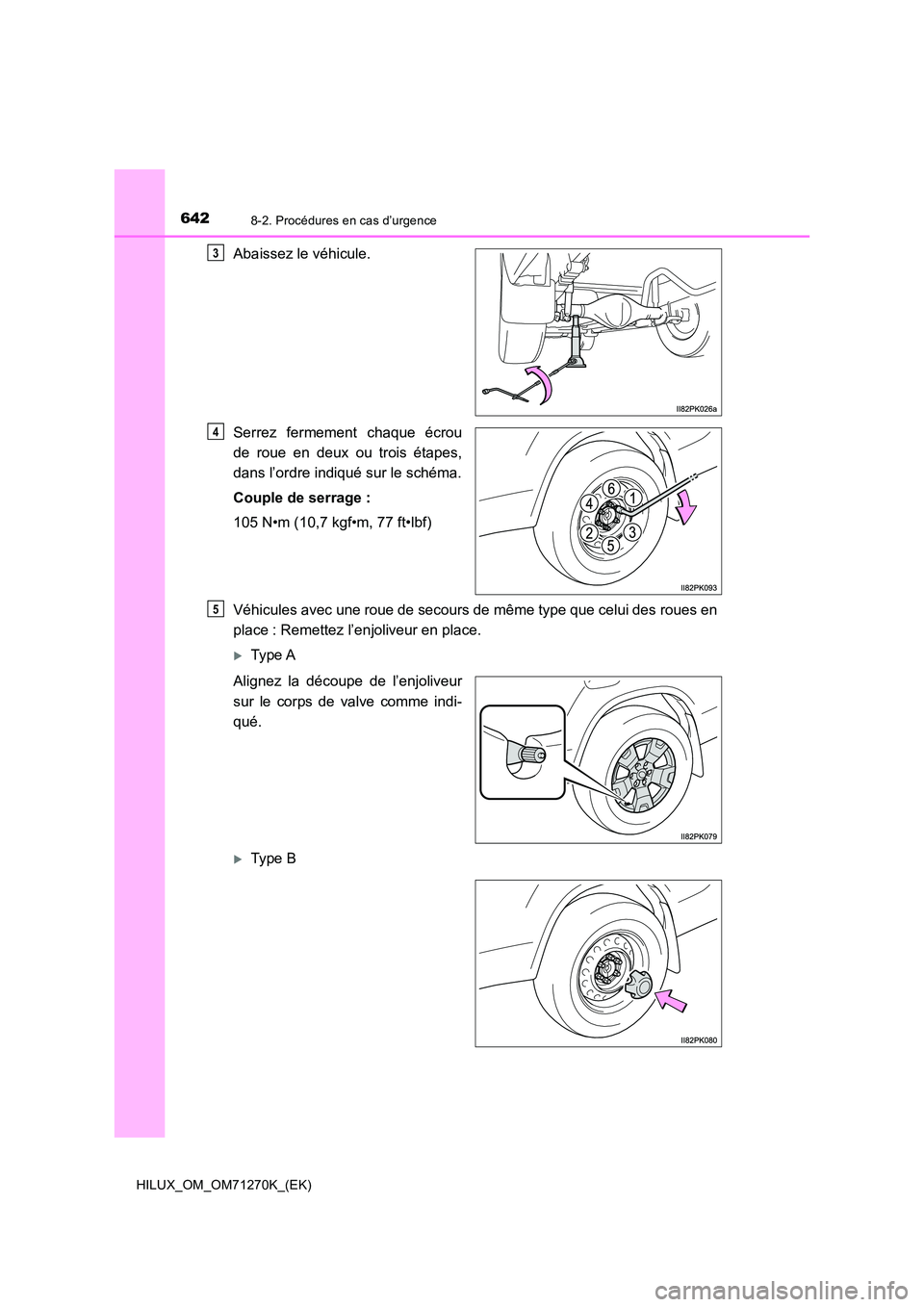

Abaissez le véhicule.
Serrez fermement chaque écrou
de roue en deux ou trois étapes,
dans l’ordre indiqué sur le schéma.
Couple de serrage :
105 N•m (10,7 kgf•m, 77 ft•lbf)
Véhicules avec une roue de secours de même type que celui des roues en
place : Remettez l’enjoliveur en place.
Type A
Alignez la découpe de l’enjoliveur
sur le corps de valve comme indi-
qué.
Type B
3
4
5

6438-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
8
En cas de problème
Type C
Couchez le pneu avec le corps de
la valve orienté vers le haut et met-
tez en place le support de maintien
en insérant la griffe dans l’orifice
de l’écrou de roue. Tournez la ral-
longe de la poignée de cric dans le
sens des aiguilles d’une montre
pour bien ajuster la chaîne.
Ensuite, assurez-vous que la griffe est
dans l’orifice de l’écrou de roue et que
le support de maintien est centré dans
le moyeu.
Support de maintien
Griffe
AVERTISSEMENT
■ Rangement du pneu dégonflé
Si vous ne respectez pas les étapes de rangement du pneu, vous risquez d’endom-
mager le support de la roue de secours et de perdre cette roue, ce qui pourrait occa-
sionner des blessures graves, voire mortelles.
Rangement du pneu dégonflé, du cric et des outils
incorrect
correct
1
1
2

6448-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)

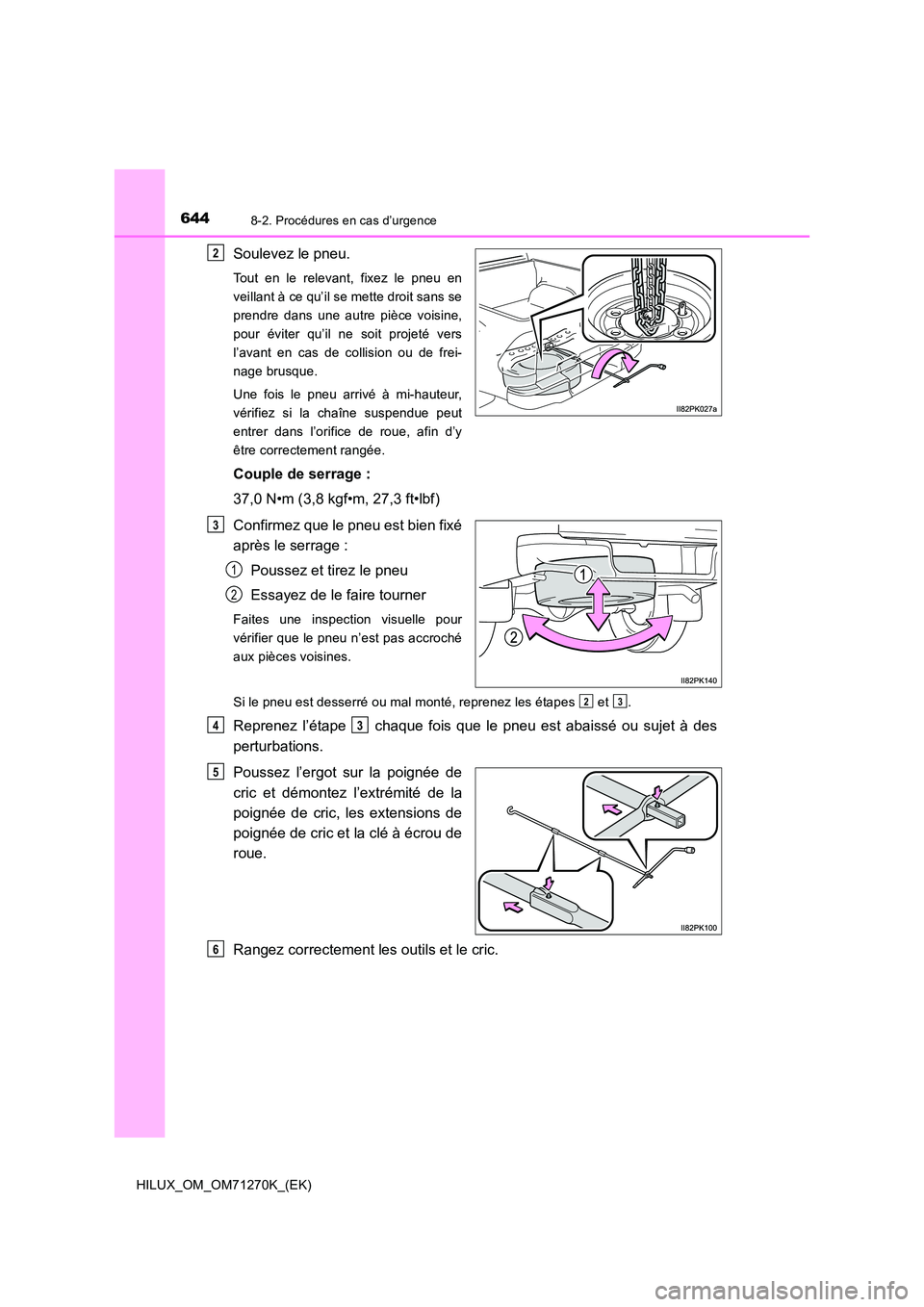

Soulevez le pneu.
Tout en le relevant, fixez le pneu en
veillant à ce qu’il se mette droit sans se
prendre dans une autre pièce voisine,
pour éviter qu’il ne soit projeté vers
l’avant en cas de collision ou de frei-
nage brusque.
Une fois le pneu arrivé à mi-hauteur,
vérifiez si la chaîne suspendue peut
entrer dans l’orifice de roue, afin d’y
être correctement rangée.
Couple de serrage :
37,0 N•m (3,8 kgf•m, 27,3 ft•lbf)
Confirmez que le pneu est bien fixé
après le serrage :
Poussez et tirez le pneu
Essayez de le faire tourner
Faites une inspection visuelle pour
vérifier que le pneu n’est pas accroché
aux pièces voisines.
Si le pneu est desserré ou mal monté, reprenez les étapes et .
Reprenez l’étape chaque fois que le pneu est abaissé ou sujet à des
perturbations.
Poussez l’ergot sur la poignée de
cric et démontez l’extrémité de la
poignée de cric, les extensions de
poignée de cric et la clé à écrou de
roue.
Rangez correctement les outils et le cric.
2
3
1
2
23
43
5
6

6458-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
8
En cas de problème

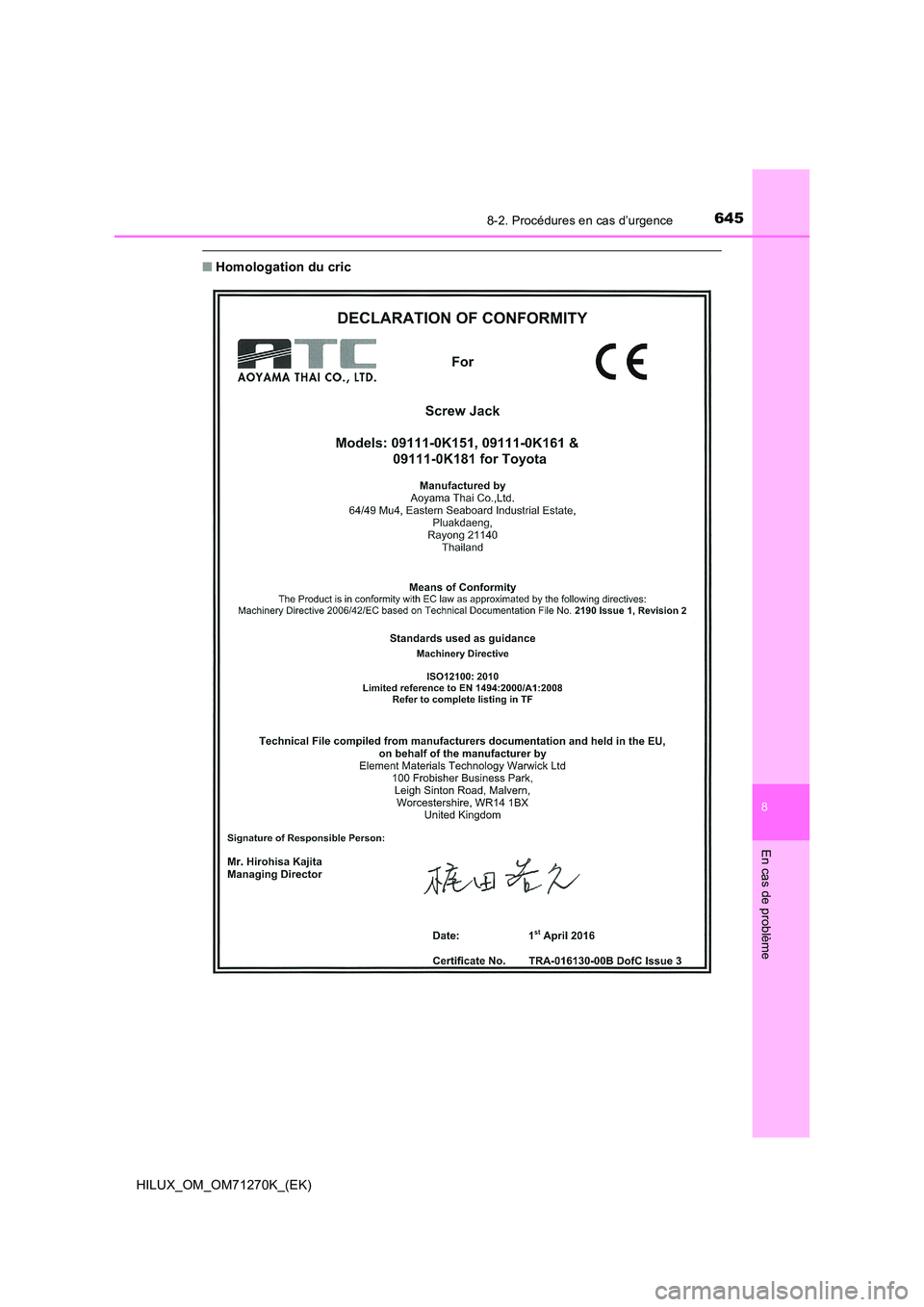

■Homologation du cric

6468-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)

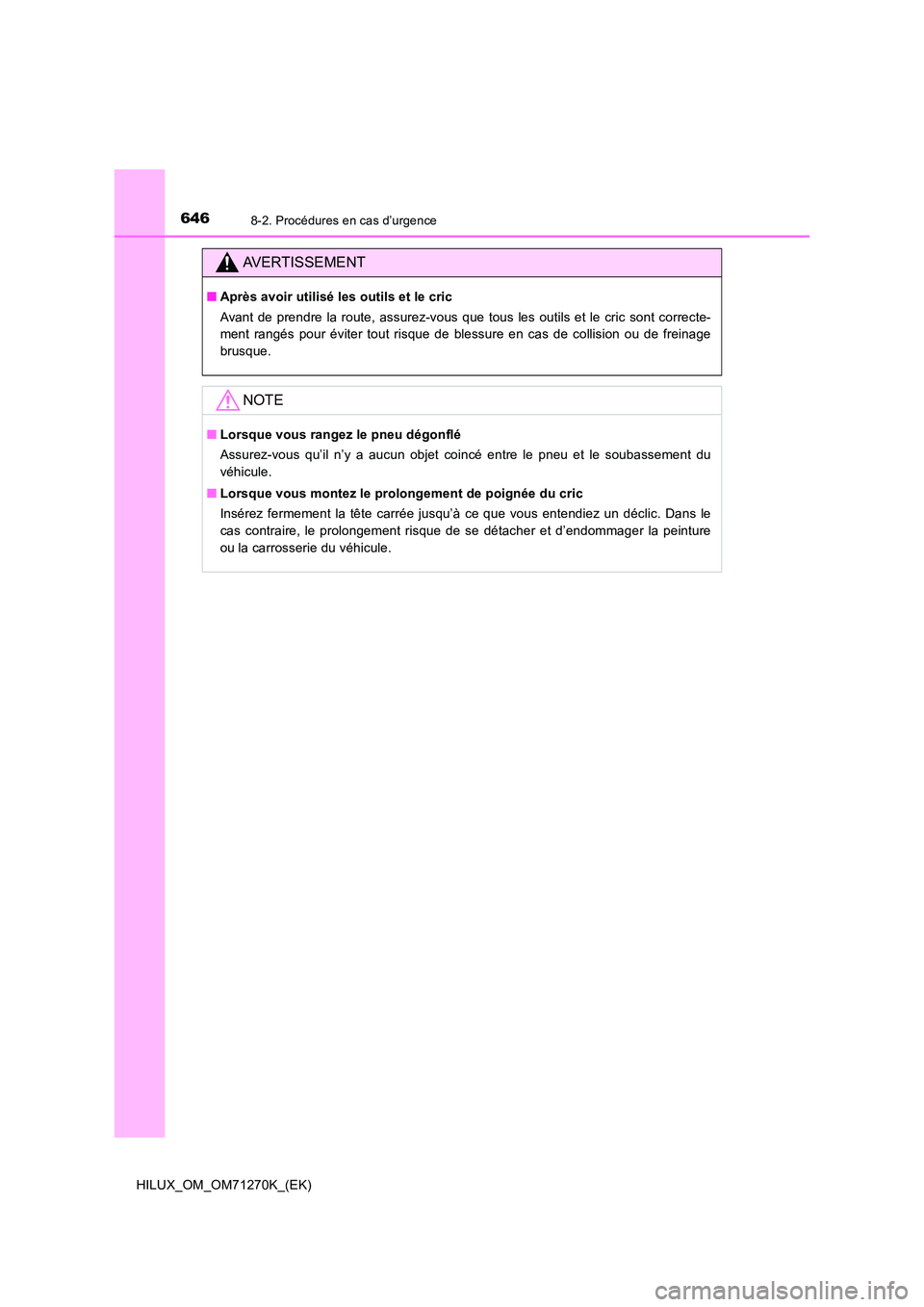

AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de prendre la route, assurez-vous que tous les outils et le cric sont correcte-
ment rangés pour éviter tout risque de blessure en cas de collision ou de freinage
brusque.
NOTE
■ Lorsque vous rangez le pneu dégonflé
Assurez-vous qu’il n’y a aucun objet coincé entre le pneu et le soubassement du
véhicule.
■ Lorsque vous montez le prolongement de poignée du cric
Insérez fermement la tête carrée jusqu’à ce que vous entendiez un déclic. Dans le
cas contraire, le prolongement risque de se détacher et d’endommager la peinture
ou la carrosserie du véhicule.

6478-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
8
En cas de problème

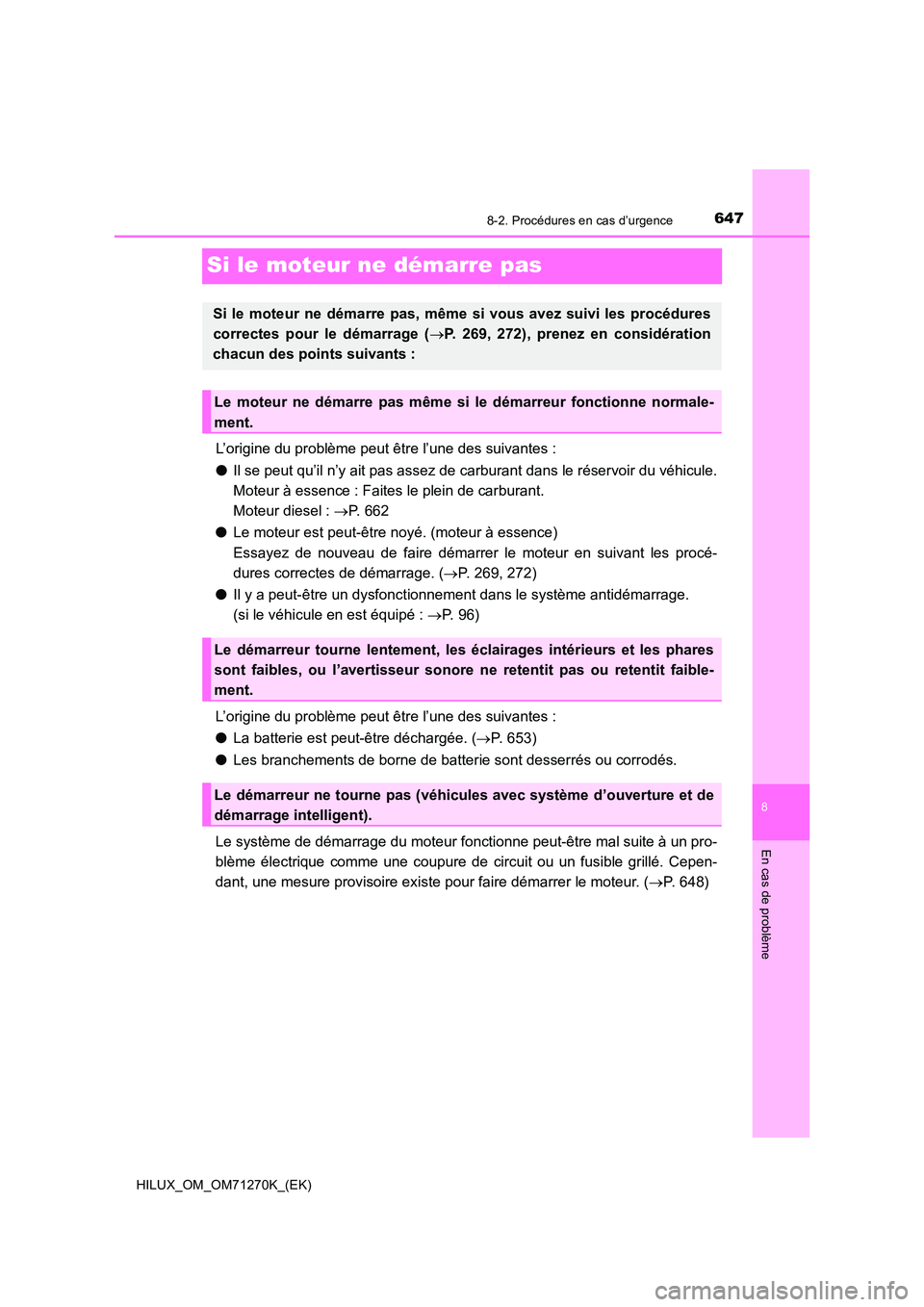

Si le moteur ne démarre pas
L’origine du problème peut être l’une des suivantes :
● Il se peut qu’il n’y ait pas assez de carburant dans le réservoir du véhicule.
Moteur à essence : Faites le plein de carburant.
Moteur diesel : P. 662
● Le moteur est peut-être noyé. (moteur à essence)
Essayez de nouveau de faire démarrer le moteur en suivant les procé-
dures correctes de démarrage. ( P. 269, 272)
● Il y a peut-être un dysfonctionnement dans le système antidémarrage.
(si le véhicule en est équipé : P. 9 6 )
L’origine du problème peut être l’une des suivantes :
● La batterie est peut-être déchargée. (P. 653)
● Les branchements de borne de batterie sont desserrés ou corrodés.
Le système de démarrage du moteur fonctionne peut-être mal suite à un pro-
blème électrique comme une coupure de circuit ou un fusible grillé. Cepen-
dant, une mesure provisoire existe pour faire démarrer le moteur. ( P. 648)
Si le moteur ne démarre pas, même si vous avez suivi les procédures
correctes pour le démarrage ( P. 269, 272), prenez en considération
chacun des points suivants :
Le moteur ne démarre pas même si le démarreur fonctionne normale-
ment.
Le démarreur tourne lentement, les éclairages intérieurs et les phares
sont faibles, ou l’avertisseur sonore ne retentit pas ou retentit faible-
ment.
Le démarreur ne tourne pas (véhicules avec système d’ouverture et de
démarrage intelligent).

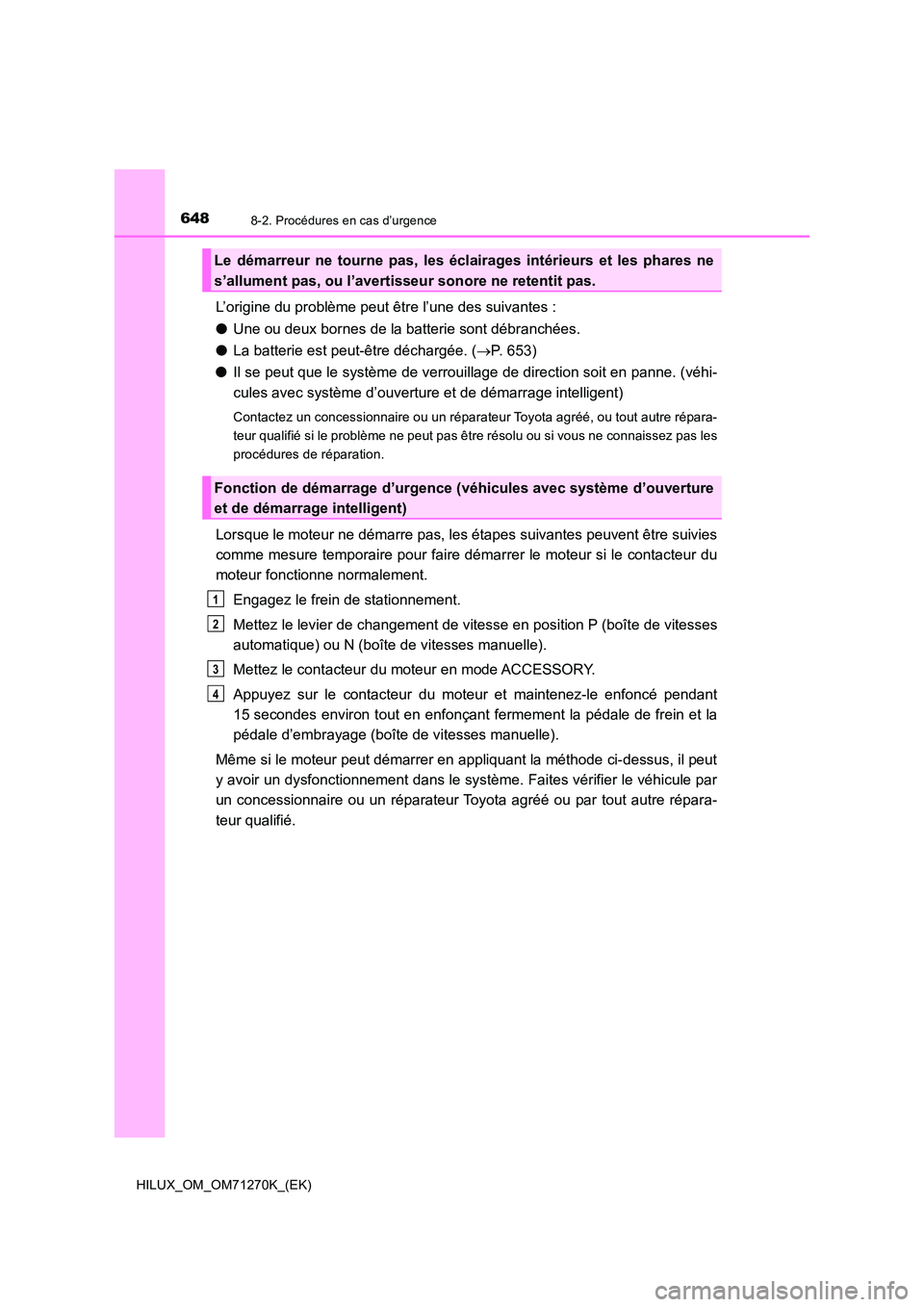

6488-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
L’origine du problème peut être l’une des suivantes :
● Une ou deux bornes de la batterie sont débranchées.
● La batterie est peut-être déchargée. (P. 653)
● Il se peut que le système de verrouillage de direction soit en panne. (véhi-
cules avec système d’ouverture et de démarrage intelligent)
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre répara-
teur qualifié si le problème ne peut pas être résolu ou si vous ne connaissez pas les
procédures de réparation.
Lorsque le moteur ne démarre pas, les étapes suivantes peuvent être suivies
comme mesure temporaire pour faire démar rer le moteur si le contacteur du
moteur fonctionne normalement.
Engagez le frein de stationnement.
Mettez le levier de changement de vitesse en position P (boîte de vitesses
automatique) ou N (boîte de vitesses manuelle).
Mettez le contacteur du moteur en mode ACCESSORY.
Appuyez sur le contacteur du moteur et maintenez-le enfoncé pendant
15 secondes environ tout en enfonçant fermement la pédale de frein et la
pédale d’embrayage (boîte de vitesses manuelle).
Même si le moteur peut démarrer en appliquant la méthode ci-dessus, il peut
y avoir un dysfonctionnement dans le système. Faites vérifier le véhicule par
un concessionnaire ou un réparateur Toyota agréé ou par tout autre répara-
teur qualifié.
Le démarreur ne tourne pas, les écl airages intérieurs et les phares ne
s’allument pas, ou l’avertisseur sonore ne retentit pas.
Fonction de démarrage d’urgence (véhicules avec système d’ouverture
et de démarrage intelligent)
1
2
3
4

6498-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)
8
En cas de problème

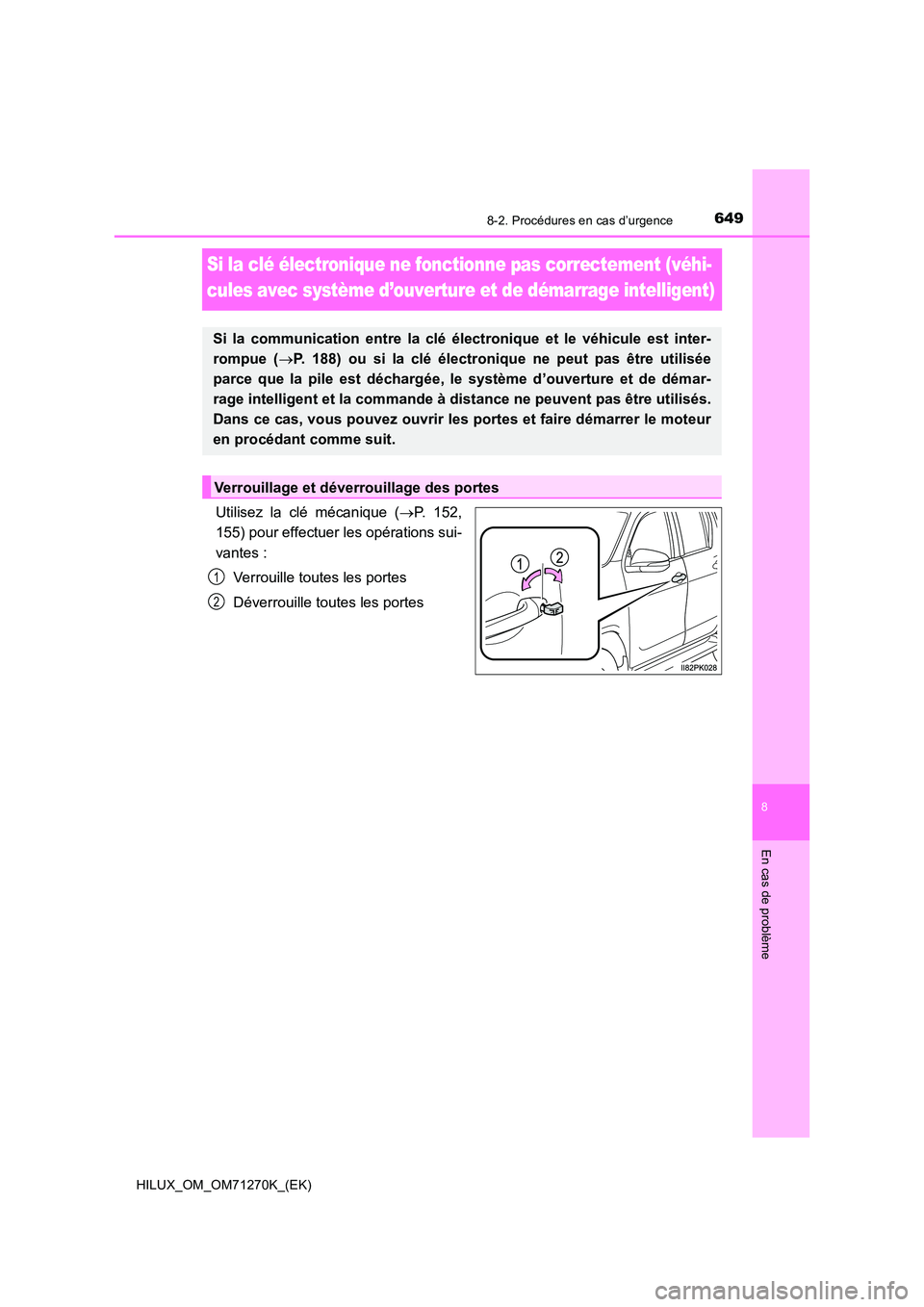

Si la clé électronique ne fonctionne pas correctement (véhi-
cules avec système d’ouverture et de démarrage intelligent)
Utilisez la clé mécanique ( P. 152,
155) pour effectuer les opérations sui-
vantes :
Verrouille toutes les portes
Déverrouille toutes les portes
Si la communication entre la clé élect ronique et le véhicule est inter-
rompue ( P. 188) ou si la clé électronique ne peut pas être utilisée
parce que la pile est déchargée, le système d’ouverture et de démar-
rage intelligent et la commande à distance ne peuvent pas être utilisés.
Dans ce cas, vous pouvez ouvrir les portes et faire démarrer le moteur
en procédant comme suit.
Verrouillage et déve rrouillage des portes
1
2

6508-2. Procédures en cas d’urgence
HILUX_OM_OM71270K_(EK)

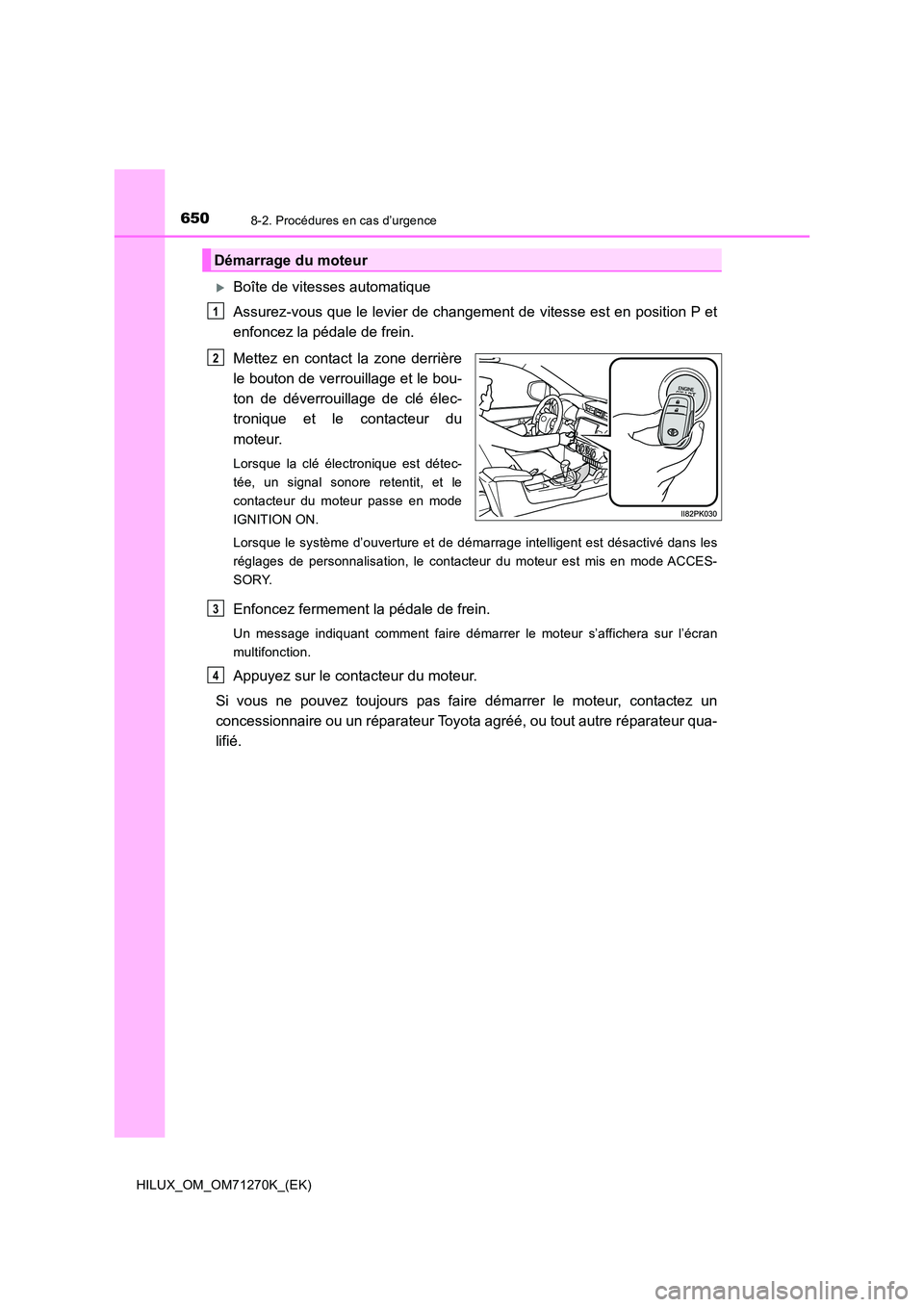

Boîte de vitesses automatique
Assurez-vous que le levier de changement de vitesse est en position P et
enfoncez la pédale de frein.
Mettez en contact la zone derrière
le bouton de verrouillage et le bou-
ton de déverrouillage de clé élec-
tronique et le contacteur du
moteur.
Lorsque la clé électronique est détec-
tée, un signal sonore retentit, et le
contacteur du moteur passe en mode
IGNITION ON.
Lorsque le système d’ouverture et de démarrage intelligent est désactivé dans les
réglages de personnalisation, le contacteur du moteur est mis en mode ACCES-
SORY.
Enfoncez fermement la pédale de frein.
Un message indiquant comment faire démarrer le moteur s’affichera sur l’écran
multifonction.
Appuyez sur le contacteur du moteur.
Si vous ne pouvez toujours pas faire démarrer le moteur, contactez un
concessionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qua-
lifié.
Démarrage du moteur
1
2
3
4
