TOYOTA HILUX 2019 Omistajan Käsikirja (in Finnish)

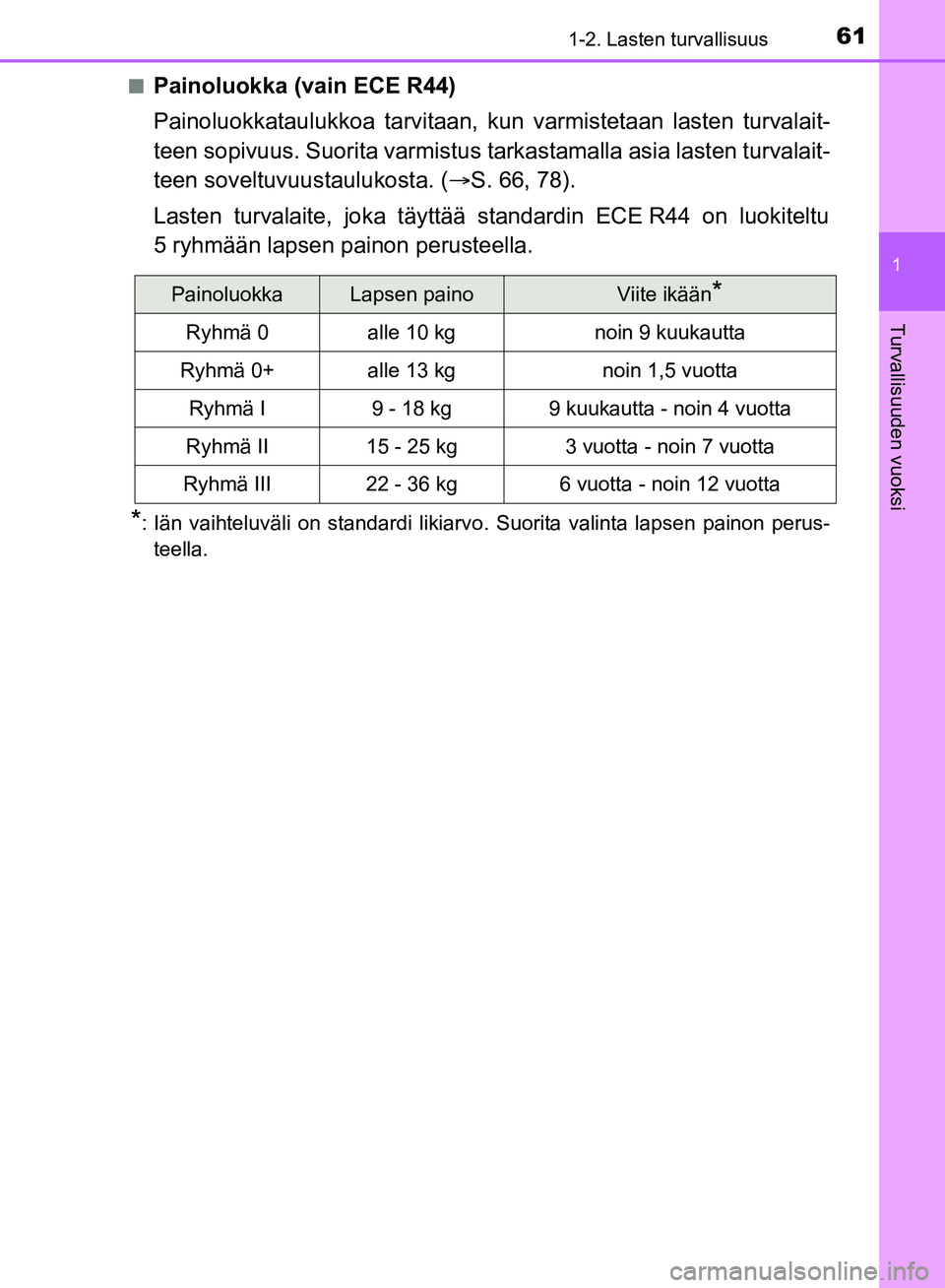

611-2. Lasten turvallisuus
1
HILUX_OM_OM0K375FI_(EE)
Turvallisuuden vuoksi
nPainoluokka (vain ECE R44)
Painoluokkataulukkoa tarvitaan, kun varmistetaan lasten turvalait-
teen sopivuus. Suorita varmistus tarkastamalla asia lasten turvalait-
teen soveltuvuustaulukosta. ( S. 66, 78).
Lasten turvalaite, joka täyttää standardin ECE R44 on luokiteltu
5 ryhmään lapsen painon perusteella.
*: Iän vaihteluväli on standardi likiarvo . Suorita valinta lapsen painon perus-
teella.
PainoluokkaLapsen painoViite ikään*
Ryhmä 0alle 10 kgnoin 9 kuukautta
Ryhmä 0+alle 13 kgnoin 1,5 vuotta
Ryhmä I9 - 18 kg9 kuukautta - noin 4 vuotta
Ryhmä II15 - 25 kg3 vuotta - noin 7 vuotta
Ryhmä III22 - 36 kg6 vuotta - noin 12 vuotta
OM0K375FI.book Page 61 Thur sday, May 31, 2018 11:24 AM

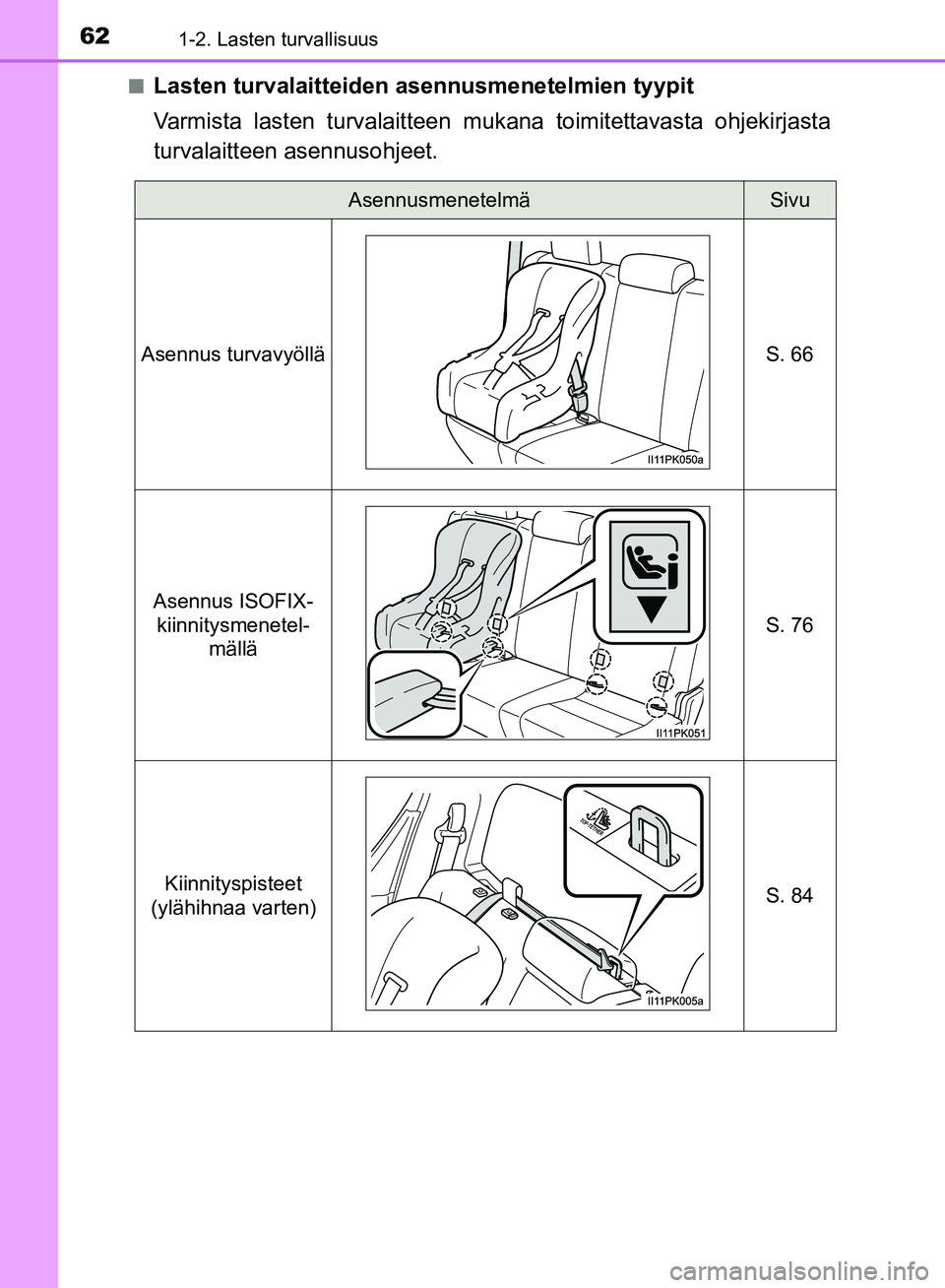

621-2. Lasten turvallisuus
HILUX_OM_OM0K375FI_(EE)n
Lasten turvalaitteiden
asennusmenetelmien tyypit
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta
turvalaitteen asennusohjeet.
AsennusmenetelmäSivu
Asennus turvavyöllä S. 66
Asennus ISOFIX- kiinnitysmenetel- mällä S. 76
Kiinnityspisteet
(ylähihnaa varten)
S. 84
OM0K375FI.book Page 62 Thur sday, May 31, 2018 11:24 AM

631-2. Lasten turvallisuus
1
HILUX_OM_OM0K375FI_(EE)
Turvallisuuden vuoksi

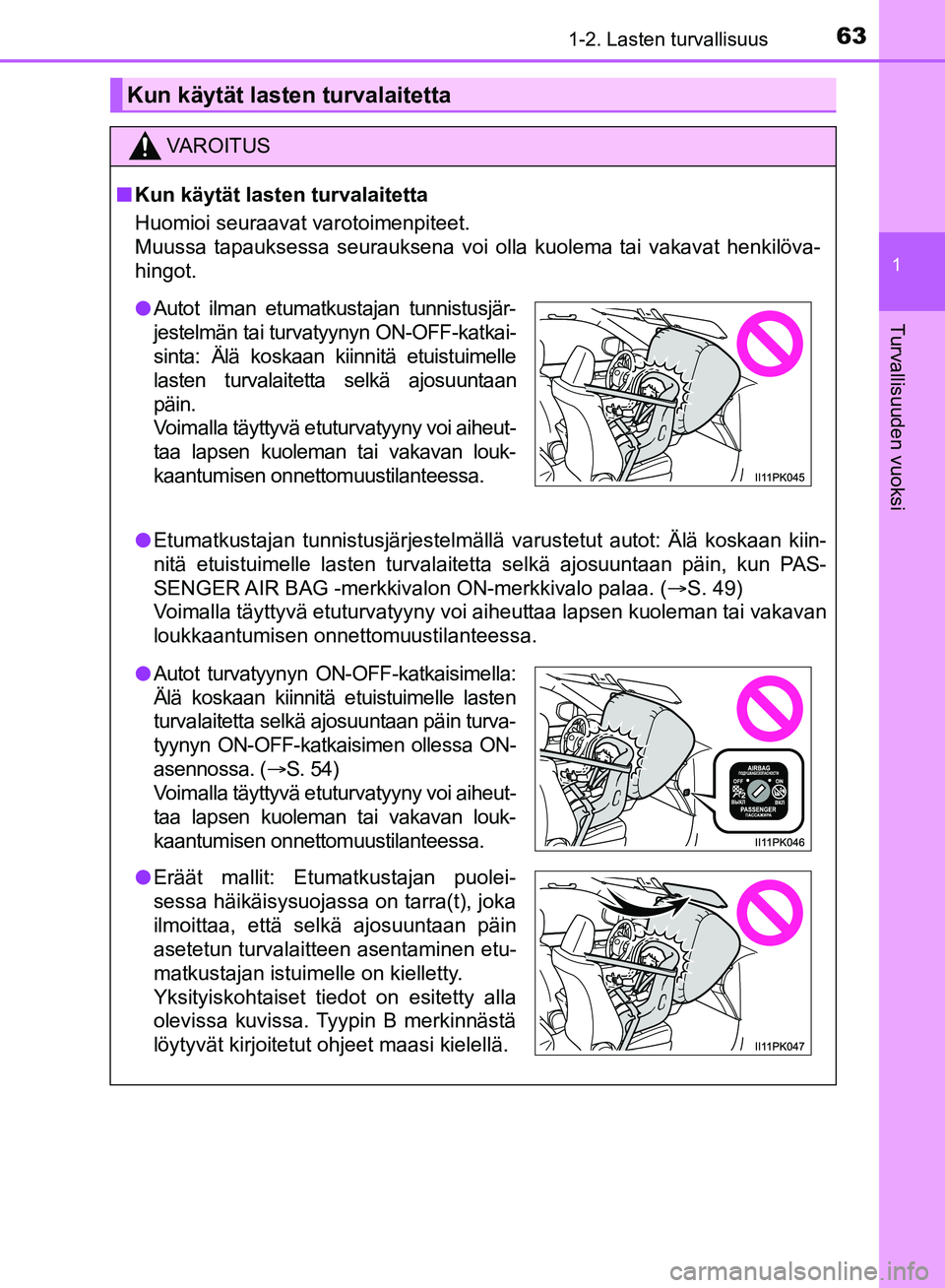

Kun käytät lasten turvalaitetta
VAROITUS
n Kun käytät lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Etumatkustajan tunnistusjärjestelmällä varustetut autot: Älä koskaan kiin-
nitä etuistuimelle lasten turvalaitetta selkä ajosuuntaan päin, kun PAS-
SENGER AIR BAG -merkkival on ON-merkkivalo palaa. (S. 49)
Voimalla täyttyvä etuturvatyyny voi aiheuttaa lapsen kuoleman tai vakavan
loukkaantumisen onnettomuustilanteessa.
lAutot ilman etumatkustajan tunnistusjär-
jestelmän tai turvatyynyn ON-OFF-katkai-
sinta: Älä koskaan kiinnitä etuistuimelle
lasten turvalaitetta selkä ajosuuntaan
päin.
Voimalla täyttyvä etuturvatyyny voi aiheut-
taa lapsen kuoleman tai vakavan louk-
kaantumisen onnettomuustilanteessa.
l Autot turvatyynyn ON-OFF-katkaisimella:
Älä koskaan kiinnitä etuistuimelle lasten
turvalaitetta selkä ajosuuntaan päin turva-
tyynyn ON-OFF-katkaisimen ollessa ON-
asennossa. ( S. 54)
Voimalla täyttyvä etuturvatyyny voi aiheut-
taa lapsen kuoleman tai vakavan louk-
kaantumisen onnettomuustilanteessa.
l Eräät mallit: Etumatkustajan puolei-
sessa häikäisysuojassa on tarra(t), joka
ilmoittaa, että selkä ajosuuntaan päin
asetetun turvalaitteen asentaminen etu-
matkustajan istuimelle on kielletty.
Yksityiskohtaiset tiedot on esitetty alla
olevissa kuvissa. Tyypin B merkinnästä
löytyvät kirjoitetut ohjeet maasi kielellä.
OM0K375FI.book Page 63 Thur sday, May 31, 2018 11:24 AM

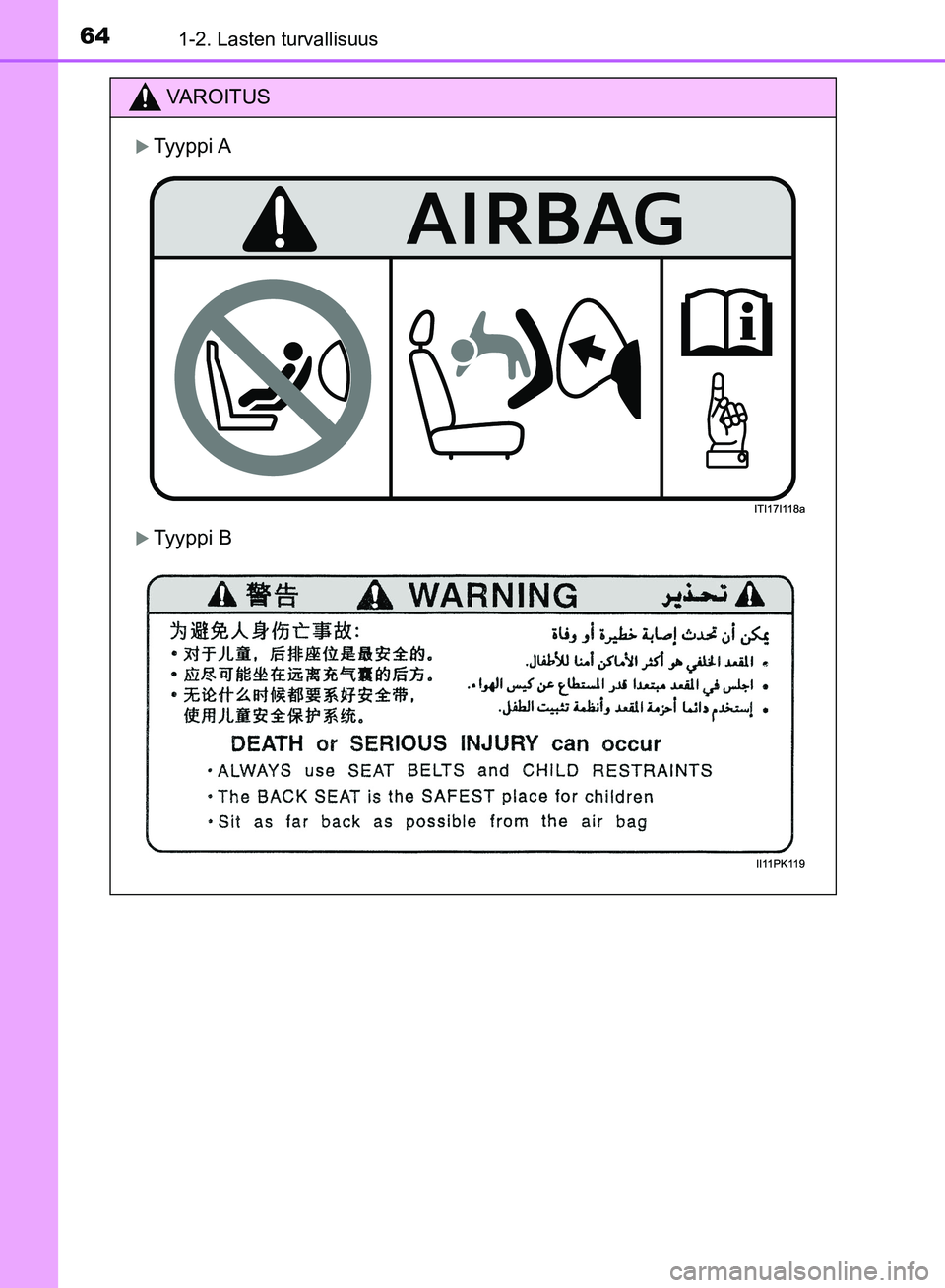

641-2. Lasten turvallisuus
HILUX_OM_OM0K375FI_(EE)
VAROITUS
Tyyppi A
Tyyppi B
OM0K375FI.book Page 64 Thursday, May 31, 2018 11:24 AM

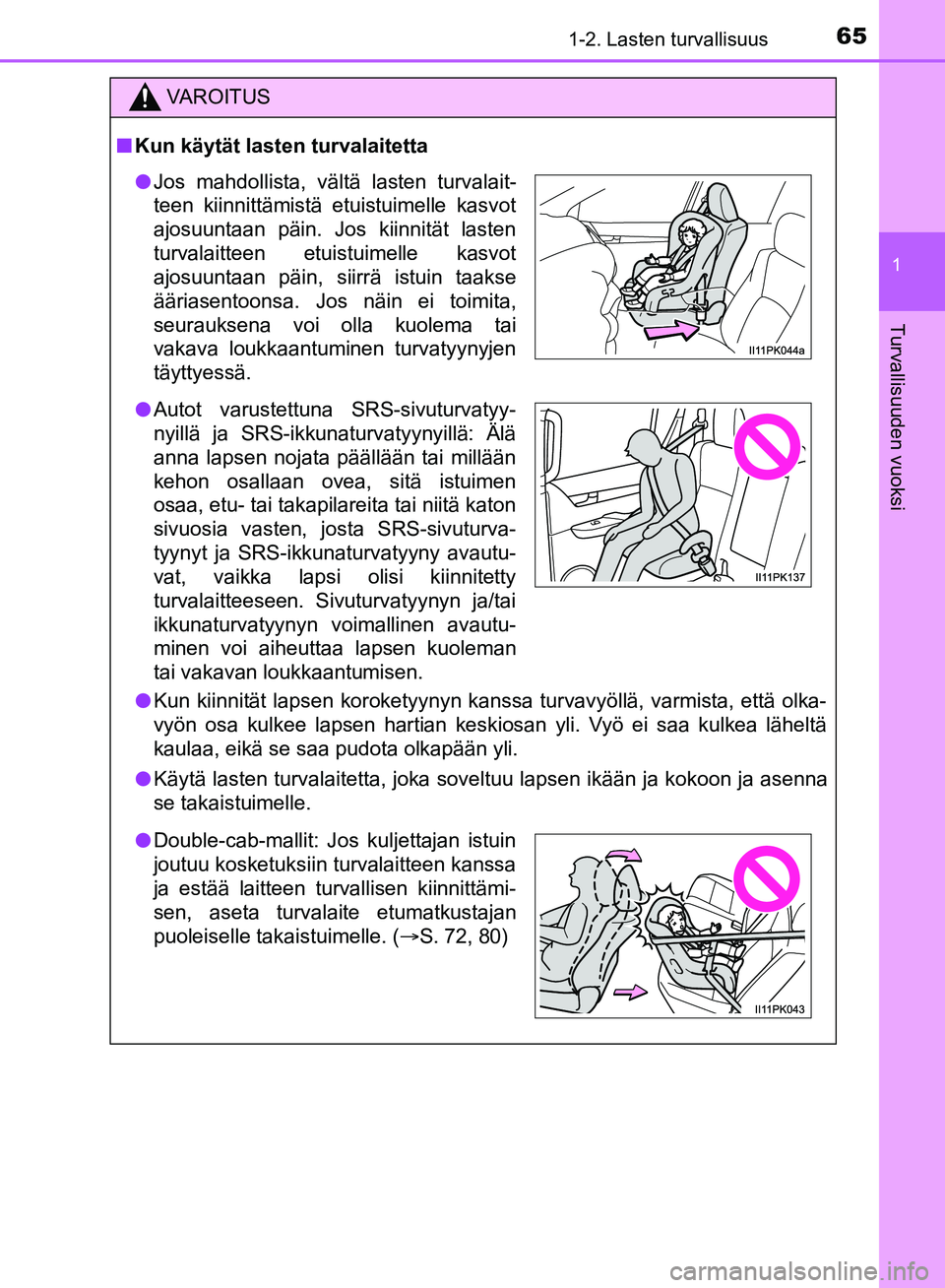

651-2. Lasten turvallisuus
1
HILUX_OM_OM0K375FI_(EE)
Turvallisuuden vuoksi
VAROITUS
n Kun käytät lasten turvalaitetta
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olka-
vyön osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olkapään yli.
l Käytä lasten turvalaitetta, joka soveltuu lapsen ikään ja kokoon ja asenna
se takaistuimelle.
lJos mahdollista, vältä lasten turvalait-
teen kiinnittämistä etuistuimelle kasvot
ajosuuntaan päin. Jos kiinnität lasten
turvalaitteen etuistuimelle kasvot
ajosuuntaan päin, siirrä istuin taakse
ääriasentoonsa. Jos näin ei toimita,
seurauksena voi olla kuolema tai
vakava loukkaantuminen turvatyynyjen
täyttyessä.
l Autot varustettuna SRS-sivuturvatyy-
nyillä ja SRS-ikkunaturvatyynyillä: Älä
anna lapsen nojata päällään tai millään
kehon osallaan ovea, sitä istuimen
osaa, etu- tai takapilareita tai niitä katon
sivuosia vasten, josta SRS-sivuturva-
tyynyt ja SRS-ikkunaturvatyyny avautu-
vat, vaikka lapsi olisi kiinnitetty
turvalaitteeseen. Sivuturvatyynyn ja/tai
ikkunaturvatyynyn voimallinen avautu-
minen voi aiheuttaa lapsen kuoleman
tai vakavan loukkaantumisen.
lDouble-cab-mallit: Jos kuljettajan istuin
joutuu kosketuksiin turvalaitteen kanssa
ja estää laitteen turvallisen kiinnittämi-
sen, aseta turvalaite etumatkustajan
puoleiselle takaistuimelle. ( S. 72, 80)
OM0K375FI.book Page 65 Thur sday, May 31, 2018 11:24 AM

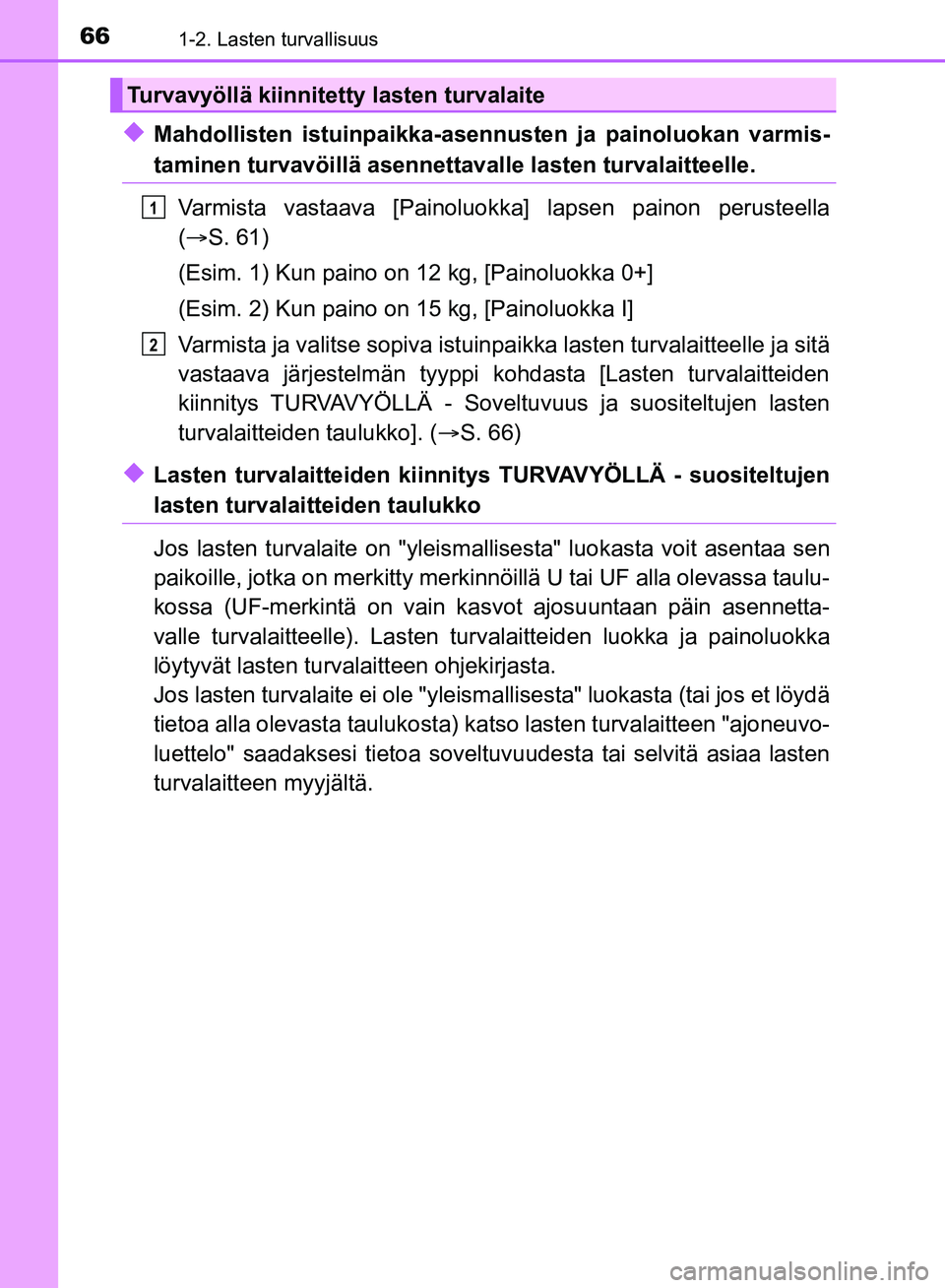

661-2. Lasten turvallisuus
HILUX_OM_OM0K375FI_(EE)
uMahdollisten istuinpaikka-asennusten ja painoluokan varmis-
taminen turvavöillä asennettavalle lasten turvalaitteelle.
Varmista vastaava [Painoluokk a] lapsen painon perusteella
(  S. 61)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Varmista ja valitse sopiva istuinpa ikka lasten turvalaitteelle ja sitä
vastaava järjestelmän tyyppi kohdasta [Lasten turvalaitteiden
kiinnitys TURVAVYÖLLÄ - Sovelt uvuus ja suositeltujen lasten
turvalaitteiden taulukko]. ( S. 66)
uLasten turvalaitteiden kiinnity s TURVAVYÖLLÄ - suositeltujen
lasten turvalaitteiden taulukko
Jos lasten turvalaite on "yleismallis esta" luokasta voit asentaa sen
paikoille, jotka on merkitty merkinnöillä U tai UF alla olevassa taulu-
kossa (UF-merkintä on vain ka svot ajosuuntaan päin asennetta-
valle turvalaitteelle). Lasten turvalaitteiden luokka ja painoluokka
löytyvät lasten turvalaitteen ohjekirjasta.
Jos lasten turvalaite ei ole "yleisma llisesta" luokasta (tai jos et löydä
tietoa alla olevasta taulukosta) katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa sovelt uvuudesta tai selvitä asiaa lasten
turvalaitteen myyjältä.
Turvavyöllä kiinnitetty lasten turvalaite
1
2
OM0K375FI.book Page 66 Thur sday, May 31, 2018 11:24 AM

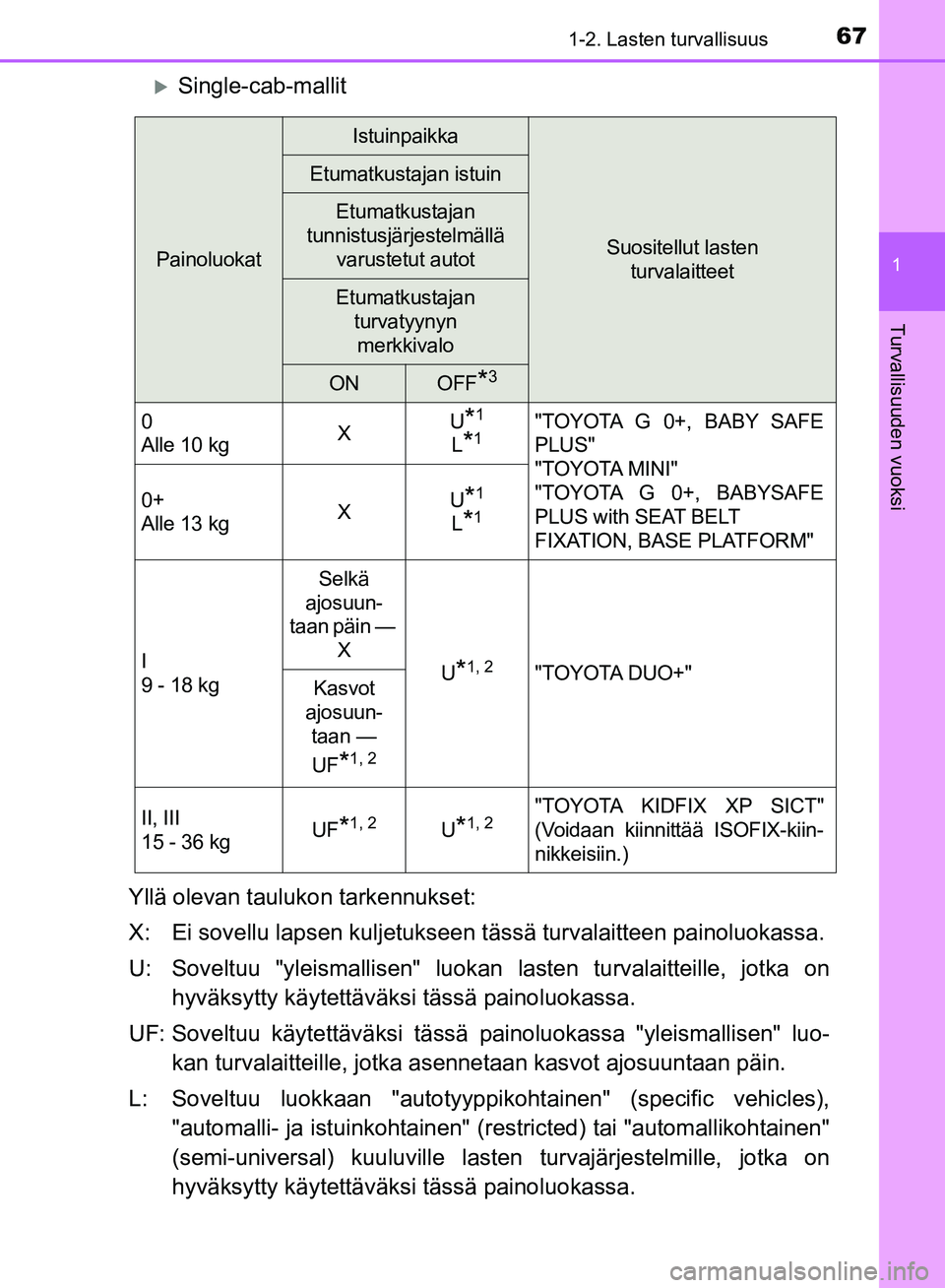

671-2. Lasten turvallisuus
1
HILUX_OM_OM0K375FI_(EE)
Turvallisuuden vuoksi
Single-cab-mallit
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luo- kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppikohtainen" (specific vehicles), "automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
Painoluokat
Istuinpaikka
Suositellut lasten turvalaitteet
Etumatkustajan istuin
Etumatkustajan
tunnistusjärjestelmällä varustetut autot
Etumatkustajan turvatyynyn
merkkivalo
ONOFF*3
0
Alle 10 kg XU*1
L*1"TOYOTA G 0+, BABY SAFE
PLUS"
"TOYOTA MINI"
"TOYOTA G 0+, BABYSAFE
PLUS with SEAT BELT
FIXATION, BASE PLATFORM"
0+
Alle 13 kg
XU
*1
L*1
I
9 - 18 kg Selkä
ajosuun-
taan päin — X U*1, 2"TOYOTA DUO+"
Kasvot
ajosuun-
taan —
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2"TOYOTA KIDFIX XP SICT"
(Voidaan kiinnittää ISOFIX-kiin-
nikkeisiin.)
OM0K375FI.book Page 67 Thur
sday, May 31, 2018 11:24 AM

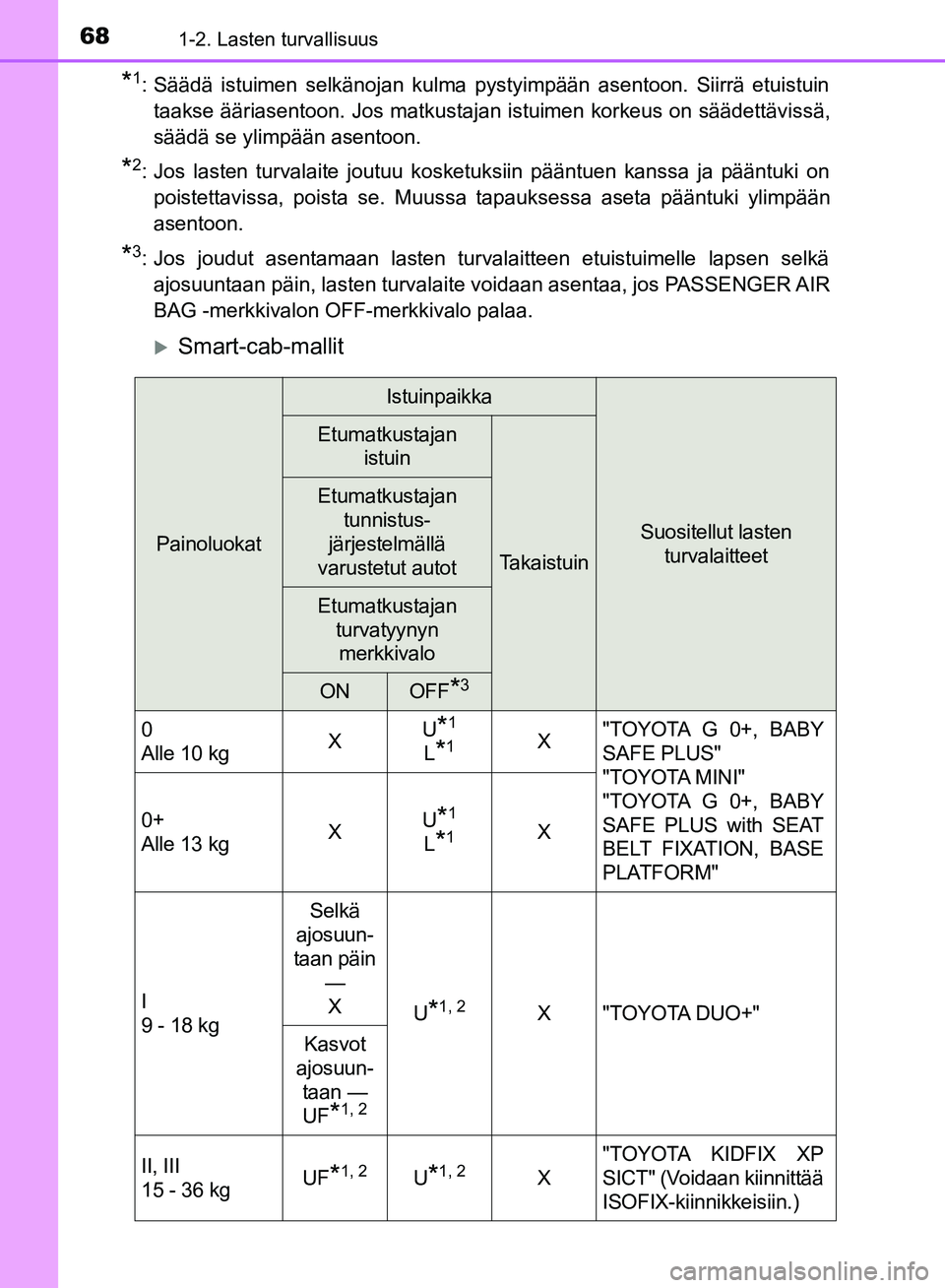

681-2. Lasten turvallisuus
HILUX_OM_OM0K375FI_(EE)
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuintaakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkäajosuuntaan päin, lasten turvalaite voidaan asentaa, jos PASSENGER AIR
BAG -merkkivalon OFF-merkkivalo palaa.
Smart-cab-mallit
Painoluokat
Istuinpaikka
Suositellut lasten turvalaitteet
Etumatkustajan istuin
Takaistuin
Etumatkustajan tunnistus-
järjestelmällä
varustetut autot
Etumatkustajan turvatyynyn merkkivalo
ONOFF*3
0
Alle 10 kg X
U*1
L*1X"TOYOTA G 0+, BABY
SAFE PLUS"
"TOYOTA MINI"
"TOYOTA G 0+, BABY
SAFE PLUS with SEAT
BELT FIXATION, BASE
PLATFORM"
0+
Alle 13 kg
XU
*1
L*1X
I
9 - 18 kg Selkä
ajosuun-
taan päin —
X U
*1, 2X "TOYOTA DUO+"
Kasvot
ajosuun- taan — UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2X"TOYOTA KIDFIX XP
SICT" (Voidaan kiinnittää
ISOFIX-kiinnikkeisiin.)
OM0K375FI.book Page 68 Thur
sday, May 31, 2018 11:24 AM

691-2. Lasten turvallisuus
1
HILUX_OM_OM0K375FI_(EE)
Turvallisuuden vuoksi

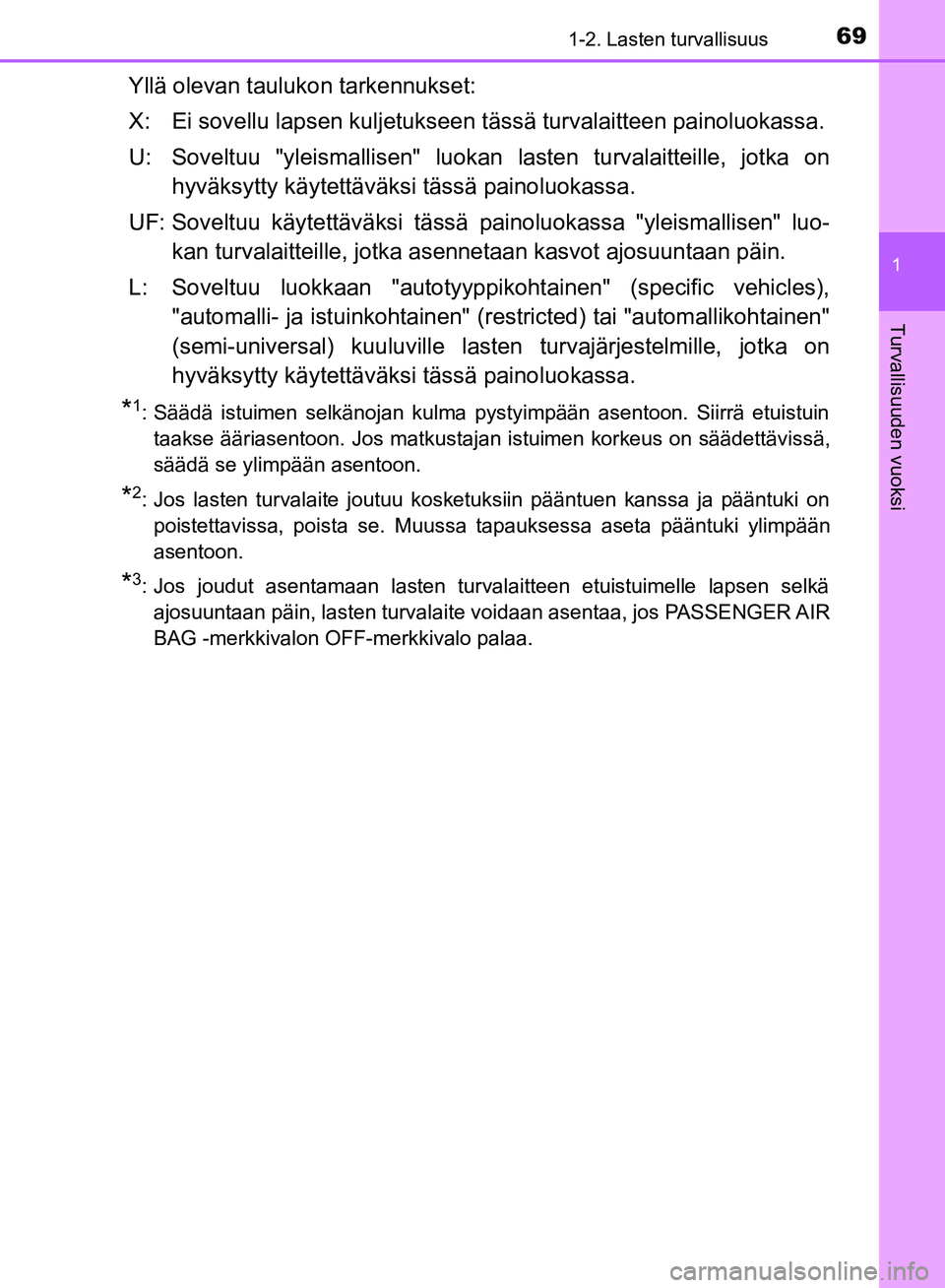

Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luo- kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppikohtainen" (specific vehicles), "automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuintaakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkäajosuuntaan päin, lasten turvalaite voidaan asentaa, jos PASSENGER AIR
BAG -merkkivalon OFF-merkkivalo palaa.
OM0K375FI.book Page 69 Thur sday, May 31, 2018 11:24 AM

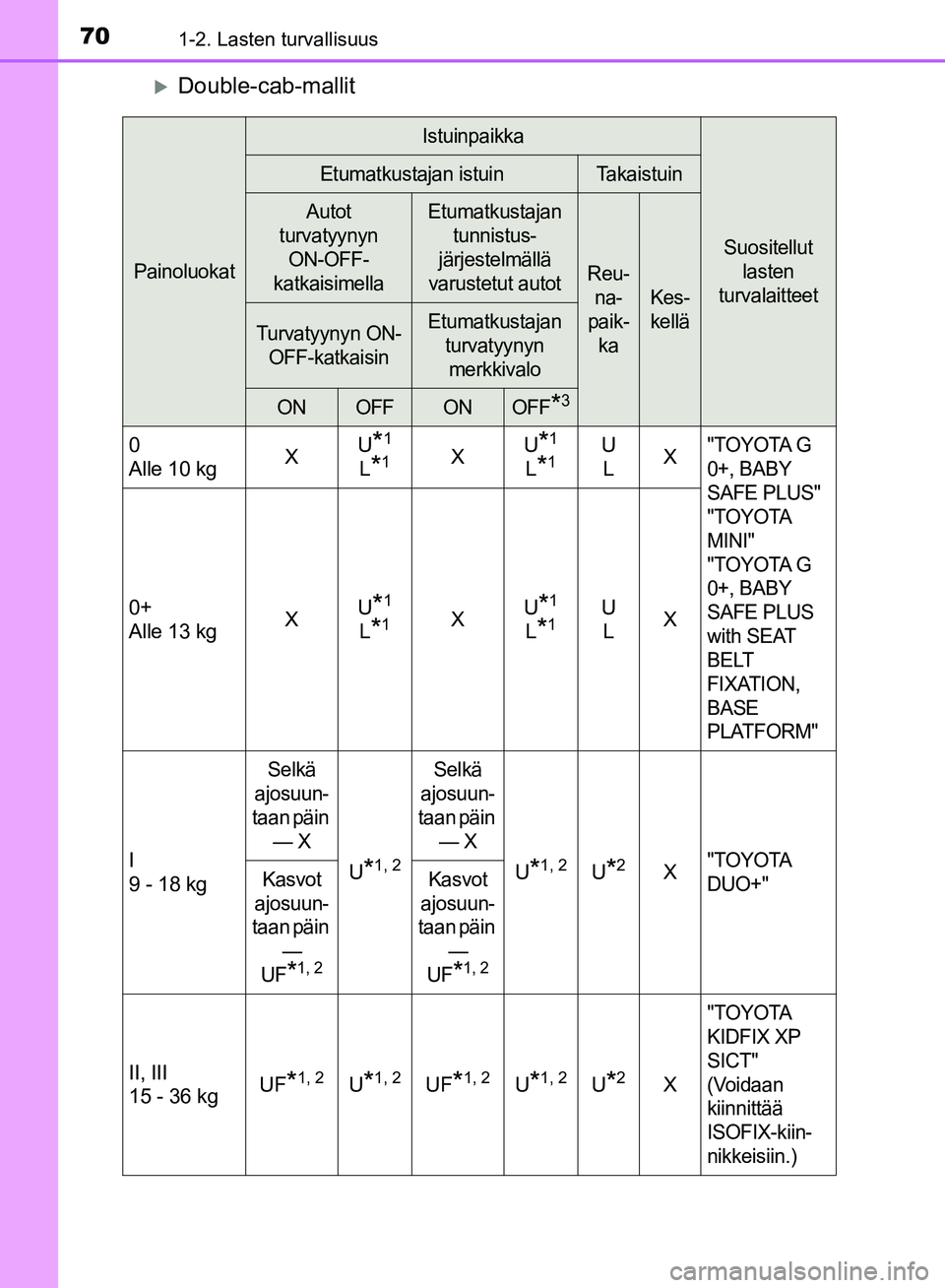

701-2. Lasten turvallisuus
HILUX_OM_OM0K375FI_(EE)
Double-cab-mallit
Painoluokat
Istuinpaikka
Suositellut lasten
turvalaitteet
Etumatkustajan istuinTakaistuin
Autot
turvatyynyn ON-OFF-
katkaisimellaEtumatkustajan
tunnistus-
järjestelmällä
varustetut autot
Reu-
na-
paik-
ka
Kes-kellä
Turvatyynyn ON- OFF-katkaisinEtumatkustajan
turvatyynyn merkkivalo
ONOFFONOFF*3
0
Alle 10 kg XU*1
L*1XU*1
L*1U
L X"TOYOTA G
0+, BABY
SAFE PLUS"
"TOYOTA
MINI"
"TOYOTA G
0+, BABY
SAFE PLUS
with SEAT
BELT
FIXATION,
BASE
PLATFORM"
0+
Alle 13 kg
XU*1
L*1XU*1
L*1U
L X
I
9 - 18 kg
Selkä
ajosuun-
taan päin — X
U*1, 2
Selkä
ajosuun-
taan päin — X
U*1, 2U*2X"TOYOTA
DUO+"
Kasvot
ajosuun-
taan päin
—
UF
*1, 2
Kasvot
ajosuun-
taan päin
—
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2UF*1, 2U*1, 2U*2X
"TOYOTA
KIDFIX XP
SICT"
(Voidaan
kiinnittää
ISOFIX-kiin-
nikkeisiin.)
OM0K375FI.book Page 70 Thur
sday, May 31, 2018 11:24 AM
