5397-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)
7
Manutenzione e cura
QFari abbaglianti/anabbaglianti (fari alogeni di tipo A)

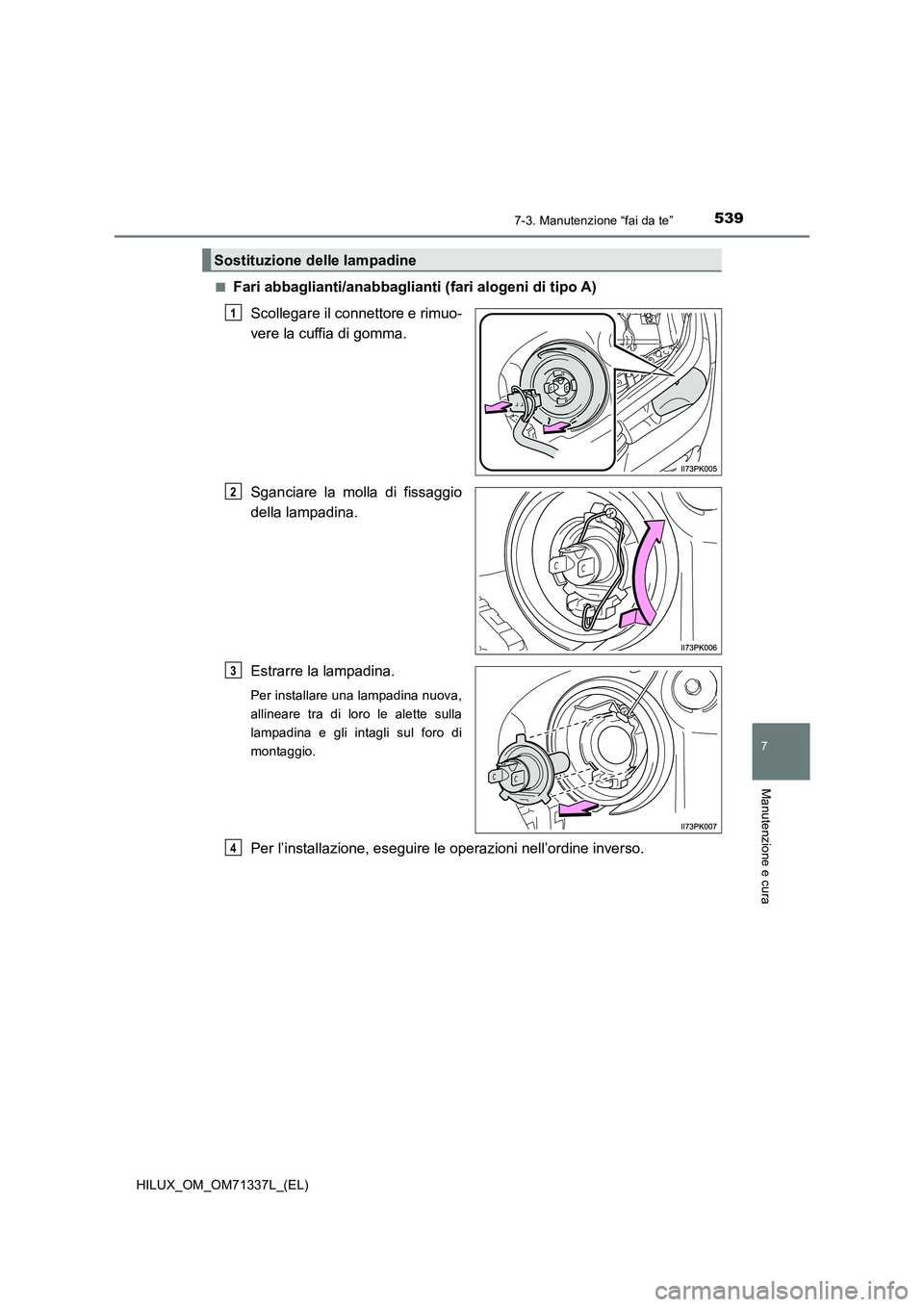

Scollegare il connettore e rimuo-
vere la cuffia di gomma.
Sganciare la molla di fissaggio
della lampadina.
Estrarre la lampadina.
Per installare una lampadina nuova,
allineare tra di loro le alette sulla
lampadina e gli intagli sul foro di
montaggio.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
Sostituzione delle lampadine
1
2
3
4

5407-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)Q
Fari anabbaglianti (fari alogeni di tipo B)

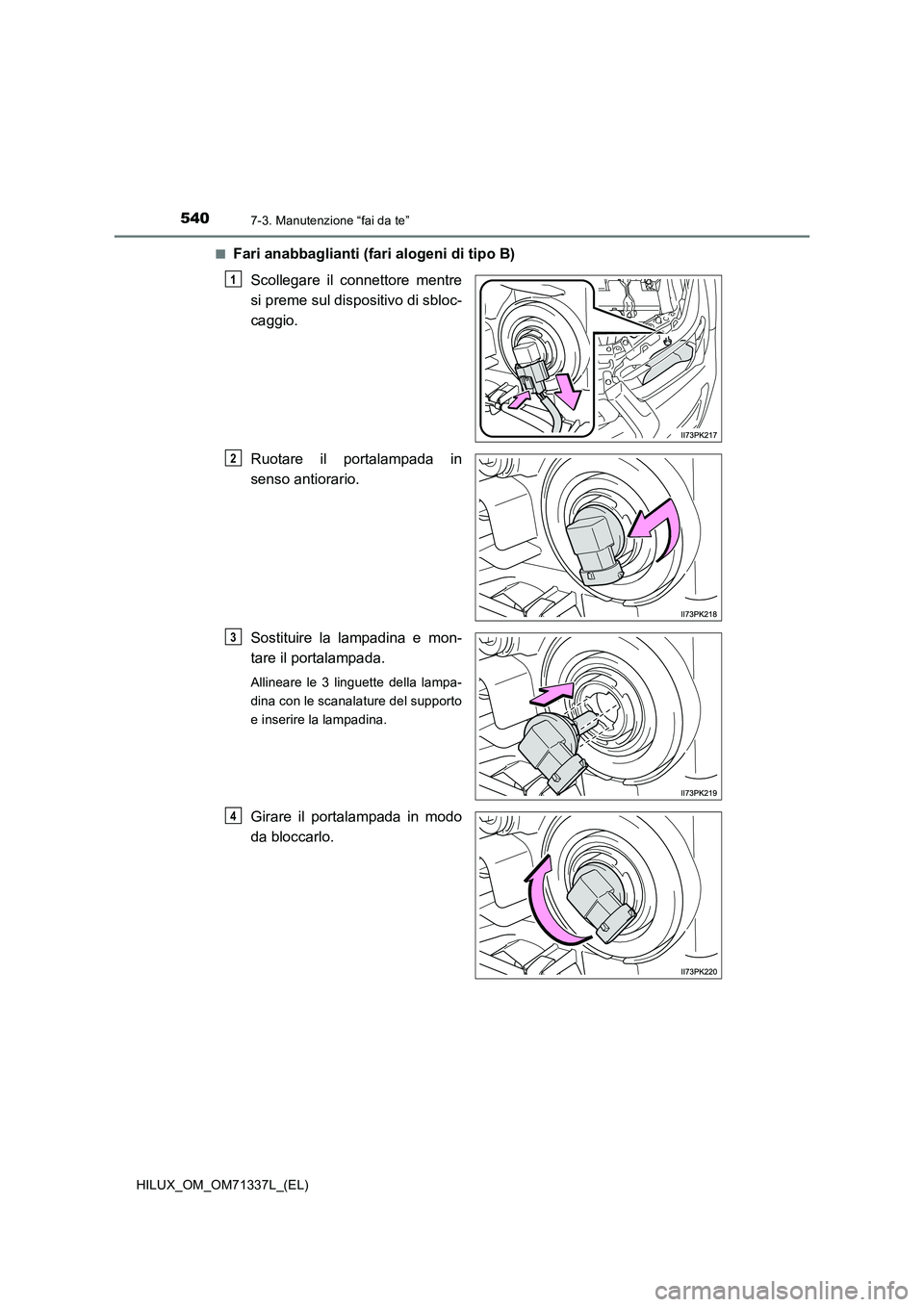

Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare il portalampada in
senso antiorario.
Sostituire la lampadina e mon-
tare il portalampada.
Allineare le 3 linguette della lampa-
dina con le scanalature del supporto
e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
1
2
3
4

5417-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)
7
Manutenzione e cura

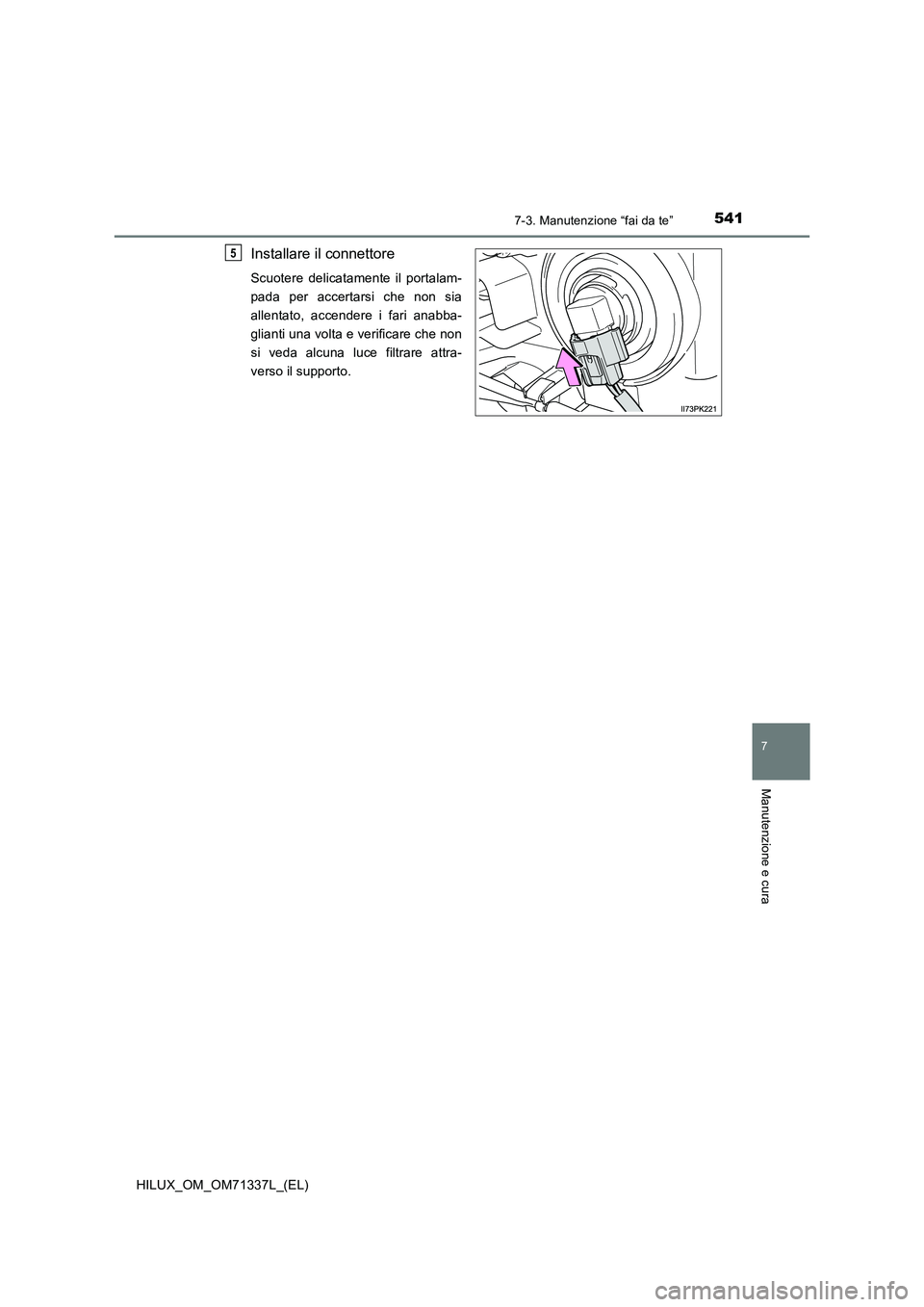

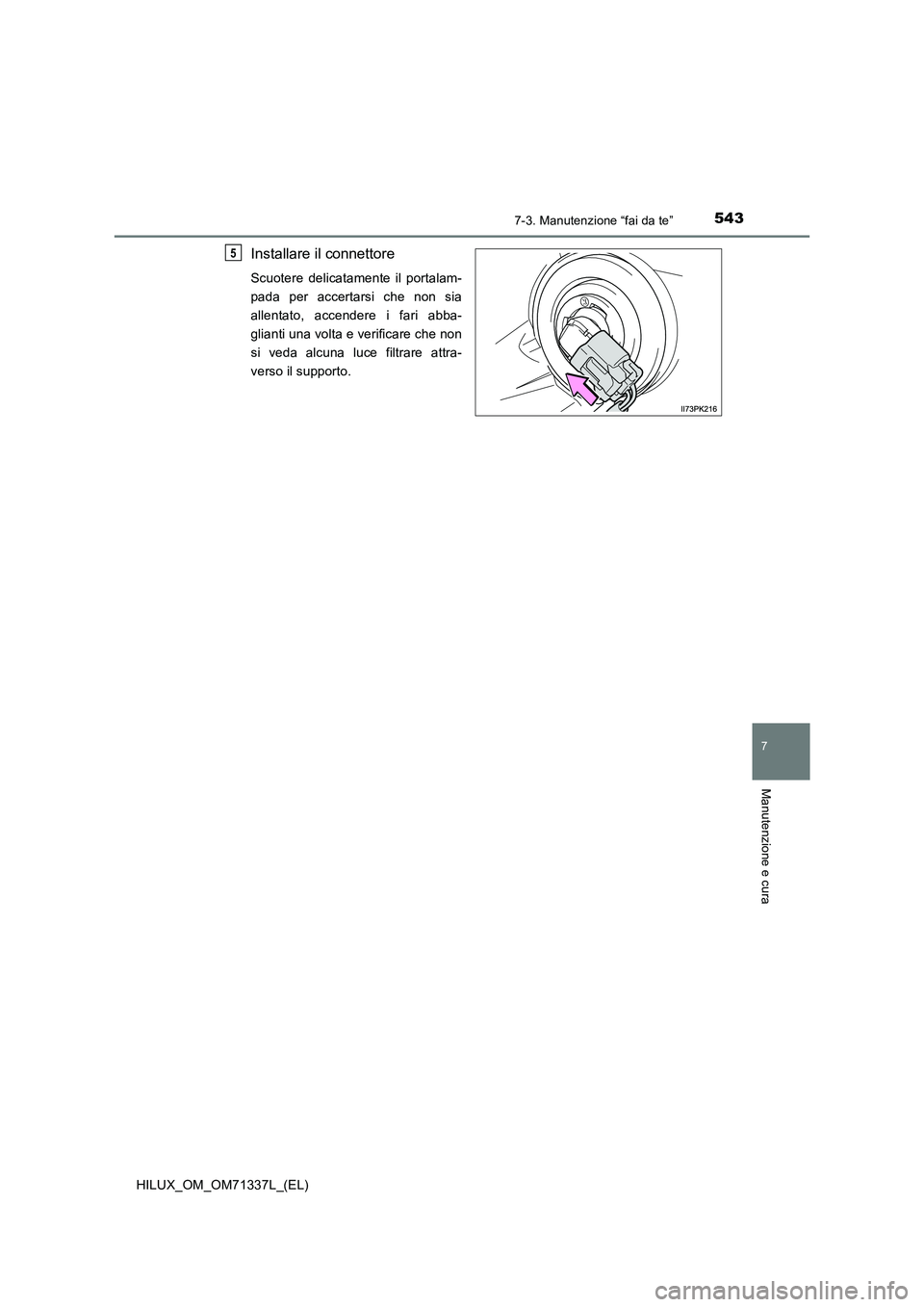

Installare il connettore
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari anabba-
glianti una volta e verificare che non
si veda alcuna luce filtrare attra-
verso il supporto.
5

5427-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)Q
Fari abbaglianti (fari alogeni di tipo B)

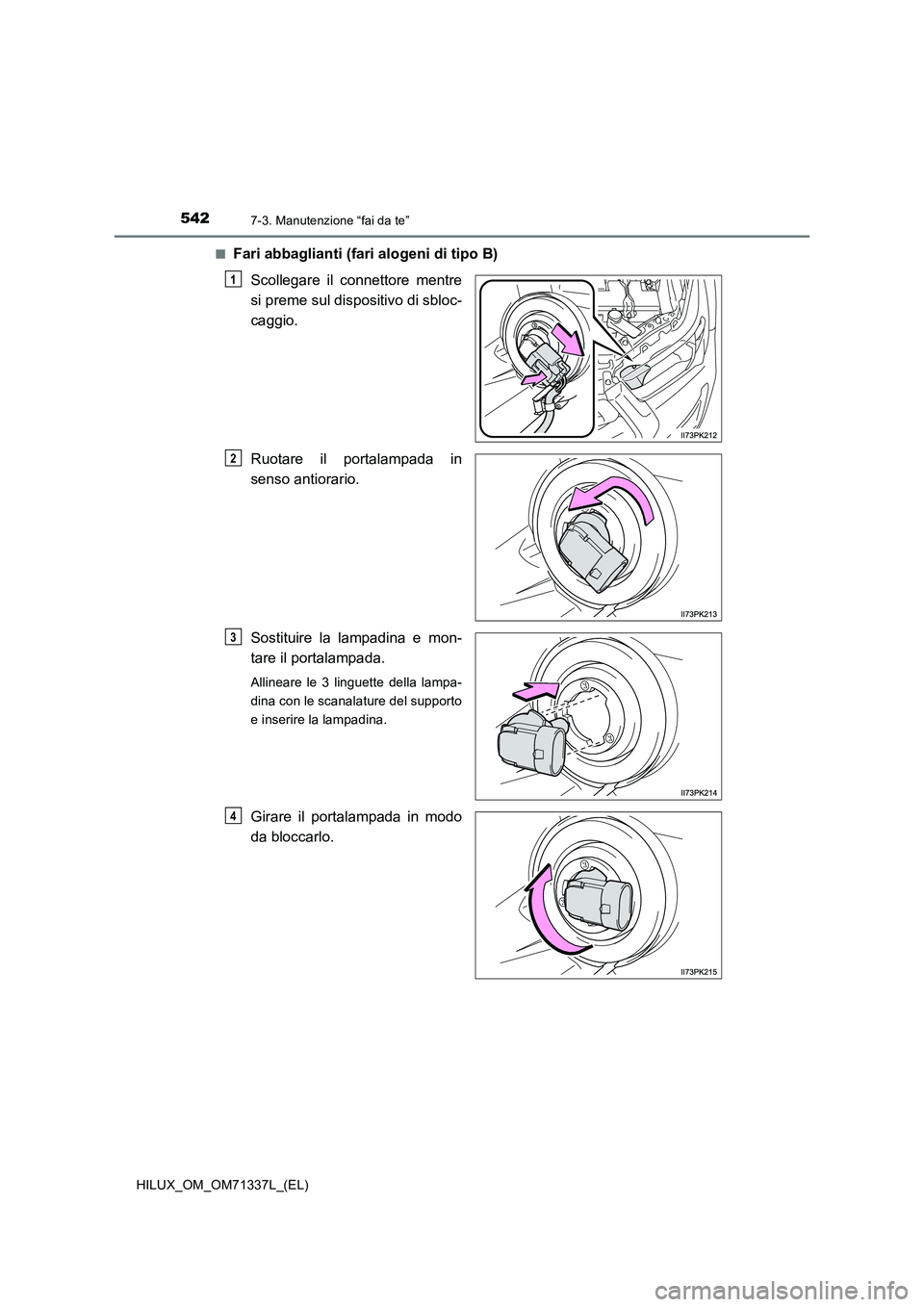

Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare il portalampada in
senso antiorario.
Sostituire la lampadina e mon-
tare il portalampada.
Allineare le 3 linguette della lampa-
dina con le scanalature del supporto
e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
1
2
3
4

5437-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)
7
Manutenzione e cura
Installare il connettore
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari abba-
glianti una volta e verificare che non
si veda alcuna luce filtrare attra-
verso il supporto.
5

5447-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)Q
Luci di posizione anteriori/luci diurne (se in dotazione) (fari alogeni di
tipo A)

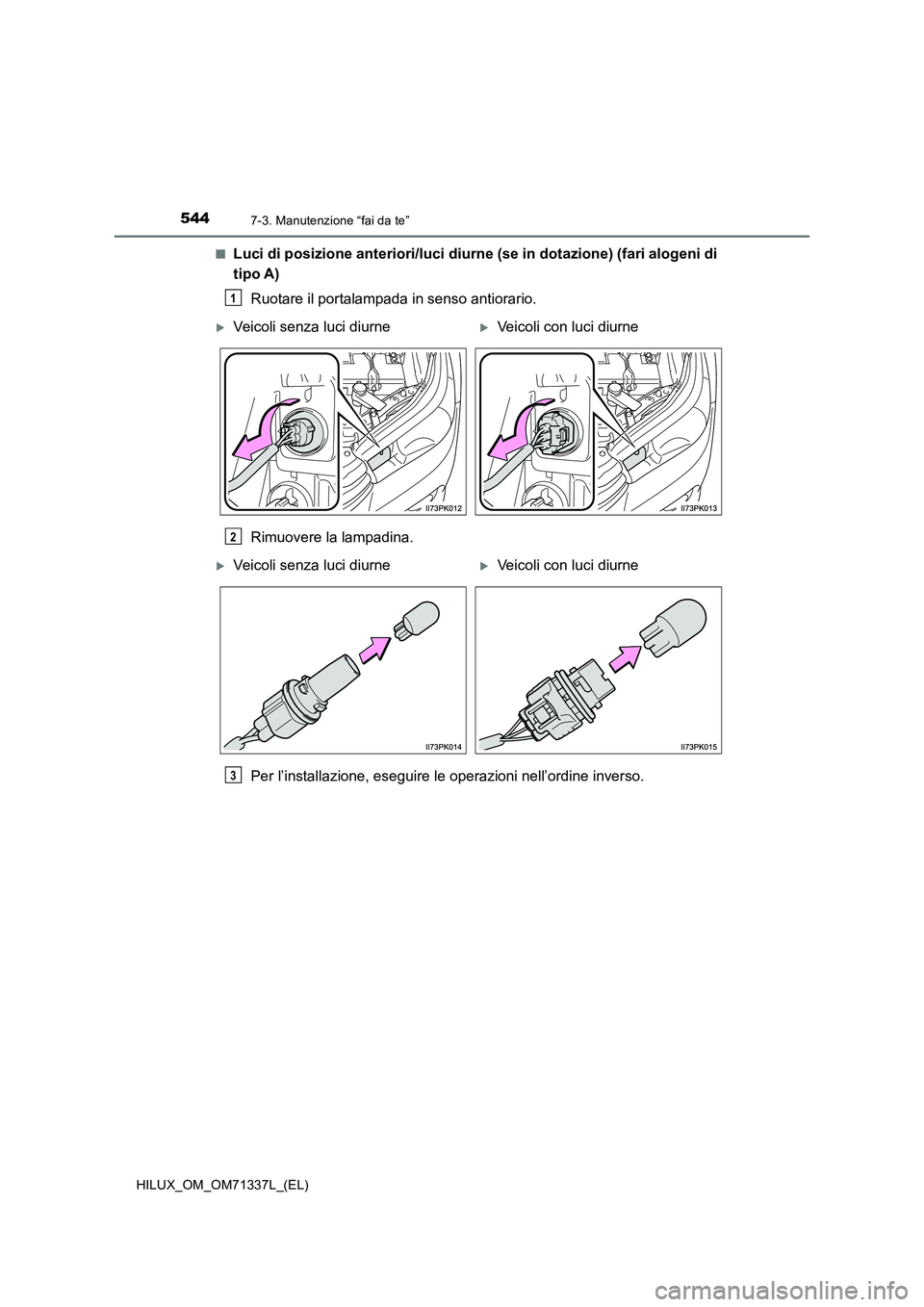

Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
1
Veicoli senza luci diurneVeicoli con luci diurne
2
Veicoli senza luci diurneVeicoli con luci diurne
3

5457-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)
7
Manutenzione e cura
QLuci di posizione anteriori/luci diurne (se in dotazione) (fari alogeni di
tipo B)

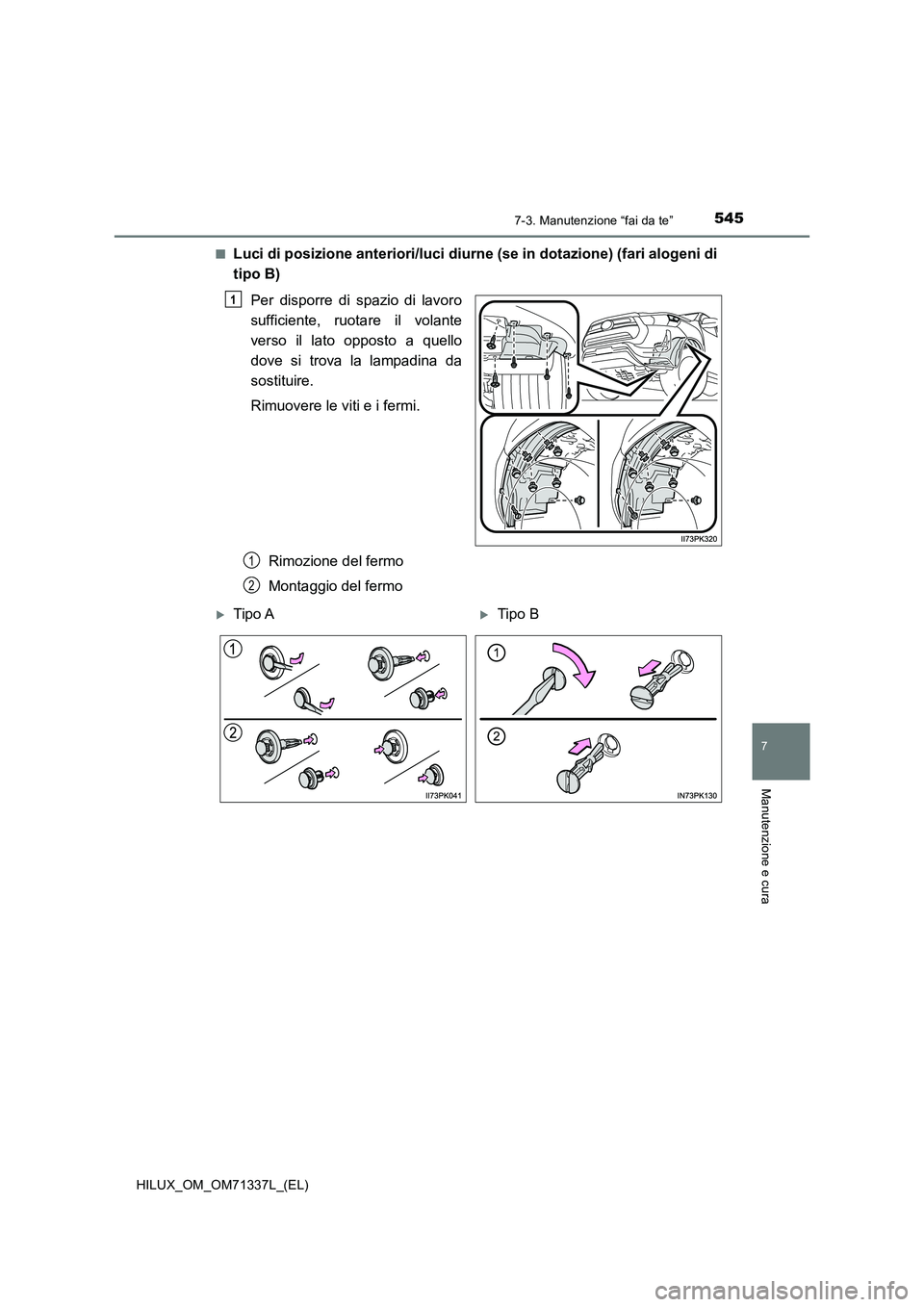

Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
dove si trova la lampadina da
sostituire.
Rimuovere le viti e i fermi.
Rimozione del fermo
Montaggio del fermo
1
1
2
Tipo ATipo B

5467-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)

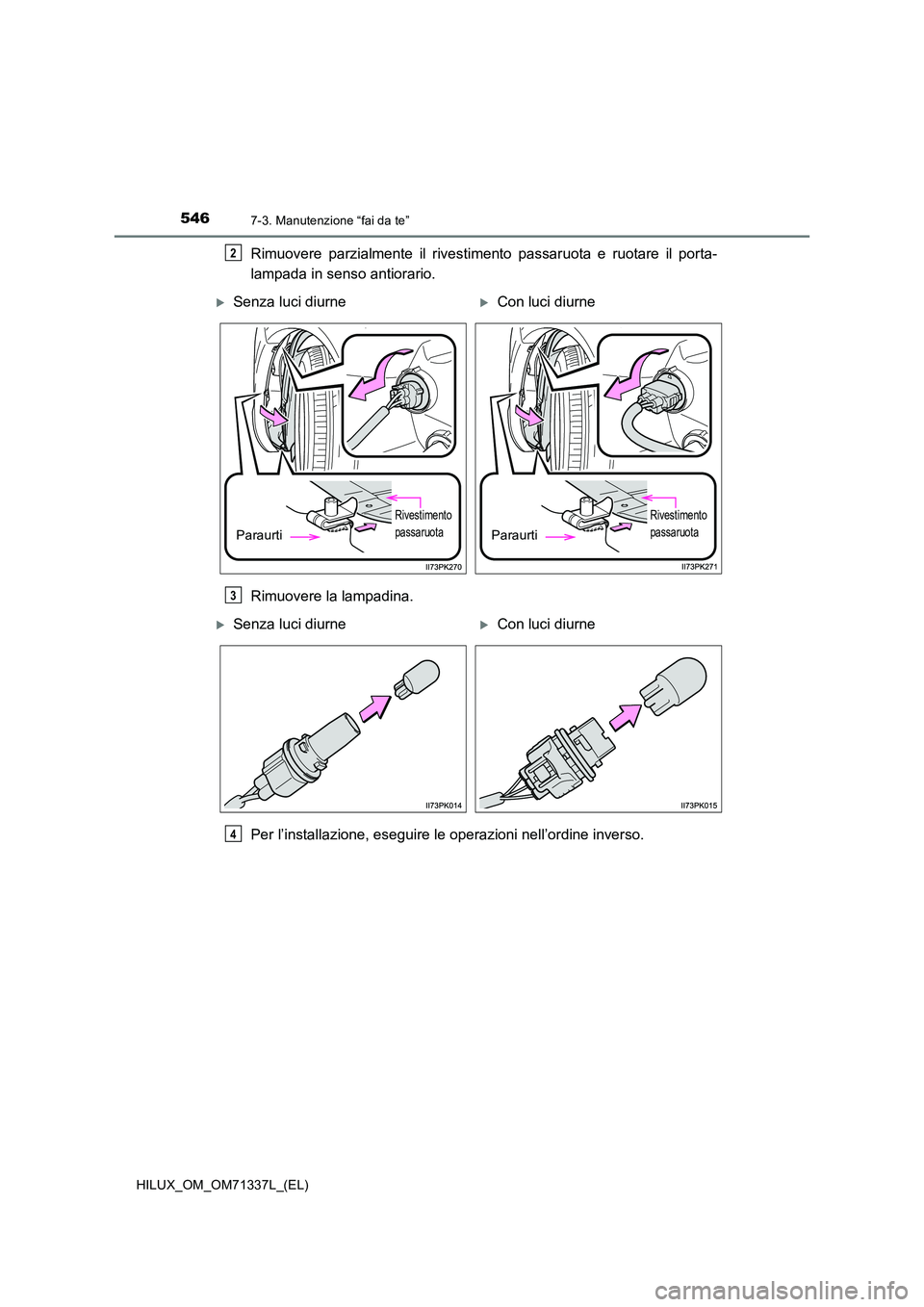

Rimuovere parzialmente il rivestimento passaruota e ruotare il porta-
lampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
2
Senza luci diurneCon luci diurne
Paraurti
Rivestimento
passaruotaParaurti
Rivestimento
passaruota
3
Senza luci diurneCon luci diurne
4

5477-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)
7
Manutenzione e cura
QIndicatori di direzione anteriori (fari alogeni di tipo A)

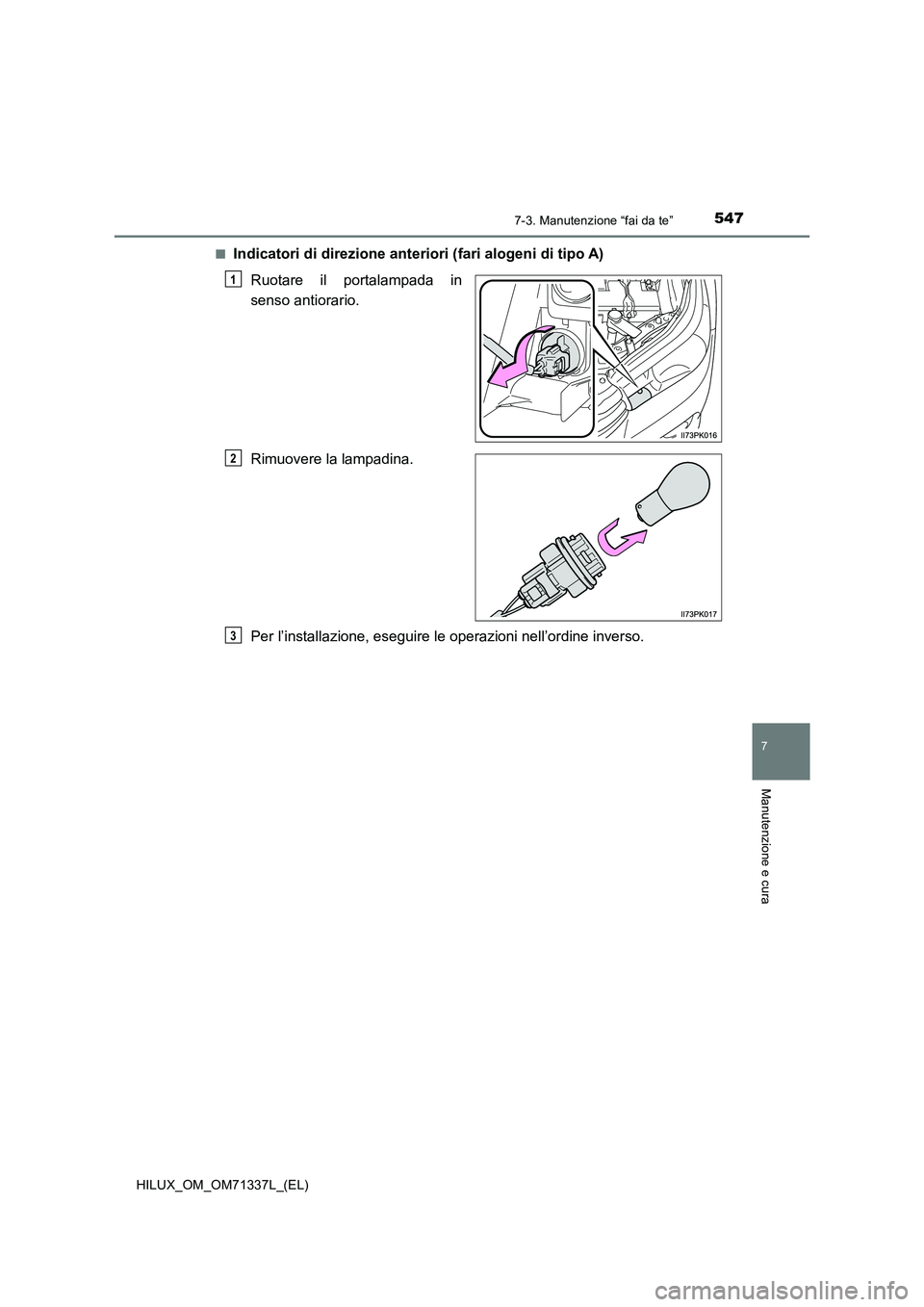

Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, eseguire le operazioni nell’ordine inverso.
1
2
3

5487-3. Manutenzione “fai da te”
HILUX_OM_OM71337L_(EL)Q

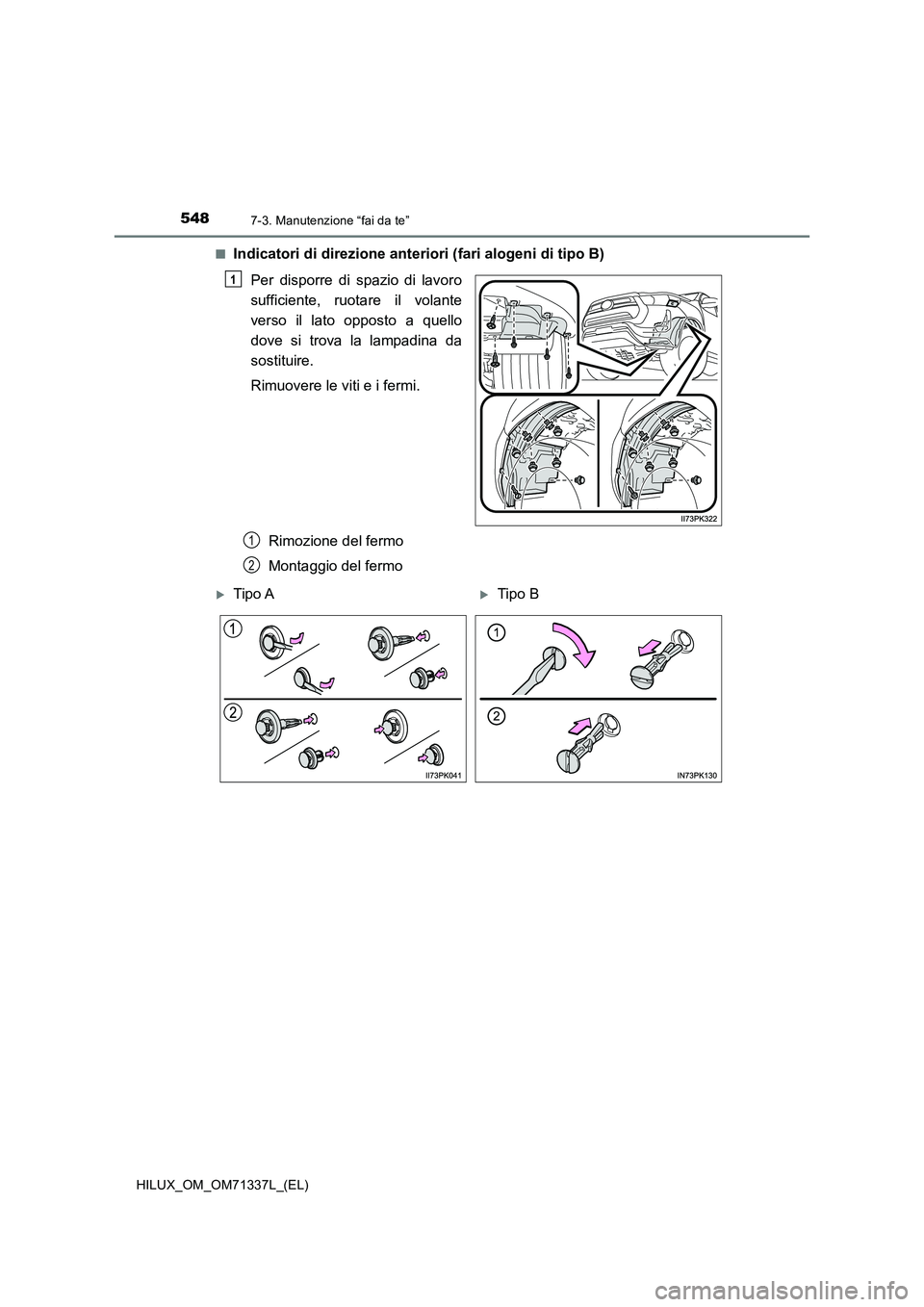

Indicatori di direzione anteriori (fari alogeni di tipo B)
Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
dove si trova la lampadina da
sostituire.
Rimuovere le viti e i fermi.
Rimozione del fermo
Montaggio del fermo
1
1
2
Tipo ATipo B
