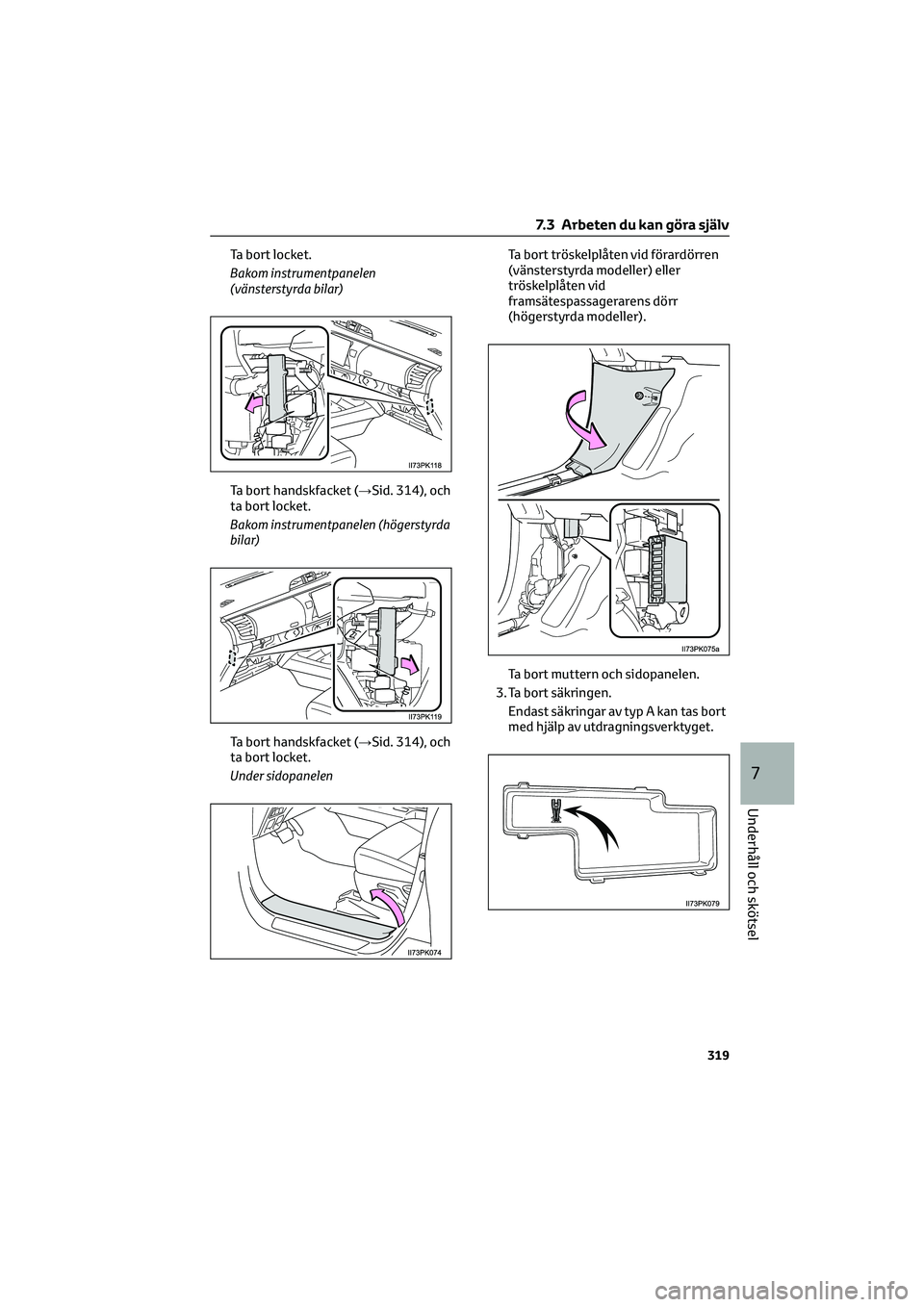

Ta bort locket.
Bakom instrumentpanelen
(vänsterstyrda bilar)
Ta bort handskfacket (→Sid. 314), och
ta bort locket.
Bakom instrumentpanelen (högerstyrda
bilar)
Ta bort handskfacket (→Sid. 314), och
ta bort locket.
Under sidopanelenTa bort tröskelplåten vid förardörren
(vänsterstyrda modeller) eller
tröskelplåten vid
framsätespassagerarens dörr
(högerstyrda modeller).
Ta bort muttern och sidopanelen.
3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
7.3 Arbeten du kan göra själv
319
7
Underhåll och skötsel

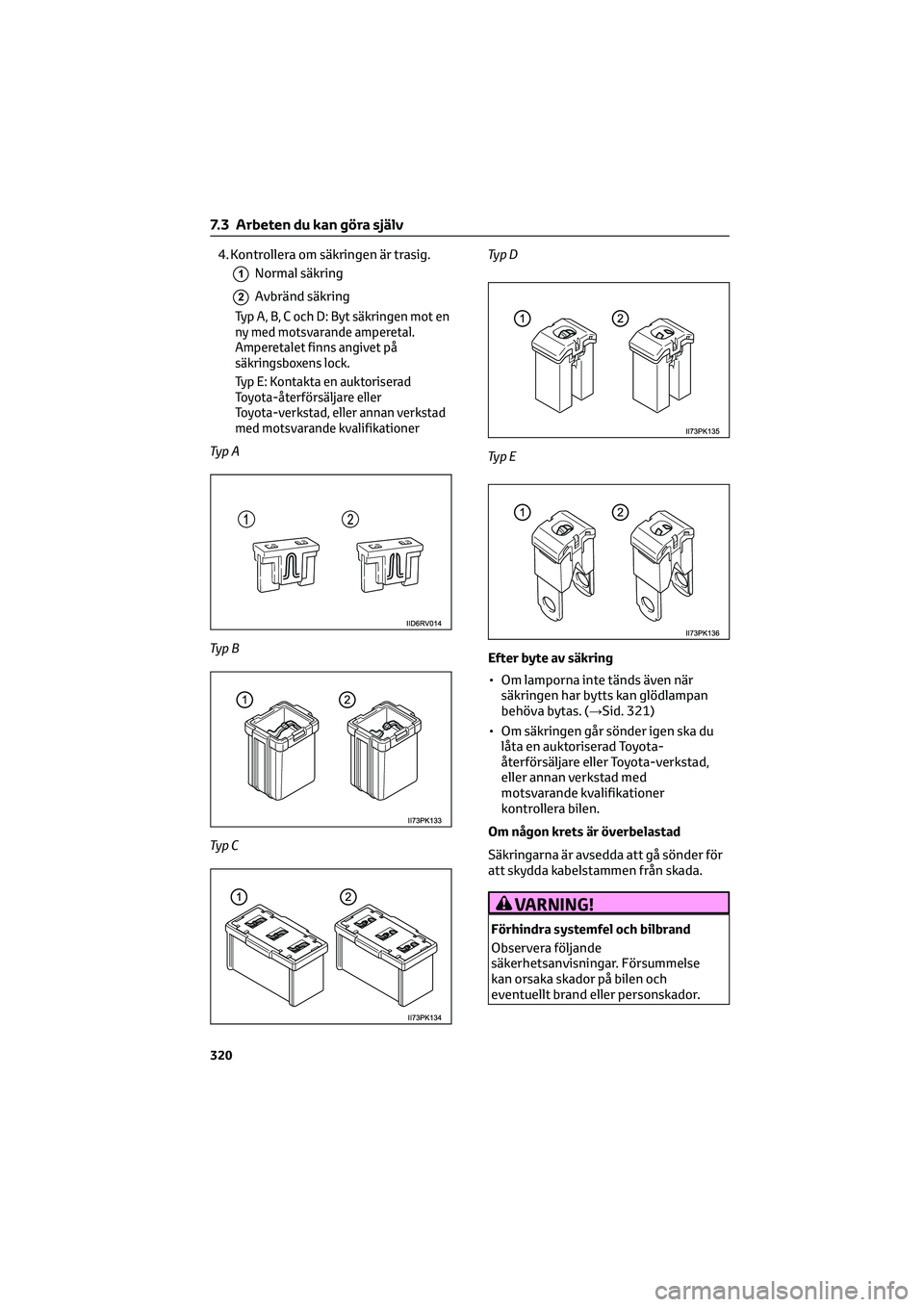

4. Kontrollera om säkringen är trasig.
1Normal säkring
2Avbränd säkring
Typ A, B, C och D: Byt säkringen mot en
ny med motsvarande amperetal.
Amperetalet finns angivet på
säkringsboxens lock.
Typ E: Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
Ty p A
Ty p B
Ty p CTy p D
Ty p E
Efter byte av säkring
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 321)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
7.3 Arbeten du kan göra själv
320

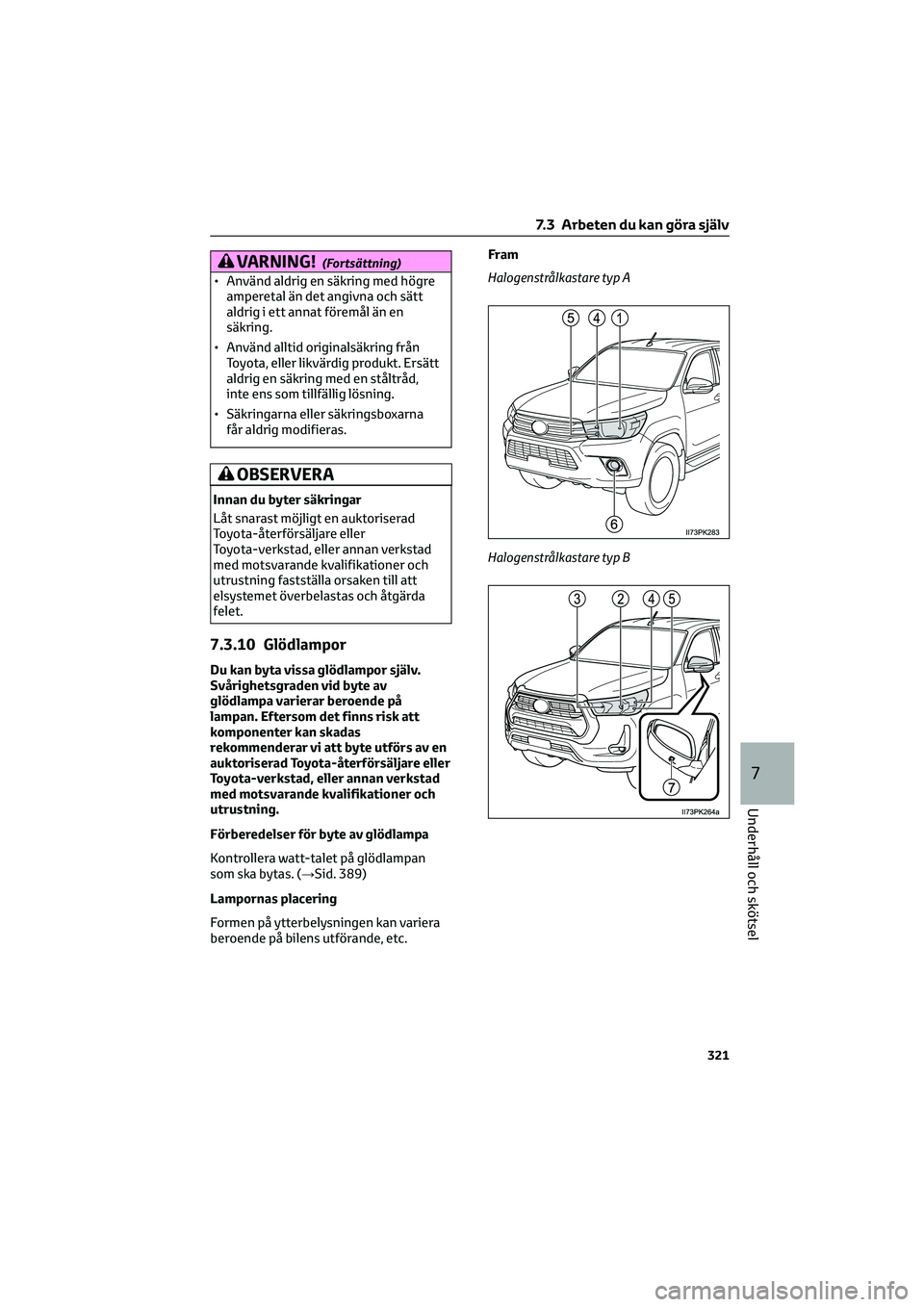

VARNING!(Fortsättning)
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
7.3.10 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av
glödlampa varierar beroende på
lampan. Eftersom det finns risk att
komponenter kan skadas
rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 389)
Lampornas placering
Formen på ytterbelysningen kan variera
beroende på bilens utförande, etc.Fram
Halogenstrålkastare typ A
Halogenstrålkastare typ B
7.3 Arbeten du kan göra själv
321
7
Underhåll och skötsel

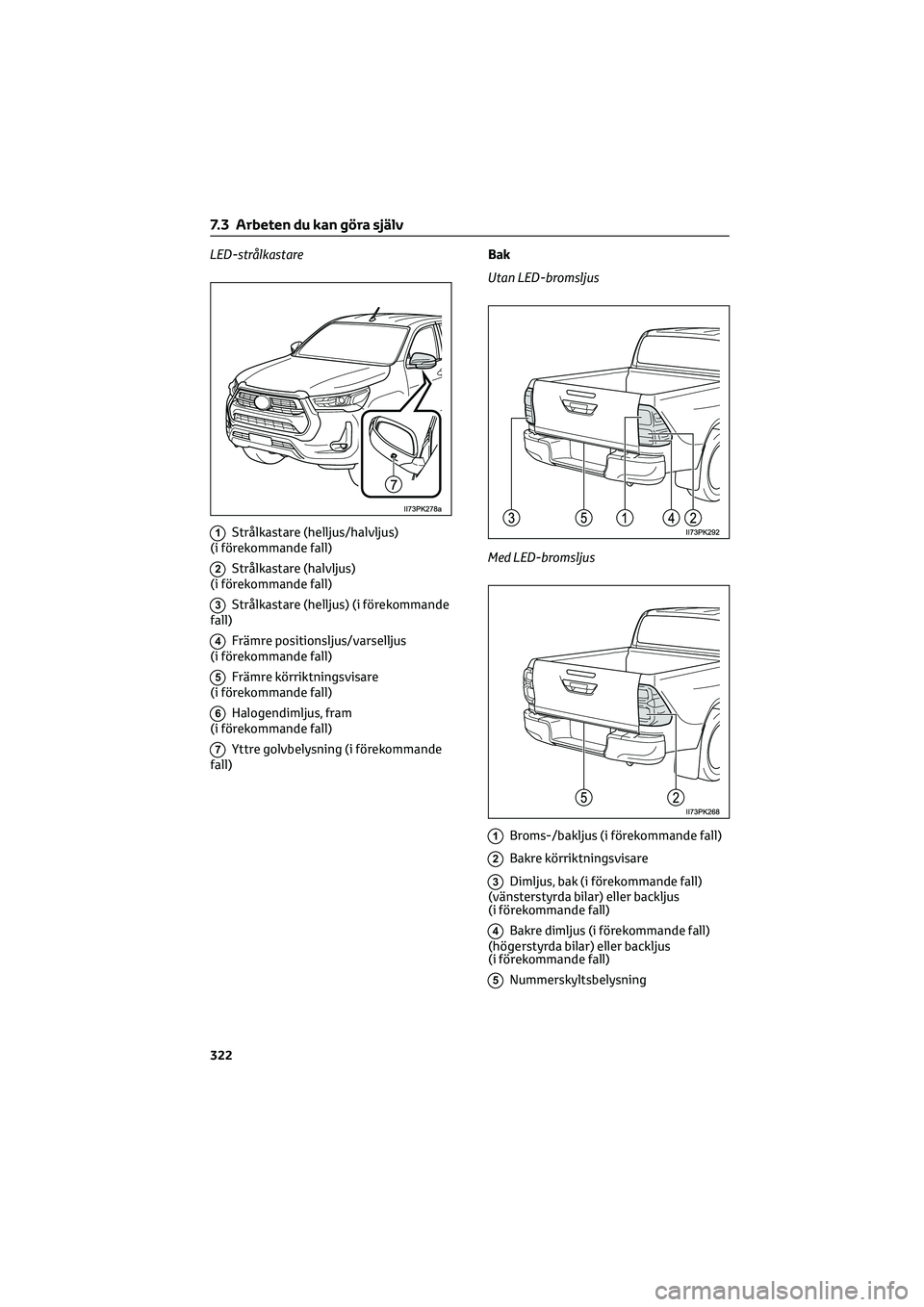

LED-strålkastare
1Strålkastare (helljus/halvljus)
(i förekommande fall)
2Strålkastare (halvljus)
(i förekommande fall)
3Strålkastare (helljus) (i förekommande
fall)
4Främre positionsljus/varselljus
(i förekommande fall)
5Främre körriktningsvisare
(i förekommande fall)
6Halogendimljus, fram
(i förekommande fall)
7Yttre golvbelysning (i förekommande
fall)
Bak
Utan LED-bromsljus
Med LED-bromsljus
1Broms-/bakljus (i förekommande fall)
2Bakre körriktningsvisare
3Dimljus, bak (i förekommande fall)
(vänsterstyrda bilar) eller backljus
(i förekommande fall)
4Bakre dimljus (i förekommande fall)
(högerstyrda bilar) eller backljus
(i förekommande fall)
5Nummerskyltsbelysning
7.3 Arbeten du kan göra själv
322

Byte av glödlampor
Strålkastare (helljus/halvljus)
(halogenstrålkastare, typ A)
1. Ta loss kontakten och ta bort
gummiskyddet.
2. Lossa spärrfjädern.
3. Ta bort glödlampan.
Montera en ny glödlampa genom att
passa in flikarna på lampan med
urtagen i monteringshålet.
4. Montering görs i omvänd
ordningsföljd.Strålkastare (halvljus)
(halogenstrålkastare, typ B)
1. Lossa anslutningsdonet samtidigt
som du trycker ned spärren.
2. Vrid lampsockeln moturs.
3. Byt glödlampan och montera
lampsockeln.
Passa in de 3 flikarna på glödlampan
med fattningen och sätt in den.
7.3 Arbeten du kan göra själv
323
7
Underhåll och skötsel

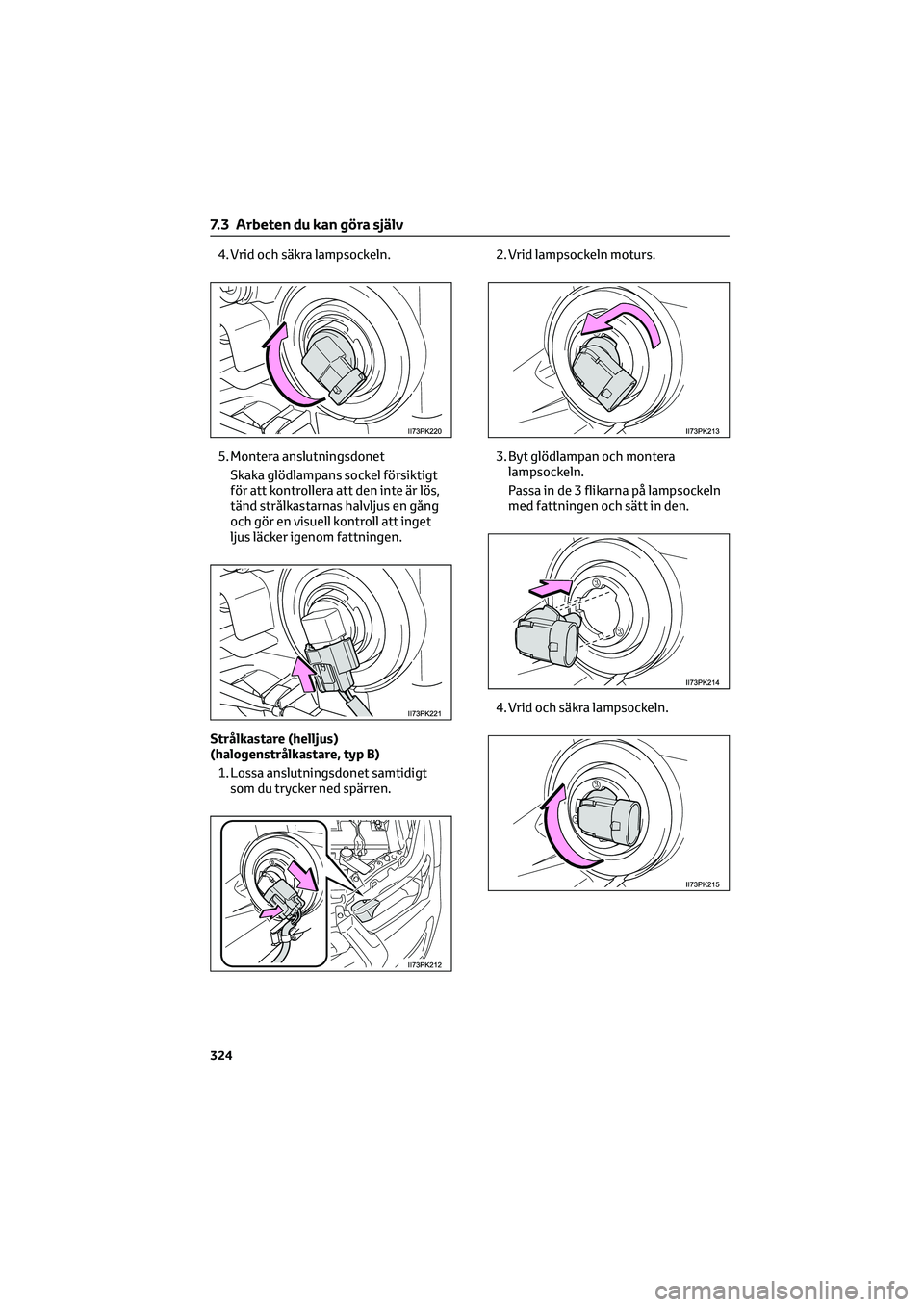

4. Vrid och säkra lampsockeln.
5. Montera anslutningsdonet
Skaka glödlampans sockel försiktigt
för att kontrollera att den inte är lös,
tänd strålkastarnas halvljus en gång
och gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Strålkastare (helljus)
(halogenstrålkastare, typ B)
1. Lossa anslutningsdonet samtidigt
som du trycker ned spärren.2. Vrid lampsockeln moturs.
3. Byt glödlampan och montera
lampsockeln.
Passa in de 3 flikarna på lampsockeln
med fattningen och sätt in den.
4. Vrid och säkra lampsockeln.
7.3 Arbeten du kan göra själv
324

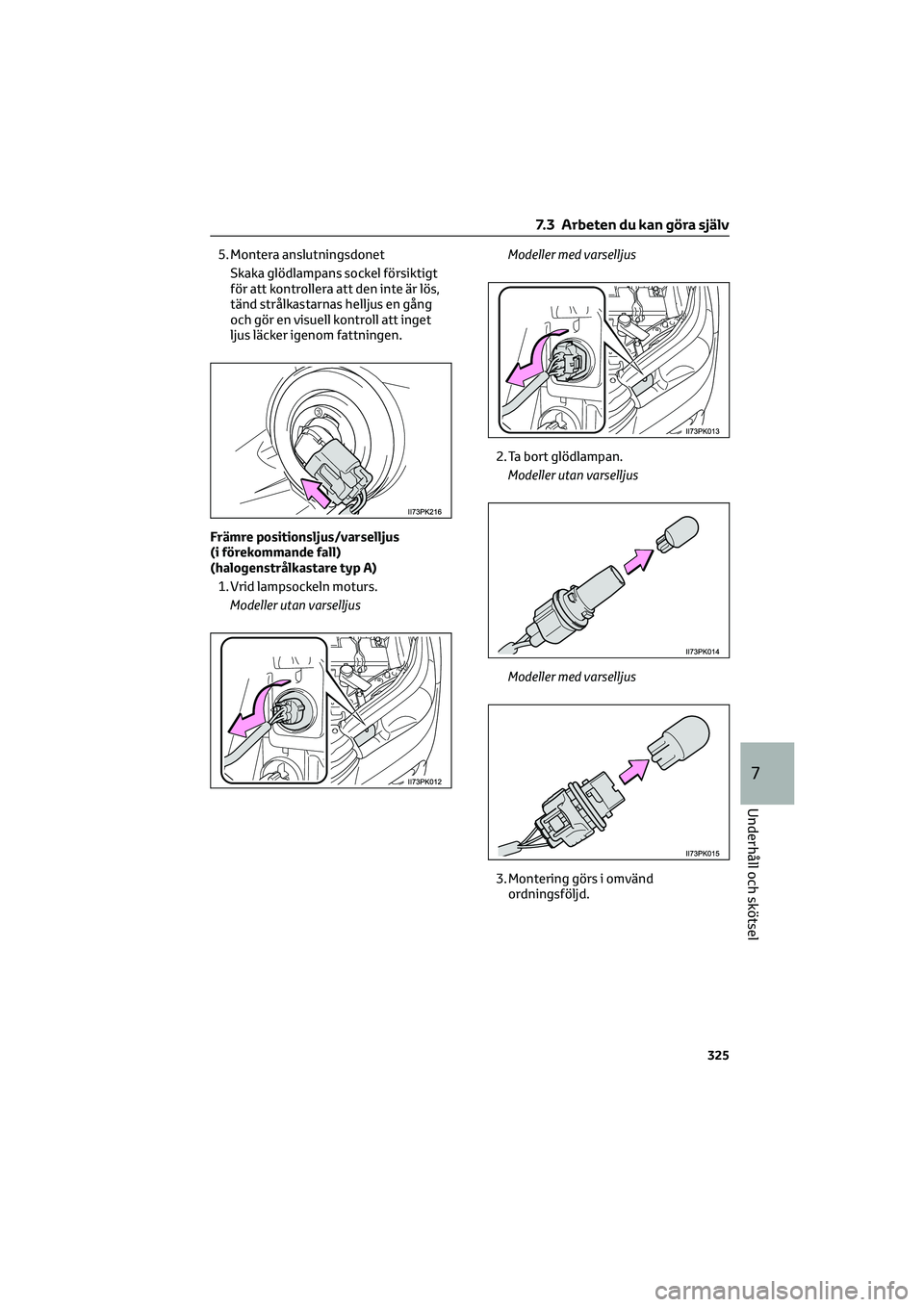

5. Montera anslutningsdonet
Skaka glödlampans sockel försiktigt
för att kontrollera att den inte är lös,
tänd strålkastarnas helljus en gång
och gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Främre positionsljus/varselljus
(i förekommande fall)
(halogenstrålkastare typ A)
1. Vrid lampsockeln moturs.
Modeller utan varselljusModeller med varselljus
2. Ta bort glödlampan.
Modeller utan varselljus
Modeller med varselljus
3. Montering görs i omvänd
ordningsföljd.
7.3 Arbeten du kan göra själv
325
7
Underhåll och skötsel

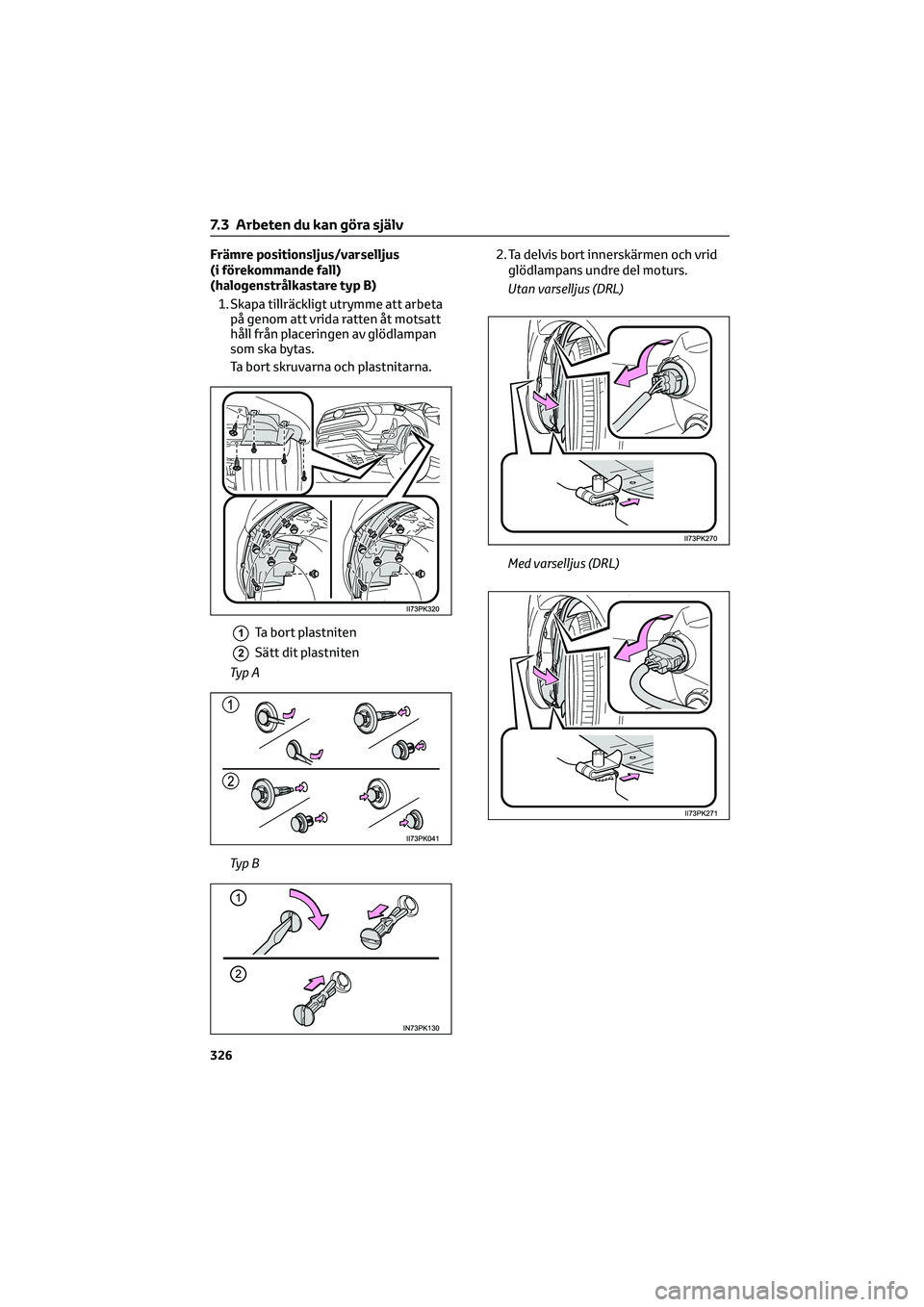

Främre positionsljus/varselljus
(i förekommande fall)
(halogenstrålkastare typ B)
1. Skapa tillräckligt utrymme att arbeta
på genom att vrida ratten åt motsatt
håll från placeringen av glödlampan
som ska bytas.
Ta bort skruvarna och plastnitarna.
1Ta bort plastniten
2Sätt dit plastniten
Ty p A
Ty p B2. Ta delvis bort innerskärmen och vrid
glödlampans undre del moturs.
Utan varselljus (DRL)
Med varselljus (DRL)
7.3 Arbeten du kan göra själv
326

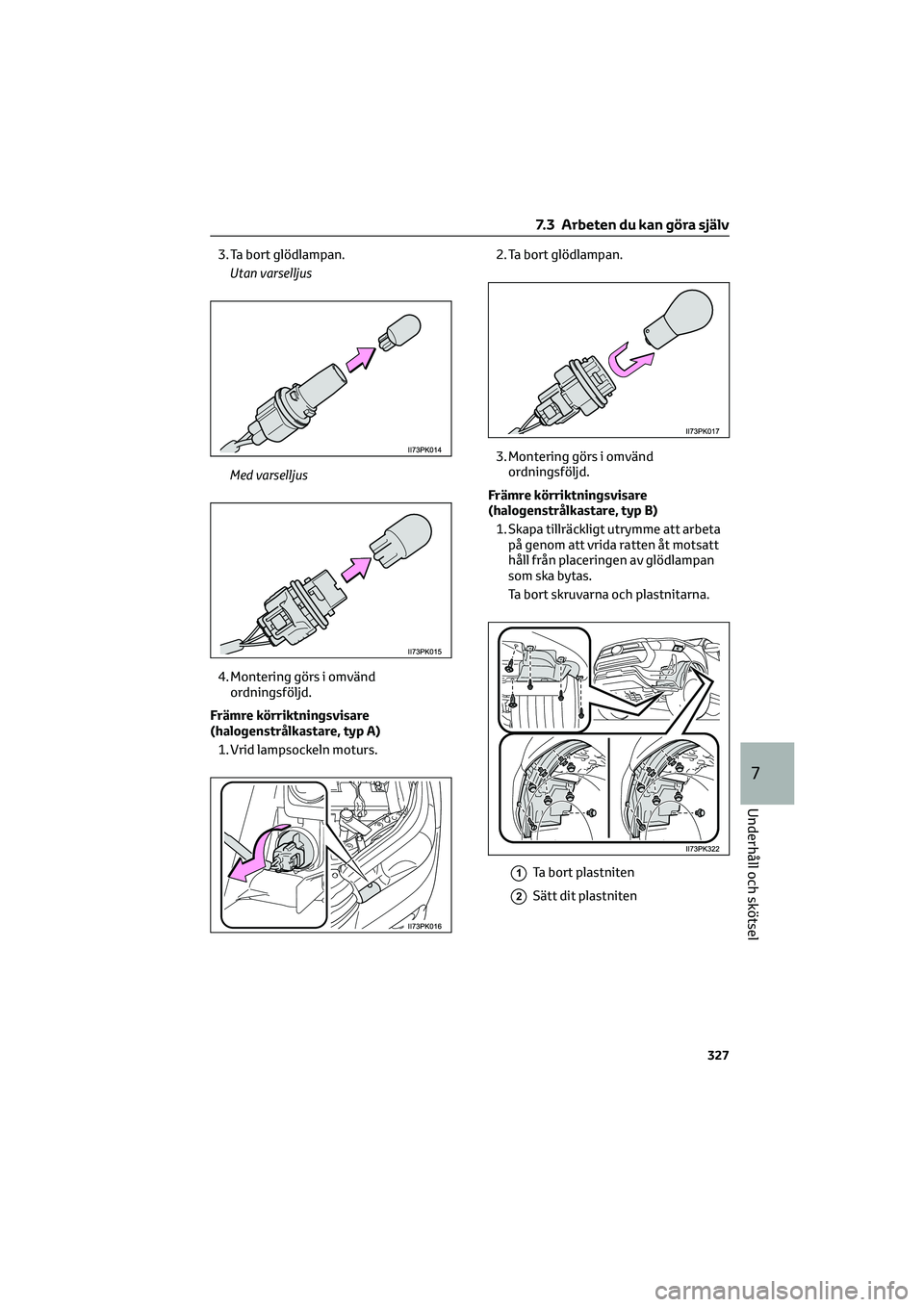

3. Ta bort glödlampan.
Utan varselljus
Med varselljus
4. Montering görs i omvänd
ordningsföljd.
Främre körriktningsvisare
(halogenstrålkastare, typ A)
1. Vrid lampsockeln moturs.2. Ta bort glödlampan.
3. Montering görs i omvänd
ordningsföljd.
Främre körriktningsvisare
(halogenstrålkastare, typ B)
1. Skapa tillräckligt utrymme att arbeta
på genom att vrida ratten åt motsatt
håll från placeringen av glödlampan
som ska bytas.
Ta bort skruvarna och plastnitarna.
1Ta bort plastniten
2Sätt dit plastniten
7.3 Arbeten du kan göra själv
327
7
Underhåll och skötsel

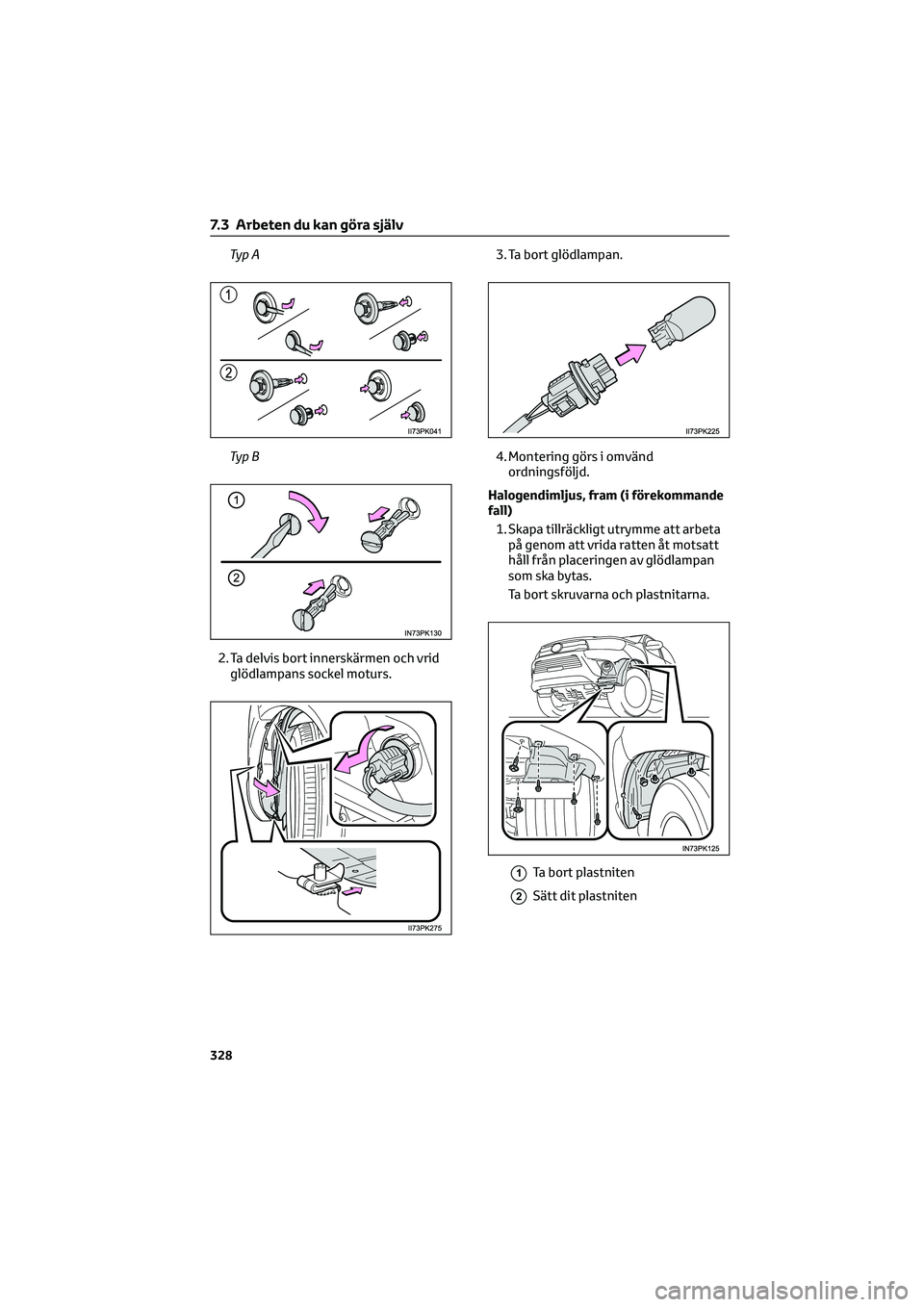

Ty p A
Ty p B
2. Ta delvis bort innerskärmen och vrid
glödlampans sockel moturs.3. Ta bort glödlampan.
4. Montering görs i omvänd
ordningsföljd.
Halogendimljus, fram (i förekommande
fall)
1. Skapa tillräckligt utrymme att arbeta
på genom att vrida ratten åt motsatt
håll från placeringen av glödlampan
som ska bytas.
Ta bort skruvarna och plastnitarna.
1Ta bort plastniten
2Sätt dit plastniten
