TOYOTA HILUX 2022 Instrukcja obsługi (in Polish)

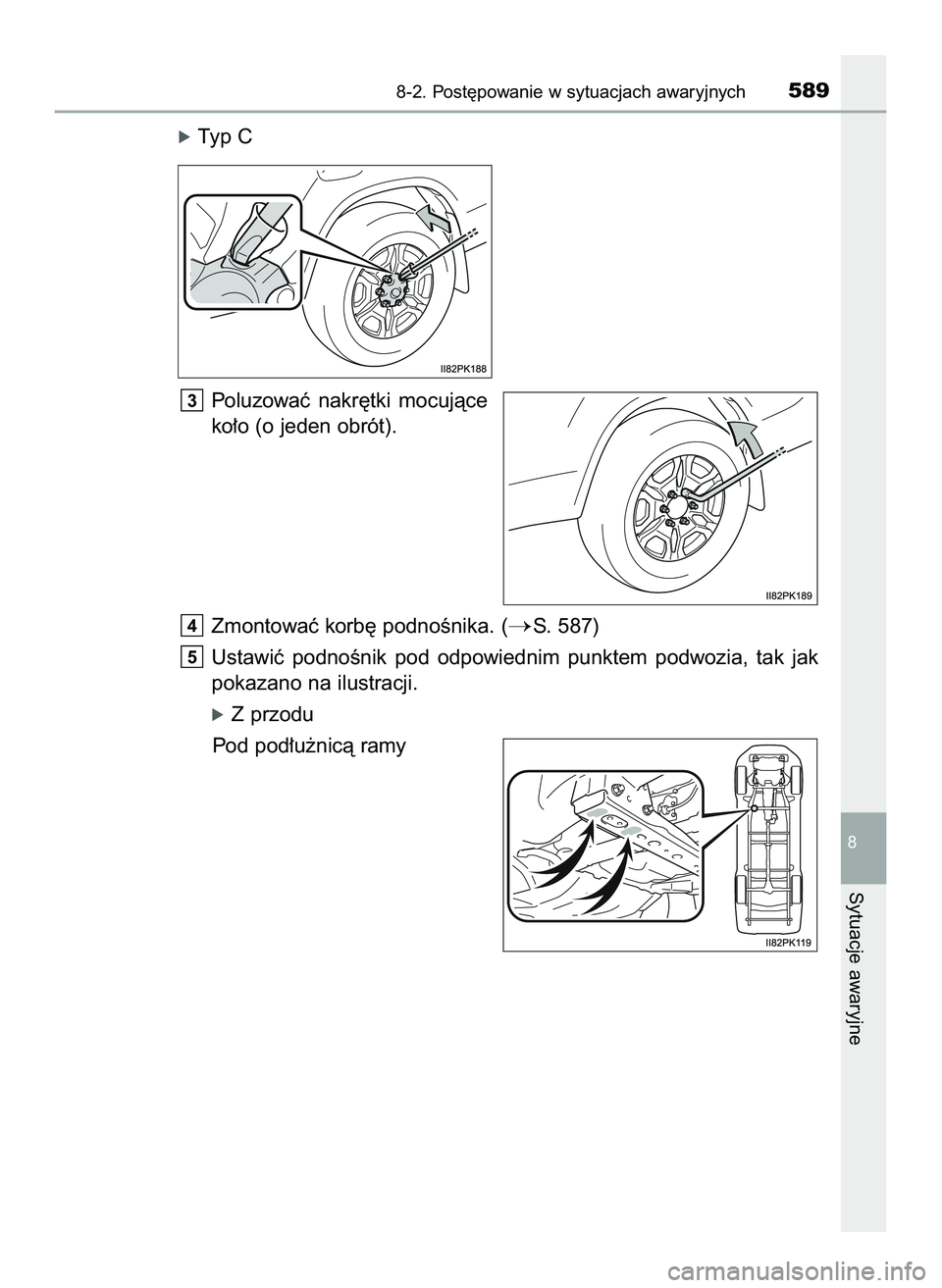

óTyp C
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Zmontowaç korb´ podnoÊnika. (
S. 587)
Ustawiç podnoÊnik pod odpowiednim punktem podwozia, tak jak
pokazano na ilustracji.
óZ przodu
Pod pod∏u˝nicà ramy
5
4
3
8-2. Post´powanie w sytuacjach awaryjnych589
8
Sytuacje awaryjne
47 Hilux OM0K513E 10/21/21 3:24 PM Page 589 (Black plate)

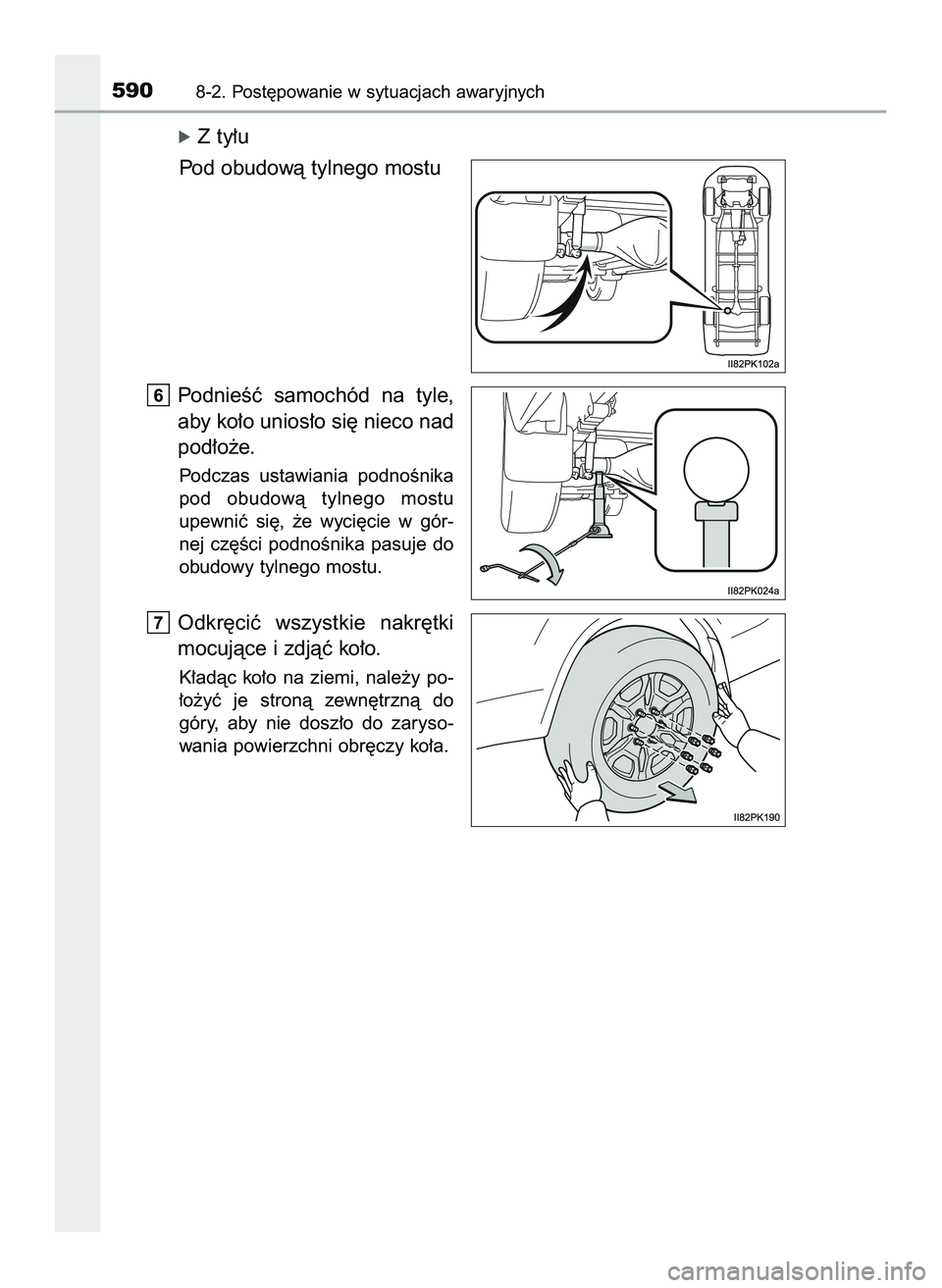

óZ ty∏u
Pod obudowà tylnego mostu
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Podczas ustawiania podnoÊnika
pod obudowà tylnego mostu
upewniç si´, ˝e wyci´cie w gór-
nej cz´Êci podnoÊnika pasuje do
obudowy tylnego mostu.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
7
6
5908-2. Post´powanie w sytuacjach awaryjnych
47 Hilux OM0K513E 10/21/21 3:24 PM Page 590 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych591
8
Sytuacje awaryjne

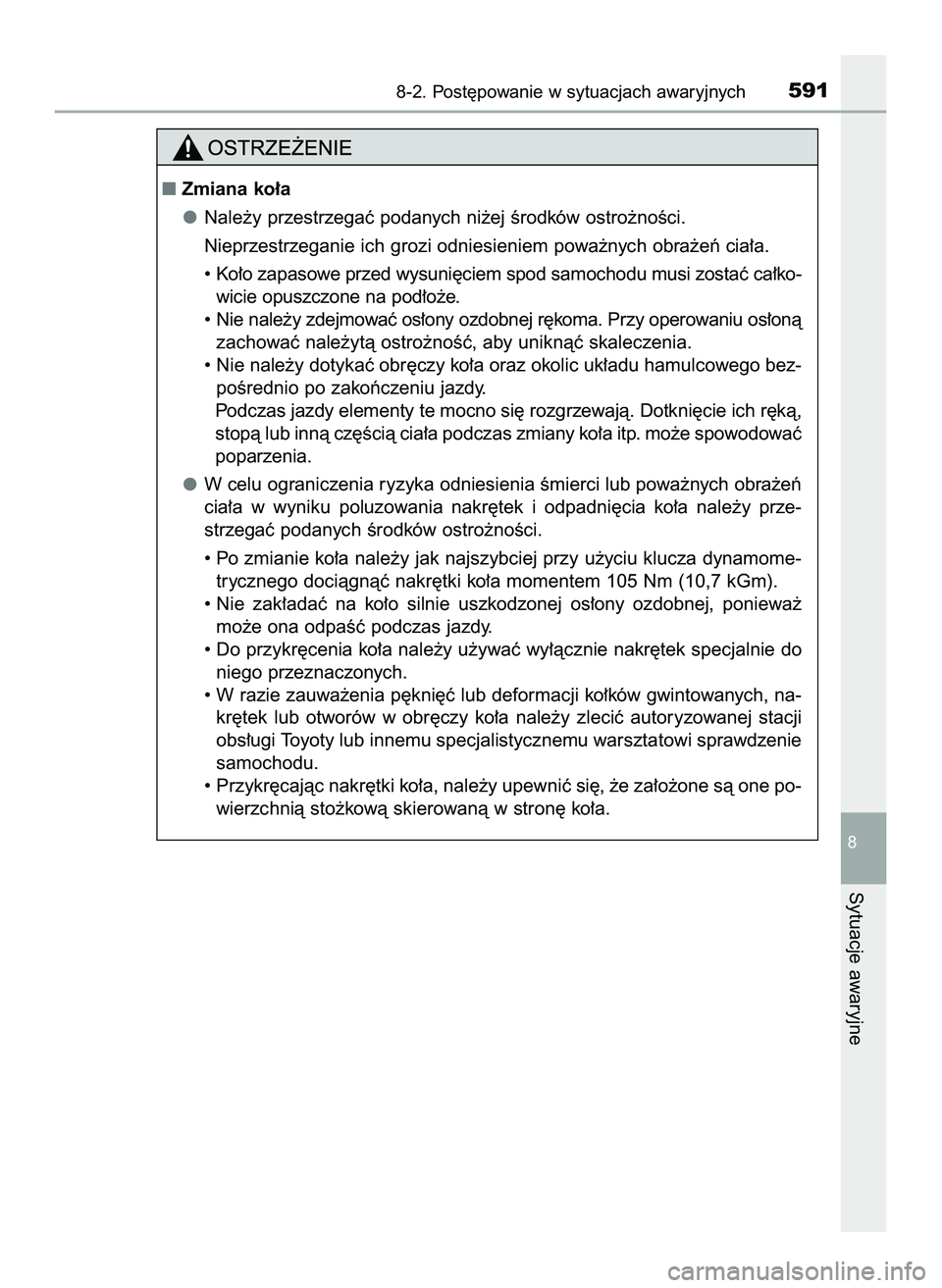

Zmiana ko∏a
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a.
• Ko∏o zapasowe przed wysuni´ciem spod samochodu musi zostaç ca∏ko-
wicie opuszczone na pod∏o˝e.
• Nie nale˝y zdejmowaç os∏ony ozdobnej r´koma. Przy operowaniu os∏onà
zachowaç nale˝ytà ostro˝noÊç, aby uniknàç skaleczenia.
• Nie nale˝y dotykaç obr´czy ko∏a oraz okolic uk∏adu hamulcowego bez-
poÊrednio po zakoƒczeniu jazdy.
Podczas jazdy elementy te mocno si´ rozgrzewajà. Dotkni´cie ich r´kà,
stopà lub innà cz´Êcià cia∏a podczas zmiany ko∏a itp. mo˝e spowodowaç
poparzenia.
W celu ograniczenia ryzyka odniesienia Êmierci lub powa˝nych obra˝eƒ
cia∏a w wyniku poluzowania nakr´tek i odpadni´cia ko∏a nale˝y prze-
strzegaç podanych Êrodków ostro˝noÊci.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 105 Nm (10,7 kGm).
• Nie zak∏adaç na ko∏o silnie uszkodzonej os∏ony ozdobnej, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a.
47 Hilux OM0K513E 10/21/21 3:24 PM Page 591 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych

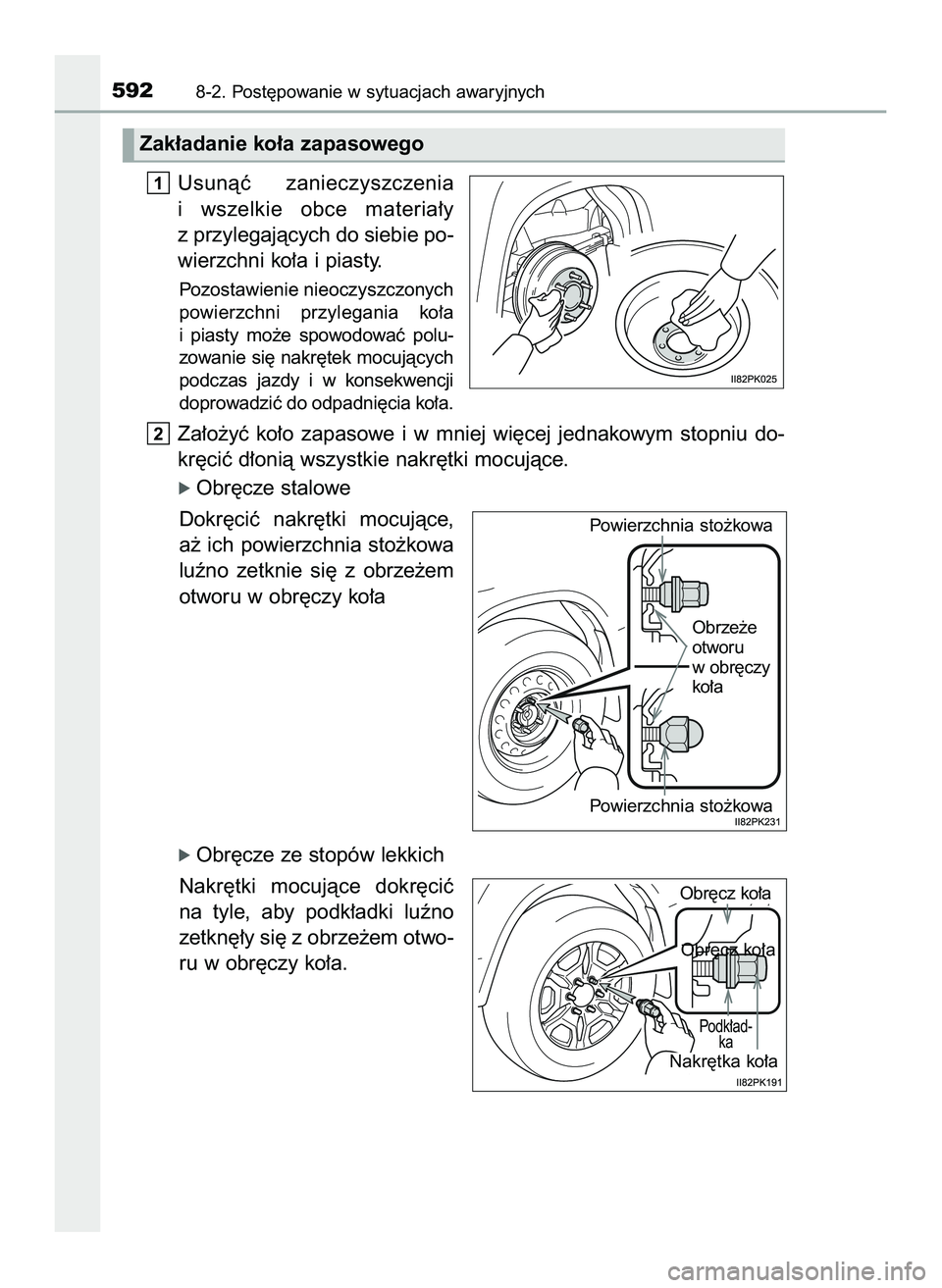

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
ó Obr´cze stalowe
Dokr´ciç nakr´tki mocujàce,
a˝ ich powierzchnia sto˝kowa
luêno zetknie si´ z obrze˝em
otworu w obr´czy ko∏a
ó Obr´cze ze stopów lekkich
Nakr´tki mocujàce dokr´ciç
na tyle, aby podk∏adki luêno
zetkn´∏y si´ z obrze˝em otwo-
ru w obr´czy ko∏a.
2
1
592
Zak∏adanie ko∏a zapasowego
Obr´cz ko∏a
Obrze˝e
otworu
w obr´czy
ko∏a
Powierzchnia sto˝kowa
Obr´cz ko∏a
Powierzchnia sto˝kowa
Podk∏ad-
ka
Nakr´tka ko∏a
47 Hilux OM0K513E 10/21/21 3:24 PM Page 592 (Black plate)

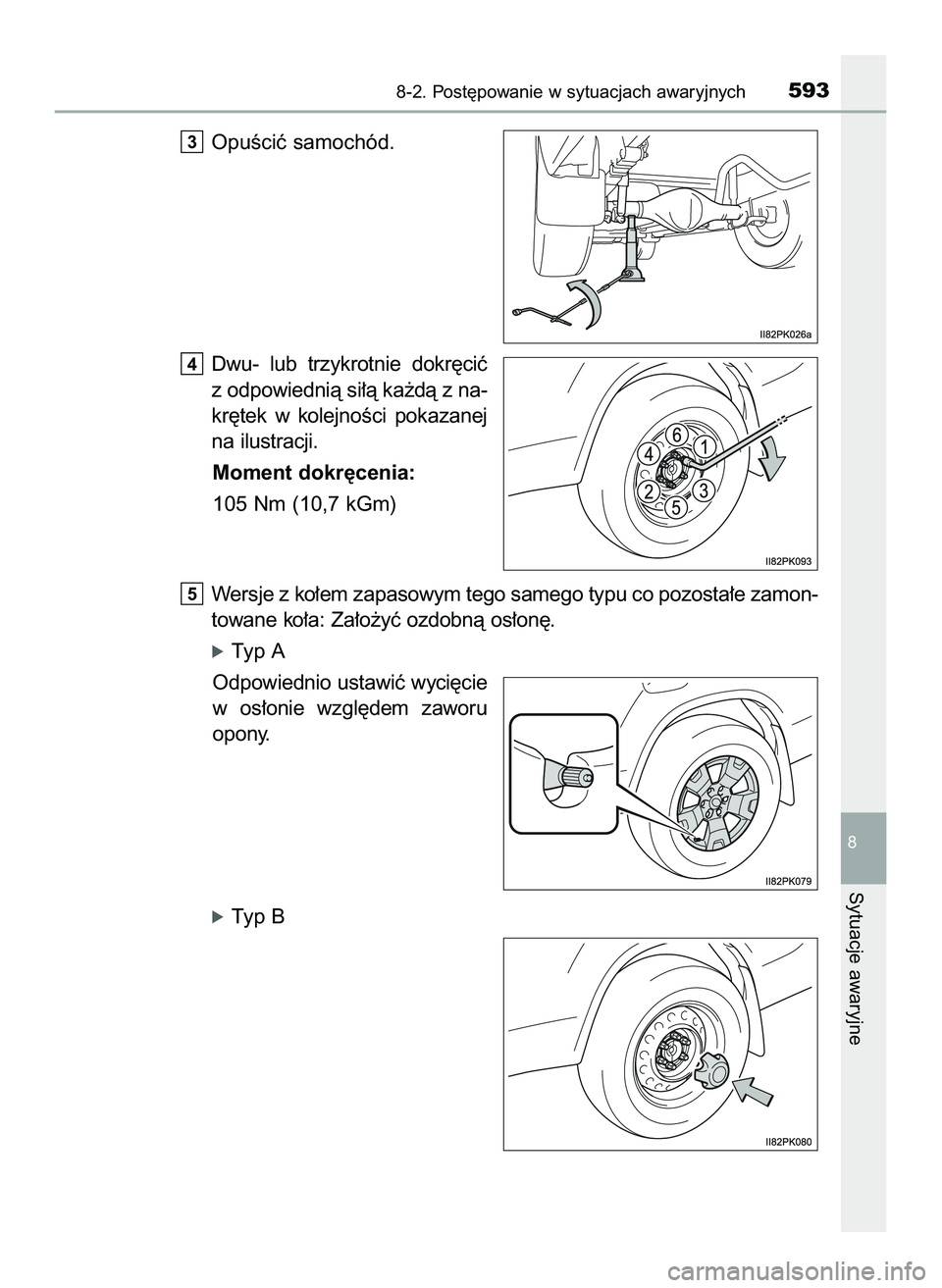

OpuÊciç samochód.
Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
105 Nm (10,7 kGm)
Wersje z ko∏em zapasowym tego samego typu co pozosta∏e zamon-
towane ko∏a: Za∏o˝yç ozdobnà os∏on´.
óTyp A
Odpowiednio ustawiç wyci´cie
w os∏onie wzgl´dem zaworu
opony.
óTyp B
5
4
3
8-2. Post´powanie w sytuacjach awaryjnych593
8
Sytuacje awaryjne
47 Hilux OM0K513E 10/21/21 3:24 PM Page 593 (Black plate)

óTyp C
Po∏o˝yç ko∏o na ziemi stronà
z widocznym zaworem powie-
trza do góry, a nast´pnie za∏o˝yç
uchwyt mocujàcy umieszczajàc
zaczep mocujàcy w otworze
obr´czy ko∏a na ko∏ek gwinto-
wany piasty. Napiàç ∏aƒcuch,
obracajàc drà˝ek przed∏u˝ajàcy
zgodnie z ruchem wskazówek
zegara.
Nast´pnie, nale˝y upewniç si´,
˝e zaczep mocujàcy znajduje si´
w otworze obr´czy ko∏a na ko∏ek
gwintowany piasty oraz uchwyt
mocujàcy jest odpowiednio u∏o˝o-
ny w otworze centralnym obr´czy
ko∏a.
Uchwyt mocujàcy
Zaczep mocujàcy
1
5948-2. Post´powanie w sytuacjach awaryjnych
Chowanie zdj´tego ko∏a, podnoÊnika i narz´dzi
Chowanie zdj´tego ko∏a
Nieprzestrzeganie procedury opisanej poni˝ej mo˝e doprowadziç do uszko-
dzenia miejsca przechowywania ko∏a zapasowego i utraty ko∏a, a w rezultacie
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nieprawid∏owo
Prawid∏owo
47 Hilux OM0K513E 10/21/21 3:24 PM Page 594 (Black plate)

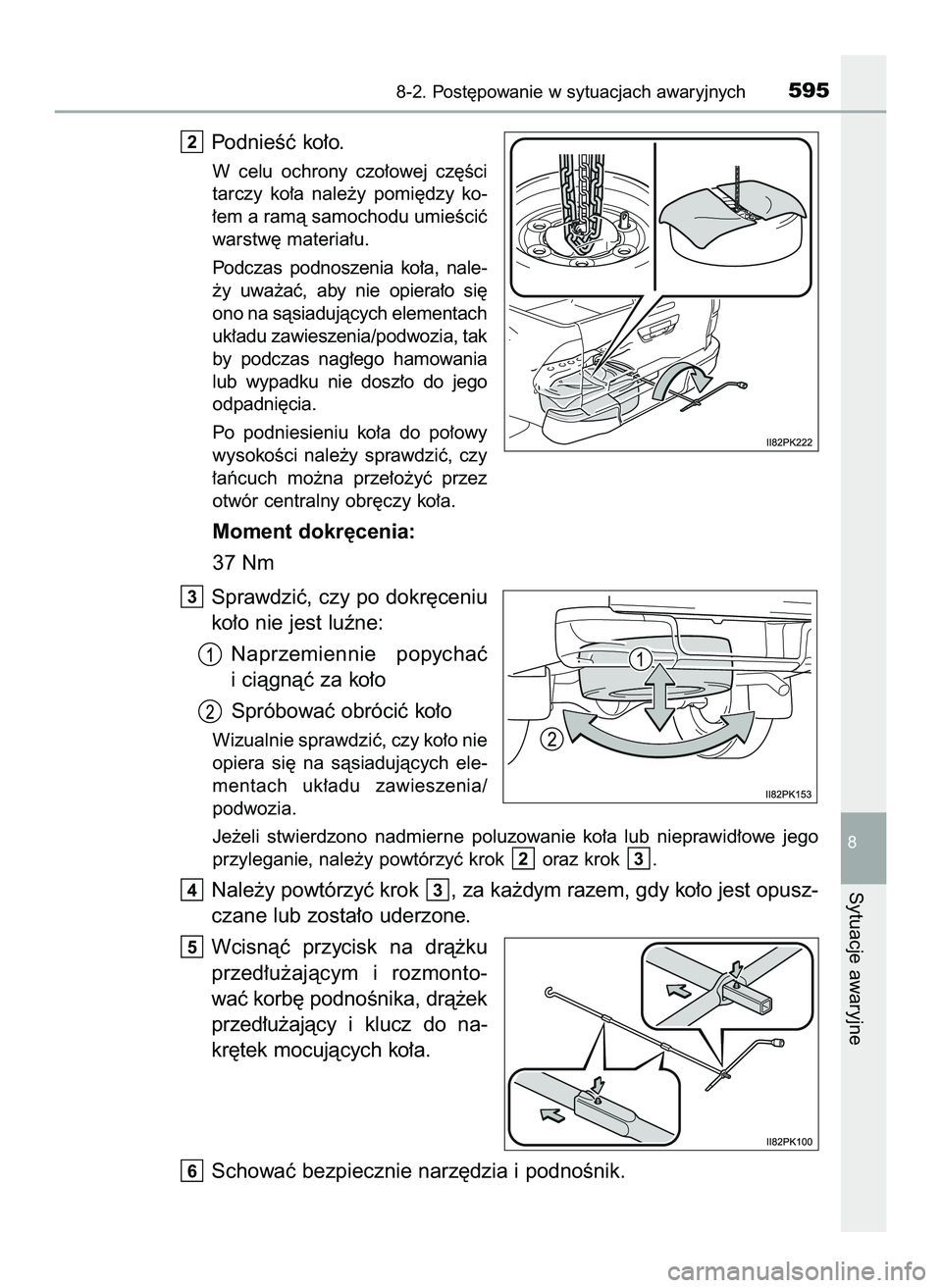

PodnieÊç ko∏o.
W celu ochrony czo∏owej cz´Êci
tarczy ko∏a nale˝y pomi´dzy ko-
∏em a ramà samochodu umieÊciç
warstw´ materia∏u.
Podczas podnoszenia ko∏a, nale-
˝y uwa˝aç, aby nie opiera∏o si´
ono na sàsiadujàcych elementach
uk∏adu zawieszenia/podwozia, tak
by podczas nag∏ego hamowania
lub wypadku nie dosz∏o do jego
odpadni´cia.
Po podniesieniu ko∏a do po∏owy
wysokoÊci nale˝y sprawdziç, czy
∏aƒcuch mo˝na prze∏o˝yç przez
otwór centralny obr´czy ko∏a.
Moment dokr´cenia:
37 Nm
Sprawdziç, czy po dokr´ceniu
ko∏o nie jest luêne:
Naprzemiennie popychaç
i ciàgnàç za ko∏o
Spróbowaç obróciç ko∏o
Wizualnie sprawdziç, czy ko∏o nie
opiera si´ na sàsiadujàcych ele-
mentach uk∏adu zawieszenia/
podwozia.
Je˝eli stwierdzono nadmierne poluzowanie ko∏a lub nieprawid∏owe jego
przyleganie, nale˝y powtórzyç krok oraz krok .
Nale˝y powtórzyç krok , za ka˝dym razem, gdy ko∏o jest opusz-
czane lub zosta∏o uderzone.
Wcisnàç przycisk na drà˝ku
przed∏u˝ajàcym i rozmonto-
waç korb´ podnoÊnika, drà˝ek
przed∏u˝ajàcy i klucz do na-
kr´tek mocujàcych ko∏a.
Schowaç bezpiecznie narz´dzia i podnoÊnik.
6
5
34
32
3
2
8-2. Post´powanie w sytuacjach awaryjnych595
8
Sytuacje awaryjne
47 Hilux OM0K513E 10/21/21 3:25 PM Page 595 (Black plate)

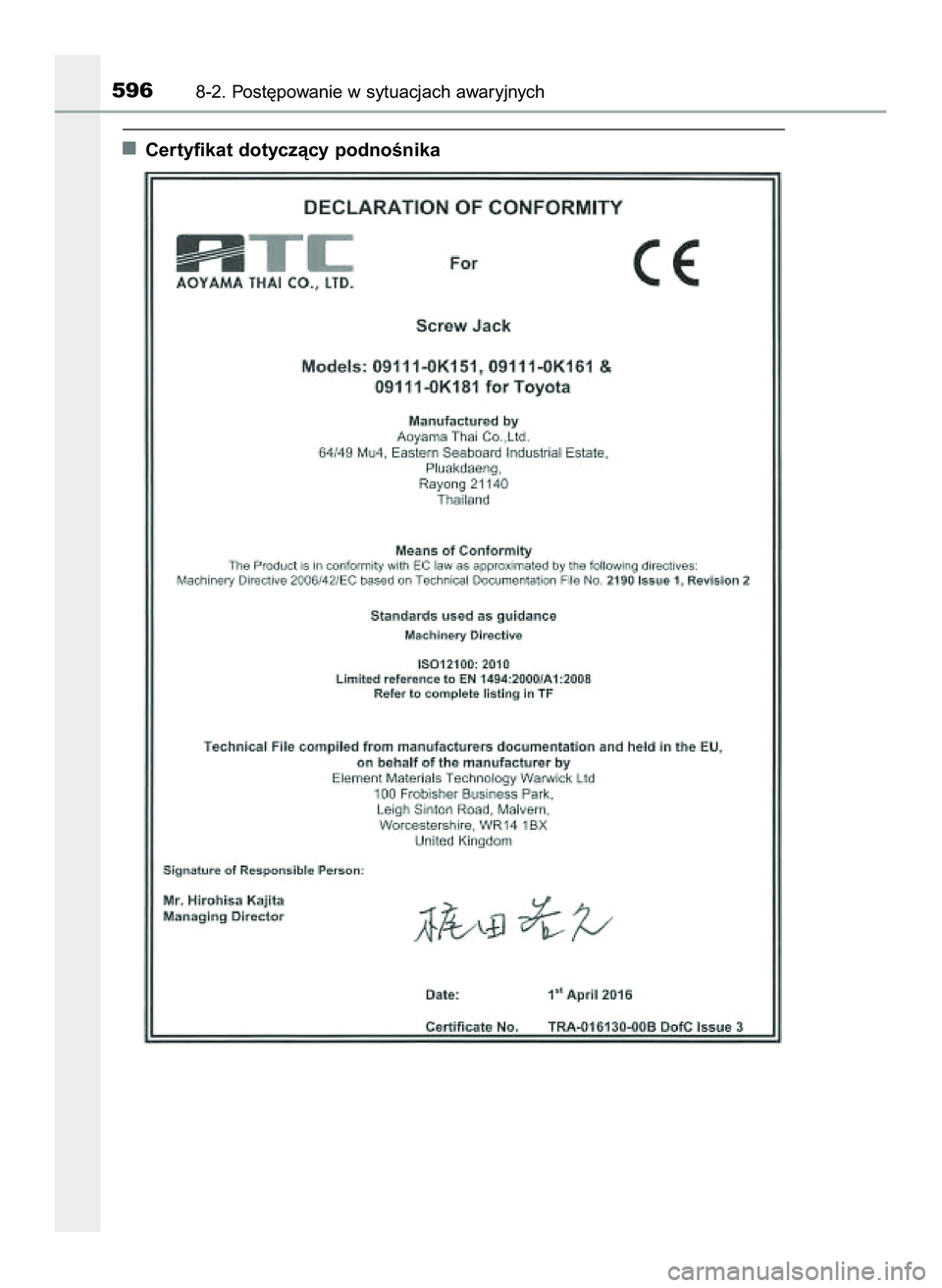

Certyfikat dotyczàcy podnoÊnika
5968-2. Post´powanie w sytuacjach awaryjnych
47 Hilux OM0K513E 10/21/21 3:25 PM Page 596 (Black plate)

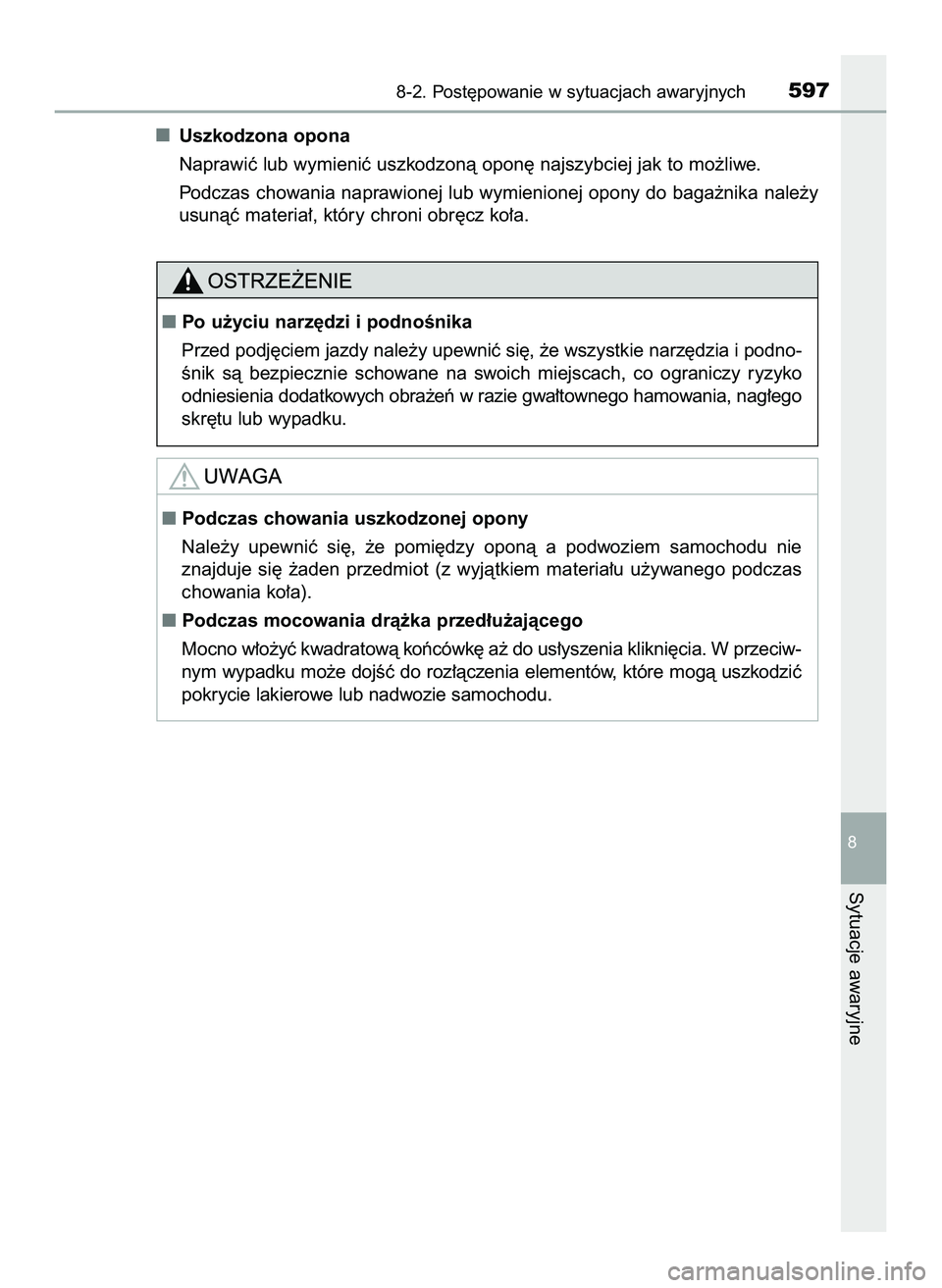

Uszkodzona opona
Naprawiç lub wymieniç uszkodzonà opon´ najszybciej jak to mo˝liwe.
Podczas chowania naprawionej lub wymienionej opony do baga˝nika nale˝y
usunàç materia∏, który chroni obr´cz ko∏a.
8-2. Post´powanie w sytuacjach awaryjnych597
8
Sytuacje awaryjne
Po u˝yciu narz´dzi i podnoÊnika
Przed podj´ciem jazdy nale˝y upewniç si´, ˝e wszystkie narz´dzia i podno-
Ênik sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzyko
odniesienia dodatkowych obra˝eƒ w razie gwa∏townego hamowania, nag∏ego
skr´tu lub wypadku.
Podczas chowania uszkodzonej opony
Nale˝y upewniç si´, ˝e pomi´dzy oponà a podwoziem samochodu nie
znajduje si´ ˝aden przedmiot (z wyjàtkiem materia∏u u˝ywanego podczas
chowania ko∏a).
Podczas mocowania drà˝ka przed∏u˝ajàcego
Mocno w∏o˝yç kwadratowà koƒcówk´ a˝ do us∏yszenia klikni´cia. W przeciw-
nym wypadku mo˝e dojÊç do roz∏àczenia elementów, które mogà uszkodziç
pokrycie lakierowe lub nadwozie samochodu.
47 Hilux OM0K513E 10/21/21 3:25 PM Page 597 (Black plate)

Niedostateczna iloÊç paliwa w zbiorniku.
Wersje z silnikiem o zap∏onie iskrowym: Uzupe∏niç paliwo.
Wersje z silnikiem o zap∏onie samoczynnym:
S. 614
Silnik zalany paliwem (wersje z silnikiem o zap∏onie iskrowym).
Powtórzyç prób´ rozruchu, przestrzegajàc prawid∏owej procedury
post´powania. (
S. 220, 223)
Usterka elektronicznej blokady rozruchu silnika. (
S. 115)
Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Roz∏adowany akumulator. (
S. 604)
Poluzowane lub skorodowane zaciski akumulatora.
Uk∏ad rozruchowy silnika mo˝e dzia∏aç nieprawid∏owo z powodu usterki
elektrycznej, takiej jak np. przerwanie obwodu elektrycznego lub przepa-
lenie bezpiecznika. Mo˝liwe jest jednak awaryjne uruchomienie silnika.
(
S. 599)
5988-2. Post´powanie w sytuacjach awaryjnych

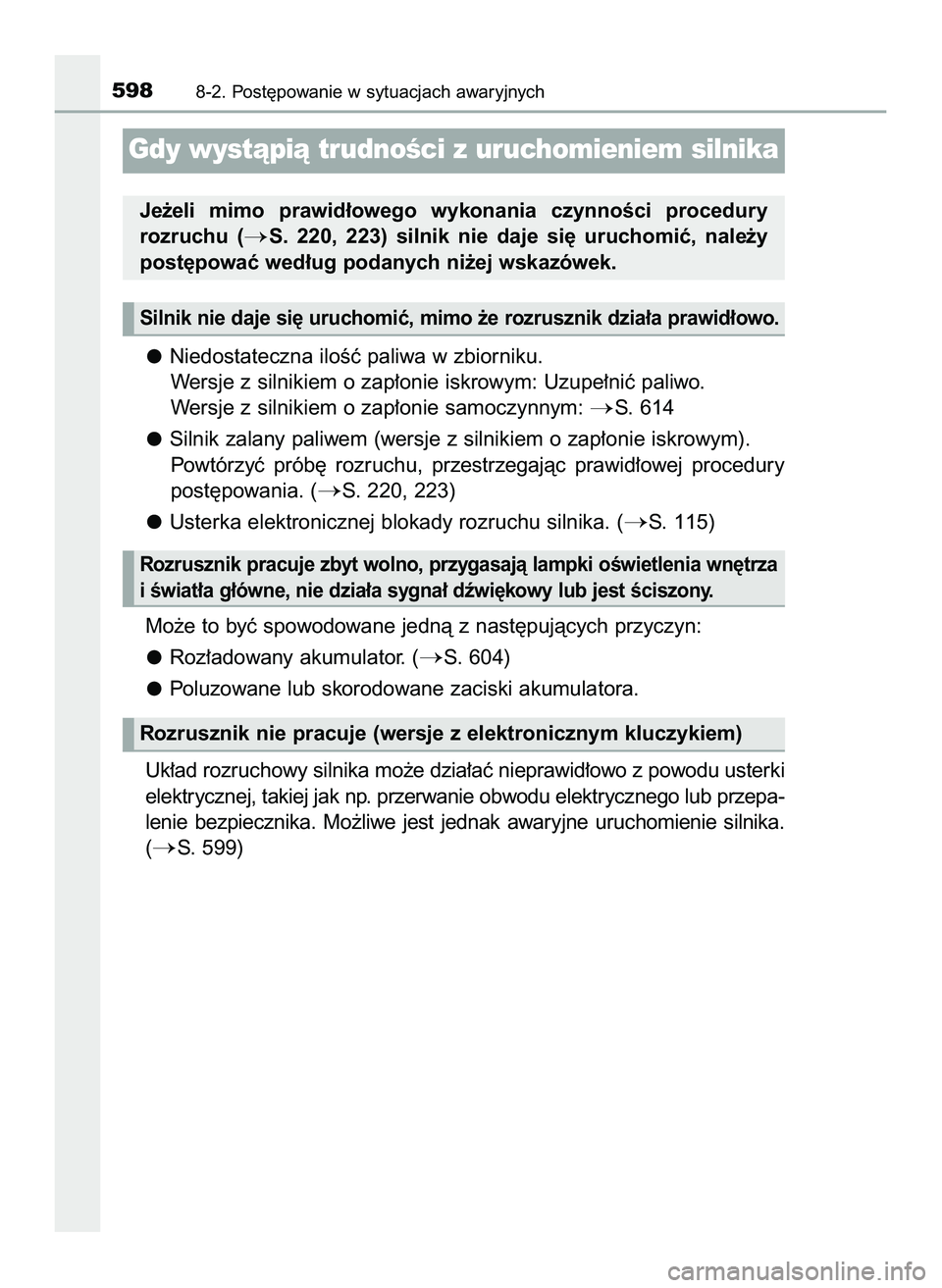

Gdy wystàpià trudnoÊci z uruchomieniem silnika
Je˝eli mimo prawid∏owego wykonania czynnoÊci procedury
rozruchu (
S. 220, 223) silnik nie daje si´ uruchomiç, nale˝y
post´powaç wed∏ug podanych ni˝ej wskazówek.
Silnik nie daje si´ uruchomiç, mimo ˝e rozrusznik dzia∏a prawid∏owo.
Rozrusznik pracuje zbyt wolno, przygasajà lampki oÊwietlenia wn´trza
i Êwiat∏a g∏ówne, nie dzia∏a sygna∏ dêwi´kowy lub jest Êciszony.
Rozrusznik nie pracuje (wersje z elektronicznym kluczykiem)
47 Hilux OM0K513E 10/21/21 3:25 PM Page 598 (Black plate)
