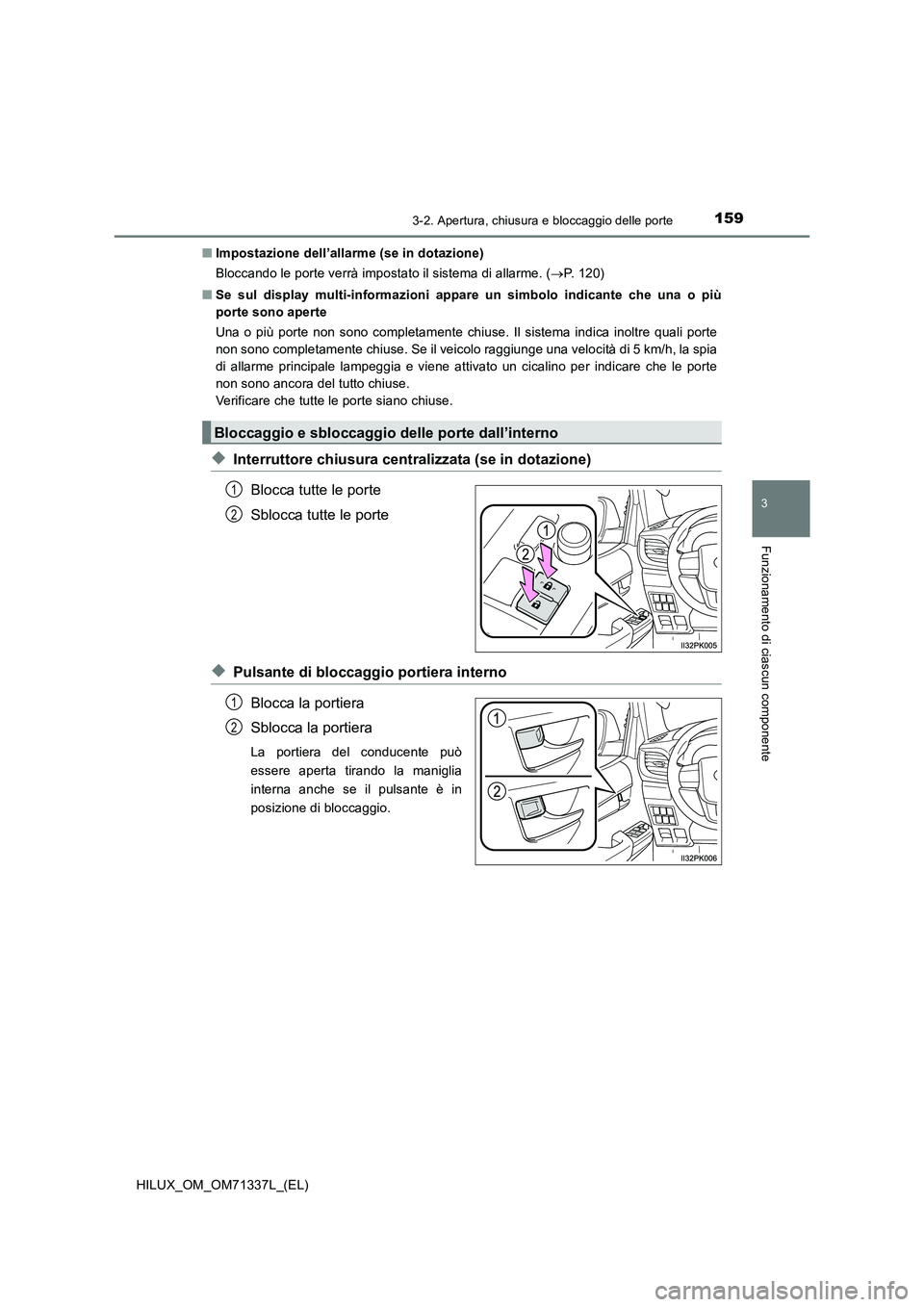

1593-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
HILUX_OM_OM71337L_(EL)QImpostazione dell’allarme (se in dotazione)
Bloccando le porte verrà impostato il sistema di allarme. (P. 120)
QSe sul display multi-informazioni appare un simbolo indicante che una o più
porte sono aperte
Una o più porte non sono completamente chiuse. Il sistema indica inoltre quali porte
non sono completamente chiuse. Se il veicolo raggiunge una velocità di 5 km/h, la spia
di allarme principale lampeggia e viene attivato un cicalino per indicare che le porte
non sono ancora del tutto chiuse.
Verificare che tutte le porte siano chiuse.
XInterruttore chiusura centralizzata (se in dotazione)
Blocca tutte le porte
Sblocca tutte le porte
XPulsante di bloccaggio portiera interno
Blocca la portiera
Sblocca la portiera
La portiera del conducente può
essere aperta tirando la maniglia
interna anche se il pulsante è in
posizione di bloccaggio.
Bloccaggio e sbloccaggio delle porte dall’interno
1
2
1
2

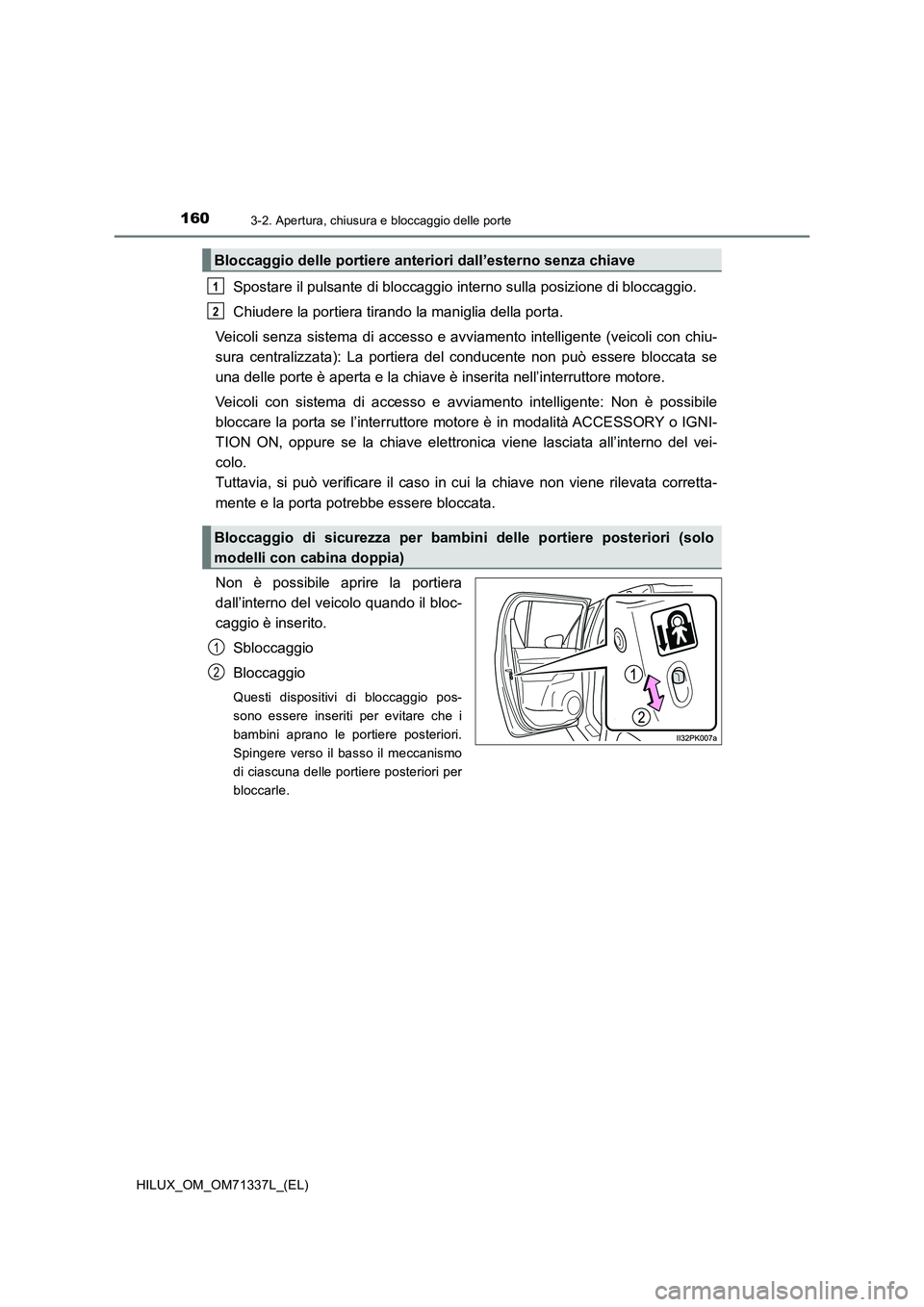

1603-2. Apertura, chiusura e bloccaggio delle porte
HILUX_OM_OM71337L_(EL)
Spostare il pulsante di bloccaggio interno sulla posizione di bloccaggio.
Chiudere la portiera tirando la maniglia della porta.
Veicoli senza sistema di accesso e avviamento intelligente (veicoli con chiu-
sura centralizzata): La portiera del conducente non può essere bloccata se
una delle porte è aperta e la chiave è inserita nell’interruttore motore.
Veicoli con sistema di accesso e avviamento intelligente: Non è possibile
bloccare la porta se l’interruttore motore è in modalità ACCESSORY o IGNI-
TION ON, oppure se la chiave elettronica viene lasciata all’interno del vei-
colo.
Tuttavia, si può verificare il caso in cui la chiave non viene rilevata corretta-
mente e la porta potrebbe essere bloccata.
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
Sbloccaggio
Bloccaggio
Questi dispositivi di bloccaggio pos-
sono essere inseriti per evitare che i
bambini aprano le portiere posteriori.
Spingere verso il basso il meccanismo
di ciascuna delle portiere posteriori per
bloccarle.
Bloccaggio delle portiere anteriori dall’esterno senza chiave
Bloccaggio di sicurezza per bambini delle portiere posteriori (solo
modelli con cabina doppia)
1
2
1
2

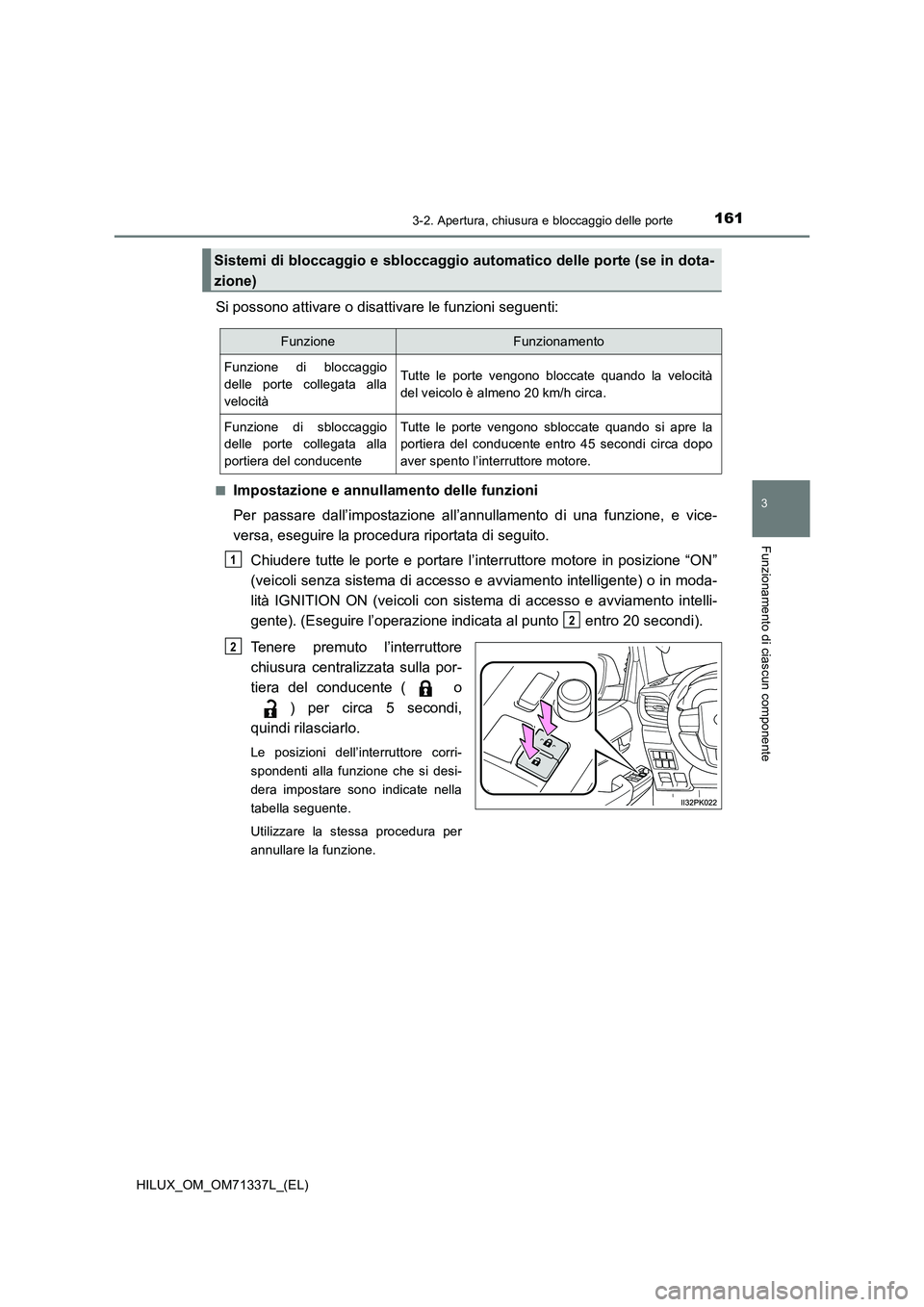

1613-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
HILUX_OM_OM71337L_(EL)
Si possono attivare o disattivare le funzioni seguenti:
QImpostazione e annullamento delle funzioni
Per passare dall’impostazione all’annullamento di una funzione, e vice-
versa, eseguire la procedura riportata di seguito.
Chiudere tutte le porte e portare l’interruttore motore in posizione “ON”
(veicoli senza sistema di accesso e avviamento intelligente) o in moda-
lità IGNITION ON (veicoli con sistema di accesso e avviamento intelli-
gente). (Eseguire l’operazione indicata al punto entro 20 secondi).
Tenere premuto l’interruttore
chiusura centralizzata sulla por-
tiera del conducente ( o
) per circa 5 secondi,
quindi rilasciarlo.
Le posizioni dell’interruttore corri-
spondenti alla funzione che si desi-
dera impostare sono indicate nella
tabella seguente.
Utilizzare la stessa procedura per
annullare la funzione.
Sistemi di bloccaggio e sbloccaggio automatico delle porte (se in dota-
zione)
FunzioneFunzionamento
Funzione di bloccaggio
delle porte collegata alla
velocitàTutte le porte vengono bloccate quando la velocità
del veicolo è almeno 20 km/h circa.
Funzione di sbloccaggio
delle porte collegata alla
portiera del conducenteTutte le porte vengono sbloccate quando si apre la
portiera del conducente entro 45 secondi circa dopo
aver spento l’interruttore motore.
1
2
2

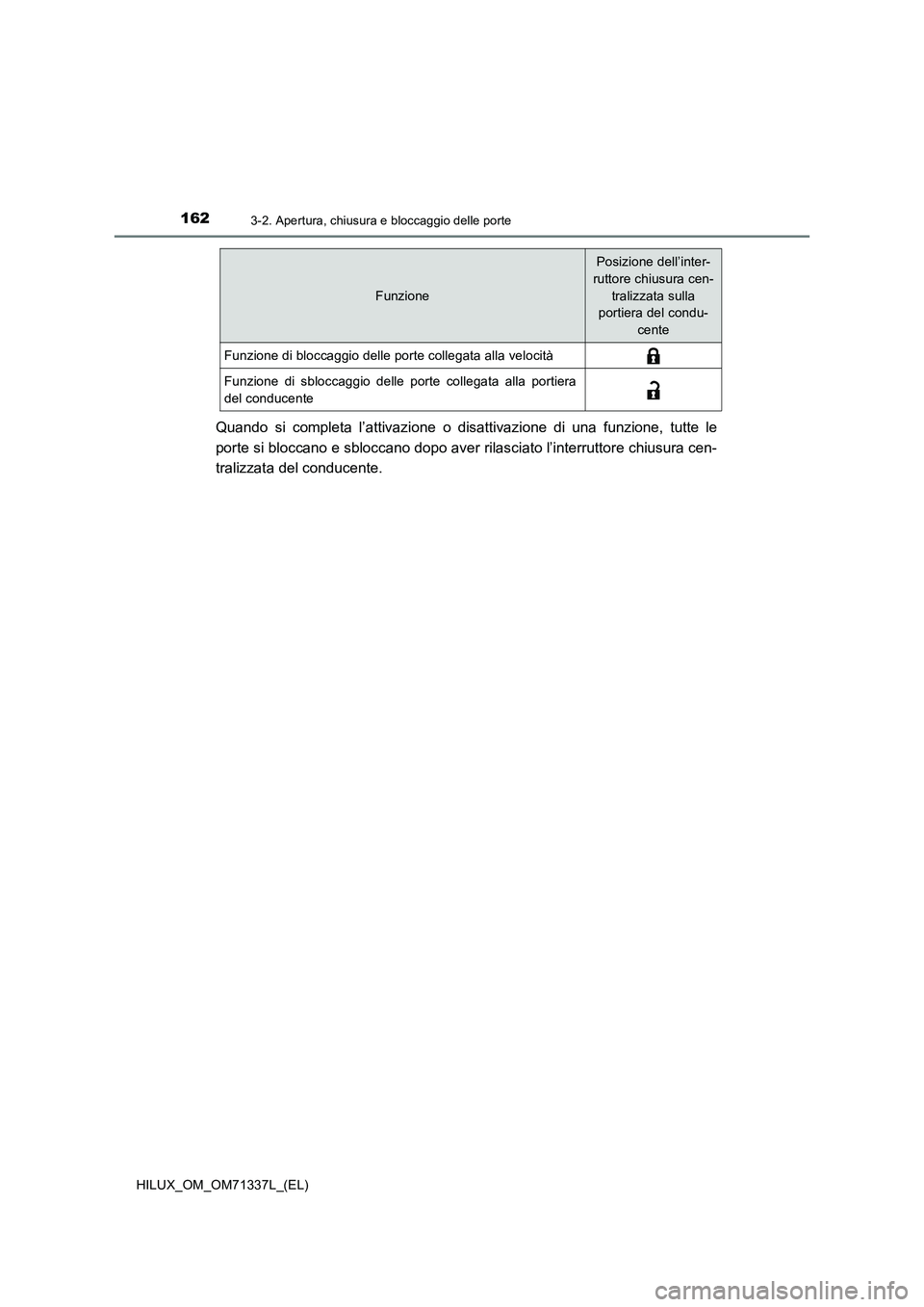

1623-2. Apertura, chiusura e bloccaggio delle porte
HILUX_OM_OM71337L_(EL)
Quando si completa l’attivazione o disattivazione di una funzione, tutte le
porte si bloccano e sbloccano dopo aver rilasciato l’interruttore chiusura cen-
tralizzata del conducente.
Funzione
Posizione dell’inter-
ruttore chiusura cen-
tralizzata sulla
portiera del condu-
cente
Funzione di bloccaggio delle porte collegata alla velocità
Funzione di sbloccaggio delle porte collegata alla portiera
del conducente

1633-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
HILUX_OM_OM71337L_(EL)
QSistema di sbloccaggio delle portiere in caso di rilevamento d’urto (se in dota-
zione)
Se il veicolo subisce un impatto violento, tutte le porte vengono sbloccate. Tuttavia, a
seconda della forza dell’impatto o del tipo di incidente, il sistema potrebbe non atti-
varsi.
Q Condizioni che influiscono sul funzionamento
Veicoli senza sistema di accesso e avviamento intelligente
La funzione di radiocomando a distanza potrebbe non funzionare normalmente nelle
seguenti circostanze:
O Vicino a un ripetitore TV, una stazione radio, una centrale elettrica, un aeroporto o un
altra struttura che genera intense onde radio
O Quando si dispone di una radio portatile, un telefono cellulare o altri apparecchi per
comunicazioni radio
O Quando sono presenti nelle vicinanze altre chiavi con radiocomando
O Quando la chiave con radiocomando è a contatto con un oggetto metallico o ne è
coperta
O Quando altre chiavi con radiocomando (che emettono onde radio) vengono utilizzate
nelle vicinanze
O Quando la chiave con radiocomando è rimasta nelle vicinanze di apparecchi elettrici
quali personal computer
Veicoli con sistema di accesso e avviamento intelligente
 P. 1 7 2
AVVISO
QPer prevenire incidenti
Osservare le seguenti precauzioni durante la guida del veicolo.
L’inosservanza di tali precauzioni può provocare l’apertura di una porta e l’eventuale
caduta dell’occupante, con il rischio di lesioni gravi, anche letali.
O Accertarsi che tutte le porte siano correttamente chiuse e bloccate.
O Non tirare la maniglia interna delle portiere quando il veicolo è in marcia.
Prestare particolare attenzione alla portiera del conducente, perché può essere
aperta anche se il pulsante di bloccaggio interno è in posizione di bloccaggio.
O Inserire il bloccaggio di sicurezza per bambini delle portiere posteriori quando sono
presenti bambini sui sedili posteriori.

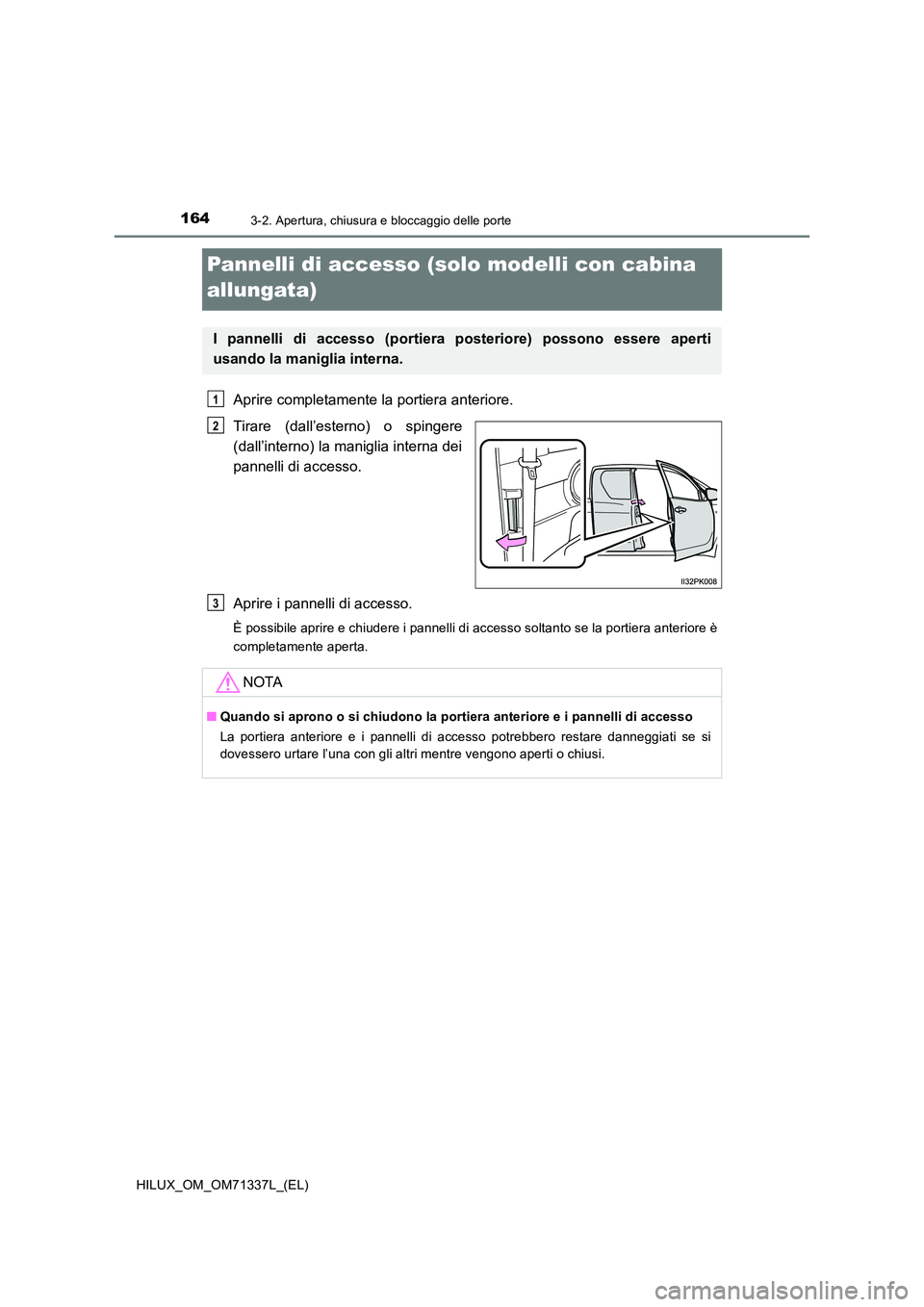

1643-2. Apertura, chiusura e bloccaggio delle porte
HILUX_OM_OM71337L_(EL)
Pannelli di accesso (solo modelli con cabina
allungata)
Aprire completamente la portiera anteriore.
Tirare (dall’esterno) o spingere
(dall’interno) la maniglia interna dei
pannelli di accesso.
Aprire i pannelli di accesso.
È possibile aprire e chiudere i pannelli di accesso soltanto se la portiera anteriore è
completamente aperta.
I pannelli di accesso (portiera posteriore) possono essere aperti
usando la maniglia interna.
1
2
NOTA
Q Quando si aprono o si chiudono la portiera anteriore e i pannelli di accesso
La portiera anteriore e i pannelli di accesso potrebbero restare danneggiati se si
dovessero urtare l’una con gli altri mentre vengono aperti o chiusi.
3

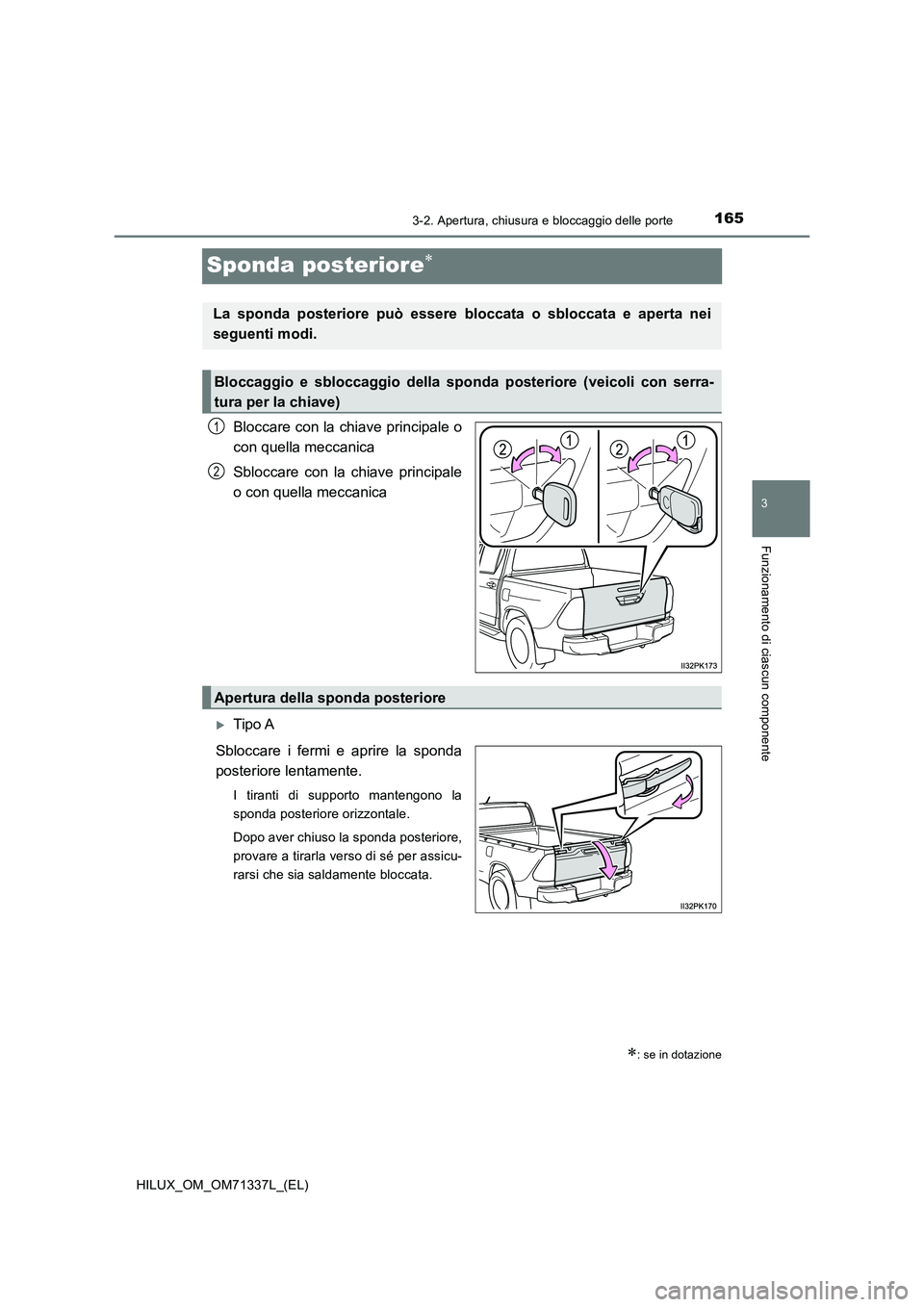

165
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
HILUX_OM_OM71337L_(EL)
Sponda posteriore
Bloccare con la chiave principale o
con quella meccanica
Sbloccare con la chiave principale
o con quella meccanica
Tipo A
Sbloccare i fermi e aprire la sponda
posteriore lentamente.
I tiranti di supporto mantengono la
sponda posteriore orizzontale.
Dopo aver chiuso la sponda posteriore,
provare a tirarla verso di sé per assicu-
rarsi che sia saldamente bloccata.
: se in dotazione
La sponda posteriore può essere bloccata o sbloccata e aperta nei
seguenti modi.
Bloccaggio e sbloccaggio della sponda posteriore (veicoli con serra-
tura per la chiave)
1
2
Apertura della sponda posteriore

1663-2. Apertura, chiusura e bloccaggio delle porte
HILUX_OM_OM71337L_(EL)
Tipo B
Tirare la maniglia e aprire lentamente
la sponda posteriore.
I tiranti di supporto mantengono la
sponda posteriore orizzontale.
Dopo aver chiuso la sponda posteriore,
provare a tirarla verso di sé per assicu-
rarsi che sia saldamente bloccata.
Sganciare le staffe sui tiranti di sup-
porto dai perni su entrambi i lati,
come illustrato nella figura.
Abbassamento della sponda posteriore (veicoli senza paraurti poste-
riore)

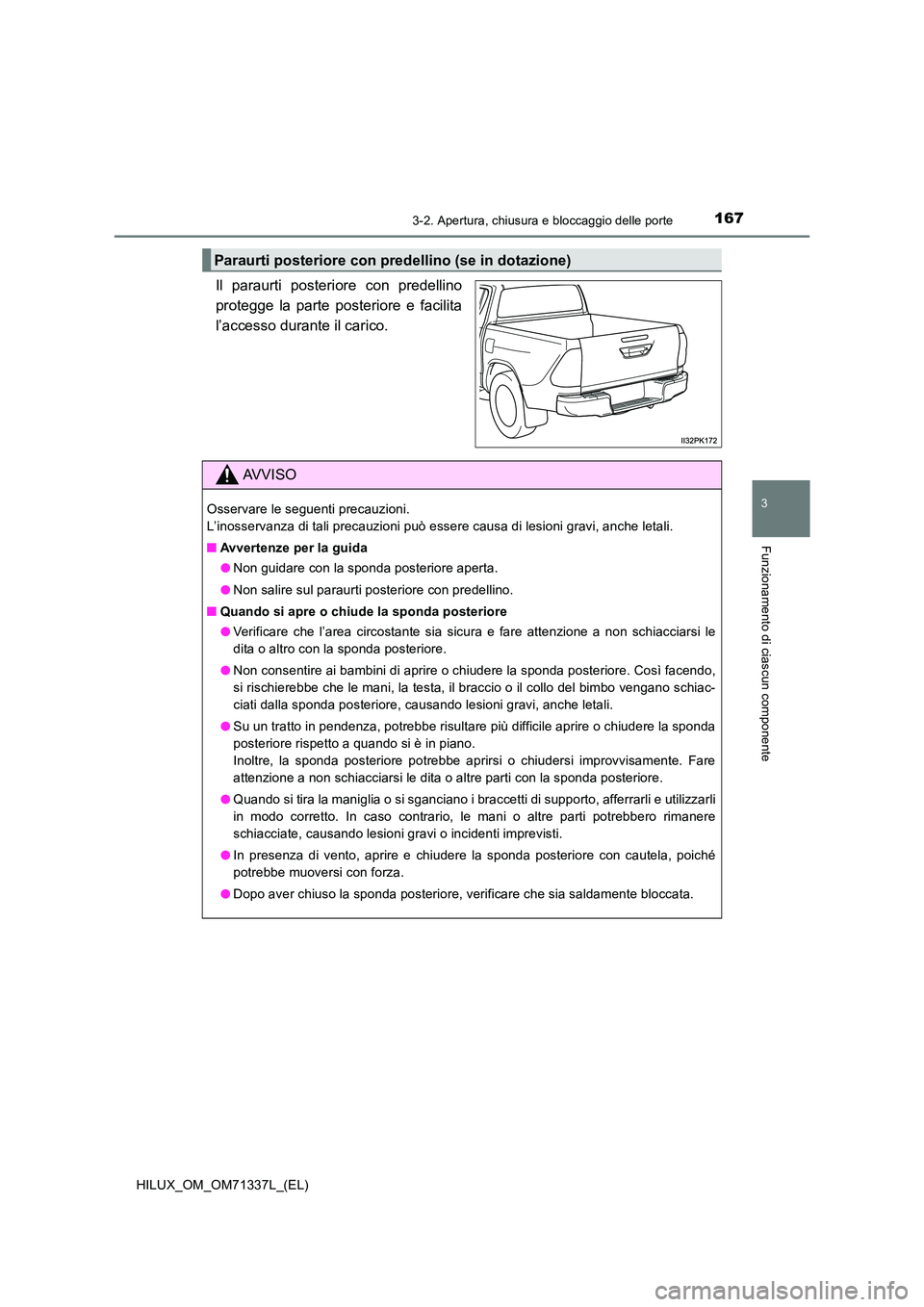

1673-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
HILUX_OM_OM71337L_(EL)
Il paraurti posteriore con predellino
protegge la parte posteriore e facilita
l’accesso durante il carico.
Paraurti posteriore con predellino (se in dotazione)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
Q Avvertenze per la guida
O Non guidare con la sponda posteriore aperta.
O Non salire sul paraurti posteriore con predellino.
Q Quando si apre o chiude la sponda posteriore
O Verificare che l’area circostante sia sicura e fare attenzione a non schiacciarsi le
dita o altro con la sponda posteriore.
O Non consentire ai bambini di aprire o chiudere la sponda posteriore. Così facendo,
si rischierebbe che le mani, la testa, il braccio o il collo del bimbo vengano schiac-
ciati dalla sponda posteriore, causando lesioni gravi, anche letali.
O Su un tratto in pendenza, potrebbe risultare più difficile aprire o chiudere la sponda
posteriore rispetto a quando si è in piano.
Inoltre, la sponda posteriore potrebbe aprirsi o chiudersi improvvisamente. Fare
attenzione a non schiacciarsi le dita o altre parti con la sponda posteriore.
O Quando si tira la maniglia o si sganciano i braccetti di supporto, afferrarli e utilizzarli
in modo corretto. In caso contrario, le mani o altre parti potrebbero rimanere
schiacciate, causando lesioni gravi o incidenti imprevisti.
O In presenza di vento, aprire e chiudere la sponda posteriore con cautela, poiché
potrebbe muoversi con forza.
O Dopo aver chiuso la sponda posteriore, verificare che sia saldamente bloccata.

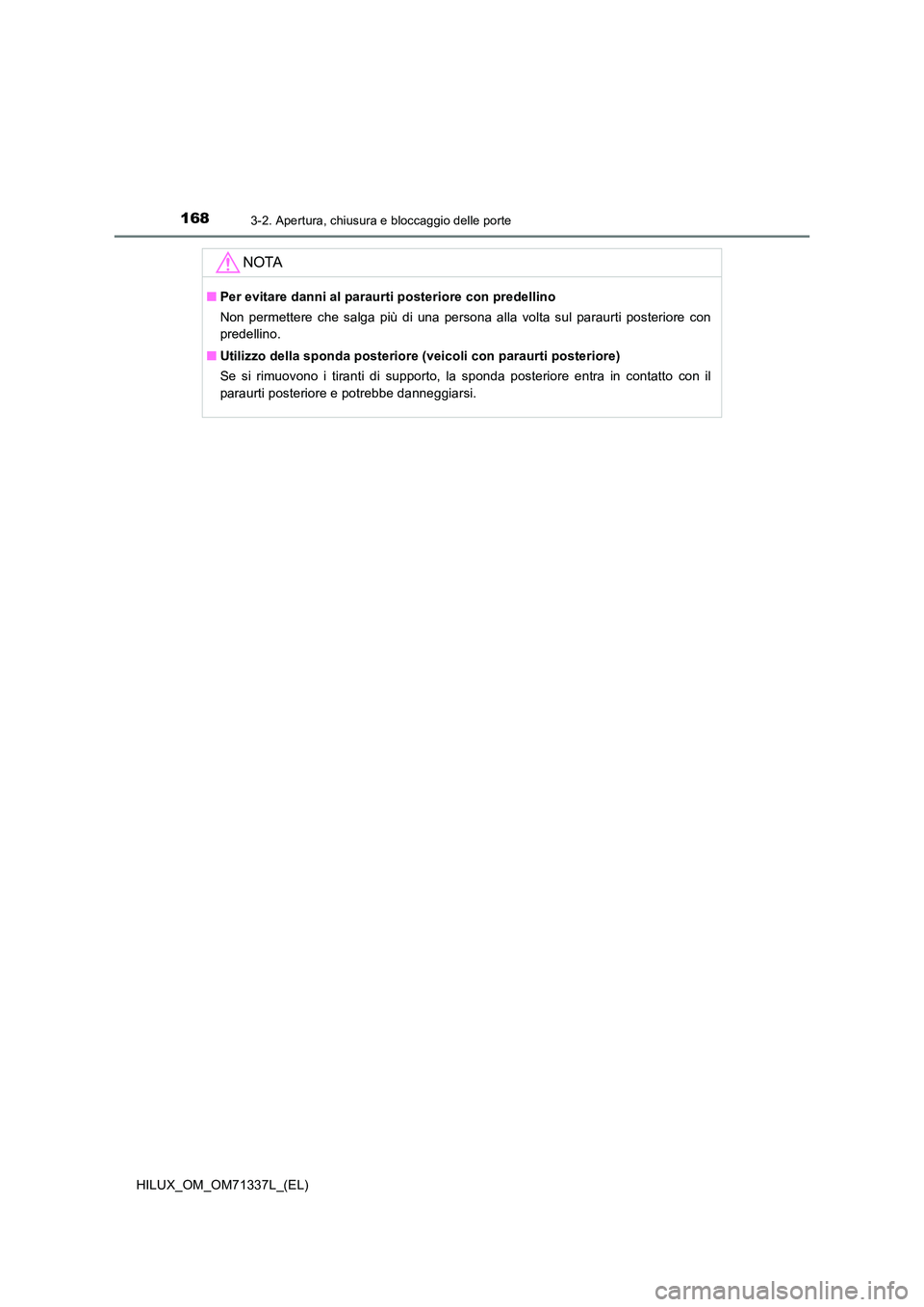

1683-2. Apertura, chiusura e bloccaggio delle porte
HILUX_OM_OM71337L_(EL)
NOTA
QPer evitare danni al paraurti posteriore con predellino
Non permettere che salga più di una persona alla volta sul paraurti posteriore con
predellino.
Q Utilizzo della sponda posteriore (veicoli con paraurti posteriore)
Se si rimuovono i tiranti di supporto, la sponda posteriore entra in contatto con il
paraurti posteriore e potrebbe danneggiarsi.
