4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Arrière
Modèles 2 roues motrices non équipés de jantes 18 pouces
Modèles 2 roues motrices équipés de jantes 18 pouces
Modèles 4 roues motrices

360 4-3. Entretien à faire soi-même
MATRIX_D

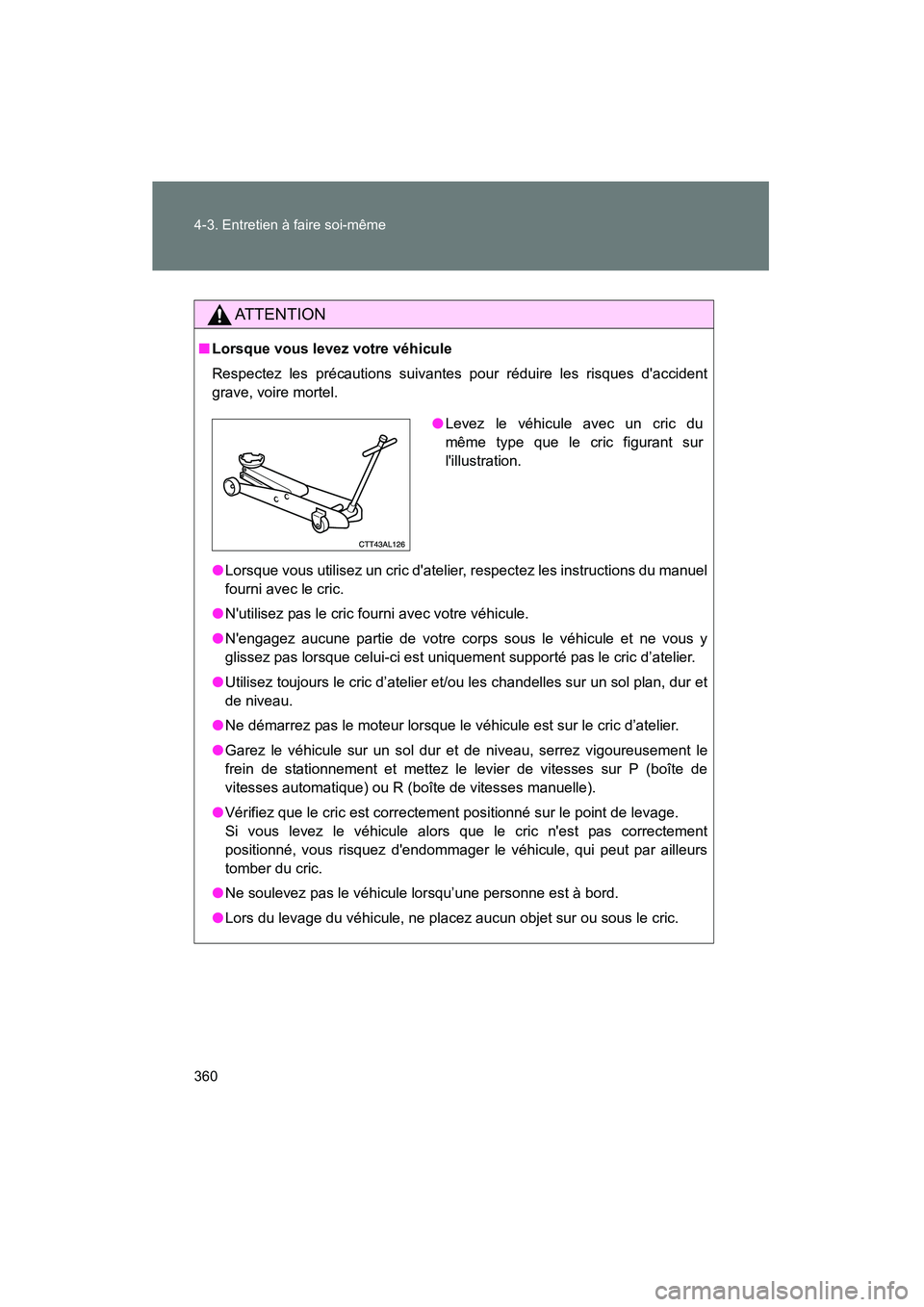

AT T E N T I O N
■Lorsque vous levez votre véhicule
Respectez les précautions suivantes pour réduire les risques d'accident
grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● N'engagez aucune partie de votre corps sous le véhicule et ne vous y
glissez pas lorsque celui-ci est uniquement supporté pas le cric d’atelier.
● Utilisez toujours le cric d’atelier et/ou les chandelles sur un sol plan, dur et
de niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur le cric d’atelier.
● Garez le véhicule sur un sol dur et de niveau, serrez vigoureusement le
frein de stationnement et mettez le levier de vitesses sur P (boîte de
vitesses automatique) ou R (boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne soulevez pas le véhicule lorsqu’une personne est à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

361
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
Compartiment moteur
Moteur 4 cylindres, 1,8 L (2ZR-FE)
Bouchon de remplissage
d’huile moteur (→P. 365)
Jauge de niveau d’huile
moteur ( →P. 363)
Réservoir de liquide de frein (→ P. 371)
Boîte à fusibles ( →P. 399)
Batterie ( →P. 373)
Radiateur ( →P. 370)Motoventilateur de
refroidissement
Condenseur ( →P. 370)
Vase d'expansion de liquide
de refroidissement moteur (→P. 368)
Réservoir de liquide de lave-
glace (→ P. 375)

362 4-3. Entretien à faire soi-même
MATRIX_D
Moteur 4 cylindres, 2,4 L (2AZ-FE)
Vase d'expansion de liquide
de refroidissement moteur (→P. 368)
Bouchon de remplissage
d’huile moteur ( →P. 365)
Jauge de niveau d’huile
moteur ( →P. 363)
Réservoir de liquide de frein (→P. 371)Boîte à fusibles ( →P. 399)
Batterie ( →P. 373)
Radiateur ( →P. 370)
Motoventilateurs de
refroidissement
Condenseur ( →P. 370)
Réservoir de liquide de lave-
glace (→ P. 375)

363
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
Huile moteur
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Park the vehicle on level ground. Montez le moteur en
température et arrêtez-le, puis attendez plus de 5 minutes
pour permettre à l'huile de redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Moteur 1,8 L 4 cylindres (2ZR-FE) avec jauge plate et moteur 2,4 L
4 cylindres (2AZ-FE) Remettez la jauge en place en appuyant bien à fond.
Moteur 1,8 L 4 cylindres (2ZR-FE) sans jauge plate
Réintroduisez entièrement la
jauge non plate avec ses zones
saillantes ( dans l’illustration)
pointant vers le moteur.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
4ÉTAPE
5ÉTAPE

364 4-3. Entretien à faire soi-même
MATRIX_DType de jauge plate
Insuffisant
Normal
En excès
La forme de la jauge peut varier
en fonction du type de véhicule
ou de moteur.
Jauge non plate Insuffisant
Normal
En excès
La forme de la jauge peut varier
en fonction du type de véhicule
ou de moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
6ÉTAPE

365
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
■
Appoint en huile moteur
Si le niveau d'huile est sous le
repère mini ou à peine au-
dessus, ajoutez une huile moteur
de même type que celle utilisée
dans le moteur.
Avant d'ajouter de l'huile, vérifiez le type d'huile à utiliser et préparez
l'outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile.
Versez l'huile moteur lentement et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage, en le tournant vers la
droite.
Choix de l'huile
moteur →
P. 481
Quantité d'huile
(Bas → Plein) Moteur 4 cylindres, 1,8 L (2ZR-FE)
1,6 qt. (1,5 L, 1,3 Imp. qt.) Moteur 4 cylindres, 2,4 L (2AZ-FE)
1,1 qt. (1,0 L, 0,9 Imp. qt.)
Éléments Entonnoir propre
1ÉTAPE
2ÉTAPE
3ÉTAPE

366 4-3. Entretien à faire soi-même
MATRIX_D
■Consommation en huile moteur
Une certaine quantité d'huile moteur sera consommée pendant la conduite.
Dans les situations suivantes, la consommation d'huile peut augmenter et
l'huile moteur peut devoir être remplie entre les intervalles d’entretien de
l’huile.
●Lorsque le moteur est neuf, immédiatement après l’achat du véhicule ou
après le remplacement du moteur, par exemple
● Si une huile de qualité insuffisante ou d’une viscosité inappropriée est
utilisée
● Moteur 2,4L 4 cylindres (2AZ-FE): Lors de la conduite à hautes vitesses
ou avec un chargement lourd, lors d’un remorquage ou lorsque vous
conduisez en accélérant ou en décélérant fréquemment
● Moteur 1,8L 4 cylindres (2ZR-FE): Lors de la conduite à hautes vitesses
ou avec un chargement lourd, ou lorsque vous conduisez en accélérant
ou en décélérant fréquemment
● Lorsque vous laissez le moteur au ralenti pendant une longue période ou
si vous conduisez fréquemment dans un trafic dense
AT T E N T I O N
■Huile moteur usagée
●L'huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des problèmes de peau, tels que des
inflammations ou un cancer de la peau, vous devez donc éviter tout
contact prolongé et répété avec celle-ci. Pour nettoyer la peau en contact
avec de l'huile moteur usagée, lavez-vous abondamment avec de l'eau et
du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n'importe où et
n'importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez votre
concessionnaire Toyota, une station-service ou un magasin d'accessoires
auto.
● Ne laissez pas les huiles de vidange à la portée des enfants.

367
4-3. Entretien à faire soi-même
4
Entretien et soin
MATRIX_D
NOTE
■
Pour prévenir toute panne moteur grave
Vérifiez régulièrement le niveau d'huile.
■ Lorsque vous faites une vidange d'huile moteur
● Veillez à ne pas verser d'huile moteur sur les éléments du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile à la jauge chaque fois que vous en ajoutez.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile moteur.

368 4-3. Entretien à faire soi-même
MATRIX_D
Liquide de refroidissement moteurLe niveau du liquide de refroidissement est correct lorsqu’il se trouve
entre les repères “FULL” et “LOW” du vase d’expansion, lorsque le
moteur est froid. Bouchon du vase d'expansion
“FULL”
“LOW”
Si le niveau du liquide est sous le
niveau “LOW” ou juste dessus,
faites l’appoint en liquide de
refroidissement, jusqu’au niveau
“FULL”. (→P. 468)
