TOYOTA MIRAI 2020 Bruksanvisningar (in Swedish)

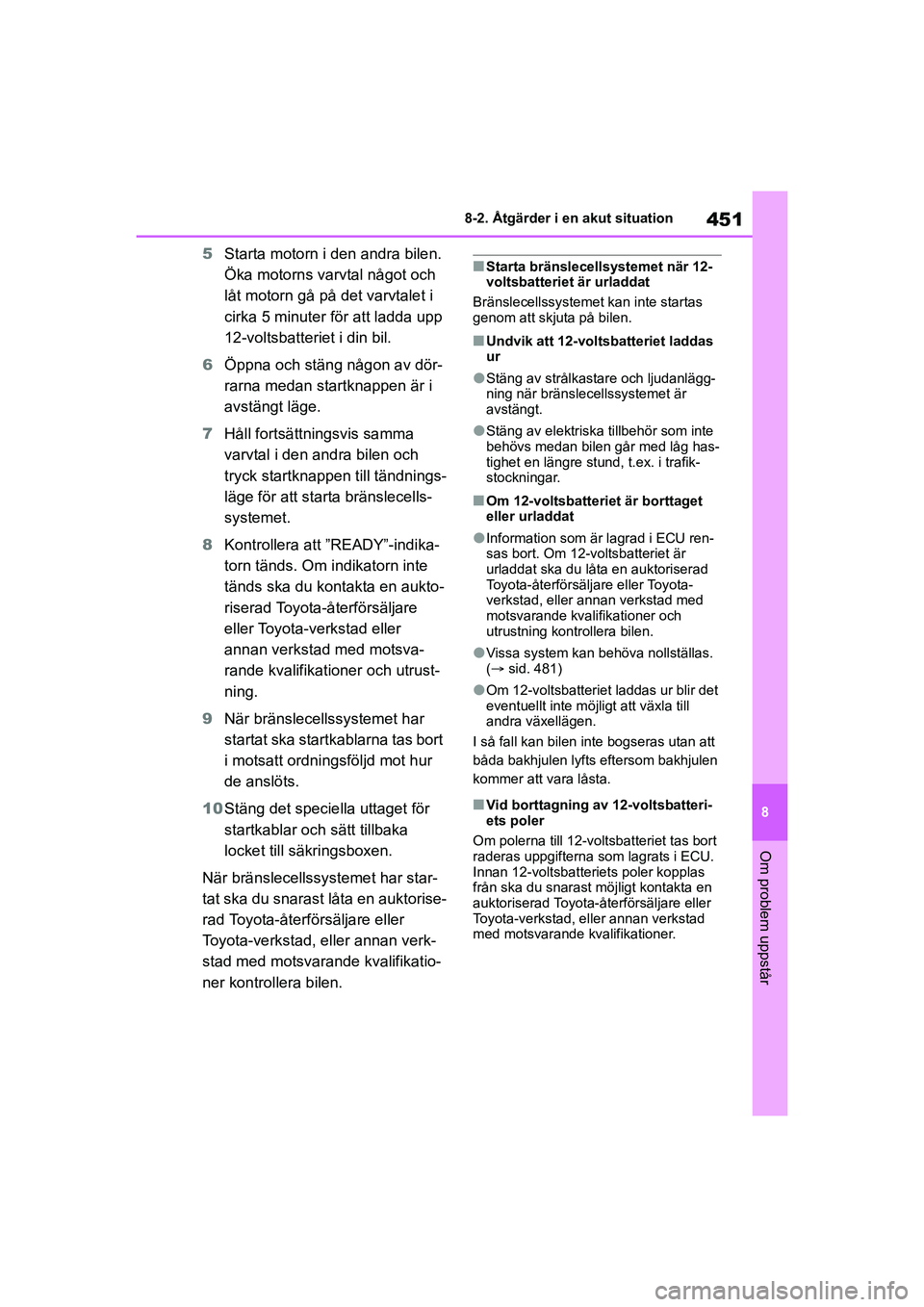

451
8
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om problem uppstår
5Starta motorn i den andra bilen.
Öka motorns varvtal något och
låt motorn gå på det varvtalet i
cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
6 Öppna och stäng någon av dör-
rarna medan startknappen är i
avstängt läge.
7 Håll fortsättningsvis samma
varvtal i den andra bilen och
tryck startknappen till tändnings-
läge för att starta bränslecells-
systemet.
8 Kontrollera att ”READY”-indika-
torn tänds. Om indikatorn inte
tänds ska du kontakta en aukto-
riserad Toyota-å terförsäljare
eller Toyota-verkstad eller
annan verkstad med motsva-
rande kvalifikationer och utrust-
ning.
9 När bränslecellssystemet har
startat ska startkablarna tas bort
i motsatt ordningsföljd mot hur
de anslöts.
10 Stäng det speciella uttaget för
startkablar och sätt tillbaka
locket till säkringsboxen.
När bränslecellssystemet har star-
tat ska du snarast låta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.nStarta bränslecellsystemet när 12-
voltsbatteriet är urladdat
Bränslecellssystemet kan inte startas
genom att skjuta på bilen.
nUndvik att 12-voltsbatteriet laddas
ur
lStäng av strålkastare och ljudanlägg-
ning när bränslecellssystemet är
avstängt.
lStäng av elektriska tillbehör som inte
behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafik-
stockningar.
nOm 12-voltsbatteriet är borttaget
eller urladdat
lInformation som är lagrad i ECU ren-
sas bort. Om 12-voltsbatteriet är
urladdat ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
lVissa system kan behöva nollställas.
( sid. 481)
lOm 12-voltsbatteriet laddas ur blir det
eventuellt inte möjligt att växla till
andra växellägen.
I så fall kan bilen inte bogseras utan att
båda bakhjulen lyfts eftersom bakhjulen
kommer att vara låsta.
nVid borttagning av 12-voltsbatteri-
ets poler
Om polerna till 12-vol tsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Innan 12-voltsbatteriets poler kopplas
från ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
OM62035SE.book Page 451 Monday, December 28, 2020 1:55 PM

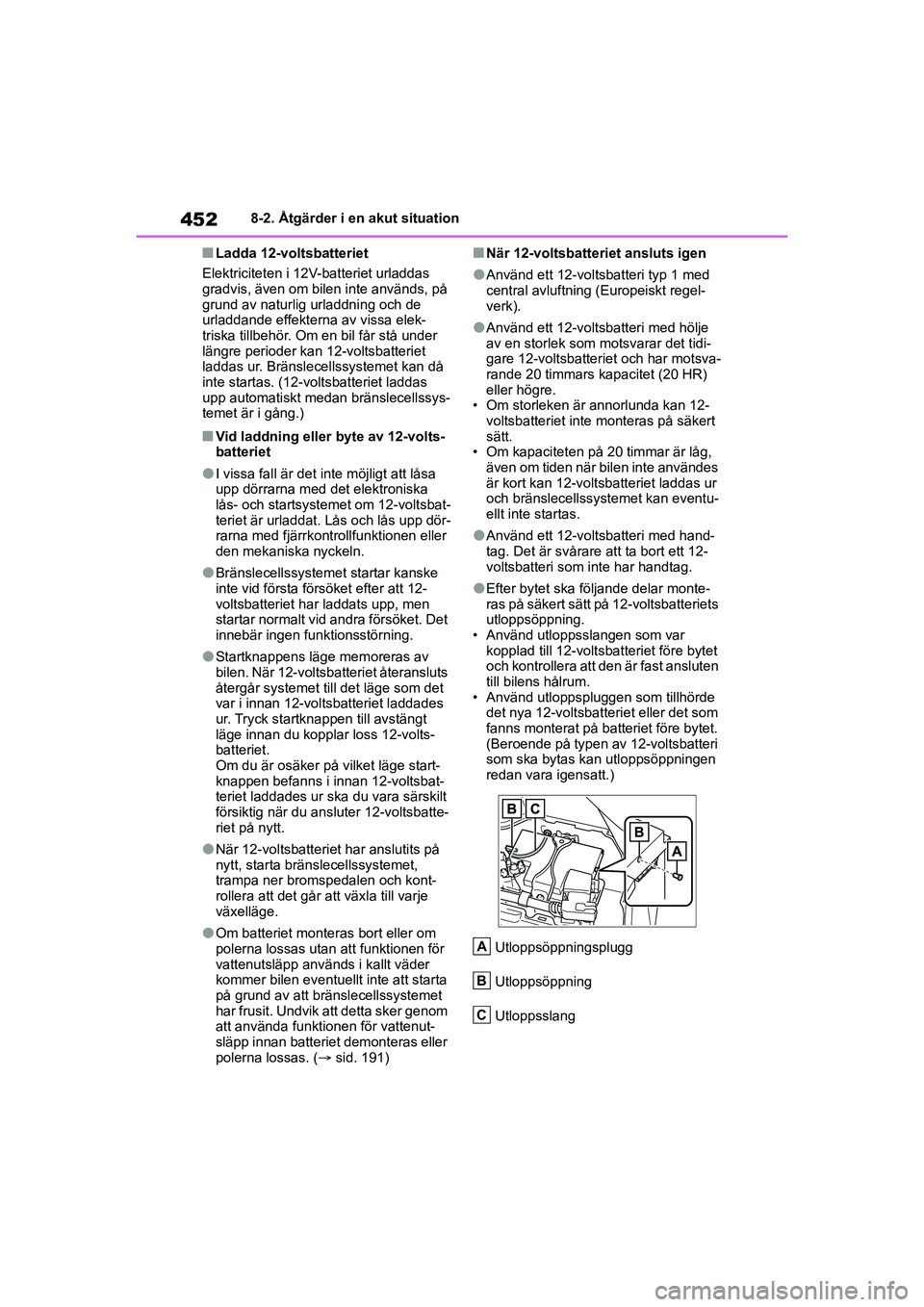

452
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
nLadda 12-voltsbatteriet
Elektriciteten i 12V-batteriet urladdas
gradvis, även om bilen inte används, på
grund av naturlig urladdning och de
urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under
längre perioder kan 12-voltsbatteriet
laddas ur. Bränslecellssystemet kan då
inte startas. (12-voltsbatteriet laddas
upp automatiskt medan bränslecellssys-
temet är i gång.)
nVid laddning eller byte av 12-volts-
batteriet
lI vissa fall är det inte möjligt att låsa
upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbat-
teriet är urladdat. Lås och lås upp dör-
rarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
lBränslecellssystemet startar kanske
inte vid första försöket efter att 12-
voltsbatteriet har laddats upp, men
startar normalt vid andra försöket. Det
innebär ingen funktionsstörning.
lStartknappens läge memoreras av
bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det
var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt
läge innan du kopplar loss 12-volts-
batteriet.
Om du är osäker på vilket läge start-
knappen befanns i innan 12-voltsbat-
teriet laddades ur ska du vara särskilt
försiktig när du ansluter 12-voltsbatte-
riet på nytt.
lNär 12-voltsbatteriet har anslutits på
nytt, starta brän slecellssystemet,
trampa ner bromspedalen och kont-
rollera att det går att växla till varje
växelläge.
lOm batteriet monteras bort eller om
polerna lossas utan att funktionen för
vattenutsläpp används i kallt väder
kommer bilen eventuellt inte att starta
på grund av att bränslecellssystemet
har frusit. Undvik att detta sker genom
att använda funktionen för vattenut-
släpp innan batteriet demonteras eller
polerna lossas. ( sid. 191)
nNär 12-voltsbatteriet ansluts igen
lAnvänd ett 12-voltsbatteri typ 1 med
central avluftning (Europeiskt regel-
verk).
lAnvänd ett 12-voltsbatteri med hölje
av en storlek som motsvarar det tidi-
gare 12-voltsbatteriet och har motsva-
rande 20 timmars kapacitet (20 HR)
eller högre.
• Om storleken är annorlunda kan 12-
voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg,
även om tiden när bilen inte användes
är kort kan 12-voltsbatteriet laddas ur
och bränslecellssystemet kan eventu-
ellt inte startas.
lAnvänd ett 12-voltsbatteri med hand-
tag. Det är svårare att ta bort ett 12-
voltsbatteri som inte har handtag.
lEfter bytet ska följande delar monte-
ras på säkert sätt på 12-voltsbatteriets
utloppsöppning.
• Använd utloppsslangen som var kopplad till 12-voltsbatteriet före bytet
och kontrollera att den är fast ansluten
till bilens hålrum.
• Använd utloppspluggen som tillhörde det nya 12-voltsbatteriet eller det som
fanns monterat på batte riet före bytet.
(Beroende på typen av 12-voltsbatteri
som ska bytas kan utloppsöppningen
redan vara igensatt.)
Utloppsöppningsplugg
Utloppsöppning
Utloppsslang
A
B
C
OM62035SE.book Page 452 Monday, December 28, 2020 1:55 PM

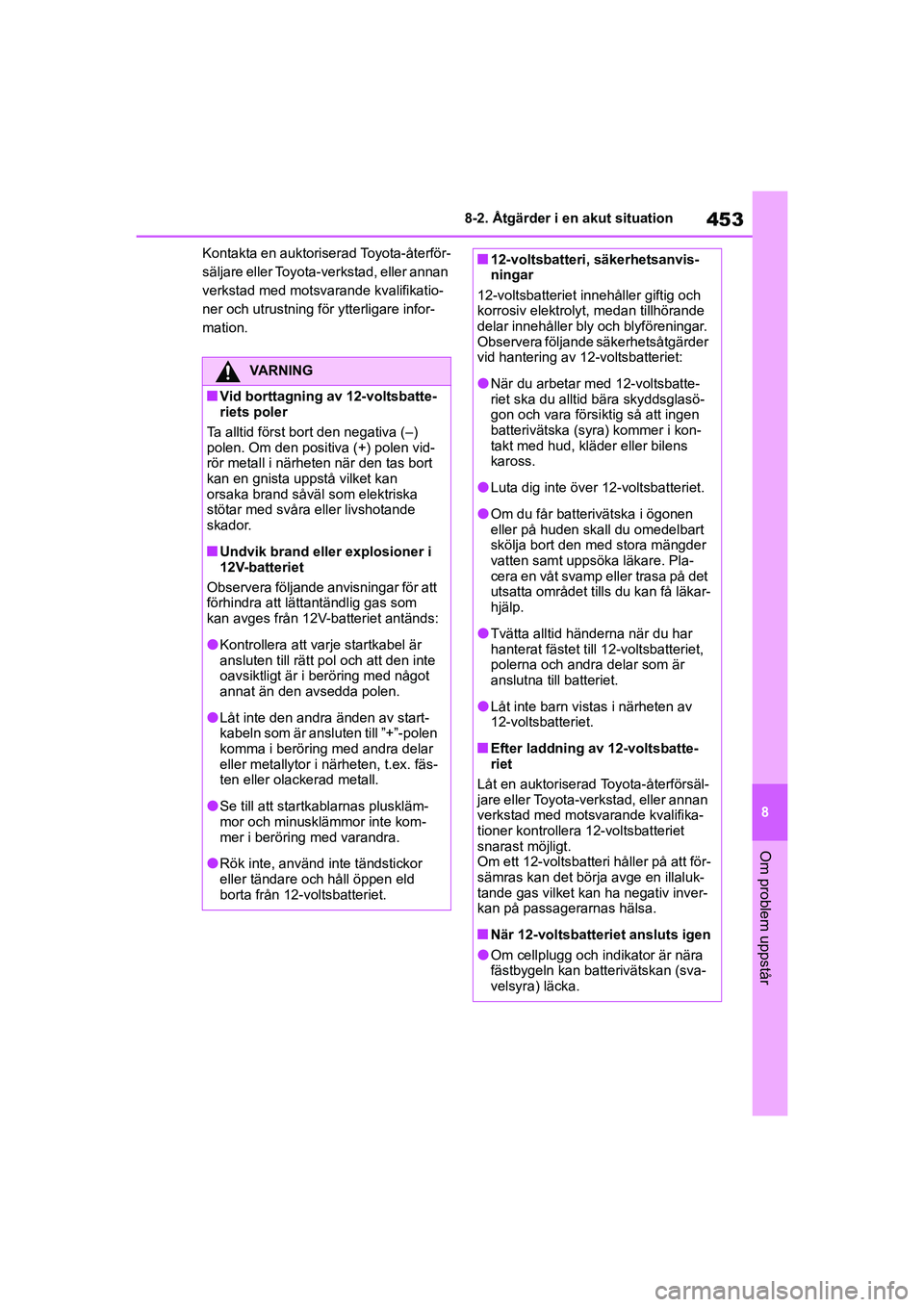

453
8
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om problem uppstår
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning för ytterligare infor-
mation.
VARNING
nVid borttagning av 12-voltsbatte-
riets poler
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vid-
rör metall i närheten när den tas bort
kan en gnista uppstå vilket kan
orsaka brand såväl som elektriska
stötar med svåra eller livshotande
skador.
nUndvik brand eller explosioner i
12V-batteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som
kan avges från 12V-batteriet antänds:
lKontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
lLåt inte den andra änden av start-
kabeln som är ansluten till ”+”-polen
komma i beröring med andra delar
eller metallytor i närheten, t.ex. fäs-
ten eller olackerad metall.
lSe till att startkablarnas pluskläm-
mor och minusklämmor inte kom-
mer i beröring med varandra.
lRök inte, använd inte tändstickor
eller tändare och håll öppen eld
borta från 12-voltsbatteriet.
n12-voltsbatteri, säkerhetsanvis-
ningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
lNär du arbetar med 12-voltsbatte-
riet ska du alltid bära skyddsglasö-
gon och vara försiktig så att ingen
batterivätska (syra) kommer i kon-
takt med hud, kläder eller bilens
kaross.
lLuta dig inte över 12-voltsbatteriet.
lOm du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Pla-
cera en våt svamp eller trasa på det
utsatta området tills du kan få läkar-
hjälp.
lTvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är
anslutna till batteriet.
lLåt inte barn vistas i närheten av
12-voltsbatteriet.
nEfter laddning av 12-voltsbatte-
riet
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera 12-voltsbatteriet
snarast möjligt.
Om ett 12-voltsbatteri håller på att för-
sämras kan det börja avge en illaluk-
tande gas vilket kan ha negativ inver-
kan på passagerarnas hälsa.
nNär 12-voltsbatteriet ansluts igen
lOm cellplugg och indikator är nära
fästbygeln kan batterivätskan (sva-
velsyra) läcka.
OM62035SE.book Page 453 Monday, December 28, 2020 1:55 PM

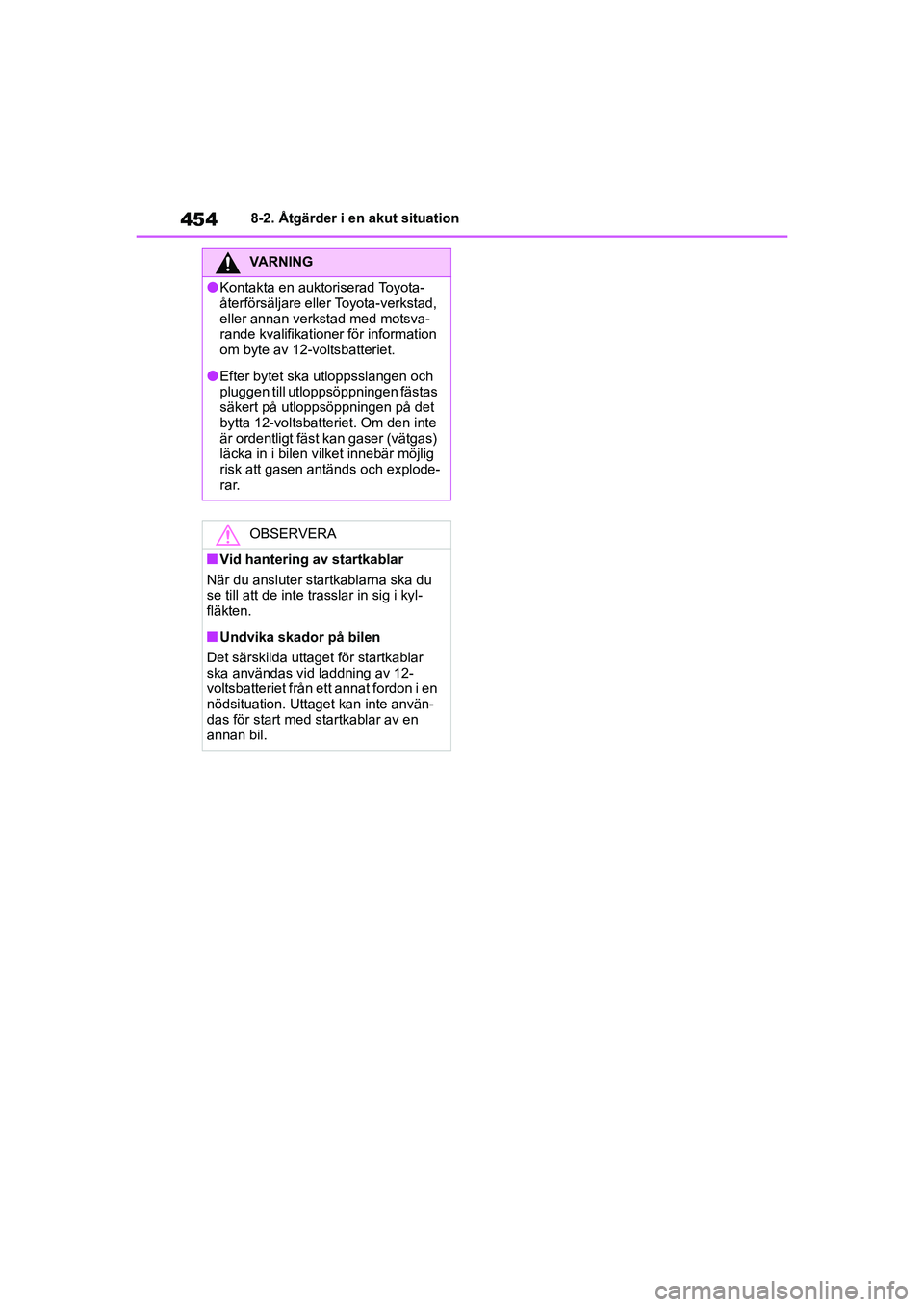

454
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
VARNING
lKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer för information
om byte av 12-voltsbatteriet.
lEfter bytet ska utloppsslangen och
pluggen till utloppsöppningen fästas
säkert på utloppsöppningen på det
bytta 12-voltsbatteriet. Om den inte
är ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig
risk att gasen antänds och explode-
rar.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du
se till att de inte trasslar in sig i kyl-
fläkten.
nUndvika skador på bilen
Det särskilda uttaget för startkablar
ska användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte använ-
das för start med startkablar av en
annan bil.
OM62035SE.book Page 454 Monday, December 28, 2020 1:55 PM

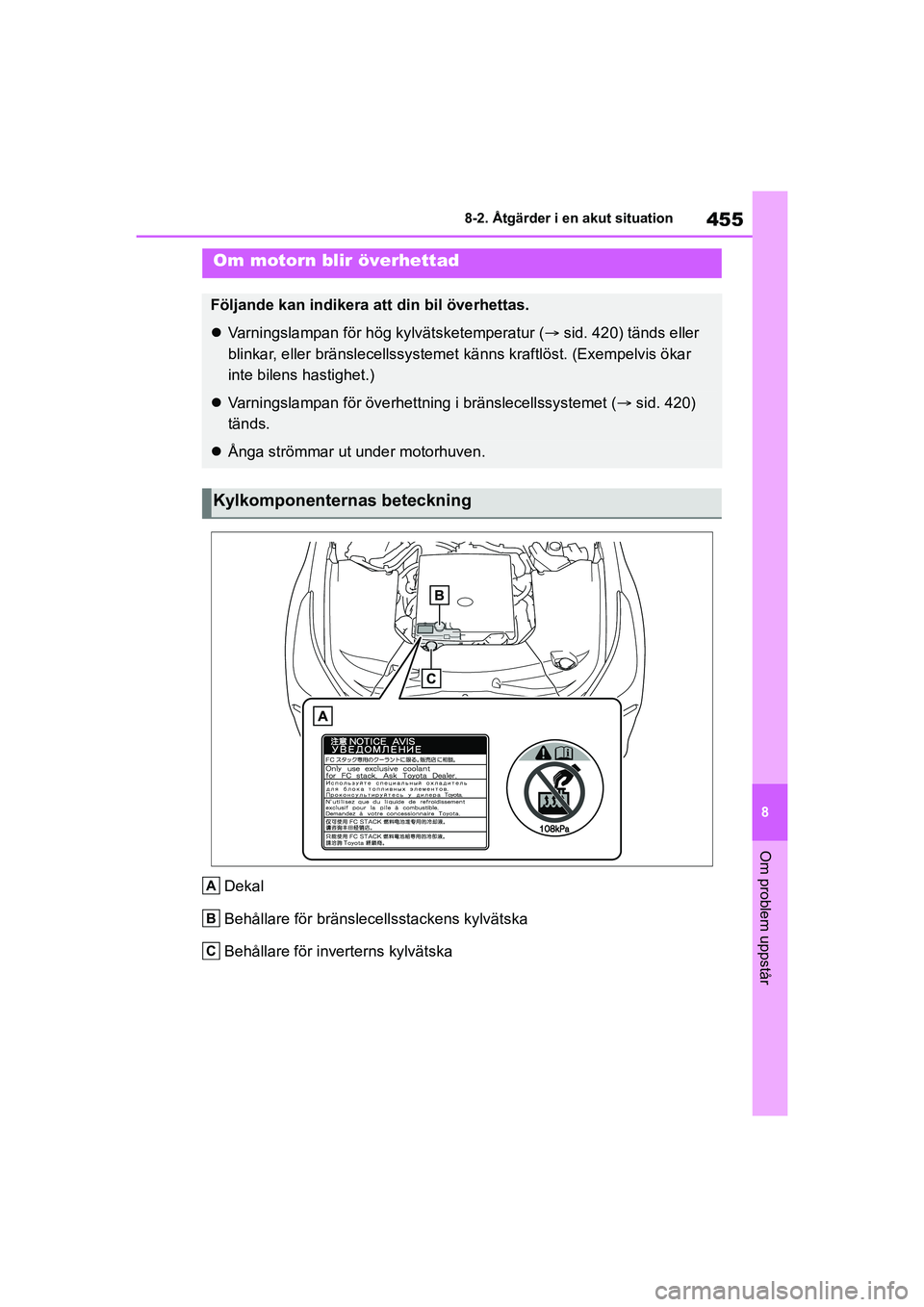

455
8
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om problem uppstår
Dekal
Behållare för bränslecellsstackens kylvätska
Behållare för inverterns kylvätska
Om motorn blir överhettad
Följande kan indikera att din bil överhettas.
Varningslampan för hög kylvätsketemperatur ( sid. 420) tänds eller
blinkar, eller bränslecellssystemet känns kraftlöst. (Exempelvis ökar
inte bilens hastighet.)
 Varningslampan för överhettni ng i bränslecellssystemet (sid. 420)
tänds.
 Ånga strömmar ut under motorhuven.
Kylkomponenternas beteckning
A
B
C
OM62035SE.book Page 455 Monday, December 28, 2020 1:55 PM

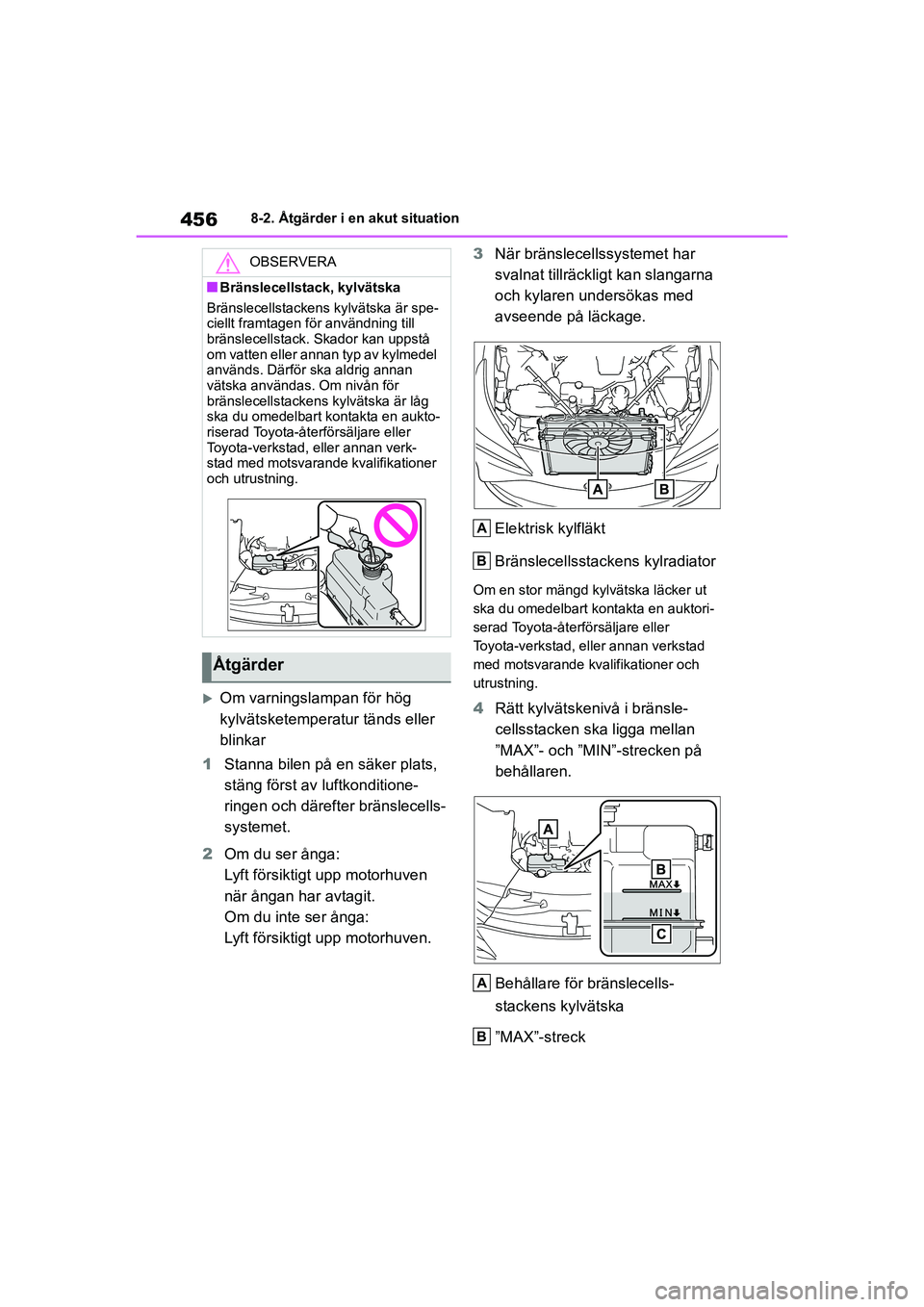

456
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om varningslampan för hög
kylvätsketemperatur tänds eller
blinkar
1 Stanna bilen på en säker plats,
stäng först av luftkonditione-
ringen och därefter bränslecells-
systemet.
2 Om du ser ånga:
Lyft försiktigt upp motorhuven
när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven. 3
När bränslecellssystemet har
svalnat tillräcklig t kan slangarna
och kylaren undersökas med
avseende på läckage.
Elektrisk kylfläkt
Bränslecellsstackens kylradiator
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
4 Rätt kylvätskenivå i bränsle-
cellsstacken ska ligga mellan
”MAX”- och ”MIN”-strecken på
behållaren.
Behållare för bränslecells-
stackens kylvätska
”MAX”-streck
OBSERVERA
nBränslecellstack, kylvätska
Bränslecellstackens kylvätska är spe-
ciellt framtagen för användning till
bränslecellstack. Skador kan uppstå
om vatten eller annan typ av kylmedel
används. Därför ska aldrig annan
vätska användas. Om nivån för
bränslecellstackens kylvätska är låg
ska du omedelbart kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
Åtgärder
A
B
A
B
OM62035SE.book Page 456 Monday, December 28, 2020 1:55 PM

457
8
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om problem uppstår

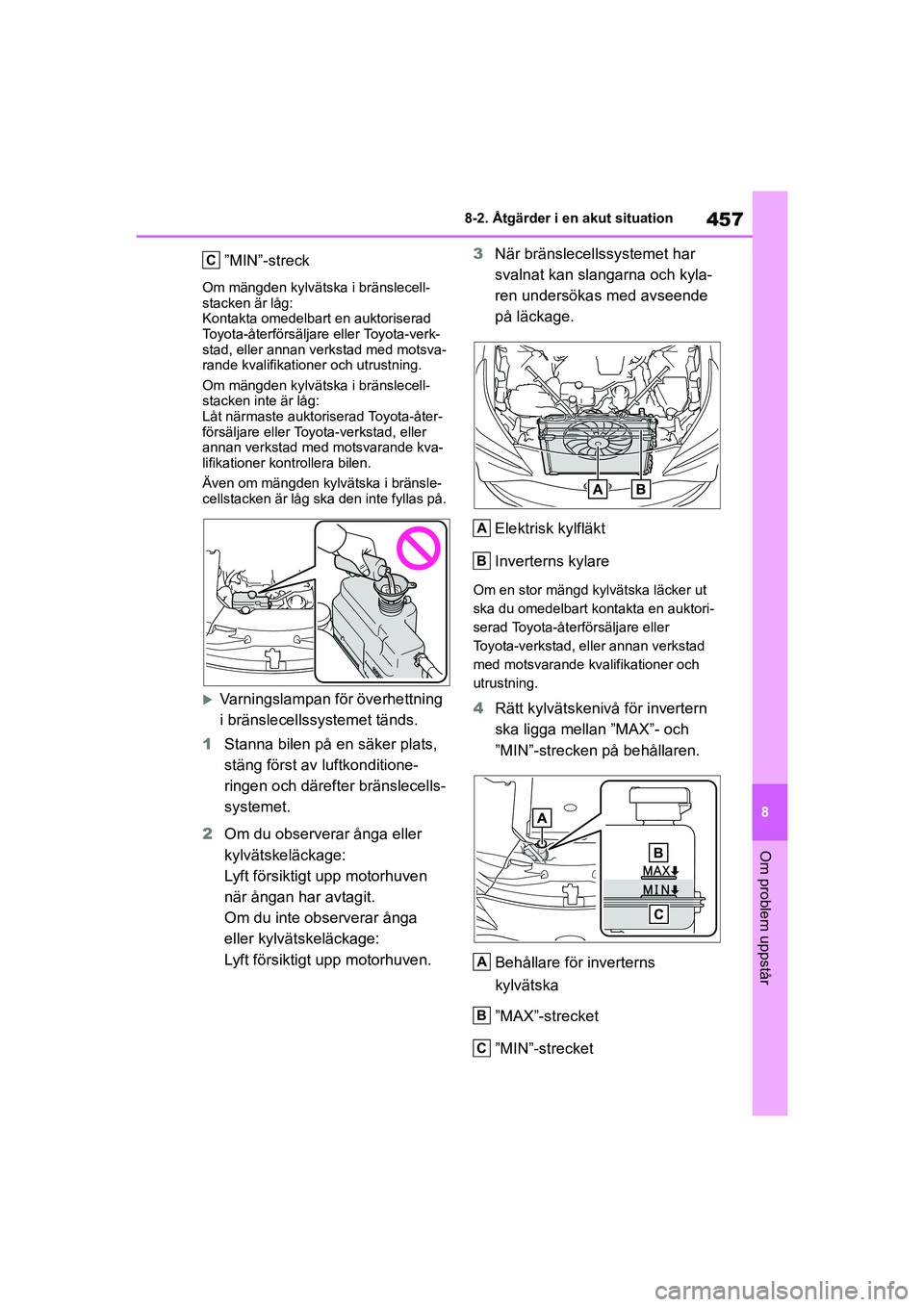

”MIN”-streck
Om mängden kylvätska i bränslecell-
stacken är låg:
Kontakta omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Om mängden kylvätska i bränslecell-
stacken inte är låg:
Låt närmaste auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kva-
lifikationer kontrollera bilen.
Även om mängden kylvätska i bränsle-
cellstacken är låg ska den inte fyllas på.
Varningslampan för överhettning
i bränslecellssystemet tänds.
1 Stanna bilen på en säker plats,
stäng först av luftkonditione-
ringen och därefter bränslecells-
systemet.
2 Om du observerar ånga eller
kylvätskeläckage:
Lyft försiktigt upp motorhuven
när ångan har avtagit.
Om du inte observerar ånga
eller kylvätskeläckage:
Lyft försiktigt upp motorhuven. 3
När bränslecellssystemet har
svalnat kan slangarna och kyla-
ren undersökas med avseende
på läckage.
Elektrisk kylfläkt
Inverterns kylare
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
4Rätt kylvätskenivå för invertern
ska ligga mellan ”MAX”- och
”MIN”-strecken på behållaren.
Behållare för inverterns
kylvätska
”MAX”-strecket
”MIN”-strecket
C
A
B
A
B
C
OM62035SE.book Page 457 Monday, December 28, 2020 1:55 PM

458
MIRAI OM62035SE
8-2. Åtgärder i en akut situation

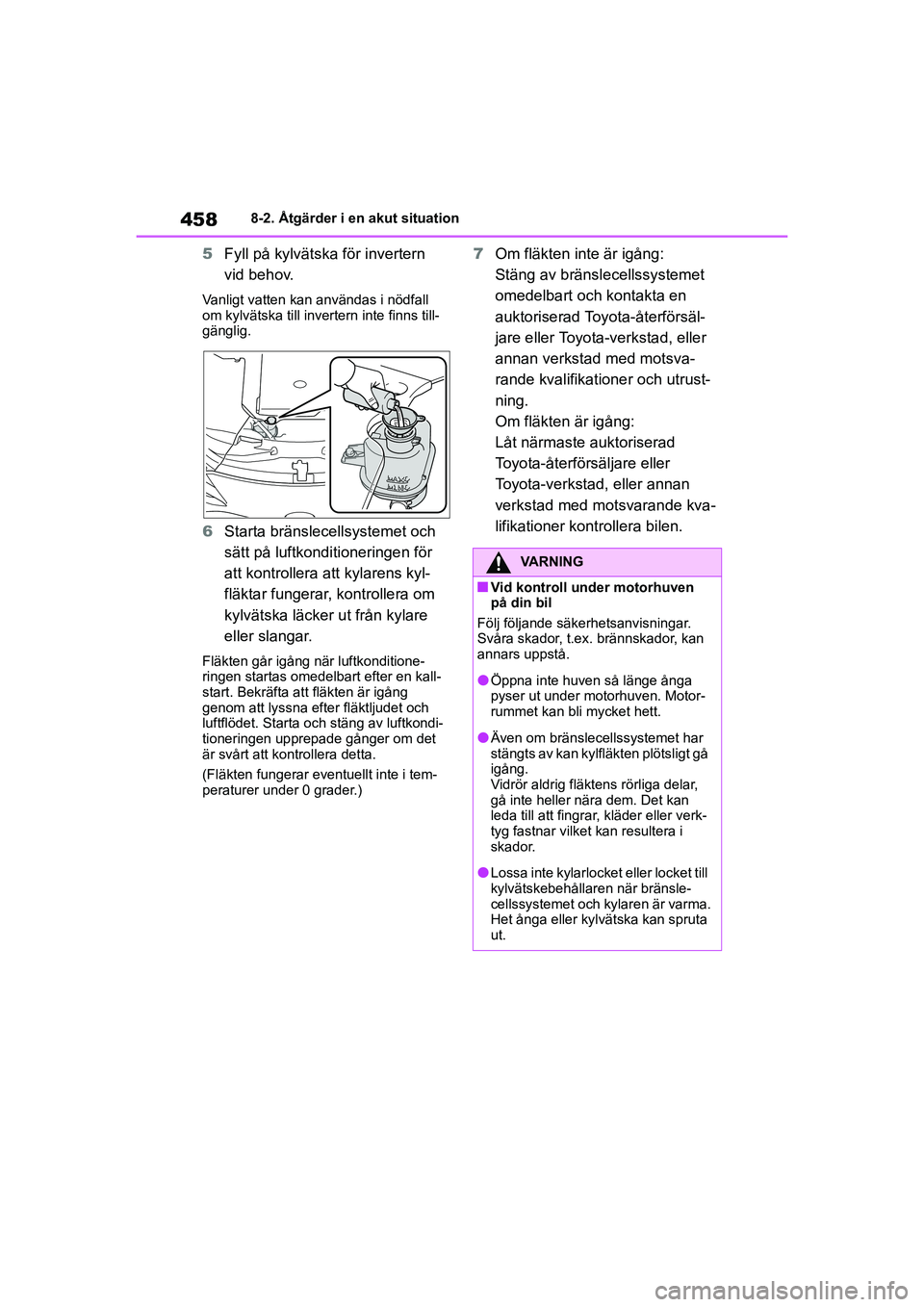

5Fyll på kylvätska för invertern
vid behov.
Vanligt vatten kan användas i nödfall
om kylvätska till invert ern inte finns till-
gänglig.
6 Starta bränslecellsystemet och
sätt på luftkonditioneringen för
att kontrollera att kylarens kyl-
fläktar fungerar, kontrollera om
kylvätska läcker ut från kylare
eller slangar.
Fläkten går igång när luftkonditione-
ringen startas omedelbart efter en kall-
start. Bekräfta att fläkten är igång
genom att lyssna efte r fläktljudet och
luftflödet. Starta och stäng av luftkondi-
tioneringen upprepade gånger om det
är svårt att kontrollera detta.
(Fläkten fungerar eventuellt inte i tem-
peraturer under 0 grader.)
7 Om fläkten inte är igång:
Stäng av bränslecellssystemet
omedelbart och kontakta en
auktoriserad Toyo ta-återförsäl-
jare eller Toyota -verkstad, eller
annan verkstad med motsva-
rande kvalifikationer och utrust-
ning.
Om fläkten är igång:
Låt närmaste auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande kva-
lifikationer kontrollera bilen.
VARNING
nVid kontroll under motorhuven
på din bil
Följ följande säkerhetsanvisningar.
Svåra skador, t.ex. brännskador, kan
annars uppstå.
lÖppna inte huven så länge ånga
pyser ut under motorhuven. Motor-
rummet kan bli mycket hett.
lÄven om bränslecellssystemet har
stängts av kan kylfläkten plötsligt gå
igång.
Vidrör aldrig fläktens rörliga delar,
gå inte heller nära dem. Det kan
leda till att fingrar, kläder eller verk-
tyg fastnar vilket kan resultera i
skador.
lLossa inte kylarlocket eller locket till
kylvätskebehållaren när bränsle-
cellssystemet och kylaren är varma.
Het ånga eller kylvätska kan spruta
ut.
OM62035SE.book Page 458 Monday, December 28, 2020 1:55 PM

459
8
MIRAI OM62035SE
8-2. Åtgärder i en akut situation
Om problem uppstår

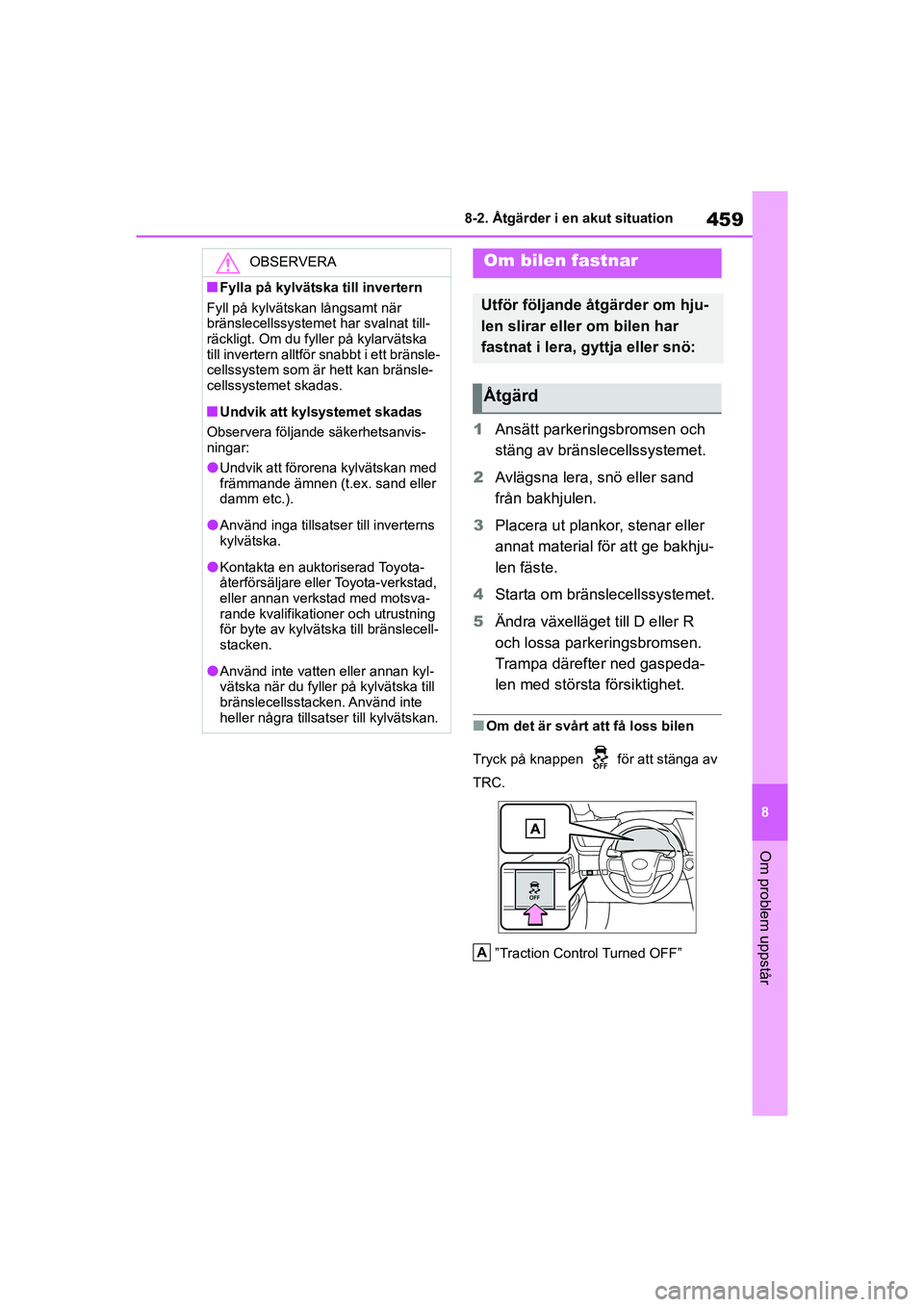

1Ansätt parkeringsbromsen och
stäng av bränslecellssystemet.
2 Avlägsna lera, snö eller sand
från bakhjulen.
3 Placera ut plankor, stenar eller
annat material för att ge bakhju-
len fäste.
4 Starta om bränslecellssystemet.
5 Ändra växelläget till D eller R
och lossa parkeringsbromsen.
Trampa därefter ned gaspeda-
len med största försiktighet.
nOm det är svårt att få loss bilen
Tryck på knappen för att stänga av
TRC.
”Traction Control Turned OFF”
OBSERVERA
nFylla på kylvätska till invertern
Fyll på kylvätskan långsamt när
bränslecellssystemet har svalnat till-
räckligt. Om du fyller på kylarvätska
till invertern alltför snabbt i ett bränsle-
cellssystem som är hett kan bränsle-
cellssystemet skadas.
nUndvik att kylsystemet skadas
Observera följande säkerhetsanvis-
ningar:
lUndvik att förorena kylvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
lAnvänd inga tillsatser till inverterns
kylvätska.
lKontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
för byte av kylvätska till bränslecell-
stacken.
lAnvänd inte vatten eller annan kyl-
vätska när du fyller på kylvätska till
bränslecellsstacken. Använd inte
heller några tillsatser till kylvätskan.
Om bilen fastnar
Utför följande åtgärder om hju-
len slirar eller om bilen har
fastnat i lera, gy ttja eller snö:
Åtgärd
A
OM62035SE.book Page 459 Monday, December 28, 2020 1:55 PM

460
MIRAI OM62035SE
8-2. Åtgärder i en akut situation

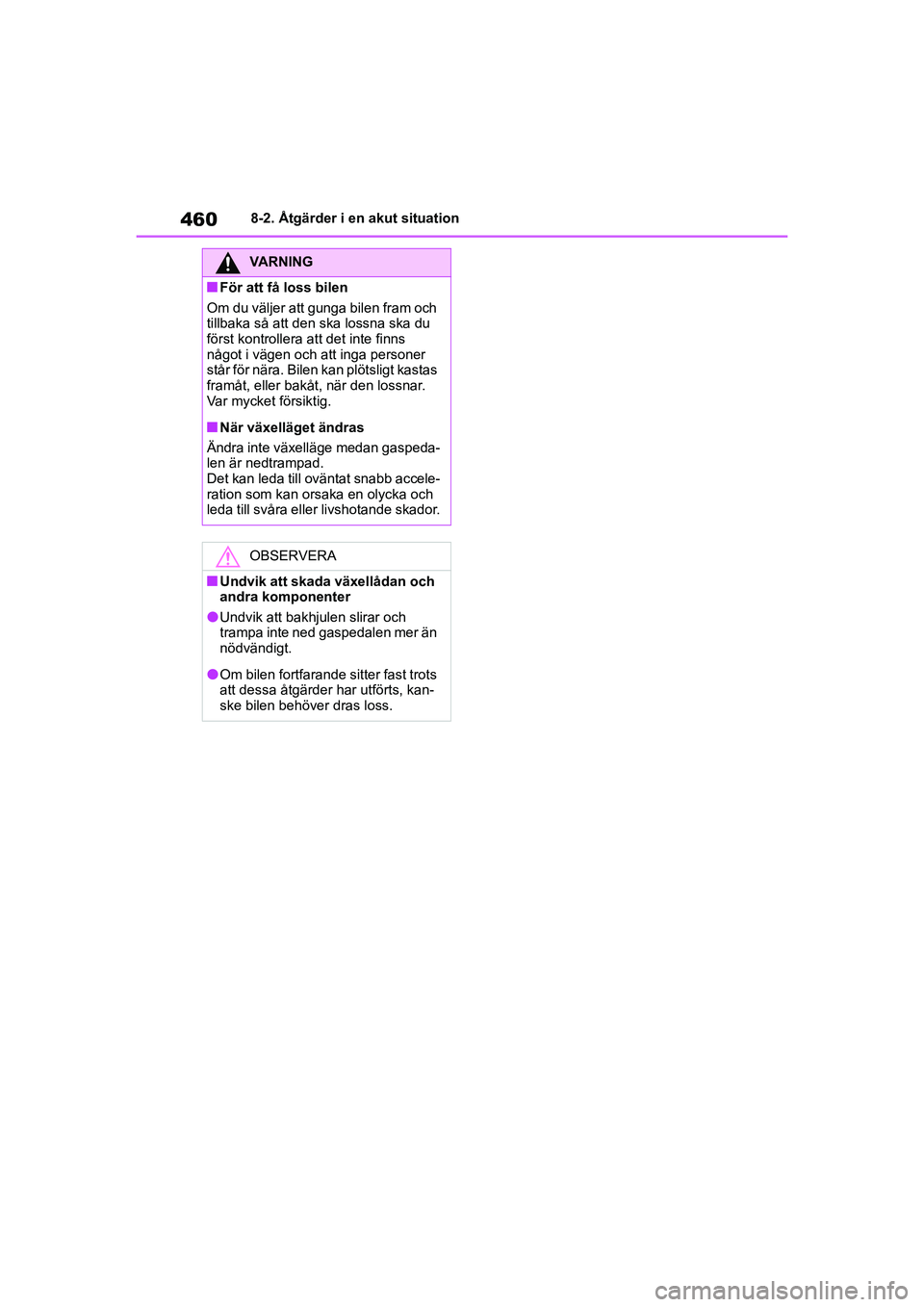

VARNING
nFör att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
nNär växelläget ändras
Ändra inte växelläge medan gaspeda-
len är nedtrampad.
Det kan leda till oväntat snabb accele-
ration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellådan och
andra komponenter
lUndvik att bakhjulen slirar och
trampa inte ned gaspedalen mer än
nödvändigt.
lOm bilen fortfarande sitter fast trots
att dessa åtgärder har utförts, kan-
ske bilen behöver dras loss.
OM62035SE.book Page 460 Monday, December 28, 2020 1:55 PM
