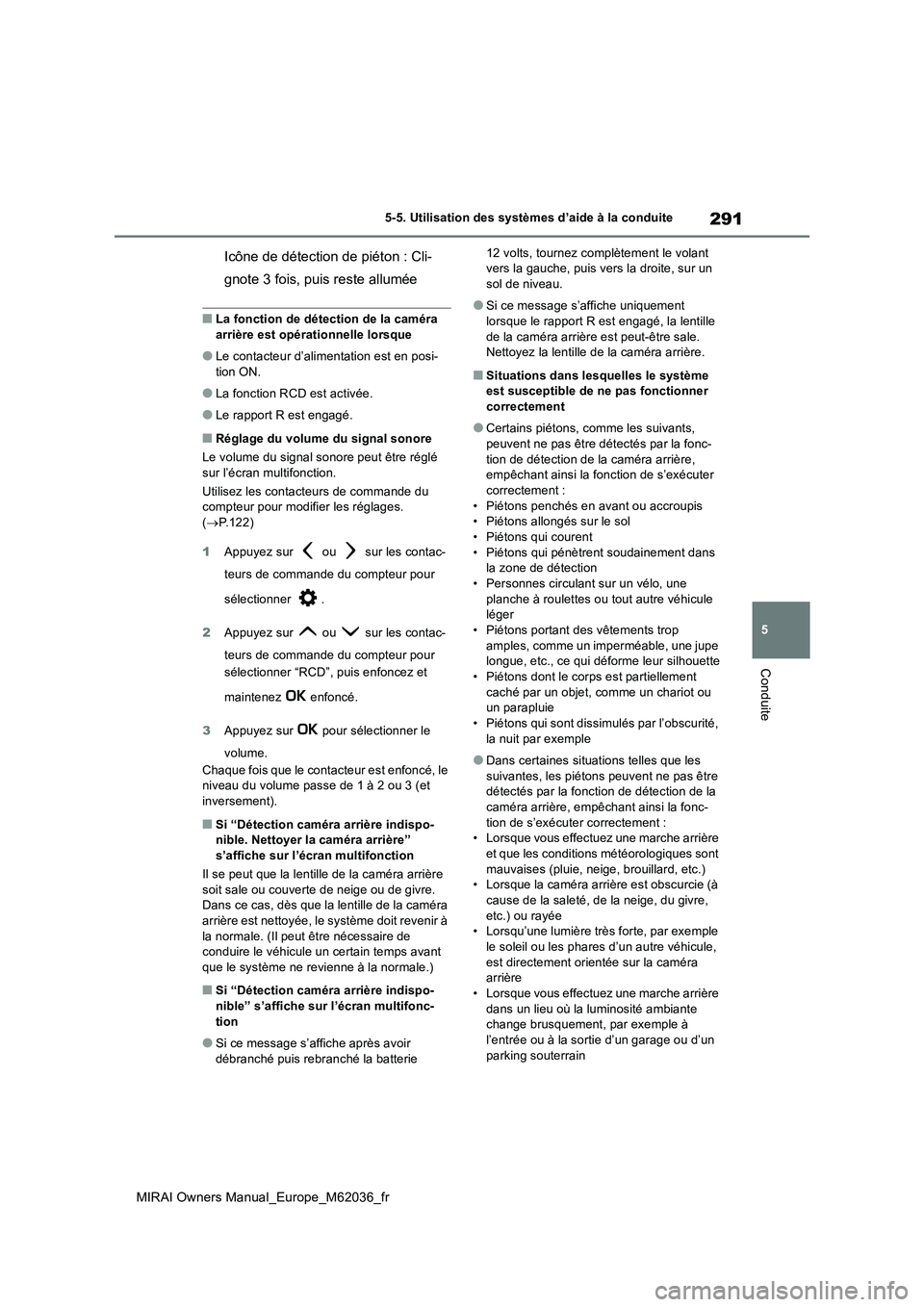

291
5
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Icône de détection de piéton : Cli-
gnote 3 fois, puis reste allumée
■La fonction de détection de la caméra
arrière est opérationnelle lorsque
●Le contacteur d’alimentation est en posi- tion ON.
●La fonction RCD est activée.
●Le rapport R est engagé.
■Réglage du volume du signal sonore
Le volume du signal sonore peut être réglé
sur l’écran multifonction.
Utilisez les contacteurs de commande du compteur pour modifier les réglages. ( P.122)
1 Appuyez sur ou sur les contac-
teurs de commande du compteur pour
sélectionner .
2 Appuyez sur ou sur les contac-
teurs de commande du compteur pour
sélectionner “RCD”, puis enfoncez et
maintenez enfoncé.
3 Appuyez sur pour sélectionner le
volume.
Chaque fois que le contacteur est enfoncé, le niveau du volume passe de 1 à 2 ou 3 (et
inversement).
■Si “Détection caméra arrière indispo- nible. Nettoyer la caméra arrière” s’affiche sur l’écran multifonction
Il se peut que la lentille de la caméra arrière
soit sale ou couverte de neige ou de givre. Dans ce cas, dès que la lentille de la caméra arrière est nettoyée, le système doit revenir à
la normale. (Il peut être nécessaire de conduire le véhicule un certain temps avant que le système ne revienne à la normale.)
■Si “Détection caméra arrière indispo-
nible” s’affiche sur l’écran multifonc- tion
●Si ce message s’affiche après avoir débranché puis rebranché la batterie
12 volts, tournez complètement le volant vers la gauche, puis vers la droite, sur un sol de niveau.
●Si ce message s’affiche uniquement lorsque le rapport R est engagé, la lentille
de la caméra arrière est peut-être sale. Nettoyez la lentille de la caméra arrière.
■Situations dans lesquelles le système est susceptible de ne pas fonctionner
correctement
●Certains piétons, comme les suivants,
peuvent ne pas être détectés par la fonc- tion de détection de la caméra arrière, empêchant ainsi la fonction de s’exécuter
correctement : • Piétons penchés en avant ou accroupis• Piétons allongés sur le sol
• Piétons qui courent • Piétons qui pénètrent soudainement dans la zone de détection
• Personnes circulant sur un vélo, une planche à roulettes ou tout autre véhicule léger
• Piétons portant des vêtements trop amples, comme un imperméable, une jupe longue, etc., ce qui déforme leur silhouette
• Piétons dont le corps est partiellement caché par un objet, comme un chariot ou un parapluie
• Piétons qui sont diss imulés par l’obscurité, la nuit par exemple
●Dans certaines situations telles que les suivantes, les piétons peuvent ne pas être détectés par la fonction de détection de la
caméra arrière, empêchant ainsi la fonc- tion de s’exécuter correctement :• Lorsque vous effectuez une marche arrière
et que les conditions météorologiques sont mauvaises (pluie, neige, brouillard, etc.)• Lorsque la caméra arrière est obscurcie (à
cause de la saleté, de la neige, du givre, etc.) ou rayée• Lorsqu’une lumière très forte, par exemple
le soleil ou les phares d’un autre véhicule, est directement orientée sur la caméra arrière
• Lorsque vous effectuez une marche arrière dans un lieu où la luminosité ambiante change brusquement, par exemple à
l’entrée ou à la sortie d’un garage ou d’un parking souterrain

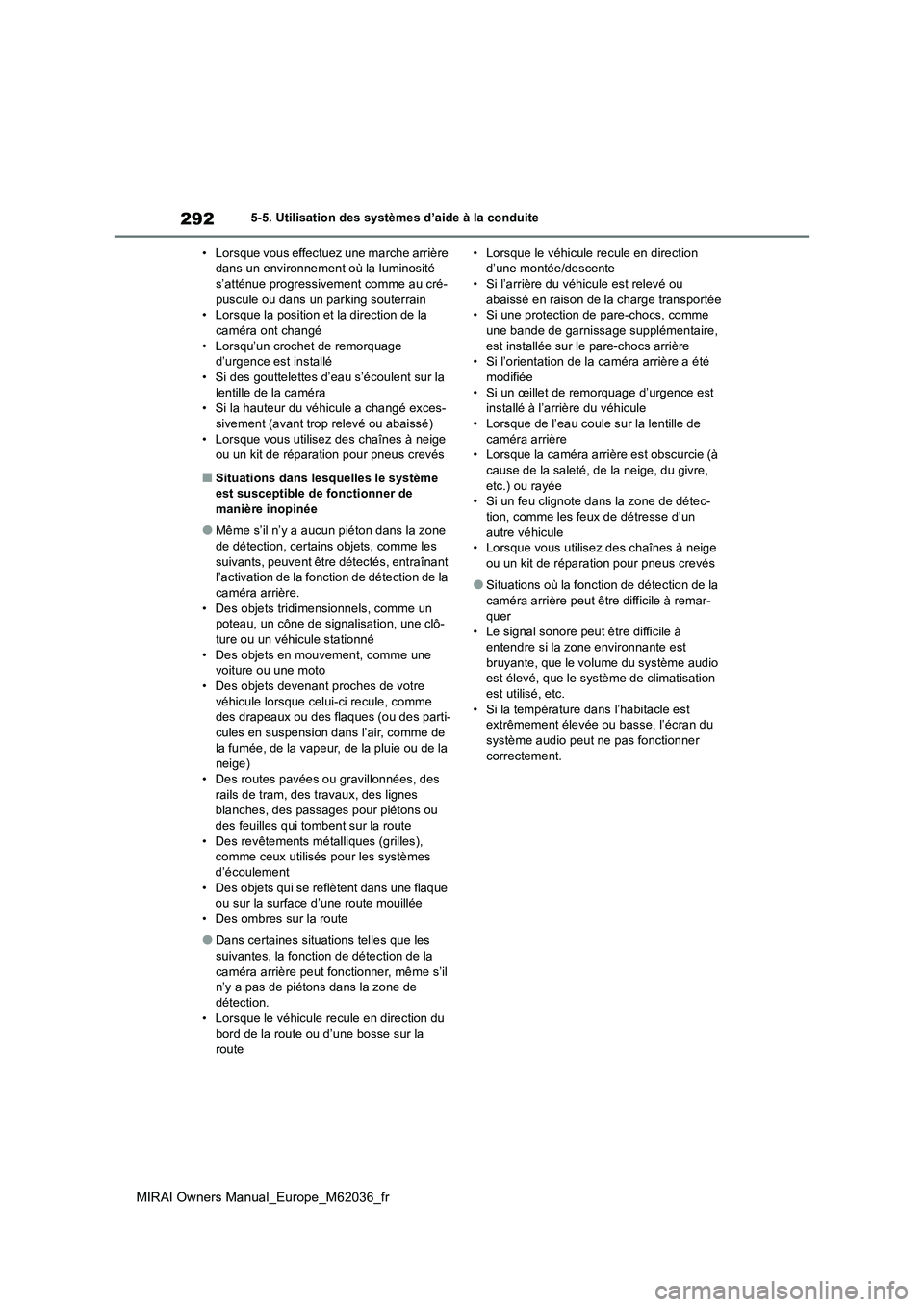

292
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
• Lorsque vous effectuez une marche arrière dans un environnement où la luminosité s’atténue progressivement comme au cré-
puscule ou dans un parking souterrain • Lorsque la position et la direction de la caméra ont changé
• Lorsqu’un crochet de remorquage d’urgence est installé• Si des gouttelettes d’eau s’écoulent sur la
lentille de la caméra • Si la hauteur du véhicule a changé exces-sivement (avant trop relevé ou abaissé)
• Lorsque vous utilisez des chaînes à neige ou un kit de réparation pour pneus crevés
■Situations dans lesquelles le système est susceptible de fonctionner de
manière inopinée
●Même s’il n’y a aucun piéton dans la zone
de détection, certains objets, comme les suivants, peuvent être détectés, entraînant l’activation de la fonction de détection de la
caméra arrière. • Des objets tridimensionnels, comme un poteau, un cône de signalisation, une clô-
ture ou un véhicule stationné • Des objets en mouvement, comme une voiture ou une moto
• Des objets devenant proches de votre véhicule lorsque celui-ci recule, comme des drapeaux ou des flaques (ou des parti-
cules en suspension dans l’air, comme de la fumée, de la vapeur, de la pluie ou de la neige)
• Des routes pavées ou gravillonnées, des rails de tram, des travaux, des lignes blanches, des passages pour piétons ou
des feuilles qui tombent sur la route • Des revêtements métalliques (grilles), comme ceux utilisés pour les systèmes
d’écoulement • Des objets qui se reflètent dans une flaque ou sur la surface d’une route mouillée
• Des ombres sur la route
●Dans certaines situations telles que les
suivantes, la fonction de détection de la caméra arrière peut fonctionner, même s’il n’y a pas de piétons dans la zone de
détection. • Lorsque le véhicule recule en direction du bord de la route ou d’une bosse sur la
route
• Lorsque le véhicule recule en direction d’une montée/descente• Si l’arrière du véhicule est relevé ou
abaissé en raison de la charge transportée • Si une protection de pare-chocs, comme une bande de garnissage supplémentaire,
est installée sur le pare-chocs arrière • Si l’orientation de la caméra arrière a été modifiée
• Si un œillet de remorquage d’urgence est installé à l’arrière du véhicule• Lorsque de l’eau coule sur la lentille de
caméra arrière • Lorsque la caméra arrière est obscurcie (à cause de la saleté, de la neige, du givre,
etc.) ou rayée • Si un feu clignote dans la zone de détec-tion, comme les feux de détresse d’un
autre véhicule • Lorsque vous utilisez des chaînes à neige ou un kit de réparation pour pneus crevés
●Situations où la fonction de détection de la caméra arrière peut être difficile à remar-
quer • Le signal sonore peut être difficile à entendre si la zone environnante est
bruyante, que le volume du système audio est élevé, que le système de climatisation est utilisé, etc.
• Si la température dans l’habitacle est extrêmement élevée ou basse, l’écran du système audio peut ne pas fonctionner
correctement.

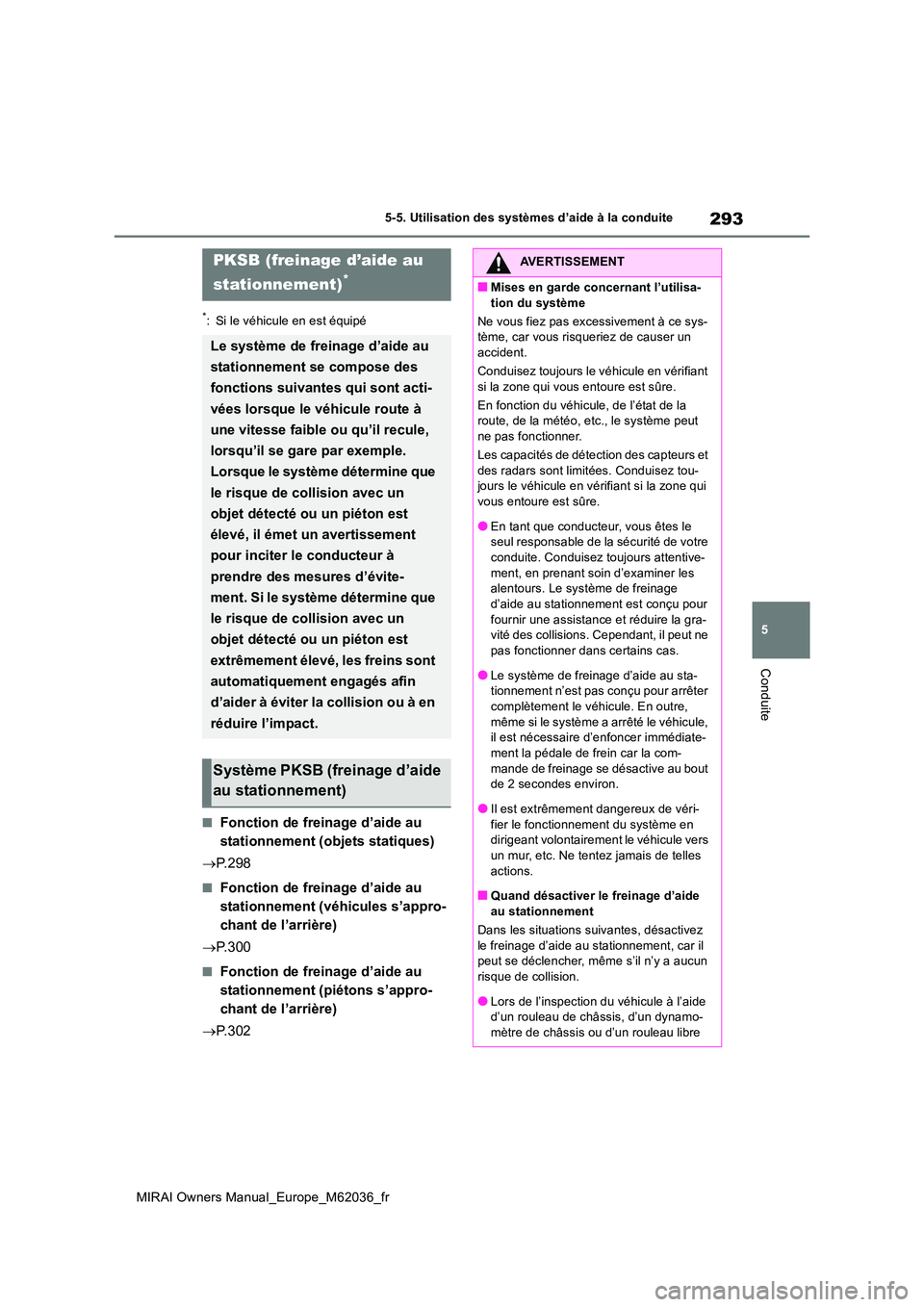

293
5
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: Si le véhicule en est équipé
■Fonction de freinage d’aide au
stationnement (objets statiques)
 P. 2 9 8
■Fonction de freinage d’aide au
stationnement (véhicules s’appro-
chant de l’arrière)
 P. 3 0 0
■Fonction de freinage d’aide au
stationnement (piétons s’appro-
chant de l’arrière)
 P. 3 0 2
PKSB (freinage d’aide au
stationnement)*
Le système de freinage d’aide au
stationnement se compose des
fonctions suivantes qui sont acti-
vées lorsque le véhicule route à
une vitesse faible ou qu’il recule,
lorsqu’il se gare par exemple.
Lorsque le système détermine que
le risque de collision avec un
objet détecté ou un piéton est
élevé, il émet un avertissement
pour inciter le conducteur à
prendre des mesures d’évite-
ment. Si le système détermine que
le risque de collision avec un
objet détecté ou un piéton est
extrêmement élevé, les freins sont
automatiquement engagés afin
d’aider à éviter la collision ou à en
réduire l’impact.
Système PKSB (freinage d’aide
au stationnement)
AVERTISSEMENT
■Mises en garde concernant l’utilisa-
tion du système
Ne vous fiez pas excessivement à ce sys- tème, car vous risqueriez de causer un accident.
Conduisez toujours le véhicule en vérifiant
si la zone qui vous entoure est sûre.
En fonction du véhicule, de l’état de la route, de la météo, etc., le système peut ne pas fonctionner.
Les capacités de détec tion des capteurs et
des radars sont limitées. Conduisez tou- jours le véhicule en vérifiant si la zone qui vous entoure est sûre.
●En tant que conducteur, vous êtes le seul responsable de la sécurité de votre conduite. Conduisez toujours attentive-
ment, en prenant soin d’examiner les alentours. Le système de freinage d’aide au stationnement est conçu pour
fournir une assistance et réduire la gra- vité des collisions. Cependant, il peut ne pas fonctionner dans certains cas.
●Le système de freinage d’aide au sta-tionnement n’est pas conçu pour arrêter complètement le véhicule. En outre,
même si le système a arrêté le véhicule, il est nécessaire d’enfoncer immédiate-
ment la pédale de frein car la com- mande de freinage se désactive au bout de 2 secondes environ.
●Il est extrêmement dangereux de véri-fier le fonctionnement du système en dirigeant volontairement le véhicule vers
un mur, etc. Ne tentez jamais de telles actions.
■Quand désactiver le freinage d’aide
au stationnement
Dans les situations suivantes, désactivez le freinage d’aide au stationnement, car il peut se déclencher, même s’il n’y a aucun
risque de collision.
●Lors de l’inspection du véhicule à l’aide d’un rouleau de châssis, d’un dynamo-
mètre de châssis ou d’un rouleau libre

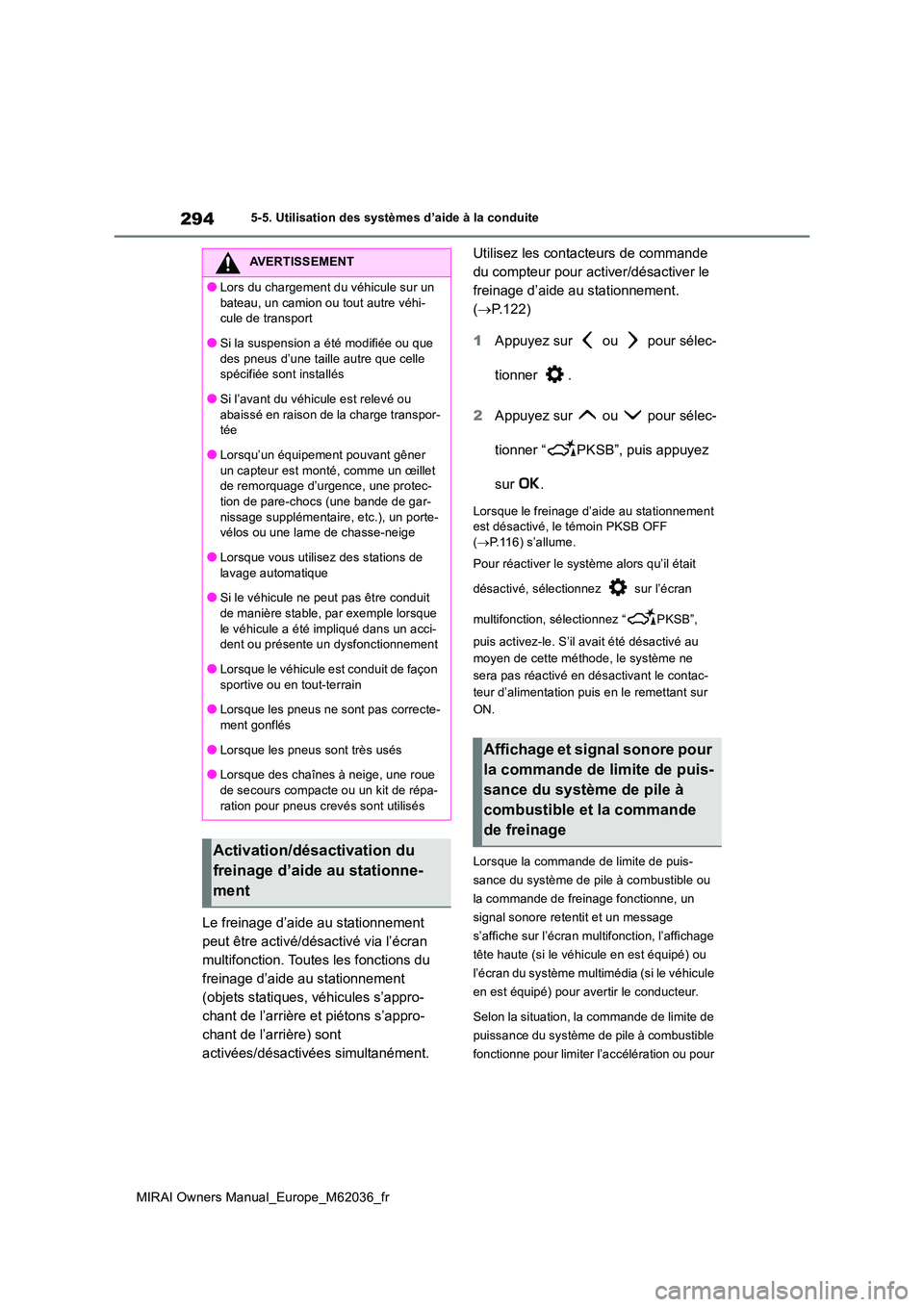

294
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Le freinage d’aide au stationnement
peut être activé/désactivé via l’écran
multifonction. Toutes les fonctions du
freinage d’aide au stationnement
(objets statiques, véhicules s’appro-
chant de l’arrière et piétons s’appro-
chant de l’arrière) sont
activées/désactivées simultanément.
Utilisez les contacteurs de commande
du compteur pour activer/désactiver le
freinage d’aide au stationnement.
( P.122)
1 Appuyez sur ou pour sélec-
tionner .
2 Appuyez sur ou pour sélec-
tionner “ PKSB”, puis appuyez
sur .
Lorsque le freinage d’aide au stationnement est désactivé, le témoin PKSB OFF
( P.116) s’allume.
Pour réactiver le système alors qu’il était
désactivé, sélectionnez sur l’écran
multifonction, sélectionnez “ PKSB”,
puis activez-le. S’il avait été désactivé au
moyen de cette méthode, le système ne
sera pas réactivé en désactivant le contac-
teur d’alimentation puis en le remettant sur
ON.
Lorsque la commande de limite de puis-
sance du système de pile à combustible ou
la commande de freinage fonctionne, un
signal sonore retentit et un message
s’affiche sur l’écran multifonction, l’affichage
tête haute (si le véhicule en est équipé) ou
l’écran du système multimédia (si le véhicule
en est équipé) pour av ertir le conducteur.
Selon la situation, la commande de limite de
puissance du système de pile à combustible
fonctionne pour limiter l’accélération ou pour
AVERTISSEMENT
●Lors du chargement du véhicule sur un
bateau, un camion ou tout autre véhi- cule de transport
●Si la suspension a été modifiée ou que
des pneus d’une taille autre que celle spécifiée sont installés
●Si l’avant du véhicule est relevé ou
abaissé en raison de la charge transpor- tée
●Lorsqu’un équipement pouvant gêner
un capteur est monté, comme un œillet de remorquage d’urgence, une protec-tion de pare-chocs (une bande de gar-
nissage supplémentaire, etc.), un porte- vélos ou une lame de chasse-neige
●Lorsque vous utilisez des stations de
lavage automatique
●Si le véhicule ne peut pas être conduit de manière stable, par exemple lorsque
le véhicule a été impliqué dans un acci- dent ou présente un dysfonctionnement
●Lorsque le véhicule est conduit de façon
sportive ou en tout-terrain
●Lorsque les pneus ne sont pas correcte-
ment gonflés
●Lorsque les pneus sont très usés
●Lorsque des chaînes à neige, une roue
de secours compacte ou un kit de répa- ration pour pneus crevés sont utilisés
Activation/désactivation du
freinage d’aide au stationne-
ment
Affichage et signal sonore pour
la commande de limite de puis-
sance du système de pile à
combustible et la commande
de freinage

295
5
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite
réduire la puissance autant que possible.
La commande de limite de puis-
sance du système de pile à combus-
tible fonctionne (limitation
d’accélération)
Une accélération supérieure à un certain
niveau est limitée par le système.
Ecran multimédia : Aucun avertissement
affiché
Ecran multifonction : “Objet détecté. Accélé-
ration réduite.”
Affichage tête haute (si le véhicule en est
équipé) : Aucun avertissement affiché
Témoin PKSB OFF : Eteint
Signal sonore : Ne retentit pas
 La commande de limitation de puis-
sance du système de pile à combus-
tible fonctionne (puissance limitée
autant que possible)
Le système a déterminé qu’un freinage plus
fort que la normale est nécessaire.
Ecran multimédia : “FREINEZ!”
Ecran multifonction et affichage tête haute
(si le véhicule en est équipé) : “Freinez!”
Témoin PKSB OFF : Eteint
Signal sonore : Signal sonore bref
 La commande de freinage fonc-
tionne
Le système a déterminé qu’un freinage
d’urgence est nécessaire.
Ecran multimédia : “FREINEZ!”
Ecran multifonction et affichage tête haute
(si le véhicule en est équipé) : “Freinez!”
Témoin PKSB OFF : Eteint
Signal sonore : Signal sonore bref
 Véhicule arrêté par le fonctionne-
ment du système
Le véhicule a été arrêté par le fonctionne-
ment de la commande de freinage.
Ecran multimédia : “Freinez”
Ecran multifonction : “Enfoncez la pédale de
frein.” (Si la pédale d’accélérateur n’est pas
enfoncée, “Enfoncez la pédale de frein”
s’affiche.)
Affichage tête haute (si le véhicule en est
équipé) : “Enfoncez la pédale de frein.” (Si la
pédale d’accélérateur n’est pas enfoncée,
“Enfoncer la pédale de frein” s’affiche.)
Témoin PKSB OFF : Allumé
Signal sonore : Signal sonore bref
Si le freinage d’aide au stationnement
détermine qu’une collision avec un
objet détecté ou un piéton est possible,
la puissance du système de pile à com-
bustible est limitée pour empêcher
toute augmentation de la vitesse du
véhicule. (Commande de limitation de
puissance du système de pile à
combustible : Cf. schéma 2)
De plus, si la pédale d’accélérateur est
maintenue enfoncée, les freins sont
engagés automatiquement pour réduire
la vitesse du véhicule. (Commande de
freinage : Cf. schéma 3)
 Schéma 1 Lorsque le PKSB (frei-
nage d’aide au stationnement) ne
fonctionne pas
Puissance du système de pile à
combustible
Présentation du système
A

296
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite

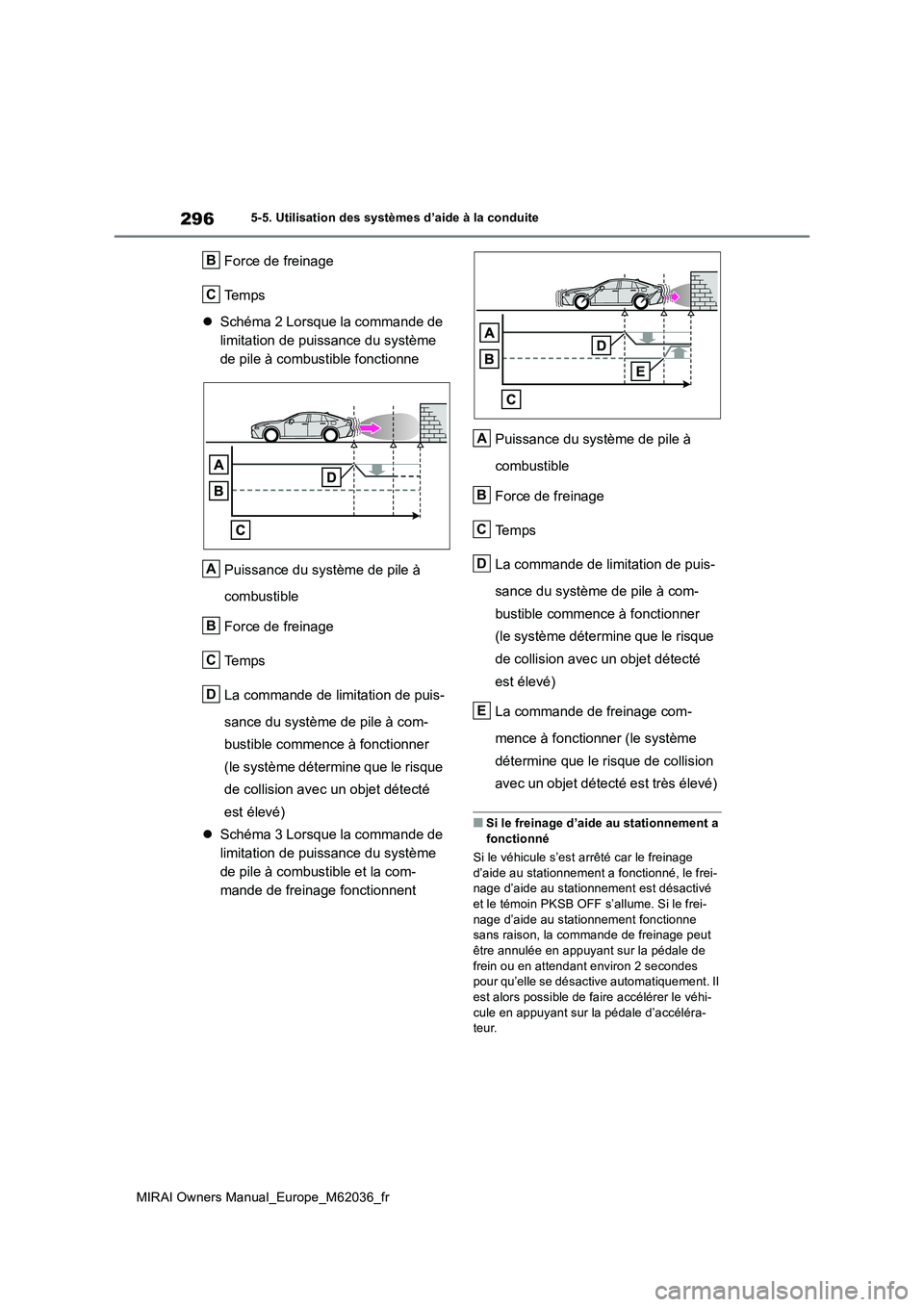

Force de freinage
Te m p s
 Schéma 2 Lorsque la commande de
limitation de puissance du système
de pile à combustible fonctionne
Puissance du système de pile à
combustible
Force de freinage
Te m p s
La commande de limitation de puis-
sance du système de pile à com-
bustible commence à fonctionner
(le système détermine que le risque
de collision avec un objet détecté
est élevé)
 Schéma 3 Lorsque la commande de
limitation de puissance du système
de pile à combustible et la com-
mande de freinage fonctionnent
Puissance du système de pile à
combustible
Force de freinage
Te m p s
La commande de limitation de puis-
sance du système de pile à com-
bustible commence à fonctionner
(le système détermine que le risque
de collision avec un objet détecté
est élevé)
La commande de freinage com-
mence à fonctionner (le système
détermine que le risque de collision
avec un objet détecté est très élevé)
■Si le freinage d’aide au stationnement a
fonctionné
Si le véhicule s’est arrêté car le freinage d’aide au stationnement a fonctionné, le frei-nage d’aide au stationnement est désactivé
et le témoin PKSB OFF s’allume. Si le frei- nage d’aide au stationnement fonctionne sans raison, la commande de freinage peut
être annulée en appuyant sur la pédale de frein ou en attendant environ 2 secondes pour qu’elle se désactive automatiquement. Il
est alors possible de faire accélérer le véhi- cule en appuyant sur la pédale d’accéléra-teur.
B
C
A
B
C
D
A
B
C
D
E

297
5
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite

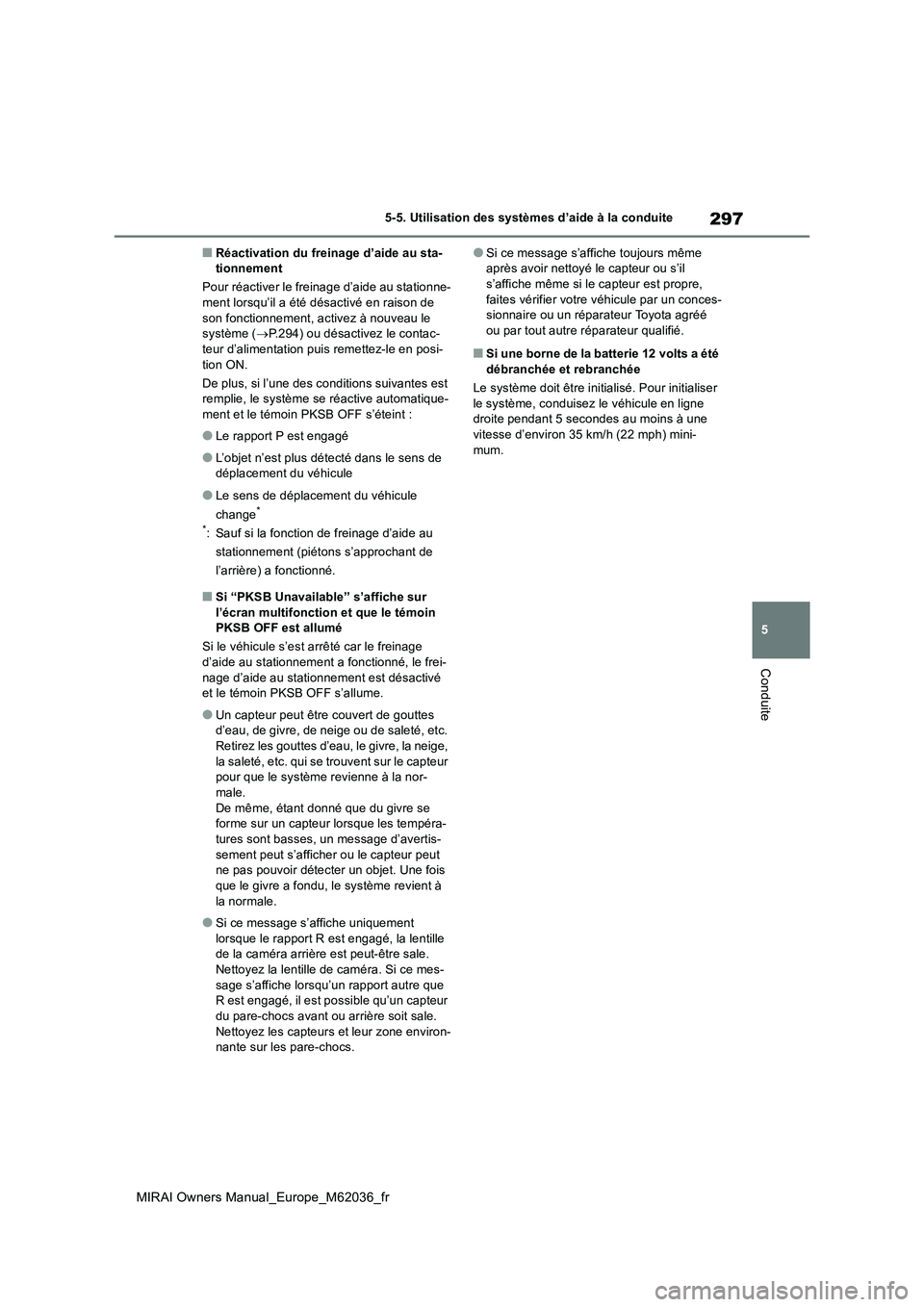

■Réactivation du freinage d’aide au sta- tionnement
Pour réactiver le freinage d’aide au stationne- ment lorsqu’il a été désactivé en raison de
son fonctionnement, activez à nouveau le système ( P.294) ou désactivez le contac- teur d’alimentation puis remettez-le en posi-
tion ON.
De plus, si l’une des co nditions suivantes est remplie, le système se réactive automatique-ment et le témoin PKSB OFF s’éteint :
●Le rapport P est engagé
●L’objet n’est plus détecté dans le sens de déplacement du véhicule
●Le sens de déplacement du véhicule
change*
*: Sauf si la fonction de freinage d’aide au
stationnement (piétons s’approchant de
l’arrière) a fonctionné.
■Si “PKSB Unavailable” s’affiche sur l’écran multifonction et que le témoin PKSB OFF est allumé
Si le véhicule s’est arrêté car le freinage
d’aide au stationnement a fonctionné, le frei- nage d’aide au stationnement est désactivé et le témoin PKSB OFF s’allume.
●Un capteur peut être couvert de gouttes d’eau, de givre, de neige ou de saleté, etc.
Retirez les gouttes d’eau, le givre, la neige, la saleté, etc. qui se trouvent sur le capteur pour que le système revienne à la nor-
male. De même, étant donné que du givre se forme sur un capteur lorsque les tempéra-
tures sont basses, un message d’avertis- sement peut s’afficher ou le capteur peut ne pas pouvoir détecter un objet. Une fois
que le givre a fondu, le système revient à la normale.
●Si ce message s’affiche uniquement lorsque le rapport R est engagé, la lentille de la caméra arrière est peut-être sale.
Nettoyez la lentille de caméra. Si ce mes- sage s’affiche lorsqu’un rapport autre que R est engagé, il est possible qu’un capteur
du pare-chocs avant ou arrière soit sale. Nettoyez les capteurs et leur zone environ-nante sur les pare-chocs.
●Si ce message s’affiche toujours même après avoir nettoyé le capteur ou s’il s’affiche même si le capteur est propre,
faites vérifier votre véhicule par un conces- sionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■Si une borne de la batterie 12 volts a été
débranchée et rebranchée
Le système doit être initialisé. Pour initialiser le système, conduisez le véhicule en ligne droite pendant 5 secondes au moins à une
vitesse d’environ 35 km/h (22 mph) mini- mum.

298
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite

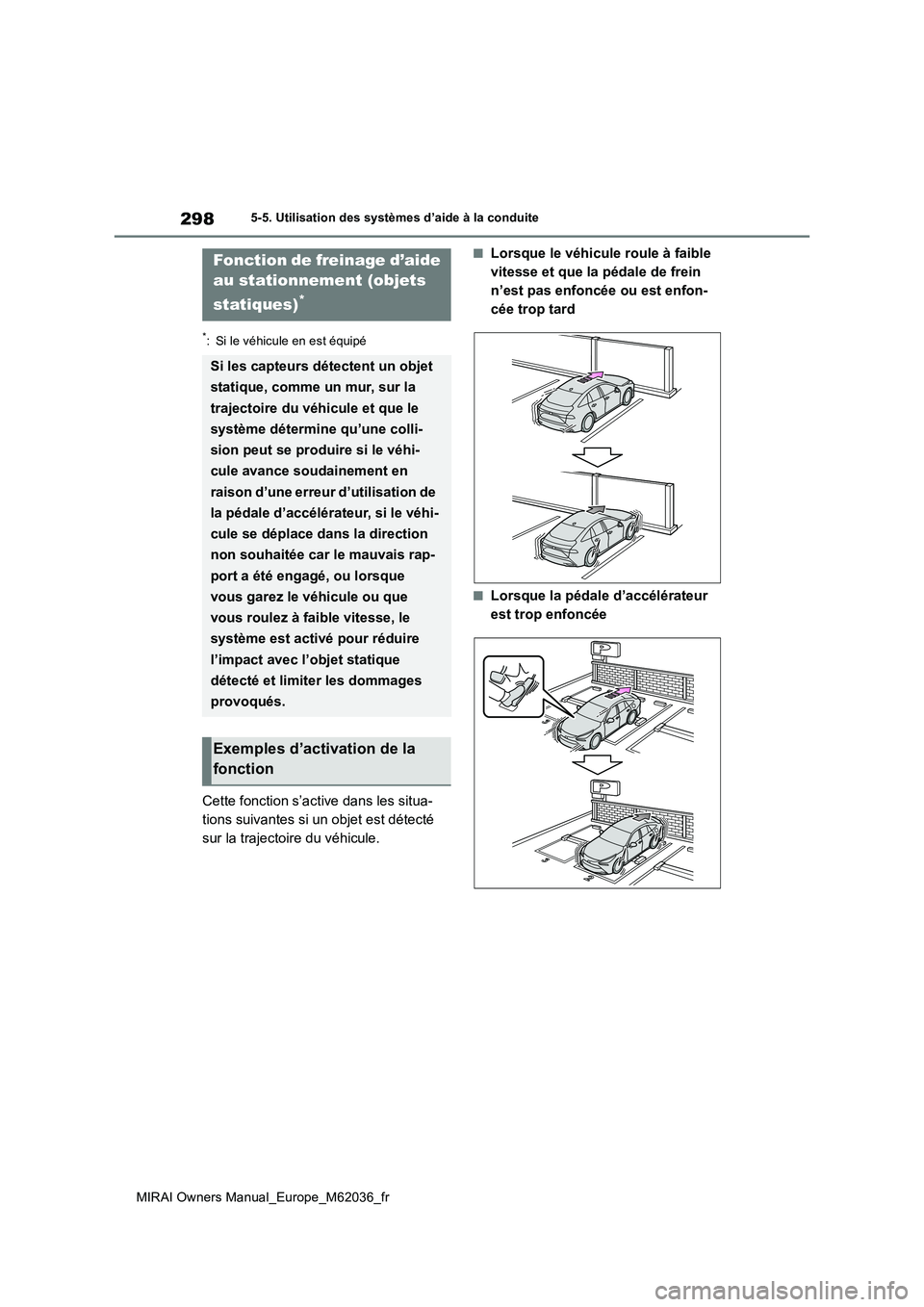

*: Si le véhicule en est équipé
Cette fonction s’active dans les situa-
tions suivantes si un objet est détecté
sur la trajectoire du véhicule.
■Lorsque le véhicule roule à faible
vitesse et que la pédale de frein
n’est pas enfoncée ou est enfon-
cée trop tard
■Lorsque la pédale d’accélérateur
est trop enfoncée
Fonction de freinage d’aide
au stationnement (objets
statiques)*
Si les capteurs détectent un objet
statique, comme un mur, sur la
trajectoire du véhicule et que le
système détermine qu’une colli-
sion peut se produire si le véhi-
cule avance soudainement en
raison d’une erreur d’utilisation de
la pédale d’accélérateur, si le véhi-
cule se déplace dans la direction
non souhaitée car le mauvais rap-
port a été engagé, ou lorsque
vous garez le véhicule ou que
vous roulez à faible vitesse, le
système est activé pour réduire
l’impact avec l’objet statique
détecté et limiter les dommages
provoqués.
Exemples d’activation de la
fonction

299
5
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite
Conduite

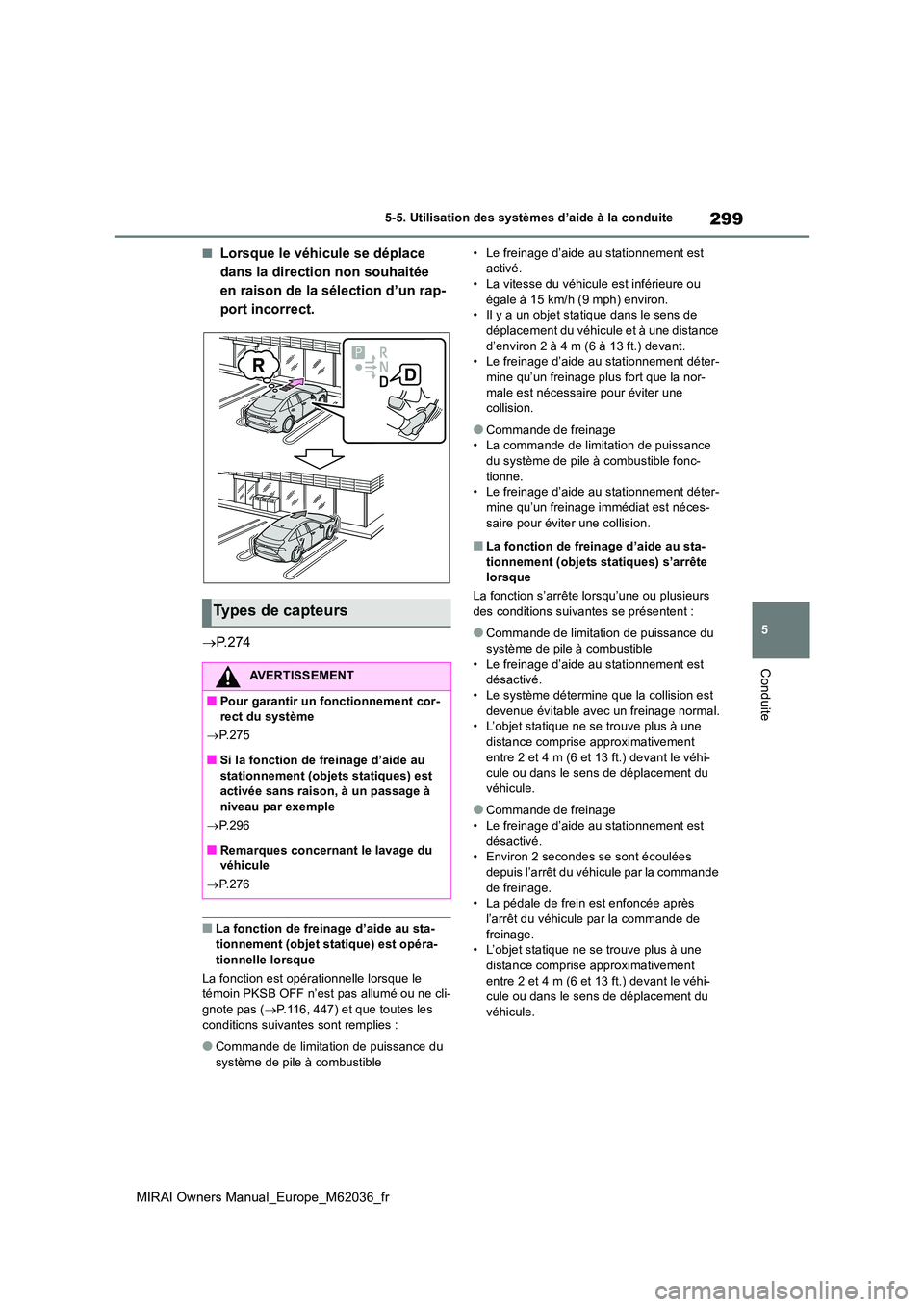

■Lorsque le véhicule se déplace
dans la direction non souhaitée
en raison de la sélection d’un rap-
port incorrect.
 P. 2 7 4
■La fonction de freinage d’aide au sta- tionnement (objet statique) est opéra-
tionnelle lorsque
La fonction est opérationnelle lorsque le témoin PKSB OFF n’est pas allumé ou ne cli-gnote pas ( P.116, 447) et que toutes les
conditions suivantes sont remplies :
●Commande de limitation de puissance du
système de pile à combustible
• Le freinage d’aide au stationnement est activé.• La vitesse du véhicule est inférieure ou
égale à 15 km/h (9 mph) environ. • Il y a un objet statique dans le sens de déplacement du véhicule et à une distance
d’environ 2 à 4 m (6 à 13 ft.) devant. • Le freinage d’aide au stationnement déter-mine qu’un freinage plus fort que la nor-
male est nécessaire pour éviter une collision.
●Commande de freinage• La commande de limitation de puissance du système de pile à combustible fonc-
tionne. • Le freinage d’aide au stationnement déter-mine qu’un freinage immédiat est néces-
saire pour éviter une collision.
■La fonction de freinage d’aide au sta- tionnement (objets statiques) s’arrête lorsque
La fonction s’arrête lorsqu’une ou plusieurs
des conditions suivantes se présentent :
●Commande de limitation de puissance du
système de pile à combustible • Le freinage d’aide au stationnement est désactivé.
• Le système détermine que la collision est devenue évitable avec un freinage normal.• L’objet statique ne se trouve plus à une
distance comprise approximativement entre 2 et 4 m (6 et 13 ft.) devant le véhi-cule ou dans le sens de déplacement du
véhicule.
●Commande de freinage
• Le freinage d’aide au stationnement est désactivé.• Environ 2 secondes se sont écoulées
depuis l’arrêt du véhicule par la commande de freinage.• La pédale de frein est enfoncée après
l’arrêt du véhicule par la commande de freinage.• L’objet statique ne se trouve plus à une
distance comprise approximativement entre 2 et 4 m (6 et 13 ft.) devant le véhi-cule ou dans le sens de déplacement du
véhicule.
Types de capteurs
AVERTISSEMENT
■Pour garantir un fonctionnement cor- rect du système
 P.275
■Si la fonction de freinage d’aide au stationnement (objets statiques) est activée sans raison, à un passage à
niveau par exemple
 P.296
■Remarques concernant le lavage du véhicule
 P.276

300
MIRAI Owners Manual_Europe_M62036_fr
5-5. Utilisation des systèmes d’aide à la conduite

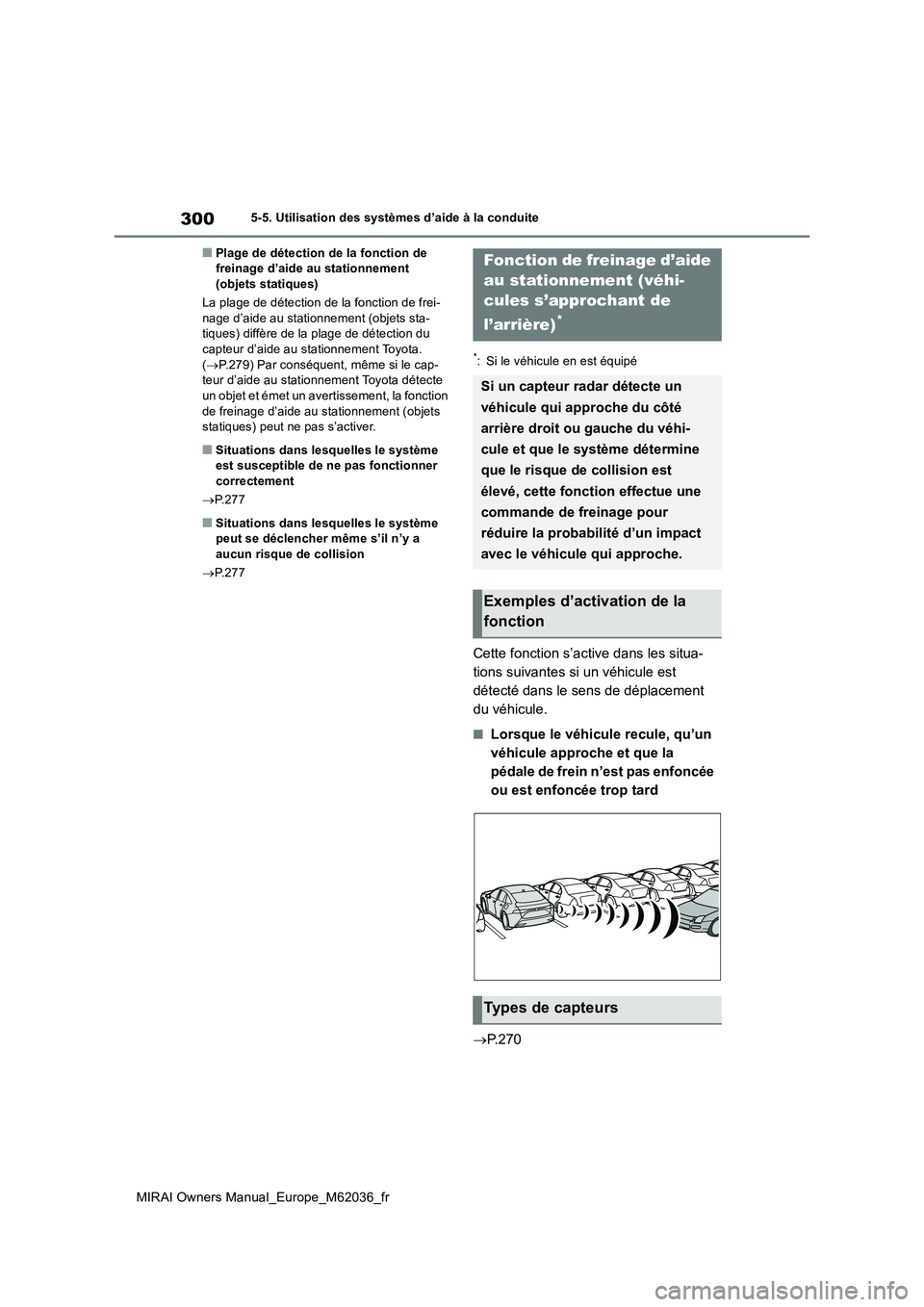

■Plage de détection de la fonction de freinage d’aide au stationnement (objets statiques)
La plage de détection de la fonction de frei-
nage d’aide au stationnement (objets sta- tiques) diffère de la plage de détection du capteur d’aide au stationnement Toyota.
( P.279) Par conséquent, même si le cap- teur d’aide au stationnement Toyota détecte un objet et émet un avertissement, la fonction
de freinage d’aide au stationnement (objets statiques) peut ne pas s’activer.
■Situations dans lesquelles le système est susceptible de ne pas fonctionner
correctement
 P.277
■Situations dans lesquelles le système peut se déclencher même s’il n’y a aucun risque de collision
 P.277
*: Si le véhicule en est équipé
Cette fonction s’active dans les situa-
tions suivantes si un véhicule est
détecté dans le sens de déplacement
du véhicule.
■Lorsque le véhicule recule, qu’un
véhicule approche et que la
pédale de frein n’est pas enfoncée
ou est enfoncée trop tard
 P. 2 7 0
Fonction de freinage d’aide
au stationnement (véhi-
cules s’approchant de
l’arrière)*
Si un capteur radar détecte un
véhicule qui approche du côté
arrière droit ou gauche du véhi-
cule et que le système détermine
que le risque de collision est
élevé, cette fonction effectue une
commande de freinage pour
réduire la probabilité d’un impact
avec le véhicule qui approche.
Exemples d’activation de la
fonction
Types de capteurs
