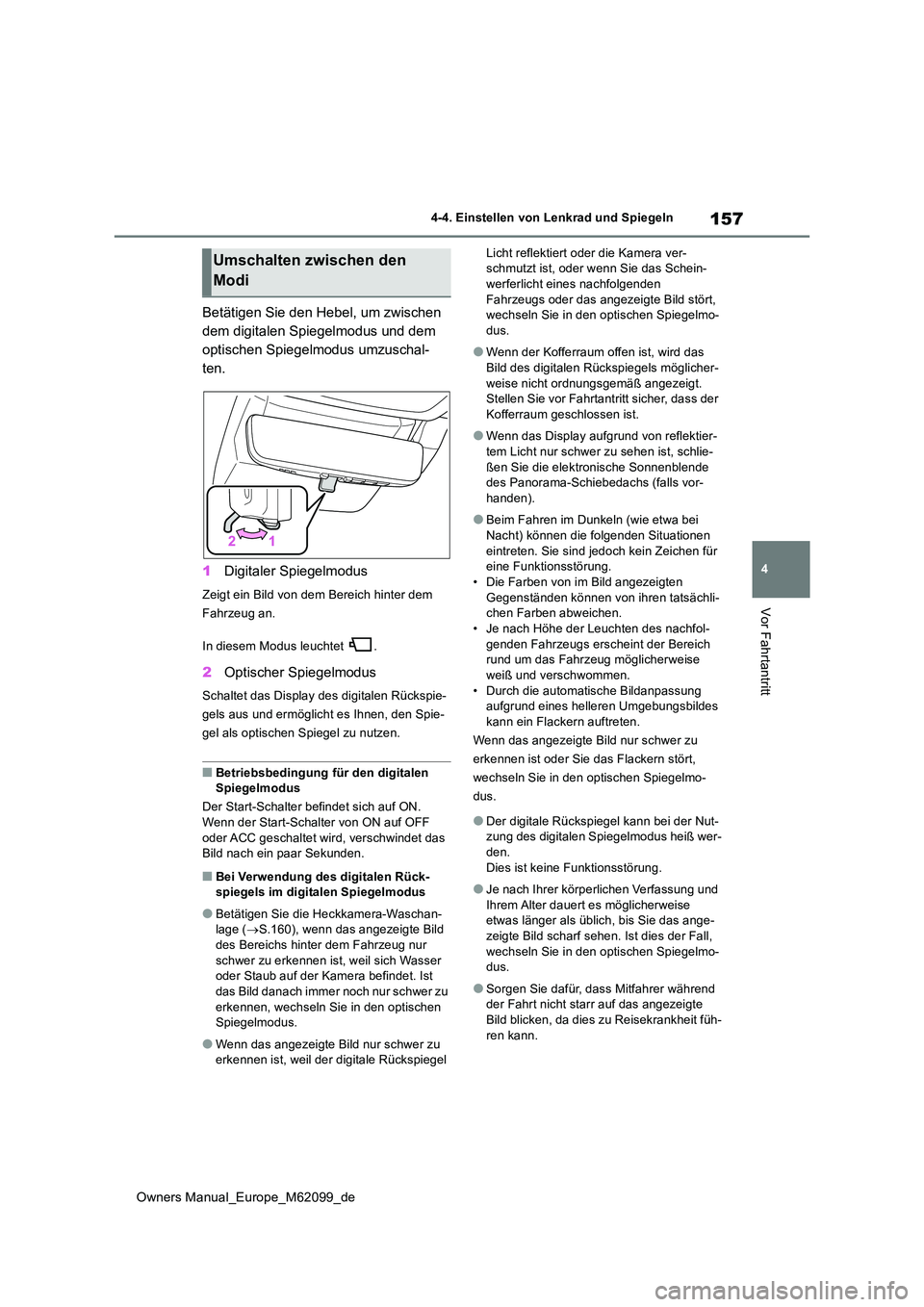

4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
Betätigen Sie den Hebel, um zwischen
dem digitalen Spiegelmodus und dem
optischen Spiegelmodus umzuschal-
ten.
1 Digitaler Spiegelmodus
Zeigt ein Bild von dem Bereich hinter dem
Fahrzeug an.
In diesem Modus leuchtet .
2 Optischer Spiegelmodus
Schaltet das Display des digitalen Rückspie-
gels aus und ermöglicht es Ihnen, den Spie-
gel als optischen Spiegel zu nutzen.
■Betriebsbedingung für den digitalen Spiegelmodus
Der Start-Schalter befindet sich auf ON. Wenn der Start-Schalter von ON auf OFF
oder ACC geschaltet wird, verschwindet das Bild nach ein paar Sekunden.
■Bei Verwendung des digitalen Rück-spiegels im digitalen Spiegelmodus
●Betätigen Sie die Heckkamera-Waschan-lage ( S.160), wenn das angezeigte Bild
des Bereichs hinter dem Fahrzeug nur schwer zu erkennen ist, weil sich Wasser oder Staub auf der Kamera befindet. Ist
das Bild danach immer noch nur schwer zu erkennen, wechseln Sie in den optischen Spiegelmodus.
●Wenn das angezeigte Bild nur schwer zu erkennen ist, weil der digitale Rückspiegel
Licht reflektiert oder die Kamera ver- schmutzt ist, oder wenn Sie das Schein-werferlicht eines nachfolgenden
Fahrzeugs oder das angezeigte Bild stört, wechseln Sie in den optischen Spiegelmo-dus.
●Wenn der Kofferraum offen ist, wird das Bild des digitalen Rückspiegels möglicher-
weise nicht ordnungsgemäß angezeigt. Stellen Sie vor Fahrtantritt sicher, dass der Kofferraum geschlossen ist.
●Wenn das Display aufgrund von reflektier-tem Licht nur schwer zu sehen ist, schlie-
ßen Sie die elektronische Sonnenblende des Panorama-Schiebedac hs (falls vor- handen).
●Beim Fahren im Dunkeln (wie etwa bei Nacht) können die folgenden Situationen
eintreten. Sie sind jedoch kein Zeichen für eine Funktionsstörung.• Die Farben von im Bild angezeigten
Gegenständen können von ihren tatsächli- chen Farben abweichen.• Je nach Höhe der Leuchten des nachfol-
genden Fahrzeugs erscheint der Bereich rund um das Fahrz eug möglicherweise weiß und verschwommen.
• Durch die automatische Bildanpassung aufgrund eines helleren Umgebungsbildes kann ein Flackern auftreten.
Wenn das angezeigte Bild nur schwer zu
erkennen ist oder Sie das Flackern stört,
wechseln Sie in den optischen Spiegelmo-
dus.
●Der digitale Rückspiegel kann bei der Nut- zung des digitalen Spiegelmodus heiß wer-den.
Dies ist keine Funktionsstörung.
●Je nach Ihrer körperlichen Verfassung und
Ihrem Alter dauert es möglicherweise etwas länger als üblich, bis Sie das ange-zeigte Bild scharf sehen. Ist dies der Fall,
wechseln Sie in den optischen Spiegelmo- dus.
●Sorgen Sie dafür, dass Mitfahrer während der Fahrt nicht starr auf das angezeigte Bild blicken, da dies zu Reisekrankheit füh-
ren kann.
Umschalten zwischen den
Modi

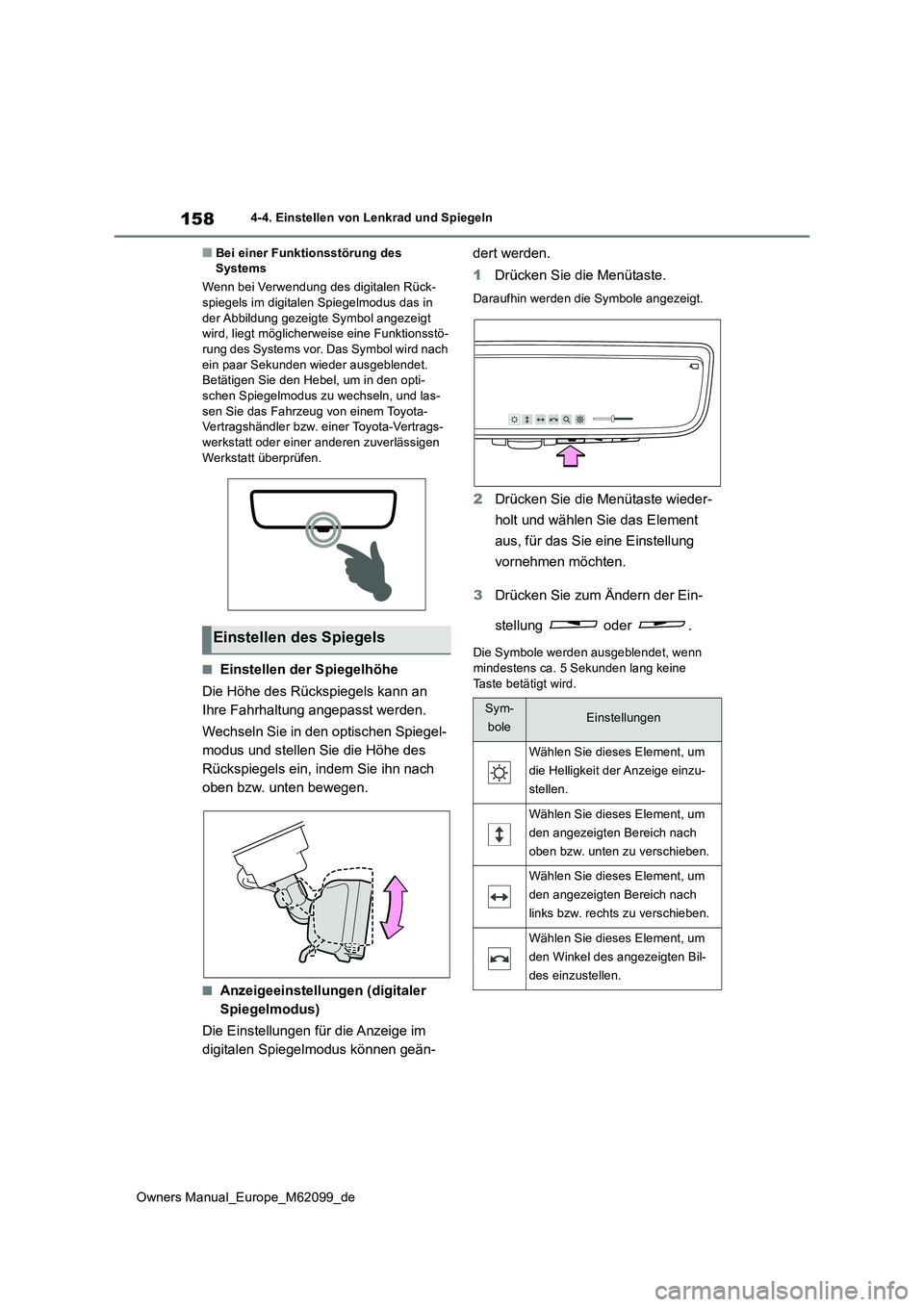

158
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
■Bei einer Funktionsstörung des Systems
Wenn bei Verwendung des digitalen Rück- spiegels im digitalen Spiegelmodus das in
der Abbildung gezeigte Symbol angezeigt wird, liegt möglicherweise eine Funktionsstö-rung des Systems vor. Das Symbol wird nach
ein paar Sekunden wieder ausgeblendet. Betätigen Sie den Hebel, um in den opti-schen Spiegelmodus zu wechseln, und las-
sen Sie das Fahrzeug von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Einstellen der Spiegelhöhe
Die Höhe des Rückspiegels kann an
Ihre Fahrhaltung angepasst werden.
Wechseln Sie in den optischen Spiegel-
modus und stellen Sie die Höhe des
Rückspiegels ein, indem Sie ihn nach
oben bzw. unten bewegen.
■Anzeigeeinstellungen (digitaler
Spiegelmodus)
Die Einstellungen für die Anzeige im
digitalen Spiegelmodus können geän-
dert werden.
1 Drücken Sie die Menütaste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie die Menütaste wieder-
holt und wählen Sie das Element
aus, für das Sie eine Einstellung
vornehmen möchten.
3 Drücken Sie zum Ändern der Ein-
stellung oder .
Die Symbole werden ausgeblendet, wenn mindestens ca. 5 Sekunden lang keine
Taste betätigt wird.
Einstellen des Spiegels
Sym-
boleEinstellungen
Wählen Sie dieses Element, um
die Helligkeit der Anzeige einzu-
stellen.
Wählen Sie dieses Element, um
den angezeigten Bereich nach
oben bzw. unten zu verschieben.
Wählen Sie dieses Element, um
den angezeigten Bereich nach
links bzw. rechts zu verschieben.
Wählen Sie dieses Element, um
den Winkel des angezeigten Bil-
des einzustellen.

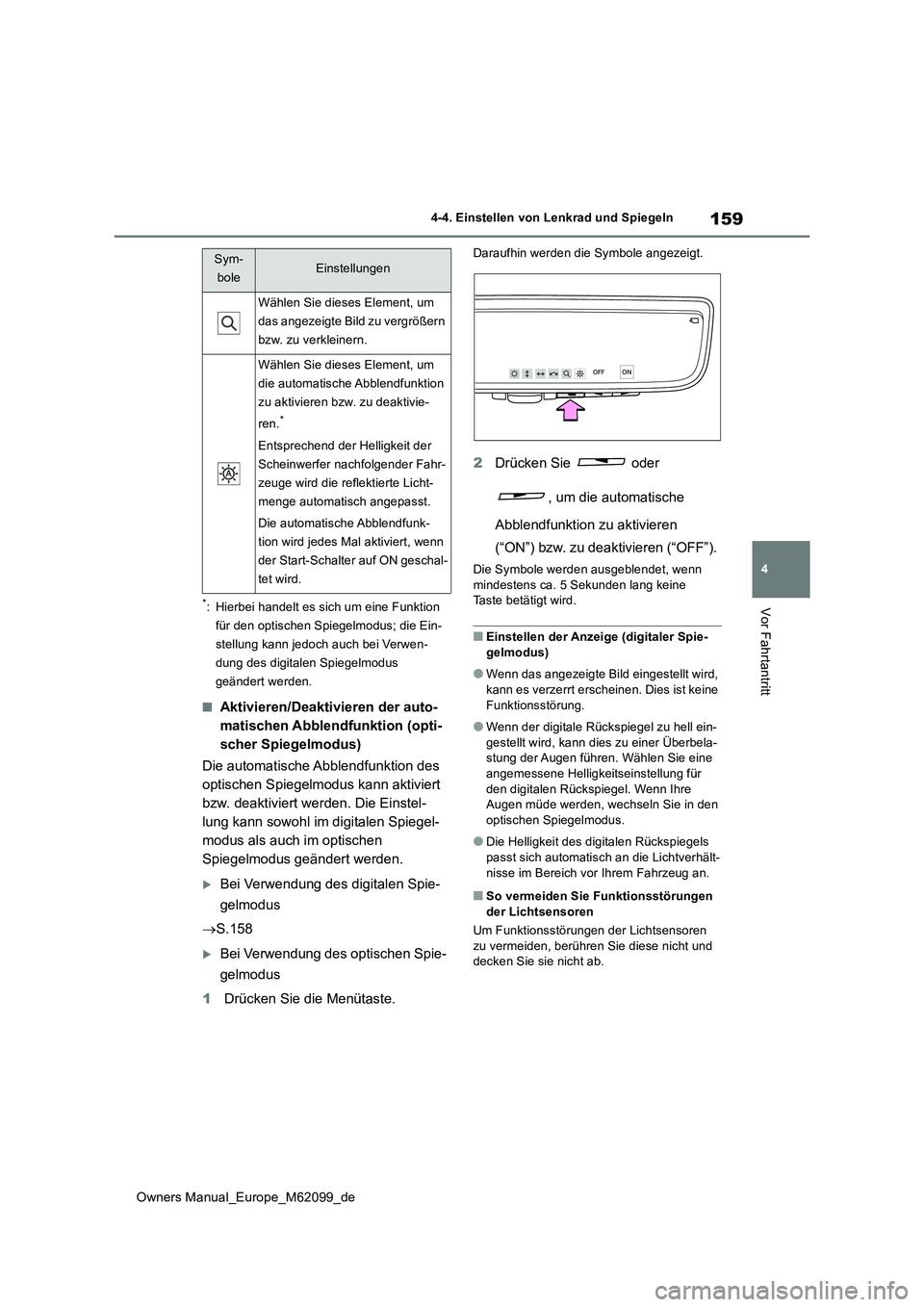

159
4
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt*: Hierbei handelt es sich um eine Funktion
für den optischen Spiegelmodus; die Ein-
stellung kann jedoch auch bei Verwen-
dung des digitalen Spiegelmodus
geändert werden.
■Aktivieren/Deaktivieren der auto-
matischen Abblendfunktion (opti-
scher Spiegelmodus)
Die automatische Abblendfunktion des
optischen Spiegelmodus kann aktiviert
bzw. deaktiviert werden. Die Einstel-
lung kann sowohl im digitalen Spiegel-
modus als auch im optischen
Spiegelmodus geändert werden.
Bei Verwendung des digitalen Spie-
gelmodus
 S.158
Bei Verwendung des optischen Spie-
gelmodus
1 Drücken Sie die Menütaste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie oder
, um die automatische
Abblendfunktion zu aktivieren
(“ON”) bzw. zu deaktivieren (“OFF”).
Die Symbole werden ausgeblendet, wenn mindestens ca. 5 Sekunden lang keine Taste betätigt wird.
■Einstellen der Anzeige (digitaler Spie-
gelmodus)
●Wenn das angezeigte Bild eingestellt wird,
kann es verzerrt erscheinen. Dies ist keine Funktionsstörung.
●Wenn der digitale Rückspiegel zu hell ein-gestellt wird, kann dies zu einer Überbela-stung der Augen führen. Wählen Sie eine
angemessene Helligkeitseinstellung für den digitalen Rückspiegel. Wenn Ihre Augen müde werden, wechseln Sie in den
optischen Spiegelmodus.
●Die Helligkeit des digitalen Rückspiegels
passt sich automatisch an die Lichtverhält- nisse im Bereich vor Ihrem Fahrzeug an.
■So vermeiden Sie Funktionsstörungen der Lichtsensoren
Um Funktionsstörungen der Lichtsensoren
zu vermeiden, berühren Sie diese nicht und decken Sie sie nicht ab.
Wählen Sie dieses Element, um
das angezeigte Bild zu vergrößern
bzw. zu verkleinern.
Wählen Sie dieses Element, um
die automatische Abblendfunktion
zu aktivieren bzw. zu deaktivie-
ren.*
Entsprechend der Helligkeit der
Scheinwerfer nachfolgender Fahr-
zeuge wird die reflektierte Licht-
menge automatisch angepasst.
Die automatische Abblendfunk-
tion wird jedes Mal aktiviert, wenn
der Start-Schalter auf ON geschal-
tet wird.
Sym-
boleEinstellungen

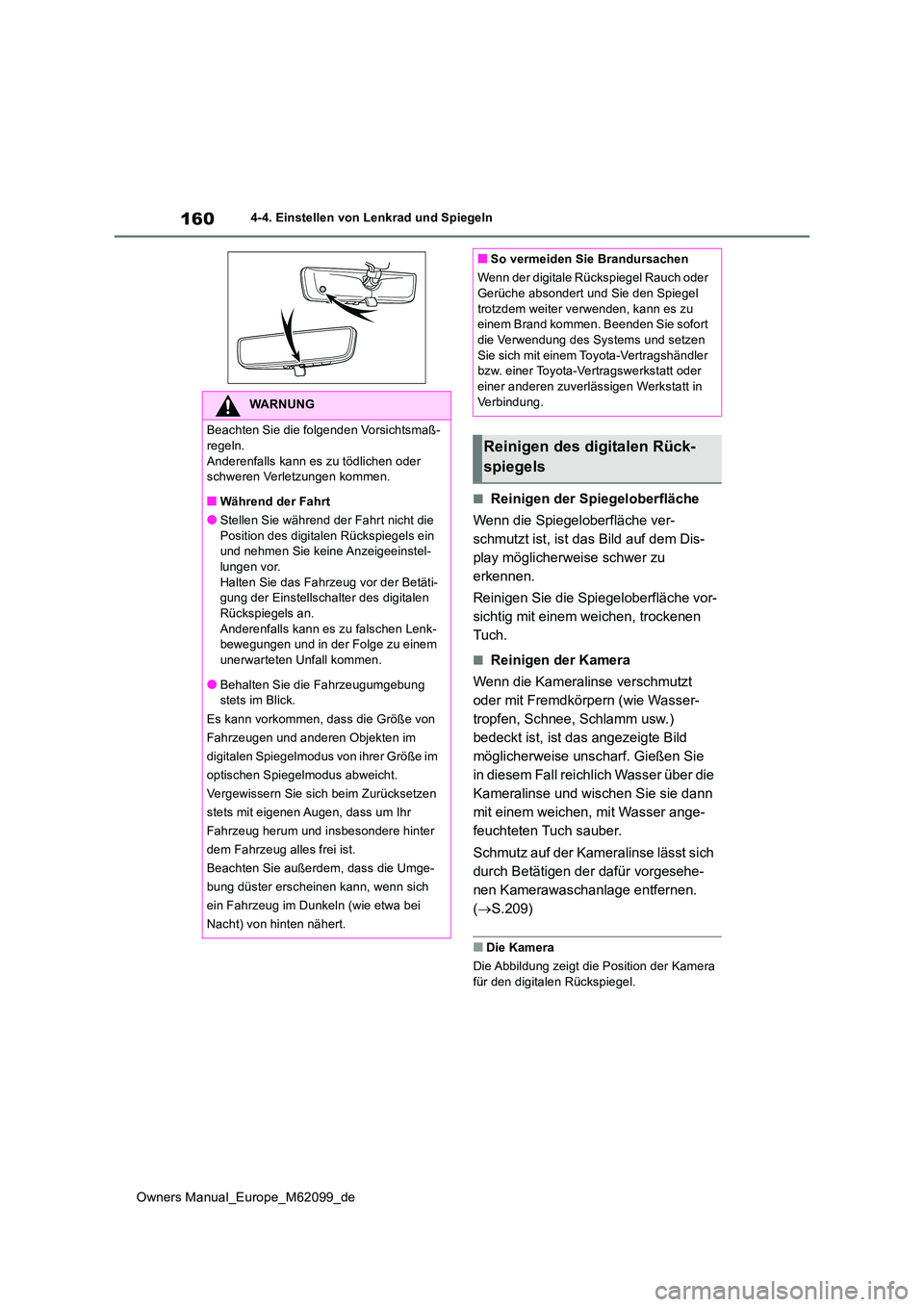

160
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
■Reinigen der Spiegeloberfläche
Wenn die Spiegeloberfläche ver-
schmutzt ist, ist das Bild auf dem Dis-
play möglicherweise schwer zu
erkennen.
Reinigen Sie die Spiegeloberfläche vor-
sichtig mit einem weichen, trockenen
Tuch.
■Reinigen der Kamera
Wenn die Kameralinse verschmutzt
oder mit Fremdkörpern (wie Wasser-
tropfen, Schnee, Schlamm usw.)
bedeckt ist, ist das angezeigte Bild
möglicherweise unscharf. Gießen Sie
in diesem Fall reichlich Wasser über die
Kameralinse und wischen Sie sie dann
mit einem weichen, mit Wasser ange-
feuchteten Tuch sauber.
Schmutz auf der Kameralinse lässt sich
durch Betätigen der dafür vorgesehe-
nen Kamerawaschanlage entfernen.
( S.209)
■Die Kamera
Die Abbildung zeigt die Position der Kamera für den digitalen Rückspiegel.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Stellen Sie während der Fahrt nicht die Position des digitalen Rückspiegels ein und nehmen Sie keine Anzeigeeinstel-
lungen vor. Halten Sie das Fahrzeug vor der Betäti-gung der Einstellschalter des digitalen
Rückspiegels an. Anderenfalls kann es zu falschen Lenk-bewegungen und in der Folge zu einem
unerwarteten Unfall kommen.
●Behalten Sie die Fahrzeugumgebung stets im Blick.
Es kann vorkommen, dass die Größe von
Fahrzeugen und anderen Objekten im
digitalen Spiegelmodus von ihrer Größe im
optischen Spiegelmodus abweicht.
Vergewissern Sie sich beim Zurücksetzen
stets mit eigenen Augen, dass um Ihr
Fahrzeug herum und insbesondere hinter
dem Fahrzeug alles frei ist.
Beachten Sie außerdem, dass die Umge-
bung düster erscheinen kann, wenn sich
ein Fahrzeug im Dunkeln (wie etwa bei
Nacht) von hinten nähert.
■So vermeiden Sie Brandursachen
Wenn der digitale Rückspiegel Rauch oder Gerüche absondert und Sie den Spiegel
trotzdem weiter verwenden, kann es zu einem Brand kommen. Beenden Sie sofort die Verwendung des Systems und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Reinigen des digitalen Rück-
spiegels

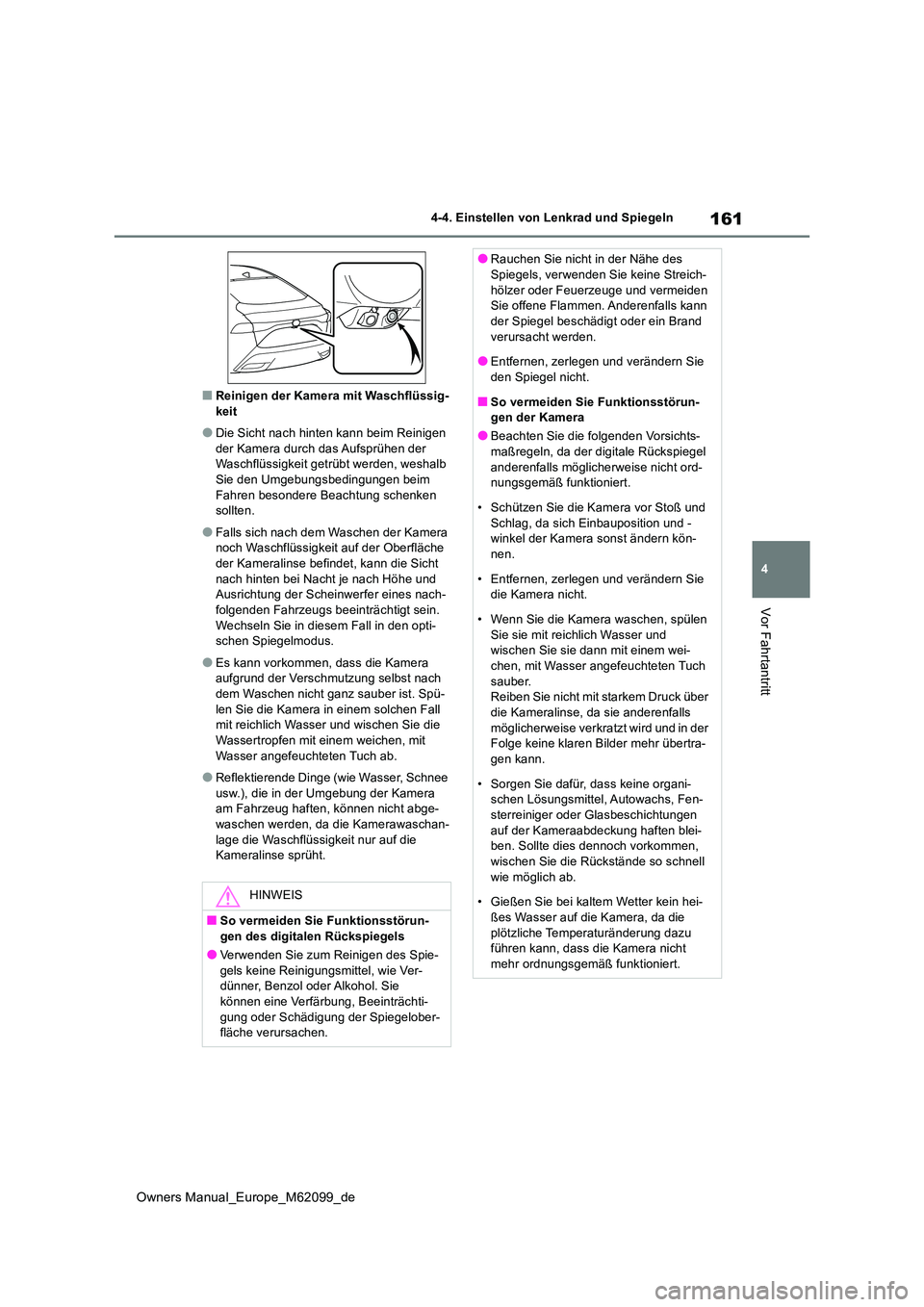

161
4
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
■Reinigen der Kamera mit Waschflüssig- keit
●Die Sicht nach hinten kann beim Reinigen der Kamera durch das Aufsprühen der Waschflüssigkeit getrübt werden, weshalb
Sie den Umgebungsbedingungen beim Fahren besondere Beachtung schenken sollten.
●Falls sich nach dem Waschen der Kamera noch Waschflüssigkeit auf der Oberfläche
der Kameralinse befindet, kann die Sicht nach hinten bei Nacht je nach Höhe und Ausrichtung der Scheinwerfer eines nach-
folgenden Fahrzeugs beeinträchtigt sein. Wechseln Sie in diesem Fall in den opti-schen Spiegelmodus.
●Es kann vorkommen, dass die Kamera aufgrund der Verschmutzung selbst nach
dem Waschen nicht ganz sauber ist. Spü- len Sie die Kamera in einem solchen Fall mit reichlich Wasser und wischen Sie die
Wassertropfen mit einem weichen, mit Wasser angefeuchteten Tuch ab.
●Reflektierende Dinge (wie Wasser, Schnee usw.), die in der Umgebung der Kamera am Fahrzeug haften, können nicht abge-
waschen werden, da die Kamerawaschan- lage die Waschflüssigkeit nur auf die Kameralinse sprüht.
HINWEIS
■So vermeiden Sie Funktionsstörun-gen des digitalen Rückspiegels
●Verwenden Sie zum Reinigen des Spie-
gels keine Reinigungsmittel, wie Ver- dünner, Benzol oder Alkohol. Sie können eine Verfärbung, Beeinträchti-
gung oder Schädigung der Spiegelober- fläche verursachen.
●Rauchen Sie nicht in der Nähe des Spiegels, verwenden Sie keine Streich-
hölzer oder Feuerzeuge und vermeiden Sie offene Flammen. Anderenfalls kann der Spiegel beschädigt oder ein Brand
verursacht werden.
●Entfernen, zerlegen und verändern Sie den Spiegel nicht.
■So vermeiden Sie Funktionsstörun-gen der Kamera
●Beachten Sie die folgenden Vorsichts-maßregeln, da der digitale Rückspiegel
anderenfalls möglicherweise nicht ord- nungsgemäß funktioniert.
• Schützen Sie die Kamera vor Stoß und
Schlag, da sich Einbauposition und - winkel der Kamera sonst ändern kön-nen.
• Entfernen, zerlegen und verändern Sie die Kamera nicht.
• Wenn Sie die Kamera waschen, spülen
Sie sie mit reichlich Wasser und wischen Sie sie dann mit einem wei-chen, mit Wasser angefeuchteten Tuch
sauber. Reiben Sie nicht mit starkem Druck über die Kameralinse, da sie anderenfalls
möglicherweise verkratzt wird und in der Folge keine klaren Bilder mehr übertra-gen kann.
• Sorgen Sie dafür, dass keine organi- schen Lösungsmittel, Autowachs, Fen-sterreiniger oder Glasbeschichtungen
auf der Kameraabdeckung haften blei- ben. Sollte dies dennoch vorkommen, wischen Sie die Rückstände so schnell
wie möglich ab.
• Gießen Sie bei kaltem Wetter kein hei- ßes Wasser auf die Kamera, da die
plötzliche Temperaturänderung dazu führen kann, dass die Kamera nicht mehr ordnungsgemäß funktioniert.

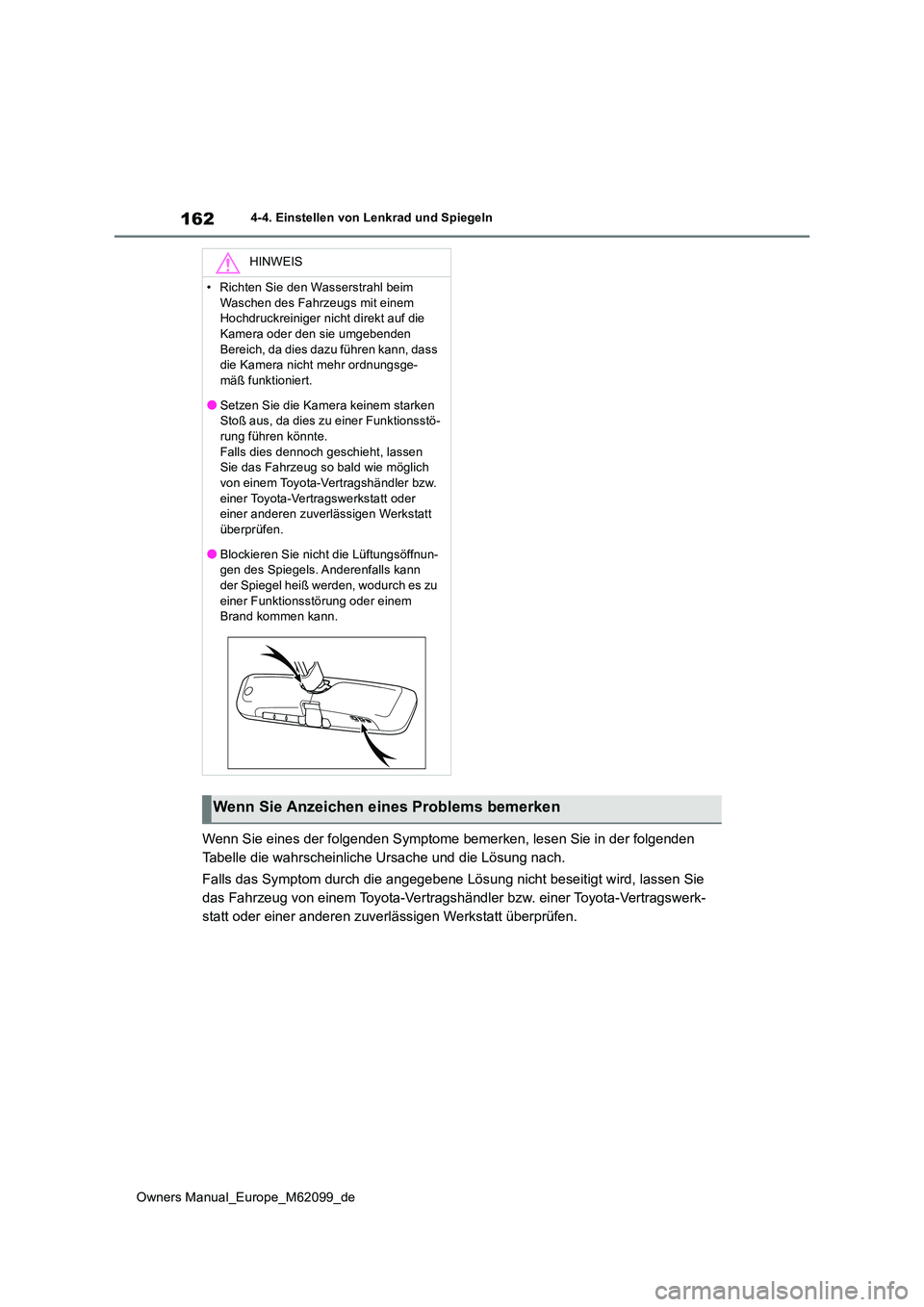

162
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
Wenn Sie eines der folgenden Symptome bemerken, lesen Sie in der folgenden
Tabelle die wahrscheinliche Ursache und die Lösung nach.
Falls das Symptom durch die angegebene Lösung nicht beseitigt w ird, lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota -Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
HINWEIS
• Richten Sie den Wasserstrahl beim
Waschen des Fahrzeugs mit einem Hochdruckreiniger nic ht direkt auf die Kamera oder den sie umgebenden
Bereich, da dies dazu führen kann, dass die Kamera nicht mehr ordnungsge-mäß funktioniert.
●Setzen Sie die Kamera keinem starken Stoß aus, da dies zu einer Funktionsstö-rung führen könnte.
Falls dies dennoch geschieht, lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Blockieren Sie nicht die Lüftungsöffnun-gen des Spiegels. Anderenfalls kann der Spiegel heiß werden, wodurch es zu
einer Funktionsstörung oder einem Brand kommen kann.
Wenn Sie Anzeichen eines Problems bemerken

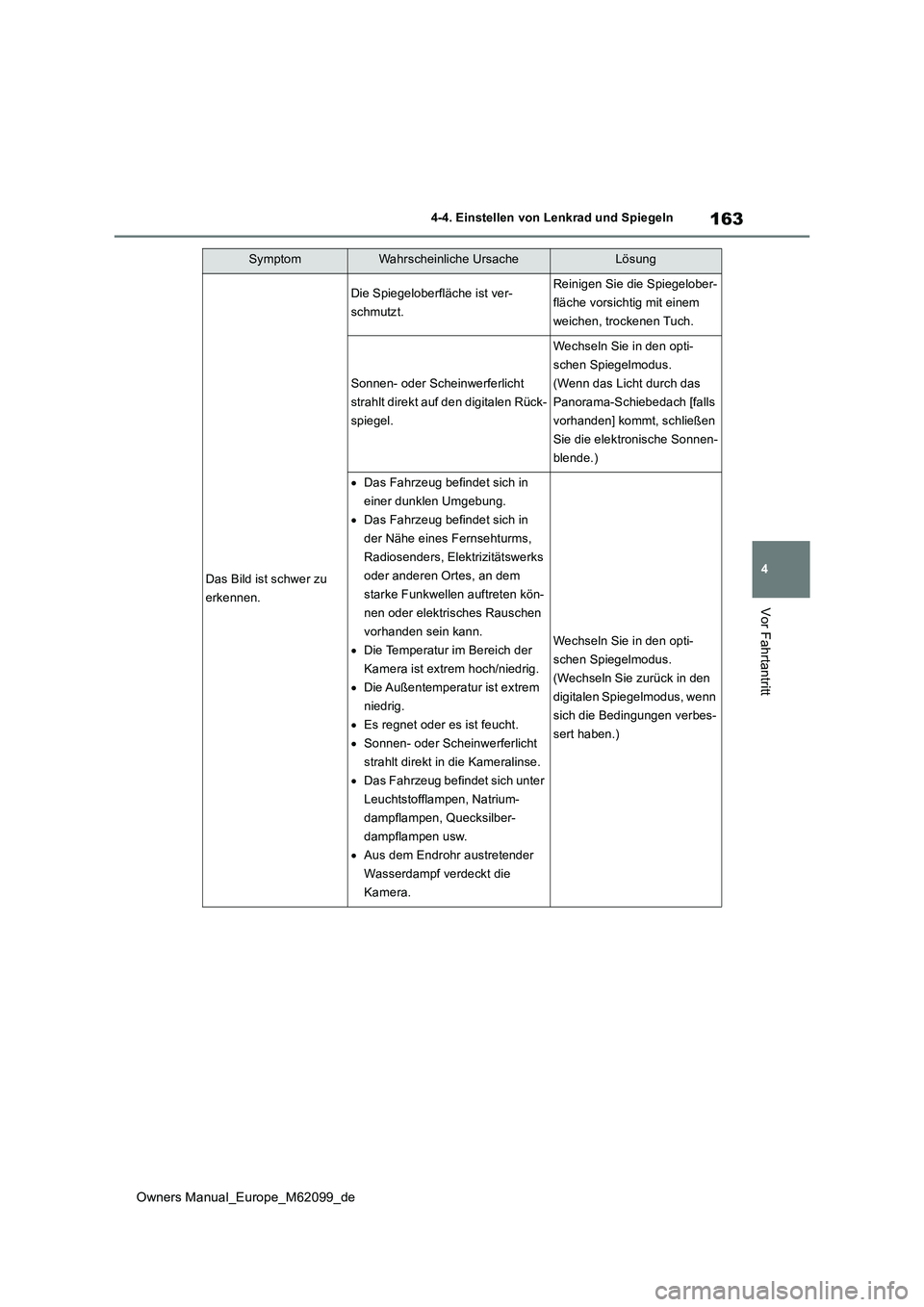

163
4
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
SymptomWahrscheinliche UrsacheLösung
Das Bild ist schwer zu
erkennen.
Die Spiegeloberfläche ist ver-
schmutzt.
Reinigen Sie die Spiegelober-
fläche vorsichtig mit einem
weichen, trockenen Tuch.
Sonnen- oder Scheinwerferlicht
strahlt direkt auf den digitalen Rück-
spiegel.
Wechseln Sie in den opti-
schen Spiegelmodus.
(Wenn das Licht durch das
Panorama-Schiebedach [falls
vorhanden] kommt, schließen
Sie die elektronische Sonnen-
blende.)
 Das Fahrzeug befindet sich in
einer dunklen Umgebung.
 Das Fahrzeug befindet sich in
der Nähe eines Fernsehturms,
Radiosenders, Elektrizitätswerks
oder anderen Ortes, an dem
starke Funkwellen auftreten kön-
nen oder elektrisches Rauschen
vorhanden sein kann.
 Die Temperatur im Bereich der
Kamera ist extrem hoch/niedrig.
 Die Außentemperatur ist extrem
niedrig.
 Es regnet oder es ist feucht.
 Sonnen- oder Scheinwerferlicht
strahlt direkt in die Kameralinse.
 Das Fahrzeug befindet sich unter
Leuchtstofflampen, Natrium-
dampflampen, Quecksilber-
dampflampen usw.
 Aus dem Endrohr austretender
Wasserdampf verdeckt die
Kamera.
Wechseln Sie in den opti-
schen Spiegelmodus.
(Wechseln Sie zurück in den
digitalen Spiegelmodus, wenn
sich die Bedingungen verbes-
sert haben.)

164
Owners Manual_Europe_M62099_de
4-4. Einstellen von Lenkrad und Spiegeln
Das Bild ist schwer zu
erkennen.
Es befinden sich Fremdkörper (wie
Wasser, Schnee, Schlamm usw.)
auf der Kameralinse.
 Reinigen Sie die Kamera-
linse mithilfe der dafür vor-
gesehenen
Kamerawaschanlage.
( S.160)
 Wechseln Sie in den opti-
schen Spiegelmodus.
 Spülen Sie die Kamera mit
reichlich Wasser, wischen
Sie sie mit einem weichen,
mit Wasser angefeuchte-
ten Tuch sauber und wech-
seln Sie dann zurück in den
digitalen Spiegelmodus.
Das Bild ist nicht richtig
ausgerichtet.
Der Kofferraum ist nicht vollständig
geschlossen.
Schließen Sie den Kofferraum
vollständig.
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß
ausgesetzt.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
Die Anzeige ist dunkel
und wird angezeigt.
Es liegt möglicherweise eine Funk-
tionsstörung des Systems vor.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

165
4
Owners Manual_Europe_M62099_de

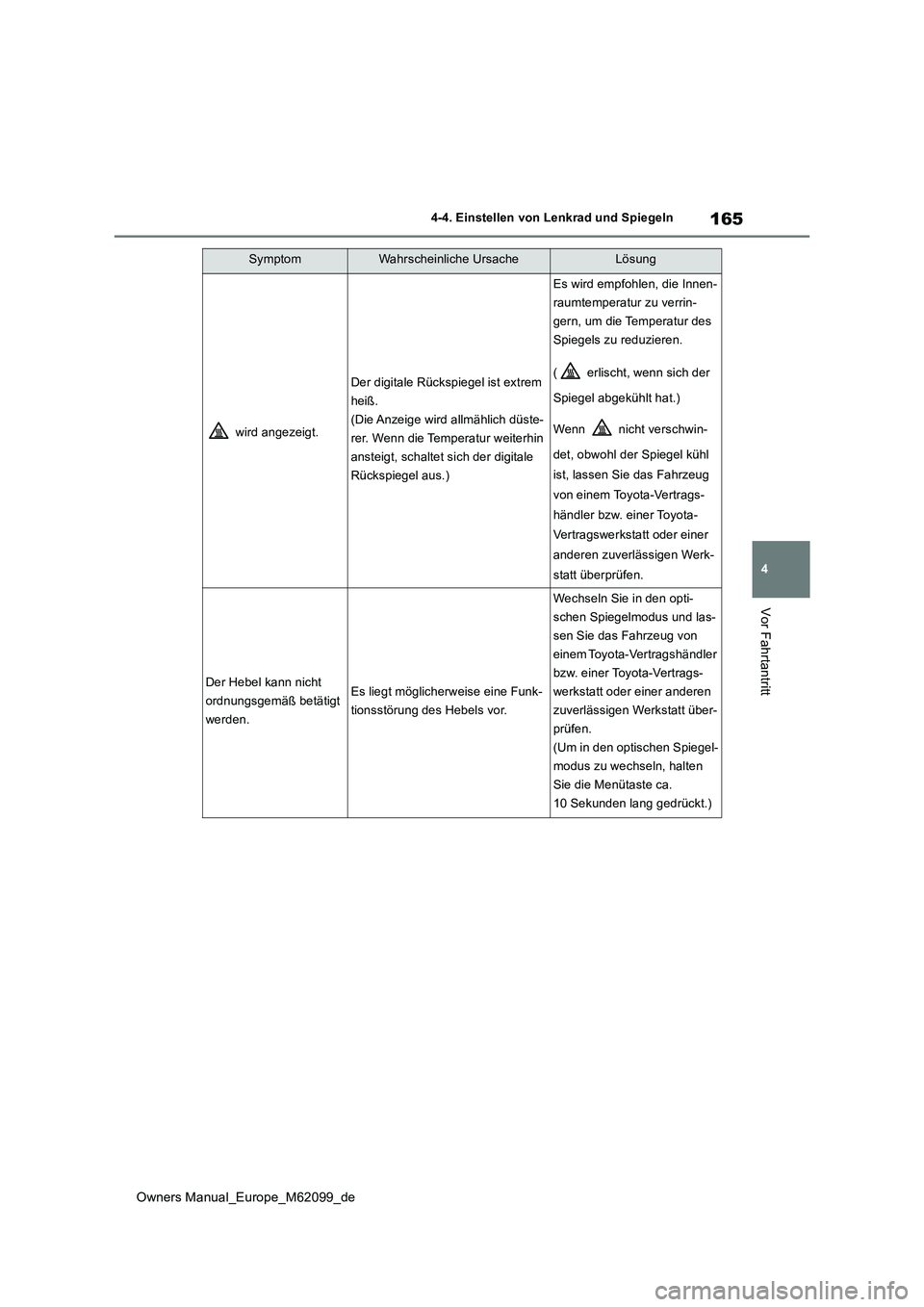

4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
wird angezeigt.
Der digitale Rückspiegel ist extrem
heiß.
(Die Anzeige wird allmählich düste-
rer. Wenn die Temperatur weiterhin
ansteigt, schaltet sich der digitale
Rückspiegel aus.)
Es wird empfohlen, die Innen-
raumtemperatur zu verrin-
gern, um die Temperatur des
Spiegels zu reduzieren.
( erlischt, wenn sich der
Spiegel abgekühlt hat.)
Wenn nicht verschwin-
det, obwohl der Spiegel kühl
ist, lassen Sie das Fahrzeug
von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer
anderen zuverlässigen Werk-
statt überprüfen.
Der Hebel kann nicht
ordnungsgemäß betätigt
werden.
Es liegt möglicherweise eine Funk-
tionsstörung des Hebels vor.
Wechseln Sie in den opti-
schen Spiegelmodus und las-
sen Sie das Fahrzeug von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt über-
prüfen.
(Um in den optischen Spiegel-
modus zu wechseln, halten
Sie die Menütaste ca.
10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung

166
Owners Manual_Europe_M62099_de

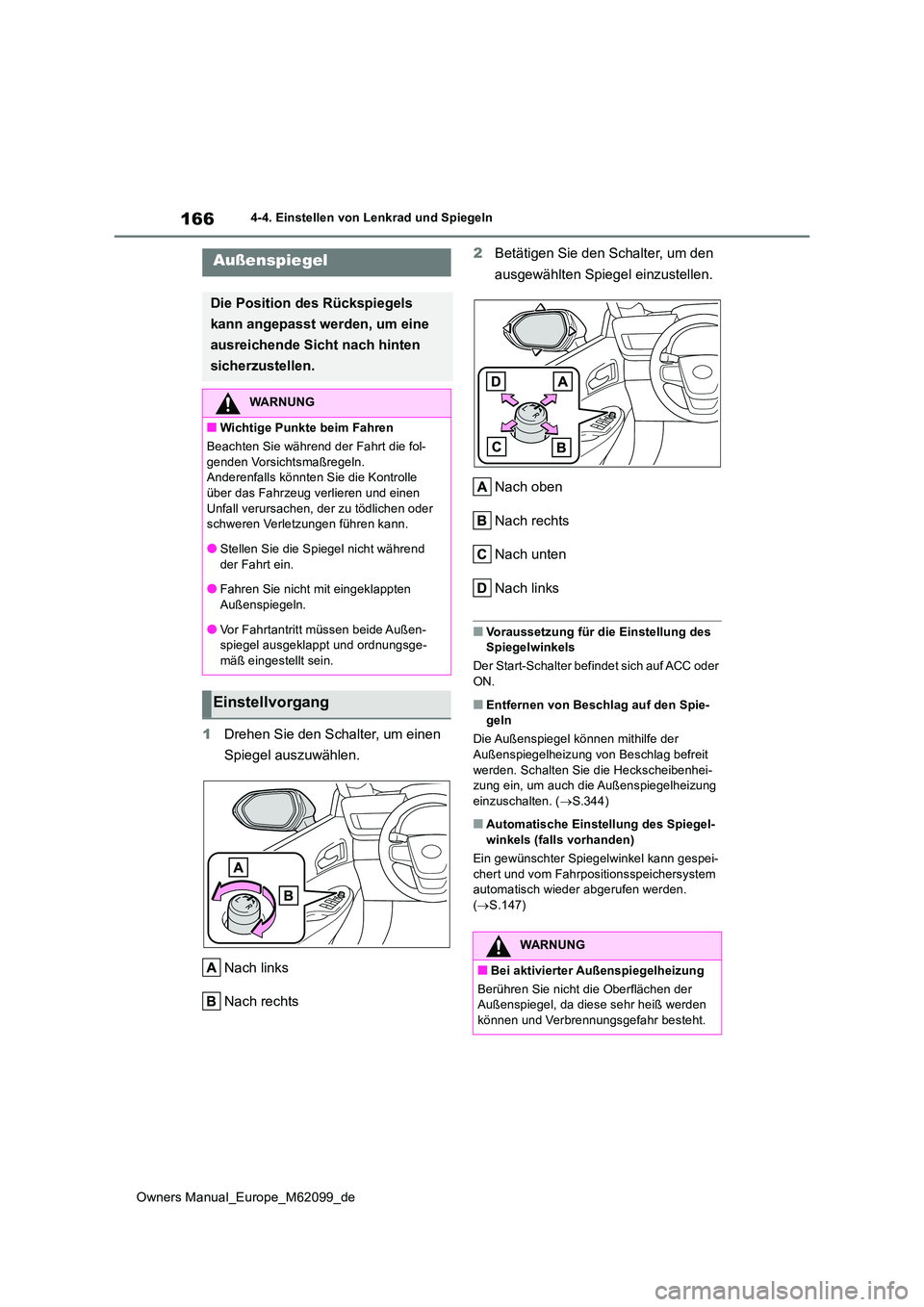

4-4. Einstellen von Lenkrad und Spiegeln
1Drehen Sie den Schalter, um einen
Spiegel auszuwählen.
Nach links
Nach rechts
2 Betätigen Sie den Schalter, um den
ausgewählten Spiegel einzustellen.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des Spiegelwinkels
Der Start-Schalter befindet sich auf ACC oder
ON.
■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der Außenspiegelheizung von Beschlag befreit
werden. Schalten Sie die Heckscheibenhei- zung ein, um auch die Außenspiegelheizung einzuschalten. ( S.344)
■Automatische Einstellung des Spiegel-
winkels (falls vorhanden)
Ein gewünschter Spiegelwinkel kann gespei- chert und vom Fahrpositionsspeichersystem automatisch wieder abgerufen werden.
( S.147)
Außenspiegel
Die Position des Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol- genden Vorsichtsmaßregeln.Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
●Fahren Sie nicht mit eingeklappten
Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen- spiegel ausgeklappt und ordnungsge-
mäß eingestellt sein.
Einstellvorgang
WARNUNG
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können und Verbrennungsgefahr besteht.
