TOYOTA MIRAI 2021 Betriebsanleitungen (in German)

117
3
Owners Manual_Europe_M62099_de

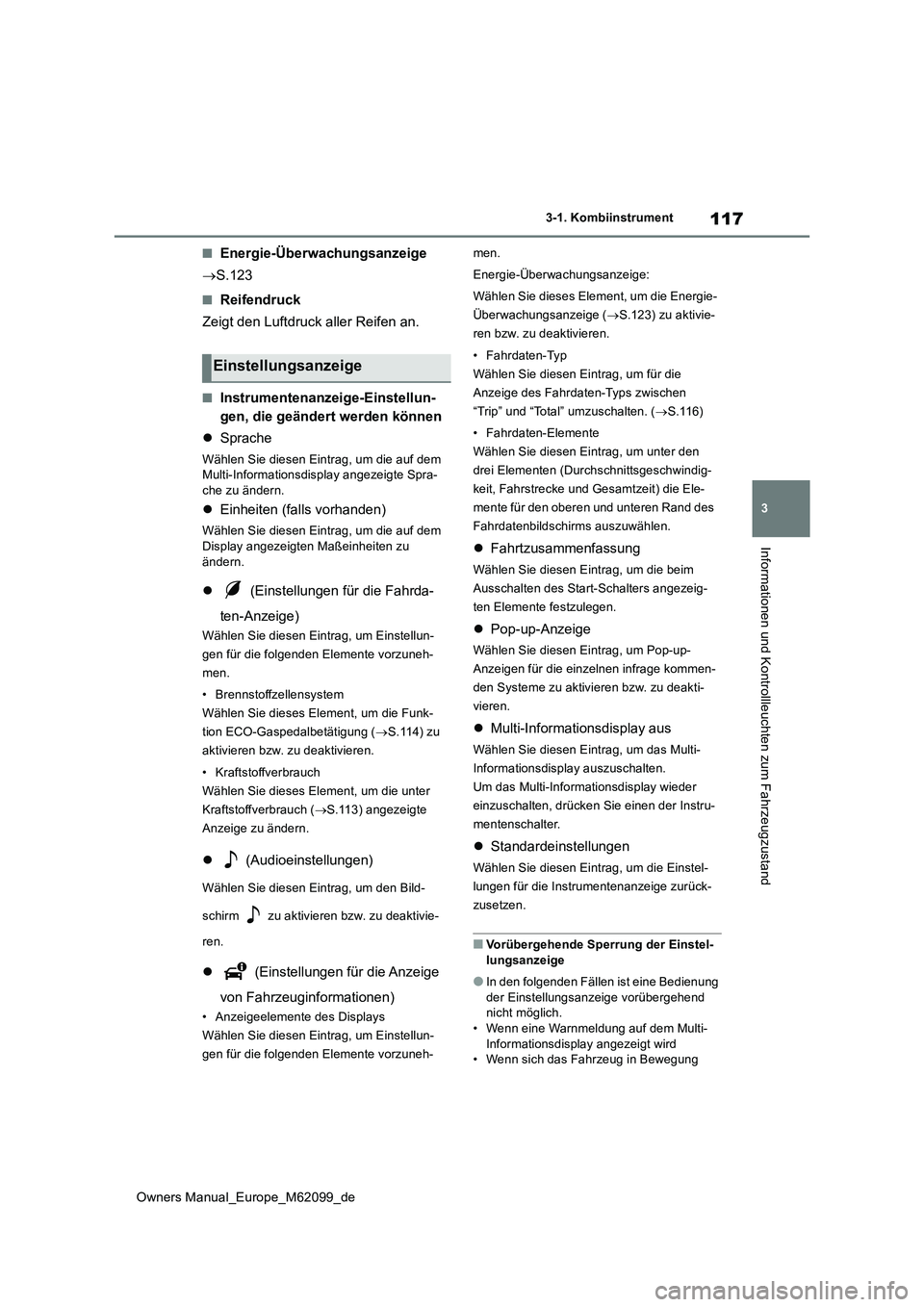

3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Energie-Überwachungsanzeige
 S.123
■Reifendruck
Zeigt den Luftdruck aller Reifen an.
■Instrumentenanzeige-Einstellun-
gen, die geändert werden können
 Sprache
Wählen Sie diesen Eintrag, um die auf dem Multi-Informationsdisplay angezeigte Spra-
che zu ändern.
 Einheiten (falls vorhanden)
Wählen Sie diesen Eintrag, um die auf dem
Display angezeigten Maßeinheiten zu ändern.
 (Einstellungen für die Fahrda-
ten-Anzeige)
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
• Brennstoffzellensystem
Wählen Sie dieses Element, um die Funk-
tion ECO-Gaspedalbetätigung ( S.114) zu
aktivieren bzw. zu deaktivieren.
• Kraftstoffverbrauch
Wählen Sie dieses Element, um die unter
Kraftstoffverbrauch ( S.113) angezeigte
Anzeige zu ändern.
 (Audioeinstellungen)
Wählen Sie diesen Eintrag, um den Bild-
schirm zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Anzeige
von Fahrzeuginformationen)
• Anzeigeelemente des Displays
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
Energie-Überwachungsanzeige:
Wählen Sie dieses Element, um die Energie-
Überwachungsanzeige ( S.123) zu aktivie-
ren bzw. zu deaktivieren.
• Fahrdaten-Typ
Wählen Sie diesen Eintrag, um für die
Anzeige des Fahrdaten-Typs zwischen
“Trip” und “Total” umzuschalten. ( S.116)
• Fahrdaten-Elemente
Wählen Sie diesen Eintrag, um unter den
drei Elementen (Durchschnittsgeschwindig-
keit, Fahrstrecke und Gesamtzeit) die Ele-
mente für den oberen und unteren Rand des
Fahrdatenbildschirms auszuwählen.
 Fahrtzusammenfassung
Wählen Sie diesen Eintrag, um die beim
Ausschalten des Start-Schalters angezeig-
ten Elemente festzulegen.
 Pop-up-Anzeige
Wählen Sie diesen Eintrag, um Pop-up-
Anzeigen für die einzelnen infrage kommen-
den Systeme zu aktivieren bzw. zu deakti-
vieren.
 Multi-Informationsdisplay aus
Wählen Sie diesen Eintrag, um das Multi-
Informationsdisplay auszuschalten.
Um das Multi-Informationsdisplay wieder
einzuschalten, drücken Sie einen der Instru-
mentenschalter.
 Standardeinstellungen
Wählen Sie diesen Eintrag, um die Einstel-
lungen für die Instrumentenanzeige zurück-
zusetzen.
■Vorübergehende Sperrung der Einstel-
lungsanzeige
●In den folgenden Fällen ist eine Bedienung
der Einstellungsanzeige vorübergehend nicht möglich.• Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird • Wenn sich das Fahrzeug in Bewegung
Einstellungsanzeige

118
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument

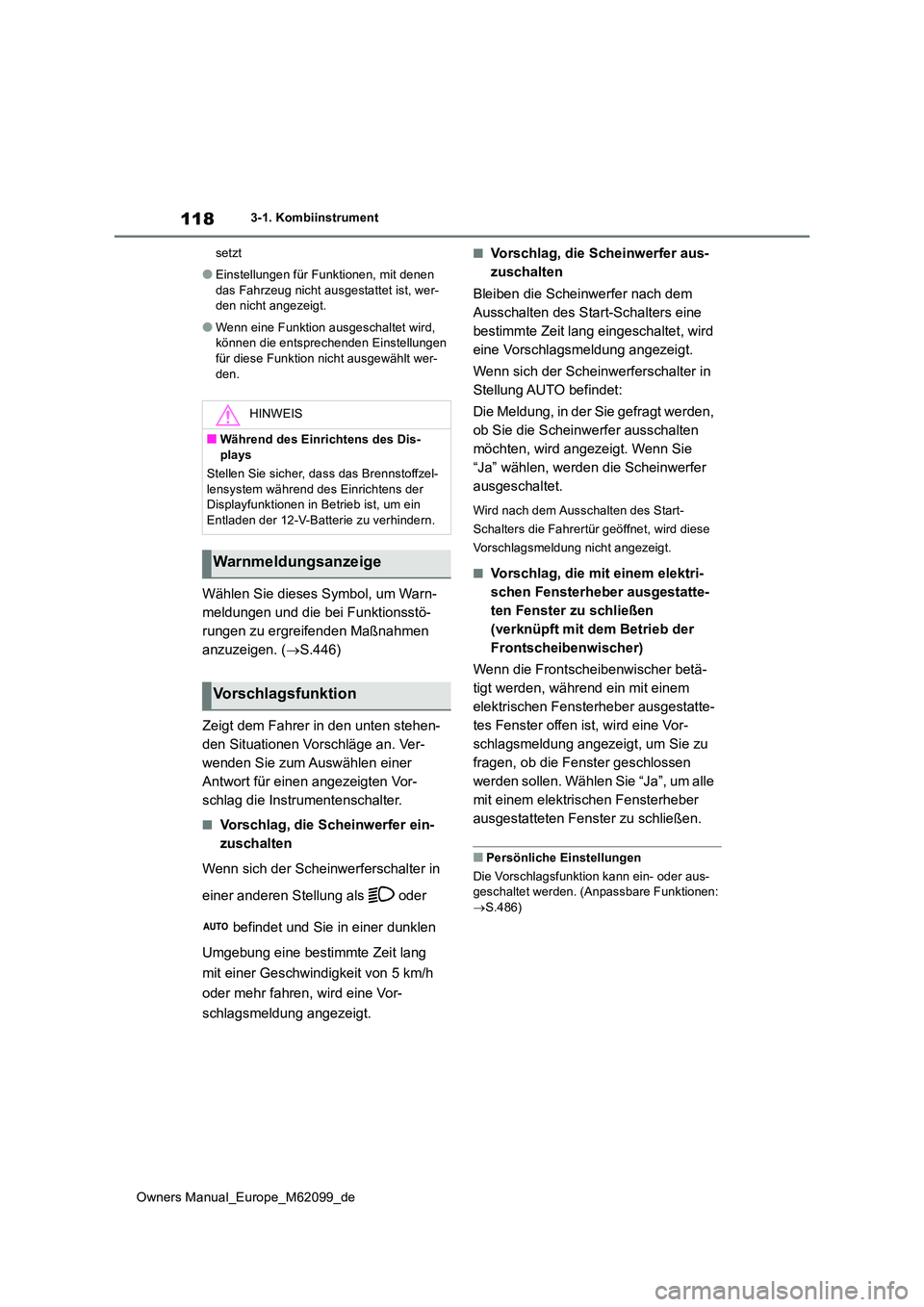

setzt
●Einstellungen für Funktionen, mit denen
das Fahrzeug nicht ausgestattet ist, wer- den nicht angezeigt.
●Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen für diese Funktion nicht ausgewählt wer-
den.
Wählen Sie dieses Symbol, um Warn-
meldungen und die bei Funktionsstö-
rungen zu ergreifenden Maßnahmen
anzuzeigen. ( S.446)
Zeigt dem Fahrer in den unten stehen-
den Situationen Vorschläge an. Ver-
wenden Sie zum Auswählen einer
Antwort für einen angezeigten Vor-
schlag die Instrumentenschalter.
■Vorschlag, die Scheinwerfer ein-
zuschalten
Wenn sich der Scheinwerferschalter in
einer anderen Stellung als oder
befindet und Sie in einer dunklen
Umgebung eine bestimmte Zeit lang
mit einer Geschwindigkeit von 5 km/h
oder mehr fahren, wird eine Vor-
schlagsmeldung angezeigt.
■Vorschlag, die Scheinwerfer aus-
zuschalten
Bleiben die Scheinwerfer nach dem
Ausschalten des Start-Schalters eine
bestimmte Zeit lang eingeschaltet, wird
eine Vorschlagsmeldung angezeigt.
Wenn sich der Scheinwerferschalter in
Stellung AUTO befindet:
Die Meldung, in der Sie gefragt werden,
ob Sie die Scheinwerfer ausschalten
möchten, wird angezeigt. Wenn Sie
“Ja” wählen, werden die Scheinwerfer
ausgeschaltet.
Wird nach dem Ausschalten des Start-
Schalters die Fahrertür geöffnet, wird diese
Vorschlagsmeldung nicht angezeigt.
■Vorschlag, die mit einem elektri-
schen Fensterheber ausgestatte-
ten Fenster zu schließen
(verknüpft mit dem Betrieb der
Frontscheibenwischer)
Wenn die Frontscheibenwischer betä-
tigt werden, während ein mit einem
elektrischen Fensterheber ausgestatte-
tes Fenster offen ist, wird eine Vor-
schlagsmeldung angezeigt, um Sie zu
fragen, ob die Fenster geschlossen
werden sollen. Wählen Sie “Ja”, um alle
mit einem elektrischen Fensterheber
ausgestatteten Fenster zu schließen.
■Persönliche Einstellungen
Die Vorschlagsfunktion kann ein- oder aus- geschaltet werden. (Anpassbare Funktionen:  S.486)
HINWEIS
■Während des Einrichtens des Dis- plays
Stellen Sie sicher, dass das Brennstoffzel-
lensystem während des Einrichtens der Displayfunktionen in Betrieb ist, um ein Entladen der 12-V-Batterie zu verhindern.
Warnmeldungsanzeige
Vorschlagsfunktion

119
3
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

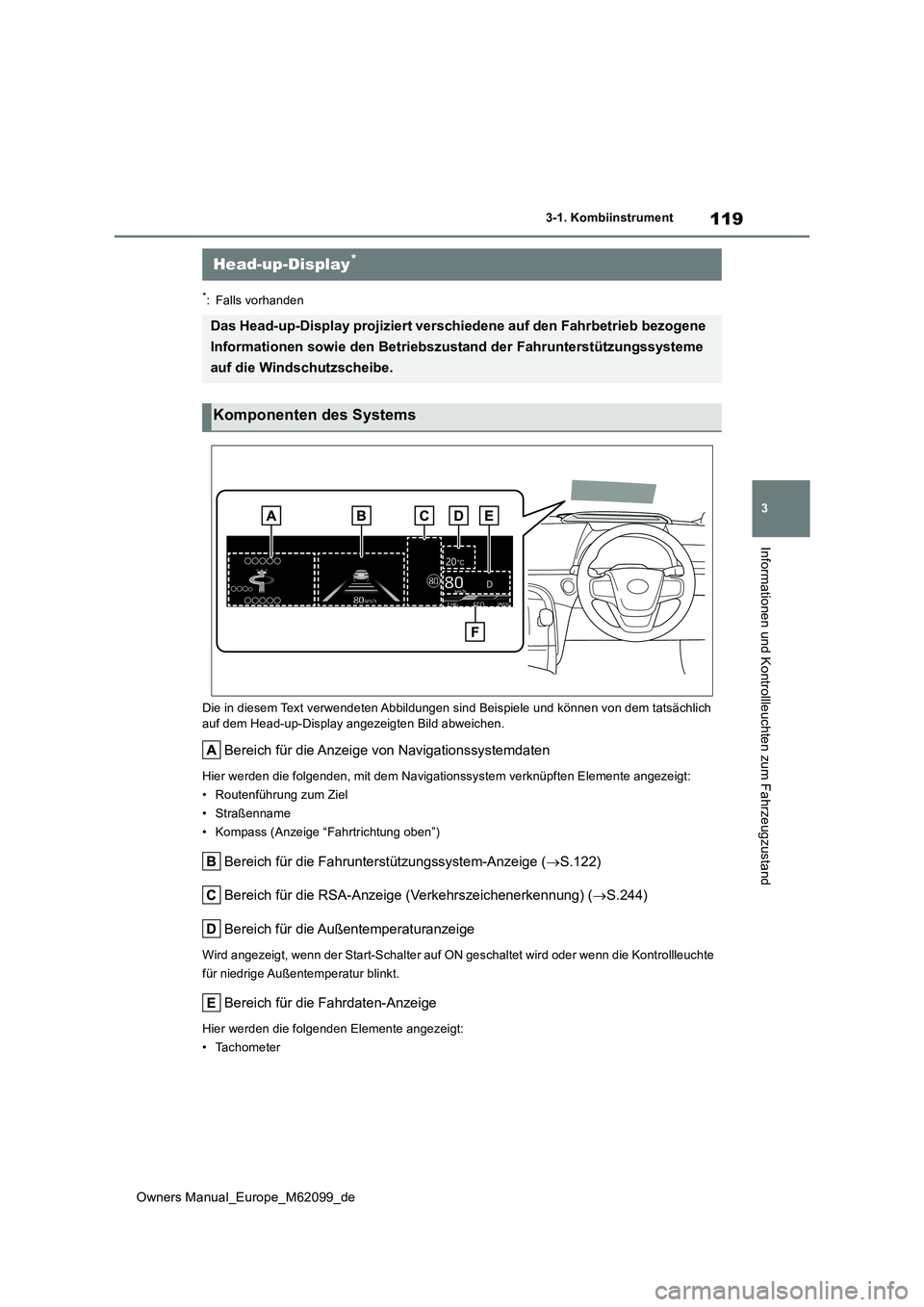

*: Falls vorhanden
Die in diesem Text verwendeten Abbildungen sind Beispiele und k önnen von dem tatsächlich
auf dem Head-up-Display angezeigten Bild abweichen.
Bereich für die Anzeige von Navigationssystemdaten
Hier werden die folgenden, mit dem Navigationssystem verknüpfte n Elemente angezeigt:
• Routenführung zum Ziel
• Straßenname
• Kompass (Anzeige “Fahrtrichtung oben”)
Bereich für die Fahrunterstützungssystem-Anzeige ( S.122)
Bereich für die RSA-Anzeige (Verkehrszeichenerkennung) ( S.244)
Bereich für die Außentemperaturanzeige
Wird angezeigt, wenn der Start-Schalter auf ON geschaltet wird oder wenn die Kontrollleuchte
für niedrige Außentemperatur blinkt.
Bereich für die Fahrdaten-Anzeige
Hier werden die folgenden Elemente angezeigt:
• Tachometer
Head-up-Display*
Das Head-up-Display projiziert verschiedene auf den Fahrbetrieb bezogene
Informationen sowie den Betriebszustand der Fahrunterstützungss ysteme
auf die Windschutzscheibe.
Komponenten des Systems

120
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument

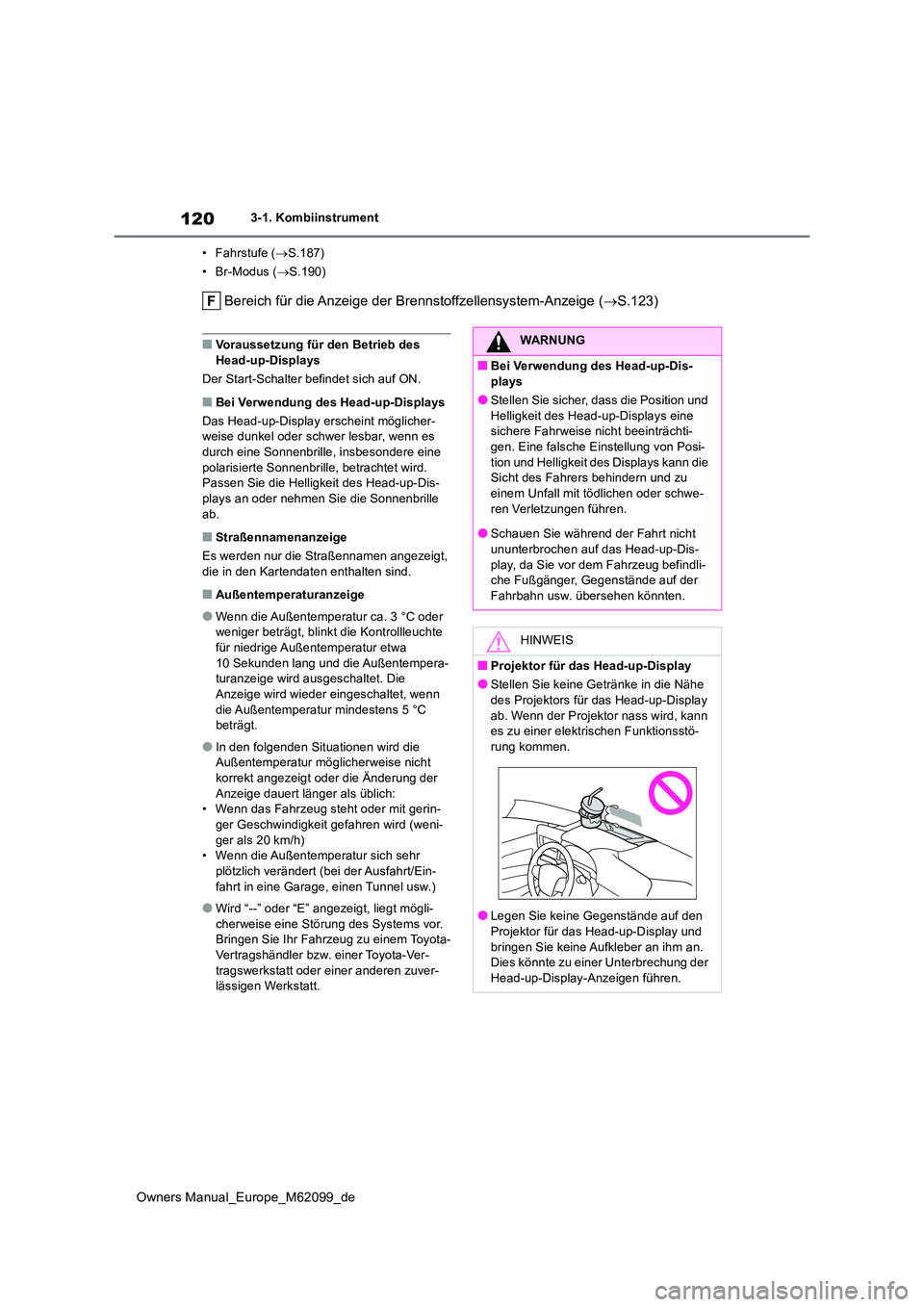

• Fahrstufe ( S.187)
• Br-Modus ( S.190)
Bereich für die Anzeige der Brennstoffzellensystem-Anzeige (S.123)
■Voraussetzung für den Betrieb des
Head-up-Displays
Der Start-Schalter befindet sich auf ON.
■Bei Verwendung des Head-up-Displays
Das Head-up-Display erscheint möglicher- weise dunkel oder schwer lesbar, wenn es durch eine Sonnenbrille, insbesondere eine
polarisierte Sonnenbrille, betrachtet wird. Passen Sie die Helligkeit des Head-up-Dis-plays an oder nehmen Sie die Sonnenbrille
ab.
■Straßennamenanzeige
Es werden nur die Straßennamen angezeigt, die in den Kartendaten enthalten sind.
■Außentemperaturanzeige
●Wenn die Außentemperatur ca. 3 °C oder weniger beträgt, blinkt die Kontrollleuchte für niedrige Außentemperatur etwa
10 Sekunden lang und die Außentempera- turanzeige wird ausgeschaltet. Die Anzeige wird wieder eingeschaltet, wenn
die Außentemperatur mindestens 5 °C beträgt.
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich: • Wenn das Fahrzeug steht oder mit gerin-ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h) • Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor. Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver- lässigen Werkstatt.
WARNUNG
■Bei Verwendung des Head-up-Dis-plays
●Stellen Sie sicher, dass die Position und
Helligkeit des Head-up-Displays eine sichere Fahrweise nicht beeinträchti-gen. Eine falsche Einstellung von Posi-
tion und Helligkeit des Displays kann die Sicht des Fahrers behindern und zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen führen.
●Schauen Sie während der Fahrt nicht ununterbrochen auf das Head-up-Dis-
play, da Sie vor dem Fahrzeug befindli- che Fußgänger, Gegenstände auf der Fahrbahn usw. übersehen könnten.
HINWEIS
■Projektor für das Head-up-Display
●Stellen Sie keine Getränke in die Nähe des Projektors für das Head-up-Display
ab. Wenn der Projektor nass wird, kann es zu einer elektrischen Funktionsstö-rung kommen.
●Legen Sie keine Gegenstände auf den Projektor für das Head-up-Display und
bringen Sie keine Aufkleber an ihm an. Dies könnte zu einer Unterbrechung der Head-up-Display-Anzeigen führen.

121
3
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Aktivieren/Deaktivieren des Head-
up-Displays
Drücken Sie den Schalter “HUD”.
■Ändern von Einstellungen für das
Head-up-Display
Die folgenden Einstellungen können
über auf dem Multi-Informations-
display geändert werden. ( S.486)
 Helligkeit und vertikale Position des
Head-up-Displays
Wählen Sie diesen Eintrag, um die Helligkeit
bzw. die vertikale Position des Head-up-Dis-
plays einzustellen.
 Brennstoffzellensystem-Anzeige
Wählen Sie diesen Eintrag, um die Brenn-
stoffzellensystem-Anzeige zu aktivieren
bzw. zu deaktivieren.
 Anzeigeelemente des Displays
Wählen Sie diesen Eintrag, um die folgen-
den Elemente zu aktivieren bzw. zu deakti-
vieren:
• Routenführung zum Ziel/Straßenname
• Fahrunterstützungssystem-Anzeige*
• Kompass (Anzeige “Fahrtrichtung oben”)
• Betriebsstatus des Audiosystems*: Aktivieren Sie diese Anzeige unbedingt,
wenn Sie die Fahrunterstützungssysteme
verwenden
 Winkel des Displays
Wählen Sie diesen Eintrag, um den Winkel
des Head-up-Displays einzustellen.
■Aktivieren/Deaktivieren des Head-up- Displays
Wenn Sie das Head-up- Display deaktiviert
haben, bleibt es auch deaktiviert, wenn der Start-Schalter ausgeschaltet und dann wie-der auf ON geschaltet wird.
■Display-Helligkeit
Die Helligkeit des Head-up-Displays kann
über auf dem Multi-Informationsdisplay
eingestellt werden. Sie wird aber auch auto-
matisch entsprechend der Umgebungshellig-
keit angepasst.
■Automatische Positionseinstellung des
Head-up-Displays (falls vorhanden)
Wenn die Display-Position gespeichert wurde, wird das Head- up-Display automa- tisch auf die gewünschte Position eingestellt.
( S.147)
■Wenn die 12-V-Batterie abgeklemmt wird
Die individuell angepassten Einstellungen für das Head-up-Display werden zurückgesetzt.
HINWEIS
●Berühren Sie nicht den Innenbereich
des Projektors für das Head-up-Display und drücken Sie keine scharfkantigen Gegenstände oder Ähnliches in den
Projektor. Dies könnte zu einer mechanischen Funktionsstörung führen.
Verwenden des Head-up-Dis-
plays
HINWEIS
■Beim Ändern der Einstellungen für das Head-up-Display
Stellen Sie sicher, dass das Brennstoffzel- lensystem während des Änderns der Ein-
stellungen für das Head-up-Display in Betrieb ist, um ein Entladen der 12-V-Bat-terie zu verhindern.

122
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument

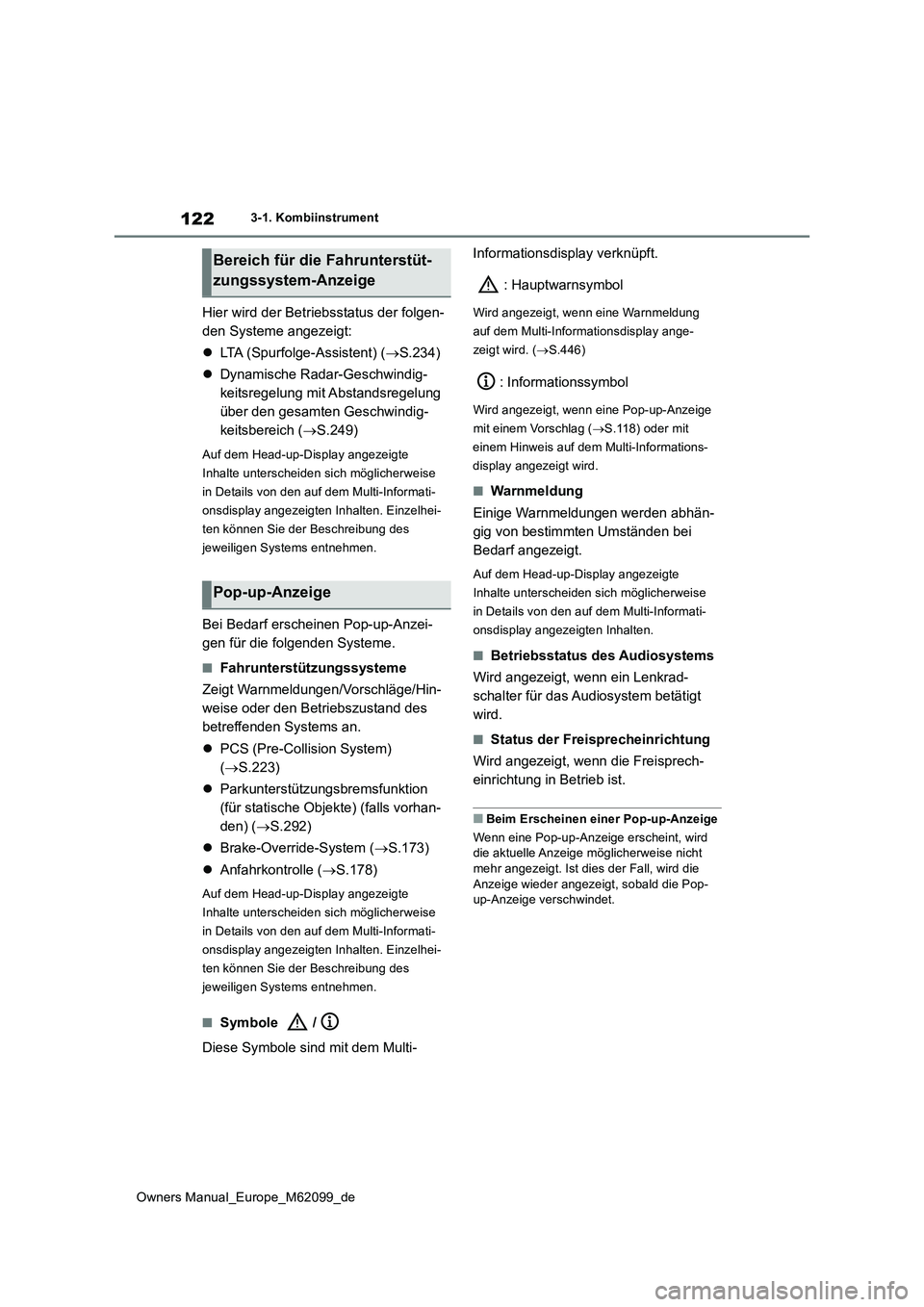

Hier wird der Betriebsstatus der folgen-
den Systeme angezeigt:
 LTA (Spurfolge-Assistent) (S.234)
 Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich ( S.249)
Auf dem Head-up-Display angezeigte
Inhalte unterscheiden sich möglicherweise
in Details von den auf dem Multi-Informati-
onsdisplay angezeigten Inhalten. Einzelhei-
ten können Sie der Beschreibung des
jeweiligen Systems entnehmen.
Bei Bedarf erscheinen Pop-up-Anzei-
gen für die folgenden Systeme.
■Fahrunterstützungssysteme
Zeigt Warnmeldungen/Vorschläge/Hin-
weise oder den Betriebszustand des
betreffenden Systems an.
 PCS (Pre-Collision System)
( S.223)
 Parkunterstützungsbremsfunktion
(für statische Objekte) (falls vorhan-
den) ( S.292)
 Brake-Override-System (S.173)
 Anfahrkontrolle (S.178)
Auf dem Head-up-Display angezeigte
Inhalte unterscheiden sich möglicherweise
in Details von den auf dem Multi-Informati-
onsdisplay angezeigten Inhalten. Einzelhei-
ten können Sie der Beschreibung des
jeweiligen Systems entnehmen.
■Symbole /
Diese Symbole sind mit dem Multi-
Informationsdisplay verknüpft.
: Hauptwarnsymbol
Wird angezeigt, wenn eine Warnmeldung
auf dem Multi-Informationsdisplay ange-
zeigt wird. ( S.446)
: Informationssymbol
Wird angezeigt, wenn eine Pop-up-Anzeige
mit einem Vorschlag ( S.118) oder mit
einem Hinweis auf dem Multi-Informations-
display angezeigt wird.
■Warnmeldung
Einige Warnmeldungen werden abhän-
gig von bestimmten Umständen bei
Bedarf angezeigt.
Auf dem Head-up-Display angezeigte
Inhalte unterscheiden sich möglicherweise
in Details von den auf dem Multi-Informati-
onsdisplay angezeigten Inhalten.
■Betriebsstatus des Audiosystems
Wird angezeigt, wenn ein Lenkrad-
schalter für das Audiosystem betätigt
wird.
■Status der Freisprecheinrichtung
Wird angezeigt, wenn die Freisprech-
einrichtung in Betrieb ist.
■Beim Erscheinen einer Pop-up-Anzeige
Wenn eine Pop-up-Anzeige erscheint, wird die aktuelle Anzeige möglicherweise nicht
mehr angezeigt. Ist dies der Fall, wird die Anzeige wieder angezeigt, sobald die Pop-up-Anzeige verschwindet.
Bereich für die Fahrunterstüt-
zungssystem-Anzeige
Pop-up-Anzeige

123
3
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Ladebereich
Eco-Bereich
Power-Bereich
Die hier angezeigten Elemente entsprechen
den auf dem Instrument (Brennstoffzellensy-
stem-Anzeige) angezeigten Elementen. Ein-
zelheiten finden Sie auf S.114.
Multi-Informationsdisplay
Multimedia-Display
Taste “MENU”
Instrumentenschalter
Sie können die Energie-Überwa-
chungsanzeige verwenden, um den
Fahrstatus des Fahrzeugs, den
Betriebsstatus des Brennstoffzellensy-
stems und den Energie-Rückgewin-
nungsstatus zu überprüfen.
Brennstoffzellensystem-
Anzeige
Energie-Überwachungsan-
zeige/Verbrauchsbild-
schirm/Luftreinigungsbilds
chir m
Sie können sich den Status des
Brennstoffzellensystems auf dem
Multi-Informationsdisplay und
dem Multimedia-Display anzeigen
lassen.
Komponenten des Systems
Energie-Überwachungsanzeige

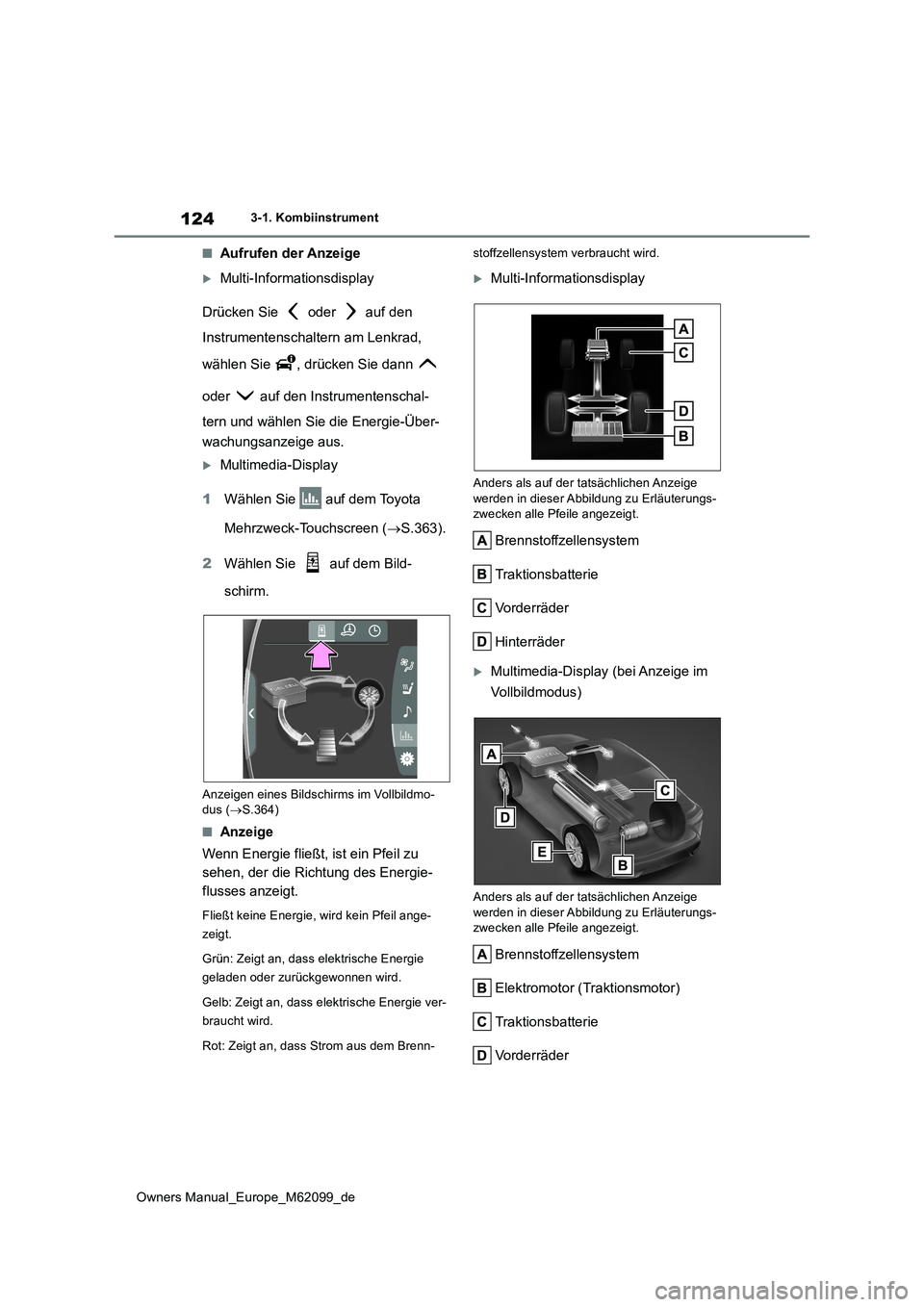

124
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
■Aufrufen der Anzeige
Multi-Informationsdisplay
Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad,
wählen Sie , drücken Sie dann
oder auf den Instrumentenschal-
tern und wählen Sie die Energie-Über-
wachungsanzeige aus.
Multimedia-Display
1 Wählen Sie auf dem Toyota
Mehrzweck-Touchscreen ( S.363).
2 Wählen Sie auf dem Bild-
schirm.
Anzeigen eines Bildschirms im Vollbildmo- dus ( S.364)
■Anzeige
Wenn Energie fließt, ist ein Pfeil zu
sehen, der die Richtung des Energie-
flusses anzeigt.
Fließt keine Energie, wird kein Pfeil ange-
zeigt.
Grün: Zeigt an, dass elektrische Energie
geladen oder zurückgewonnen wird.
Gelb: Zeigt an, dass elektrische Energie ver-
braucht wird.
Rot: Zeigt an, dass Strom aus dem Brenn-
stoffzellensystem verbraucht wird.
Multi-Informationsdisplay
Anders als auf der tatsächlichen Anzeige werden in dieser Abbildung zu Erläuterungs-zwecken alle Pfeile angezeigt.
Brennstoffzellensystem
Traktionsbatterie
Vorderräder
Hinterräder
Multimedia-Display (bei Anzeige im
Vollbildmodus)
Anders als auf der tatsächlichen Anzeige werden in dieser Abbildung zu Erläuterungs-zwecken alle Pfeile angezeigt.
Brennstoffzellensystem
Elektromotor (Traktionsmotor)
Traktionsbatterie
Vorderräder

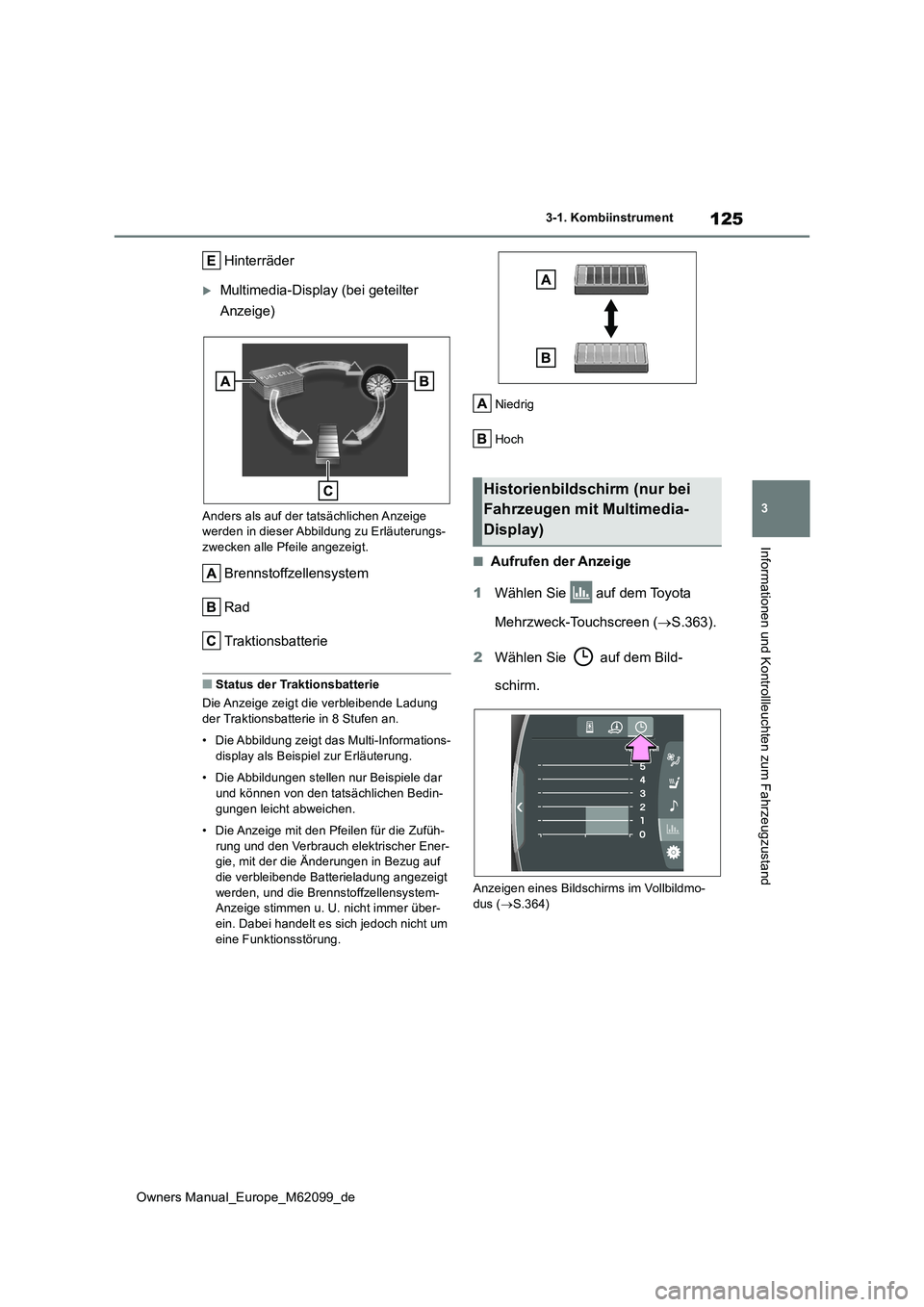

125
3
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Hinterräder
Multimedia-Display (bei geteilter
Anzeige)
Anders als auf der tatsächlichen Anzeige werden in dieser Abbildung zu Erläuterungs-zwecken alle Pfeile angezeigt.
Brennstoffzellensystem
Rad
Traktionsbatterie
■Status der Traktionsbatterie
Die Anzeige zeigt die verbleibende Ladung
der Traktionsbatterie in 8 Stufen an.
• Die Abbildung zeigt das Multi-Informations-
display als Beispiel zur Erläuterung.
• Die Abbildungen stellen nur Beispiele dar
und können von den tatsächlichen Bedin- gungen leicht abweichen.
• Die Anzeige mit den Pfeilen für die Zufüh- rung und den Verbrauch elektrischer Ener-gie, mit der die Änderungen in Bezug auf
die verbleibende Batterieladung angezeigt werden, und die Brennstoffzellensystem-Anzeige stimmen u. U. nicht immer über-
ein. Dabei handelt es sich jedoch nicht um eine Funktionsstörung.
Niedrig
Hoch
■Aufrufen der Anzeige
1 Wählen Sie auf dem Toyota
Mehrzweck-Touchscreen ( S.363).
2 Wählen Sie auf dem Bild-
schirm.
Anzeigen eines Bildschirms im Vollbildmo- dus ( S.364)
Historienbildschirm (nur bei
Fahrzeugen mit Multimedia-
Display)

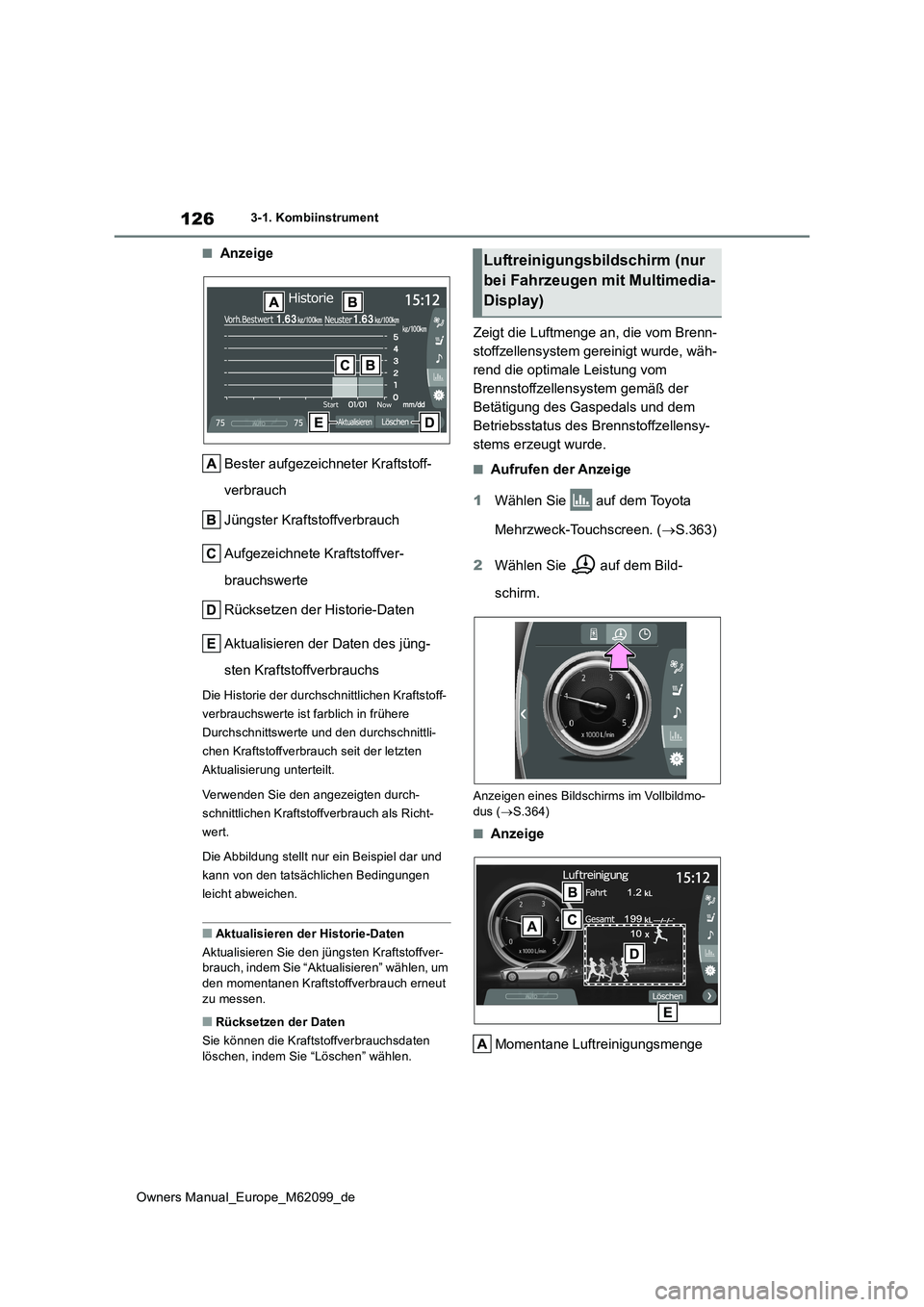

126
Owners Manual_Europe_M62099_de
3-1. Kombiinstrument
■Anzeige
Bester aufgezeichneter Kraftstoff-
verbrauch
Jüngster Kraftstoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Rücksetzen der Historie-Daten
Aktualisieren der Daten des jüng-
sten Kraftstoffverbrauchs
Die Historie der durchschnittlichen Kraftstoff-
verbrauchswerte ist farblich in frühere
Durchschnittswerte und den durchschnittli-
chen Kraftstoffverbrauch seit der letzten
Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Richt-
wert.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen
leicht abweichen.
■Aktualisieren der Historie-Daten
Aktualisieren Sie den jüngsten Kraftstoffver- brauch, indem Sie “Aktualisieren” wählen, um den momentanen Kraftstoffverbrauch erneut
zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten löschen, indem Sie “Löschen” wählen.
Zeigt die Luftmenge an, die vom Brenn-
stoffzellensystem gereinigt wurde, wäh-
rend die optimale Leistung vom
Brennstoffzellensystem gemäß der
Betätigung des Gaspedals und dem
Betriebsstatus des Brennstoffzellensy-
stems erzeugt wurde.
■Aufrufen der Anzeige
1 Wählen Sie auf dem Toyota
Mehrzweck-Touchscreen. ( S.363)
2 Wählen Sie auf dem Bild-
schirm.
Anzeigen eines Bildschirms im Vollbildmo-
dus ( S.364)
■Anzeige
Momentane Luftreinigungsmenge
Luftreinigungsbildschirm (nur
bei Fahrzeugen mit Multimedia-
Display)
