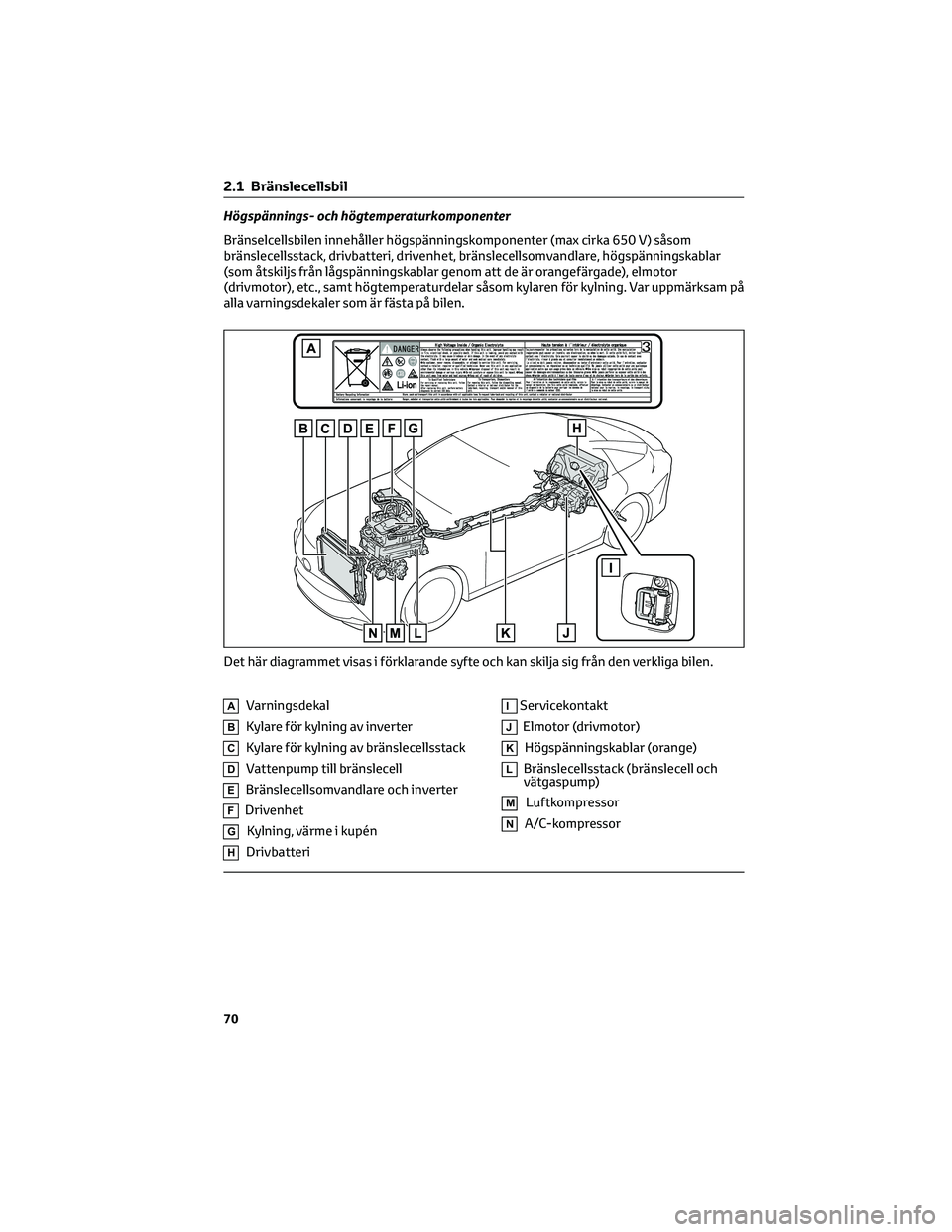

Högspännings- och högtemperaturkomponenter
Bränselcellsbilen innehåller högspänningskomponenter (max cirka 650 V) såsom
bränslecellsstack, drivbatteri, drivenhet, bränslecellsomvandlare, högspänningskablar
(som åtskiljs från lågspänningskablar genom att de är orangefärgade), elmotor
(drivmotor), etc., samt högtemperaturdelar såsom kylaren för kylning. Var uppmärksam på
alla varningsdekaler som är fästa på bilen.
AVarningsdekal
BKylare för kylning av inverter
CKylare för kylning av bränslecellsstack
DVattenpump till bränslecell
EBränslecellsomvandlare och inverter
FDrivenhet
GKylning, värme i kupén
HDrivbatteri
IServicekontakt
JElmotor (drivmotor)
KHögspänningskablar (orange)
LBränslecellsstack (bränslecell och
vätgaspump)
MLuftkompressor
NA/C-kompressor
Det här diagrammet visas i förklarande syfte och kan skilja sig från den verkliga bilen.
2.1 Bränslecellsbil
70

DReferensområde
En zon visas i blått under Eco-området
som kan användas som referens för
användning av gaspedalen enligt aktuella
körförhållanden, t.ex. start och körning i
jämn fart
Displayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt genom
att köra enligt gaspedalens rörelse och
stanna inom referensområdet.
• Eco-resultat
Följande tre Eco-körningsmetoder
bedöms på fem nivåer: Mjuk acceleration
vid start, körning utan plötslig
acceleration och mjuk inbromsning. När
bilen stannar visas ett Eco-resultat av
100 möjliga poäng.
AResultat i poäng
BEco-start, status
CEco-jämn fart, status
DEco-stanna, status
Tre situationer visas för varje symbol
under körning
Avläsning av stapeldiagram:
Resul-
tatStapeldiagram
Inte
bedömt
Låg
Hög
Efter start visas inte displayen med
Eco-resultat förrän körhastigheten
överskrider cirka 30 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
När bränslecellssystemet stängs av visas
det aktuella totala resultatet.
*
*
Resultatet visas bara när ”Eco-res” väljs
för ”Sammanfattning resa”. (→Sid. 92)
ECO Accelerator Guidance/Eco-resultat
aktiveras inte när
ECO Accelerator Guidance/Eco-resultat
kan inte användas i följande situationer:
• Bränslecellsystemet är inte igång.
• Bilen körs medan den aktiva
farthållaren med radar från 0 km/tim
används.
Display för information om
körstödssystemen
Display för information om
körstödssystemen
Välj för att visa driftsstatus för följande
system:
• LTA (Linjeavkännare) (→Sid. 185)
• Aktiv farthållare med radar från
0 km/tim (→Sid. 198)
Ljudanläggningslänkad display
Välj för att visa följande information som
är länkat till navigationssystemet.
• Vägledning
• Visning av kompass (norr
uppåt/färdriktning uppåt)
Ljudanläggningslänkad display
Välj för att kunna välja ljudkälla eller spår
på displayen.
3.1 Instrumentgrupp
91
3
Information om bilens status samt kontrollampor

– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
5.5.7 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex. en
vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
multimediadisplayen och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.
Systemkomponenter
Sensortyper
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer (modeller med
Advanced Park)
FBakre sidosensorer (modeller med
Advanced Park)
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
multimediadisplayen beroende på bilens
läge och avståndet till föremålet. (När
avståndet till föremålet blir kortare kan
avståndssegmenten börja blinka.)
Multimediadisplay (modeller utan Advanced
Park)
Multimediadisplay (modeller med Advanced
Park)
AAvkänning med främre hörnsensorer
BAvkänning med främre mittsensor
CAvkänning med bakre hörnsensorer
DDetektering med bakre mittsensor
EFrämre sidosensorer
FBakre sidosensorer
5.5 Använda körstödssystemen
213
5
Körning

• Vid körning på metallunderlag (galler),
som t.ex. används för avloppsdiken
• Vid körning uppför eller nedför en
brant sluttning
• Om en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg
• Sensorn täcks av smuts, snö,
vattendroppar eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• När det blåser hårda vindar
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en hög eller böjd
kantsten
• Vid körning nära stolpar (H-formade
stålbjälkar, etc) i parkeringsgarage
med flera våningar, byggarbetsplatser,
etc
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska• På en mycket gropig väg, i en backe, på
grus eller på gräs
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Display för sensordetektering, avstånd
till föremål
Räckvidd för sensordetektering
(modeller utan Advanced Park)
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på föremålets form etc.
5.5 Använda körstödssystemen
217
5
Körning

Räckvidd för sensordetektering
(modeller med Advanced Park)ACirka 200 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
Avstånd och ljudsignal
Modeller utan Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre sensor:
100 cm till 60 cm
*
Bakre sensor:
150 cm till 60 cm*
Långsam
60 cm till 45 cm
*Medel
45 cm till 30 cm*Snabb
30 cm till 15 cm Ihållande
Mindre än 15 cm
*Automatisk dämpning av summerton är aktiverad. (→Sid. 219)
Modeller med Advanced Park
Ungefärligt avstånd till hindret Summerton
Främre mittsensor:
200 cm till 100 cm
Bakre mittsensor:
200 cm till 150 cm
Sidosensor:
200 cm till 125 cm
Hörnsensorer:
200 cm till 60 cmInget ljud (endast display)
Främre mittsensor:
100 cm till 60 cm
Bakre mittsensor:
150 cm till 60 cm
Sidosensor:
125 cm till 60 cmLångsam
5.5 Använda körstödssystemen
