Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
CKrockkudde, framsätespassagerare
DSidokrockgardiner
ESidokrocksensorer (framdörr)
FBältessträckare och kraftbegränsare
GSidokrockkuddar fram
HSRS-varningslampa
IFörarens krockkudde
JSidokrocksensorer (bak)
KSidokrocksensorer (fram)
LSensorenhet för krockkuddar
MFramsätespassagerarens bälteslås
NKnäkrockkudde
O"PASSENGER AIRBAG", kontrollampa
Huvudkomponenterna i
krockkuddesystemet visas ovan.
Krockkuddesystemet styrs av den
centrala sensorenheten. En kemisk
reaktion startas i uppblåsningsenheterna
och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp
de åkandes rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Bränslecellssystemet kan stängas av
och vätgastillförseln stoppas från
vätgastankarna. (→Sid. 77)
• Alla dörrar låses upp. (→Sid. 105)
1 .1 För säkert bruk
28

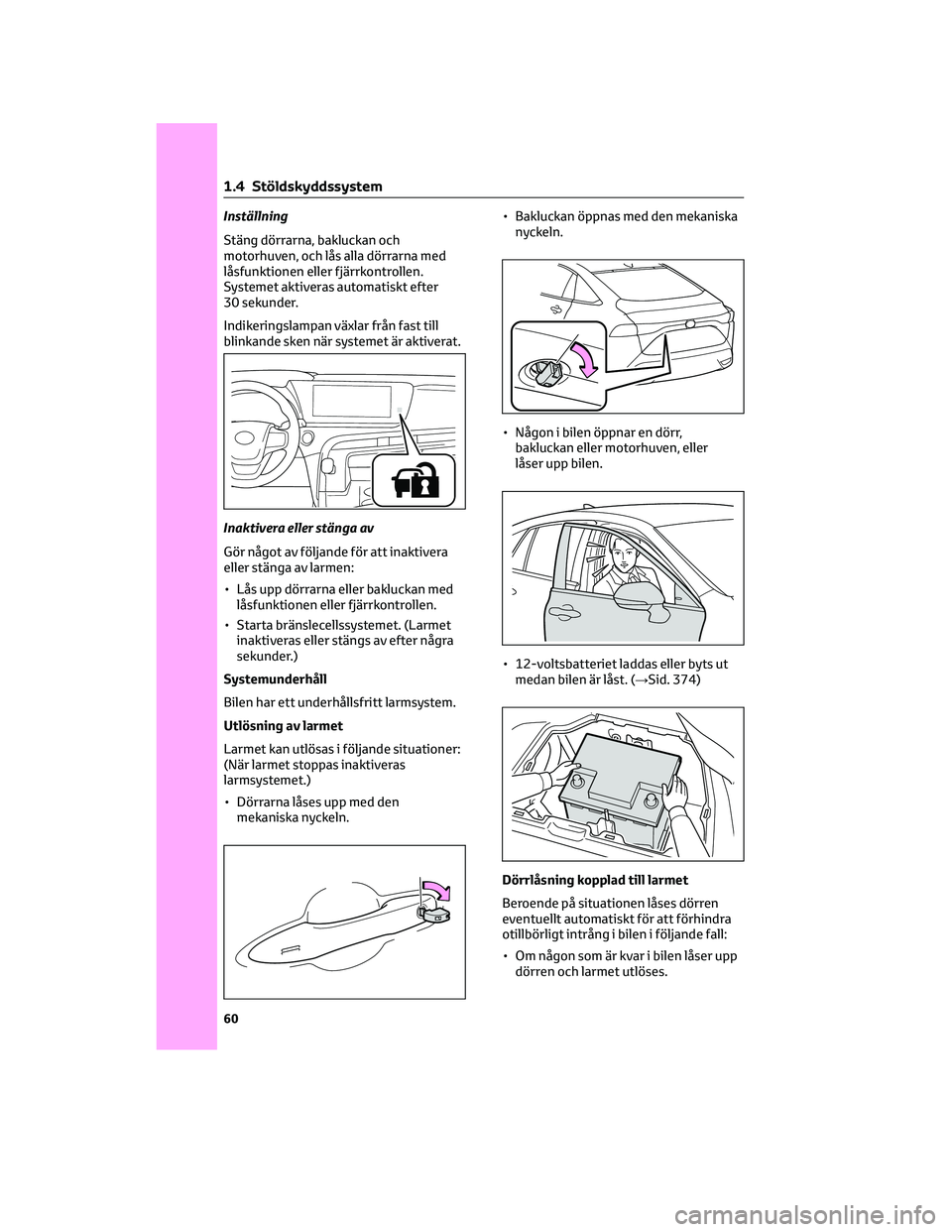

Inställning
Stäng dörrarna, bakluckan och
motorhuven, och lås alla dörrarna med
låsfunktionen eller fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Indikeringslampan växlar från fast till
blinkande sken när systemet är aktiverat.
Inaktivera eller stänga av
Gör något av följande för att inaktivera
eller stänga av larmen:
• Lås upp dörrarna eller bakluckan med
låsfunktionen eller fjärrkontrollen.
• Starta bränslecellssystemet. (Larmet
inaktiveras eller stängs av efter några
sekunder.)
Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
Utlösning av larmet
Larmet kan utlösas i följande situationer:
(När larmet stoppas inaktiveras
larmsystemet.)
• Dörrarna låses upp med den
mekaniska nyckeln.• Bakluckan öppnas med den mekaniska
nyckeln.
• Någon i bilen öppnar en dörr,
bakluckan eller motorhuven, eller
låser upp bilen.
• 12-voltsbatteriet laddas eller byts ut
medan bilen är låst. (→Sid. 374)
Dörrlåsning kopplad till larmet
Beroende på situationen låses dörren
eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
• Om någon som är kvar i bilen låser upp
dörren och larmet utlöses.
1 .4 Stöldskyddssystem
60

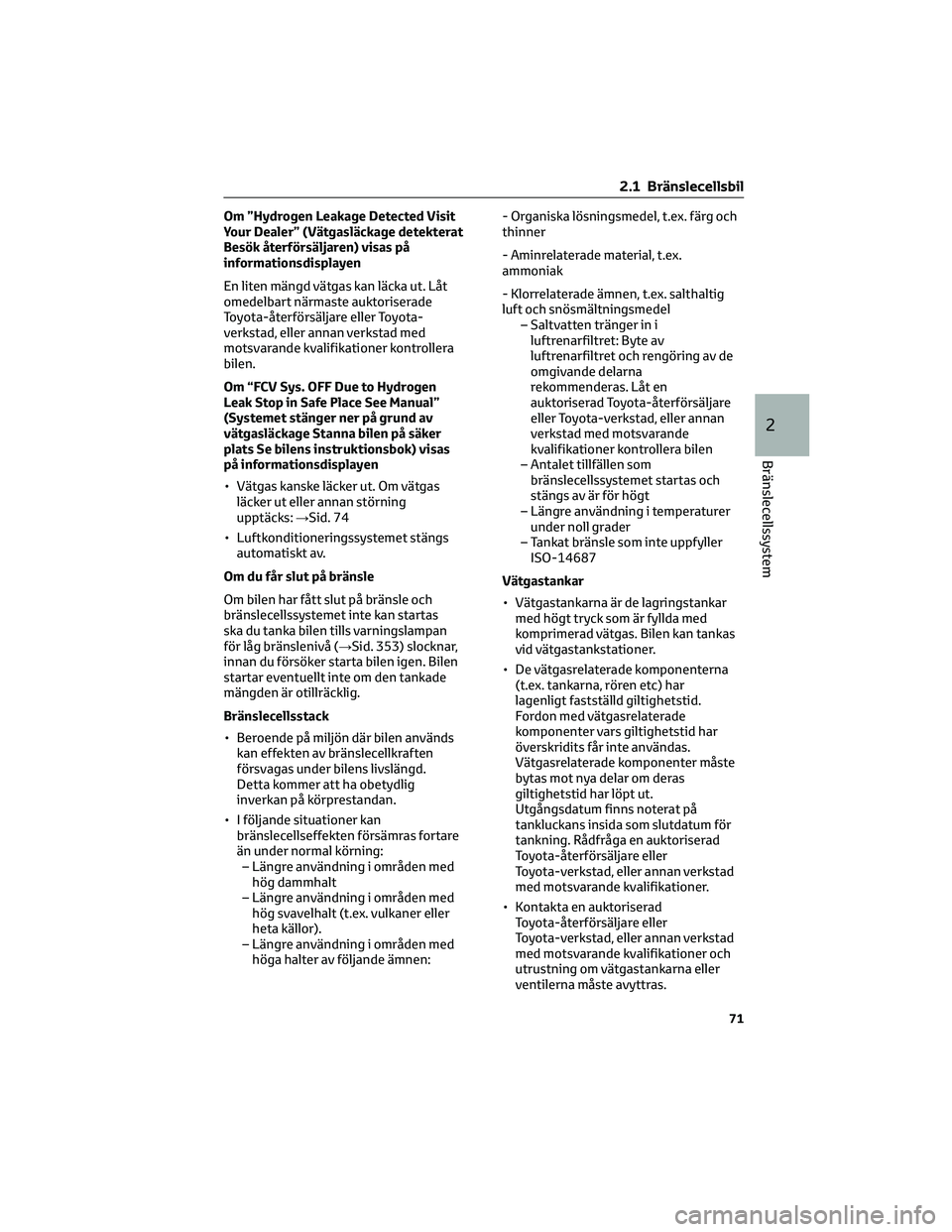

Om ”Hydrogen Leakage Detected Visit
Your Dealer” (Vätgasläckage detekterat
Besök återförsäljaren) visas på
informationsdisplayen
En liten mängd vätgas kan läcka ut. Låt
omedelbart närmaste auktoriserade
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Om “FCV Sys. OFF Due to Hydrogen
Leak Stop in Safe Place See Manual”
(Systemet stänger ner på grund av
vätgasläckage Stanna bilen på säker
plats Se bilens instruktionsbok) visas
på informationsdisplayen
• Vätgas kanske läcker ut. Om vätgas
läcker ut eller annan störning
upptäcks:→Sid. 74
• Luftkonditioneringssystemet stängs
automatiskt av.
Om du får slut på bränsle
Om bilen har fått slut på bränsle och
bränslecellssystemet inte kan startas
ska du tanka bilen tills varningslampan
för låg bränslenivå (→Sid. 353) slocknar,
innan du försöker starta bilen igen. Bilen
startar eventuellt inte om den tankade
mängden är otillräcklig.
Bränslecellsstack
• Beroende på miljön där bilen används
kan effekten av bränslecellkraften
försvagas under bilens livslängd.
Detta kommer att ha obetydlig
inverkan på körprestandan.
• I följande situationer kan
bränslecellseffekten försämras fortare
än under normal körning:
– Längre användning i områden med
hög dammhalt
– Längre användning i områden med
hög svavelhalt (t.ex. vulkaner eller
heta källor).
– Längre användning i områden med
höga halter av följande ämnen:- Organiska lösningsmedel, t.ex. färg och
thinner
- Aminrelaterade material, t.ex.
ammoniak
- Klorrelaterade ämnen, t.ex. salthaltig
luft och snösmältningsmedel
– Saltvatten tränger in i
luftrenarfiltret: Byte av
luftrenarfiltret och rengöring av de
omgivande delarna
rekommenderas. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen
– Antalet tillfällen som
bränslecellssystemet startas och
stängs av är för högt
– Längre användning i temperaturer
under noll grader
– Tankat bränsle som inte uppfyller
ISO-14687
Vätgastankar
• Vätgastankarna är de lagringstankar
med högt tryck som är fyllda med
komprimerad vätgas. Bilen kan tankas
vid vätgastankstationer.
• De vätgasrelaterade komponenterna
(t.ex. tankarna, rören etc) har
lagenligt fastställd giltighetstid.
Fordon med vätgasrelaterade
komponenter vars giltighetstid har
överskridits får inte användas.
Vätgasrelaterade komponenter måste
bytas mot nya delar om deras
giltighetstid har löpt ut.
Utgångsdatum finns noterat på
tankluckans insida som slutdatum för
tankning. Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning om vätgastankarna eller
ventilerna måste avyttras.
2.1 Bränslecellsbil
71
2
Bränslecellssystem

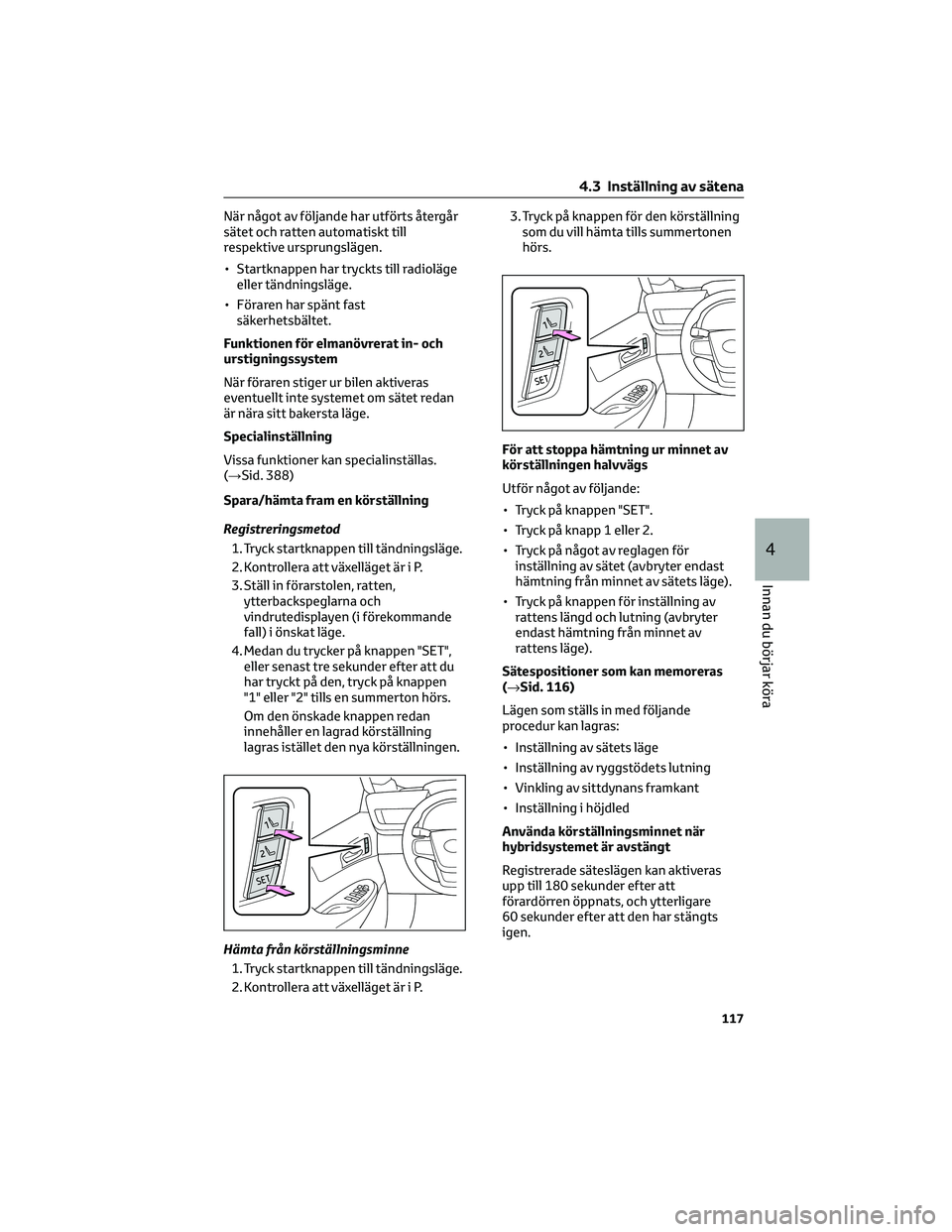

När något av följande har utförts återgår
sätet och ratten automatiskt till
respektive ursprungslägen.
• Startknappen har tryckts till radioläge
eller tändningsläge.
• Föraren har spänt fast
säkerhetsbältet.
Funktionen för elmanövrerat in- och
urstigningssystem
När föraren stiger ur bilen aktiveras
eventuellt inte systemet om sätet redan
är nära sitt bakersta läge.
Specialinställning
Vissa funktioner kan specialinställas.
(→Sid. 388)
Spara/hämta fram en körställning
Registreringsmetod
1. Tryck startknappen till tändningsläge.
2. Kontrollera att växelläget är i P.
3. Ställ in förarstolen, ratten,
ytterbackspeglarna och
vindrutedisplayen (i förekommande
fall) i önskat läge.
4. Medan du trycker på knappen "SET",
eller senast tre sekunder efter att du
har tryckt på den, tryck på knappen
"1" eller "2" tills en summerton hörs.
Om den önskade knappen redan
innehåller en lagrad körställning
lagras istället den nya körställningen.
Hämta från körställningsminne
1. Tryck startknappen till tändningsläge.
2. Kontrollera att växelläget är i P.3. Tryck på knappen för den körställning
som du vill hämta tills summertonen
hörs.
För att stoppa hämtning ur minnet av
körställningen halvvägs
Utför något av följande:
• Tryck på knappen "SET".
• Tryck på knapp 1 eller 2.
• Tryck på något av reglagen för
inställning av sätet (avbryter endast
hämtning från minnet av sätets läge).
• Tryck på knappen för inställning av
rattens längd och lutning (avbryter
endast hämtning från minnet av
rattens läge).
Sätespositioner som kan memoreras
(→Sid. 116)
Lägen som ställs in med följande
procedur kan lagras:
• Inställning av sätets läge
• Inställning av ryggstödets lutning
• Vinkling av sittdynans framkant
• Inställning i höjdled
Använda körställningsminnet när
hybridsystemet är avstängt
Registrerade säteslägen kan aktiveras
upp till 180 sekunder efter att
förardörren öppnats, och ytterligare
60 sekunder efter att den har stängts
igen.
4.3 Inställning av sätena
117
4
Innan du börjar köra

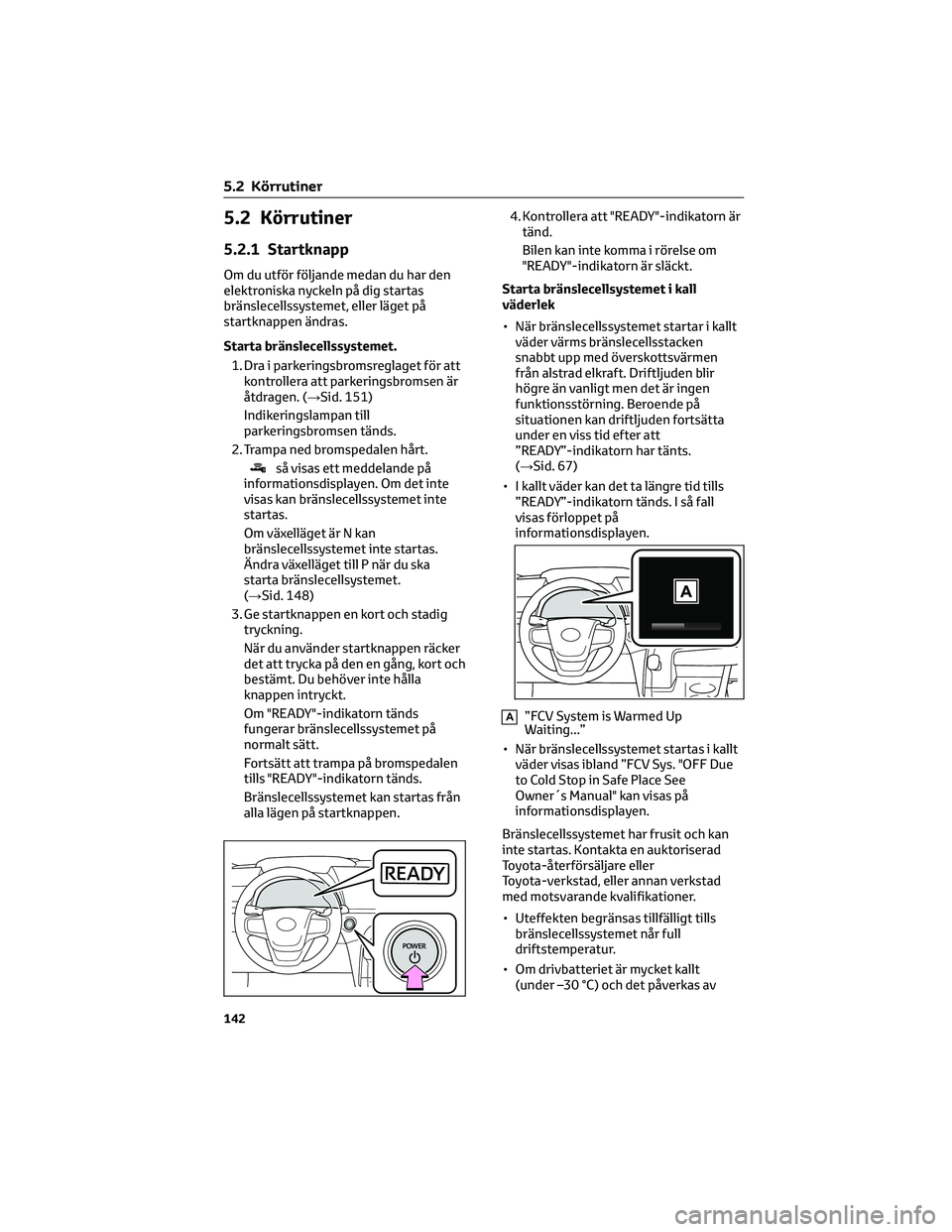

5.2 Körrutiner
5.2.1 Startknapp
Om du utför följande medan du har den
elektroniska nyckeln på dig startas
bränslecellssystemet, eller läget på
startknappen ändras.
Starta bränslecellssystemet.
1. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
åtdragen. (→Sid. 151)
Indikeringslampan till
parkeringsbromsen tänds.
2. Trampa ned bromspedalen hårt.
så visas ett meddelande på
informationsdisplayen. Om det inte
visas kan bränslecellssystemet inte
startas.
Om växelläget är N kan
bränslecellssystemet inte startas.
Ändra växelläget till P när du ska
starta bränslecellsystemet.
(→Sid. 148)
3. Ge startknappen en kort och stadig
tryckning.
När du använder startknappen räcker
det att trycka på den en gång, kort och
bestämt. Du behöver inte hålla
knappen intryckt.
Om "READY"-indikatorn tänds
fungerar bränslecellssystemet på
normalt sätt.
Fortsätt att trampa på bromspedalen
tills "READY"-indikatorn tänds.
Bränslecellssystemet kan startas från
alla lägen på startknappen.4. Kontrollera att "READY"-indikatorn är
tänd.
Bilen kan inte komma i rörelse om
"READY"-indikatorn är släckt.
Starta bränslecellsystemet i kall
väderlek
• När bränslecellssystemet startar i kallt
väder värms bränslecellsstacken
snabbt upp med överskottsvärmen
från alstrad elkraft. Driftljuden blir
högre än vanligt men det är ingen
funktionsstörning. Beroende på
situationen kan driftljuden fortsätta
under en viss tid efter att
”READY”-indikatorn har tänts.
(→Sid. 67)
• I kallt väder kan det ta längre tid tills
”READY”-indikatorn tänds. I så fall
visas förloppet på
informationsdisplayen.
A”FCV System is Warmed Up
Waiting...”
• När bränslecellssystemet startas i kallt
väder visas ibland ”FCV Sys. "OFF Due
to Cold Stop in Safe Place See
Owner´s Manual" kan visas på
informationsdisplayen.
Bränslecellssystemet har frusit och kan
inte startas. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Uteffekten begränsas tillfälligt tills
bränslecellssystemet når full
driftstemperatur.
• Om drivbatteriet är mycket kallt
(under –30 °C) och det påverkas av
5.2 Körrutiner
142

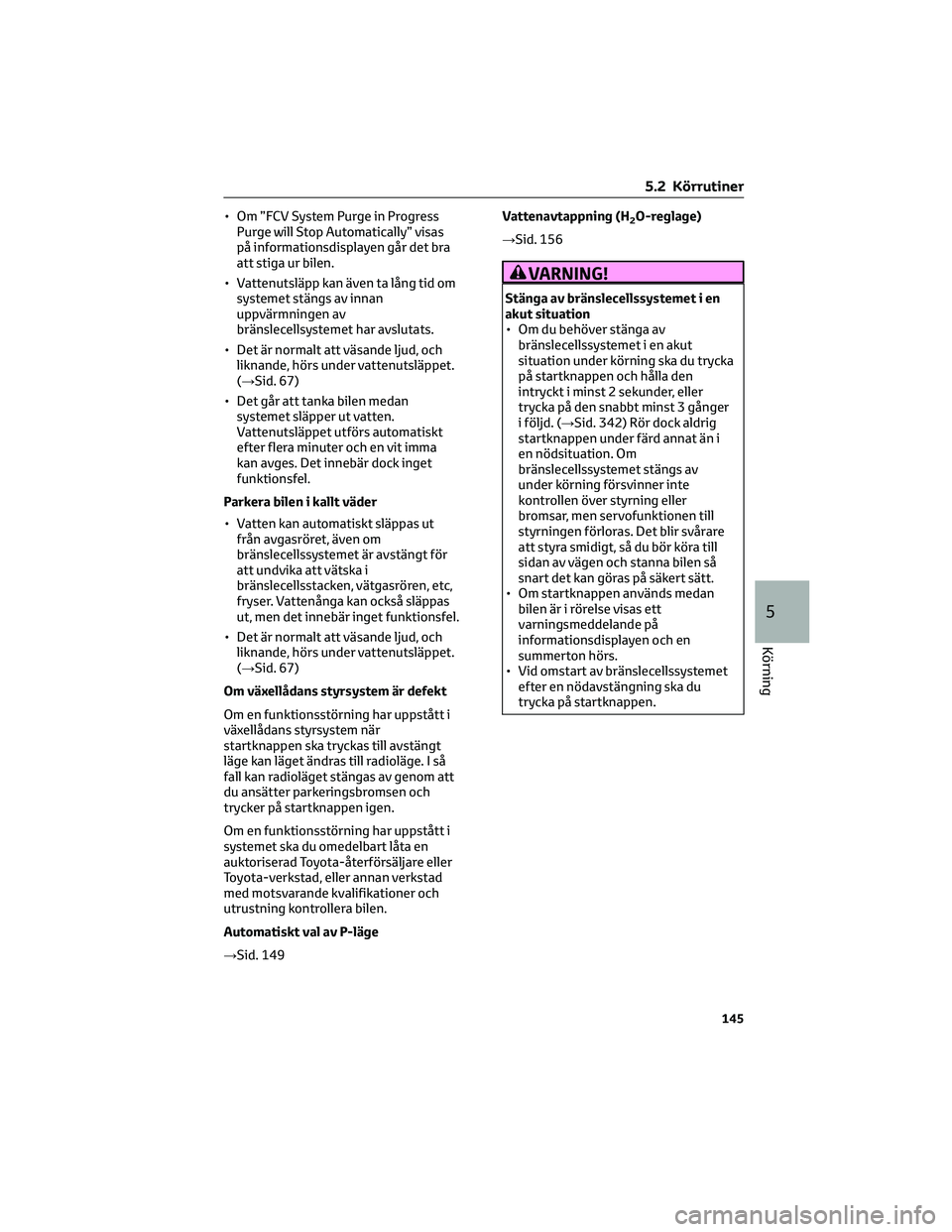

• Om ”FCV System Purge in Progress
Purge will Stop Automatically” visas
på informationsdisplayen går det bra
att stiga ur bilen.
• Vattenutsläpp kan även ta lång tid om
systemet stängs av innan
uppvärmningen av
bränslecellsystemet har avslutats.
• Det är normalt att väsande ljud, och
liknande, hörs under vattenutsläppet.
(→Sid. 67)
• Det går att tanka bilen medan
systemet släpper ut vatten.
Vattenutsläppet utförs automatiskt
efter flera minuter och en vit imma
kan avges. Det innebär dock inget
funktionsfel.
Parkera bilen i kallt väder
• Vatten kan automatiskt släppas ut
från avgasröret, även om
bränslecellssystemet är avstängt för
att undvika att vätska i
bränslecellsstacken, vätgasrören, etc,
fryser. Vattenånga kan också släppas
ut, men det innebär inget funktionsfel.
• Det är normalt att väsande ljud, och
liknande, hörs under vattenutsläppet.
(→Sid. 67)
Om växellådans styrsystem är defekt
Om en funktionsstörning har uppstått i
växellådans styrsystem när
startknappen ska tryckas till avstängt
läge kan läget ändras till radioläge. I så
fall kan radioläget stängas av genom att
du ansätter parkeringsbromsen och
trycker på startknappen igen.
Om en funktionsstörning har uppstått i
systemet ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Automatiskt val av P-läge
→Sid. 149Vattenavtappning (H2O-reglage)
→Sid. 156
VARNING!
Stänga av bränslecellssystemet i en
akut situation
• Om du behöver stänga av
bränslecellssystemet i en akut
situation under körning ska du trycka
på startknappen och hålla den
intryckt i minst 2 sekunder, eller
trycka på den snabbt minst 3 gånger
i följd. (→Sid. 342) Rör dock aldrig
startknappen under färd annat än i
en nödsituation. Om
bränslecellssystemet stängs av
under körning försvinner inte
kontrollen över styrning eller
bromsar, men servofunktionen till
styrningen förloras. Det blir svårare
att styra smidigt, så du bör köra till
sidan av vägen och stanna bilen så
snart det kan göras på säkert sätt.
• Om startknappen används medan
bilen är i rörelse visas ett
varningsmeddelande på
informationsdisplayen och en
summerton hörs.
• Vid omstart av bränslecellssystemet
efter en nödavstängning ska du
trycka på startknappen.
5.2 Körrutiner
145
5
Körning

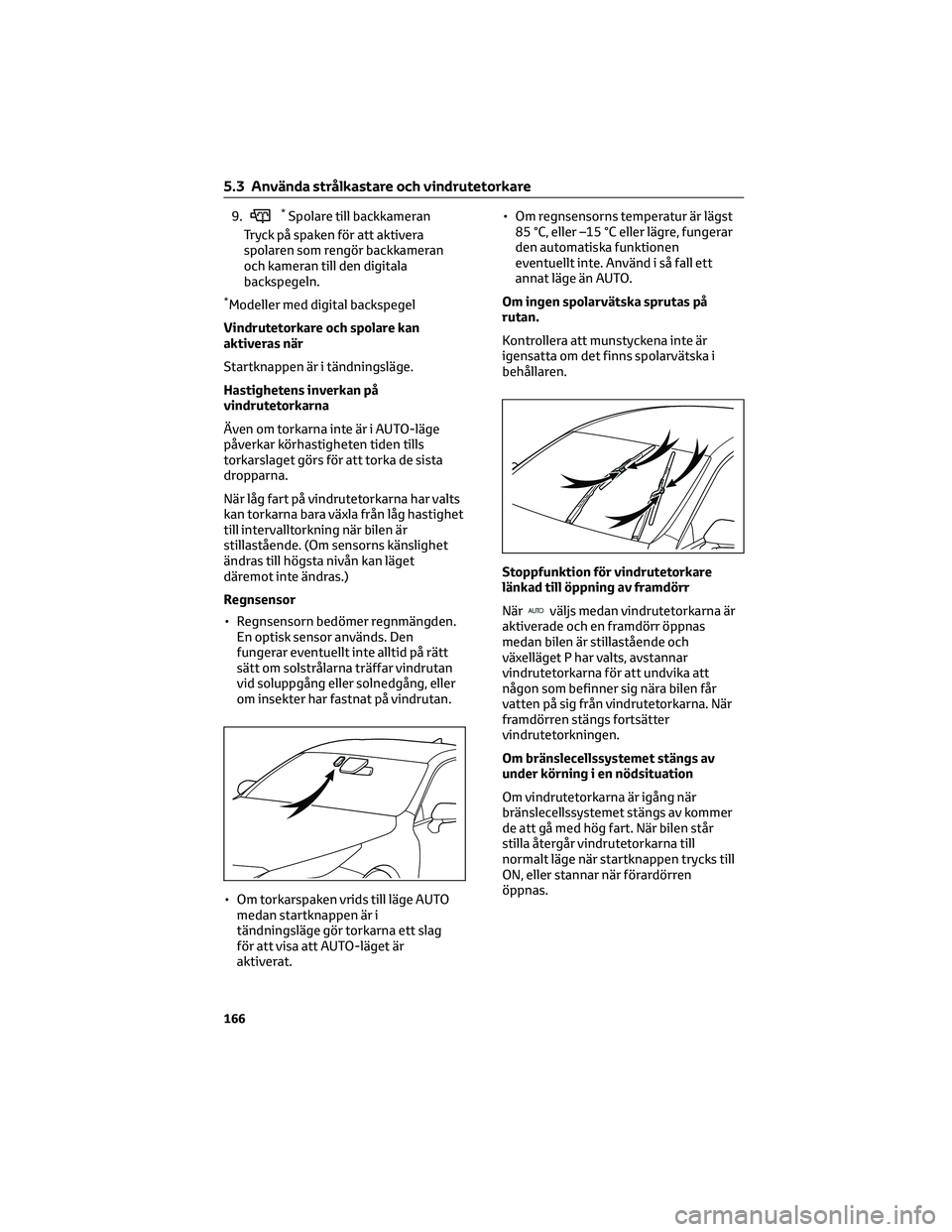

9.*Spolare till backkameran
Tryck på spaken för att aktivera
spolaren som rengör backkameran
och kameran till den digitala
backspegeln.
*Modeller med digital backspegel
Vindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
Hastighetens inverkan på
vindrutetorkarna
Även om torkarna inte är i AUTO-läge
påverkar körhastigheten tiden tills
torkarslaget görs för att torka de sista
dropparna.
När låg fart på vindrutetorkarna har valts
kan torkarna bara växla från låg hastighet
till intervalltorkning när bilen är
stillastående. (Om sensorns känslighet
ändras till högsta nivån kan läget
däremot inte ändras.)
Regnsensor
• Regnsensorn bedömer regnmängden.
En optisk sensor används. Den
fungerar eventuellt inte alltid på rätt
sätt om solstrålarna träffar vindrutan
vid soluppgång eller solnedgång, eller
om insekter har fastnat på vindrutan.
• Om torkarspaken vrids till läge AUTO
medan startknappen är i
tändningsläge gör torkarna ett slag
för att visa att AUTO-läget är
aktiverat.• Om regnsensorns temperatur är lägst
85 °C, eller –15 °C eller lägre, fungerar
den automatiska funktionen
eventuellt inte. Använd i så fall ett
annat läge än AUTO.
Om ingen spolarvätska sprutas på
rutan.
Kontrollera att munstyckena inte är
igensatta om det finns spolarvätska i
behållaren.
Stoppfunktion för vindrutetorkare
länkad till öppning av framdörr
När
väljs medan vindrutetorkarna är
aktiverade och en framdörr öppnas
medan bilen är stillastående och
växelläget P har valts, avstannar
vindrutetorkarna för att undvika att
någon som befinner sig nära bilen får
vatten på sig från vindrutetorkarna. När
framdörren stängs fortsätter
vindrutetorkningen.
Om bränslecellssystemet stängs av
under körning i en nödsituation
Om vindrutetorkarna är igång när
bränslecellssystemet stängs av kommer
de att gå med hög fart. När bilen står
stilla återgår vindrutetorkarna till
normalt läge när startknappen trycks till
ON, eller stannar när förardörren
öppnas.
5.3 Använda strålkastare och vindrutetorkare
166

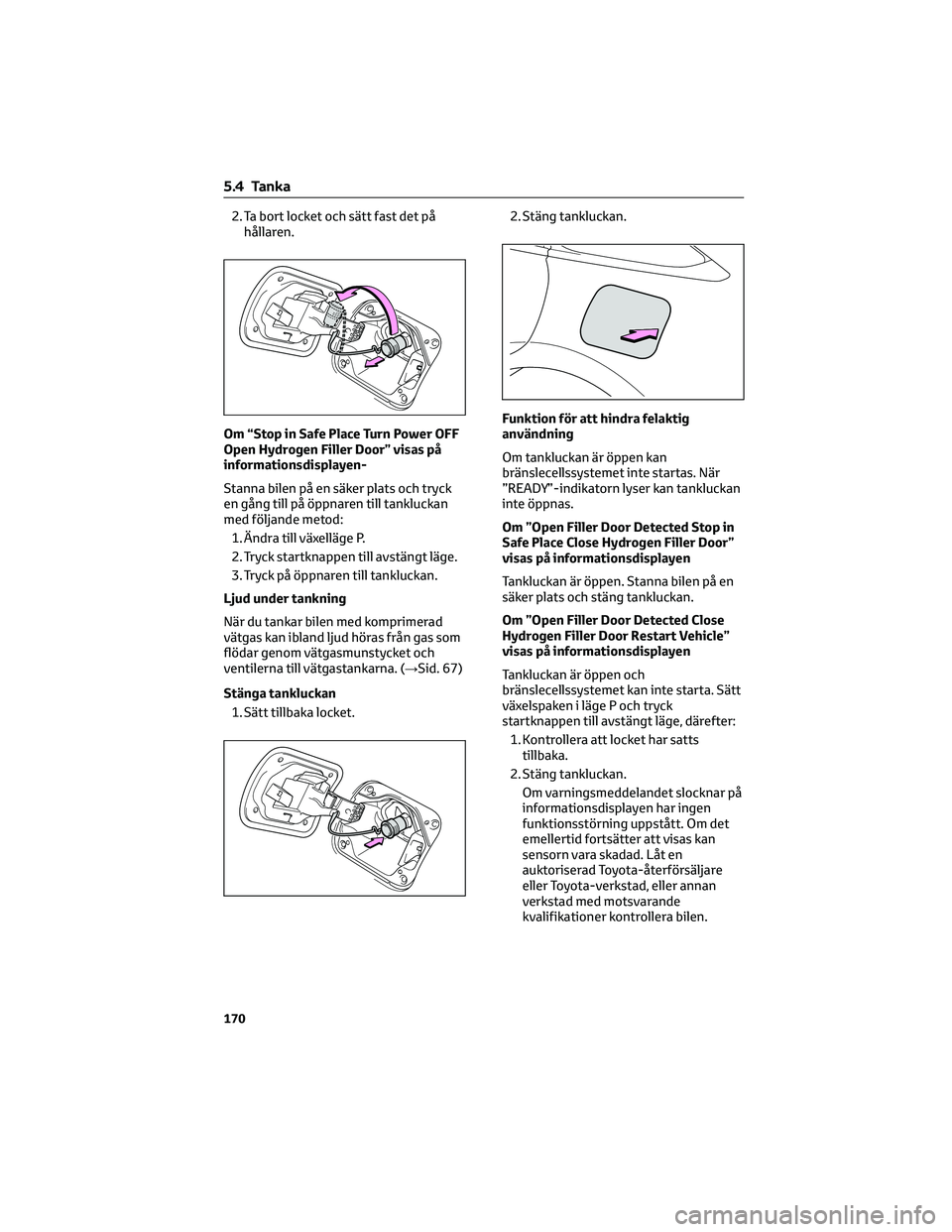

2. Ta bort locket och sätt fast det på
hållaren.
Om “Stop in Safe Place Turn Power OFF
Open Hydrogen Filler Door” visas på
informationsdisplayen-
Stanna bilen på en säker plats och tryck
en gång till på öppnaren till tankluckan
med följande metod:
1. Ändra till växelläge P.
2. Tryck startknappen till avstängt läge.
3. Tryck på öppnaren till tankluckan.
Ljud under tankning
När du tankar bilen med komprimerad
vätgas kan ibland ljud höras från gas som
flödar genom vätgasmunstycket och
ventilerna till vätgastankarna. (→Sid. 67)
Stänga tankluckan
1. Sätt tillbaka locket.2. Stäng tankluckan.
Funktion för att hindra felaktig
användning
Om tankluckan är öppen kan
bränslecellssystemet inte startas. När
”READY”-indikatorn lyser kan tankluckan
inte öppnas.
Om ”Open Filler Door Detected Stop in
Safe Place Close Hydrogen Filler Door”
visas på informationsdisplayen
Tankluckan är öppen. Stanna bilen på en
säker plats och stäng tankluckan.
Om ”Open Filler Door Detected Close
Hydrogen Filler Door Restart Vehicle”
visas på informationsdisplayen
Tankluckan är öppen och
bränslecellssystemet kan inte starta. Sätt
växelspaken i läge P och tryck
startknappen till avstängt läge, därefter:
1. Kontrollera att locket har satts
tillbaka.
2. Stäng tankluckan.
Om varningsmeddelandet slocknar på
informationsdisplayen har ingen
funktionsstörning uppstått. Om det
emellertid fortsätter att visas kan
sensorn vara skadad. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
5.4 Tanka
170

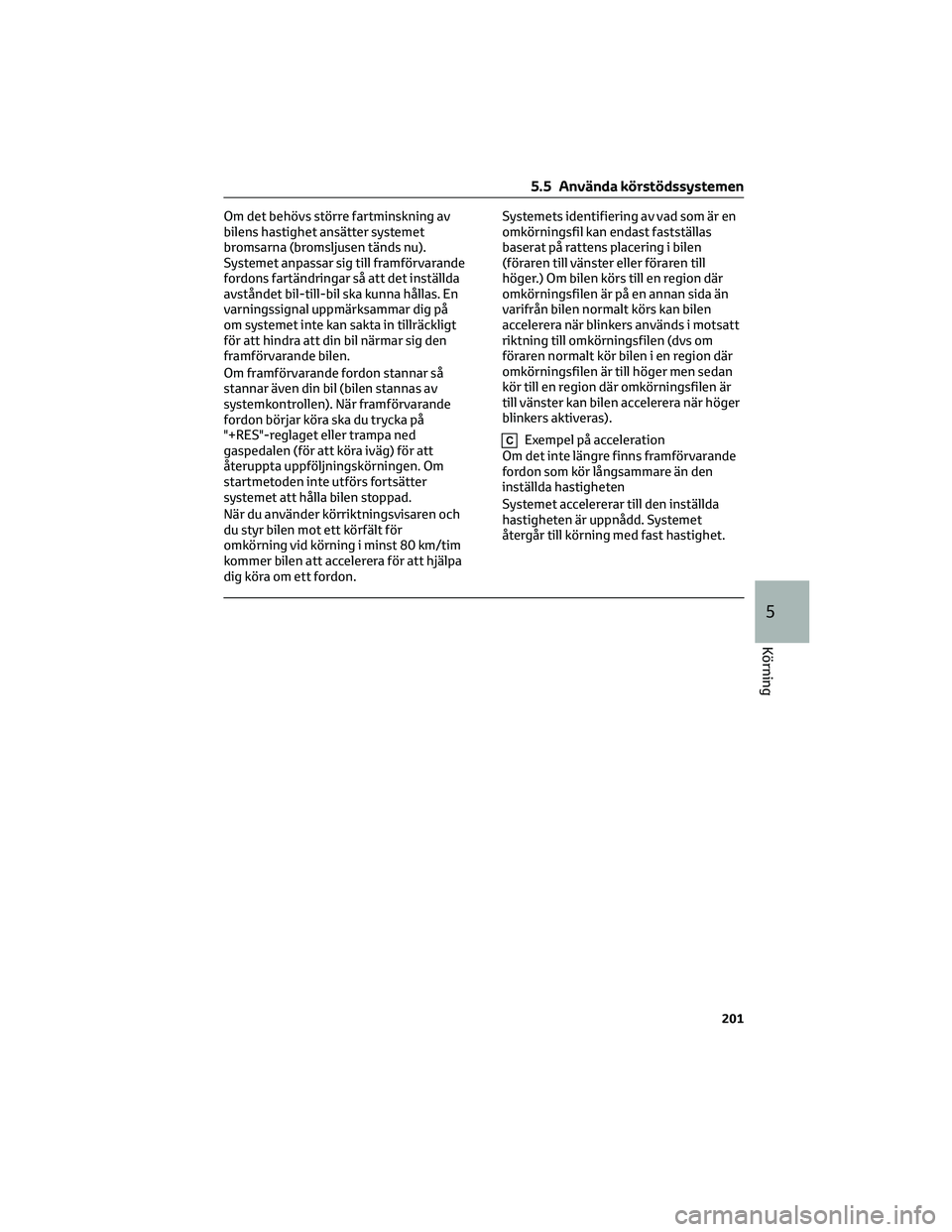

Om det behövs större fartminskning av
bilens hastighet ansätter systemet
bromsarna (bromsljusen tänds nu).
Systemet anpassar sig till framförvarande
fordons fartändringar så att det inställda
avståndet bil-till-bil ska kunna hållas. En
varningssignal uppmärksammar dig på
om systemet inte kan sakta in tillräckligt
för att hindra att din bil närmar sig den
framförvarande bilen.
Om framförvarande fordon stannar så
stannar även din bil (bilen stannas av
systemkontrollen). När framförvarande
fordon börjar köra ska du trycka på
"+RES"-reglaget eller trampa ned
gaspedalen (för att köra iväg) för att
återuppta uppföljningskörningen. Om
startmetoden inte utförs fortsätter
systemet att hålla bilen stoppad.
När du använder körriktningsvisaren och
du styr bilen mot ett körfält för
omkörning vid körning i minst 80 km/tim
kommer bilen att accelerera för att hjälpa
dig köra om ett fordon.Systemets identifiering av vad som är en
omkörningsfil kan endast fastställas
baserat på rattens placering i bilen
(föraren till vänster eller föraren till
höger.) Om bilen körs till en region där
omkörningsfilen är på en annan sida än
varifrån bilen normalt körs kan bilen
accelerera när blinkers används i motsatt
riktning till omkörningsfilen (dvs om
föraren normalt kör bilen i en region där
omkörningsfilen är till höger men sedan
kör till en region där omkörningsfilen är
till vänster kan bilen accelerera när höger
blinkers aktiveras).
CExempel på acceleration
Om det inte längre finns framförvarande
fordon som kör långsammare än den
inställda hastigheten
Systemet accelererar till den inställda
hastigheten är uppnådd. Systemet
återgår till körning med fast hastighet.
5.5 Använda körstödssystemen
201
5
Körning

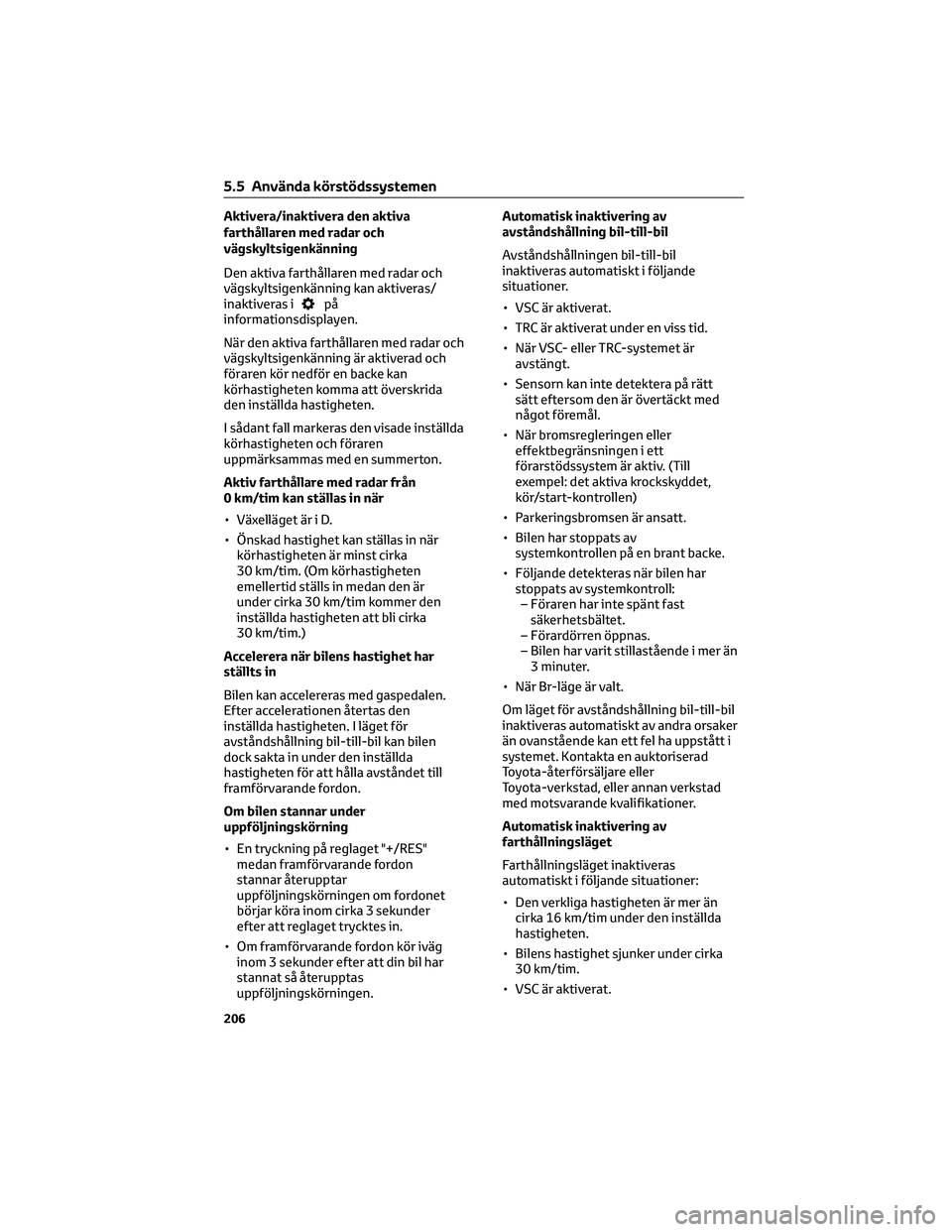

Aktivera/inaktivera den aktiva
farthållaren med radar och
vägskyltsigenkänning
Den aktiva farthållaren med radar och
vägskyltsigenkänning kan aktiveras/
inaktiveras i
på
informationsdisplayen.
När den aktiva farthållaren med radar och
vägskyltsigenkänning är aktiverad och
föraren kör nedför en backe kan
körhastigheten komma att överskrida
den inställda hastigheten.
I sådant fall markeras den visade inställda
körhastigheten och föraren
uppmärksammas med en summerton.
Aktiv farthållare med radar från
0 km/tim kan ställas in när
• Växelläget är i D.
• Önskad hastighet kan ställas in när
körhastigheten är minst cirka
30 km/tim. (Om körhastigheten
emellertid ställs in medan den är
under cirka 30 km/tim kommer den
inställda hastigheten att bli cirka
30 km/tim.)
Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• En tryckning på reglaget "+/RES"
medan framförvarande fordon
stannar återupptar
uppföljningskörningen om fordonet
börjar köra inom cirka 3 sekunder
efter att reglaget trycktes in.
• Om framförvarande fordon kör iväg
inom 3 sekunder efter att din bil har
stannat så återupptas
uppföljningskörningen.Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (Till
exempel: det aktiva krockskyddet,
kör/start-kontrollen)
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har varit stillastående i mer än
3 minuter.
• När Br-läge är valt.
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
5.5 Använda körstödssystemen
206
