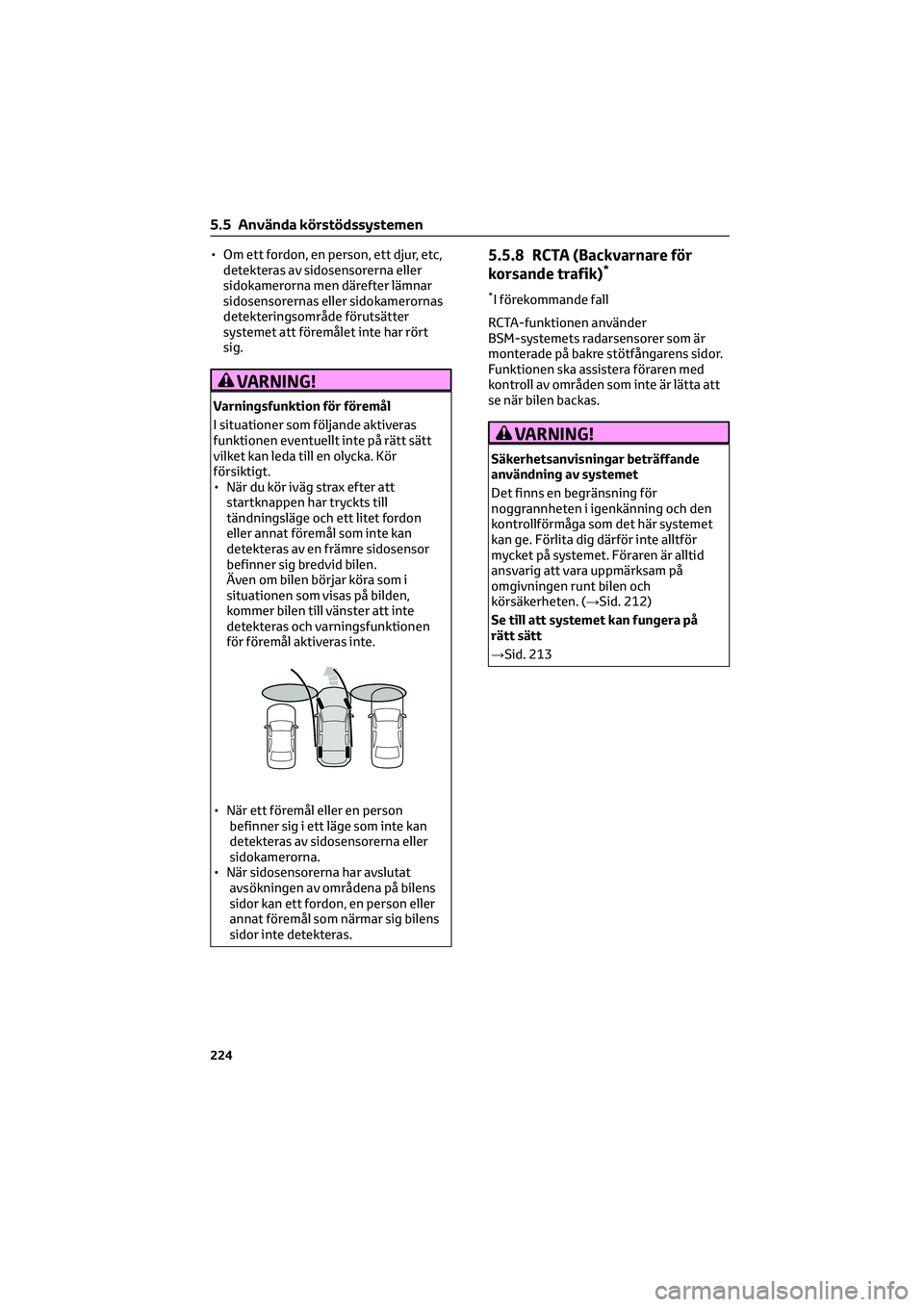

• Om ett fordon, en person, ett djur, etc,
detekteras av sidosensorerna eller
sidokamerorna men därefter lämnar
sidosensorernas eller sidokamerornas
detekteringsområde förutsätter
systemet att föremålet inte har rört
sig.
VARNING!
Varningsfunktion för föremål
I situationer som följande aktiveras
funktionen eventuellt inte på rätt sätt
vilket kan leda till en olycka. Kör
försiktigt.
• När du kör iväg strax efter att
startknappen har tryckts till
tändningsläge och ett litet fordon
eller annat föremål som inte kan
detekteras av en främre sidosensor
befinner sig bredvid bilen.
Även om bilen börjar köra som i
situationen som visas på bilden,
kommer bilen till vänster att inte
detekteras och varningsfunktionen
för föremål aktiveras inte.
• När ett föremål eller en person
befinner sig i ett läge som inte kan
detekteras av sidosensorerna eller
sidokamerorna.
• När sidosensorerna har avslutat
avsökningen av områdena på bilens
sidor kan ett fordon, en person eller
annat föremål som närmar sig bilens
sidor inte detekteras.
5.5.8 RCTA (Backvarnare för
korsande trafik)*
*I förekommande fall
RCTA-funktionen använder
BSM-systemets radarsensorer som är
monterade på bakre stötfångarens sidor.
Funktionen ska assistera föraren med
kontroll av områden som inte är lätta att
se när bilen backas.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten. (→Sid. 212)
Se till att systemet kan fungera på
rätt sätt
→Sid. 213
5.5 Använda körstödssystemen
224

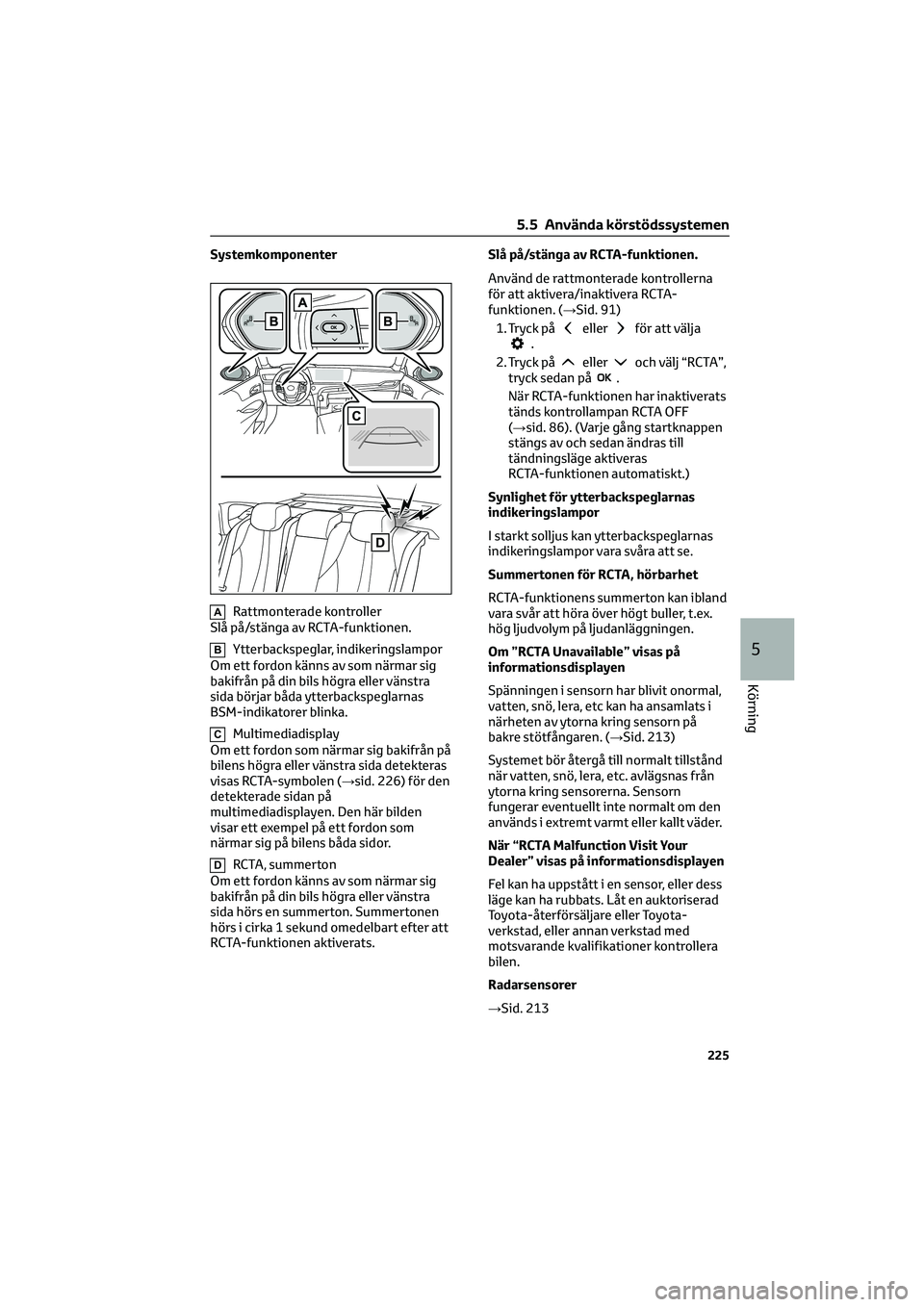

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.
CMultimediadisplay
Om ett fordon som närmar sig bakifrån på
bilens högra eller vänstra sida detekteras
visas RCTA-symbolen (→sid. 226) för den
detekterade sidan på
multimediadisplayen. Den här bilden
visar ett exempel på ett fordon som
närmar sig på bilens båda sidor.
DRCTA, summerton
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton. Summertonen
hörs i cirka 1 sekund omedelbart efter att
RCTA-funktionen aktiverats.Slå på/stänga av RCTA-funktionen.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCTA-
funktionen. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
elleroch välj “RCTA”,
tryck sedan på.
När RCTA-funktionen har inaktiverats
tänds kontrollampan RCTA OFF
(→sid. 86). (Varje gång startknappen
stängs av och sedan ändras till
tändningsläge aktiveras
RCTA-funktionen automatiskt.)
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Summertonen för RCTA, hörbarhet
RCTA-funktionens summerton kan ibland
vara svår att höra över högt buller, t.ex.
hög ljudvolym på ljudanläggningen.
Om ”RCTA Unavailable” visas på
informationsdisplayen
Spänningen i sensorn har blivit onormal,
vatten, snö, lera, etc kan ha ansamlats i
närheten av ytorna kring sensorn på
bakre stötfångaren. (→Sid. 213)
Systemet bör återgå till normalt tillstånd
när vatten, snö, lera, etc. avlägsnas från
ytorna kring sensorerna. Sensorn
fungerar eventuellt inte normalt om den
används i extremt varmt eller kallt väder.
När “RCTA Malfunction Visit Your
Dealer” visas på informationsdisplayen
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Radarsensorer
→Sid. 213
5.5 Använda körstödssystemen
225
5
Körning

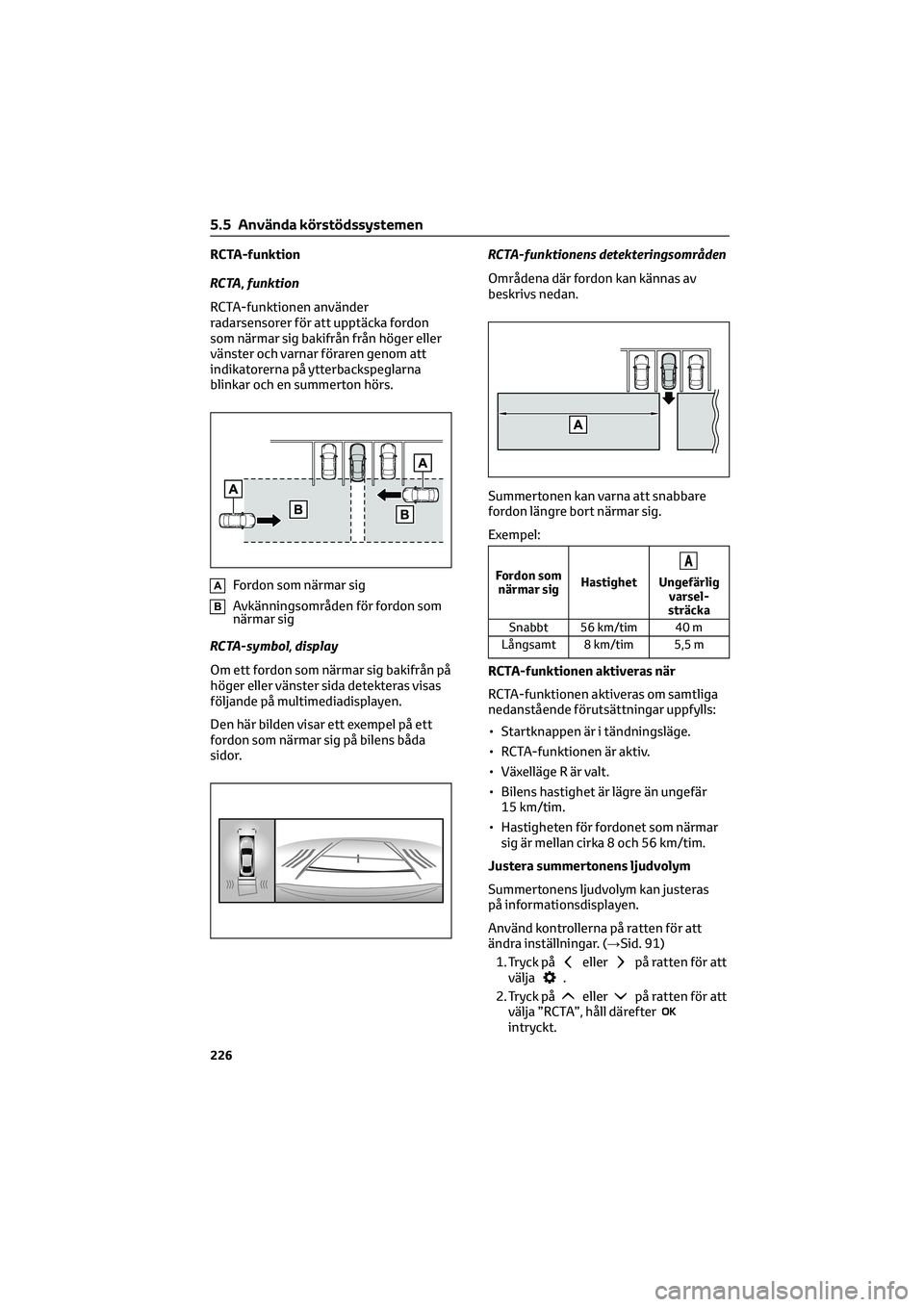

RCTA-funktion
RCTA, funktion
RCTA-funktionen använder
radarsensorer för att upptäcka fordon
som närmar sig bakifrån från höger eller
vänster och varnar föraren genom att
indikatorerna på ytterbackspeglarna
blinkar och en summerton hörs.
AFordon som närmar sig
BAvkänningsområden för fordon som
närmar sig
RCTA-symbol, display
Om ett fordon som närmar sig bakifrån på
höger eller vänster sida detekteras visas
följande på multimediadisplayen.
Den här bilden visar ett exempel på ett
fordon som närmar sig på bilens båda
sidor.RCTA-funktionens detekteringsområden
Områdena där fordon kan kännas av
beskrivs nedan.
Summertonen kan varna att snabbare
fordon längre bort närmar sig.
Exempel:
Fordon som
närmar sigHastighetA
Ungefärlig
varsel-
sträcka
Snabbt 56 km/tim 40 m
Långsamt 8 km/tim 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelläge R är valt.
• Bilens hastighet är lägre än ungefär
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 91)
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten för att
välja ”RCTA”, håll därefter
intryckt.
5.5 Använda körstödssystemen
226

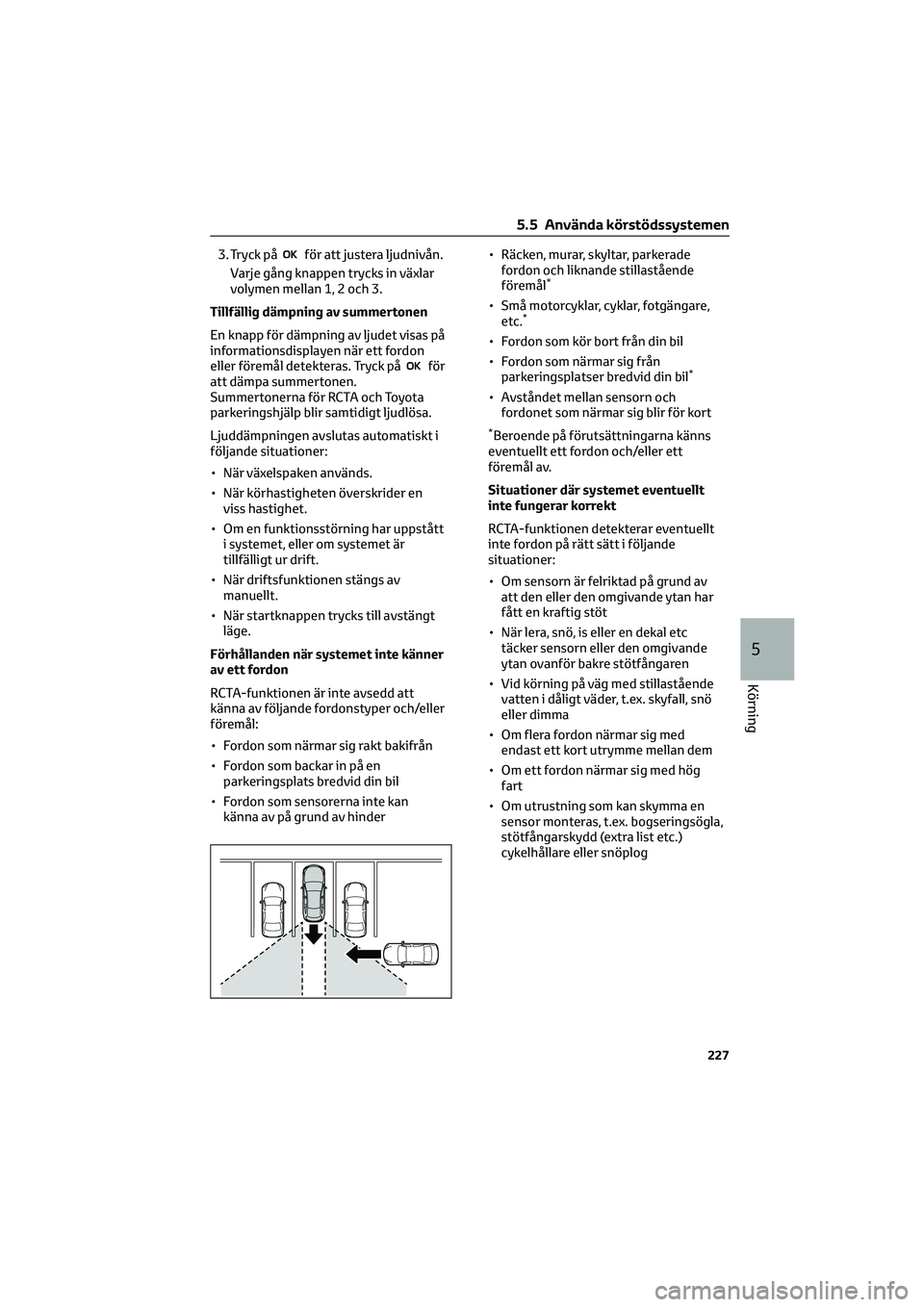

3. Tryck påför att justera ljudnivån.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.
Tillfällig dämpning av summertonen
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett fordon
eller föremål detekteras. Tryck på
för
att dämpa summertonen.
Summertonerna för RCTA och Toyota
parkeringshjälp blir samtidigt ljudlösa.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• Om en funktionsstörning har uppstått
i systemet, eller om systemet är
tillfälligt ur drift.
• När driftsfunktionen stängs av
manuellt.
• När startknappen trycks till avstängt
läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna känns
eventuellt ett fordon och/eller ett
föremål av.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is eller en dekal etc
täcker sensorn eller den omgivande
ytan ovanför bakre stötfångaren
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
5.5 Använda körstödssystemen
227
5
Körning

• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från
parkeringsplats i skarp vinkel
• Vid körning med släp
• Om höjdskillnaden är väsentlig mellan
din bil och fordonet som kommer in i
avkänningsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Medan du svänger under backning• När ett fordon dyker upp i
avkänningsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen onödigtvis
känner av ett fordon och/eller föremål kan
öka under följande situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
•
När avståndet är kort mellan din bil och
metallföremål, t.ex. räcke, vägg, skylt
eller parkerat fordon som kan reflektera
elektriska vågor mot bilens bakparti.
5.5 Använda körstödssystemen
228

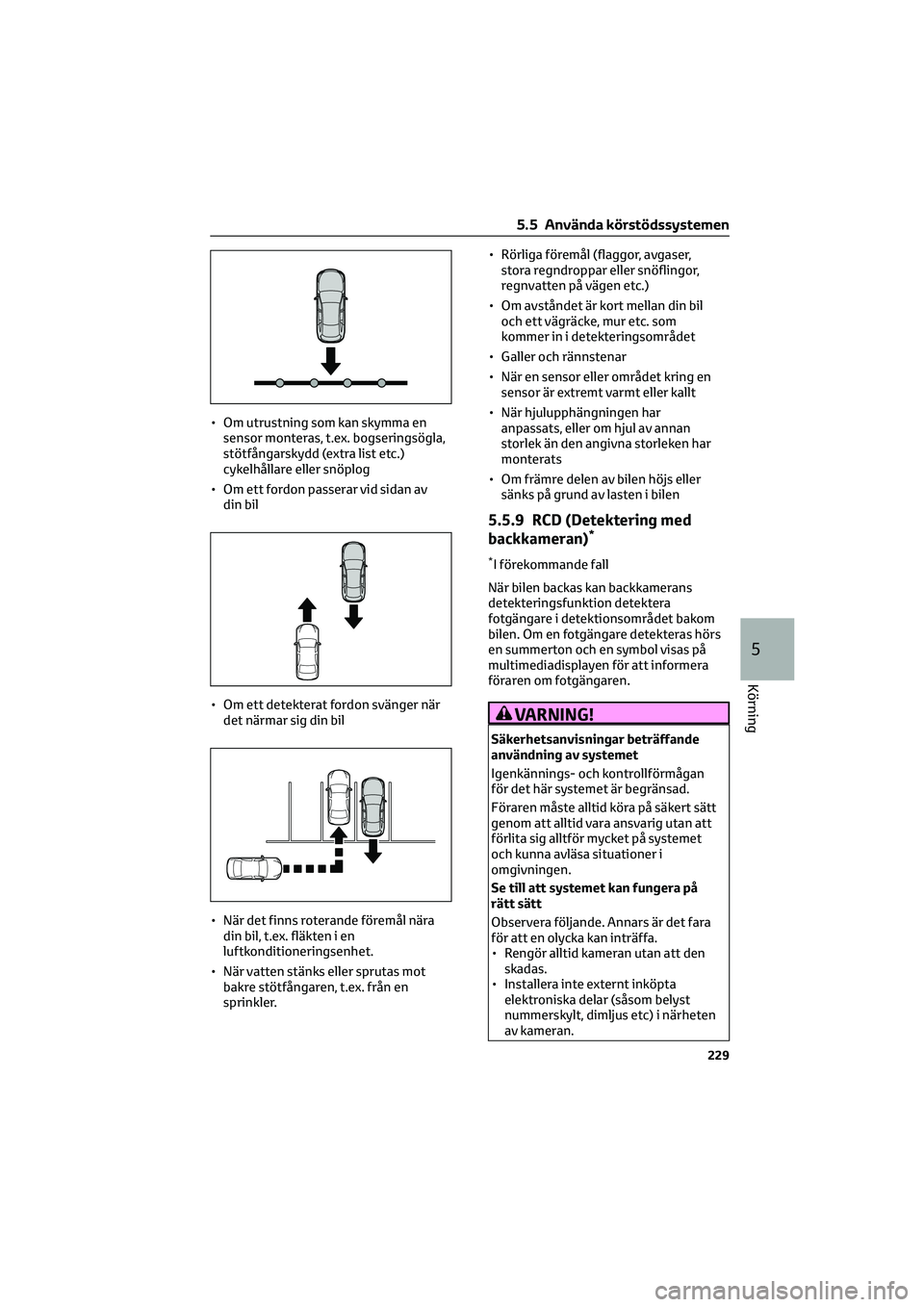

• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
5.5.9 RCD (Detektering med
backkameran)*
*I förekommande fall
När bilen backas kan backkamerans
detekteringsfunktion detektera
fotgängare i detektionsområdet bakom
bilen. Om en fotgängare detekteras hörs
en summerton och en symbol visas på
multimediadisplayen för att informera
föraren om fotgängaren.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Igenkännings- och kontrollförmågan
för det här systemet är begränsad.
Föraren måste alltid köra på säkert sätt
genom att alltid vara ansvarig utan att
förlita sig alltför mycket på systemet
och kunna avläsa situationer i
omgivningen.
Se till att systemet kan fungera på
rätt sätt
Observera följande. Annars är det fara
för att en olycka kan inträffa.
• Rengör alltid kameran utan att den
skadas.
• Installera inte externt inköpta
elektroniska delar (såsom belyst
nummerskylt, dimljus etc) i närheten
av kameran.
5.5 Använda körstödssystemen
229
5
Körning

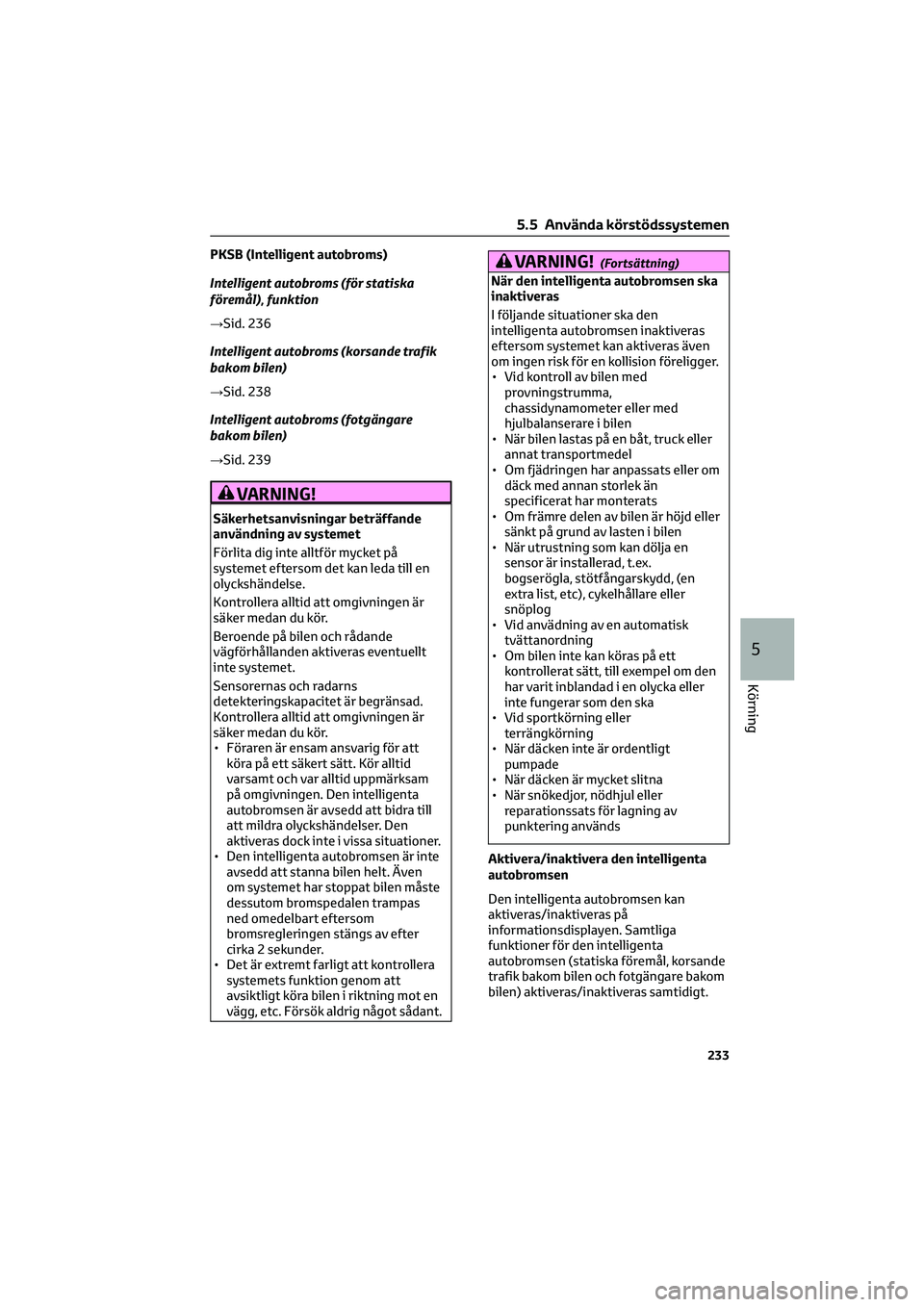

PKSB (Intelligent autobroms)
Intelligent autobroms (för statiska
föremål), funktion
→Sid. 236
Intelligent autobroms (korsande trafik
bakom bilen)
→Sid. 238
Intelligent autobroms (fotgängare
bakom bilen)
→Sid. 239
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!(Fortsättning)
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål, korsande
trafik bakom bilen och fotgängare bakom
bilen) aktiveras/inaktiveras samtidigt.
5.5 Använda körstödssystemen
233
5
Körning

Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den har varit
inaktiverad, antingen genom att aktivera
systemet igen (→sid. 233), eller genom
att trycka startknappen avstängt läge
och därefter till tändningsläge.
Om dessutom någon av följande
förutsättningar uppfylls återaktiveras
systemet automatiskt och kontrollampan
PKSB OFF slocknar:
• Växelläge P väljs
• Föremålet känns inte längre av i bilens
färdriktning
• Bilens färdriktning ändras
*
*
Utom när den intelligenta autobromsen
(fotgängare bakom bilen) är aktiv.
Om “PKSB Unavailable” visas på
informationsdisplayen och
kontrollampan PKSB OFF lyser
Om bilen har stoppats av den
intelligenta autobromsen kommer den
att inaktiveras och kontrollampan PKSB
OFF tänds.
• En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc. Ta
bort vattendropparna, isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn
kan inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.• Om meddelandet endast visas när
växelläge R har lagts i kan
backkamerans lins vara smutsig.
Rengör kamerans lins. Om det här
meddelandet visas när växelläget är
annat än R kan en sensor på främre
eller bakre stötfångaren vara smutsig.
Rengör sensorerna och den
omgivande ytan på stötfångarna.
• Om det här meddelandet visas även
om sensorn har rengjorts, eller visas
även om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-
verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
5.5.11 Intelligent autobroms
(statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt
föremål, t.ex. en vägg, i bilens körriktning
och systemet bedömer att en
sammanstötning kan inträffa om bilen
plötsligt rör sig framåt på grund av att
gaspedalen trampas ned av misstag, om
bilen rör sig åt fel håll på grund av att fel
växel har valts, eller medan du parkerar
eller kör i låg fart, aktiveras systemet för
att mildra stöten med det detekterade
statiska föremålet och minska
följdskadorna.
5.5 Använda körstödssystemen
236

Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett föremål känns av i
bilens färdriktning.
Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sent
Om gaspedalen är nedtryckt för mycketOm bilen rör sig i oavsiktlig riktning på
grund av att fel växelläge har valts
Sensortyper
→Sid. 216
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 218
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 235
När du tvättar bilen
→Sid. 217
Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 86, Sid. 357) och samtliga
följande förutsättningar är uppfyllda:
• Begränsning av bränslecellssystemets
uteffekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
5.5 Använda körstödssystemen
237
5
Körning

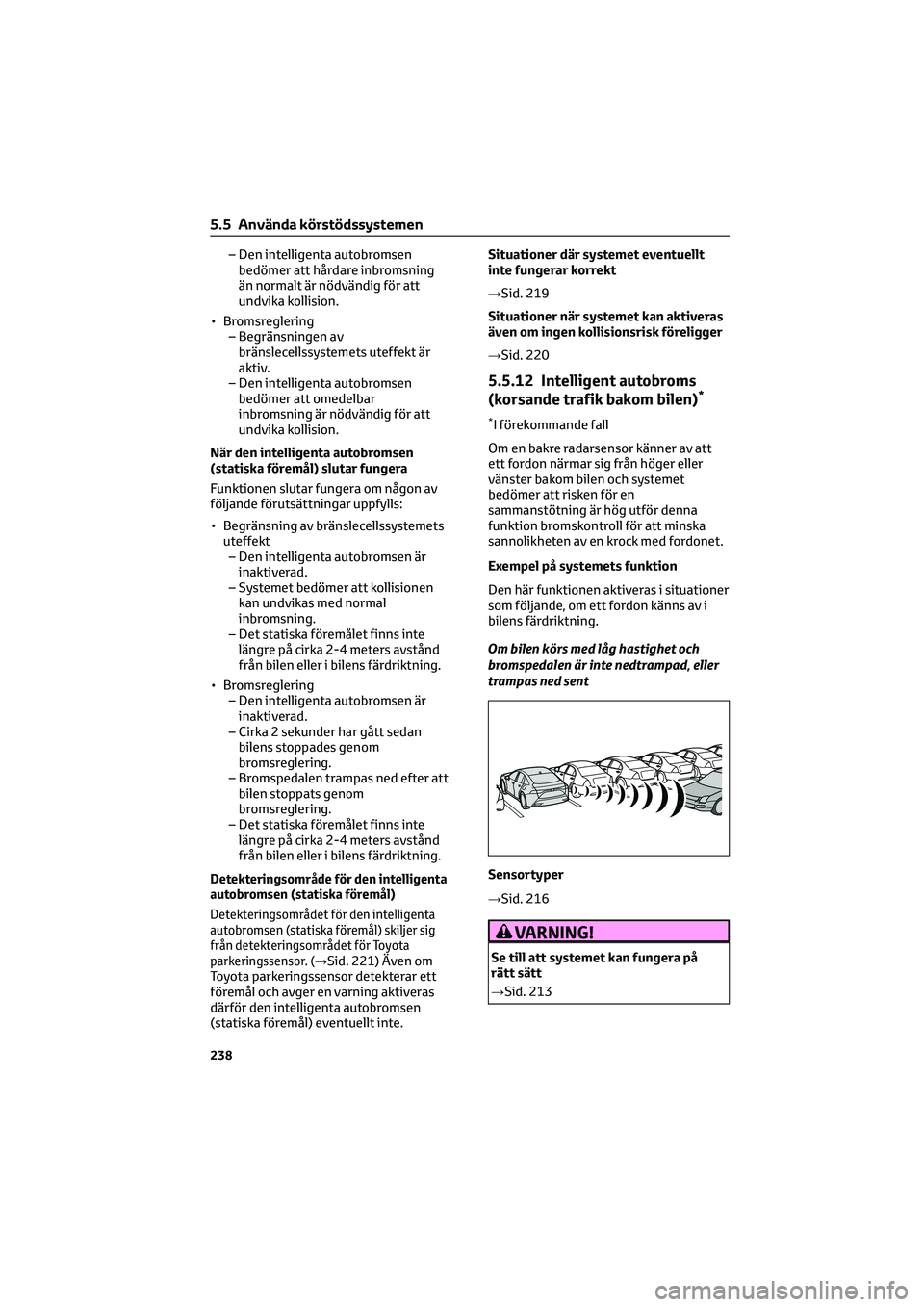

– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av
bränslecellssystemets uteffekt är
aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av bränslecellssystemets
uteffekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den intelligenta
autobromsen (statiska föremål)
Detekteringsområdet för den intelligenta
autobromsen (statiska föremål) skiljer sig
från detekteringsområdet för Toyota
parkeringssensor. (→
Sid. 221) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 219
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 220
5.5.12 Intelligent autobroms
(korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att
ett fordon närmar sig från höger eller
vänster bakom bilen och systemet
bedömer att risken för en
sammanstötning är hög utför denna
funktion bromskontroll för att minska
sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer
som följande, om ett fordon känns av i
bilens färdriktning.
Om bilen körs med låg hastighet och
bromspedalen är inte nedtrampad, eller
trampas ned sent
Sensortyper
→Sid. 216
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 213
5.5 Använda körstödssystemen
238
