TOYOTA MIRAI 2022 Manual del propietario (in Spanish)

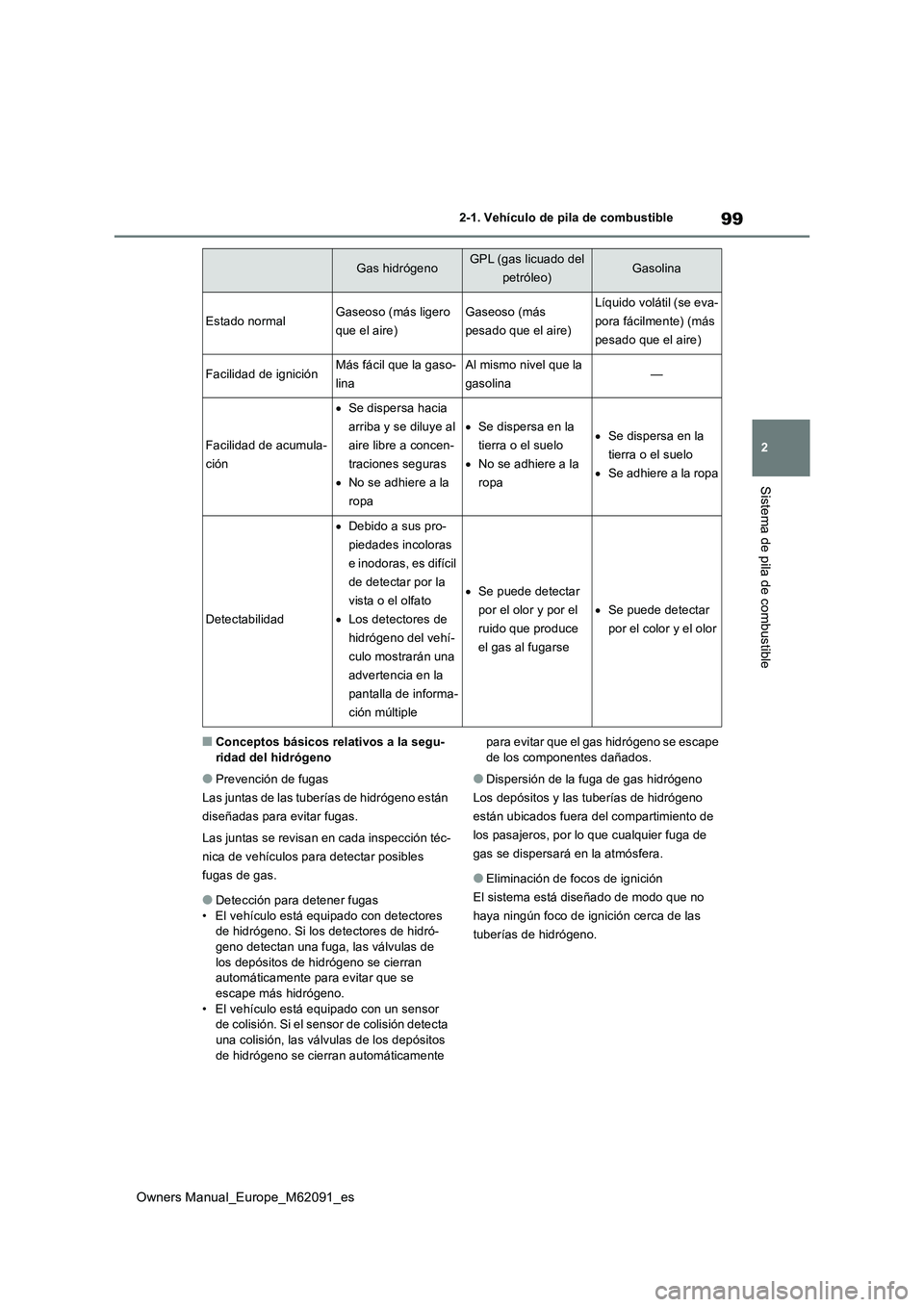

99
2
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
Sistema de pila de combustible
■Conceptos básicos relativos a la segu- ridad del hidrógeno
●Prevención de fugas
Las juntas de las tuberías de hidrógeno están
diseñadas para evitar fugas.
Las juntas se revisan en cada inspección téc-
nica de vehículos para detectar posibles
fugas de gas.
●Detección para detener fugas • El vehículo está equipado con detectores de hidrógeno. Si los detectores de hidró-
geno detectan una fuga, las válvulas de los depósitos de hidrógeno se cierran automáticamente para evitar que se
escape más hidrógeno. • El vehículo está equipado con un sensor de colisión. Si el sensor de colisión detecta
una colisión, las válvulas de los depósitos de hidrógeno se cierran automáticamente
para evitar que el gas hidrógeno se escape de los componentes dañados.
●Dispersión de la fuga de gas hidrógeno
Los depósitos y las tuberías de hidrógeno
están ubicados fuera del compartimiento de
los pasajeros, por lo que cualquier fuga de
gas se dispersará en la atmósfera.
●Eliminación de focos de ignición
El sistema está diseñado de modo que no
haya ningún foco de ignición cerca de las
tuberías de hidrógeno.
Gas hidrógenoGPL (gas licuado del
petróleo)Gasolina
Estado normalGaseoso (más ligero
que el aire)
Gaseoso (más
pesado que el aire)
Líquido volátil (se eva-
pora fácilmente) (más
pesado que el aire)
Facilidad de igniciónMás fácil que la gaso-
lina
Al mismo nivel que la
gasolina—
Facilidad de acumula-
ción
 Se dispersa hacia
arriba y se diluye al
aire libre a concen-
traciones seguras
 No se adhiere a la
ropa
 Se dispersa en la
tierra o el suelo
 No se adhiere a la
ropa
 Se dispersa en la
tierra o el suelo
 Se adhiere a la ropa
Detectabilidad
Debido a sus pro-
piedades incoloras
e inodoras, es difícil
de detectar por la
vista o el olfato
 Los detectores de
hidrógeno del vehí-
culo mostrarán una
advertencia en la
pantalla de informa-
ción múltiple
 Se puede detectar
por el olor y por el
ruido que produce
el gas al fugarse
 Se puede detectar
por el color y el olor

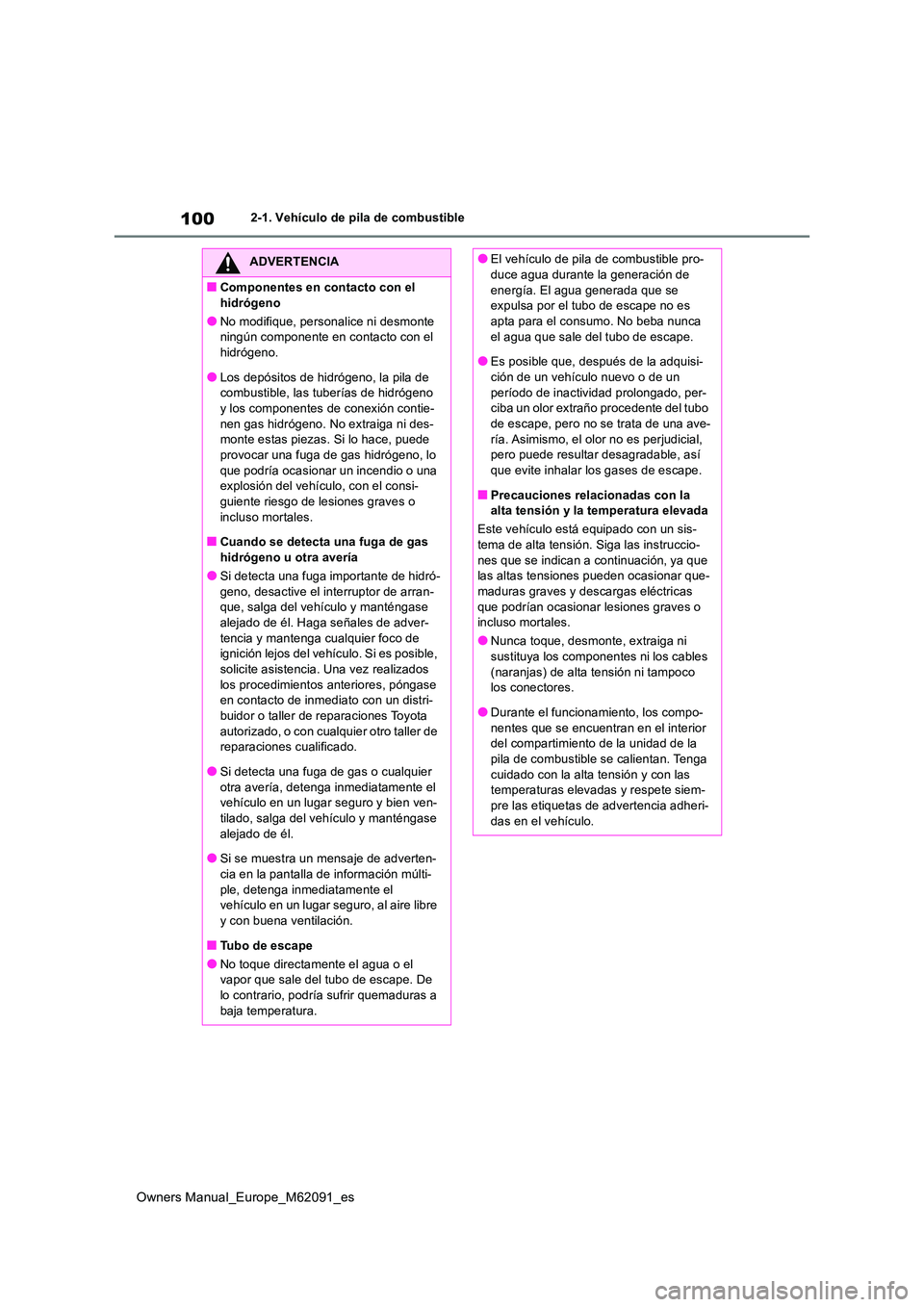

100
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
ADVERTENCIA
■Componentes en contacto con el
hidrógeno
●No modifique, personalice ni desmonte ningún componente en contacto con el hidrógeno.
●Los depósitos de hidrógeno, la pila de combustible, las tuberías de hidrógeno y los componentes de conexión contie-
nen gas hidrógeno. No extraiga ni des- monte estas piezas. Si lo hace, puede provocar una fuga de gas hidrógeno, lo
que podría ocasionar un incendio o una explosión del vehículo, con el consi-guiente riesgo de lesiones graves o
incluso mortales.
■Cuando se detecta una fuga de gas hidrógeno u otra avería
●Si detecta una fuga importante de hidró-
geno, desactive el interruptor de arran- que, salga del vehículo y manténgase alejado de él. Haga señales de adver-
tencia y mantenga cualquier foco de ignición lejos del vehículo. Si es posible, solicite asistencia. Una vez realizados
los procedimientos anteriores, póngase en contacto de inmediato con un distri-
buidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
●Si detecta una fuga de gas o cualquier otra avería, detenga inmediatamente el vehículo en un lugar seguro y bien ven-
tilado, salga del vehículo y manténgase alejado de él.
●Si se muestra un mensaje de adverten-
cia en la pantalla de información múlti- ple, detenga inmediatamente el vehículo en un lugar seguro, al aire libre
y con buena ventilación.
■Tubo de escape
●No toque directamente el agua o el vapor que sale del tubo de escape. De
lo contrario, podría sufrir quemaduras a baja temperatura.
●El vehículo de pila de combustible pro-duce agua durante la generación de
energía. El agua generada que se expulsa por el tubo de escape no es apta para el consumo. No beba nunca
el agua que sale del tubo de escape.
●Es posible que, después de la adquisi- ción de un vehículo nuevo o de un
período de inactividad prolongado, per- ciba un olor extraño procedente del tubo de escape, pero no se trata de una ave-
ría. Asimismo, el olor no es perjudicial, pero puede resultar desagradable, así que evite inhalar los gases de escape.
■Precauciones relacionadas con la alta tensión y la temperatura elevada
Este vehículo está equipado con un sis- tema de alta tensión. Siga las instruccio-
nes que se indican a continuación, ya que las altas tensiones pueden ocasionar que-maduras graves y descargas eléctricas
que podrían ocasionar lesiones graves o incluso mortales.
●Nunca toque, desmonte, extraiga ni sustituya los componentes ni los cables
(naranjas) de alta tensión ni tampoco los conectores.
●Durante el funcionamiento, los compo-
nentes que se encuentran en el interior del compartimiento de la unidad de la pila de combustible se calientan. Tenga
cuidado con la alta tensión y con las temperaturas elevadas y respete siem-pre las etiquetas de advertencia adheri-
das en el vehículo.

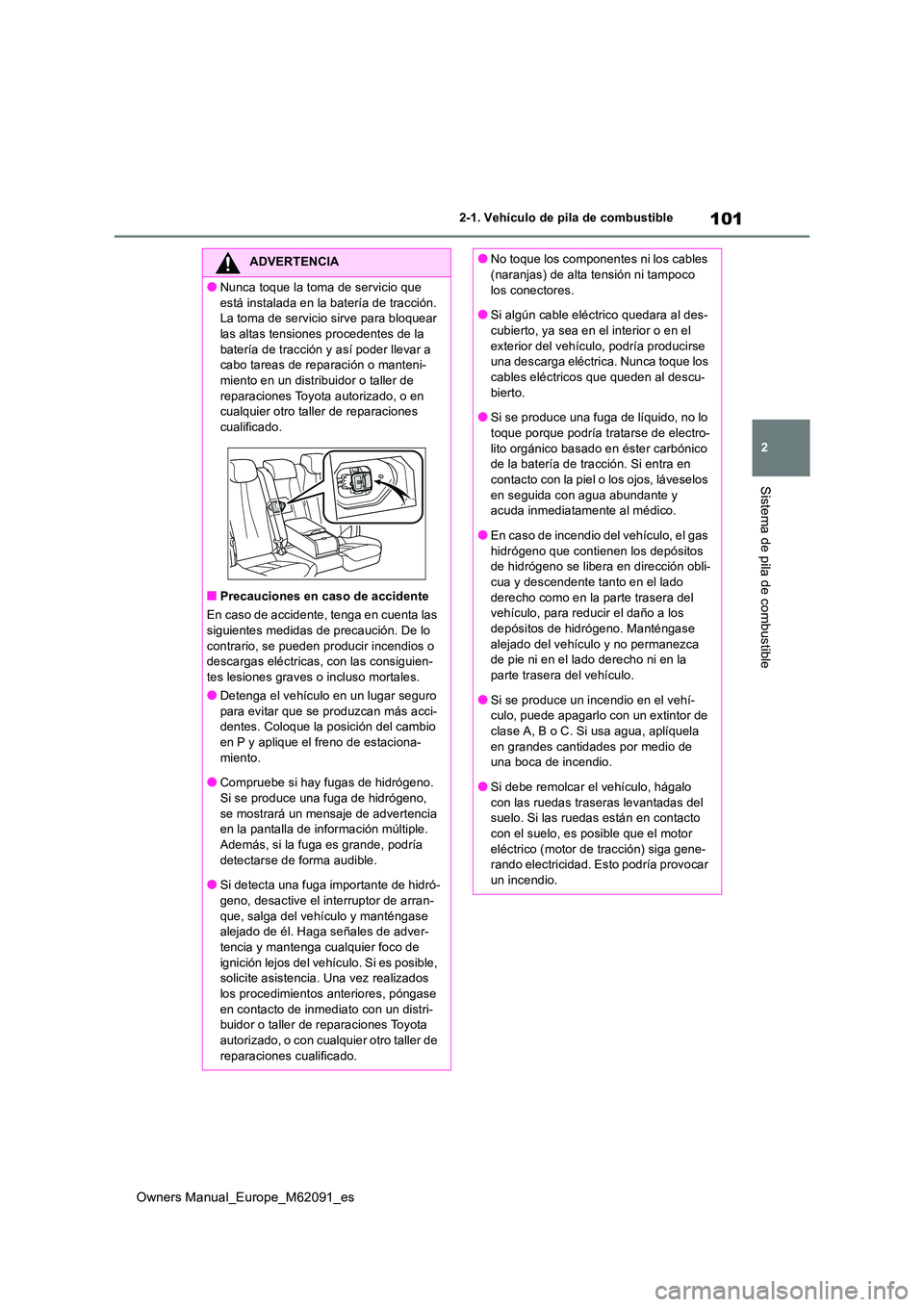

101
2
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
Sistema de pila de combustible
ADVERTENCIA
●Nunca toque la toma de servicio que
está instalada en la batería de tracción. La toma de servicio sirve para bloquear las altas tensiones procedentes de la
batería de tracción y así poder llevar a cabo tareas de reparación o manteni-miento en un distribuidor o taller de
reparaciones Toyota autorizado, o en cualquier otro taller de reparaciones cualificado.
■Precauciones en caso de accidente
En caso de accidente, tenga en cuenta las siguientes medidas de precaución. De lo
contrario, se pueden pr oducir incendios o descargas eléctricas, con las consiguien-tes lesiones graves o incluso mortales.
●Detenga el vehículo en un lugar seguro
para evitar que se produzcan más acci- dentes. Coloque la posición del cambio
en P y aplique el freno de estaciona- miento.
●Compruebe si hay fugas de hidrógeno.
Si se produce una fuga de hidrógeno, se mostrará un mens aje de advertencia en la pantalla de información múltiple.
Además, si la fuga es grande, podría detectarse de forma audible.
●Si detecta una fuga importante de hidró-
geno, desactive el interruptor de arran- que, salga del vehículo y manténgase alejado de él. Haga señales de adver-
tencia y mantenga cualquier foco de ignición lejos del vehículo. Si es posible, solicite asistencia. Una vez realizados
los procedimientos anteriores, póngase en contacto de inmediato con un distri-buidor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller de reparaciones cualificado.
●No toque los componentes ni los cables (naranjas) de alta tensión ni tampoco
los conectores.
●Si algún cable eléctrico quedara al des- cubierto, ya sea en el interior o en el
exterior del vehículo, podría producirse una descarga eléctrica. Nunca toque los cables eléctricos que queden al descu-
bierto.
●Si se produce una fuga de líquido, no lo toque porque podría tratarse de electro-
lito orgánico basado en éster carbónico de la batería de tracción. Si entra en contacto con la piel o los ojos, láveselos
en seguida con agua abundante y acuda inmediatamente al médico.
●En caso de incendio del vehículo, el gas
hidrógeno que contienen los depósitos de hidrógeno se libera en dirección obli-cua y descendente tanto en el lado
derecho como en la parte trasera del vehículo, para reducir el daño a los depósitos de hidrógeno. Manténgase
alejado del vehículo y no permanezca de pie ni en el lado derecho ni en la parte trasera del vehículo.
●Si se produce un incendio en el vehí-culo, puede apagarlo con un extintor de clase A, B o C. Si usa agua, aplíquela
en grandes cantidades por medio de una boca de incendio.
●Si debe remolcar el vehículo, hágalo
con las ruedas traseras levantadas del suelo. Si las ruedas están en contacto con el suelo, es posible que el motor
eléctrico (motor de tracción) siga gene- rando electricidad. Esto podría provocar un incendio.

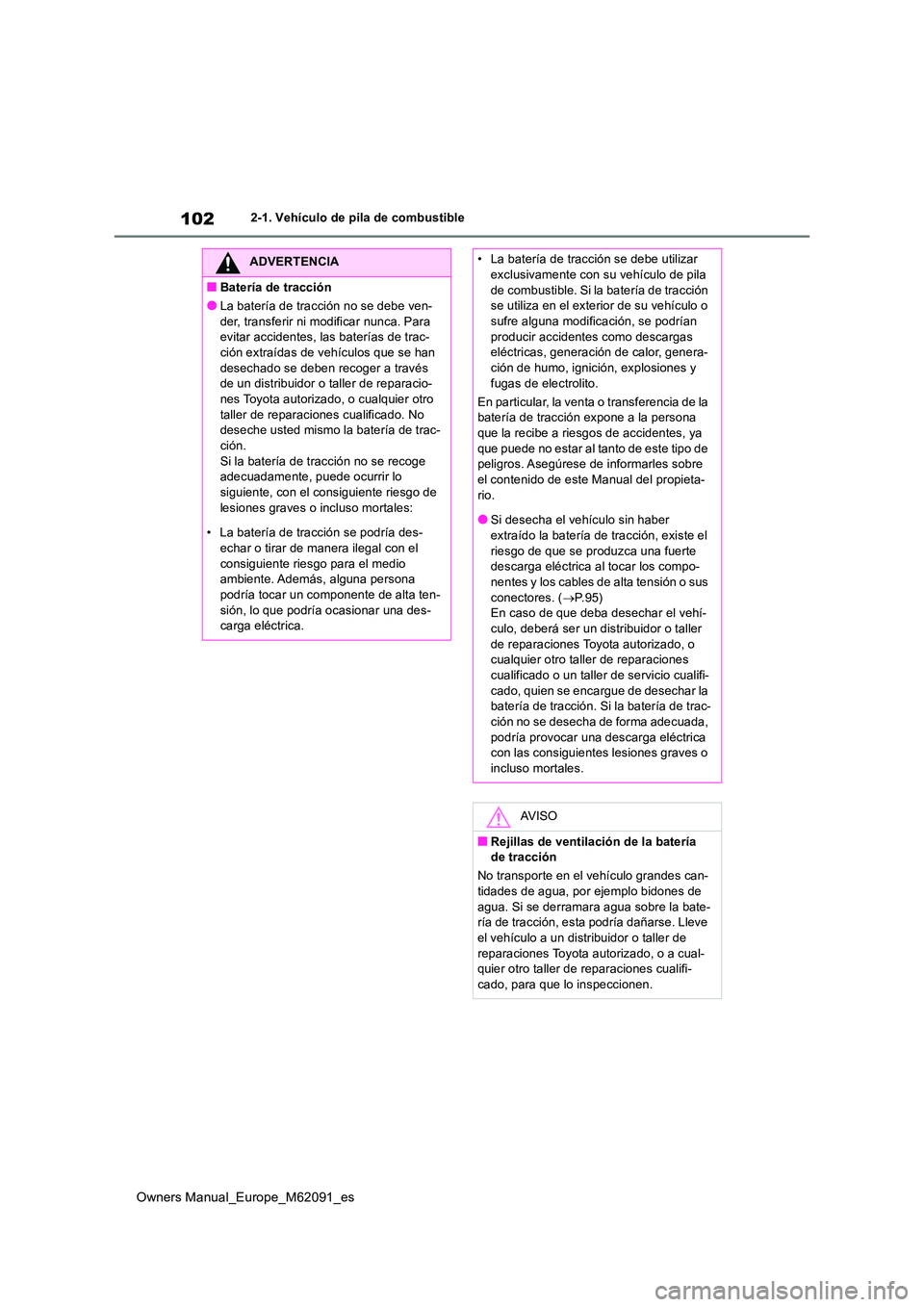

102
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
ADVERTENCIA
■Batería de tracción
●La batería de tracción no se debe ven-
der, transferir ni modificar nunca. Para evitar accidentes, las baterías de trac-ción extraídas de vehículos que se han
desechado se deben recoger a través de un distribuidor o taller de reparacio-nes Toyota autorizado, o cualquier otro
taller de reparaciones cualificado. No deseche usted mismo la batería de trac-ción.
Si la batería de tracción no se recoge adecuadamente, puede ocurrir lo siguiente, con el consiguiente riesgo de
lesiones graves o incluso mortales:
• La batería de tracción se podría des- echar o tirar de manera ilegal con el
consiguiente riesgo para el medio ambiente. Además, alguna persona podría tocar un componente de alta ten-
sión, lo que podría ocasionar una des- carga eléctrica.
• La batería de tracción se debe utilizar exclusivamente con su vehículo de pila
de combustible. Si la batería de tracción se utiliza en el exterior de su vehículo o sufre alguna modificación, se podrían
producir accidentes c omo descargas eléctricas, generación de calor, genera-ción de humo, ignición, explosiones y
fugas de electrolito.
En particular, la venta o transferencia de la batería de tracción expone a la persona que la recibe a riesgos de accidentes, ya
que puede no estar al tanto de este tipo de peligros. Asegúrese de informarles sobre el contenido de este Manual del propieta-
rio.
●Si desecha el vehículo sin haber extraído la batería de tracción, existe el
riesgo de que se produzca una fuerte descarga eléctrica al tocar los compo-nentes y los cables de alta tensión o sus
conectores. ( P.95) En caso de que deba desechar el vehí-culo, deberá ser un distribuidor o taller
de reparaciones Toy ota autorizado, o cualquier otro taller de reparaciones cualificado o un taller de servicio cualifi-
cado, quien se encargue de desechar la batería de tracción. Si la batería de trac-ción no se desecha de forma adecuada,
podría provocar una descarga eléctrica con las consiguientes lesiones graves o incluso mortales.
AV I S O
■Rejillas de ventilación de la batería de tracción
No transporte en el vehículo grandes can- tidades de agua, por ejemplo bidones de
agua. Si se derramara agua sobre la bate- ría de tracción, esta podría dañarse. Lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cual- quier otro taller de reparaciones cualifi-cado, para que lo inspeccionen.

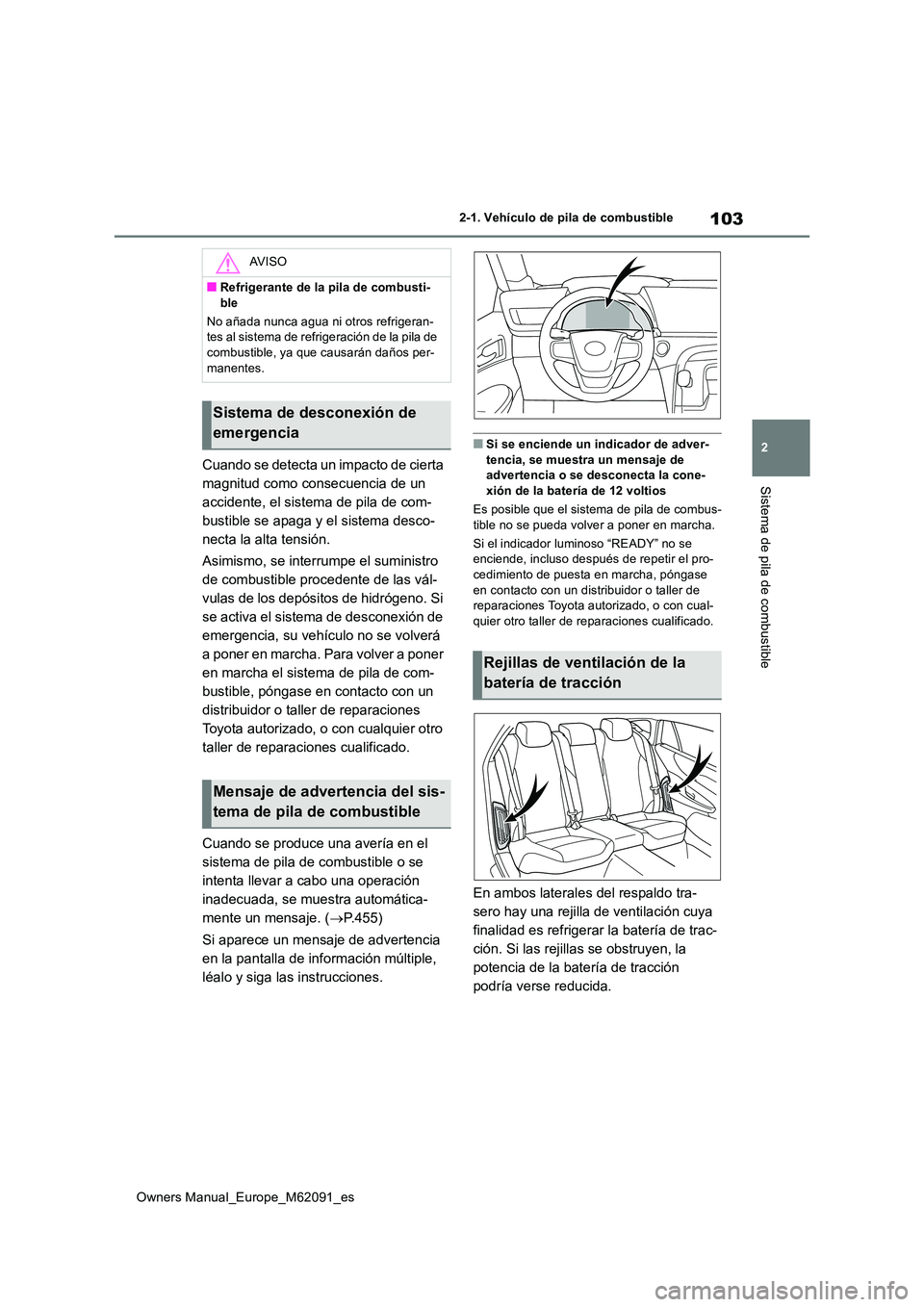

103
2
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
Sistema de pila de combustible
Cuando se detecta un impacto de cierta
magnitud como consecuencia de un
accidente, el sistema de pila de com-
bustible se apaga y el sistema desco-
necta la alta tensión.
Asimismo, se interrumpe el suministro
de combustible procedente de las vál-
vulas de los depósitos de hidrógeno. Si
se activa el sistema de desconexión de
emergencia, su vehículo no se volverá
a poner en marcha. Para volver a poner
en marcha el sistema de pila de com-
bustible, póngase en contacto con un
distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro
taller de reparaciones cualificado.
Cuando se produce una avería en el
sistema de pila de combustible o se
intenta llevar a cabo una operación
inadecuada, se muestra automática-
mente un mensaje. ( P.455)
Si aparece un mensaje de advertencia
en la pantalla de información múltiple,
léalo y siga las instrucciones.
■Si se enciende un indicador de adver- tencia, se muestra un mensaje de advertencia o se desconecta la cone-
xión de la batería de 12 voltios
Es posible que el sistema de pila de combus- tible no se pueda volver a poner en marcha.
Si el indicador luminoso “READY” no se enciende, incluso después de repetir el pro-
cedimiento de puesta en marcha, póngase en contacto con un distribuidor o taller de reparaciones Toyota aut orizado, o con cual-
quier otro taller de reparaciones cualificado.
En ambos laterales del respaldo tra-
sero hay una rejilla de ventilación cuya
finalidad es refrigerar la batería de trac-
ción. Si las rejillas se obstruyen, la
potencia de la batería de tracción
podría verse reducida.
AV I S O
■Refrigerante de la pila de combusti-
ble
No añada nunca agua ni otros refrigeran- tes al sistema de refrigeración de la pila de combustible, ya que causarán daños per-
manentes.
Sistema de desconexión de
emergencia
Mensaje de advertencia del sis-
tema de pila de combustible
Rejillas de ventilación de la
batería de tracción

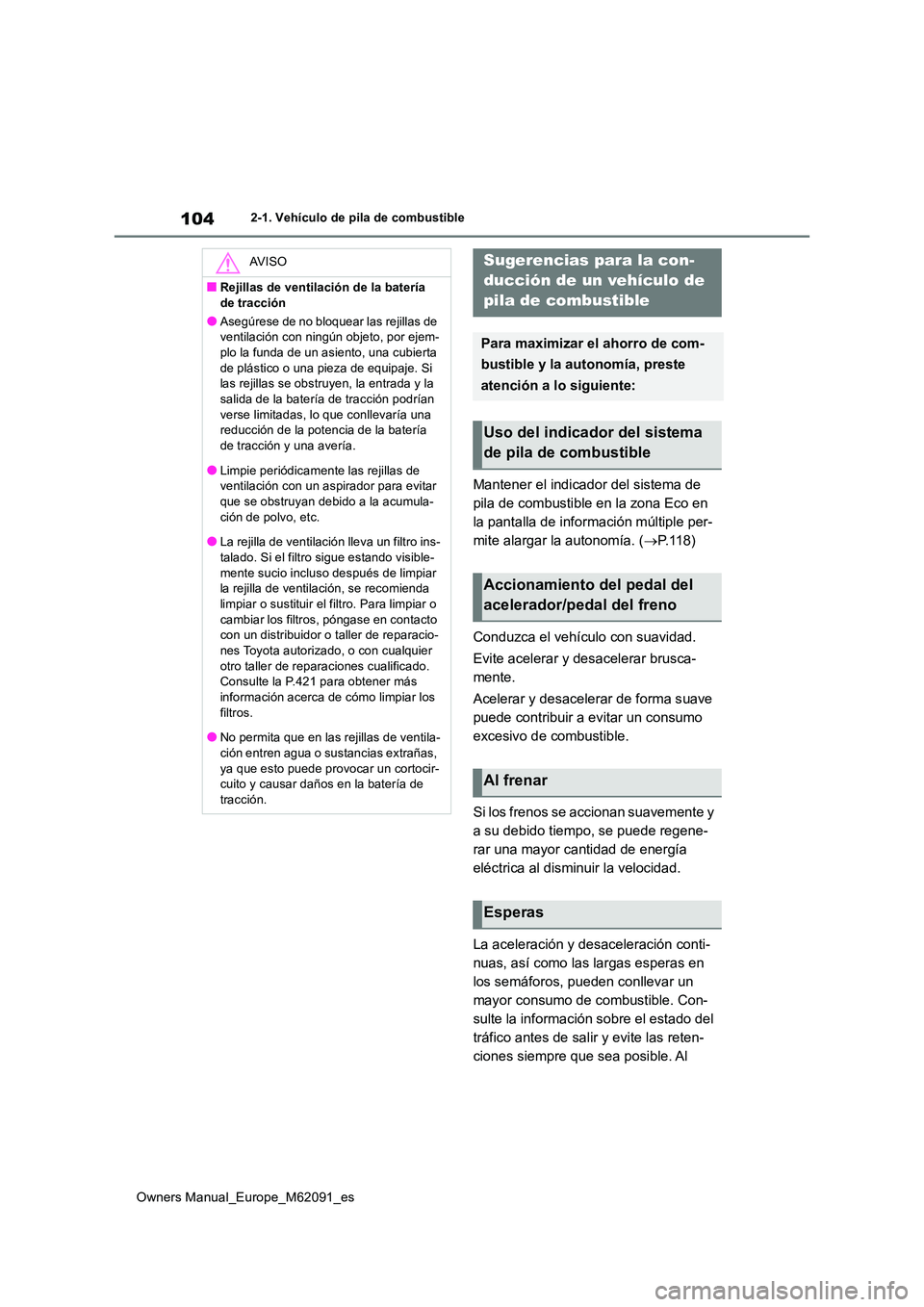

104
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
Mantener el indicador del sistema de
pila de combustible en la zona Eco en
la pantalla de información múltiple per-
mite alargar la autonomía. ( P. 1 1 8 )
Conduzca el vehículo con suavidad.
Evite acelerar y desacelerar brusca-
mente.
Acelerar y desacelerar de forma suave
puede contribuir a evitar un consumo
excesivo de combustible.
Si los frenos se accionan suavemente y
a su debido tiempo, se puede regene-
rar una mayor cantidad de energía
eléctrica al disminuir la velocidad.
La aceleración y desaceleración conti-
nuas, así como las largas esperas en
los semáforos, pueden conllevar un
mayor consumo de combustible. Con-
sulte la información sobre el estado del
tráfico antes de salir y evite las reten-
ciones siempre que sea posible. Al
AV I S O
■Rejillas de ventilación de la batería
de tracción
●Asegúrese de no bloquear las rejillas de ventilación con ningún objeto, por ejem-plo la funda de un asiento, una cubierta
de plástico o una pieza de equipaje. Si las rejillas se obstruyen, la entrada y la salida de la batería de tracción podrían
verse limitadas, lo que conllevaría una reducción de la potencia de la batería de tracción y una avería.
●Limpie periódicamente las rejillas de ventilación con un as pirador para evitar que se obstruyan debido a la acumula-
ción de polvo, etc.
●La rejilla de ventilación lleva un filtro ins- talado. Si el filtro sigue estando visible-
mente sucio incluso después de limpiar la rejilla de ventilación, se recomienda limpiar o sustituir el filtro. Para limpiar o
cambiar los filtros, póngase en contacto con un distribuidor o taller de reparacio-nes Toyota autorizado, o con cualquier
otro taller de reparaciones cualificado. Consulte la P.421 para obtener más información acerca de cómo limpiar los
filtros.
●No permita que en las rejillas de ventila-
ción entren agua o sustancias extrañas, ya que esto puede provocar un cortocir-cuito y causar daños en la batería de
tracción.
Sugerencias para la con-
ducción de un vehículo de
pila de combustible
Para maximizar el ahorro de com-
bustible y la autonomía, preste
atención a lo siguiente:
Uso del indicador del sistema
de pila de combustible
Accionamiento del pedal del
acelerador/pedal del freno
Al frenar
Esperas

105
2
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible
Sistema de pila de combustible

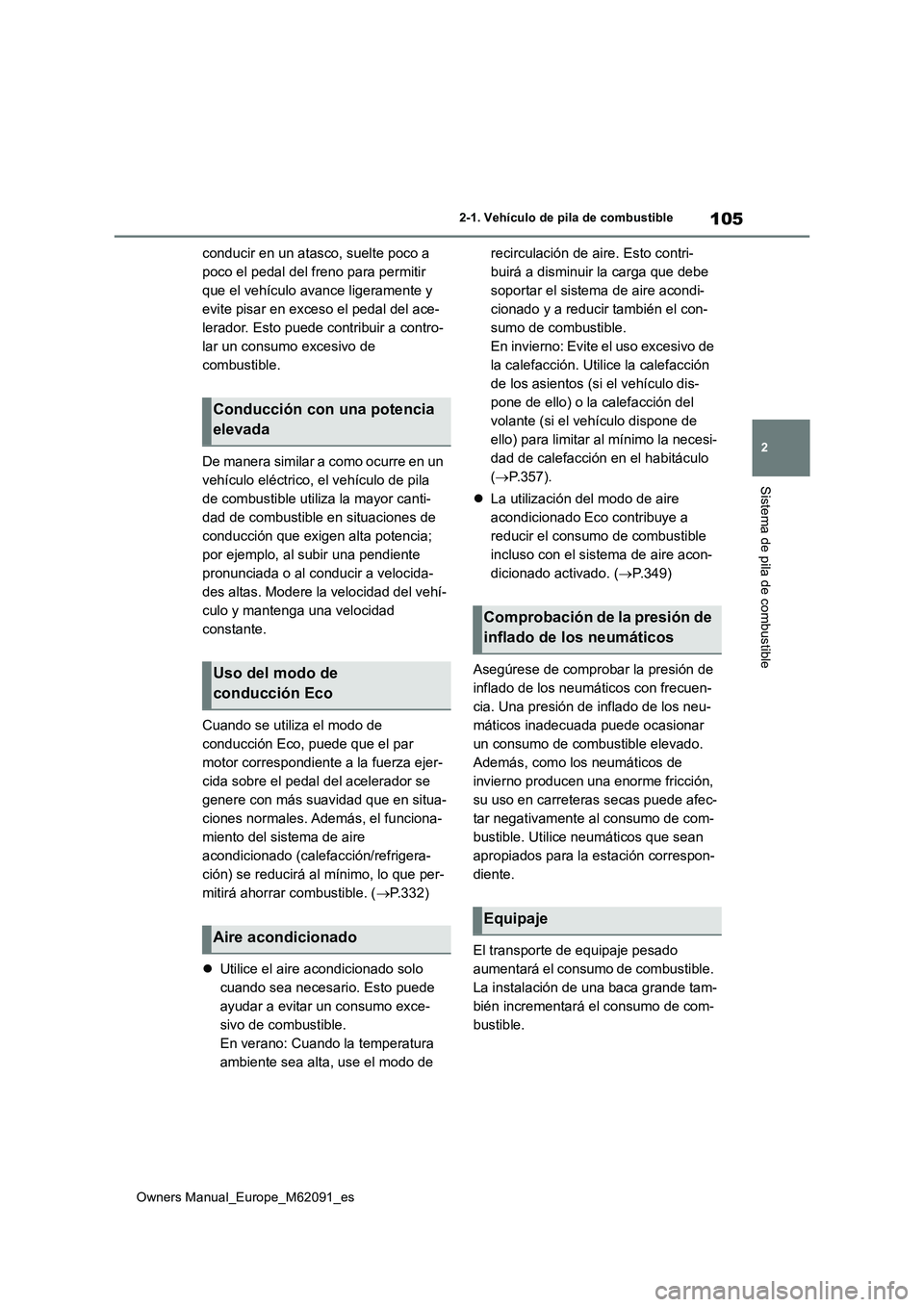

conducir en un atasco, suelte poco a
poco el pedal del freno para permitir
que el vehículo avance ligeramente y
evite pisar en exceso el pedal del ace-
lerador. Esto puede contribuir a contro-
lar un consumo excesivo de
combustible.
De manera similar a como ocurre en un
vehículo eléctrico, el vehículo de pila
de combustible utiliza la mayor canti-
dad de combustible en situaciones de
conducción que exigen alta potencia;
por ejemplo, al subir una pendiente
pronunciada o al conducir a velocida-
des altas. Modere la velocidad del vehí-
culo y mantenga una velocidad
constante.
Cuando se utiliza el modo de
conducción Eco, puede que el par
motor correspondiente a la fuerza ejer-
cida sobre el pedal del acelerador se
genere con más suavidad que en situa-
ciones normales. Además, el funciona-
miento del sistema de aire
acondicionado (calefacción/refrigera-
ción) se reducirá al mínimo, lo que per-
mitirá ahorrar combustible. ( P.332)
 Utilice el aire acondicionado solo
cuando sea necesario. Esto puede
ayudar a evitar un consumo exce-
sivo de combustible.
En verano: Cuando la temperatura
ambiente sea alta, use el modo de
recirculación de aire. Esto contri-
buirá a disminuir la carga que debe
soportar el sistema de aire acondi-
cionado y a reducir también el con-
sumo de combustible.
En invierno: Evite el uso excesivo de
la calefacción. Utilice la calefacción
de los asientos (si el vehículo dis-
pone de ello) o la calefacción del
volante (si el vehículo dispone de
ello) para limitar al mínimo la necesi-
dad de calefacción en el habitáculo
( P.357).
 La utilización del modo de aire
acondicionado Eco contribuye a
reducir el consumo de combustible
incluso con el sistema de aire acon-
dicionado activado. ( P.349)
Asegúrese de comprobar la presión de
inflado de los neumáticos con frecuen-
cia. Una presión de inflado de los neu-
máticos inadecuada puede ocasionar
un consumo de combustible elevado.
Además, como los neumáticos de
invierno producen una enorme fricción,
su uso en carreteras secas puede afec-
tar negativamente al consumo de com-
bustible. Utilice neumáticos que sean
apropiados para la estación correspon-
diente.
El transporte de equipaje pesado
aumentará el consumo de combustible.
La instalación de una baca grande tam-
bién incrementará el consumo de com-
bustible.
Conducción con una potencia
elevada
Uso del modo de
conducción Eco
Aire acondicionado
Comprobación de la presión de
inflado de los neumáticos
Equipaje

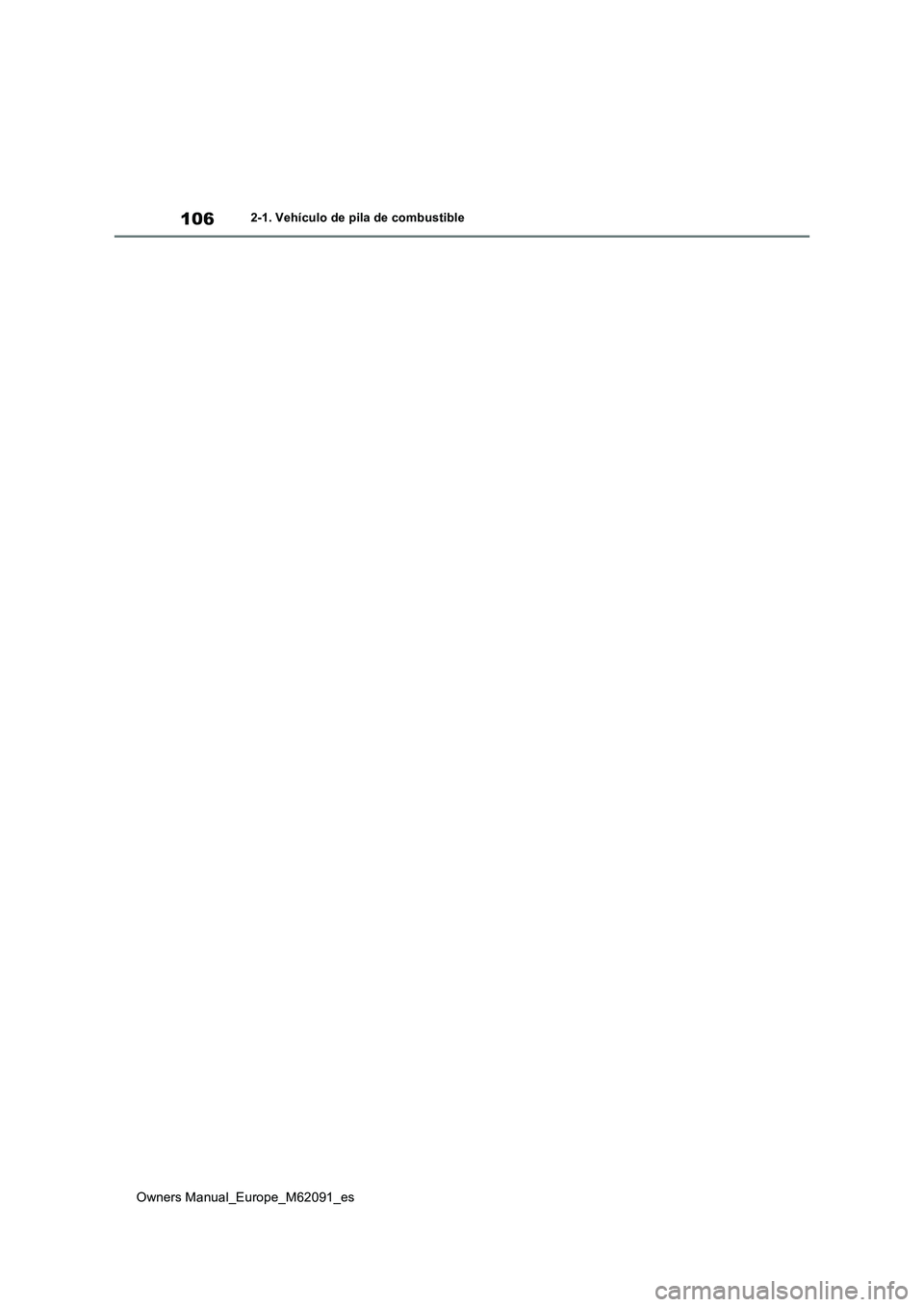

106
Owners Manual_Europe_M62091_es
2-1. Vehículo de pila de combustible

3
107
Owners Manual_Europe_M62091_es

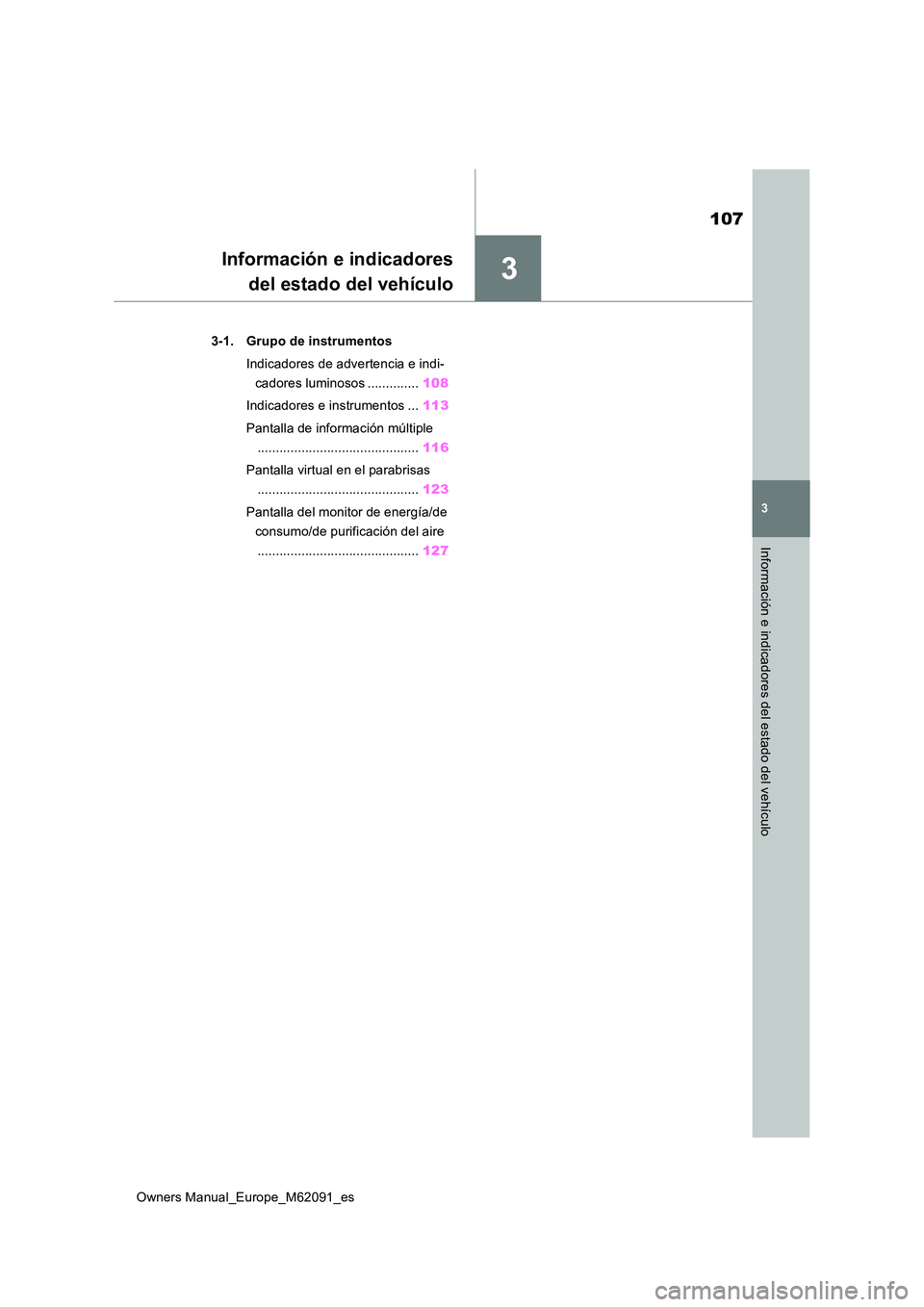

3
Información e indicadores del estado del vehículo
Información e indicadores
del estado del vehículo
3-1. Grupo de instrumentos
Indicadores de advertencia e indi-
cadores luminosos .............. 108
Indicadores e instrumentos ... 113
Pantalla de información múltiple
............................................ 116
Pantalla virtual en el parabrisas
............................................ 123
Pantalla del monitor de energía/de
consumo/de purificación del aire
............................................ 127

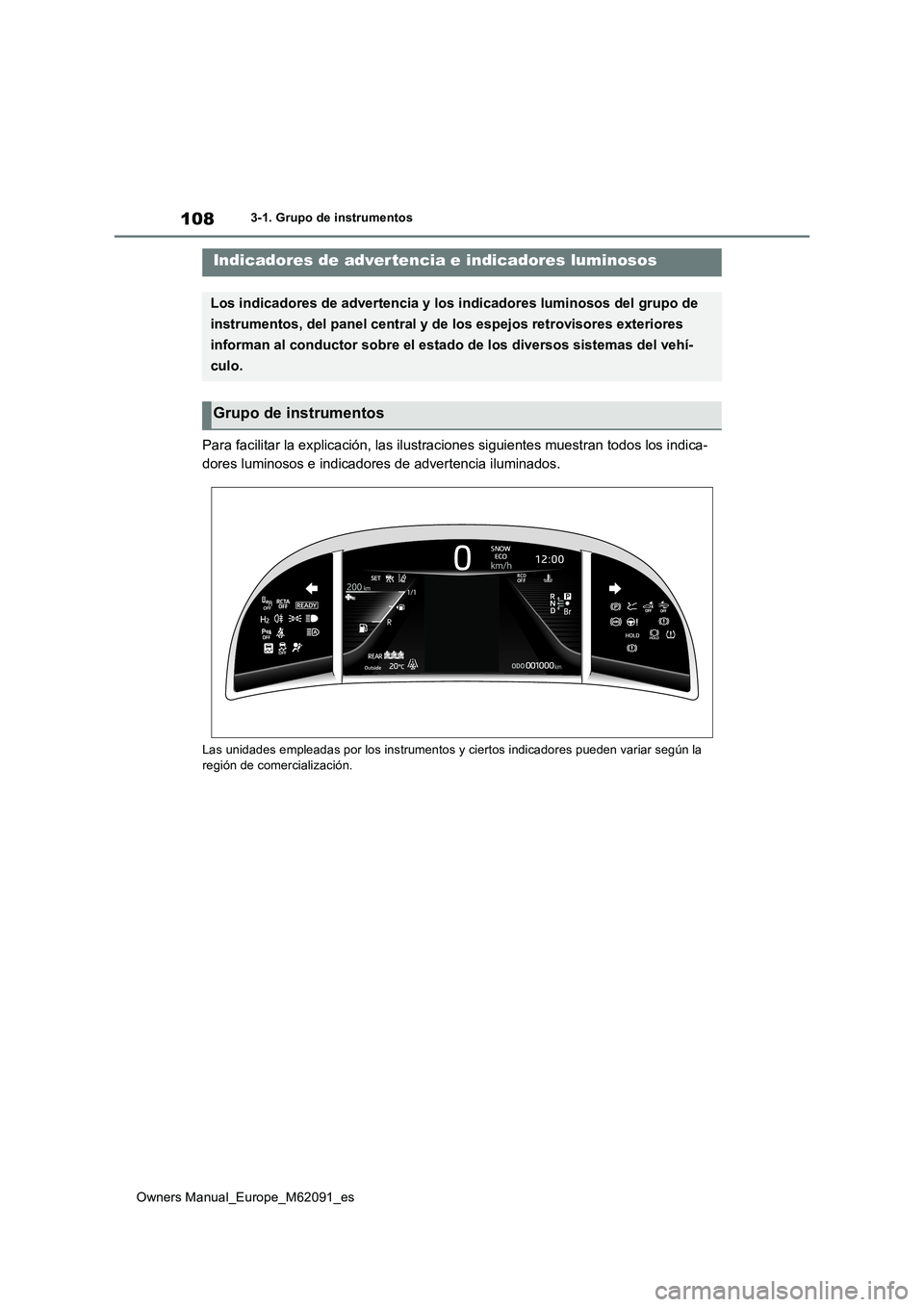

108
Owners Manual_Europe_M62091_es
3-1. Grupo de instrumentos
3-1.Grup o d e ins trumentos
Para facilitar la explicación, las ilustraciones siguientes muestran todos los indica-
dores luminosos e indicadores de advertencia iluminados.
Las unidades empleadas por los ins trumentos y ciertos indicadores pueden variar según la región de comercialización.
Indicadores de advertencia e indicadores luminosos
Los indicadores de advertencia y los indicadores luminosos del grupo de
instrumentos, del panel central y de los espejos retrovisores e xteriores
informan al conductor sobre el estado de los diversos sistemas del vehí-
culo.
Grupo de instrumentos
