TOYOTA PRIUS 2009 Manuel du propriétaire (in French)

359
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(OM47614D)

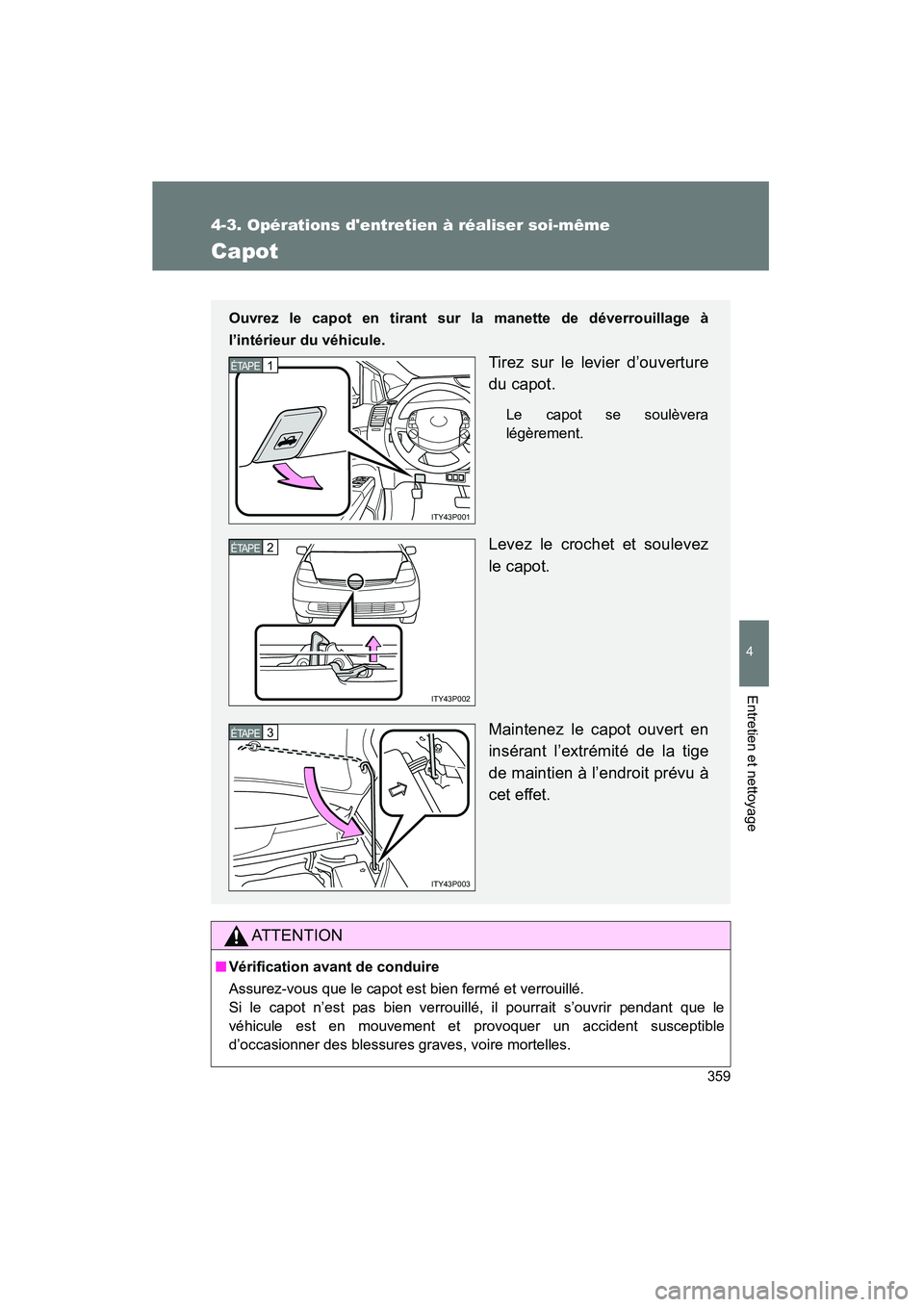

Capot
AT T E N T I O N
■Vérification avant de conduire
Assurez-vous que le capot est bien fermé et verrouillé.
Si le capot n’est pas bien verrouill é, il pourrait s’ouvrir pendant que le
véhicule est en mouvement et provoquer un accident susceptible
d’occasionner des blessures graves, voire mortelles.
Ouvrez le capot en tirant sur la manette de déverrouillage à
l’intérieur du véhicule.
Tirez sur le levier d’ouverture
du capot.
Le capot se soulèvera
légèrement.
Levez le crochet et soulevez
le capot.
Maintenez le capot ouvert en
insérant l’extrémité de la tige
de maintien à l’endroit prévu à
cet effet.
ITY43P001
1 ÉTAPE
ITY43P002
2 ÉTAPE
3 ÉTAPE
ITY43P003
3 ÉTAPE

360
4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(OM47614D)

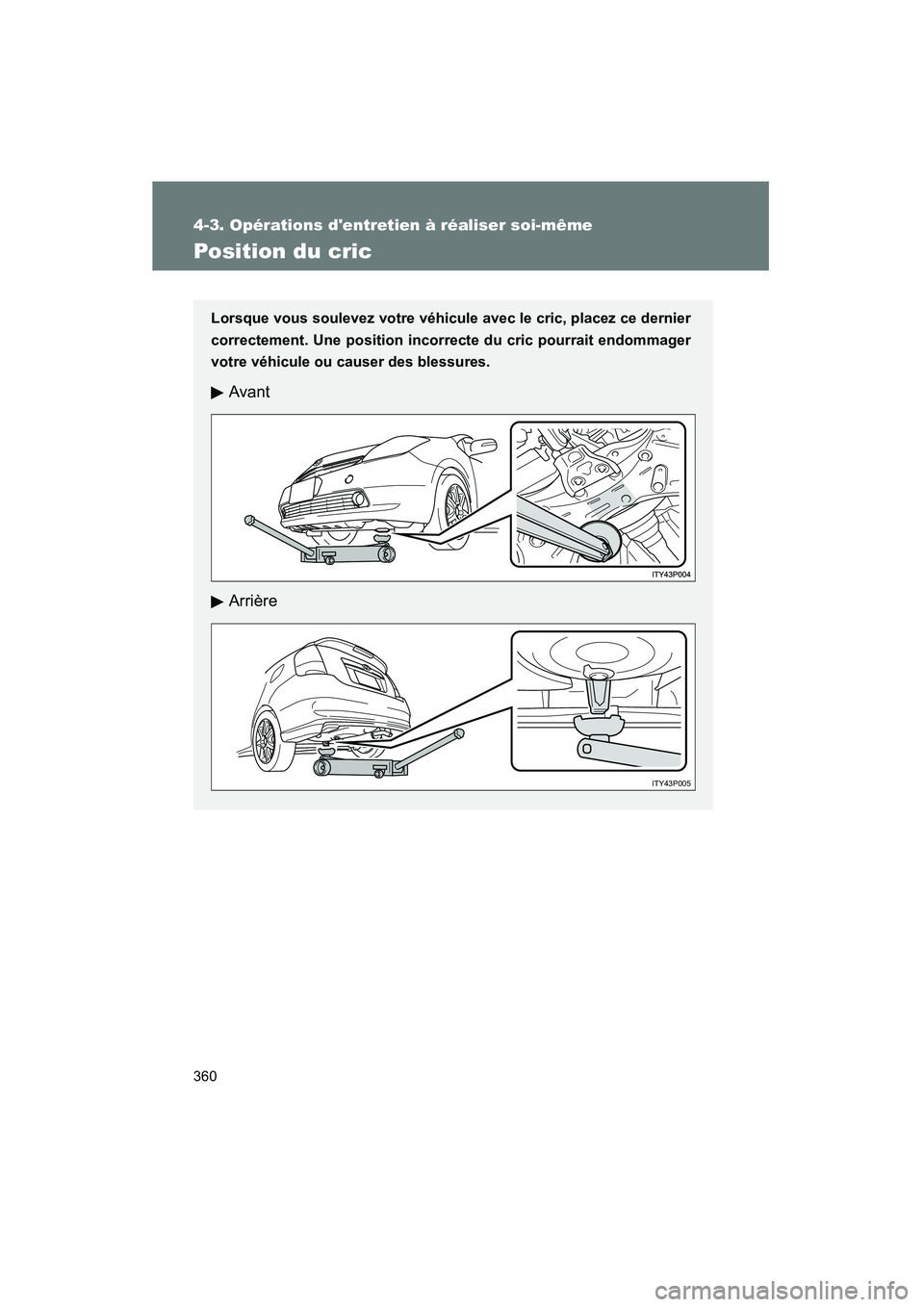

Position du cric
Lorsque vous soulevez votre véhicule avec le cric, placez ce dernier
correctement. Une position incorrecte du cric pourrait endommager
votre véhicule ou causer des blessures.
Avant
Arrière
ITY43P005

361
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(OM47614D)

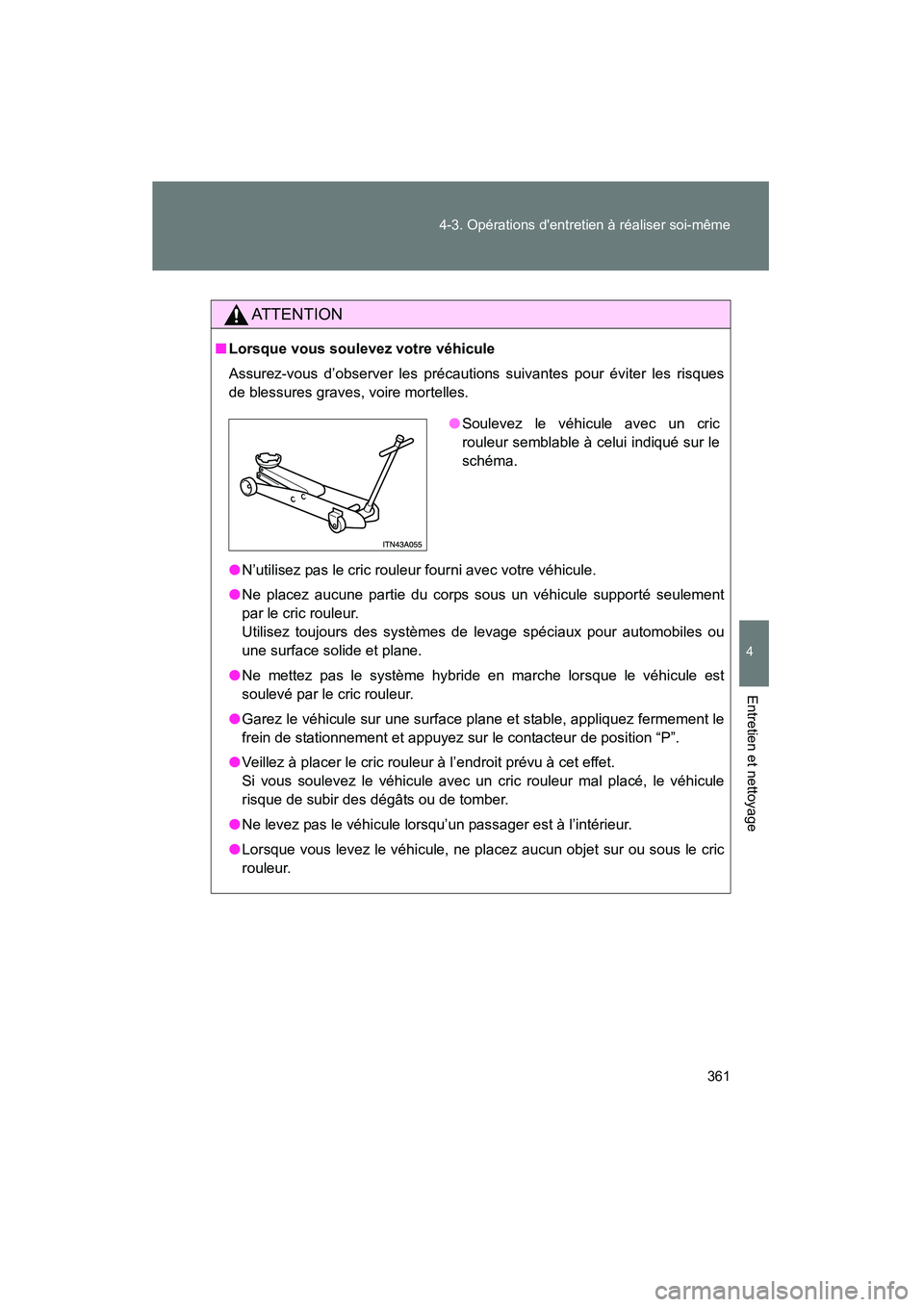

AT T E N T I O N
■
Lorsque vous soulevez votre véhicule
Assurez-vous d’observer les précautions suivantes pour éviter les risques
de blessures graves, voire mortelles.
●N’utilisez pas le cric rouleur fourni avec votre véhicule.
● Ne placez aucune partie du corps sous un véhicule supporté seulement
par le cric rouleur.
Utilisez toujours des systèmes de levage spéciaux pour automobiles ou
une surface solide et plane.
● Ne mettez pas le système hybride en marche lorsque le véhicule est
soulevé par le cric rouleur.
● Garez le véhicule sur une surface plane et stable, appliquez fermement le
frein de stationnement et appuyez sur le contacteur de position “P”.
● Veillez à placer le cric rouleur à l’endroit prévu à cet effet.
Si vous soulevez le véhicule avec un cric rouleur mal placé, le véhicule
risque de subir des dégâts ou de tomber.
● Ne levez pas le véhicule lorsqu’un passager est à l’intérieur.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric
rouleur.
●Soulevez le véhicule avec un cric
rouleur semblable à celui indiqué sur le
schéma.

362
4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(OM47614D)

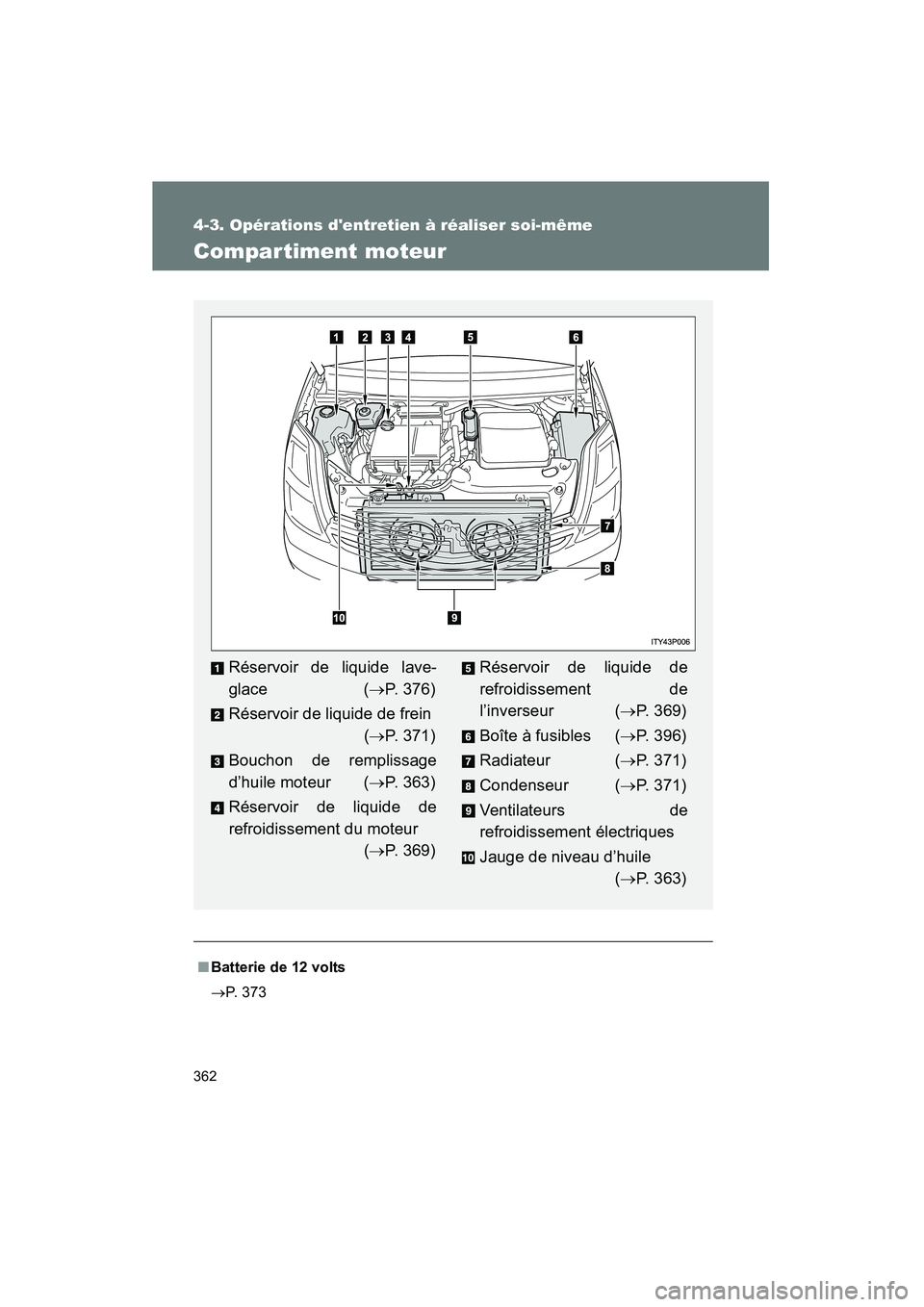

Compar timent moteur
■Batterie de 12 volts
→ P. 373
Réservoir de liquide lave-
glace ( →P. 376)
Réservoir de liquide de frein (→P. 371)
Bouchon de remplissage
d’huile moteur ( →P. 363)
Réservoir de liquide de
refroidissement du moteur (→P. 369)Réservoir de liquide de
refroidissement de
l’inverseur ( →P. 369)
Boîte à fusibles ( →P. 396)
Radiateur ( →P. 371)
Condenseur ( →P. 371)
Ventilateurs de
refroidissement électriques
Jauge de niveau d’huile (→P. 363)

363
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(OM47614D)

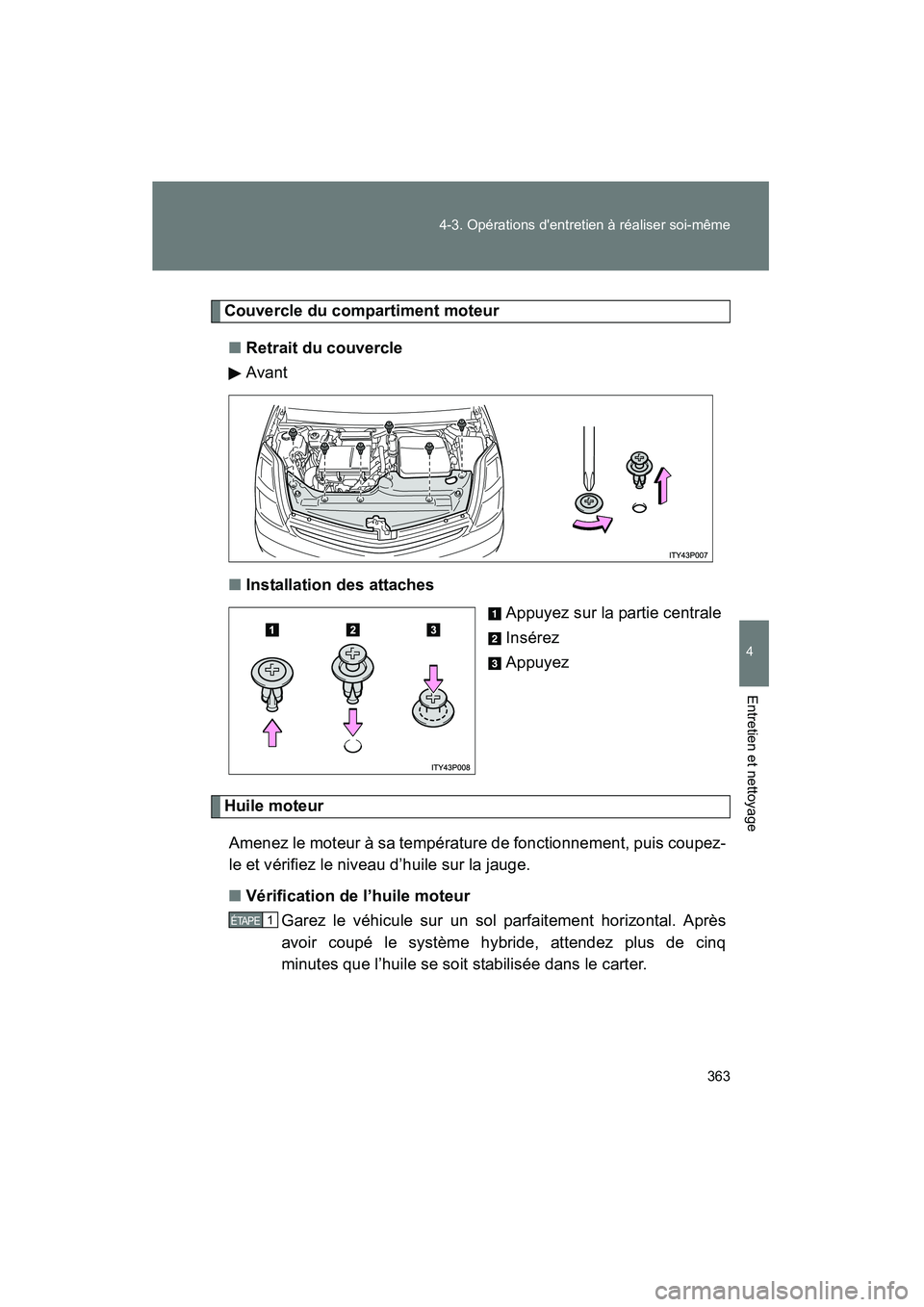

Couvercle du compartiment moteur
■ Retrait du couvercle
Avant
■ Installation des attaches
Appuyez sur la partie centrale
Insérez
Appuyez
Huile moteur
Amenez le moteur à sa température de fonctionnement, puis coupez-
le et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal. Après
avoir coupé le système hybride, attendez plus de cinq
minutes que l’huile se soit stabilisée dans le carter.
1 ÉTAPE

364 4-3. Opérations d'entretien à réaliser soi-même

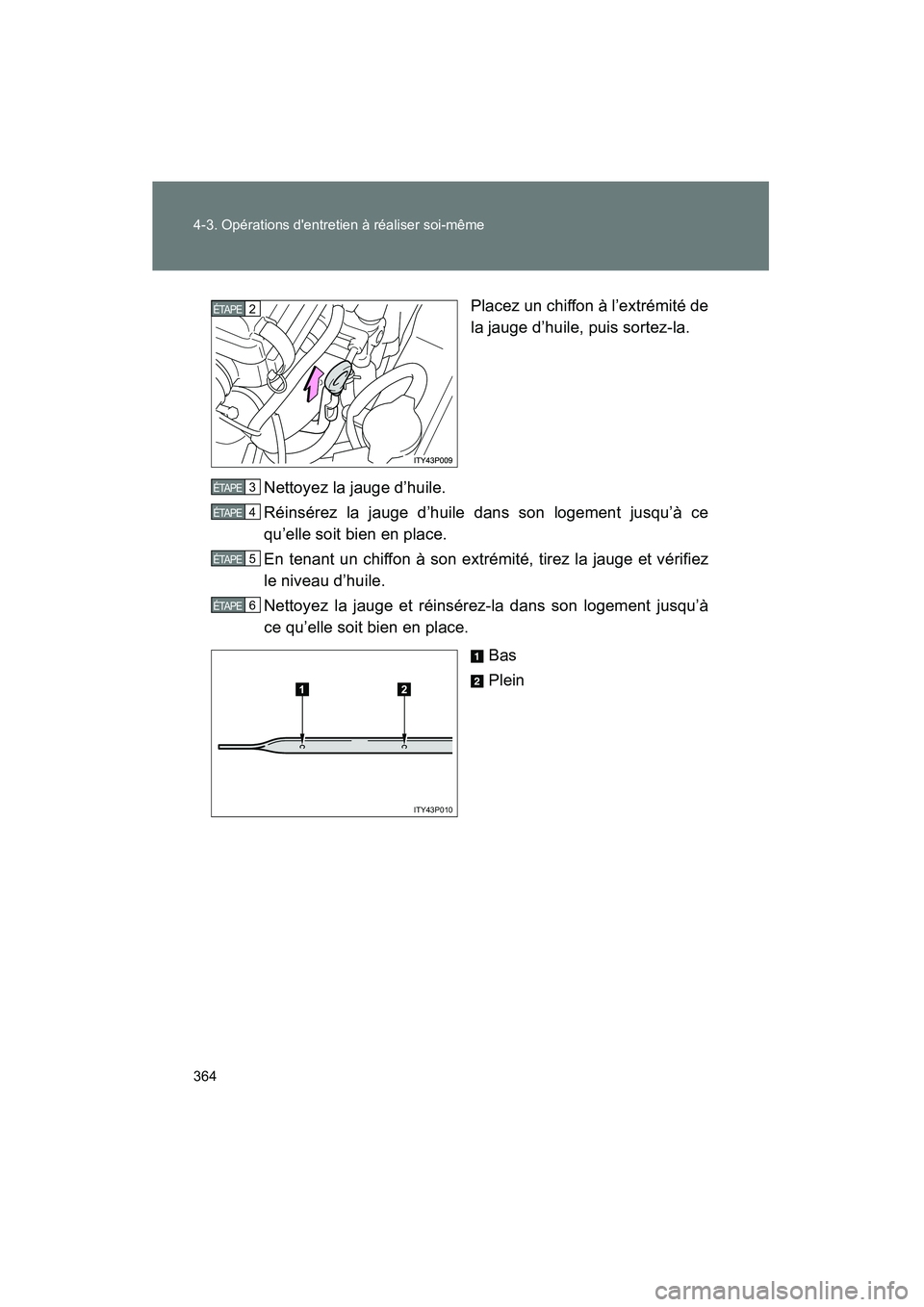

PRIUS_D_(OM47614D)Placez un chiffon à l’extrémité de
la jauge d’huile, puis sortez-la.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son logement jusqu’à ce
qu’elle soit bien en place.
En tenant un chiffon à son extrémité, tirez la jauge et vérifiez
le niveau d’huile.
Nettoyez la jauge et réinsérez-la dans son logement jusqu’à
ce qu’elle soit bien en place. Bas
Plein
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
ITY43P010

365
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(OM47614D)
■

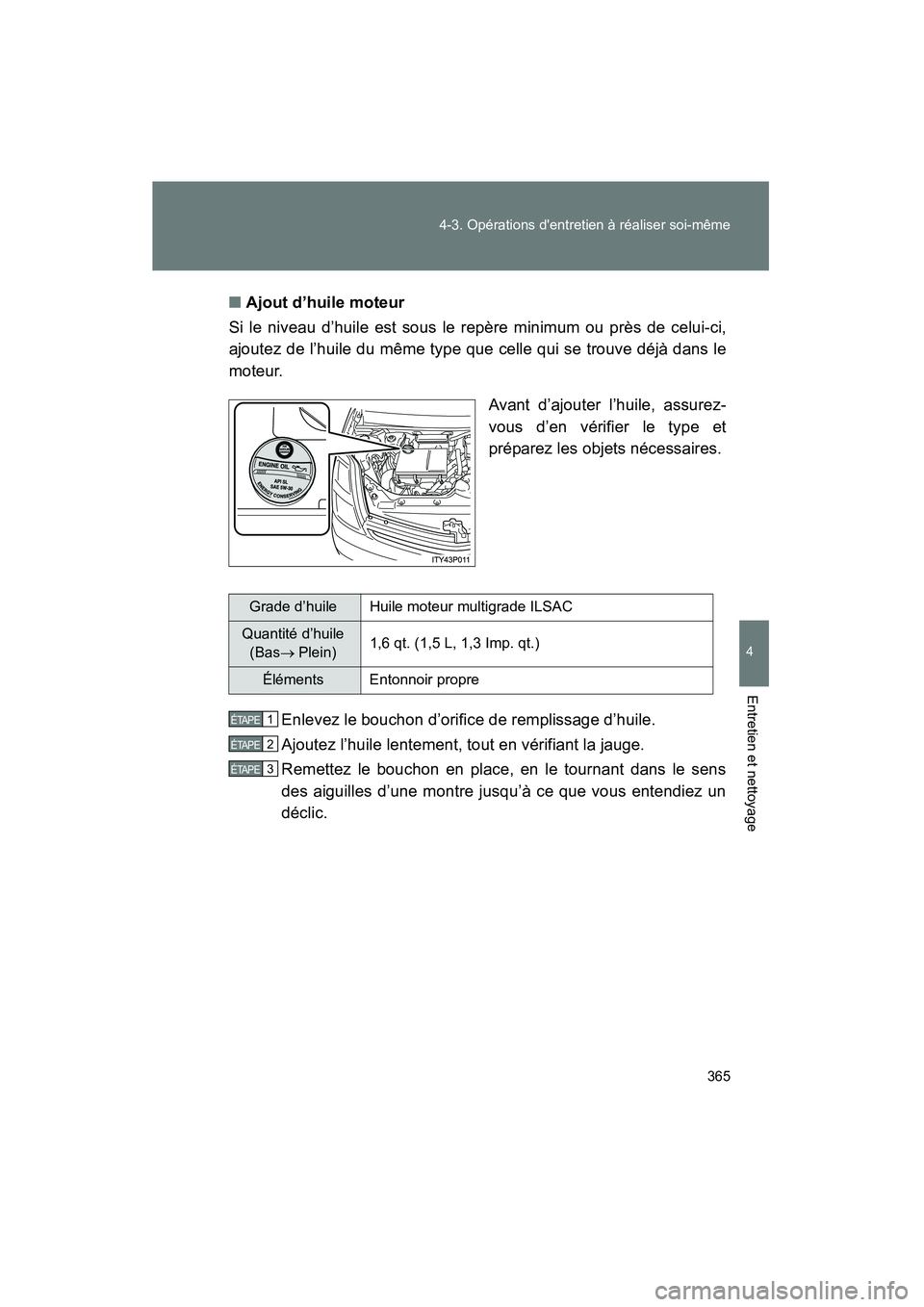

Ajout d’huile moteur
Si le niveau d’huile est sous le repère minimum ou près de celui-ci,
ajoutez de l’huile du même type que celle qui se trouve déjà dans le
moteur.
Avant d’ajouter l’huile, assurez-
vous d’en vérifier le type et
préparez les objets nécessaires.
Enlevez le bouchon d’orifice de remplissage d’huile.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon en place, en le tournant dans le sens
des aiguilles d’une montre jusqu’à ce que vous entendiez un
déclic.
Grade d’huileHuile moteur multigrade ILSAC
Quantité d’huile (Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp. qt.)
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

366 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(OM47614D)■

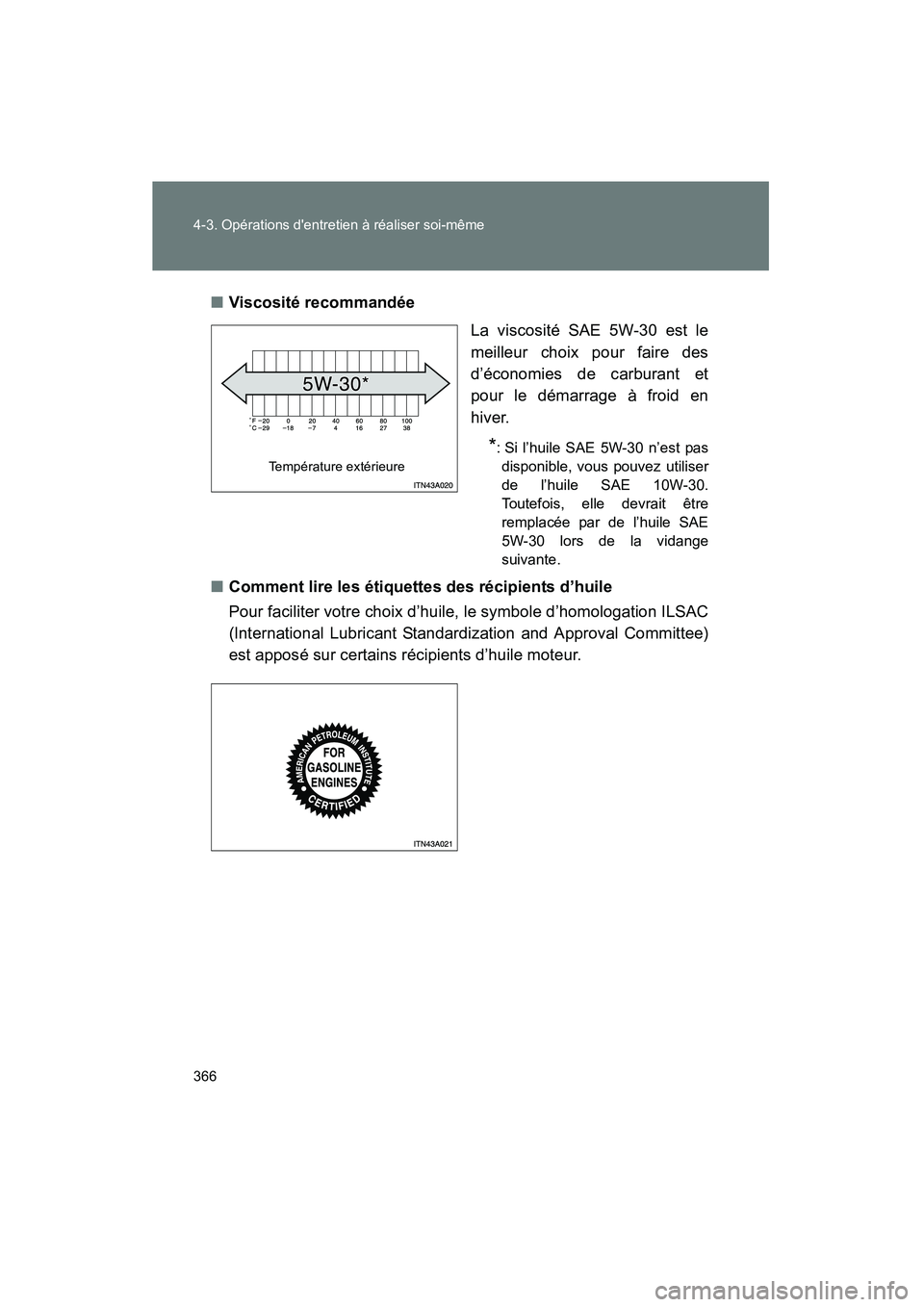

Viscosité recommandée
La viscosité SAE 5W-30 est le
meilleur choix pour faire des
d’économies de carburant et
pour le démarrage à froid en
hiver.
*: Si l’huile SAE 5W-30 n’est pasdisponible, vous pouvez utiliser
de l’huile SAE 10W-30.
Toutefois, elle devrait être
remplacée par de l’huile SAE
5W-30 lors de la vidange
suivante.
■ Comment lire les étiquettes des récipients d’huile
Pour faciliter votre choix d’huile, le symbole d’homologation ILSAC
(International Lubricant Standardization and Approval Committee)
est apposé sur certains récipients d’huile moteur.
Température extérieure

367
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(OM47614D)
■

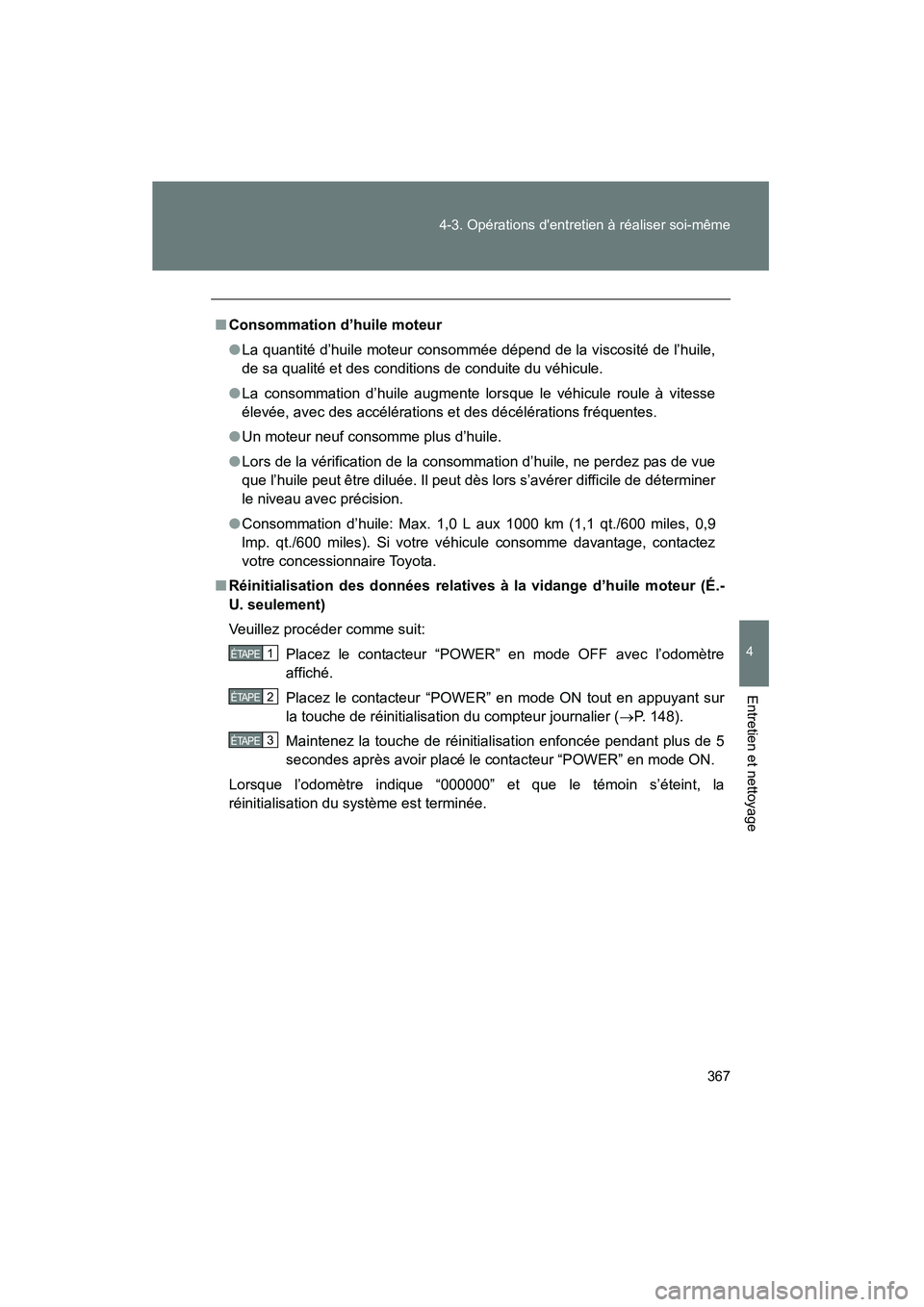

Consommation d’huile moteur
●La quantité d’huile moteur consommée dépend de la viscosité de l’huile,
de sa qualité et des conditions de conduite du véhicule.
● La consommation d’huile augmente lorsque le véhicule roule à vitesse
élevée, avec des accélérations et des décélérations fréquentes.
● Un moteur neuf consomme plus d’huile.
● Lors de la vérification de la consommation d’huile, ne perdez pas de vue
que l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer
le niveau avec précision.
● Consommation d’huile: Max. 1,0 L aux 1000 km (1,1 qt./600 miles, 0,9
lmp. qt./600 miles). Si votre véhicule consomme davantage, contactez
votre concessionnaire Toyota.
■ Réinitialisation des données relatives à la vidange d’huile moteur (É.-
U. seulement)
Veuillez procéder comme suit:
Placez le contacteur “POWER” en mode OFF avec l’odomètre
affiché.
Placez le contacteur “POWER” en mode ON tout en appuyant sur
la touche de réinitialisation du compteur journalier ( →P. 148).
Maintenez la touche de réinitialisation enfoncée pendant plus de 5
secondes après avoir placé le contacteur “POWER” en mode ON.
Lorsque l’odomètre indique “000000” et que le témoin s’éteint, la
réinitialisation du système est terminée.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

368 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(OM47614D)

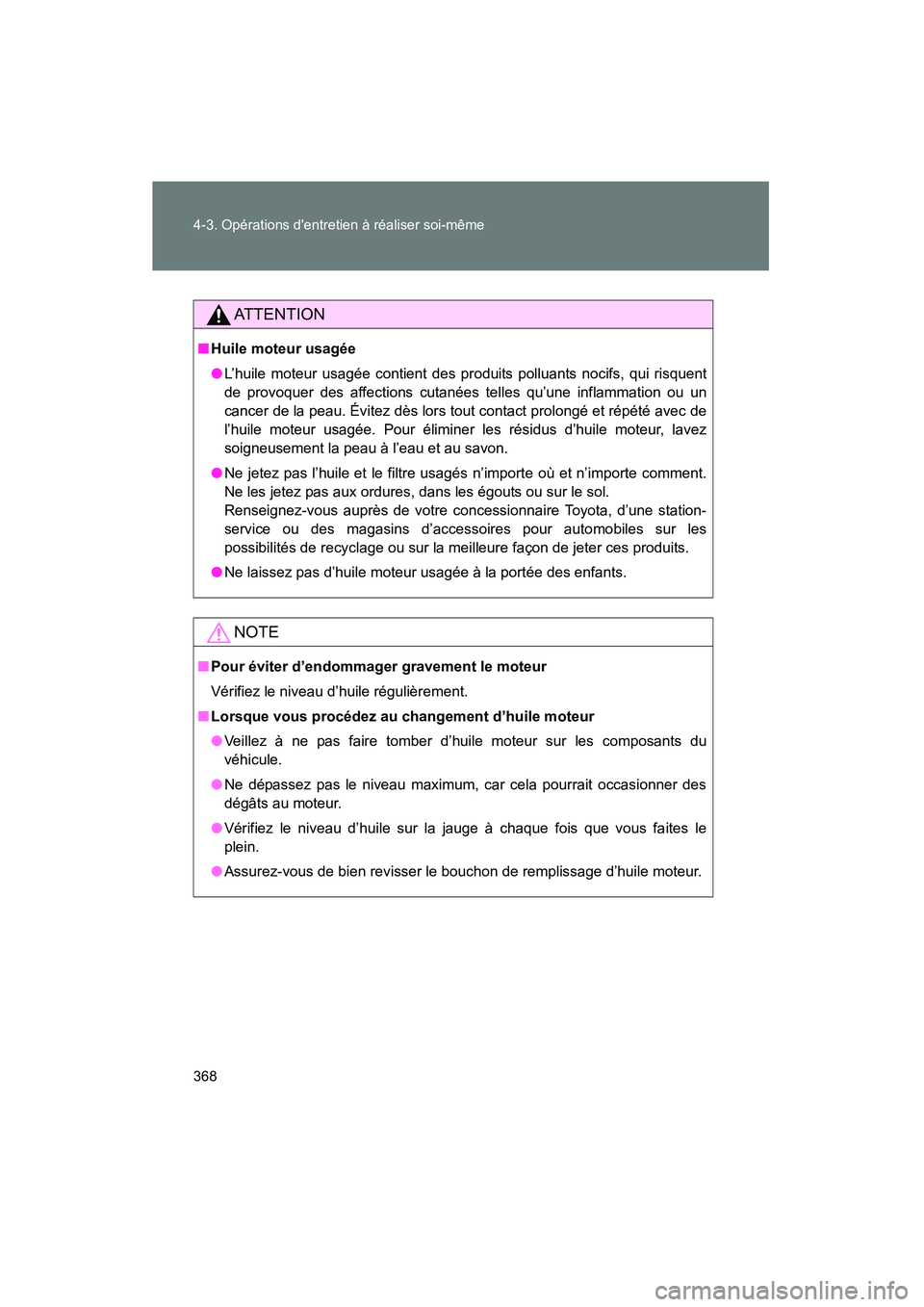

AT T E N T I O N
■Huile moteur usagée
● L’huile moteur usagée contient des produits polluants nocifs, qui risquent
de provoquer des affections cutanées telles qu’une inflammation ou un
cancer de la peau. Évitez dès lors tout contact prolongé et répété avec de
l’huile moteur usagée. Pour éliminer les résidus d’huile moteur, lavez
soigneusement la peau à l’eau et au savon.
● Ne jetez pas l’huile et le filtre usagés n’importe où et n’importe comment.
Ne les jetez pas aux ordures, dans les égouts ou sur le sol.
Renseignez-vous auprès de votre concessionnaire Toyota, d’une station-
service ou des magasins d’accessoires pour automobiles sur les
possibilités de recyclage ou sur la meilleure façon de jeter ces produits.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommage r gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■ Lorsque vous procédez au changement d’huile moteur
● Veillez à ne pas faire tomber d’huile moteur sur les composants du
véhicule.
● Ne dépassez pas le niveau maximum, car cela pourrait occasionner des
dégâts au moteur.
● Vérifiez le niveau d’huile sur la jauge à chaque fois que vous faites le
plein.
● Assurez-vous de bien revisser le bouchon de remplissage d’huile moteur.
