TOYOTA PRIUS 2012 Manuel du propriétaire (in French)

429
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

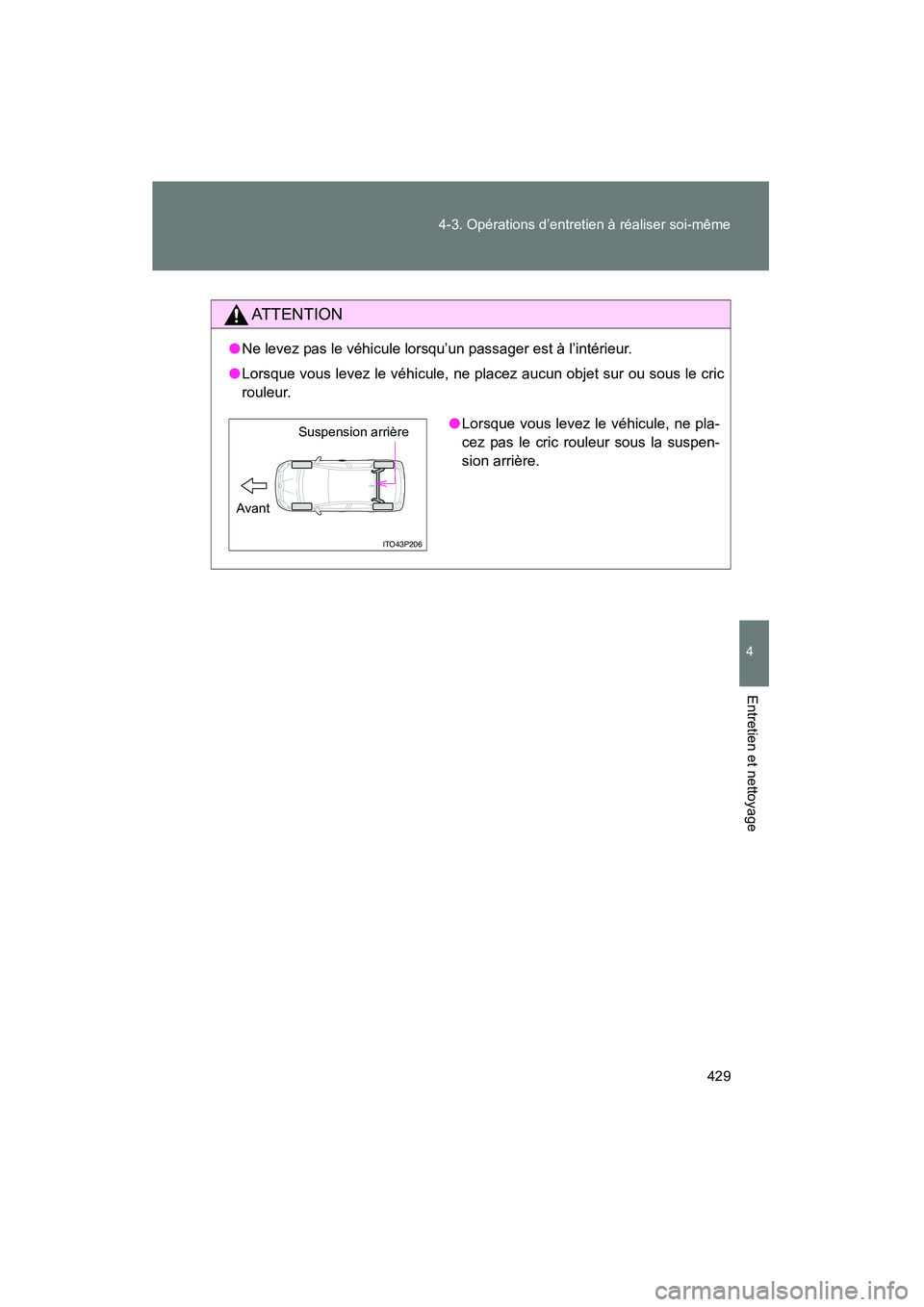

AT T E N T I O N
●
Ne levez pas le véhicule lorsqu’un passager est à l’intérieur.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le \
cric
rouleur.
●Lorsque vous levez le véhicule, ne pla-
cez pas le cric rouleur sous la suspen-
sion arrière.
ITO43P206
Suspension arrière
Avant

430
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

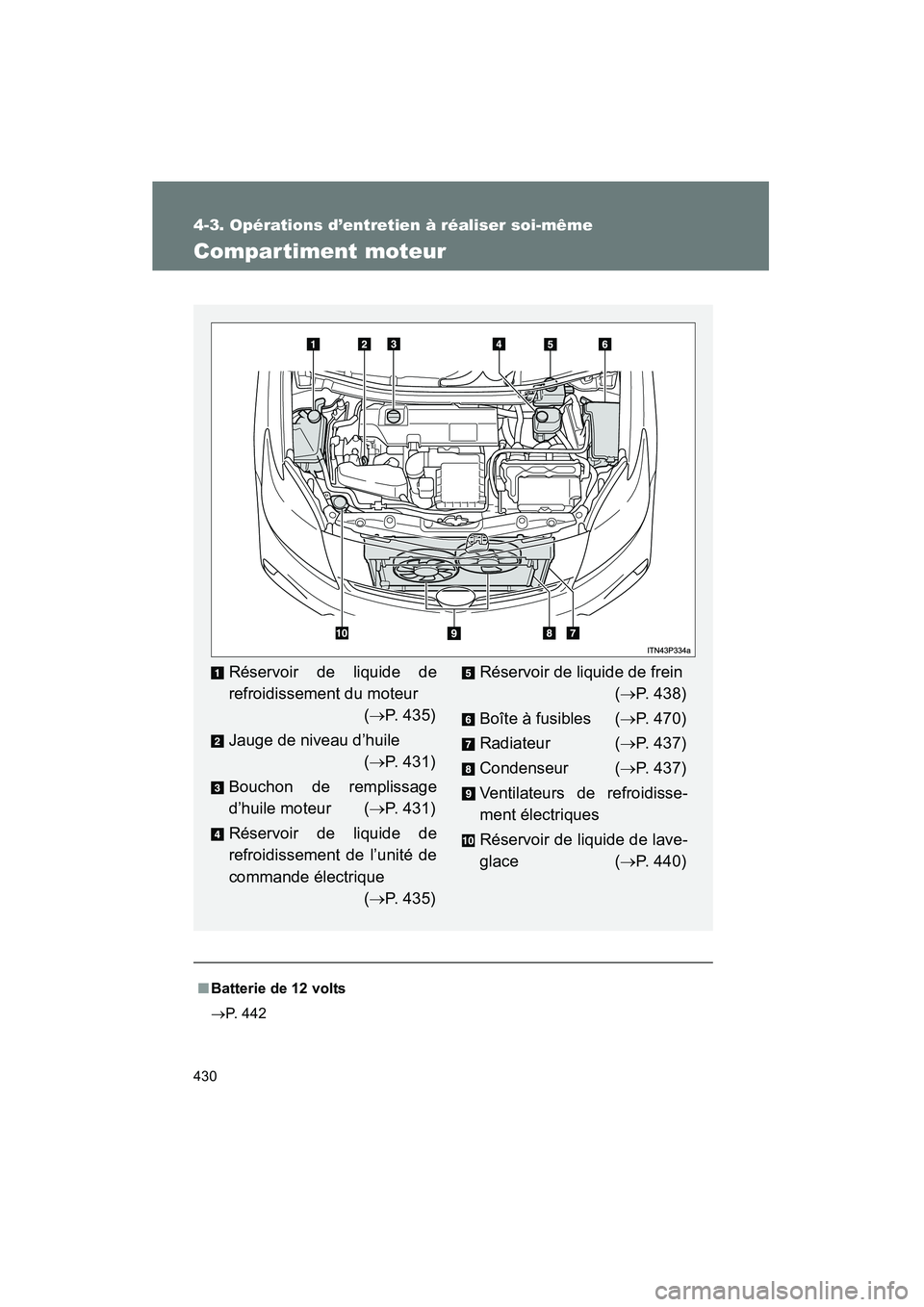

Compartiment moteur
■Batterie de 12 volts
→ P. 442
Réservoir de liquide de
refroidissement du moteur
(→ P. 435)
Jauge de niveau d’huile (→ P. 431)
Bouchon de remplissage
d’huile moteur ( →P. 431)
Réservoir de liquide de
refroidissement de l’unité de
commande électrique (→ P. 435)Réservoir de liquide de frein
(→ P. 438)
Boîte à fusibles (→ P. 470)
Radiateur ( →P. 437)
Condenseur ( →P. 437)
Ventilateurs de refroidisse-
ment électriques
Réservoir de liquide de lave-
glace (→ P. 440)

431
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

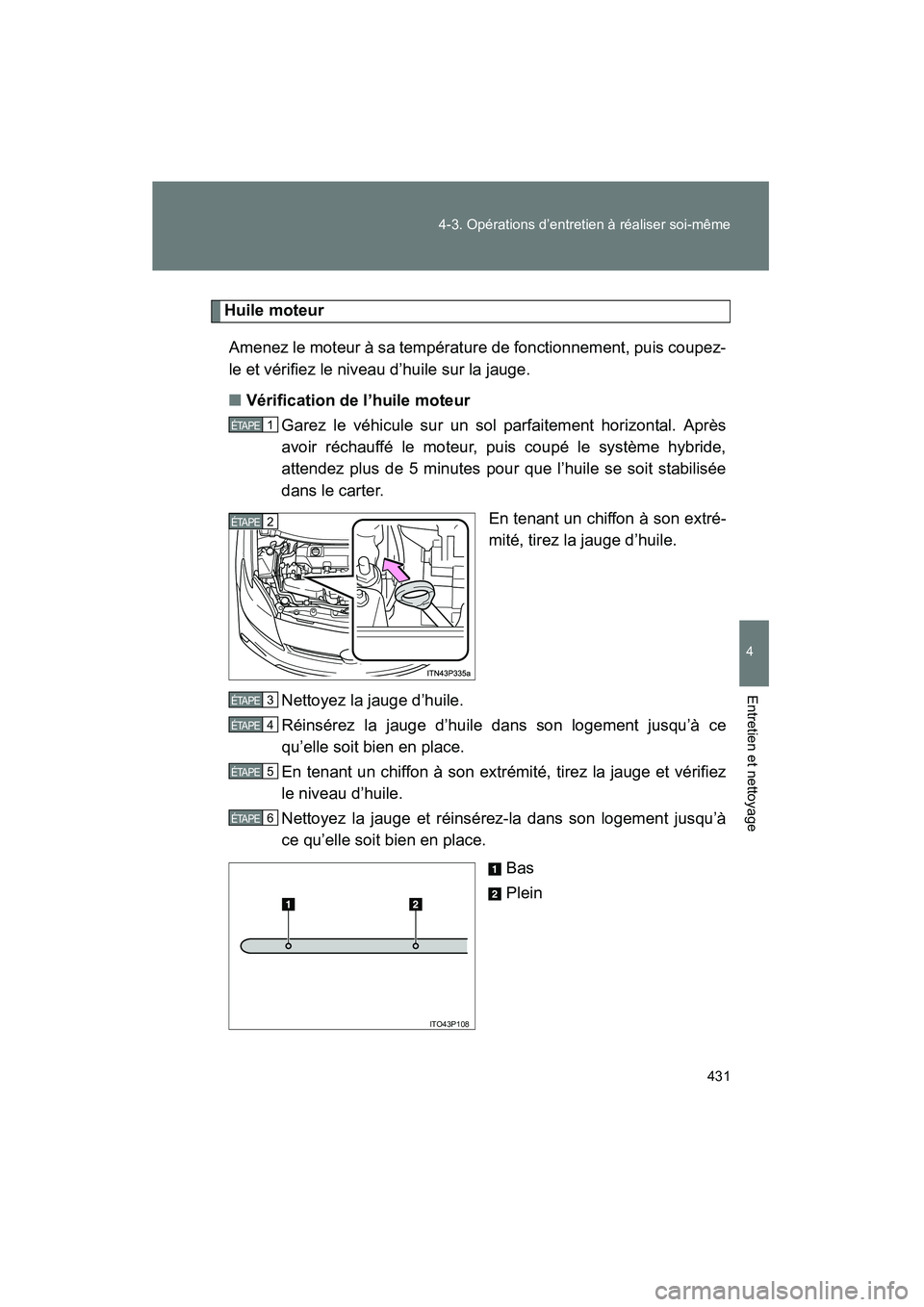

Huile moteur
Amenez le moteur à sa températ ure de fonctionnement, puis coupez-
le et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal. Après
avoir réchauffé le moteur, puis coupé le système hybride,
attendez plus de 5 minutes pour que l’huile se soit stabilisée
dans le carter.
En tenant un chiffon à son extré-
mité, tirez la jauge d’huile.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son logement jusqu’à ce
qu’elle soit bien en place.
En tenant un chiffon à son extr émité, tirez la jauge et vérifiez
le niveau d’huile.
Nettoyez la jauge et réinsérez-la dans son logement jusqu’à
ce qu’elle soit bien en place.
Bas
Plein
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE
ITO43P108

432 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

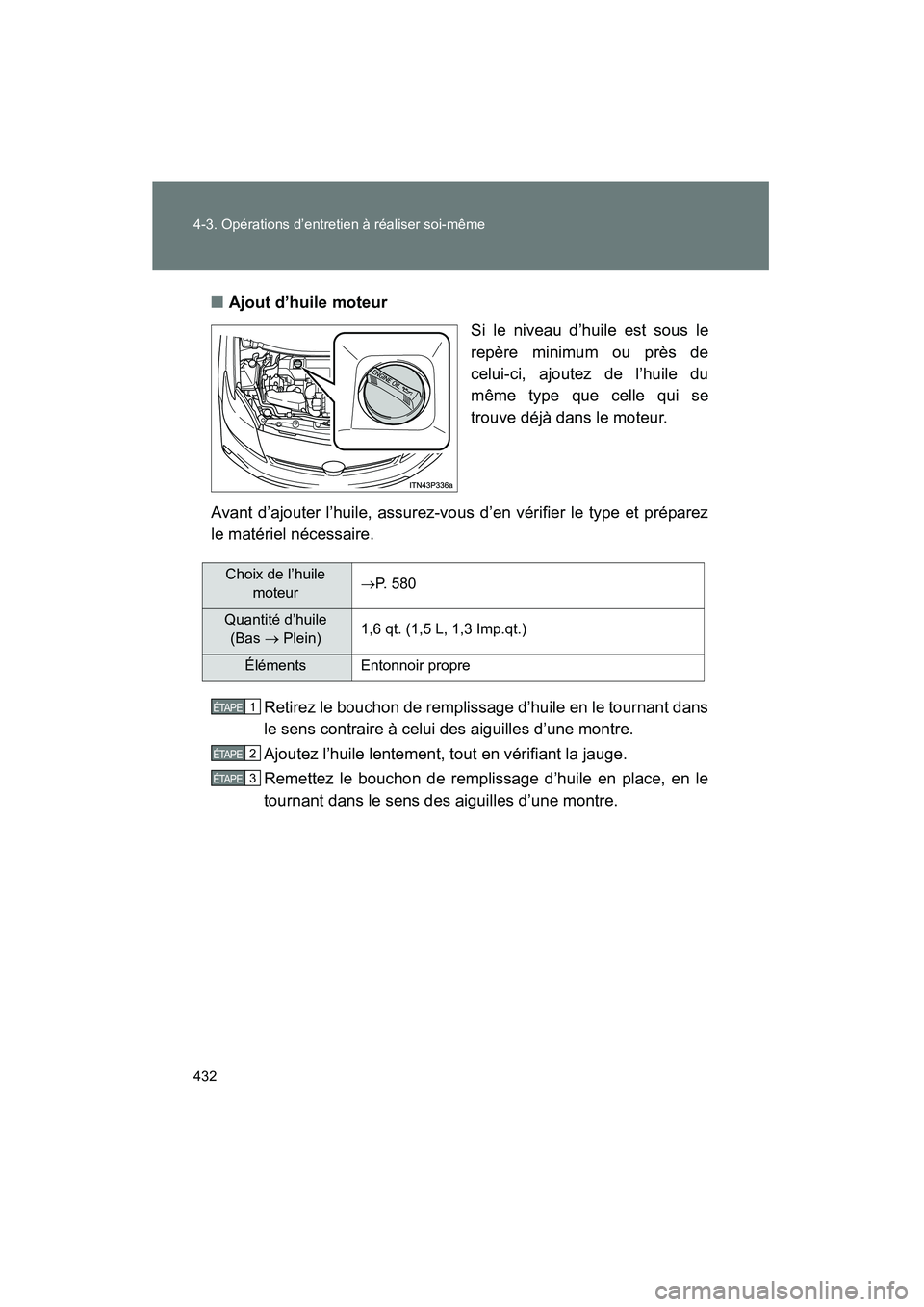

■Ajout d’huile moteur
Si le niveau d’huile est sous le
repère minimum ou près de
celui-ci, ajoutez de l’huile du
même type que celle qui se
trouve déjà dans le moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez
le matériel nécessaire.
Retirez le bouchon de remplissage d’huile en le tournant dans
le sens contraire à celui des aiguilles d’une montre.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon de remplissage d’huile en place, en le
tournant dans le sens des aiguilles d’une montre.
Choix de l’huile moteur→P. 5 8 0
Quantité d’huile
(Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp.qt.)
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

433
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
■

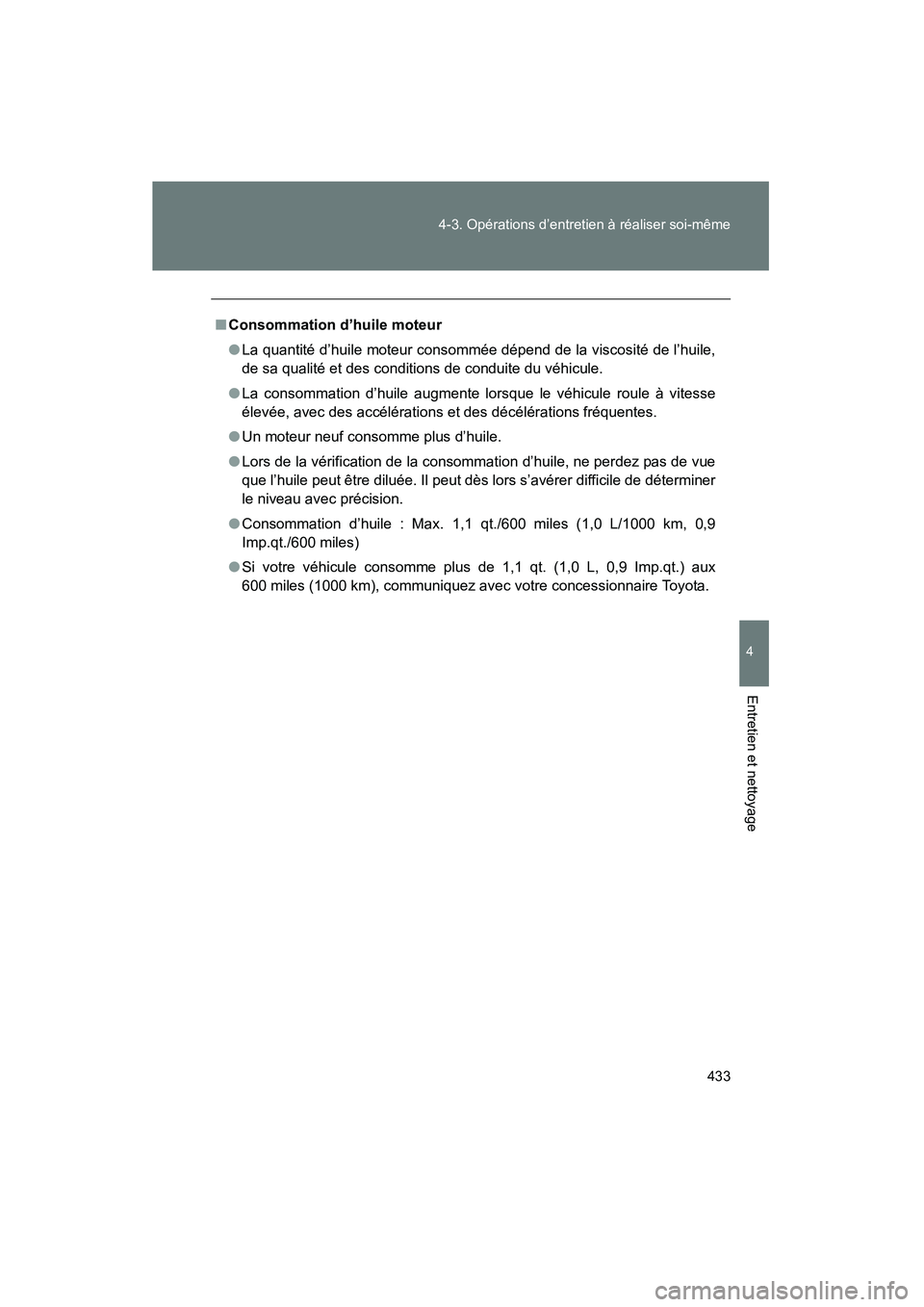

Consommation d’huile moteur
● La quantité d’huile moteur consommée dépend de la viscosité de l’huile,
de sa qualité et des conditions de conduite du véhicule.
● La consommation d’huile augmente lorsque le véhicule roule à vitesse
élevée, avec des accélérations et des décélérations fréquentes.
● Un moteur neuf consomme plus d’huile.
● Lors de la vérification de la consommation d’huile, ne perdez pas de vue
que l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer
le niveau avec précision.
● Consommation d’huile : Max. 1,1 qt./600 miles (1,0 L/1000 km, 0,9
Imp.qt./600 miles)
● Si votre véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 Imp.qt.) aux
600 miles (1000 km), communiquez avec votre concessionnaire Toyota.

434 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

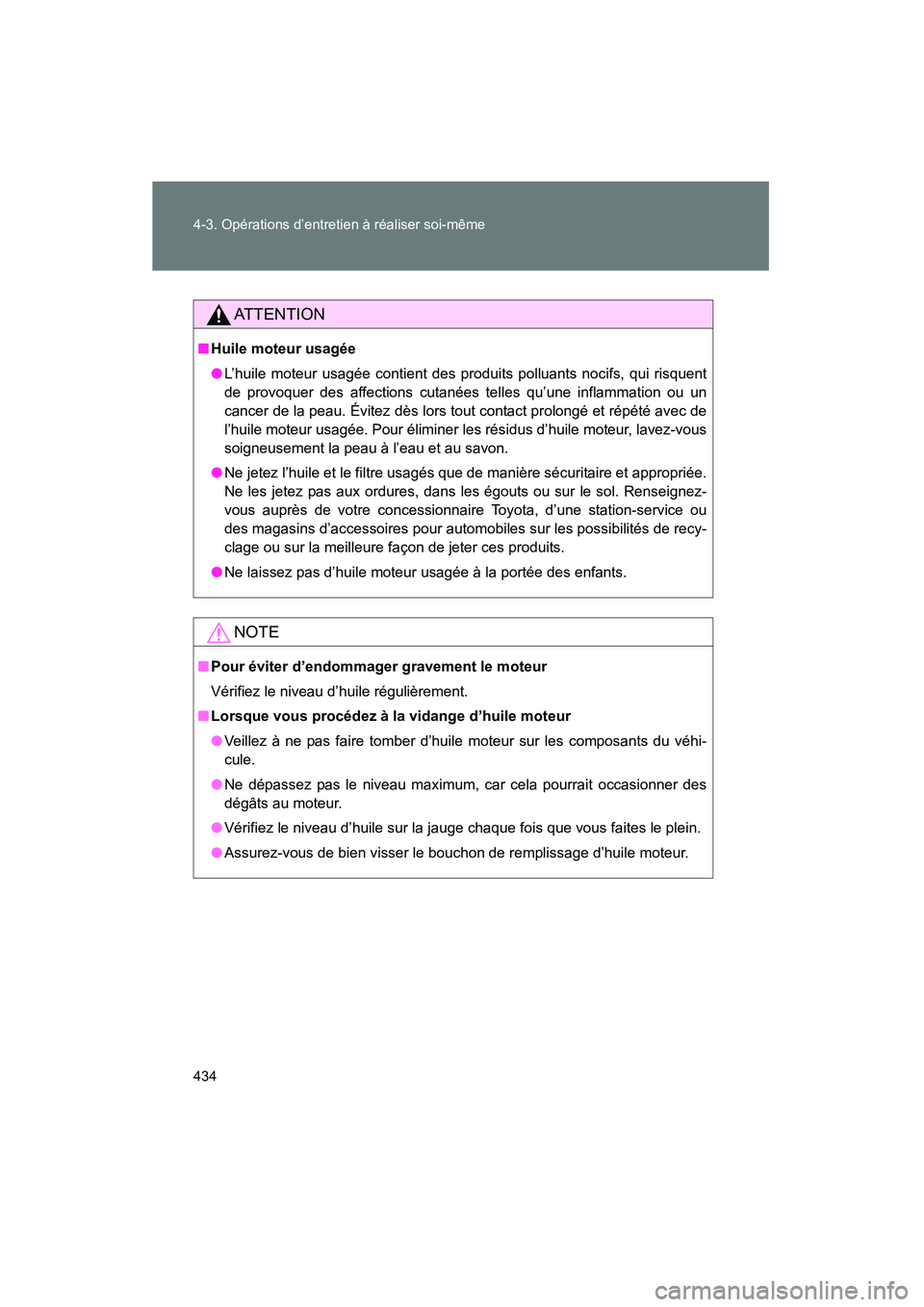

AT T E N T I O N
■Huile moteur usagée
● L’huile moteur usagée contient des produits polluants nocifs, qui risquent
de provoquer des affections cutanées telles qu’une inflammation ou un
cancer de la peau. Évitez dès lors tout contact prolongé et répété avec de
l’huile moteur usagée. Pour éliminer les résidus d’huile moteur, lavez-vous
soigneusement la peau à l’eau et au savon.
● Ne jetez l’huile et le filtre usagés que de manière sécuritaire et appropriée.
Ne les jetez pas aux ordures, dans les égouts ou sur le sol. Renseignez-
vous auprès de votre concessionnaire Toyota, d’une station-service ou
des magasins d’accessoires pour automobiles sur les possibilités de recy-
clage ou sur la meilleure façon de jeter ces produits.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
NOTE
■Pour éviter d’endommag er gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■ Lorsque vous procédez à la vidange d’huile moteur
● Veillez à ne pas faire tomber d’huile moteur sur les composants du véhi-
cule.
● Ne dépassez pas le niveau maximum, car cela pourrait occasionner des
dégâts au moteur.
● Vérifiez le niveau d’huile sur la jauge chaque fois que vous faite\
s le plein.
● Assurez-vous de bien visser le bouchon de remplissage d’huile moteur.

435
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

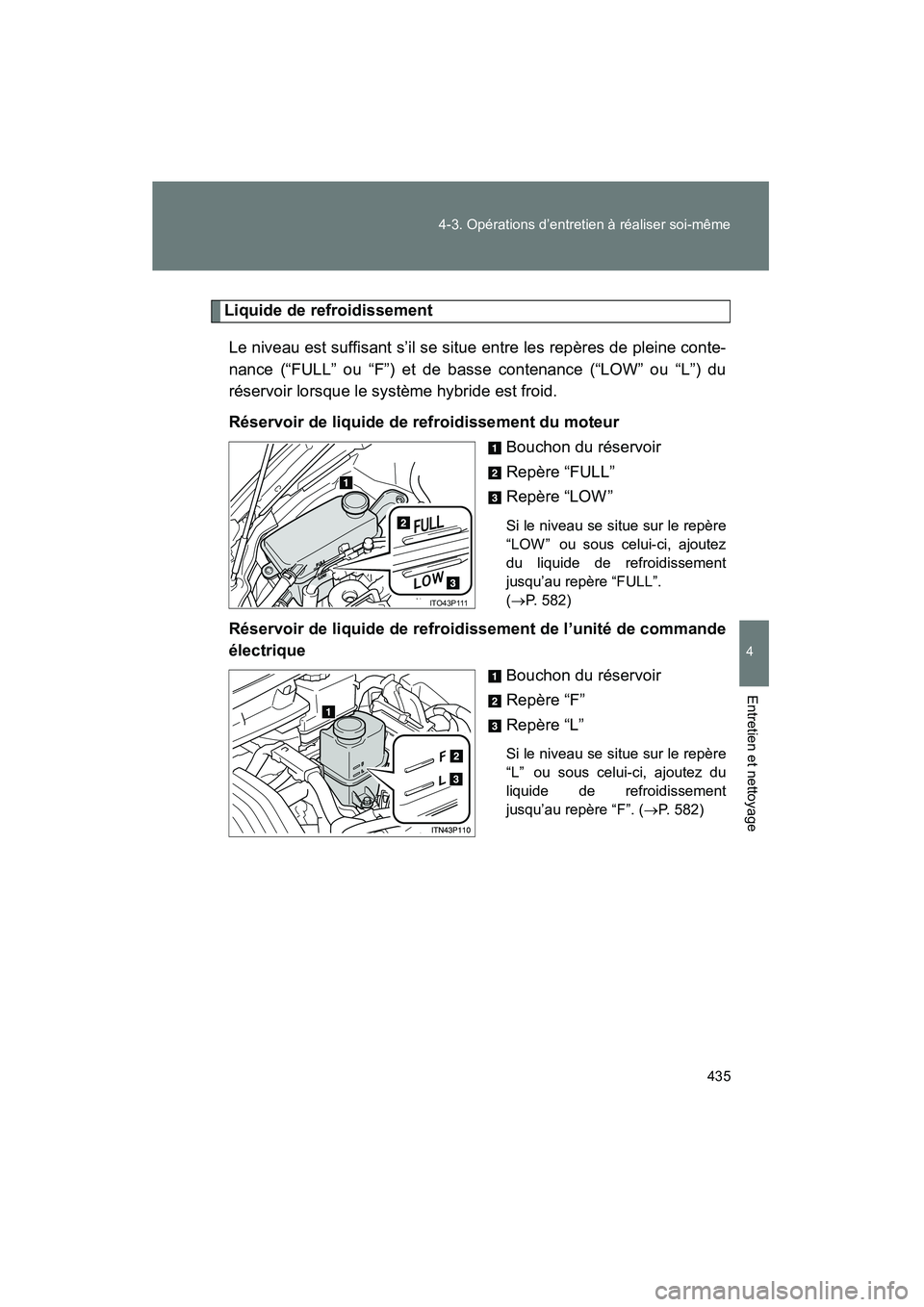

Liquide de refroidissement
Le niveau est suffisant s’il se situe entre les repères de pleine conte-
nance (“FULL” ou “F”) et de ba sse contenance (“LOW” ou “L”) du
réservoir lorsque le système hybride est froid.
Réservoir de liquide de refroidissement du moteur
Bouchon du réservoir
Repère “FULL”
Repère “LOW ”
Si le niveau se situe sur le repère
“LOW” ou sous celui-ci, ajoutez
du liquide de refroidissement
jusqu’au repère “FULL”.
(→ P. 582)
Réservoir de liquide de refroidi ssement de l’unité de commande
électrique
Bouchon du réservoir
Repère “F”
Repère “L”
Si le niveau se situe sur le repère
“L” ou sous celui-ci, ajoutez du
liquide de refroidissement
jusqu’au repère “F”. (→P. 582)
ITO43P111

436 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

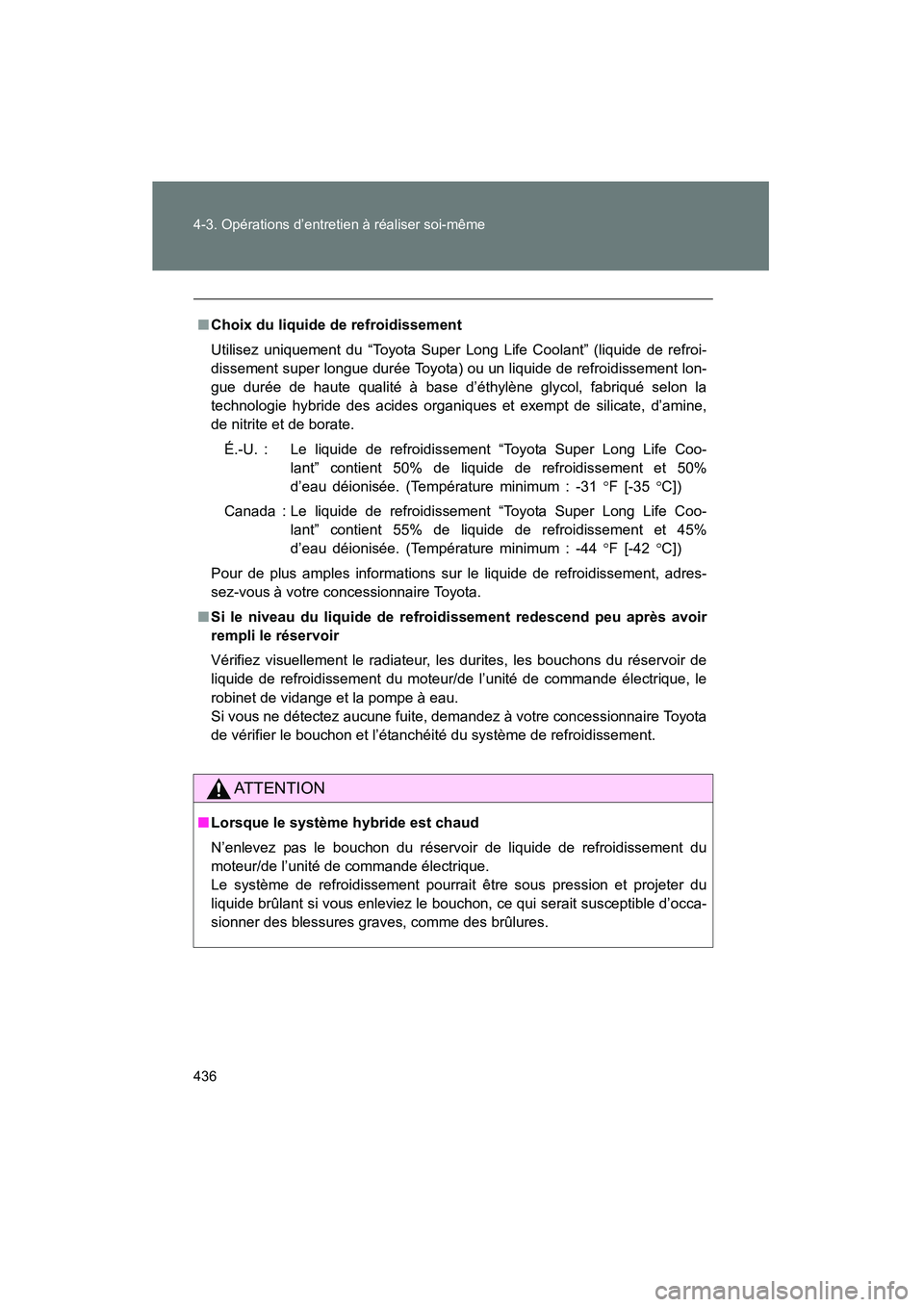

■Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” (liquide de refroi-
dissement super longue durée Toyota) ou un liquide de refroidissement lon-
gue durée de haute qualité à base d’éthylène glycol, fabriqué selon la
technologie hybride des acides organiques et exempt de silicate, d’amine,
de nitrite et de borate.
É.-U. : Le liquide de refroidissement “Toyota Super Long Life Coo- lant” contient 50% de liquide de refroidissement et 50%
d’eau déionisée. (Température minimum : -31 °F [-35 °C])
Canada : Le liquide de refroidissement “Toyota Super Long Life Coo- lant” contient 55% de liquide de refroidissement et 45%
d’eau déionisée. (Température minimum : -44 °F [-42 °C])
Pour de plus amples informations su r le liquide de refroidissement, adres-
sez-vous à votre concessionnaire Toyota.
■ Si le niveau du liquide de refroidissement redescend peu après avoir
rempli le réservoir
Vérifiez visuellement le radiateur, les durites, les bouchons du réservoir de
liquide de refroidissement du moteur/de l’unité de commande électrique, le
robinet de vidange et la pompe à eau.
Si vous ne détectez aucune fuite, demandez à votre concessionnaire Toyota
de vérifier le bouchon et l’étanchéité du système de refroidissement.
AT T E N T I O N
■Lorsque le système hybride est chaud
N’enlevez pas le bouchon du réservoir de liquide de refroidissement du
moteur/de l’unité de commande électrique.
Le système de refroidissement pourrait être sous pression et projeter du
liquide brûlant si vous enleviez le bouchon, ce qui serait susceptible d’occa-
sionner des blessures graves, comme des brûlures.

437
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

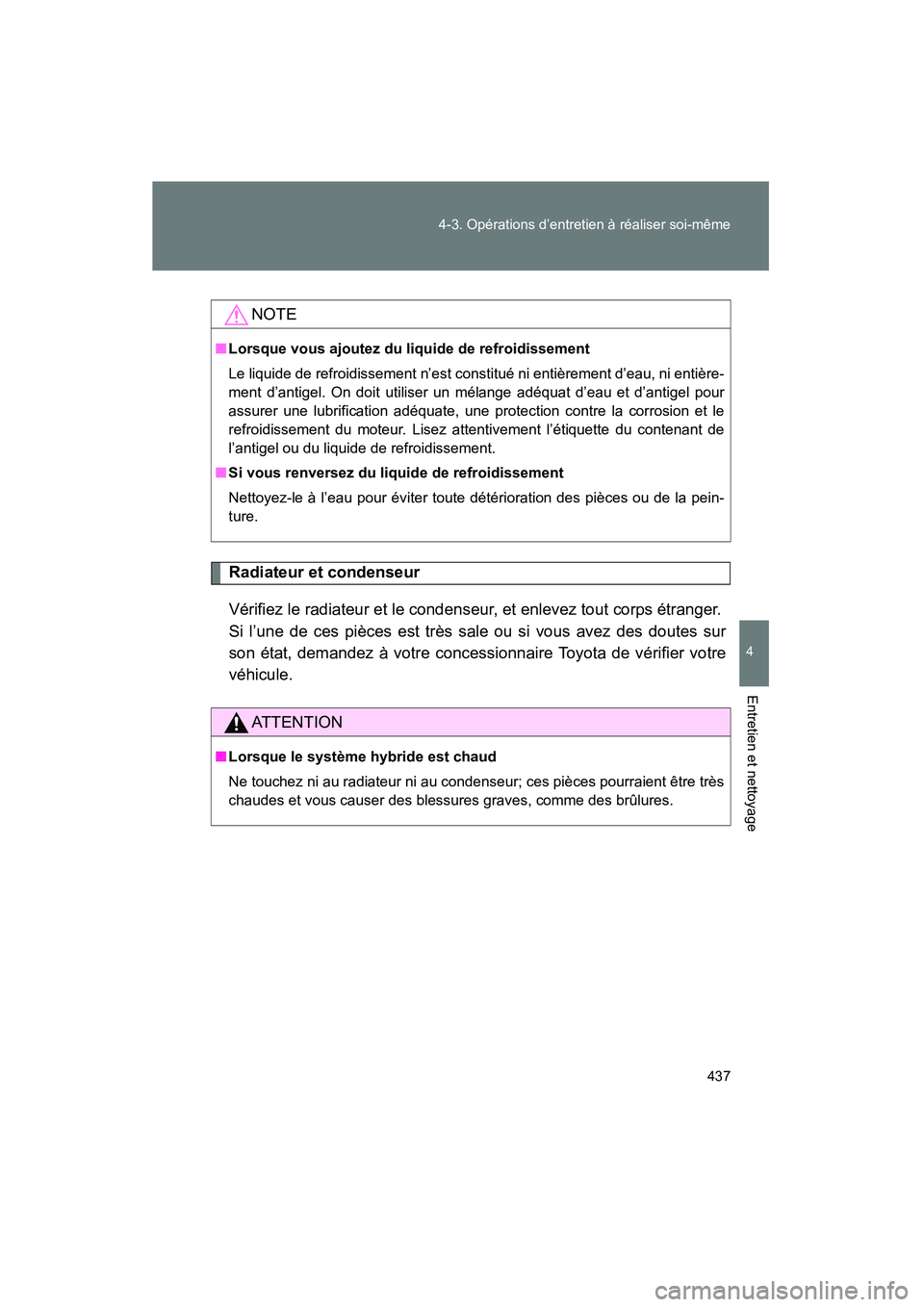

Radiateur et condenseur
Vérifiez le radiateur et le condens eur, et enlevez tout corps étranger.
Si l’une de ces pièces est très sale ou si vous avez des doutes sur
son état, demandez à votre concessionnaire Toyota de vérifier votre
véhicule.
NOTE
■ Lorsque vous ajoutez du liquide de refroidissement
Le liquide de refroidissement n’est constitué ni entièrement d’eau, ni entière-
ment d’antigel. On doit utiliser un mélange adéquat d’eau et d’antigel pour
assurer une lubrification adéquate, une protection contre la corrosion et le
refroidissement du moteur. Lisez attentivement l’étiquette du contenant de
l’antigel ou du liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Nettoyez-le à l’eau pour éviter toute détérioration des pièces ou de la pein-
ture.
AT T E N T I O N
■Lorsque le système hybride est chaud
Ne touchez ni au radiateur ni au condenseur; ces pièces pourraient être très
chaudes et vous causer des blessures graves, comme des brûlures.

438 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

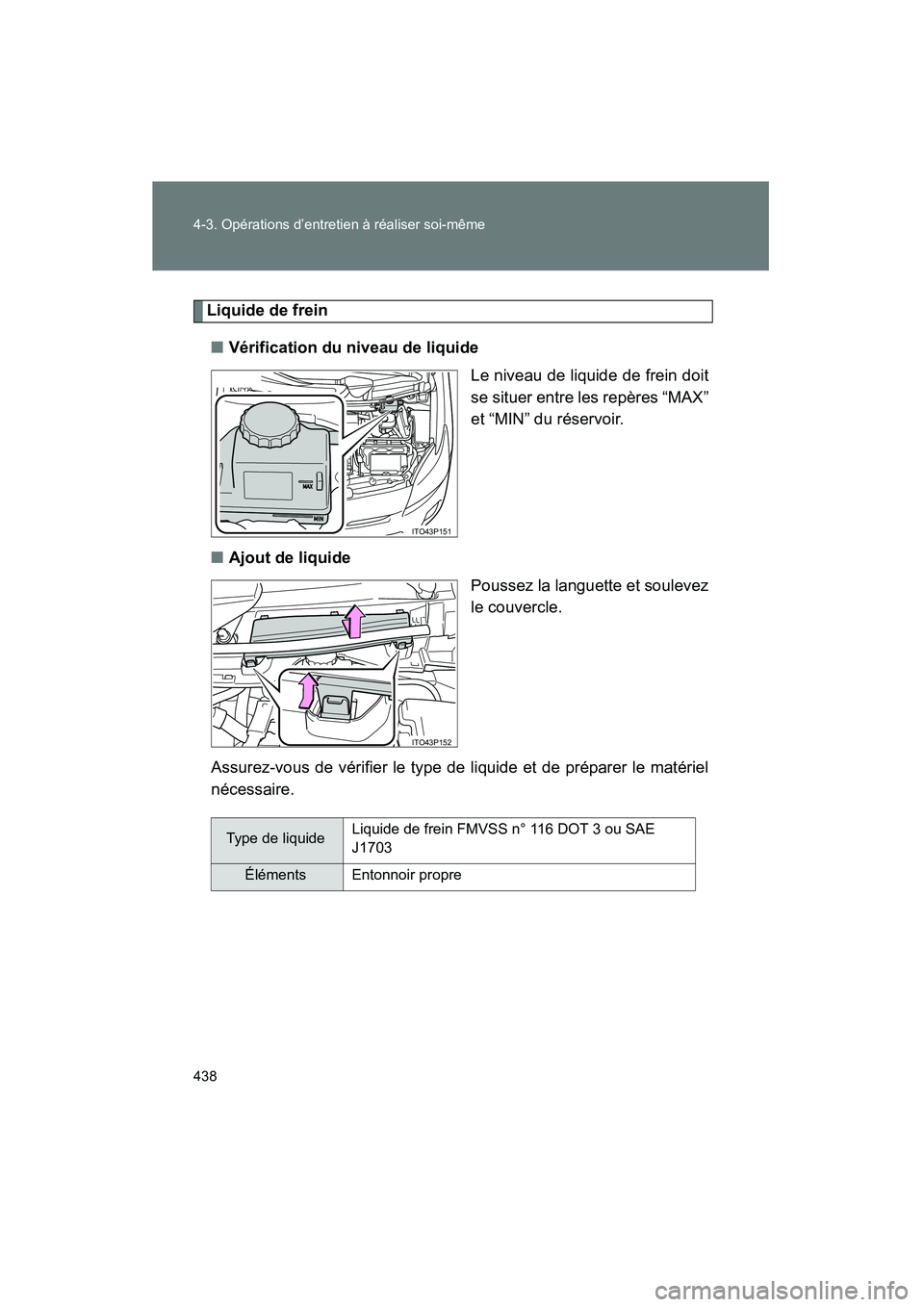

Liquide de frein■ Vérification du niveau de liquide
Le niveau de liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
■ Ajout de liquide
Poussez la languette et soulevez
le couvercle.
Assurez-vous de vérifier le type de liquide et de préparer le matériel
nécessaire.
ITO43P151
ITO43P152
Type de liquide Liquide de frein FMVSS n° 116 DOT 3 ou SAE
J1703
Éléments Entonnoir propre
