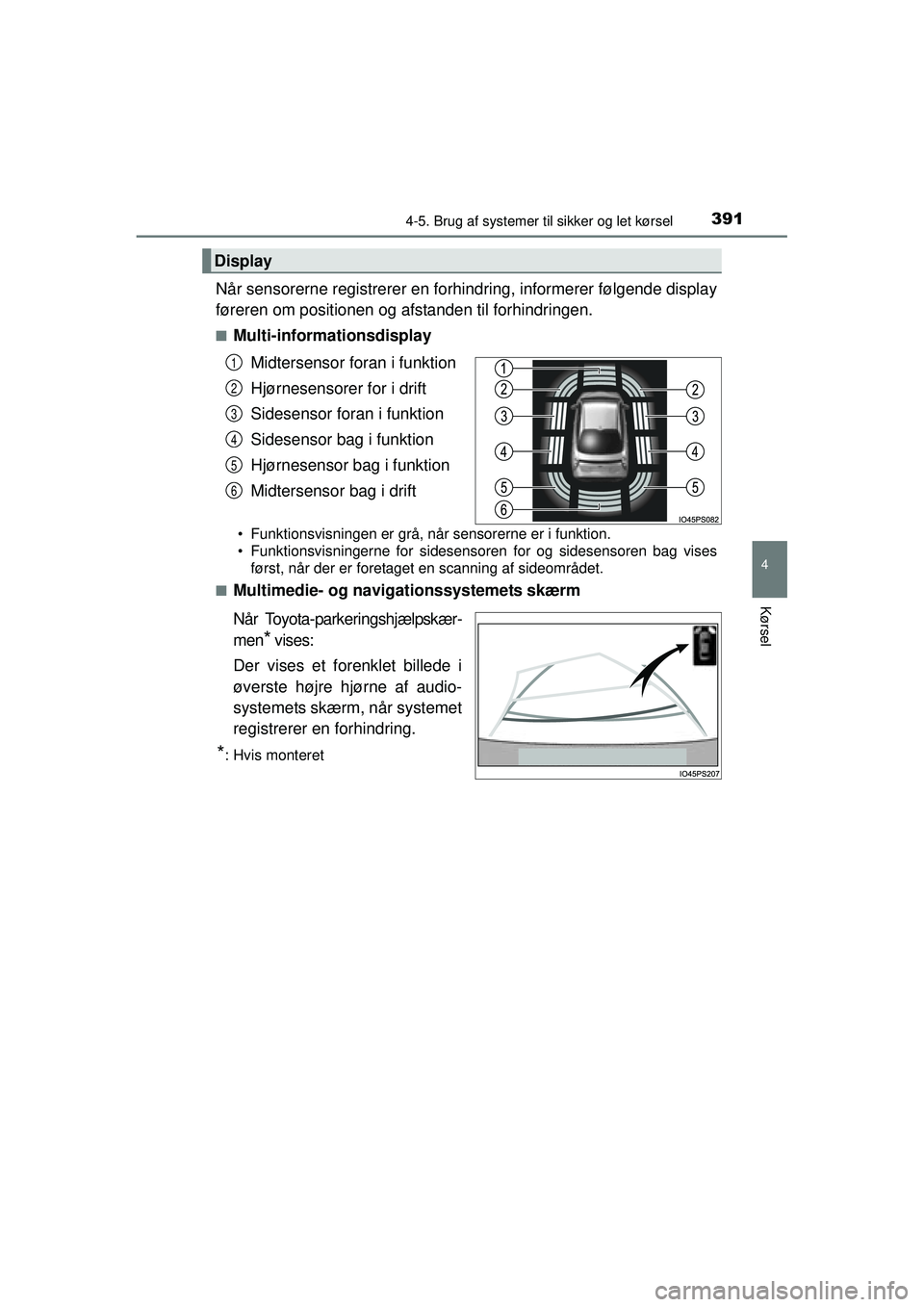

Page 391 of 704

3914-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM47A31DK
Når sensorerne registrerer en forhindring, informerer følgende display
føreren om positionen og afstanden til forhindringen.
■Multi-informationsdisplay
Midtersensor foran i funktion
Hjørnesensorer for i drift
Sidesensor foran i funktion
Sidesensor bag i funktion
Hjørnesensor bag i funktion
Midtersensor bag i drift
• Funktionsvisningen er grå, når sensorerne er i funktion.
• Funktionsvisningerne for sidesensoren for og sidesensoren bag visesførst, når der er foretaget en scanning af sideområdet.
■
Multimedie- og navigati onssystemets skærm
Når Toyota-parkeringshjælpskær-
men
* vises:
Der vises et forenklet billede i
øverste højre hjørne af audio-
systemets skærm, når systemet
registrerer en forhindring.
*: Hvis monteret
Display
1
2
3
4
5
6
OM47A31DK.book Page 391 Monday, January 11, 2016 2:42 PM

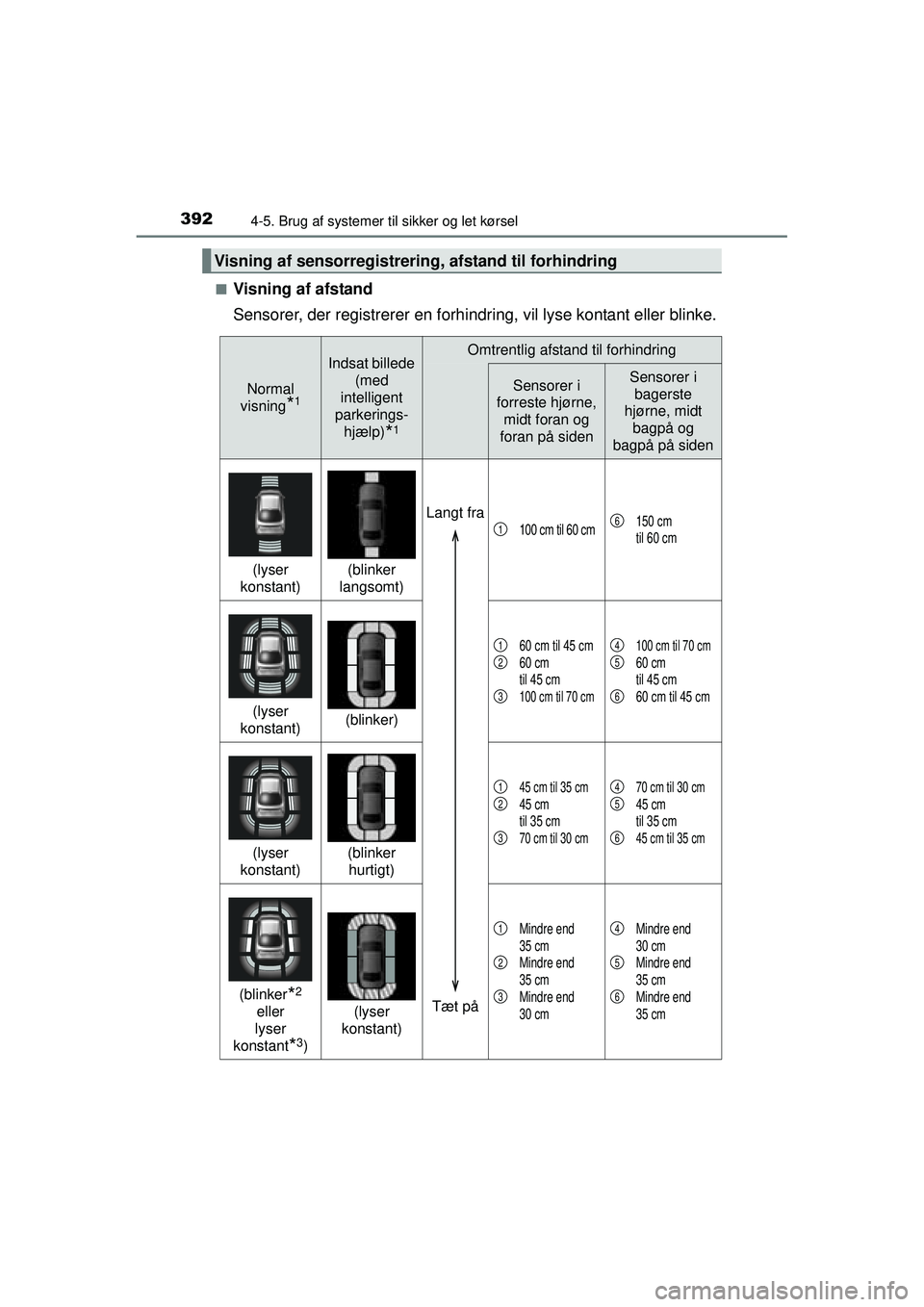

Page 392 of 704

3924-5. Brug af systemer til sikker og let kørsel
OM47A31DK■
Visning af afstand
Sensorer, der registrerer en forhindr
ing, vil lyse kontant eller blinke.
Visning af sensorregistreri ng, afstand til forhindring
Normal
visning
*1
Indsat billede (med
intelligent
parkerings- hjælp)
*1
Omtrentlig afstand til forhindring
Sensorer i
forreste hjørne,
midt foran og
foran på sidenSensorer i
bagerste
hjørne, midt
bagpå og
bagpå på siden
(lyser
konstant)(blinker
langsomt)
100 cm til 60 cm150 cm
til 60 cm
(lyser
konstant)(blinker)
60 cm til 45 cm
60 cm
til 45 cm
100 cm til 70 cm
100 cm til 70 cm
60 cm
til 45 cm
60 cm til 45 cm
(lyser
konstant)(blinker hurtigt)
45 cm til 35 cm
45 cm
til 35 cm
70 cm til 30 cm
70 cm til 30 cm
45 cm
til 35 cm
45 cm til 35 cm
(blinker*2
eller
lyser
konstant
*3)
(lyser
konstant)
Mindre end
35 cm
Mindre end
35 cm
Mindre end
30 cmMindre end
30 cm
Mindre end
35 cm
Mindre end
35 cm
Langt fra
Tæt på
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47A31DK.book Page 392 Monday, January 11, 2016 2:42 PM

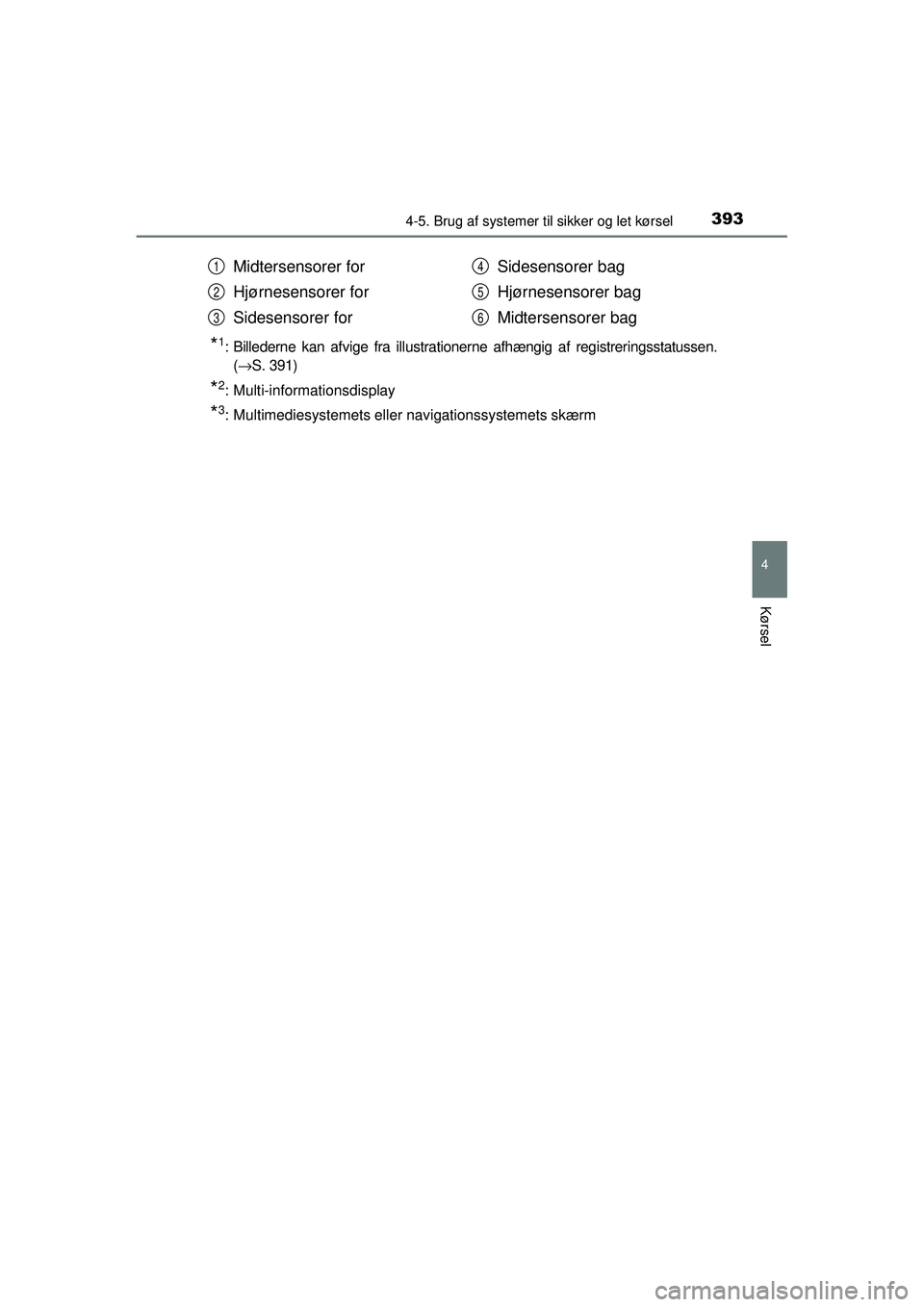

Page 393 of 704

3934-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM47A31DK
*1: Billederne kan afvige fra illustrationerne afhængig af registreringsstatussen.
(→ S. 391)
*2: Multi-informationsdisplay
*3: Multimediesystemets eller navigationssystemets skærm
Midtersensorer for
Hjørnesensorer for
Sidesensorer for Sidesensorer bag
Hjørnesensorer bag
Midtersensorer bag1
2
3
4
5
6
OM47A31DK.book Page 393 Monday, January 11, 2016 2:42 PM

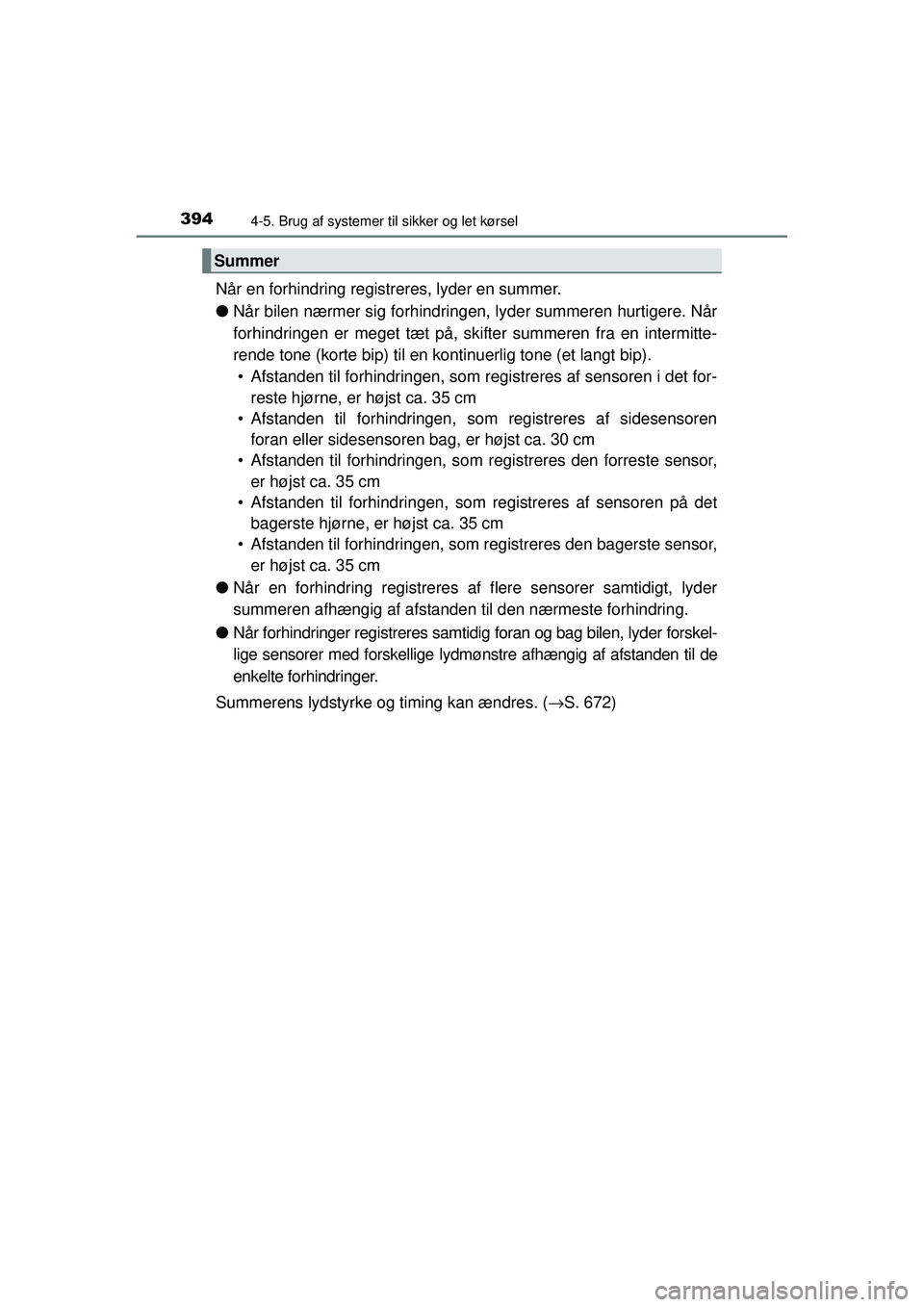

Page 394 of 704

3944-5. Brug af systemer til sikker og let kørsel
OM47A31DK
Når en forhindring registreres, lyder en summer.
●Når bilen nærmer sig forhindringen, lyder summeren hurtigere. Når
forhindringen er meget tæt på, skifter summeren fra en intermitte-
rende tone (korte bip) til en kontinuerlig tone (et langt bip).
• Afstanden til forhindringen, som registreres af sensoren i det for- reste hjørne, er højst ca. 35 cm
• Afstanden til forhindringen, som registreres af sidesensoren foran eller sidesensoren bag, er højst ca. 30 cm
• Afstanden til forhindringen, so m registreres den forreste sensor,
er højst ca. 35 cm
• Afstanden til forhindringen, som registreres af sensoren på det bagerste hjørne, er højst ca. 35 cm
• Afstanden til forhindringen, som registreres den bagerste sensor, er højst ca. 35 cm
● Når en forhindring registreres af flere sensorer samtidigt, lyder
summeren afhængig af afstande n til den nærmeste forhindring.
● Når forhindringer registreres samtidig foran og bag bilen, lyder forskel-
lige sensorer med forskellige lydmønstre afhængig af afstanden til de
enkelte forhindringer.
Summerens lydstyrke og timing kan ændres. ( →S. 672)
Summer
OM47A31DK.book Page 394 Monday, January 11, 2016 2:42 PM

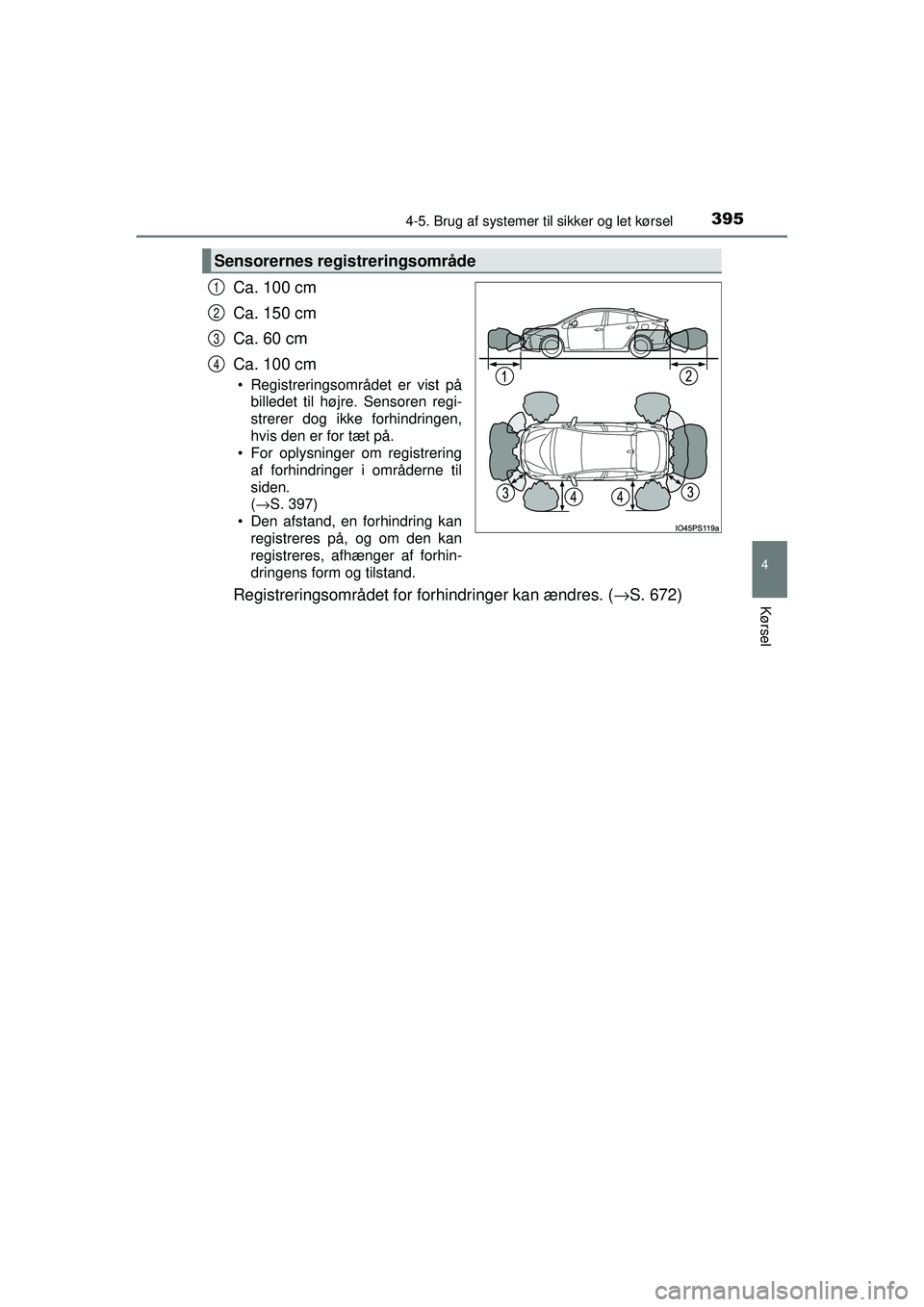

Page 395 of 704

3954-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM47A31DK
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ca. 100 cm
• Registreringsområdet er vist på
billedet til højre. Sensoren regi-
strerer dog ikke forhindringen,
hvis den er for tæt på.
• For oplysninger om registrering
af forhindringer i områderne til
siden.
(→S. 397)
• Den afstand, en forhindring kan registreres på, og om den kan
registreres, afhænger af forhin-
dringens form og tilstand.
Registreringsområdet for forhindringer kan ændres. ( →S. 672)
Sensorernes registreringsområde
1
2
3
4
OM47A31DK.book Page 395 Monday, January 11, 2016 2:42 PM

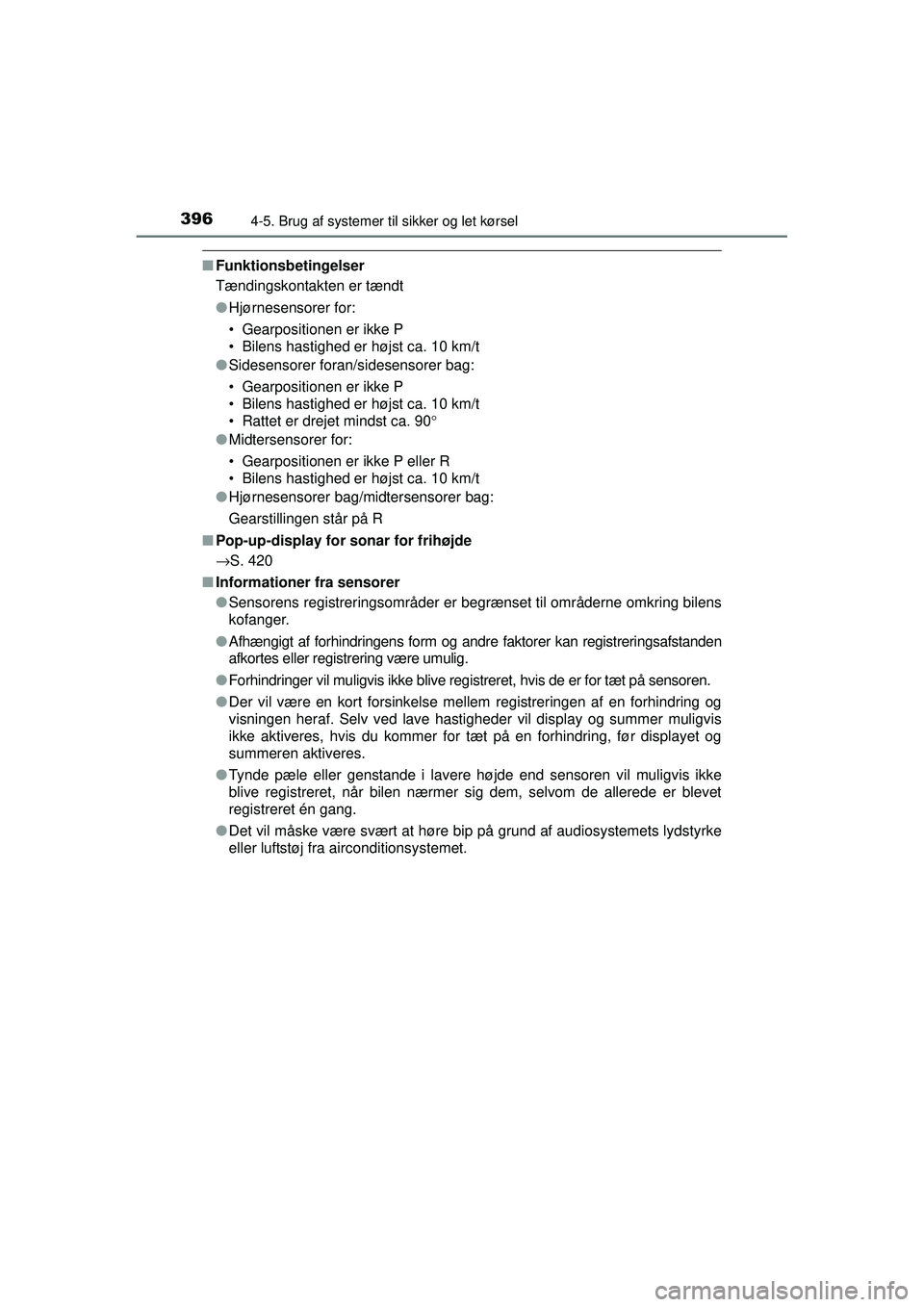

Page 396 of 704

3964-5. Brug af systemer til sikker og let kørsel
OM47A31DK
■Funktionsbetingelser
Tændingskontakten er tændt
●Hjørnesensorer for:
• Gearpositionen er ikke P
• Bilens hastighed er højst ca. 10 km/t
● Sidesensorer foran/sidesensorer bag:
• Gearpositionen er ikke P
• Bilens hastighed er højst ca. 10 km/t
• Rattet er drejet mindst ca. 90 °
● Midtersensorer for:
• Gearpositionen er ikke P eller R
• Bilens hastighed er højst ca. 10 km/t
● Hjørnesensorer bag/midtersensorer bag:
Gearstillingen står på R
■ Pop-up-display for sonar for frihøjde
→S. 420
■ Informationer fra sensorer
●Sensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
● Afhængigt af forhindringens form og andre faktorer kan registreringsafstanden
afkortes eller registrering være umulig.
● Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på sensoren.
● Der vil være en kort forsinkelse mellem registreringen af en forhindring og
visningen heraf. Selv ved lave hastigheder vil display og summer muligvi\
s
ikke aktiveres, hvis du kommer for tæt på en forhindring, før displayet og
summeren aktiveres.
● Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke
blive registreret, når bilen nærmer sig dem, selvom de allerede er\
blevet
registreret én gang.
● Det vil måske være svært at høre bip på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
OM47A31DK.book Page 396 Monday, January 11, 2016 2:42 PM

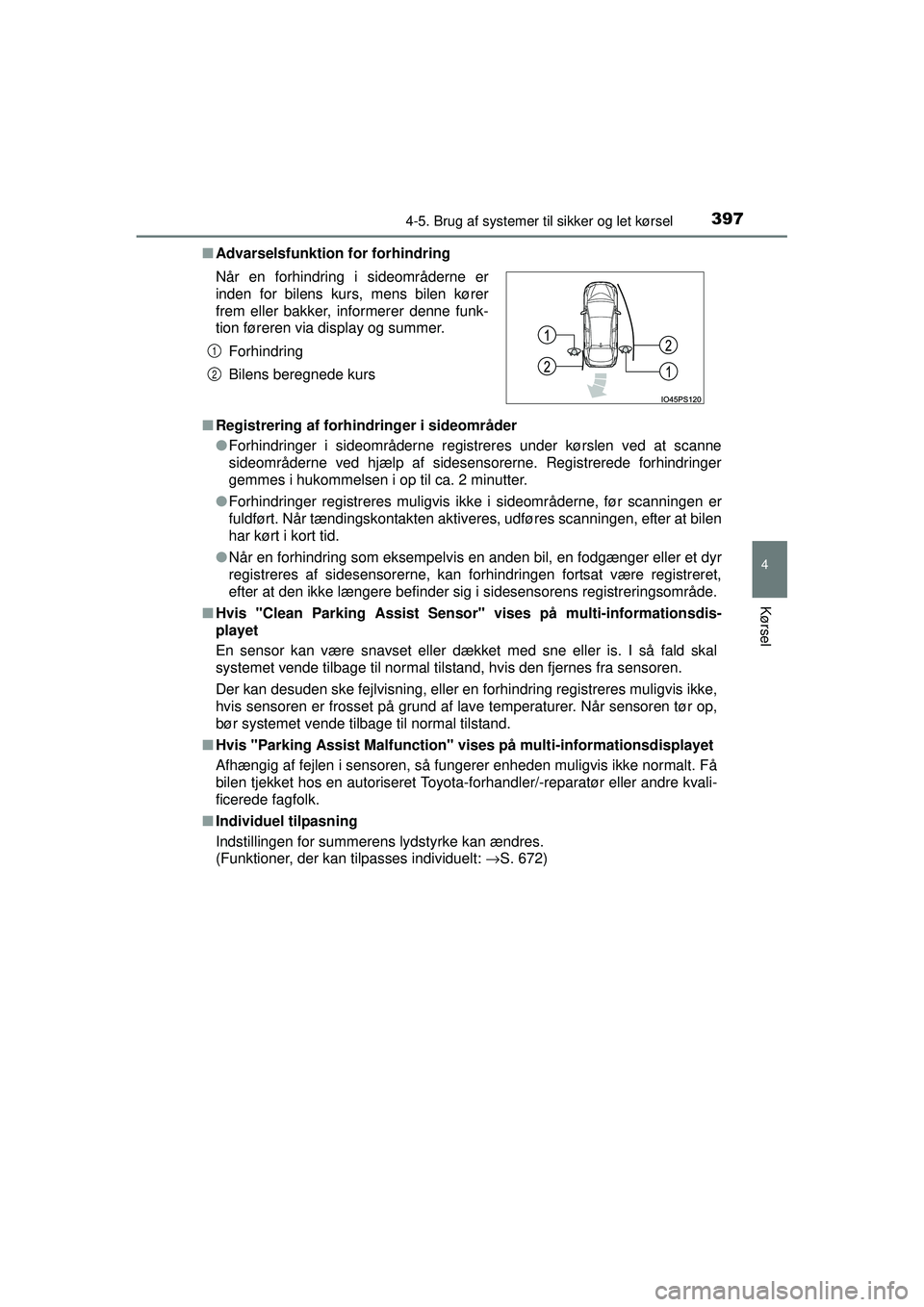

Page 397 of 704

3974-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM47A31DK■
Advarselsfunktion for forhindring
■ Registrering af forhindringer i sideområder
●Forhindringer i sideområderne registreres under kørslen ved at scanne
sideområderne ved hjælp af sidesensorerne. Registrerede forhindringer
gemmes i hukommelsen i op til ca. 2 minutter.
● Forhindringer registreres muligvis ikke i sideområderne, før scanningen er
fuldført. Når tændingskontakten aktiveres, udføres scanningen, efter at bilen
har kørt i kort tid.
● Når en forhindring som eksempelvis en anden bil, en fodgænger eller et dyr
registreres af sidesensorerne, kan forhindringen fortsat være registreret,
efter at den ikke længere befinder sig i sidesensorens registreringsomr\
åde.
■ Hvis "Clean Parking Assist Sens or" vises på multi-informationsdis-
playet
En sensor kan være snavset eller dækket med sne eller is. I så fald skal
systemet vende tilbage til normal tilstand, hvis den fjernes fra sensoren.
Der kan desuden ske fejlvisning, eller en forhindring registreres muligvis ikke,
hvis sensoren er frosset på grund af lave temperaturer. Når sensoren tør op,
bør systemet vende tilbage til normal tilstand.
■ Hvis "Parking Assist Malfunction" vises på multi-informationsdisplayet
Afhængig af fejlen i sensoren, så fungerer enheden muligvis ikke normalt. Få
bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør eller andre kvali-
ficerede fagfolk.
■ Individuel tilpasning
Indstillingen for summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses individuelt: →S. 672)
Når en forhindring i sideområderne er
inden for bilens kurs, mens bilen kører
frem eller bakker, informerer denne funk-
tion føreren via display og summer.
Forhindring
Bilens beregnede kurs
1
2
OM47A31DK.book Page 397 Monday, January 11, 2016 2:42 PM
Page 398 of 704

3984-5. Brug af systemer til sikker og let kørsel
OM47A31DK
ADVARSEL
■Ved brug af Toyota-parkeringshjælpsensor
Følgende sikkerhedsforanstaltninger skal overholdes for at undgå en uventet
ulykke.
● Hastighedsgrænsen på 10 km/t må ikke overskrides.
● Sensorernes registreringsområder og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bilen (særligt
siderne af bilen), når du kører frem eller bakker, og ved hjælp af bremsen
holde en lav, kontrolleret hastighed.
● Undlad at montere tilbehør inden fo r sensorernes registreringsområde.
OM47A31DK.book Page 398 Monday, January 11, 2016 2:42 PM

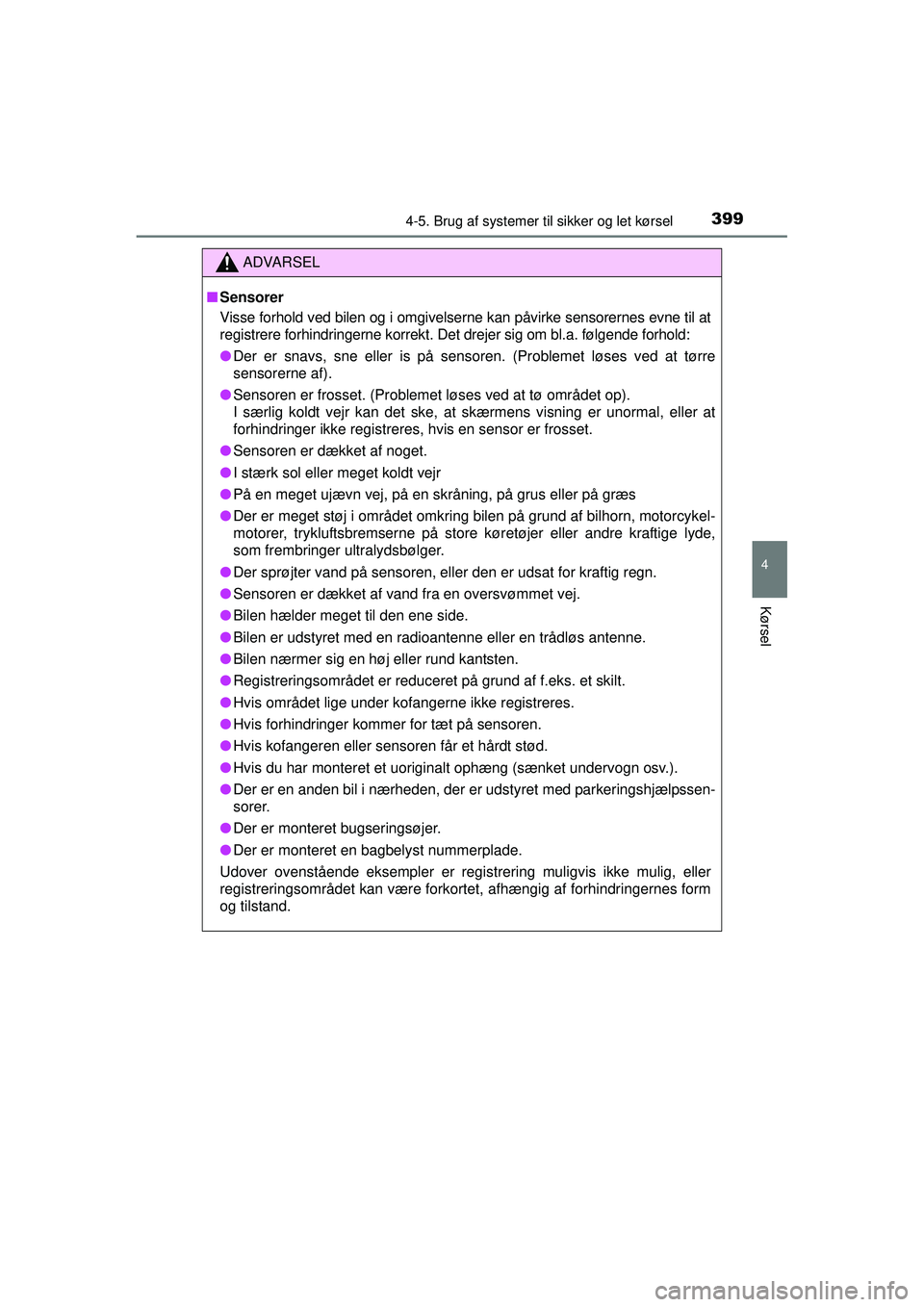

Page 399 of 704

3994-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM47A31DK
ADVARSEL
■Sensorer
Visse forhold ved bilen og i omgivelserne kan påvirke sensorernes evne til at
registrere forhindringerne korrekt. Det drejer sig om bl.a. følgende forhold:
● Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre
sensorerne af).
● Sensoren er frosset. (Problemet løses ved at tø området op).
I særlig koldt vejr kan det ske, at skærmens visning er unormal, eller at
forhindringer ikke registreres, hvis en sensor er frosset.
● Sensoren er dækket af noget.
● I stærk sol eller meget koldt vejr
● På en meget ujævn vej, på en skråning, på grus eller på græs
● Der er meget støj i området omkring bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
● Der sprøjter vand på sensoren, eller den er udsat for kraftig regn.
● Sensoren er dækket af vand fra en oversvømmet vej.
● Bilen hælder meget til den ene side.
● Bilen er udstyret med en r adioantenne eller en trådløs antenne.
● Bilen nærmer sig en høj eller rund kantsten.
● Registreringsområdet er reduceret på grund af f.eks. et skilt.
● Hvis området lige under kofangerne ikke registreres.
● Hvis forhindringer kommer for tæt på sensoren.
● Hvis kofangeren eller sensoren får et hårdt stød.
● Hvis du har monteret et uoriginalt ophæng (sænket undervogn osv.).
● Der er en anden bil i nærheden, der er udstyret med parkeringshjælpssen-
sorer.
● Der er monteret bugseringsøjer.
● Der er monteret en bagbelyst nummerplade.
Udover ovenstående eksempler er registrering muligvis ikke mulig, eller
registreringsområdet kan være forkorte t, afhængig af forhindringernes form
og tilstand.
OM47A31DK.book Page 399 Monday, January 11, 2016 2:42 PM

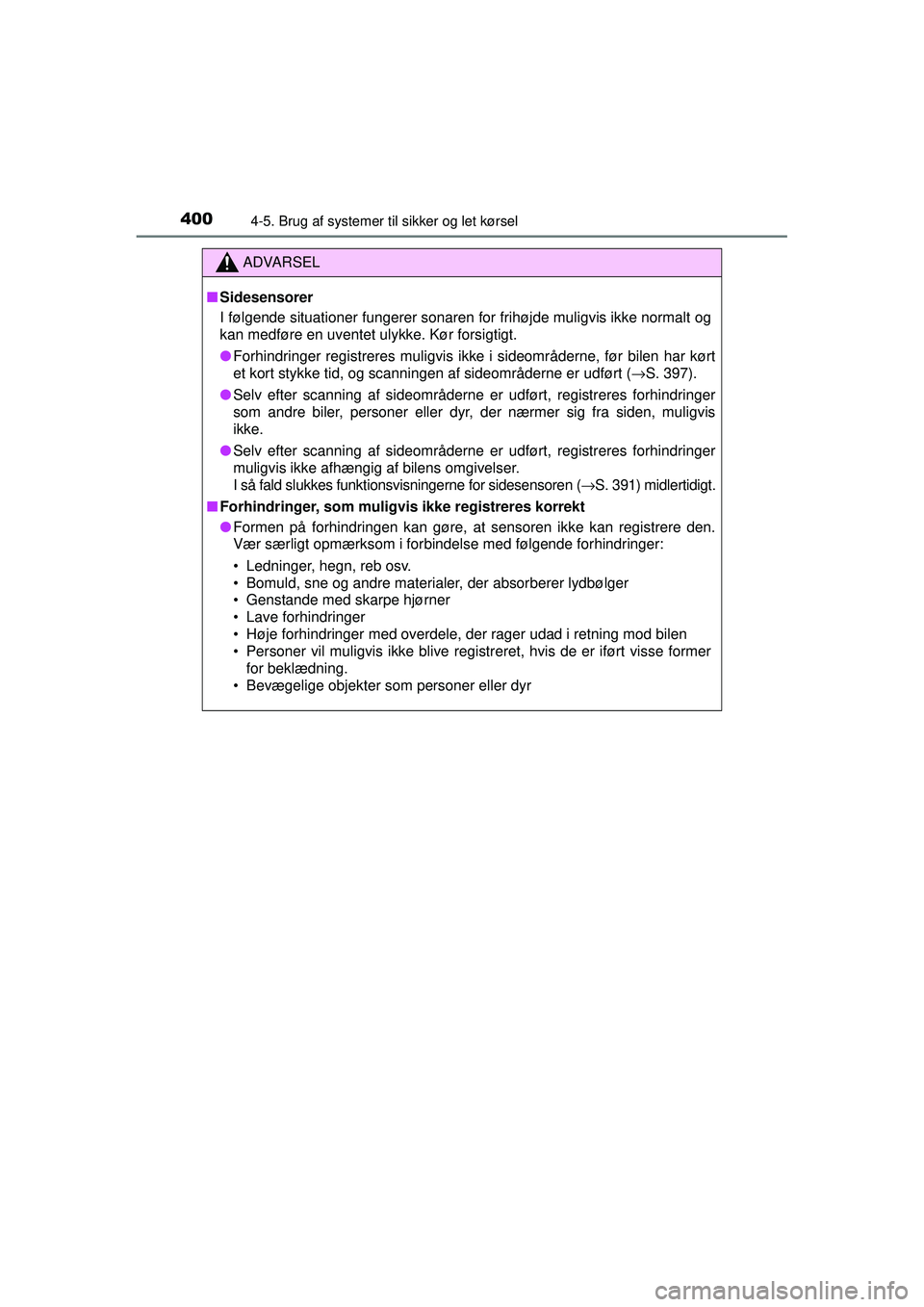

Page 400 of 704

4004-5. Brug af systemer til sikker og let kørsel
OM47A31DK
ADVARSEL
■Sidesensorer
I følgende situationer fungerer sonaren for frihøjde muligvis ikke normalt og
kan medføre en uventet ulykke. Kør forsigtigt.
● Forhindringer registreres muligvis ikke i sideområderne, før bilen har kørt
et kort stykke tid, og scanningen af sideområderne er udført ( →S. 397).
● Selv efter scanning af sideområderne er udført, registreres forhindringer
som andre biler, personer eller dyr, der nærmer sig fra siden, muligvis
ikke.
● Selv efter scanning af sideområderne er udført, registreres forhindringer
muligvis ikke afhængig af bilens omgivelser.
I så fald slukkes funktionsvisningerne for sidesensoren ( →S. 391) midlertidigt.
■ Forhindringer, som muligvi s ikke registreres korrekt
● Formen på forhindringen kan gøre, at sensoren ikke kan registrere den.
Vær særligt opmærksom i forbindelse med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former
for beklædning.
• Bevægelige objekter som personer eller dyr
OM47A31DK.book Page 400 Monday, January 11, 2016 2:42 PM
