1312. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

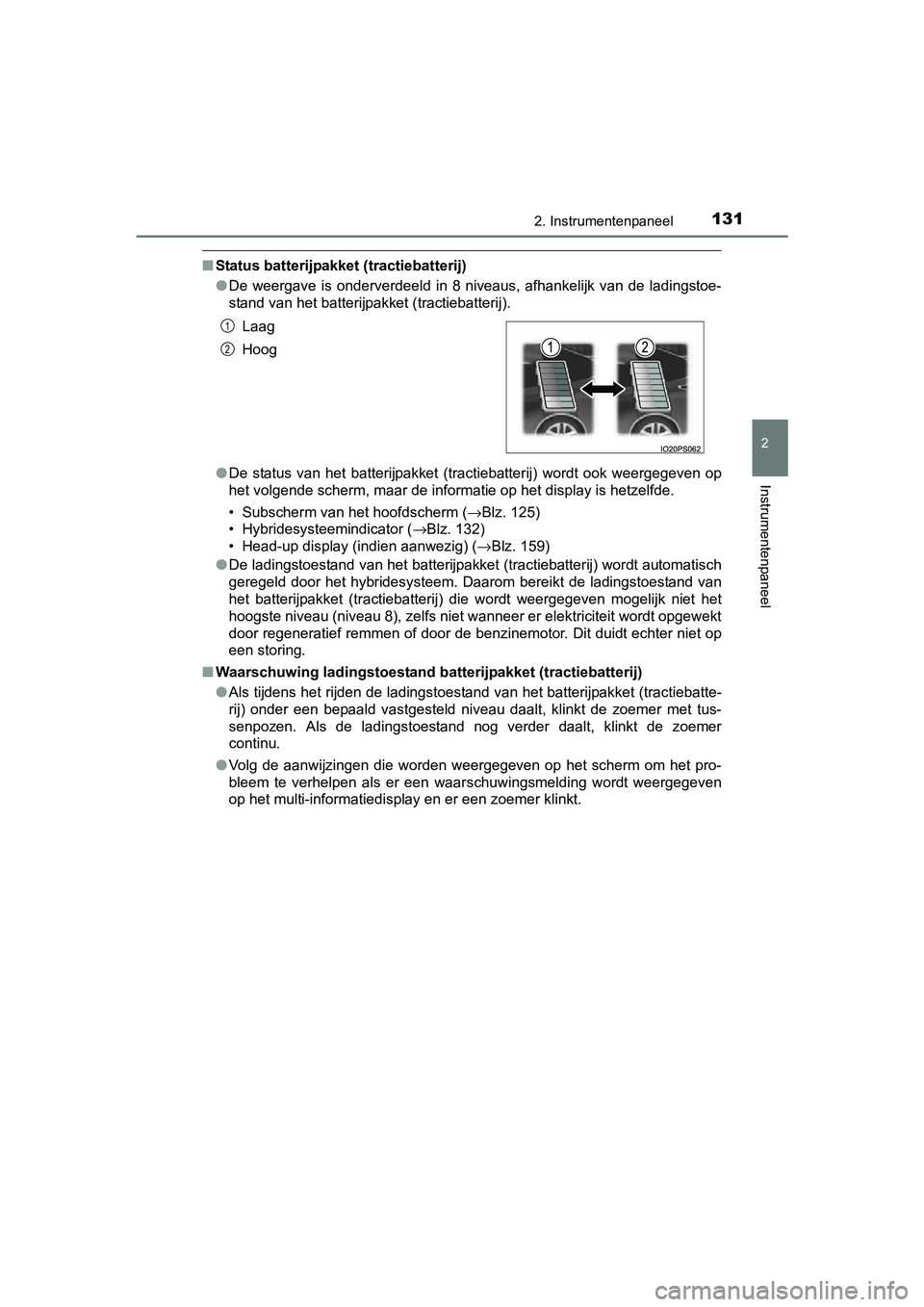

■Status batterijpakket (tractiebatterij)
●De weergave is onderverdeeld in 8 niveaus, afhankelijk van de ladingstoe-
stand van het batterijpakket (tractiebatterij).
● De status van het batterijpakket (tractiebatterij) wordt ook weergegeven op
het volgende scherm, maar de informatie op het display is hetzelfde.
• Subscherm van het hoofdscherm ( →Blz. 125)
• Hybridesysteemindicator ( →Blz. 132)
• Head-up display (indien aanwezig) ( →Blz. 159)
● De ladingstoestand van het batterijpakket (tractiebatterij) wordt automatisch
geregeld door het hybridesysteem. Daar om bereikt de ladingstoestand van
het batterijpakket (tractiebatterij) die wordt weergegeven mogelijk niet het
hoogste niveau (niveau 8), zelfs niet wanneer er elektriciteit wordt opgewekt
door regeneratief remmen of door de benzinemotor. Dit duidt echter niet op
een storing.
■ Waarschuwing ladingstoestand ba tterijpakket (tractiebatterij)
● Als tijdens het rijden de ladingstoestand van het batterijpakket (tractiebatte-
rij) onder een bepaald vastgesteld niveau daalt, klinkt de zoemer met tus-
senpozen. Als de ladingstoestand nog verder daalt, klinkt de zoemer
continu.
● Volg de aanwijzingen die worden weergegeven op het scherm om het pro-
bleem te verhelpen als er een waarschuwingsmelding wordt weergegeven
op het multi-informatiedisplay en er een zoemer klinkt.Laag
Hoog
1
2
PRIUS_OM_OM47A31E_(EE).book Page 131
Tuesday, November 10, 2015 4:25 PM

1322. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

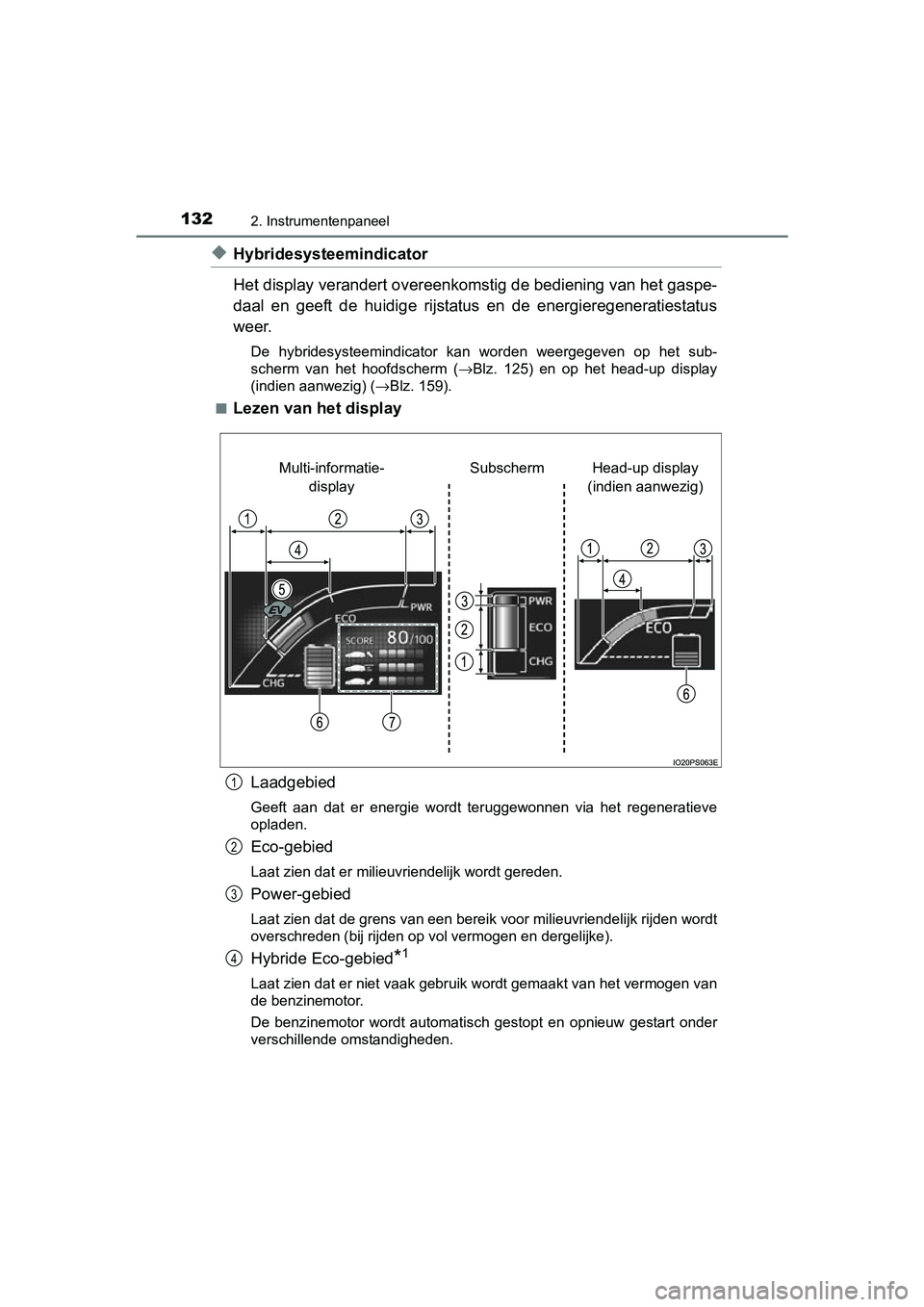

◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspe-
daal en geeft de huidige rijstatus en de energieregeneratiestatus
weer.
De hybridesysteemindicator kan worden weergegeven op het sub-
scherm van het hoofdscherm (→Blz. 125) en op het head-up display
(indien aanwezig) ( →Blz. 159).
■
Lezen van het display
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve
opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*1
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart onder
verschillende omstandigheden.
Head-up display
(indien aanwezig)
Subscherm
Multi-informatie-
display
1
2
3
4
PRIUS_OM_OM47A31E_(EE).book Page 132 Tuesday, November 10, 2015 4:25 PM

1332. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

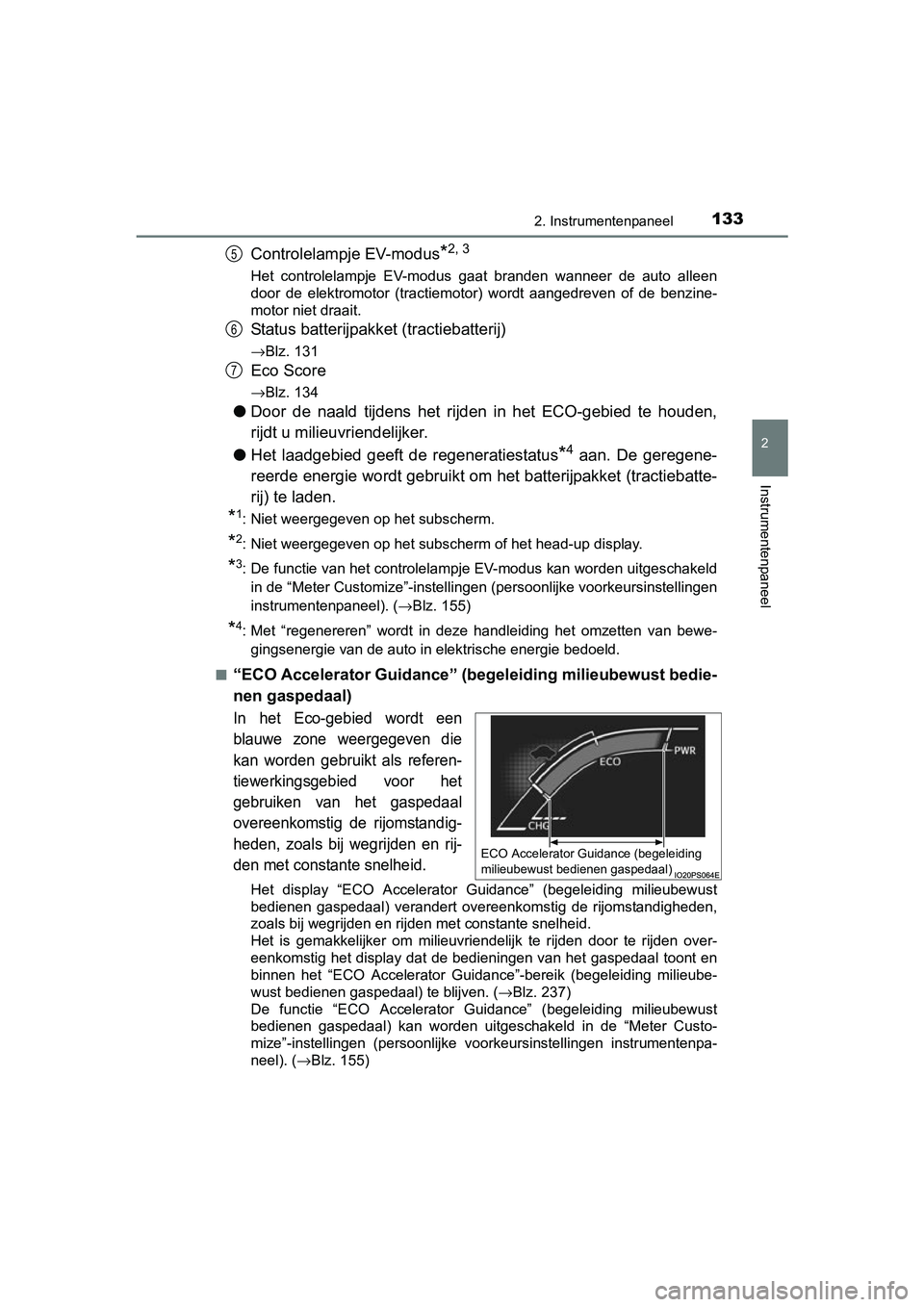

Controlelampje EV-modus*2, 3
Het controlelampje EV-modus gaat branden wanneer de auto alleen
door de elektromotor (tractiemotor) wordt aangedreven of de benzine-
motor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 131
Eco Score
→Blz. 134
●Door de naald tijdens het rijden in het ECO-gebied te houden,
rijdt u milieuvriendelijker.
● Het laadgebied geeft de regeneratiestatus
*4 aan. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebatte-
rij) te laden.
*1: Niet weergegeven op het subscherm.
*2: Niet weergegeven op het subscherm of het head-up display.
*3: De functie van het controlelampje EV-modus kan worden uitgeschakeld in de “Meter Customize”-instellingen (persoonlijke voorkeursinstellingen
instrumentenpaneel). ( →Blz. 155)
*4: Met “regenereren” wordt in deze handleiding het omzetten van bewe-
gingsenergie van de auto in elektrische energie bedoeld.
■
“ECO Accelerator Guidance” (begeleiding milieubewust bedie-
nen gaspedaal)
In het Eco-gebied wordt een
blauwe zone weergegeven die
kan worden gebruikt als referen-
tiewerkingsgebied voor het
gebruiken van het gaspedaal
overeenkomstig de rijomstandig-
heden, zoals bij wegrijden en rij-
den met constante snelheid.
Het display “ECO Accelerator Guidance” (begeleiding milieubewust
bedienen gaspedaal) verandert overeenkomstig de rijomstandigheden,
zoals bij wegrijden en rijden met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te rijden door te rijden over-
eenkomstig het display dat de bedieningen van het gaspedaal toont en
binnen het “ECO Accelerator Guidance”-bereik (begeleiding milieube-
wust bedienen gaspedaal) te blijven. ( →Blz. 237)
De functie “ECO Accelerator Guidance” (begeleiding milieubewust
bedienen gaspedaal) kan worden uitgeschakeld in de “Meter Custo-
mize”-instellingen (persoonlijke voorkeursinstellingen instrumentenpa-
neel). ( →Blz. 155)
5
6
7
ECO Accelerator Guidance (begeleiding
milieubewust bedienen gaspedaal)
PRIUS_OM_OM47A31E_(EE).book Page 133 Tuesday, November 10, 2015 4:25 PM

1342. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■

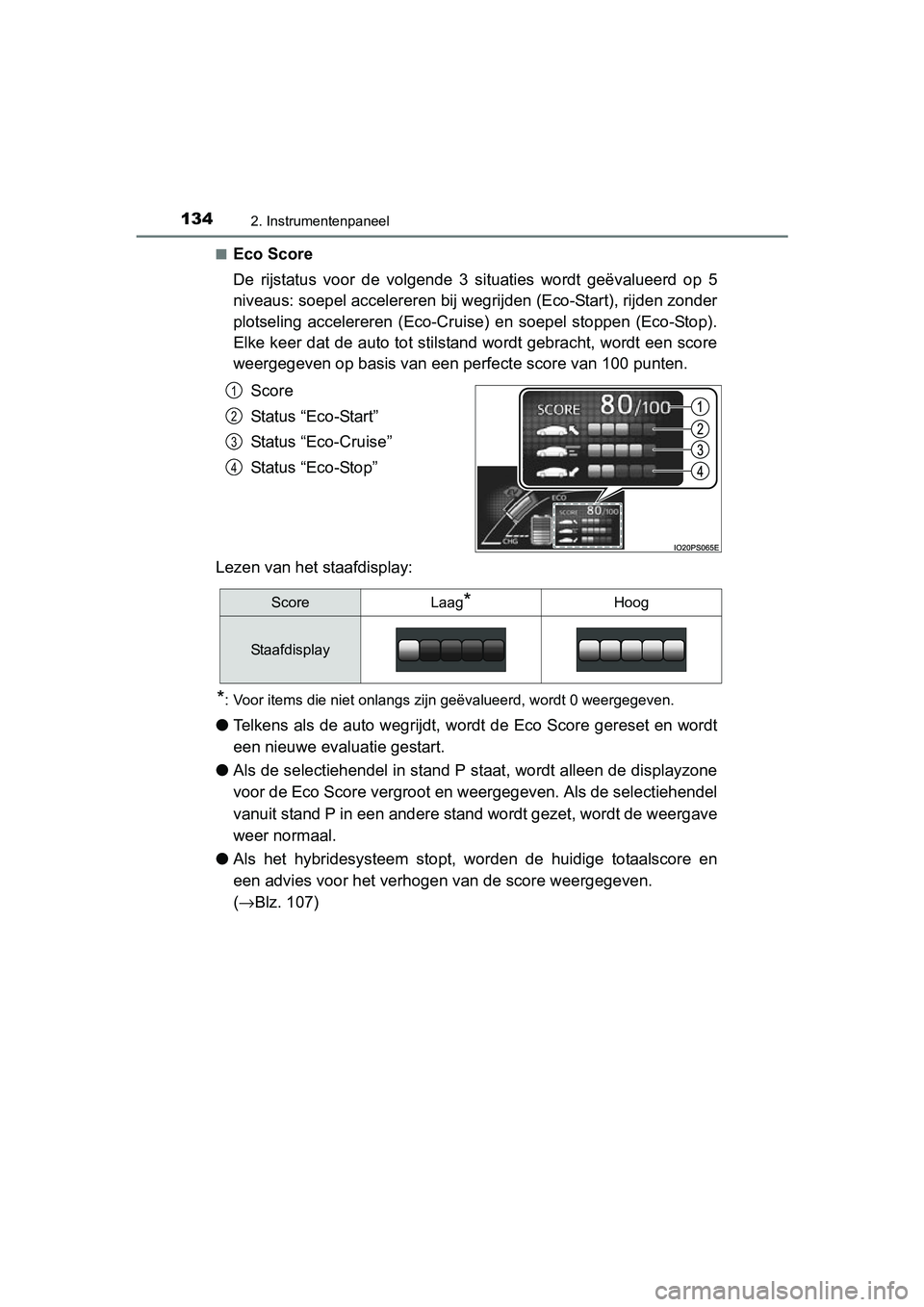

Eco Score
De rijstatus voor de volgende 3 situaties wordt geëvalueerd op 5
niveaus: soepel accelereren bij we
grijden (Eco-Start), rijden zonder
plotseling accelereren (Eco-Cruise) en soepel stoppen (Eco-Stop).
Elke keer dat de auto tot stilstand wordt gebracht, wordt een score
weergegeven op basis van een perfecte score van 100 punten.
Score
Status “Eco-Start”
Status “Eco-Cruise”
Status “Eco-Stop”
Lezen van het staafdisplay:
*: Voor items die niet onlangs zijn geëvalueerd, wordt 0 weergegeven.
● Telkens als de auto wegrijdt, wordt de Eco Score gereset en wordt
een nieuwe evaluatie gestart.
● Als de selectiehendel in stand P staat, wordt alleen de displayzone
voor de Eco Score vergroot en weergegeven. Als de selectiehendel
vanuit stand P in een andere stand wordt gezet, wordt de weergave
weer normaal.
● Als het hybridesysteem stopt, wo rden de huidige totaalscore en
een advies voor het verhogen van de score weergegeven.
( → Blz. 107)
1
2
3
4
ScoreLaag*Hoog
Staafdisplay
PRIUS_OM_OM47A31E_(EE).book Page 134 Tuesday, November 10, 2015 4:25 PM

1352. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

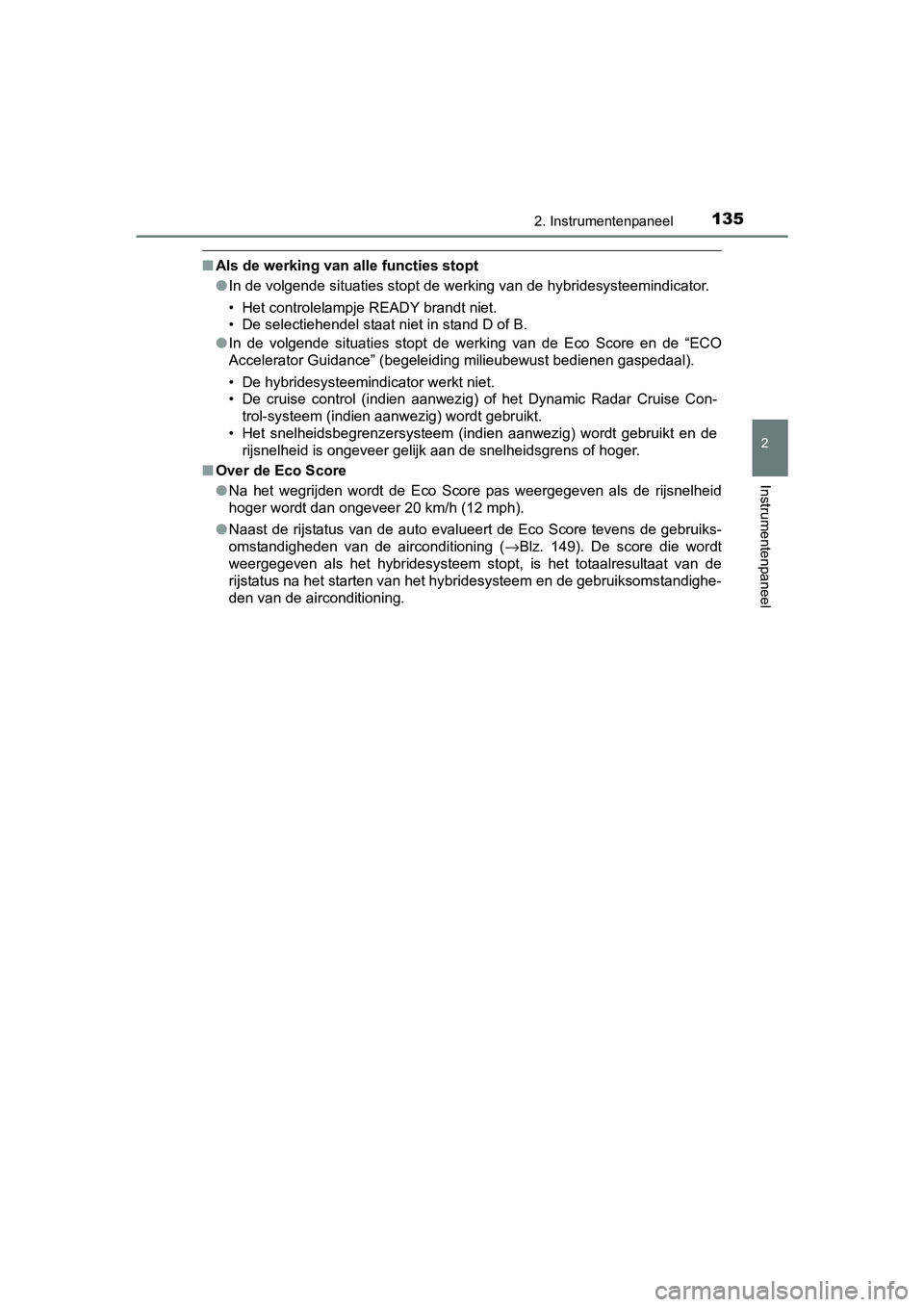

■Als de werking van alle functies stopt
●In de volgende situaties stopt de werking van de hybridesysteemindicator.
• Het controlelampje READY brandt niet.
• De selectiehendel staat niet in stand D of B.
● In de volgende situaties stopt de werking van de Eco Score en de “ECO
Accelerator Guidance” (begeleiding milieubewust bedienen gaspedaal).
• De hybridesysteemindicator werkt niet.
• De cruise control (indien aanwezig) of het Dynamic Radar Cruise Con-
trol-systeem (indien aanwezig) wordt gebruikt.
• Het snelheidsbegrenzersysteem (indien aanwezig) wordt gebruikt en de rijsnelheid is ongeveer gelijk aan de snelheidsgrens of hoger.
■ Over de Eco Score
●Na het wegrijden wordt de Eco Score pas weergegeven als de rijsnelheid
hoger wordt dan ongeveer 20 km/h (12 mph).
● Naast de rijstatus van de auto evalueert de Eco Score tevens de gebruiks-
omstandigheden van de airconditioning ( →Blz. 149). De score die wordt
weergegeven als het hybridesysteem stopt, is het totaalresultaat van de
rijstatus na het starten van het hybridesysteem en de gebruiksomstandighe-
den van de airconditioning.
PRIUS_OM_OM47A31E_(EE).book Page 135 Tuesday, November 10, 2015 4:25 PM

1362. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)
◆“Fuel Consumption Record” (overzicht brandstofverbruik)
De verandering van het gemiddelde brandstofverbruik na het star-
ten van het hybridesysteem kan elke 5 minuten of elke 1 km
(0,6 mijl)
*1 of 1 mijl (1,6 km)*2 rijden worden gecontroleerd. Ook
kan de geschiedenis van het gemi ddelde brandstofverbruik voor
elke maand gecontroleerd worden door over te schakelen op de
“Monthly” (maande lijkse) weergave.
*1: Als de eenheid is ingesteld op km/h
*2: Als de eenheid is ingesteld op MPH (indien aanwezig)
■
Lezen van het scherm
De weergave “5 min” wordt als voorbeeld getoond. De basis-
methode voor het lezen van het scherm is echter voor alle scher-
men met de geschiedenis van het brandstofverbruik hetzelfde. Overzicht huidig gemiddeld
brandstofverbruik (gele weer-
gave)
*1
Als de opgenomen eenheid
wordt overschreden (elke 5 min,
elke 1 km [0,6 mijl]
*2 of 1 mijl
[1,6 km]
*3, enz.) wordt de op dat
moment weergegeven geschie-
denis naar de linkerzijde ver-
plaatst en wordt het oudste
overzicht gewist.
Vorig overzicht gemiddeld brandstofverbruik (groene weergave)
Weergave tab
Geeft soorten “Fuel Consumption Record” (overzicht brandstofverbruik)
weer.
*1: Als “Monthly” (maandelijks) is gekozen, wordt het gemiddelde brand-
stofverbruik voor de huidige maand weergegeven.
*2: Als de eenheid is ingesteld op km/h
*3: Als de eenheid is ingesteld op MPH (indien aanwezig)
1
2
3
PRIUS_OM_OM47A31E_(EE).book Page 136 Tuesday, November 10, 2015 4:25 PM

1372. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■

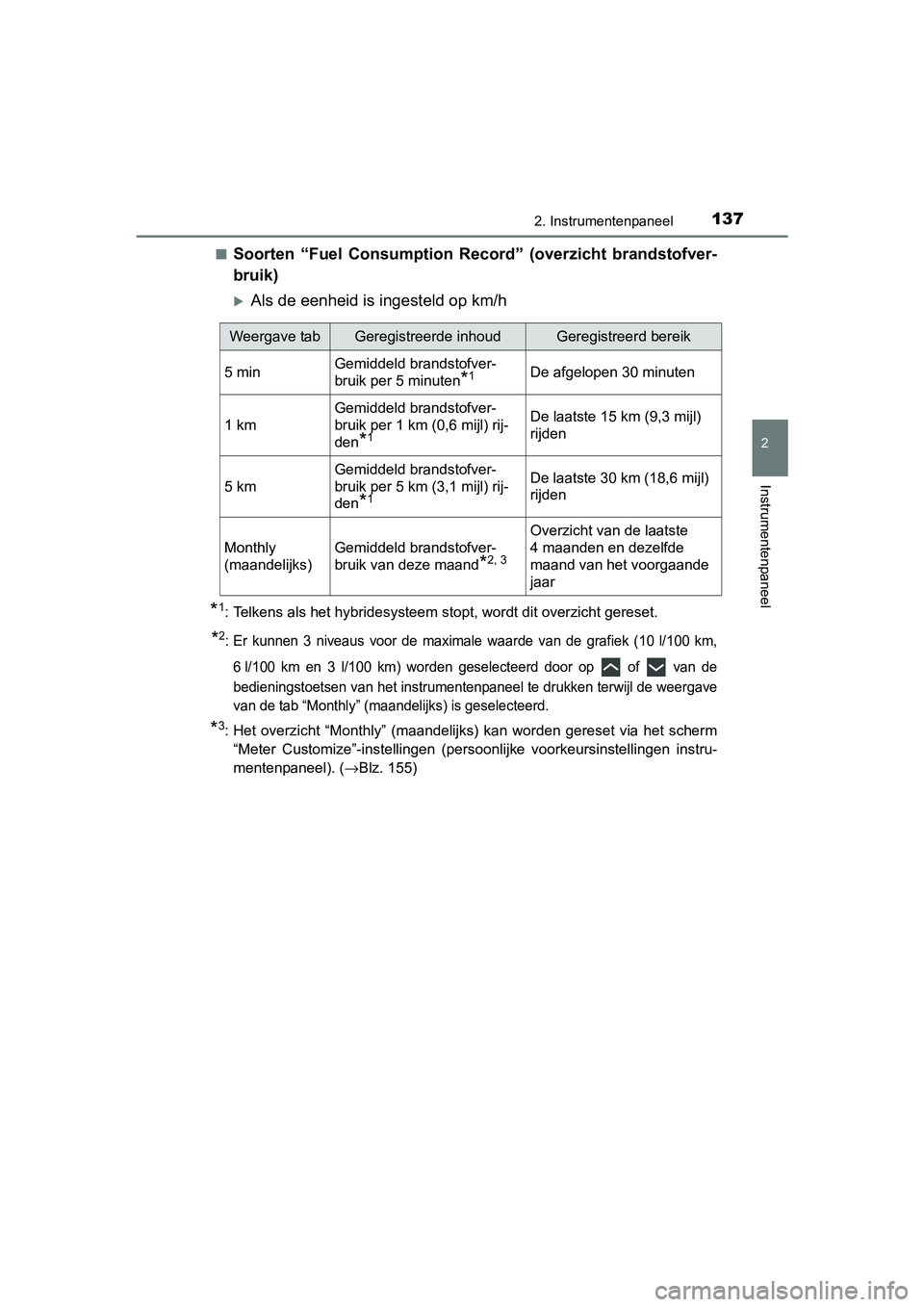

Soorten “Fuel Consumption Reco
rd” (overzicht brandstofver-
bruik)
Als de eenheid is ingesteld op km/h
*1: Telkens als het hybridesysteem stopt, wordt dit overzicht gereset.
*2: Er kunnen 3 niveaus voor de maximale waarde van de grafiek (10 l/100 km,
6 l/100 km en 3 l/100 km) worden geselecteerd door op of van de
bedieningstoetsen van het instrumentenpaneel te drukken terwijl de weergave
van de tab “Monthly” (maandelijks) is geselecteerd.
*3: Het overzicht “Monthly” (maandelijks) kan worden gereset via het scherm“Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instru-
mentenpaneel). ( →Blz. 155)
Weergave tabGeregistreerde inhoudGeregistreerd bereik
5 minGemiddeld brandstofver-
bruik per 5 minuten
*1De afgelopen 30 minuten
1 km
Gemiddeld brandstofver-
bruik per 1 km (0,6 mijl) rij-
den
*1
De laatste 15 km (9,3 mijl)
rijden
5 km
Gemiddeld brandstofver-
bruik per 5 km (3,1 mijl) rij-
den
*1
De laatste 30 km (18,6 mijl)
rijden
Monthly
(maandelijks)Gemiddeld brandstofver-
bruik van deze maand
*2, 3
Overzicht van de laatste
4 maanden en dezelfde
maand van het voorgaande
jaar
PRIUS_OM_OM47A31E_(EE).book Page 137 Tuesday, November 10, 2015 4:25 PM

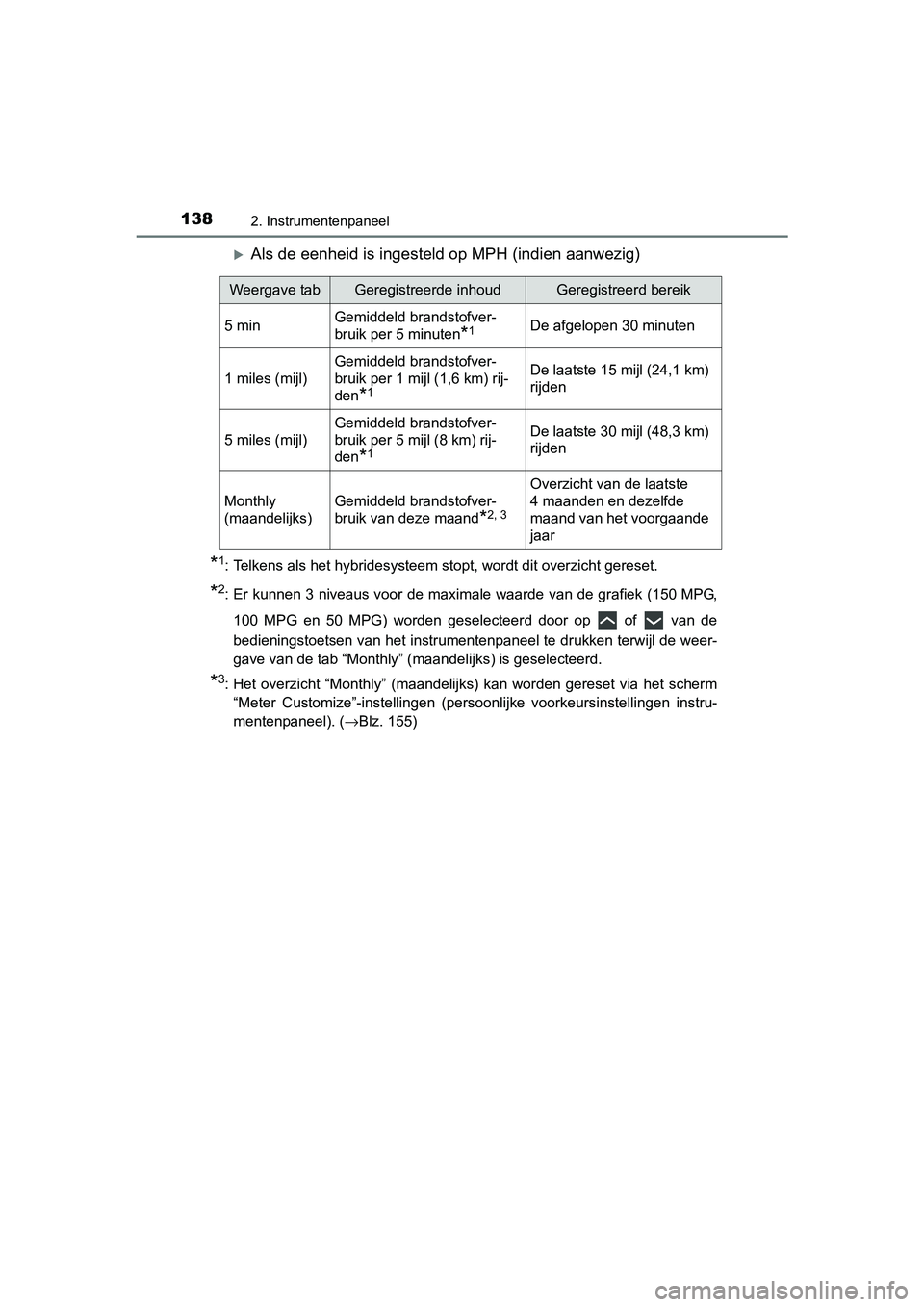

1382. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)
Als de eenheid is ingesteld op MPH (indien aanwezig)
*1: Telkens als het hybridesysteem stopt, wordt dit overzicht gereset.
*2: Er kunnen 3 niveaus voor de maximale waarde van de grafiek (150 MPG,100 MPG en 50 MPG) worden geselecteerd door op of van de
bedieningstoetsen van het instrumentenpaneel te drukken terwijl de weer-
gave van de tab “Monthly” (maandelijks) is geselecteerd.
*3: Het overzicht “Monthly” (maandelijks) kan worden gereset via het scherm“Meter Customize”-instellingen (persoonlijke voorkeursinstellingen instru-
mentenpaneel). ( →Blz. 155)
Weergave tabGeregistreerde inhoudGeregistreerd bereik
5 minGemiddeld brandstofver-
bruik per 5 minuten
*1De afgelopen 30 minuten
1 miles (mijl)
Gemiddeld brandstofver-
bruik per 1 mijl (1,6 km) rij-
den
*1
De laatste 15 mijl (24,1 km)
rijden
5 miles (mijl)
Gemiddeld brandstofver-
bruik per 5 mijl (8 km) rij-
den
*1
De laatste 30 mijl (48,3 km)
rijden
Monthly
(maandelijks)Gemiddeld brandstofver-
bruik van deze maand
*2, 3
Overzicht van de laatste
4 maanden en dezelfde
maand van het voorgaande
jaar
PRIUS_OM_OM47A31E_(EE).book Page 138 Tuesday, November 10, 2015 4:25 PM

1392. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■

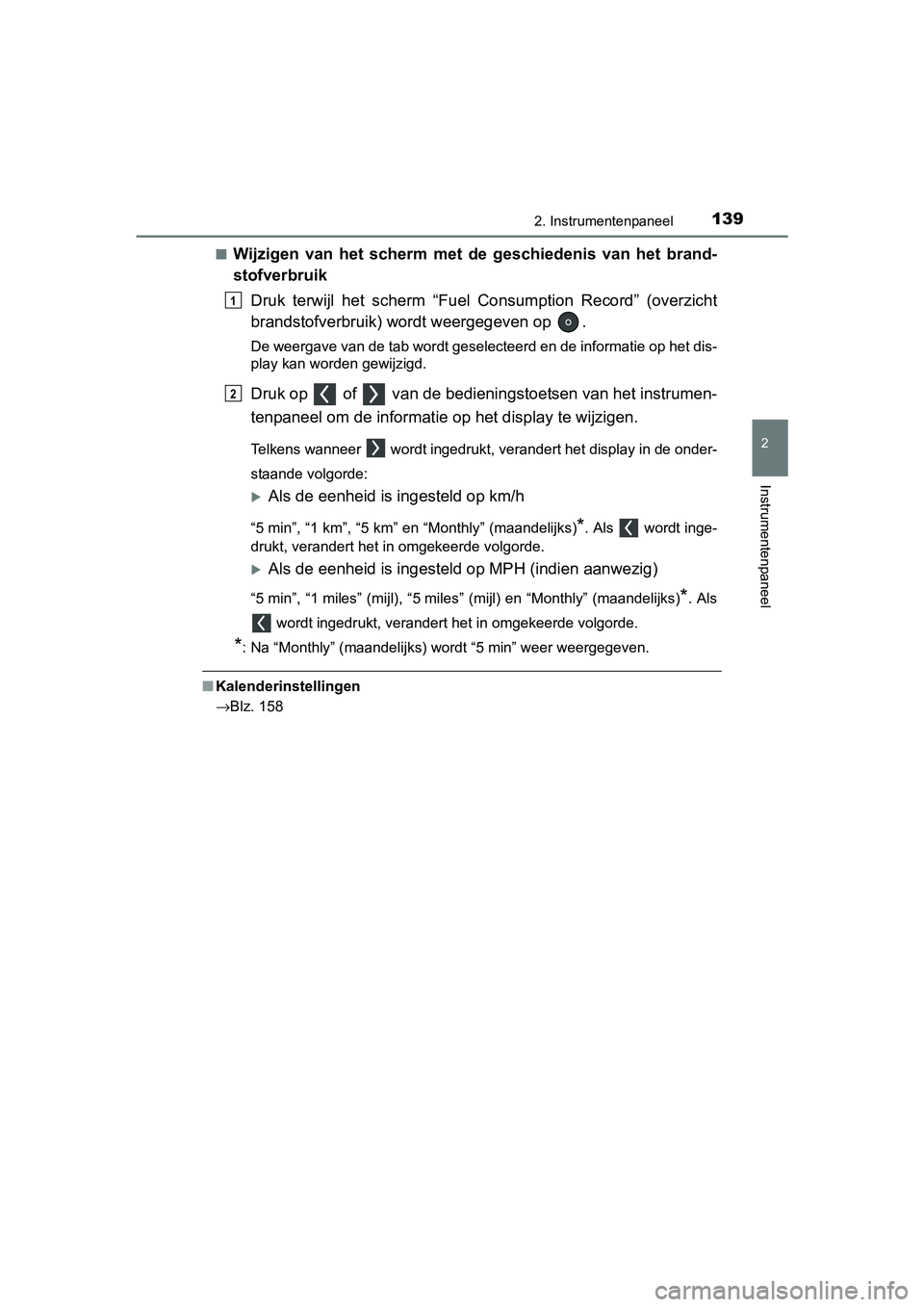

Wijzigen van het scherm met de geschiedenis van het brand-
stofverbruik
Druk terwijl het scherm “Fuel Consumption Record” (overzicht
brandstofverbruik) wordt weergegeven op .
De weergave van de tab wordt geselecteerd en de informatie op het dis-
play kan worden gewijzigd.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Telkens wanneer wordt ingedrukt, verandert het display in de onder-
staande volgorde:
Als de eenheid is ingesteld op km/h
“5 min”, “1 km”, “5 km” en “Monthly” (maandelijks)*. Als wordt inge-
drukt, verandert het in omgekeerde volgorde.
Als de eenheid is ingesteld op MPH (indien aanwezig)
“5 min”, “1 miles” (mijl), “5 miles” (mijl) en “Monthly” (maandelijks)*. Als
wordt ingedrukt, verandert het in omgekeerde volgorde.
*: Na “Monthly” (maandelijks) wordt “5 min” weer weergegeven.
■ Kalenderinstellingen
→Blz. 158
1
2
PRIUS_OM_OM47A31E_(EE).book Page 139 Tuesday, November 10, 2015 4:25 PM

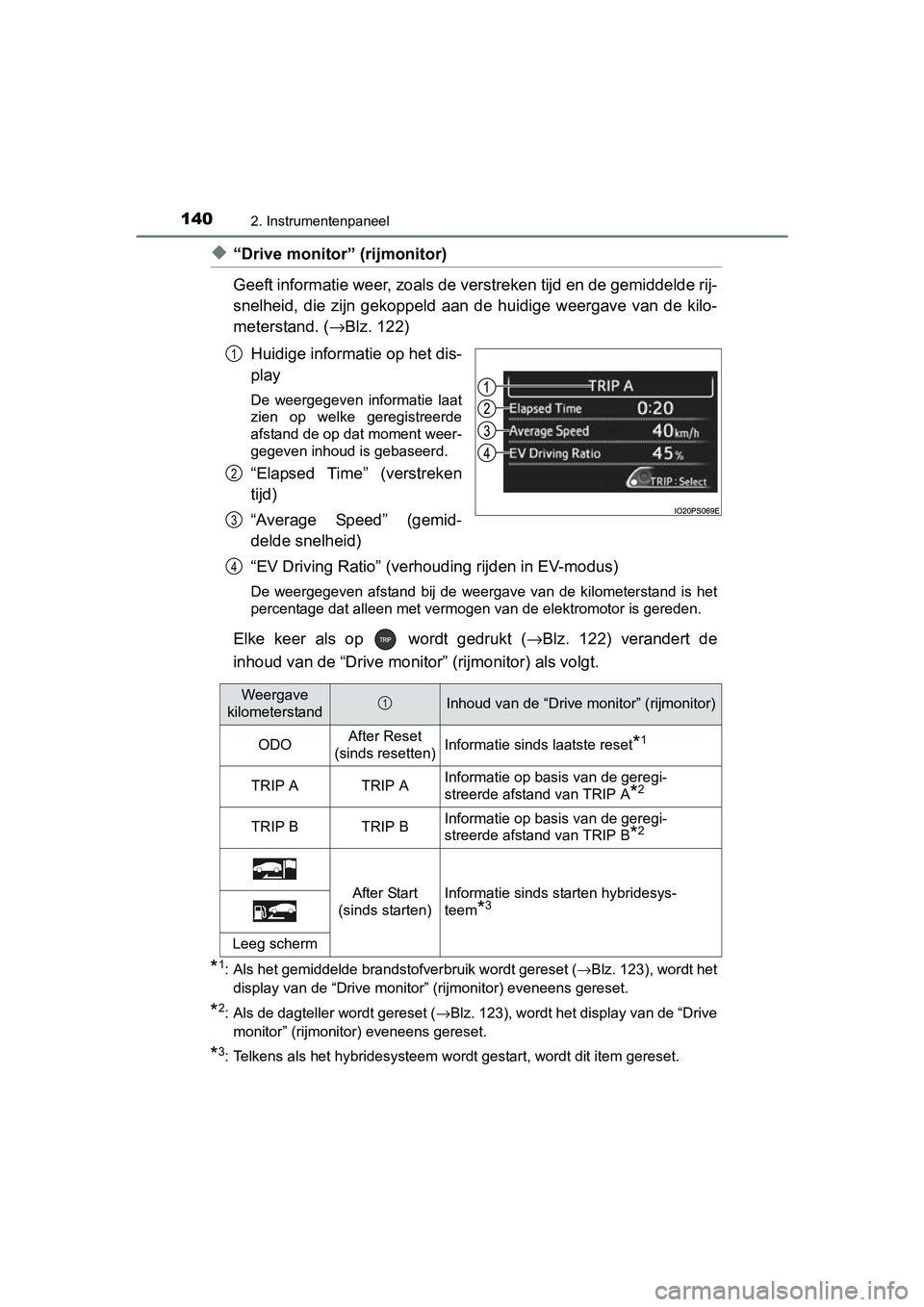

1402. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)
◆“Drive monitor” (rijmonitor)
Geeft informatie weer, zoals de verstreken tijd en de gemiddelde rij-
snelheid, die zijn gekoppeld aan de huidige weergave van de kilo-
meterstand. ( →Blz. 122)
Huidige informatie op het dis-
play
De weergegeven informatie laat
zien op welke geregistreerde
afstand de op dat moment weer-
gegeven inhoud is gebaseerd.
“Elapsed Time” (verstreken
tijd)
“Average Speed” (gemid-
delde snelheid)
“EV Driving Ratio” (verhouding rijden in EV-modus)
De weergegeven afstand bij de weergave van de kilometerstand is het
percentage dat alleen met vermogen van de elektromotor is gereden.
Elke keer als op wordt gedrukt ( →Blz. 122) verandert de
inhoud van de “Drive monitor” (rijmonitor) als volgt.
*1: Als het gemiddelde brandstofverbruik wordt gereset ( →Blz. 123), wordt het
display van de “Drive monitor” (rijmonitor) eveneens gereset.
*2: Als de dagteller wordt gereset ( →Blz. 123), wordt het display van de “Drive
monitor” (rijmonitor) eveneens gereset.
*3: Telkens als het hybridesysteem wordt gestart, wordt dit item gereset.
1
2
3
4
Weergave
kilometerstandInhoud van de “Drive monitor” (rijmonitor)
ODOAfter Reset
(sinds resetten)Informatie sinds laatste reset*1
TRIP ATRIP AInformatie op basis van de geregi-
streerde afstand van TRIP A
*2
TRIP BTRIP BInformatie op basis van de geregi-
streerde afstand van TRIP B
*2
After Start
(sinds starten)Informatie sinds starten hybridesys-
teem
*3
Leeg scherm
1
PRIUS_OM_OM47A31E_(EE).book Page 140 Tuesday, November 10, 2015 4:25 PM
