1612. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)
Om de zichtbaarheid van het head-up display te verbeteren, kunnen
de positie en de helderheid van het display worden afgesteld.
Weergeven van het afstelscherm op het multi-informatiedisplay.
Als het head-up display is ingeschakeld:
Selecteer op het scherm van het multi-informatie-
display en druk vervolgens op . ( →Blz. 152)
Als het head-up display is uitgeschakeld:
Als op de toets HUD wordt gedrukt, wordt het afstelscherm voor het
head-up display automatisch weergegeven.
*1
Als binnen ongeveer 6 seconden geen aanpassingen worden gedaan*2,
keert het multi-informatiedisplay automatisch terug naar het vorige
scherm.
Afstellen van de positie en de helderheid van het display met de
bedieningstoetsen van het instrumentenpaneel.
De positie van het head-up display
verandert als op of wordt
gedrukt.
De helderheid van het head-up dis-
play verandert als op of
wordt gedrukt.
Als op wordt gedrukt, keert het
multi-informatiedisplay terug naar
het vorige scherm.
*1: Deze functie kan worden uitgeschakeld. ( →Blz. 155)
*2: Het afstelscherm kan plotseling worden geannuleerd als het wordt onder-
broken door een waarschuwingsmelding die wordt weergegeven op het
display.

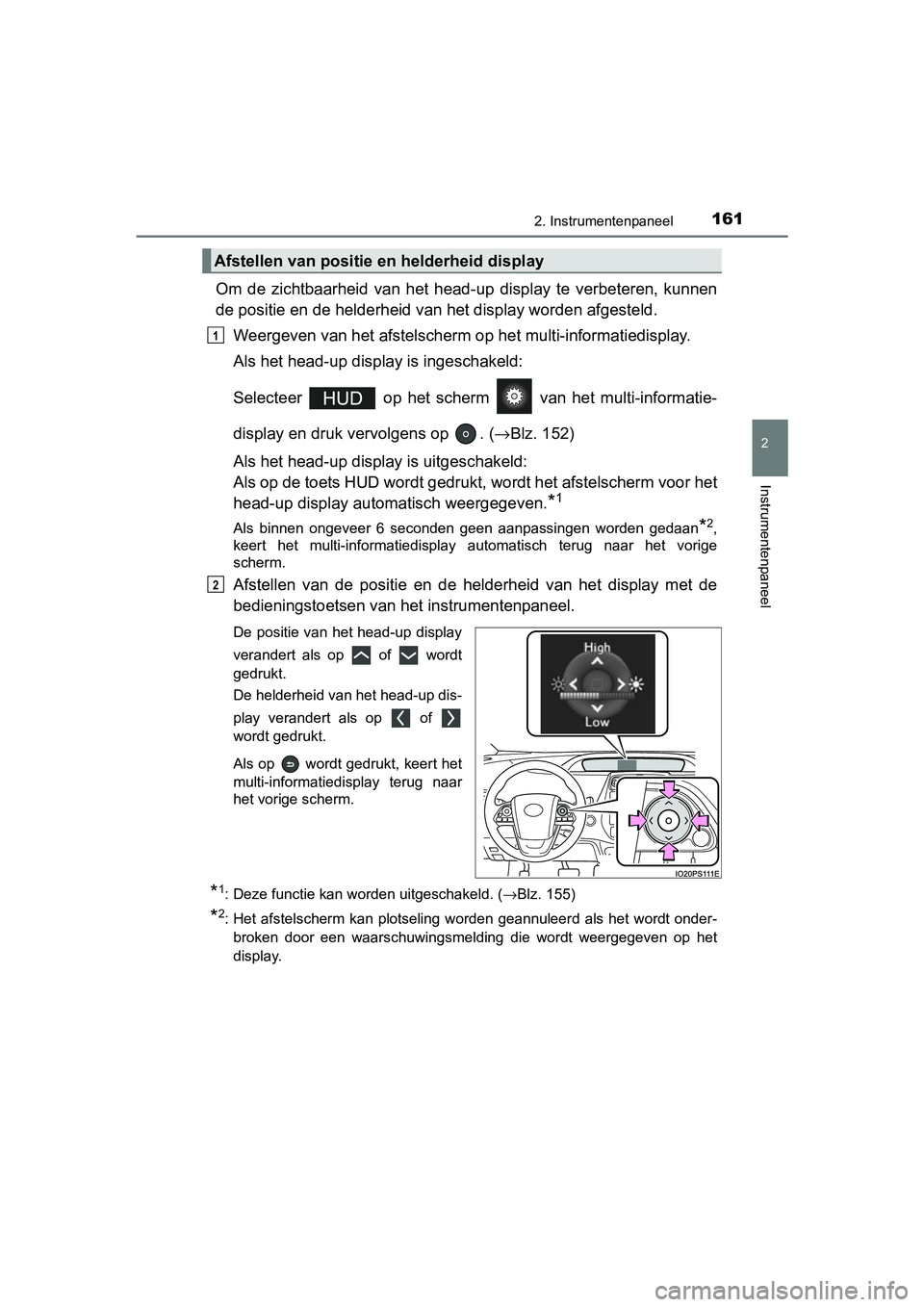

Afstellen van positie en helderheid display
1
2
PRIUS_OM_OM47A31E_(EE).book Page 161 Tuesday, November 10, 2015 4:25 PM

1622. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■

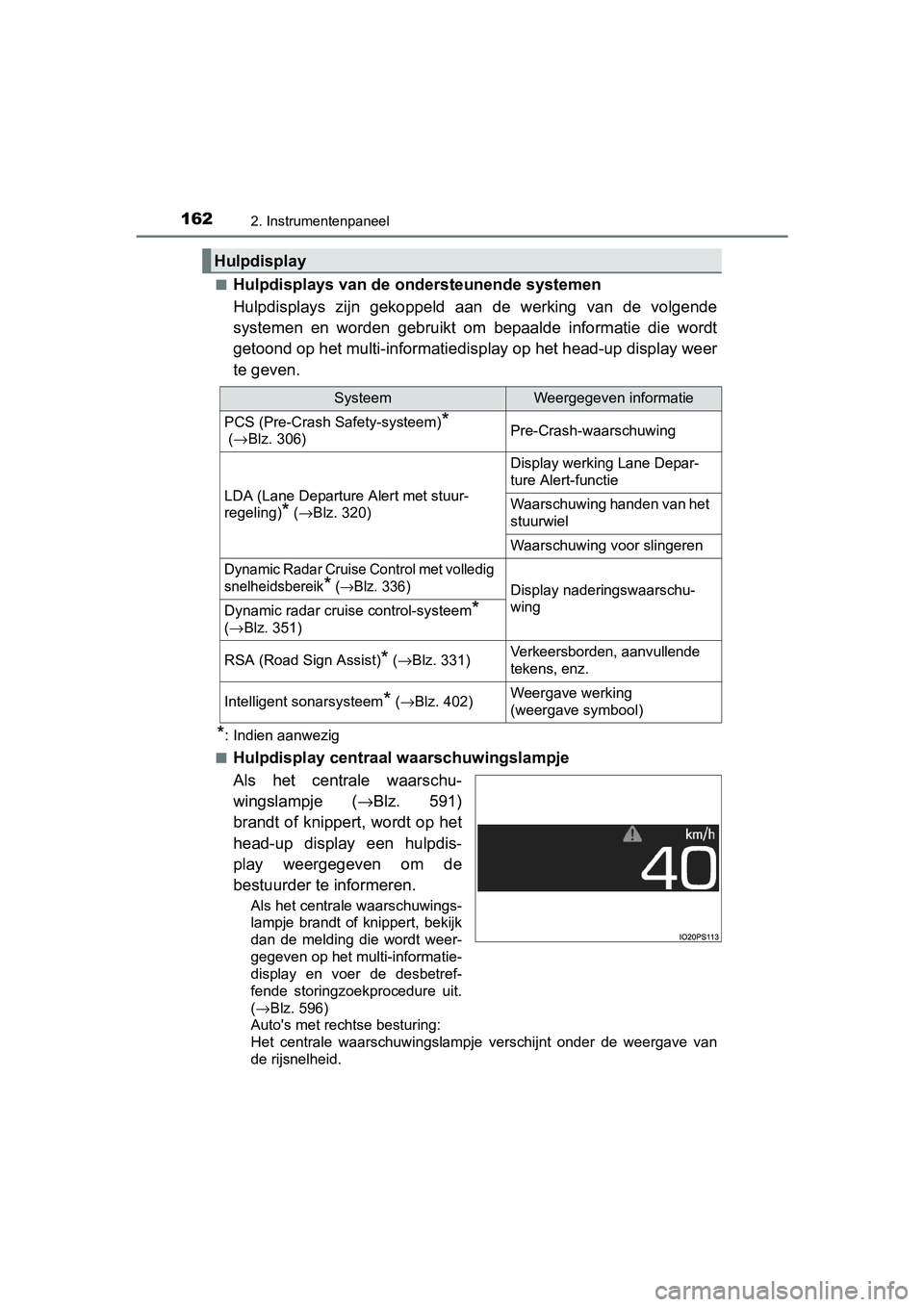

Hulpdisplays van de ondersteunende systemen
Hulpdisplays zijn gekoppeld aa
n de werking van de volgende
systemen en worden gebruikt om bepaalde informatie die wordt
getoond op het multi-informatiedi splay op het head-up display weer
te geven.
*: Indien aanwezig
■
Hulpdisplay centraal waarschuwingslampje
Als het centrale waarschu-
wingslampje ( →Blz. 591)
brandt of knippert, wordt op het
head-up display een hulpdis-
play weergegeven om de
bestuurder te informeren.
Als het centrale waarschuwings-
lampje brandt of knippert, bekijk
dan de melding die wordt weer-
gegeven op het multi-informatie-
display en voer de desbetref-
fende storingzoekprocedure uit.
( →Blz. 596)
Auto's met rechtse besturing:
Het centrale waarschuwingslampje verschijnt onder de weergave van
de rijsnelheid.
Hulpdisplay
SysteemWeergegeven informatie
PCS (Pre-Crash Safety-systeem)*
( → Blz. 306)Pre-Crash-waarschuwing
LDA (Lane Departure Alert met stuur-
regeling)
* (→Blz. 320)
Display werking Lane Depar-
ture Alert-functie
Waarschuwing handen van het
stuurwiel
Waarschuwing voor slingeren
Dynamic Radar Cruise Control met volledig
snelheidsbereik
* (→Blz. 336)Display naderingswaarschu-
wing
Dynamic radar cruise control-systeem*
( → Blz. 351)
RSA (Road Sign Assist)* (→Blz. 331)Verkeersborden, aanvullende
tekens, enz.
Intelligent sonarsysteem* (→Blz. 402)Weergave werking
(weergave symbool)
PRIUS_OM_OM47A31E_(EE).book Page 162 Tuesday, November 10, 2015 4:25 PM

1632. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

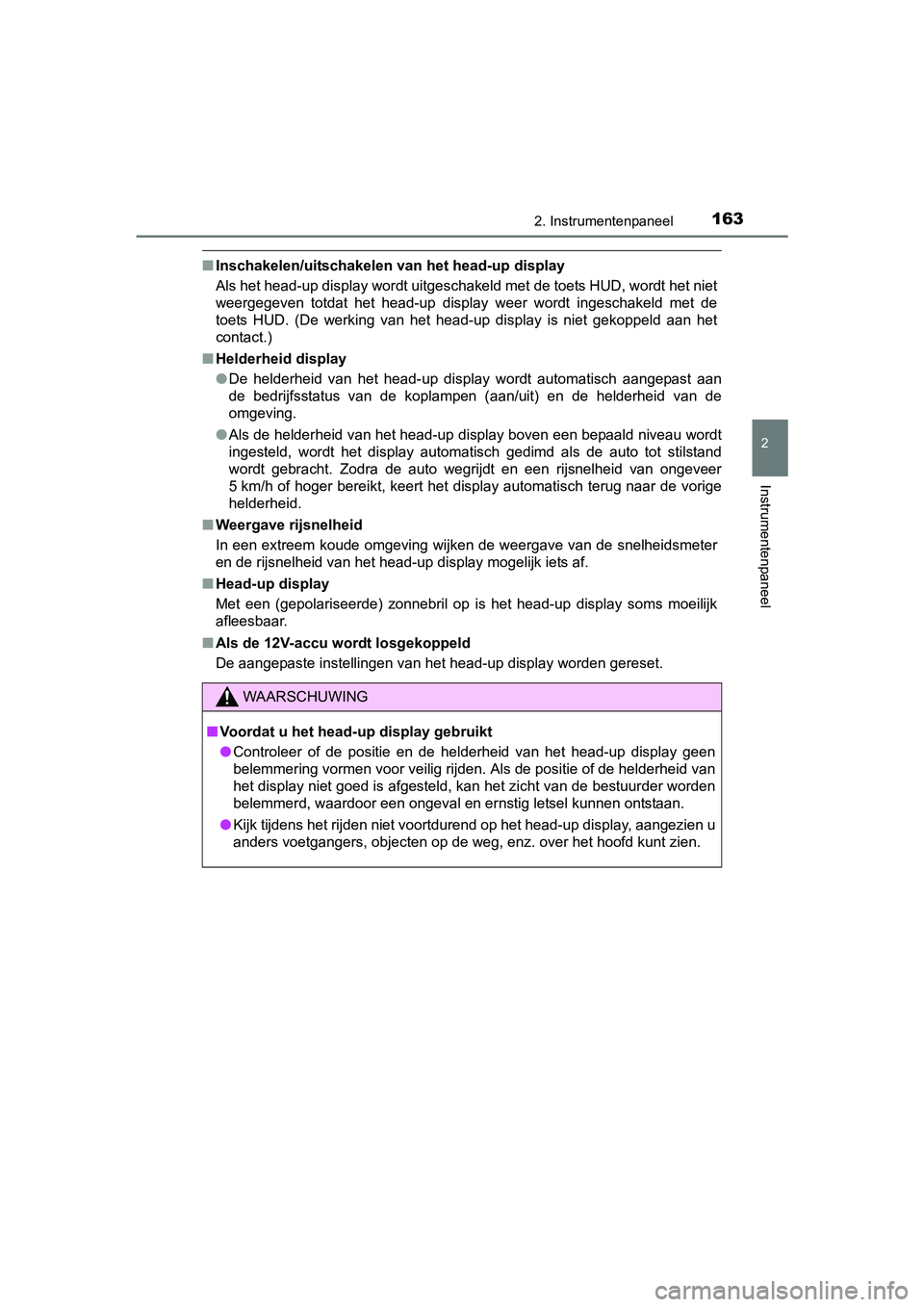

■Inschakelen/uitschakelen van het head-up display
Als het head-up display wordt uitgeschakeld met de toets HUD, wordt het niet
weergegeven totdat het head-up display weer wordt ingeschakeld met de
toets HUD. (De werking van het head-up display is niet gekoppeld aan het
contact.)
■ Helderheid display
●De helderheid van het head-up display wordt automatisch aangepast aan
de bedrijfsstatus van de koplampen (aan/uit) en de helderheid van de
omgeving.
● Als de helderheid van het head-up display boven een bepaald niveau wordt
ingesteld, wordt het display automatisch gedimd als de auto tot stilstand
wordt gebracht. Zodra de auto wegrijdt en een rijsnelheid van ongeveer
5 km/h of hoger bereikt, keert het display automatisch terug naar de vorige
helderheid.
■ Weergave rijsnelheid
In een extreem koude omgeving wijken de weergave van de snelheidsmeter
en de rijsnelheid van het head-up display mogelijk iets af.
■ Head-up display
Met een (gepolariseerde) zonnebril op is het head-up display soms moeilijk
afleesbaar.
■ Als de 12V-accu wordt losgekoppeld
De aangepaste instellingen van het head-up display worden gereset.
WAARSCHUWING
■Voordat u het head-up display gebruikt
● Controleer of de positie en de helderheid van het head-up display geen
belemmering vormen voor veilig rijden. Als de positie of de helderheid van
het display niet goed is afgesteld, kan het zicht van de bestuurder worden
belemmerd, waardoor een ongeval en ernstig letsel kunnen ontstaan.
● Kijk tijdens het rijden niet voortdurend op het head-up display, aangezien u
anders voetgangers, objecten op de weg, enz. over het hoofd kunt zien.
PRIUS_OM_OM47A31E_(EE).book Page 163 Tuesday, November 10, 2015 4:25 PM

1642. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

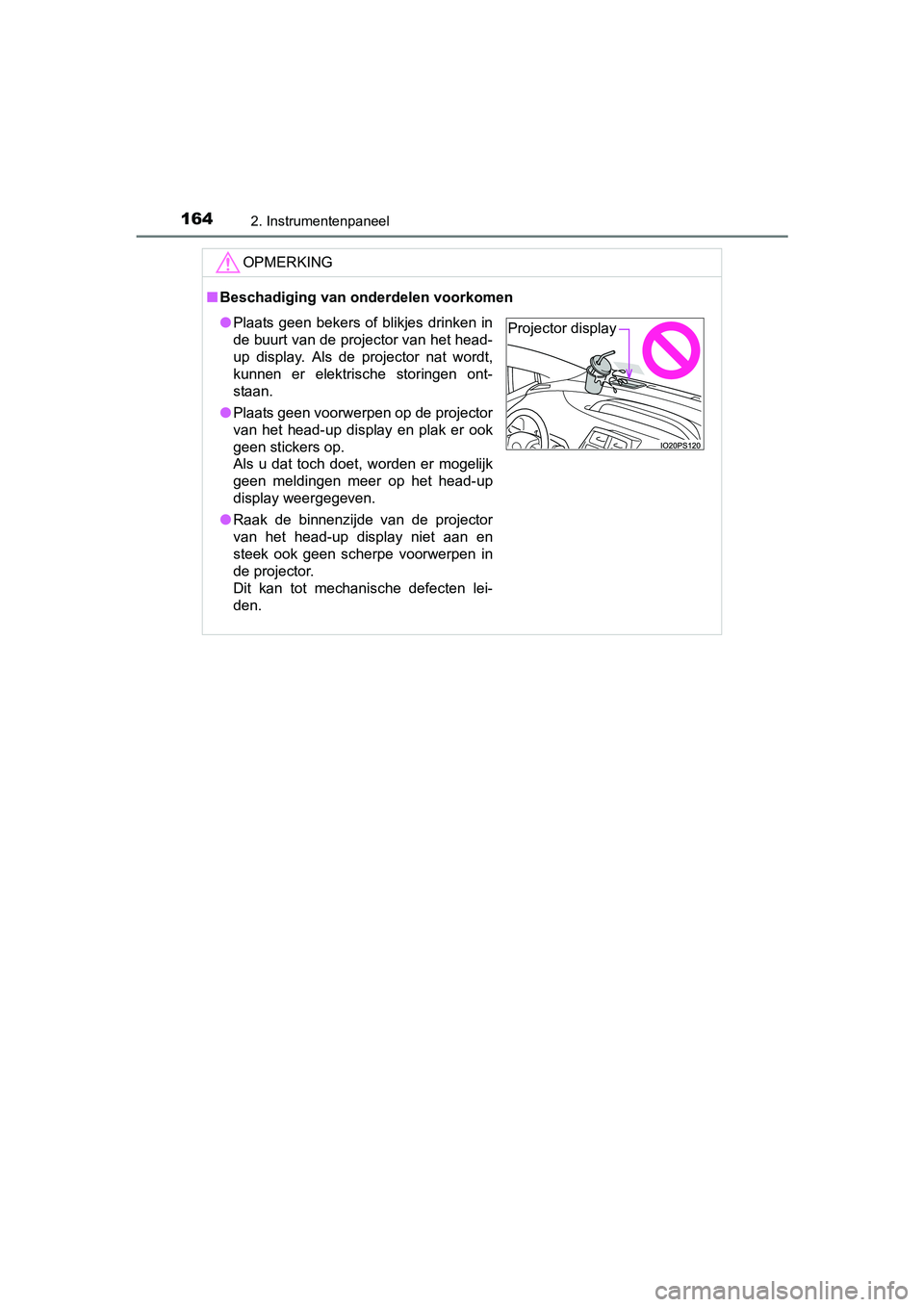

OPMERKING
■Beschadiging van onderdelen voorkomen
● Plaats geen bekers of blikjes drinken in
de buurt van de projector van het head-
up display. Als de projector nat wordt,
kunnen er elektrische storingen ont-
staan.
● Plaats geen voorwerpen op de projector
van het head-up display en plak er ook
geen stickers op.
Als u dat toch doet, worden er mogelijk
geen meldingen meer op het head-up
display weergegeven.
● Raak de binnenzijde van de projector
van het head-up display niet aan en
steek ook geen scherpe voorwerpen in
de projector.
Dit kan tot mechanische defecten lei-
den.Projector display
PRIUS_OM_OM47A31E_(EE).book Page 164 Tuesday, November 10, 2015 4:25 PM

165
2
2. Instrumentenpaneel
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

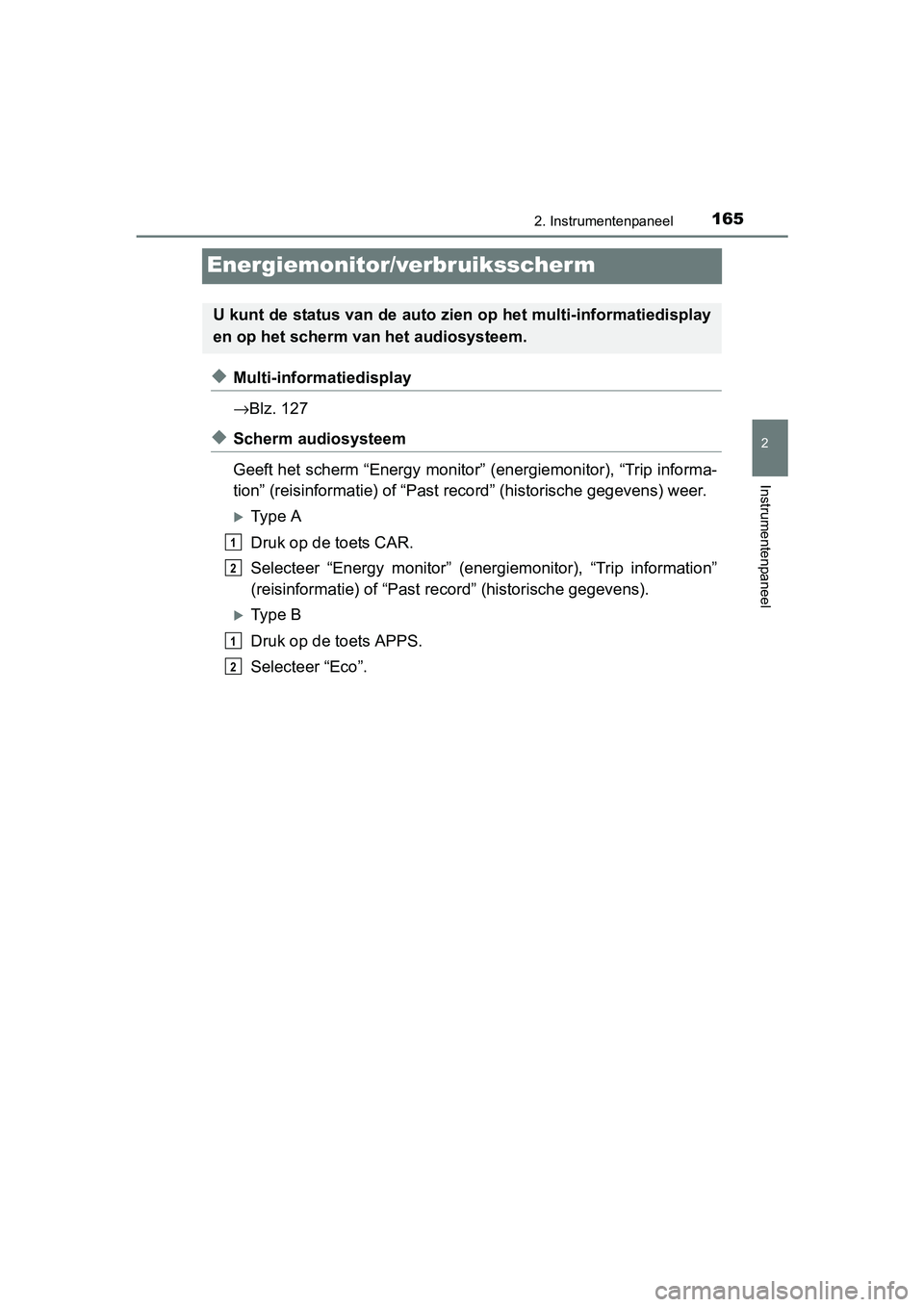

Energiemonitor/verbruiksscherm
◆Multi-informatiedisplay
→Blz. 127
◆Scherm audiosysteem
Geeft het scherm “Energy monitor” (energiemonitor), “Trip informa-
tion” (reisinformatie) of “Past re cord” (historische gegevens) weer.
Type A
Druk op de toets CAR.
Selecteer “Energy monitor” (energiemonitor), “Trip information”
(reisinformatie) of “Past record” (historische gegevens).
Type B
Druk op de toets APPS.
Selecteer “Eco”.
U kunt de status van de auto zien op het multi-informatiedisplay
en op het scherm van het audiosysteem.
1
2
1
2
PRIUS_OM_OM47A31E_(EE).book Page 165 Tuesday, November 10, 2015 4:25 PM

1662. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

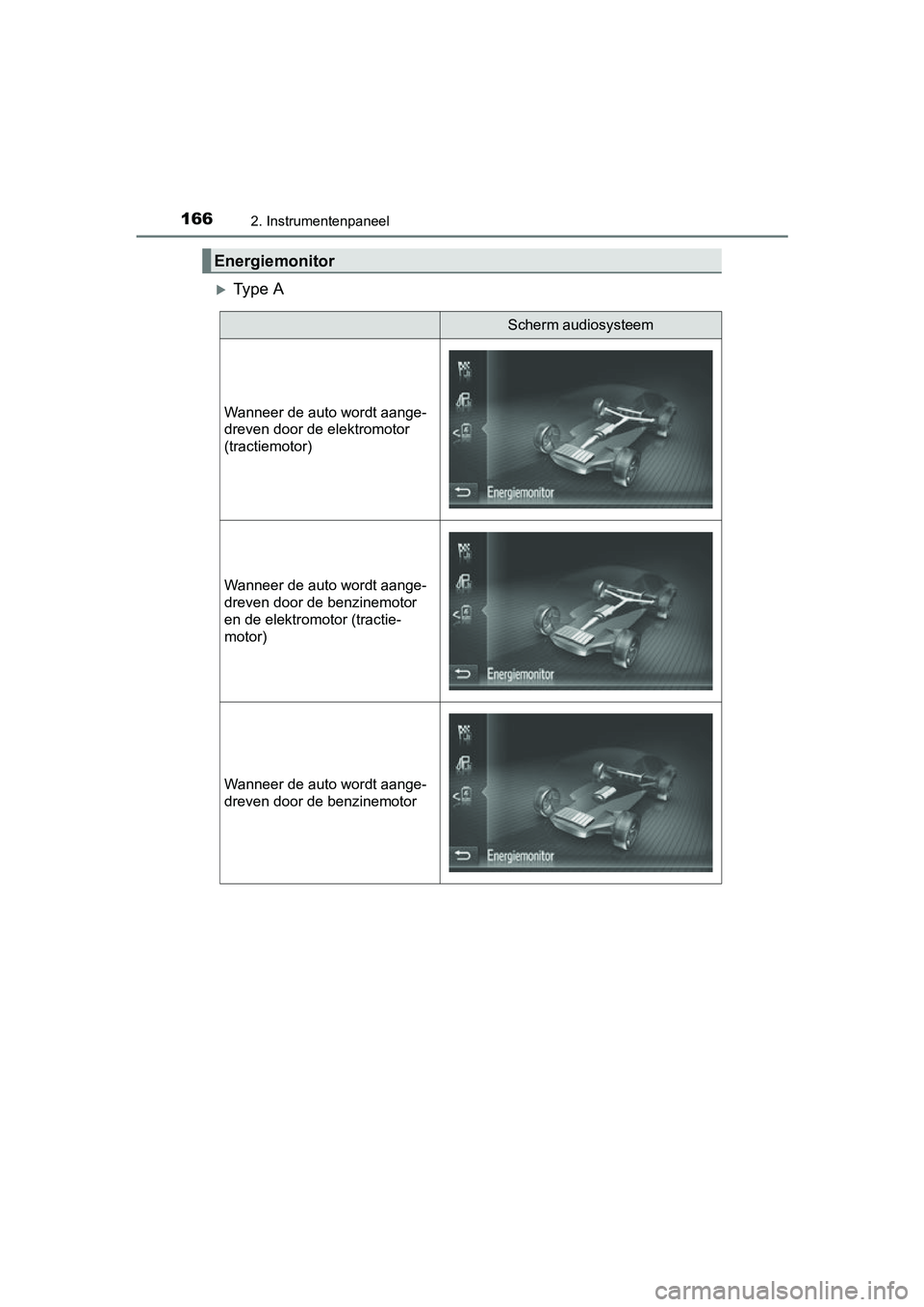

Ty p e A
Energiemonitor
Scherm audiosysteem
Wanneer de auto wordt aange-
dreven door de elektromotor
(tractiemotor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
en de elektromotor (tractie-
motor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
PRIUS_OM_OM47A31E_(EE).book Page 166 Tuesday, November 10, 2015 4:25 PM

1672. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

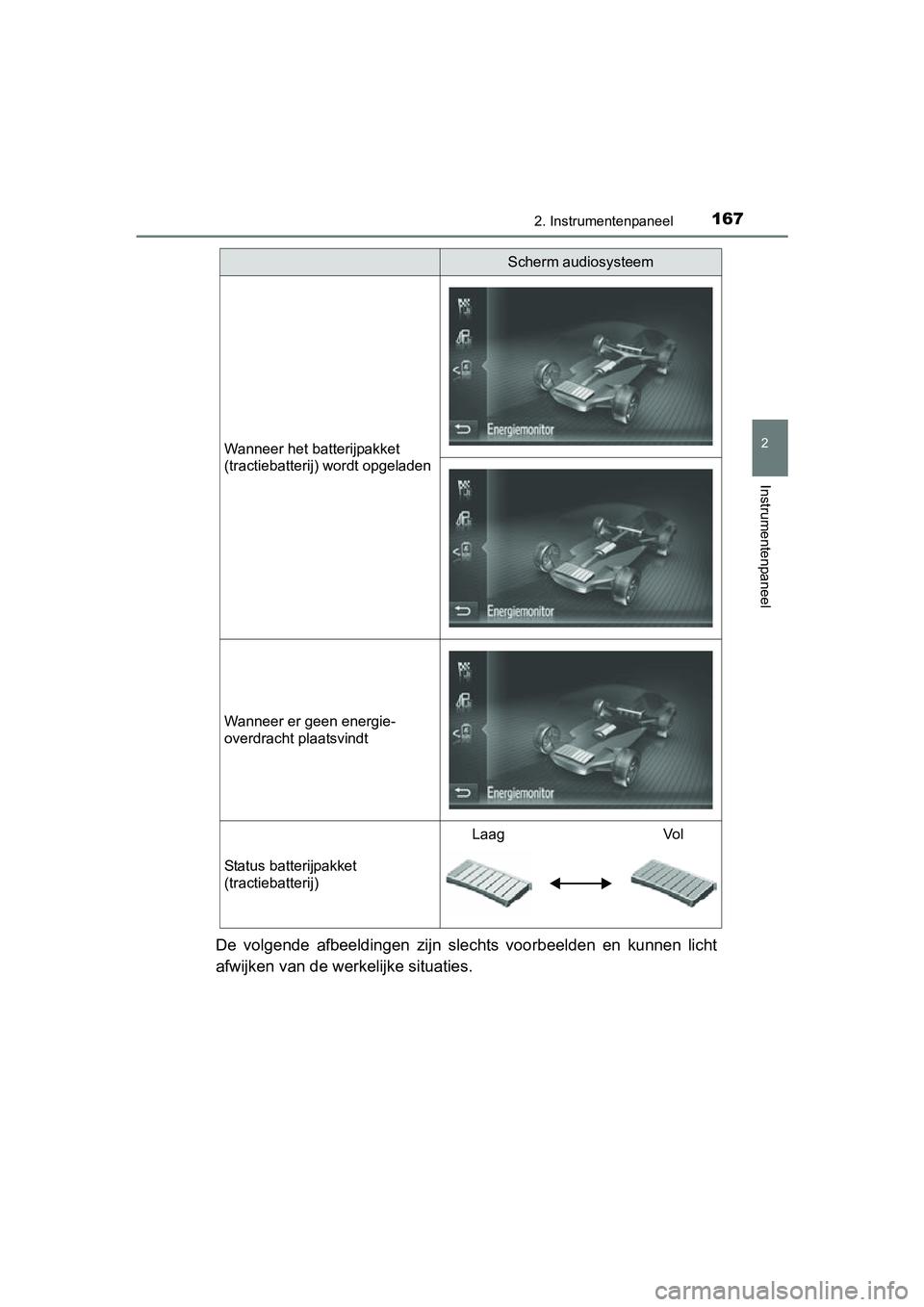

De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werkelijke situaties.
Wanneer het batterijpakket
(tractiebatterij) wordt opgeladen
Wanneer er geen energie-
overdracht plaatsvindt
Status batterijpakket
(tractiebatterij)
LaagVo l
Scherm audiosysteem
PRIUS_OM_OM47A31E_(EE).book Page 167 Tuesday, November 10, 2015 4:25 PM

1682. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

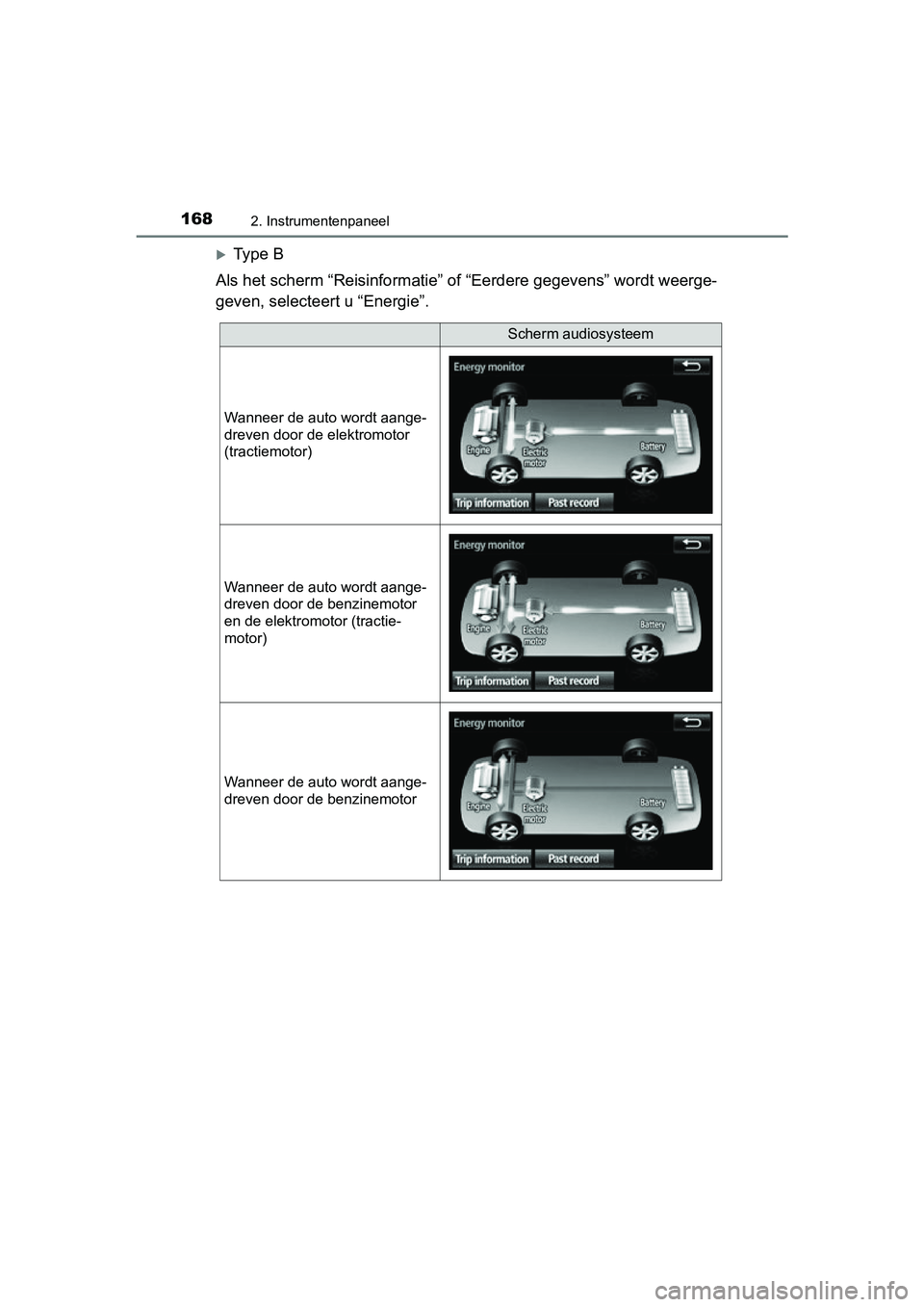

Ty p e B
Als het scherm “Reisinformatie” of “Eerdere gegevens” wordt weerge-
geven, selecteert u “Energie”.
Scherm audiosysteem
Wanneer de auto wordt aange-
dreven door de elektromotor
(tractiemotor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
en de elektromotor (tractie-
motor)
Wanneer de auto wordt aange-
dreven door de benzinemotor
PRIUS_OM_OM47A31E_(EE).book Page 168 Tuesday, November 10, 2015 4:25 PM

1692. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)

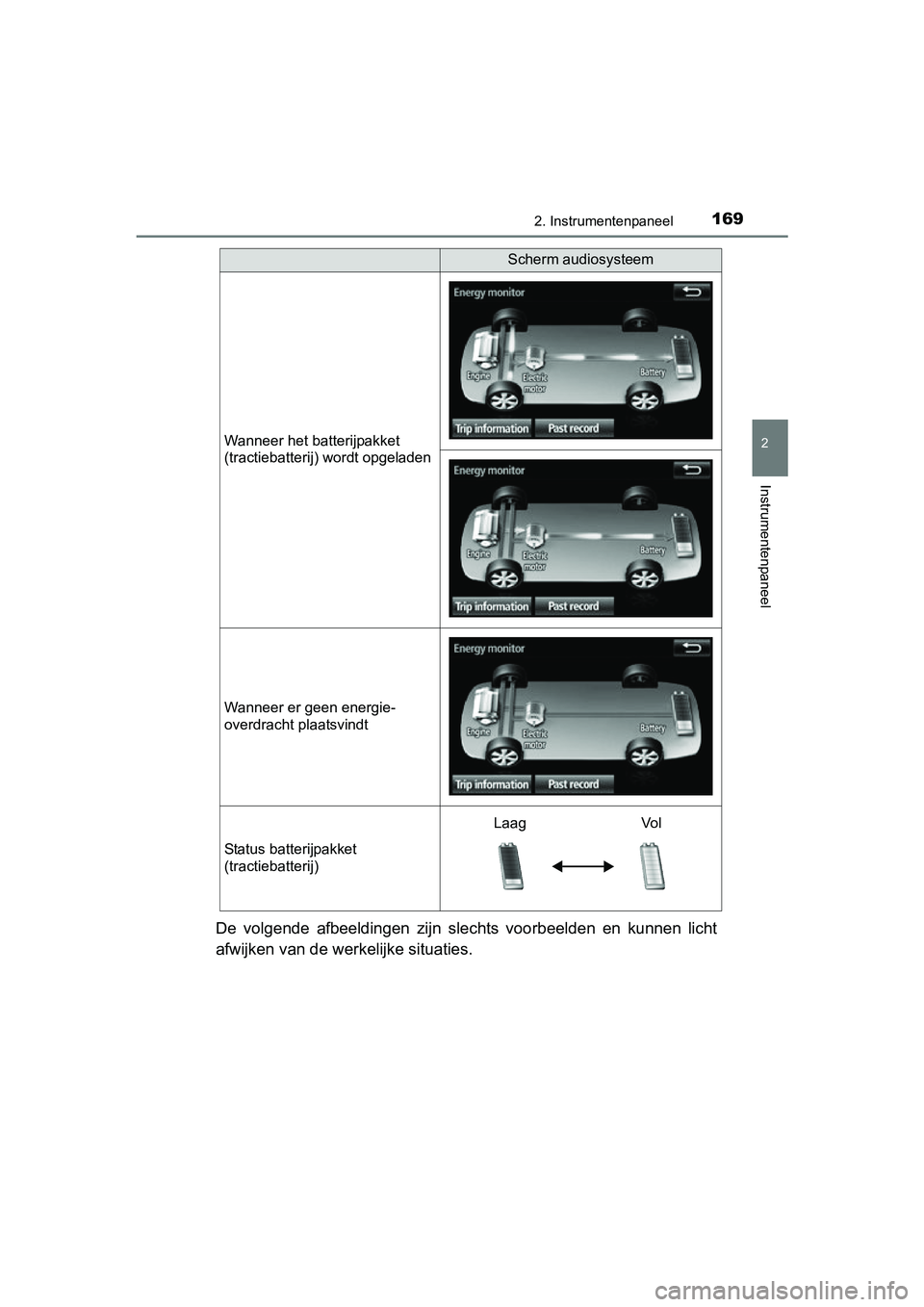

De volgende afbeeldingen zijn slechts voorbeelden en kunnen licht
afwijken van de werkelijke situaties.
Wanneer het batterijpakket
(tractiebatterij) wordt opgeladen
Wanneer er geen energie-
overdracht plaatsvindt
Status batterijpakket
(tractiebatterij)
Scherm audiosysteem
LaagVol
PRIUS_OM_OM47A31E_(EE).book Page 169 Tuesday, November 10, 2015 4:25 PM

1702. Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■

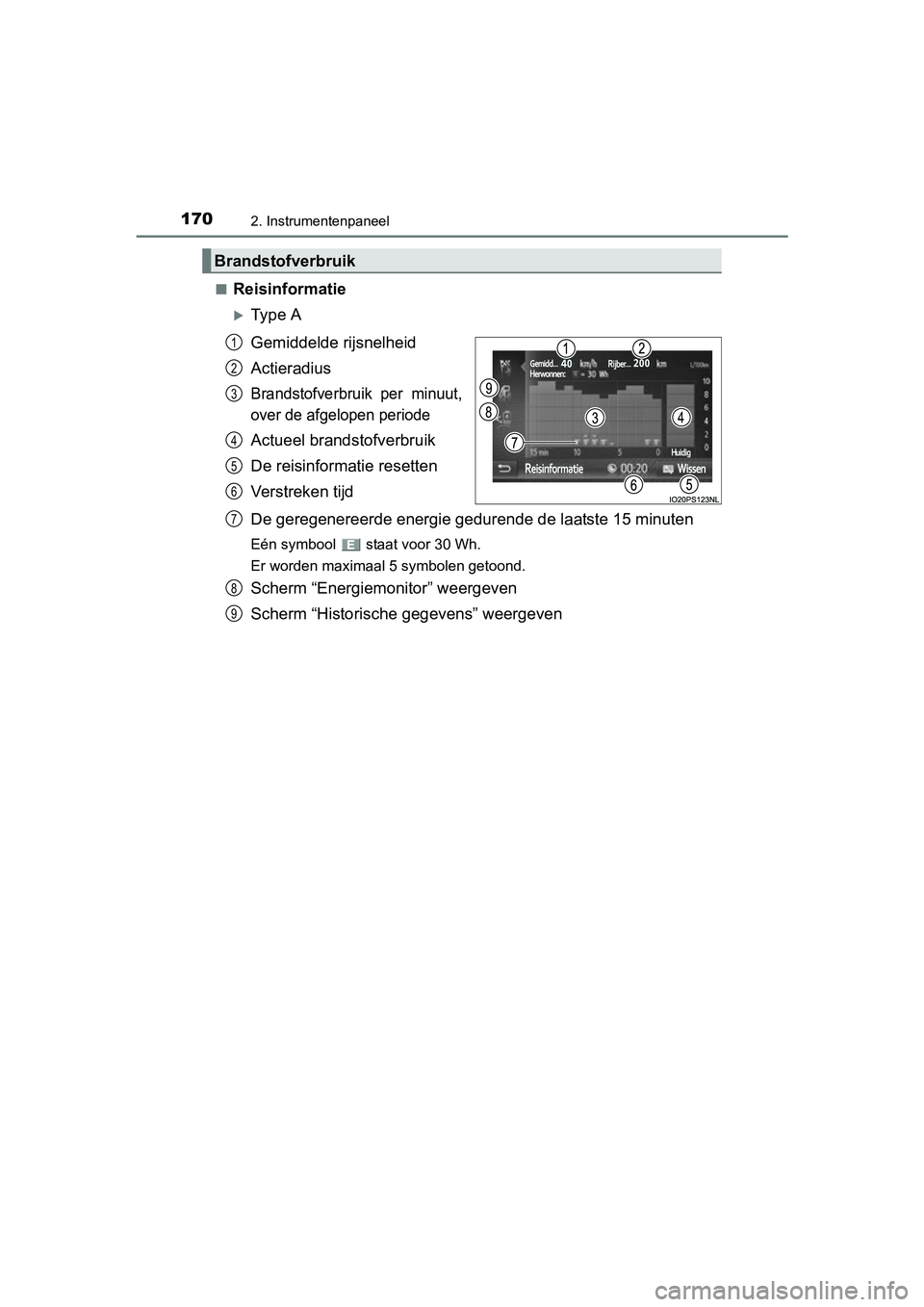

Reisinformatie
Type A
Gemiddelde rijsnelheid
Actieradius
Brandstofverbruik per minuut,
over de afgelopen periode
Actueel brandstofverbruik
De reisinform
atie resetten
Verstreken tijd
De geregenereerde energie gedurende de laatste 15 minuten
Eén symbool staat voor 30 Wh.
Er worden maximaal 5 symbolen getoond.
Scherm “Energiemonitor” weergeven
Scherm “Historische gegevens” weergeven
Brandstofverbruik
1
2
3
4
5
6
7
8
9
