4014-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

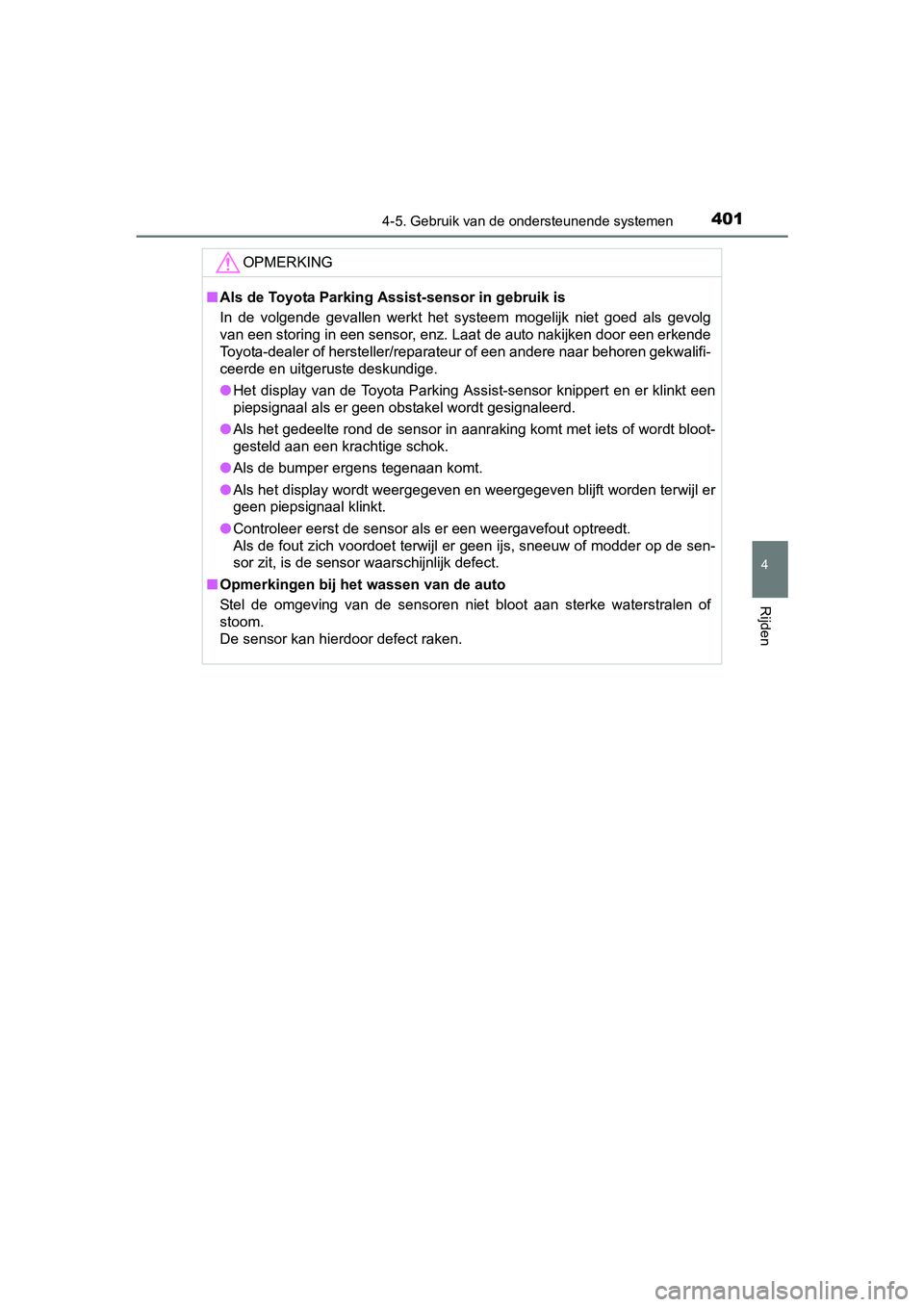

OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er
geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
PRIUS_OM_OM47A31E_(EE).book Page 401 Tuesday, November 10, 2015 4:25 PM

4024-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

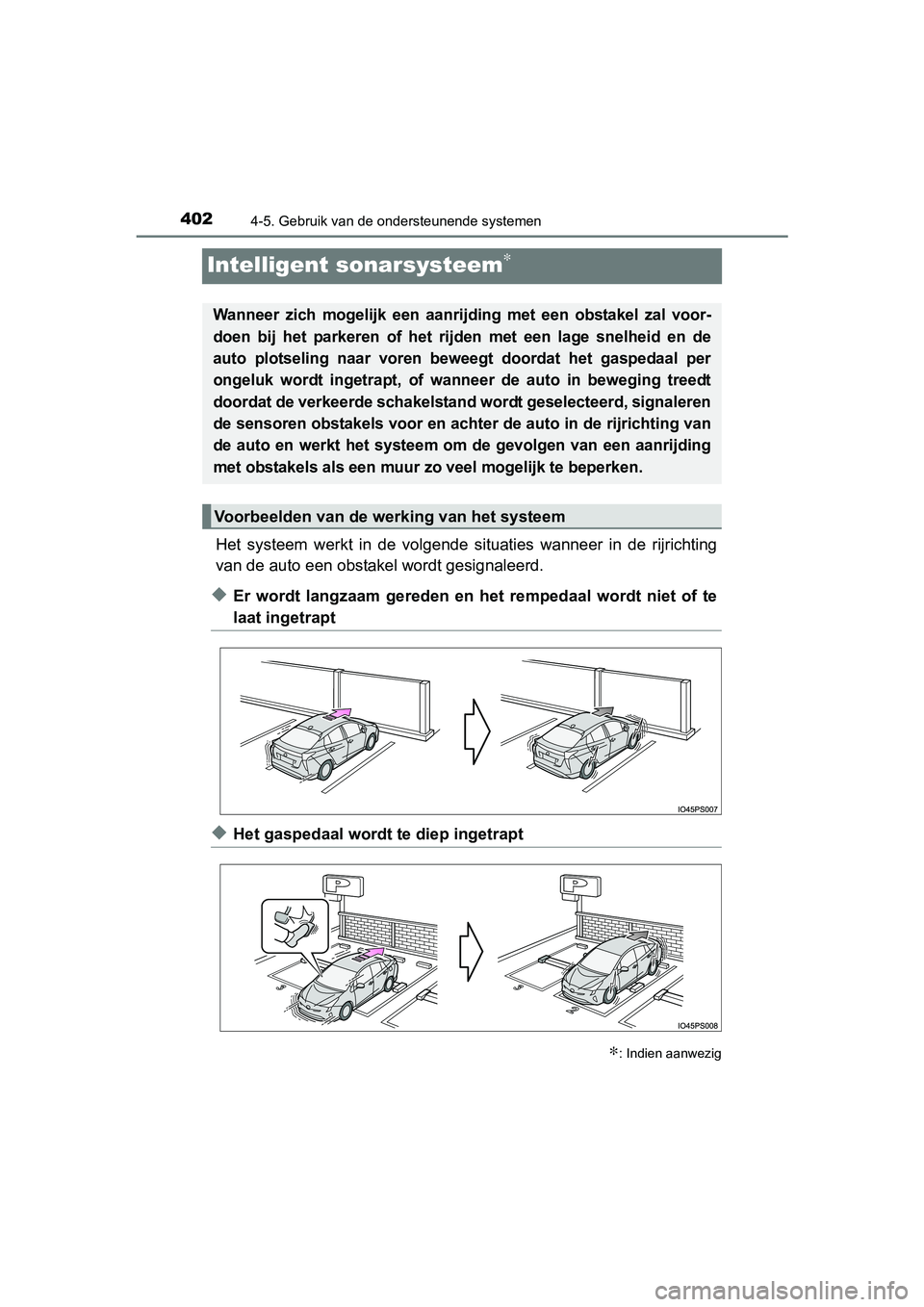

Intelligent sonarsysteem∗
Het systeem werkt in de volgende situaties wanneer in de rijrichting
van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te
laat ingetrapt
◆Het gaspedaal wordt te diep ingetrapt
∗: Indien aanwezig
Wanneer zich mogelijk een aanrijding met een obstakel zal voor-
doen bij het parkeren of het rijden met een lage snelheid en de
auto plotseling naar voren beweegt doordat het gaspedaal per
ongeluk wordt ingetrapt, of wanneer de auto in beweging treedt
doordat de verkeerde schakelstand wordt geselecteerd, signaleren
de sensoren obstakels voor en achter de auto in de rijrichting van
de auto en werkt het systeem om de gevolgen van een aanrijding
met obstakels als een muur zo veel mogelijk te beperken.
Voorbeelden van de werking van het systeem
PRIUS_OM_OM47A31E_(EE).book Page 402 Tuesday, November 10, 2015 4:25 PM

4034-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

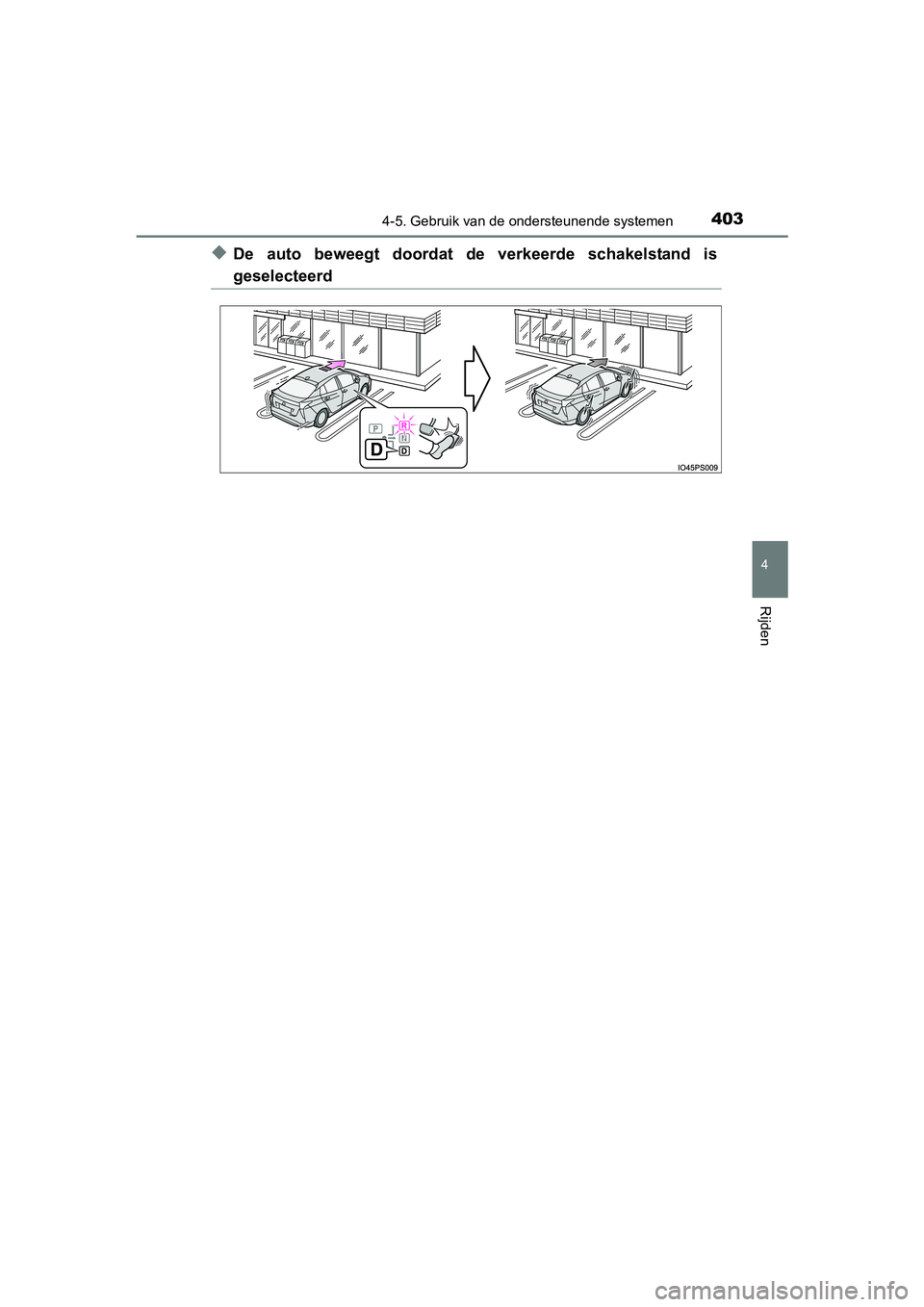

◆De auto beweegt doordat de verkeerde schakelstand is
geselecteerd
PRIUS_OM_OM47A31E_(EE).book Page 403 Tuesday, November 10, 2015 4:25 PM

4044-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

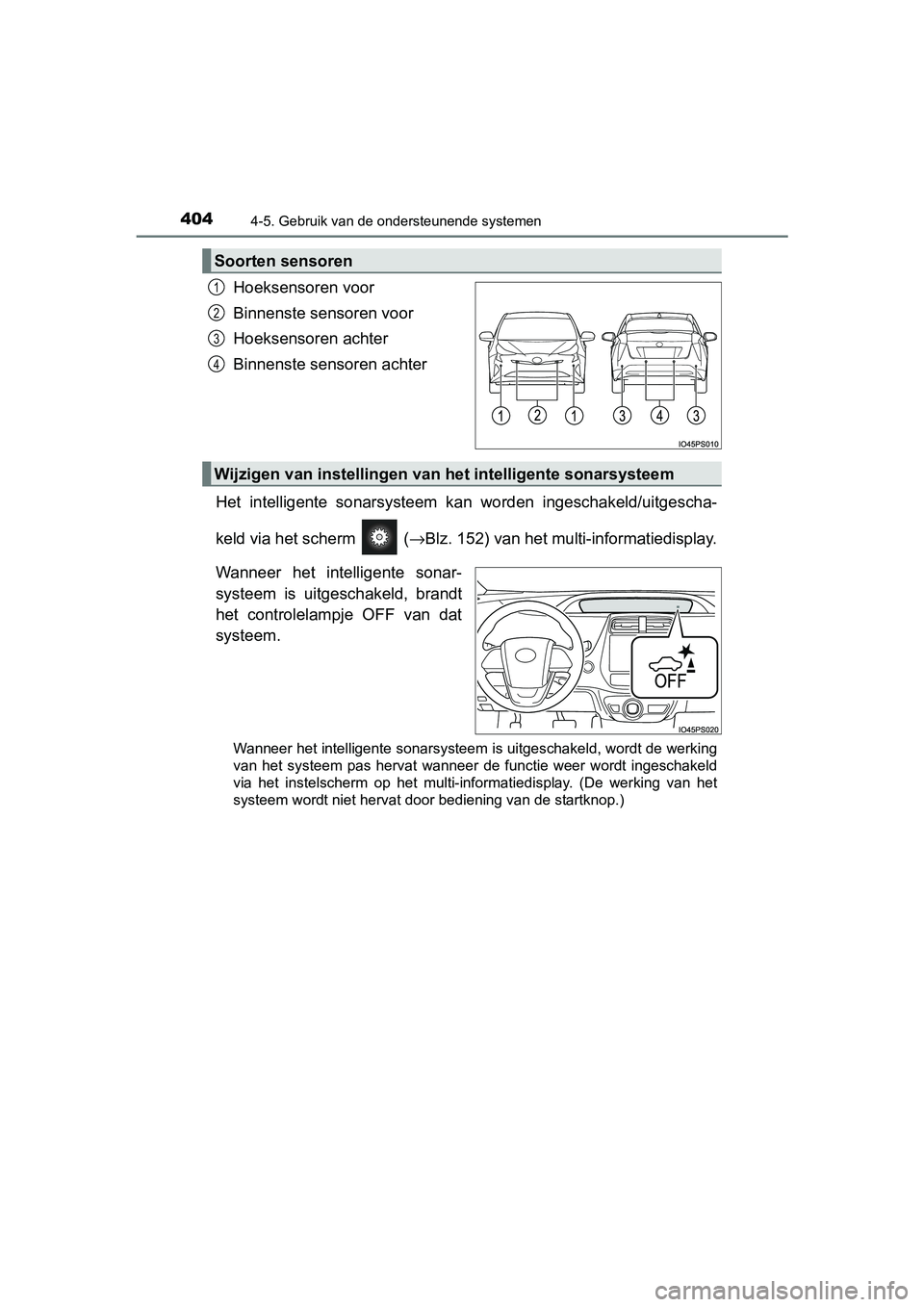

Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Het intelligente sonarsysteem k an worden ingeschakeld/uitgescha-
keld via het scherm ( →Blz. 152) van het multi-informatiedisplay.
Wanneer het inte lligente sonar-
systeem is uitgeschakeld, brandt
het controlelampje OFF van dat
systeem.
Wanneer het intelligente sonarsysteem is uitgeschakeld, wordt de werking
van het systeem pas hervat wanneer de functie weer wordt ingeschakeld
via het instelscherm op het multi-informatiedisplay. (De werking van het
systeem wordt niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van het intelligente sonarsysteem
PRIUS_OM_OM47A31E_(EE).book Page 404 Tuesday, November 10, 2015 4:25 PM

4054-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

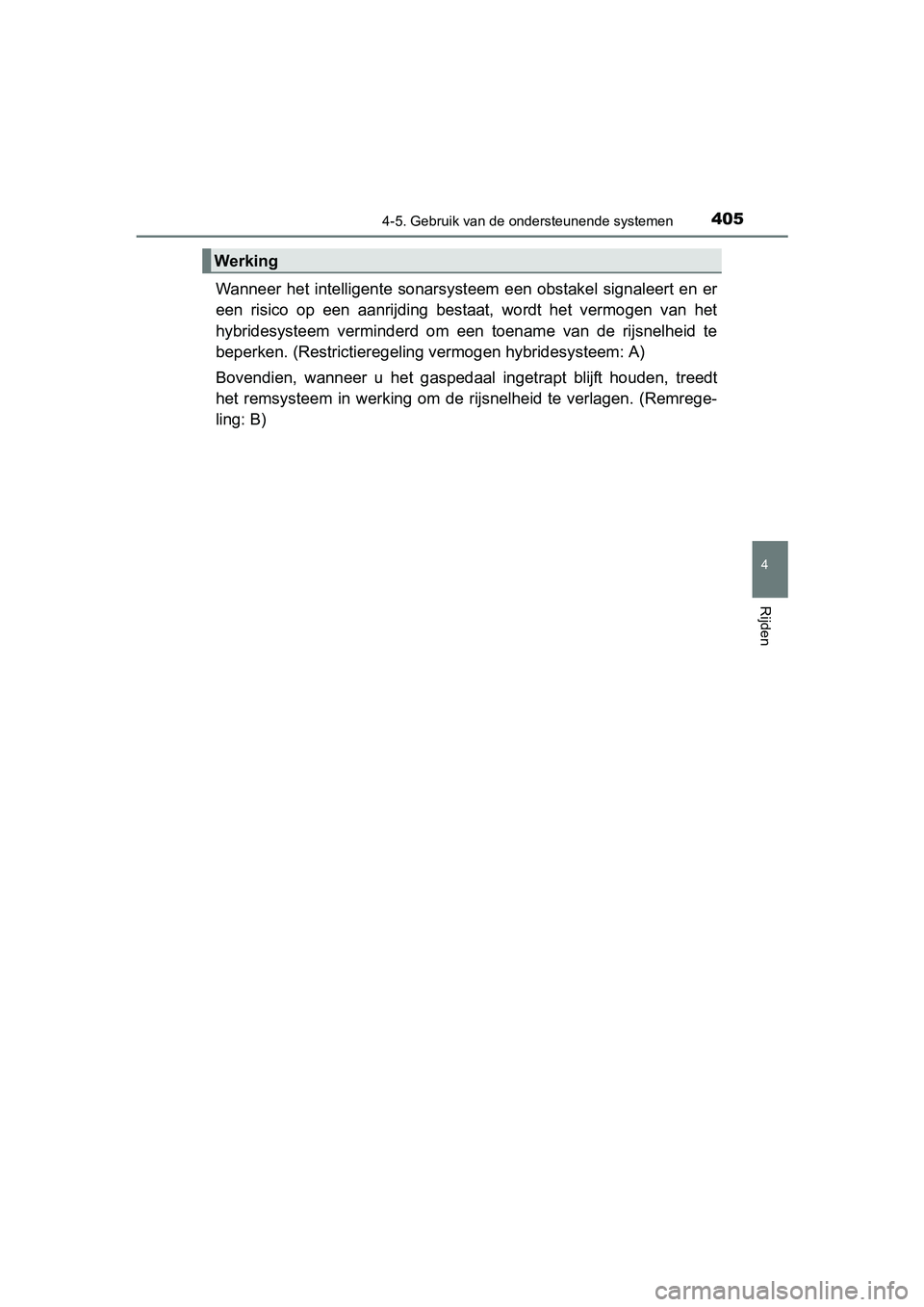

Wanneer het intelligente sonarsysteem een obstakel signaleert en er
een risico op een aanrijding bestaat, wordt het vermogen van het
hybridesysteem verminderd om een toename van de rijsnelheid te
beperken. (Restrictieregeling vermogen hybridesysteem: A)
Bovendien, wan neer u het gaspedaal ingetrapt blijft houden, treedt
het remsysteem in werking om de rijsnelheid te verlagen. (Remrege-
ling: B)
Werking
PRIUS_OM_OM47A31E_(EE).book Page 405 Tuesday, November 10, 2015 4:25 PM

4064-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

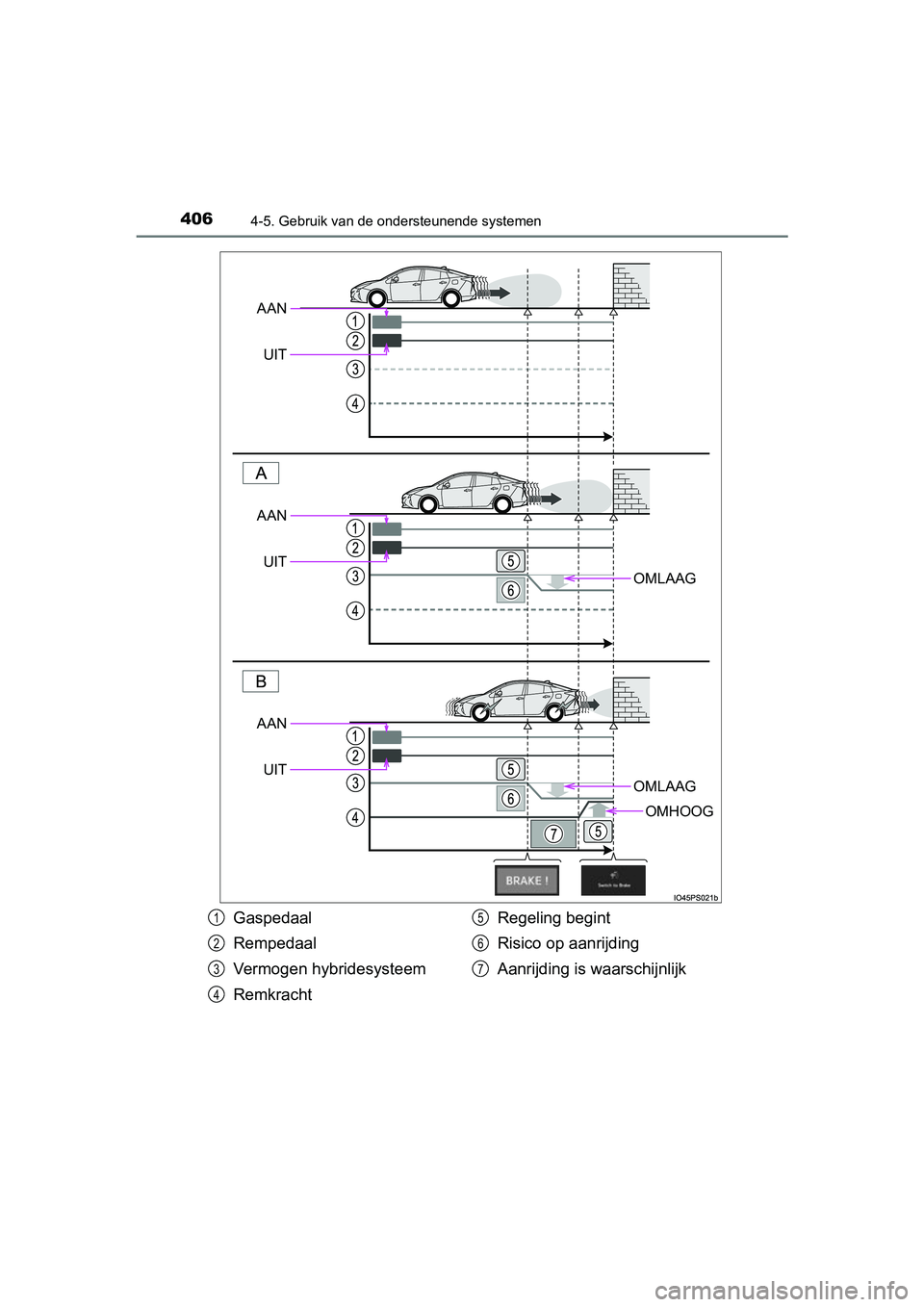

OMLAAG
OMLAAG
OMHOOG
AANUIT
AANUIT
AANUIT
Gaspedaal
Rempedaal
Vermogen hybridesysteem
Remkracht Regeling begint
Risico op aanrijding
Aanrijding is waarschijnlijk1
2
3
4
5
6
7
PRIUS_OM_OM47A31E_(EE).book Page 406
Tuesday, November 10, 2015 4:25 PM

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)■

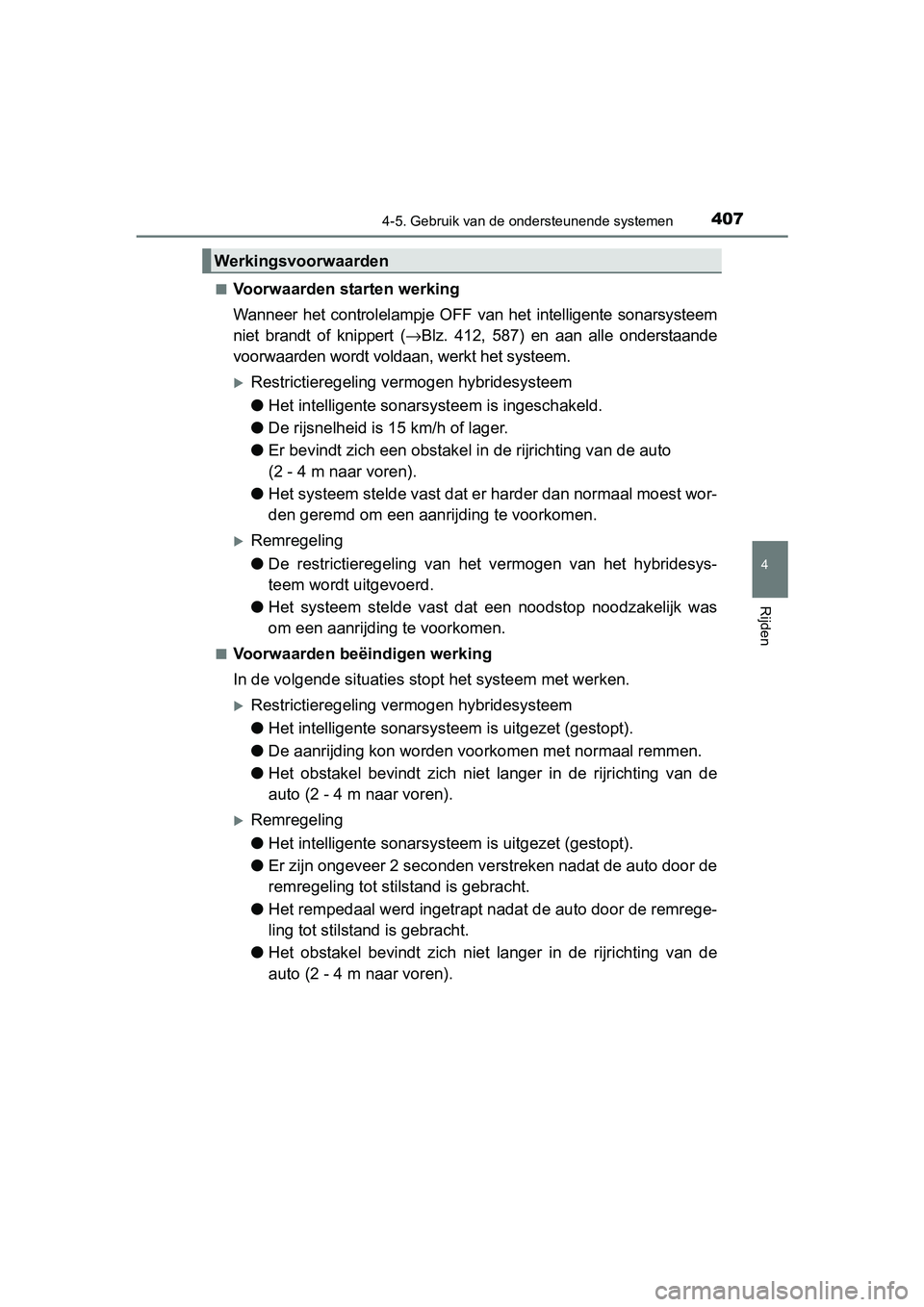

Voorwaarden starten werking
Wanneer het controlelampje OFF
van het intelligente sonarsysteem
niet brandt of knippert (→ Blz. 412, 587) en aan alle onderstaande
voorwaarden wordt voldaan, werkt het systeem.
Restrictieregeling vermogen hybridesysteem
● Het intelligente sonarsyst eem is ingeschakeld.
● De rijsnelheid is 15 km/h of lager.
● Er bevindt zich een obstakel in de rijrichting van de auto
(2 - 4 m naar voren).
● Het systeem stelde vast dat er harder dan normaal moest wor-
den geremd om een aanrijding te voorkomen.
Remregeling
●De restrictieregeling van het vermogen van het hybridesys-
teem wordt uitgevoerd.
● Het systeem stelde vast dat een noodstop noodzakelijk was
om een aanrijding te voorkomen.
■Voorwaarden beëindigen werking
In de volgende situaties st opt het systeem met werken.
Restrictieregeling vermogen hybridesysteem
●Het intelligente sonarsysteem is uitgezet (gestopt).
● De aanrijding kon worden voorkomen met normaal remmen.
● Het obstakel bevindt zich niet langer in de rijrichting van de
auto (2 - 4 m naar voren).
Remregeling
●Het intelligente sonarsysteem is uitgezet (gestopt).
● Er zijn ongeveer 2 seconden verstreken nadat de auto door de
remregeling tot stilstand is gebracht.
● Het rempedaal werd ingetrapt nadat de auto door de remrege-
ling tot stilstand is gebracht.
● Het obstakel bevindt zich niet langer in de rijrichting van de
auto (2 - 4 m naar voren).
Werkingsvoorwaarden
PRIUS_OM_OM47A31E_(EE).book Page 407 Tuesday, November 10, 2015 4:25 PM

4084-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

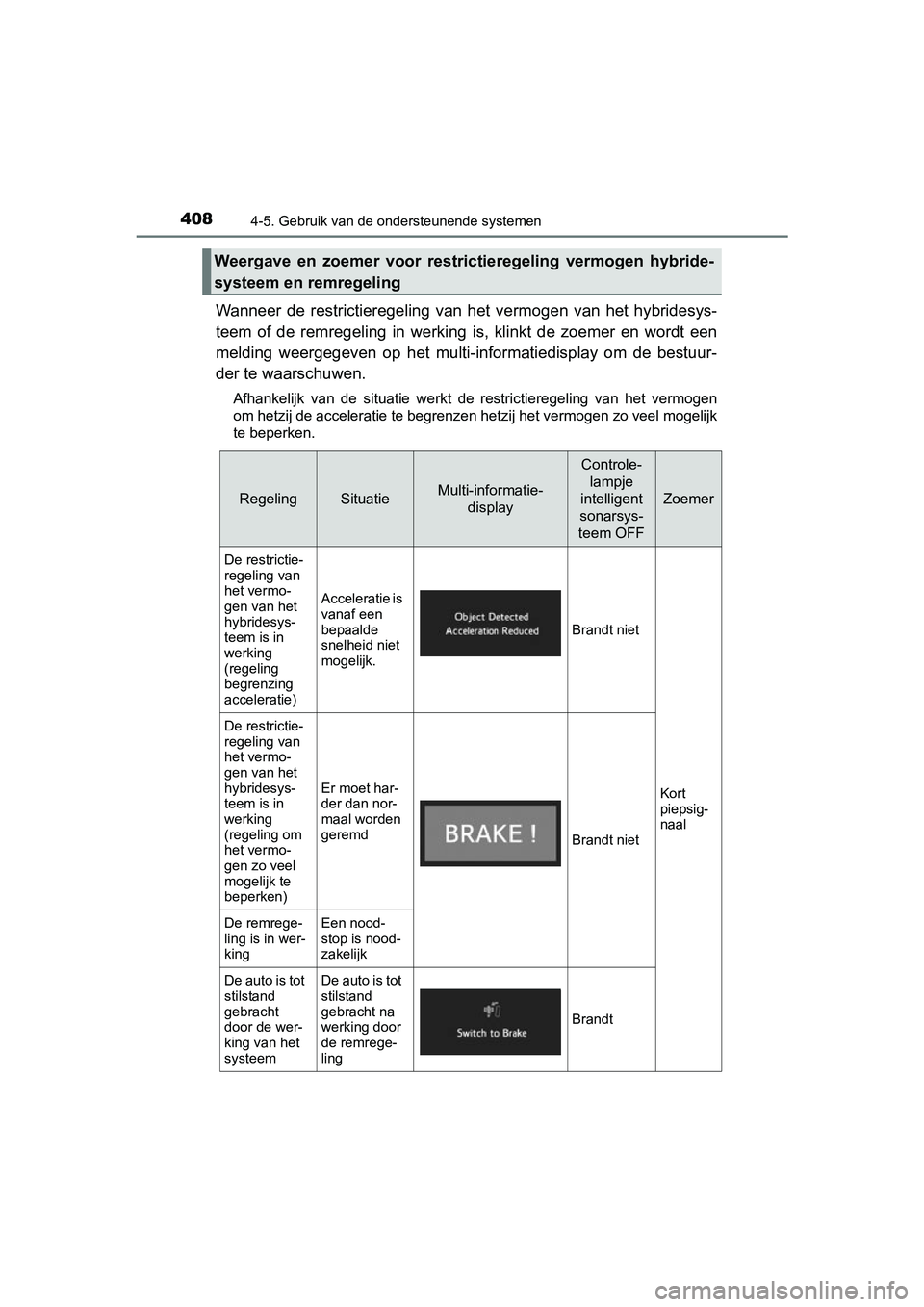

Wanneer de restrictieregeling van het vermogen van het hybridesys-
teem of de remregeling in werking is, klinkt de zoemer en wordt een
melding weergegeven op het multi-informatiedisplay om de bestuur-
der te waarschuwen.
Afhankelijk van de situatie werkt de restrictieregeling van het vermogen
om hetzij de acceleratie te begrenzen hetzij het vermogen zo veel mogelijk
te beperken.
Weergave en zoemer voor restrictieregeling vermogen hybride-
systeem en remregeling
RegelingSituatieMulti-informatie- display
Controle-lampje
intelligent
sonarsys-
teem OFF
Zoemer
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking
(regeling
begrenzing
acceleratie)
Acceleratie is
vanaf een
bepaalde
snelheid niet
mogelijk.
Brandt niet
Kort
piepsig-
naal
De restrictie-
regeling van
het vermo-
gen van het
hybridesys-
teem is in
werking
(regeling om
het vermo-
gen zo veel
mogelijk te
beperken)
Er moet har-
der dan nor-
maal worden
geremd
Brandt niet
De remrege-
ling is in wer-
kingEen nood-
stop is nood-
zakelijk
De auto is tot
stilstand
gebracht
door de wer-
king van het
systeemDe auto is tot
stilstand
gebracht na
werking door
de remrege-
ling
Brandt
PRIUS_OM_OM47A31E_(EE).book Page 408 Tuesday, November 10, 2015 4:25 PM

4094-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

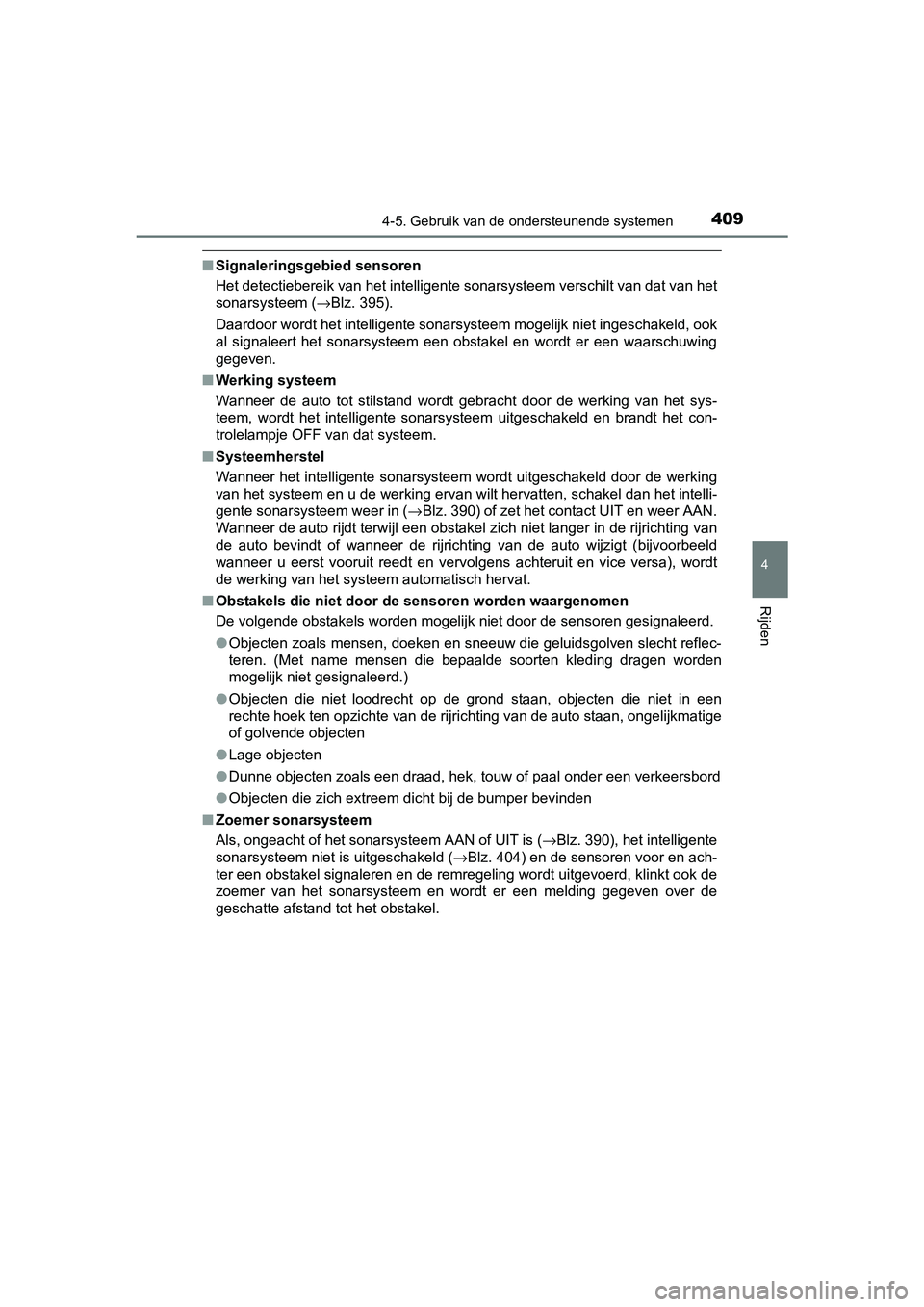

■Signaleringsgebied sensoren
Het detectiebereik van het intelligente sonarsysteem verschilt van dat van het
sonarsysteem ( →Blz. 395).
Daardoor wordt het intelligente sonarsysteem mogelijk niet ingeschakeld, ook
al signaleert het sonarsysteem een obstakel en wordt er een waarschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking van het sys-
teem, wordt het intelligente sonarsysteem uitgeschakeld en brandt het con-
trolelampje OFF van dat systeem.
■ Systeemherstel
Wanneer het intelligente sonarsysteem wordt uitgeschakeld door de werking
van het systeem en u de werking ervan wilt hervatten, schakel dan het intelli-
gente sonarsysteem weer in (→ Blz. 390) of zet het contact UIT en weer AAN.
Wanneer de auto rijdt terwijl een obstakel zich niet langer in de rijrichting van
de auto bevindt of wanneer de rijrichting van de auto wijzigt (bijvoorbeeld
wanneer u eerst vooruit reedt en vervolgens achteruit en vice versa), wordt
de werking van het systeem automatisch hervat.
■ Obstakels die niet door de sensoren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
●Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflec-
teren. (Met name mensen die bepaalde soorten kleding dragen worden
mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een
rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige
of golvende objecten
● Lage objecten
● Dunne objecten zoals een draad, hek, touw of paal onder een verkeersbord
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer sonarsysteem
Als, ongeacht of het sonarsysteem AAN of UIT is (→Blz. 390), het intelligente
sonarsysteem niet is uitgeschakeld ( →Blz. 404) en de sensoren voor en ach-
ter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de
zoemer van het sonarsysteem en wordt er een melding gegeven over de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47A31E_(EE).book Page 409 Tuesday, November 10, 2015 4:25 PM

4104-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)■

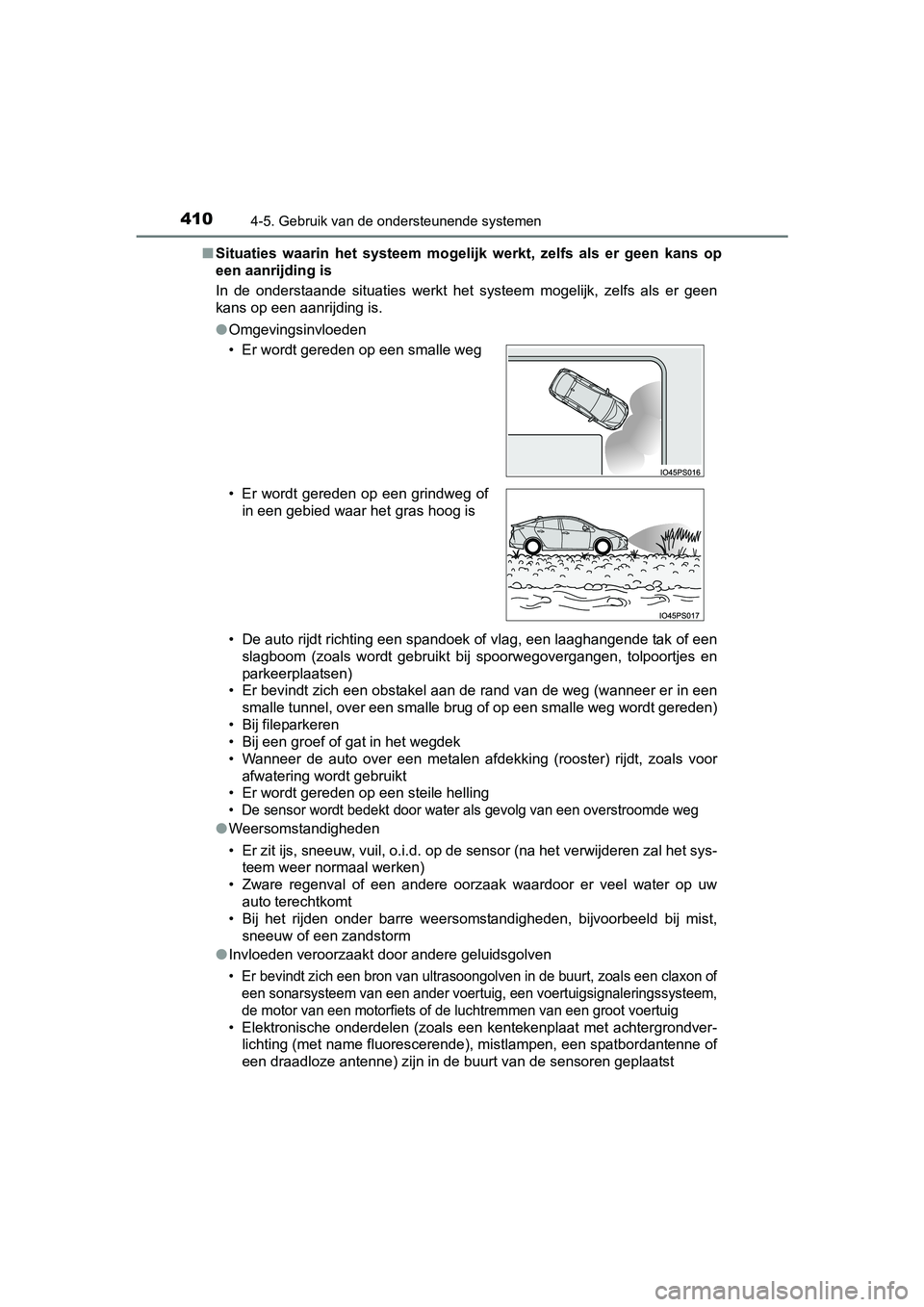

Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op
een aanrijding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen
kans op een aanrijding is.
● Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en
parkeerplaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer er in een smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals voor afwatering wordt gebruikt
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door water als gevolg van een overstroomde weg
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw
auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of
een sonarsysteem v an een ander voertuig, een voertuigsignaleringssysteem,
de motor van een motorfiets of de luchtremmen van een groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondver- lichting (met name fluorescerende), mistlampen, een spatbordantenne of
een draadloze antenne) zijn in de buurt van de sensoren geplaatst
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of
in een gebied waar het gras hoog is
