Page 411 of 704

4114-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)●

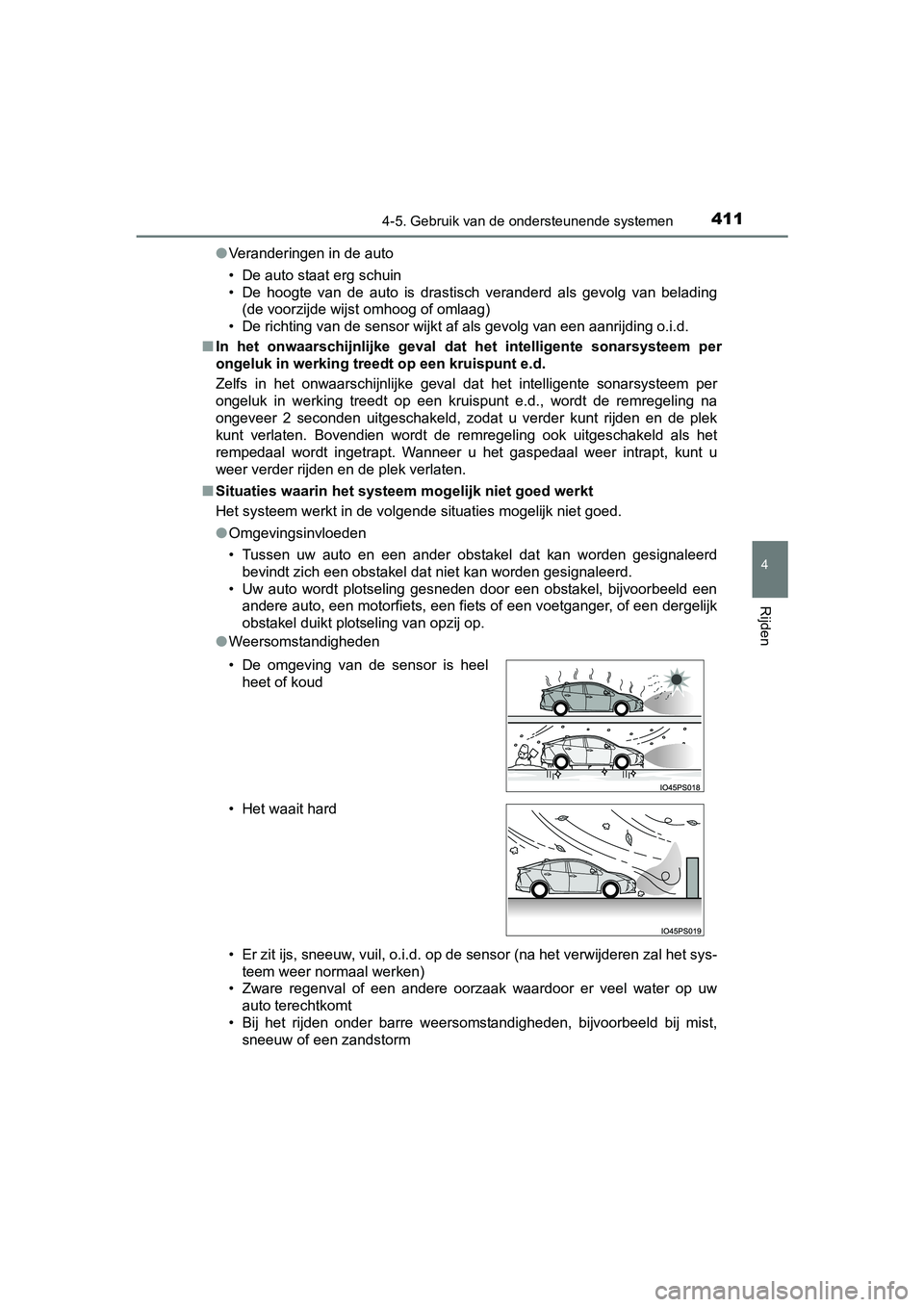

Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■ In het onwaarschijnlijke geval dat het intelligente sonarsysteem per
ongeluk in werking treed t op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat het intelligente sonarsysteem per
ongeluk in werking treedt op een kruispunt e.d., wordt de remregeling na
ongeveer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek
kunt verlaten. Bovendien wordt de remregeling ook uitgeschakeld als het
rempedaal wordt ingetrapt. Wanneer u het gaspedaal weer intrapt, kunt u
weer verder rijden en de plek verlaten.
■ Situaties waarin het systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed.
●Omgevingsinvloeden
• Tussen uw auto en een ander obstakel dat kan worden gesignaleerd
bevindt zich een obstakel dat niet kan worden gesignaleerd.
• Uw auto wordt plotseling gesneden door een obstakel, bijvoorbeeld een andere auto, een motorfiets, een fiets of een voetganger, of een dergelijk
obstakel duikt plotseling van opzij op.
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijderen zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
• De omgeving van de sensor is heel
heet of koud
• Het waait hard
PRIUS_OM_OM47A31E_(EE).book Page 411 Tuesday, November 10, 2015 4:25 PM
Page 412 of 704

4124-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)●

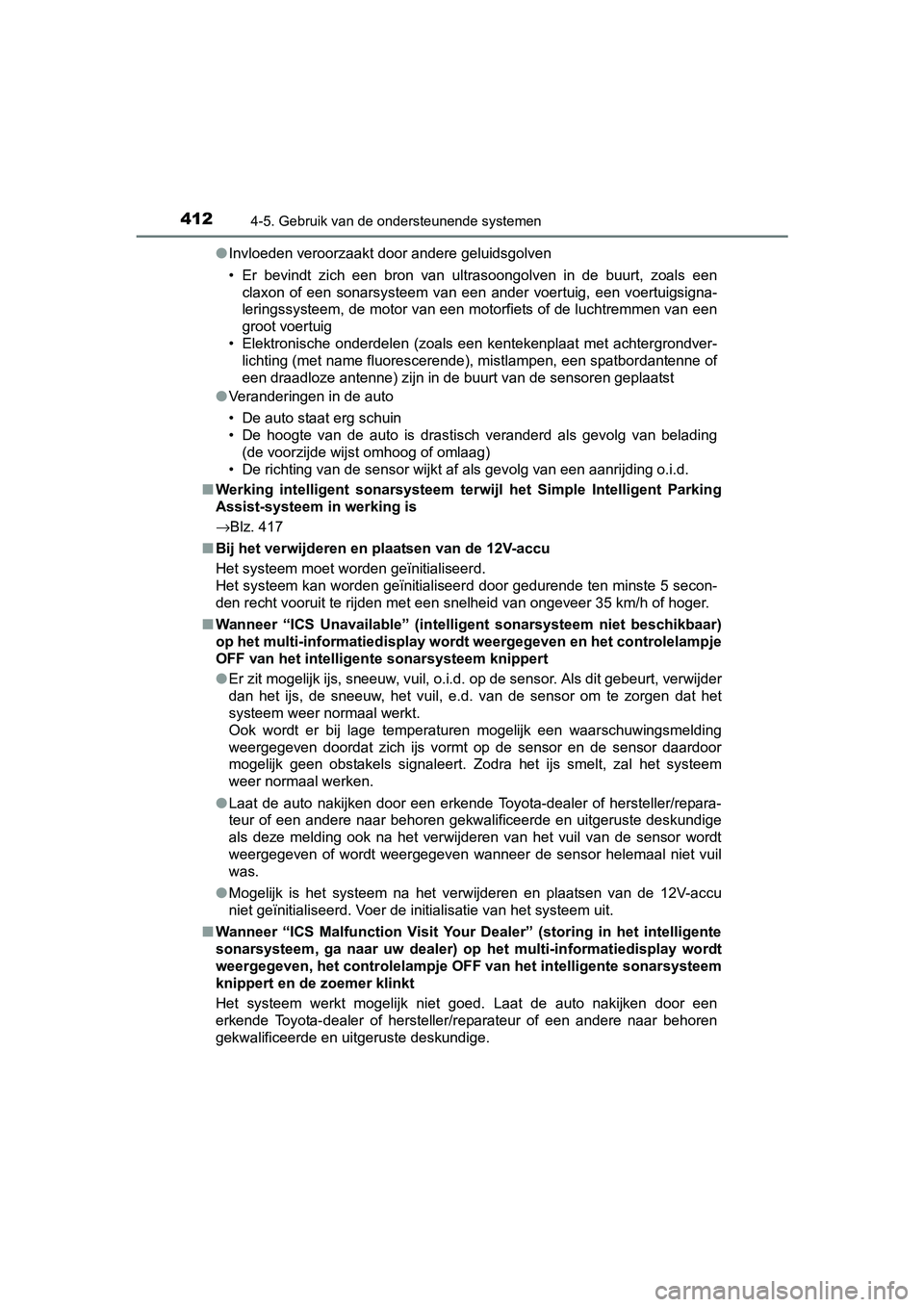

Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een sonarsysteem van een ander voertuig, een voertuigsigna-
leringssysteem, de motor van een motorfiets of de luchtremmen van een
groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergrondver- lichting (met name fluorescerende), mistlampen, een spatbordantenne of
een draadloze antenne) zijn in de buurt van de sensoren geplaatst
● Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van belading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijding o.i.d.
■ Werking intelligen t sonarsysteem terwijl het Simple Intelligent Parking
Assist-systeem in werking is
→Blz. 417
■ Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 secon-
den recht vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “ICS Unavailable” (intellige nt sonarsysteem niet beschikbaar)
op het multi-informatiedisplay word t weergegeven en het controlelampje
OFF van het intelligente sonarsysteem knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder
dan het ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt op de sensor en de sensor daardoor
mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
● Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als deze melding ook na het verwijderen van het vuil van de sensor wordt
weergegeven of wordt weergegeven wanneer de sensor helemaal niet vuil
was.
● Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu
niet geïnitialiseerd. Voer de initialisatie van het systeem uit.
■ Wanneer “ICS Malfunction Visit Your Dealer” (storing in het intelligente
sonarsysteem, ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven, het controlelampje O FF van het intelligente sonarsysteem
knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
PRIUS_OM_OM47A31E_(EE).book Page 412 Tuesday, November 10, 2015 4:25 PM
Page 413 of 704

4134-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

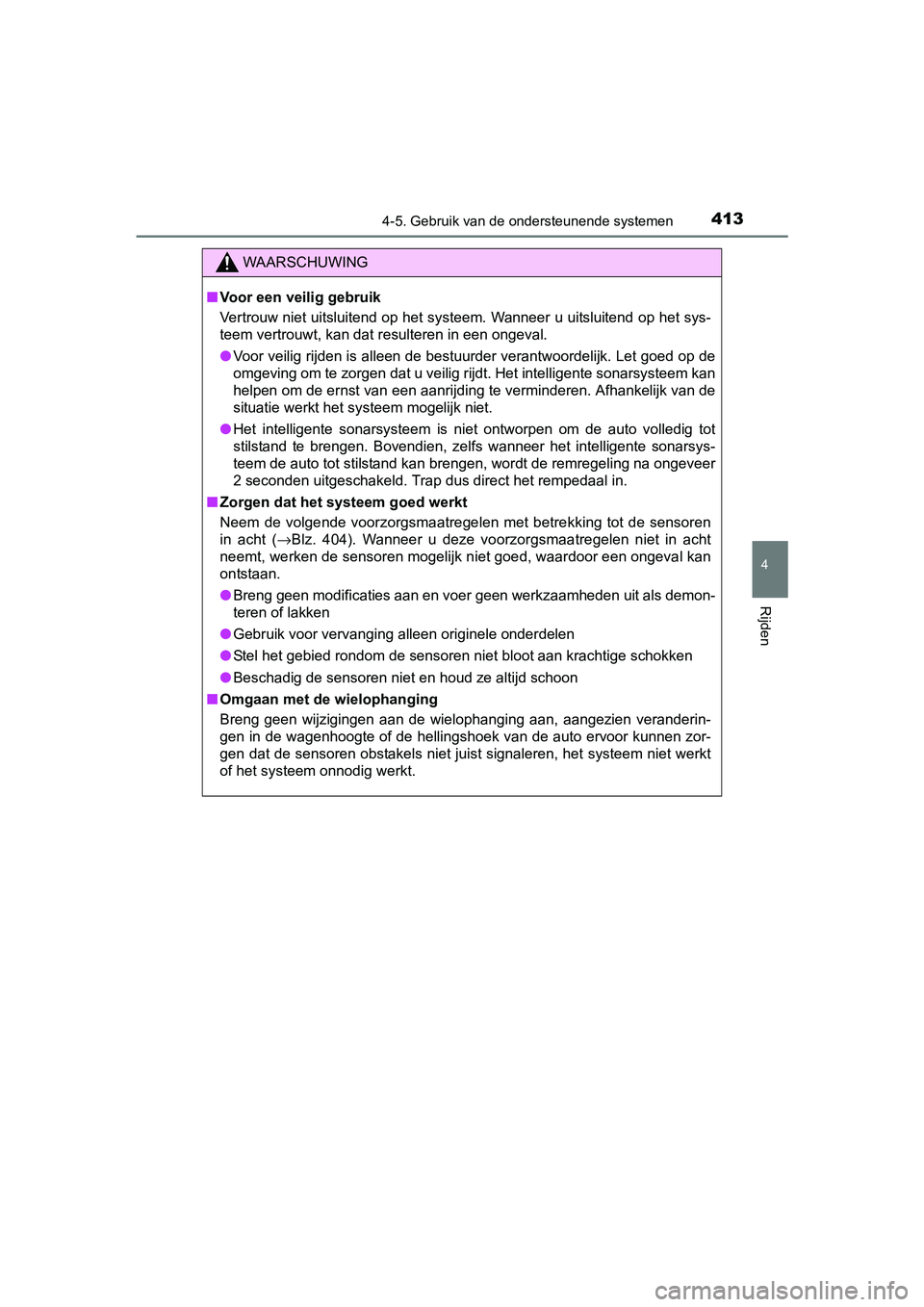

WAARSCHUWING
■Voor een veilig gebruik
Vertrouw niet uitsluitend op het systeem. Wanneer u uitsluitend op het sys-
teem vertrouwt, kan dat resulteren in een ongeval.
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Let goed op de
omgeving om te zorgen dat u veilig rijdt. Het intelligente sonarsysteem kan
helpen om de ernst van een aanrijding te verminderen. Afhankelijk van de
situatie werkt het systeem mogelijk niet.
● Het intelligente sonarsysteem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien, zelfs wanneer het intelligente sonarsys-
teem de auto tot stilstand kan brengen, wordt de remregeling na ongeveer
2 seconden uitgeschakeld. Trap dus direct het rempedaal in.
■ Zorgen dat het systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren
in acht ( →Blz. 404). Wanneer u deze voorzorgsmaatregelen niet in acht
neemt, werken de sensoren mogelijk niet goed, waardoor een ongeval kan
ontstaan.
● Breng geen modificaties aan en voer geen werkzaamheden uit als demon-
teren of lakken
● Gebruik voor vervanging alleen originele onderdelen
● Stel het gebied rondom de sensoren niet bloot aan krachtige schokken
● Beschadig de sensoren niet en houd ze altijd schoon
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderin-
gen in de wagenhoogte of de hellingshoek van de auto ervoor kunnen zor-
gen dat de sensoren obstakels niet juist signaleren, het systeem niet werkt
of het systeem onnodig werkt.
PRIUS_OM_OM47A31E_(EE).book Page 413 Tuesday, November 10, 2015 4:25 PM
Page 414 of 704

4144-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

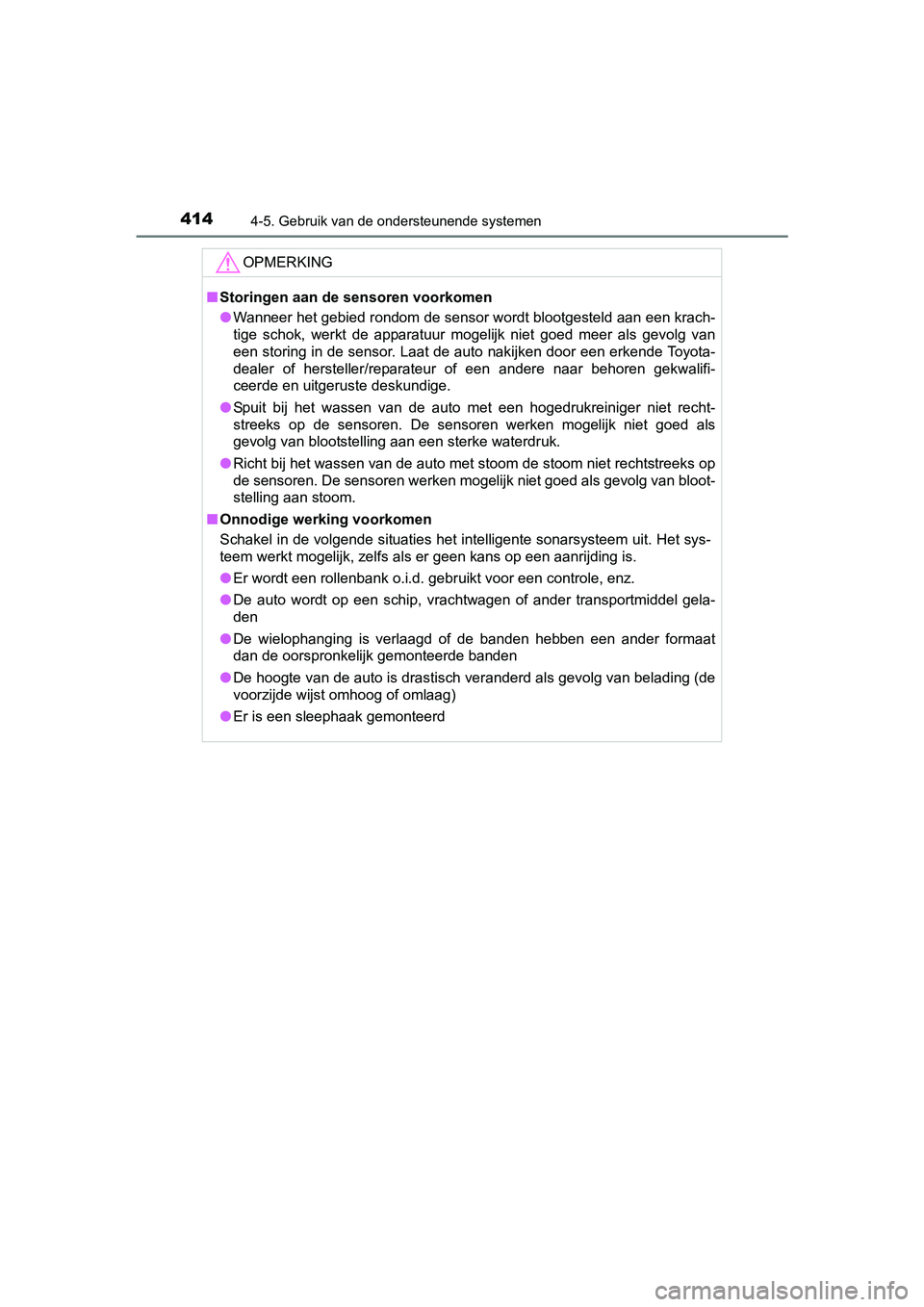

OPMERKING
■Storingen aan de sensoren voorkomen
● Wanneer het gebied rondom de sensor wordt blootgesteld aan een krach-
tige schok, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De sensoren werken mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op
de sensoren. De sensoren werken mogelijk niet goed als gevolg van bloot-
stelling aan stoom.
■ Onnodige werking voorkomen
Schakel in de volgende situaties het intelligente sonarsysteem uit. Het sys-
teem werkt mogelijk, zelfs als er geen kans op een aanrijding is.
● Er wordt een rollenbank o.i.d. gebruikt voor een controle, enz.
● De auto wordt op een schip, vrachtwagen of ander transportmiddel gela-
den
● De wielophanging is verlaagd of de banden hebben een ander formaat
dan de oorspronkelijk gemonteerde banden
● De hoogte van de auto is drastisch veranderd als gevolg van belading (de
voorzijde wijst omhoog of omlaag)
● Er is een sleephaak gemonteerd
PRIUS_OM_OM47A31E_(EE).book Page 414 Tuesday, November 10, 2015 4:25 PM

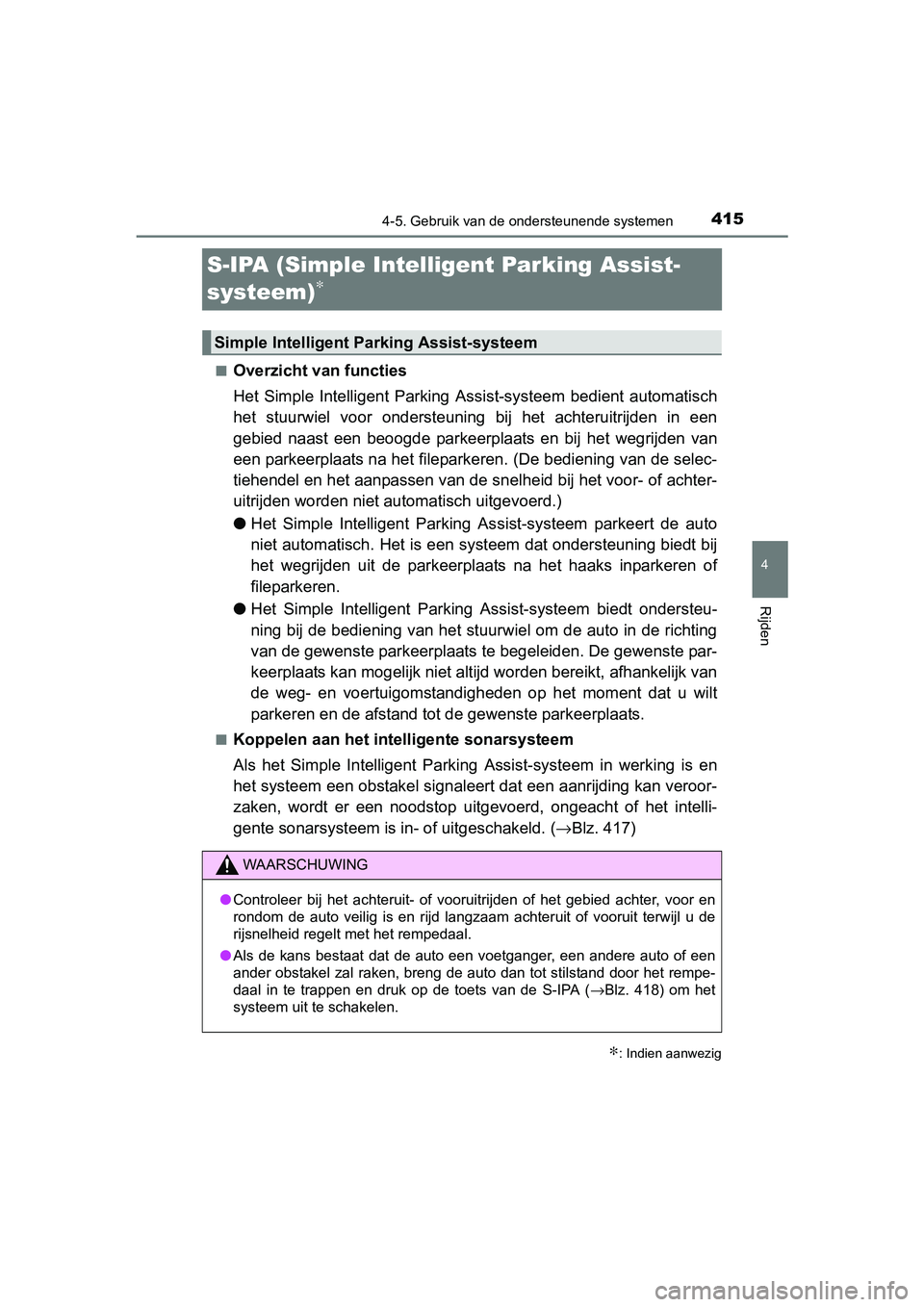

Page 415 of 704

415
4
4-5. Gebruik van de ondersteunende systemen
Rijden
PRIUS_OM_OM47A31E_(EE)
S-IPA (Simple Intelligent Parking Assist-
systeem)
∗
■Overzicht van functies
Het Simple Intelligent Parking Assist-systeem bedient automatisch
het stuurwiel voor ondersteuning bij het achteruitrijden in een
gebied naast een beoogde parkeerplaats en bij het wegrijden van
een parkeerplaats na het fileparkeren. (De bediening van de selec-
tiehendel en het aanpassen van de snelheid bij het voor- of achter-
uitrijden worden niet automatisch uitgevoerd.)
● Het Simple Intelligent Parking As sist-systeem parkeert de auto
niet automatisch. Het is een systeem dat ondersteuning biedt bij
het wegrijden uit de parkeerplaats na het haaks inparkeren of
fileparkeren.
● Het Simple Intelligent Parking As sist-systeem biedt ondersteu-
ning bij de bediening van het stuur wiel om de auto in de richting
van de gewenste parkeerplaats te begeleiden. De gewenste par-
keerplaats kan mogelijk niet altijd worden bereikt, afhankelijk van
de weg- en voertuigomstandigheden op het moment dat u wilt
parkeren en de afstand tot de gewenste parkeerplaats.
■Koppelen aan het inte lligente sonarsysteem
Als het Simple Intelligent Parking Assist-systeem in werking is en
het systeem een obstakel signaleert dat een aanrijding kan veroor-
zaken, wordt er een noodstop uitgevoerd, on geacht of het intelli-
gente sonarsysteem is in - of uitgeschakeld. (→Blz. 417)
∗: Indien aanwezig
Simple Intelligent Parking Assist-systeem
WAARSCHUWING
●Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en
rondom de auto veilig is en rijd langz aam achteruit of vooruit terwijl u de
rijsnelheid regelt met het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een
ander obstakel zal raken, breng de auto dan tot stilstand door het rempe-
daal in te trappen en druk op de toets van de S-IPA ( →Blz. 418) om het
systeem uit te schakelen.
PRIUS_OM_OM47A31E_(EE).book Page 415 Tuesday, November 10, 2015 4:25 PM
Page 416 of 704

4164-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

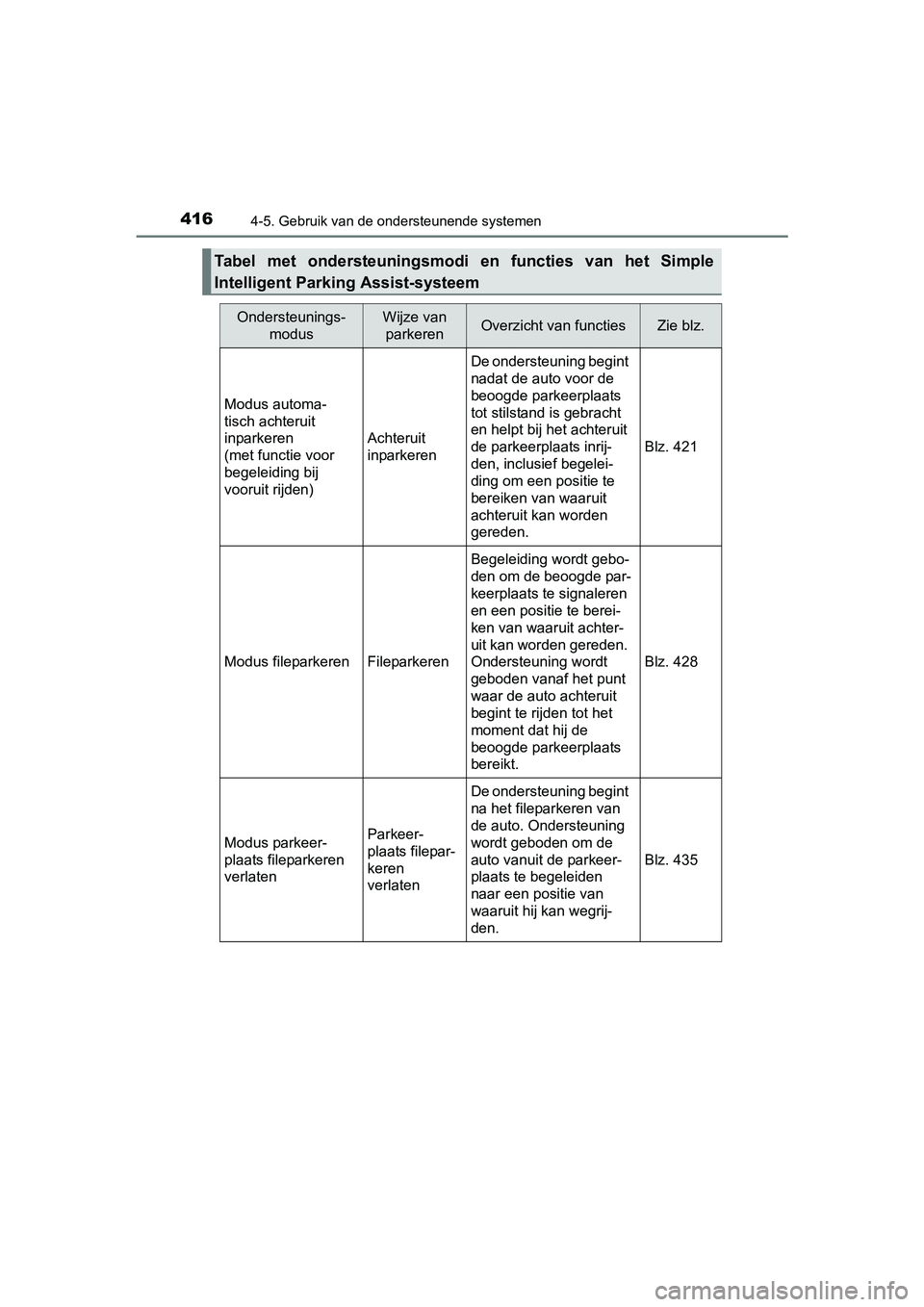

Tabel met ondersteuningsmodi en functies van het Simple
Intelligent Parking Assist-systeem
Ondersteunings-
modusWijze van parkerenOverzicht van functiesZie blz.
Modus automa-
tisch achteruit
inparkeren
(met functie voor
begeleiding bij
vooruit rijden)
Achteruit
inparkeren
De ondersteuning begint
nadat de auto voor de
beoogde parkeerplaats
tot stilstand is gebracht
en helpt bij het achteruit
de parkeerplaats inrij-
den, inclusief begelei-
ding om een positie te
bereiken van waaruit
achteruit kan worden
gereden.
Blz. 421
Modus fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren
en een positie te berei-
ken van waaruit achter-
uit kan worden gereden.
Ondersteuning wordt
geboden vanaf het punt
waar de auto achteruit
begint te rijden tot het
moment dat hij de
beoogde parkeerplaats
bereikt.
Blz. 428
Modus parkeer-
plaats fileparkeren
verlatenParkeer-
plaats filepar-
keren
verlaten
De ondersteuning begint
na het fileparkeren van
de auto. Ondersteuning
wordt geboden om de
auto vanuit de parkeer-
plaats te begeleiden
naar een positie van
waaruit hij kan wegrij-
den.
Blz. 435
PRIUS_OM_OM47A31E_(EE).book Page 416 Tuesday, November 10, 2015 4:25 PM

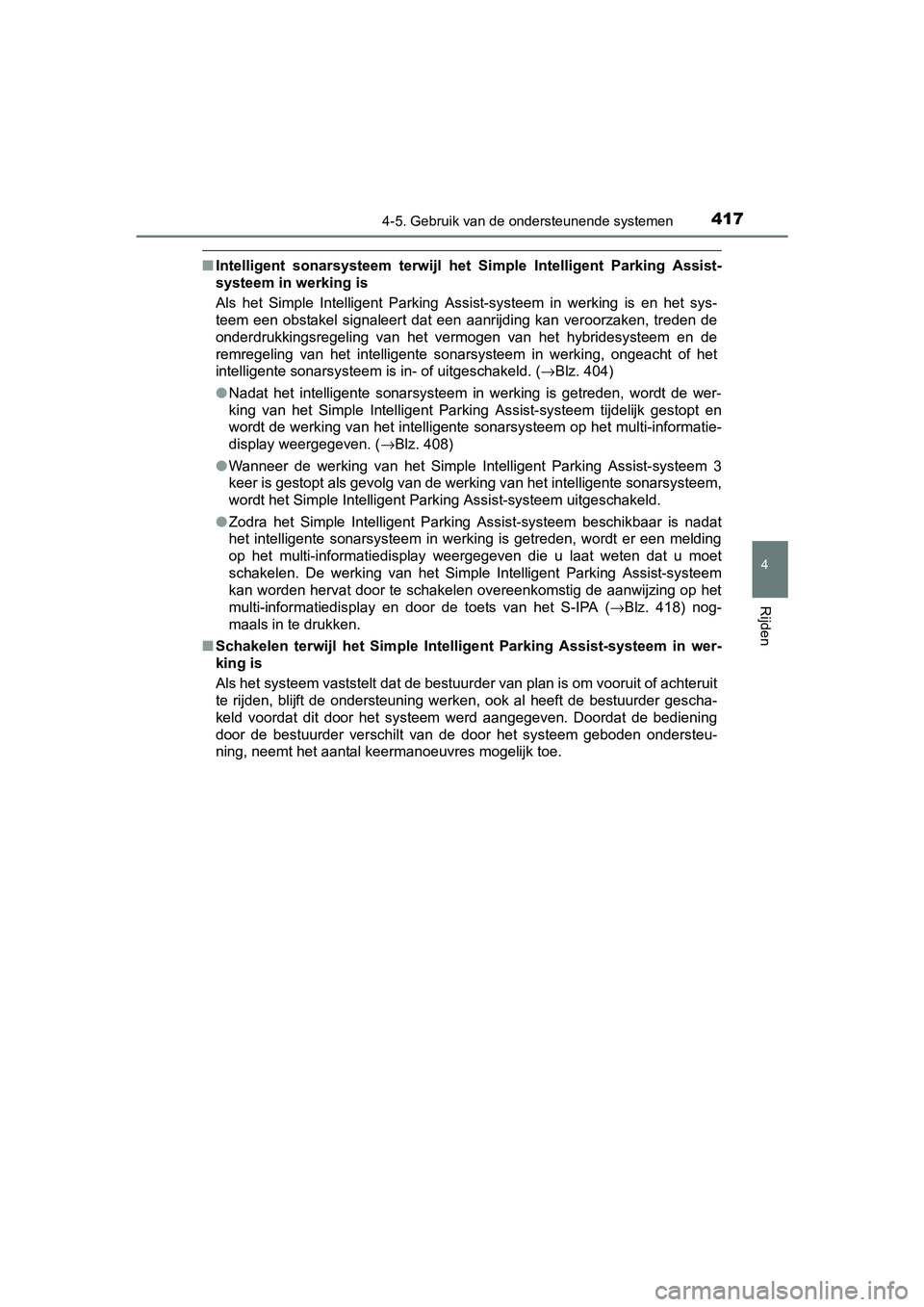

Page 417 of 704

4174-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)
■Intelligent sonarsysteem terwijl het Si mple Intelligent Parking Assist-
systeem in werking is
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanrijding kan veroorzaken, treden de
onderdrukkingsregeling van het vermogen van het hybridesysteem en de
remregeling van het intelligente sonarsysteem in werking, ongeacht of het
intelligente sonarsysteem is in- of uitgeschakeld. ( →Blz. 404)
● Nadat het intelligente sonarsysteem in werking is getreden, wordt de wer-
king van het Simple Intelligent Parking Assist-systeem tijdelijk gestopt en
wordt de werking van het intelligente sonarsysteem op het multi-informatie-
display weergegeven. ( →Blz. 408)
● Wanneer de werking van het Simple Intelligent Parking Assist-systeem 3
keer is gestopt als gevolg van de werking van het intelligente sonarsysteem,
wordt het Simple Intelligent Parking Assist-systeem uitgeschakeld.
● Zodra het Simple Intelligent Parking Assist-systeem beschikbaar is nadat
het intelligente sonarsysteem in werking is getreden, wordt er een melding
op het multi-informatiedisplay weergegeven die u laat weten dat u moet
schakelen. De werking van het Simple Intelligent Parking Assist-systeem
kan worden hervat door te schakelen overeenkomstig de aanwijzing op het
multi-informatiedisplay en door de toets van het S-IPA ( →Blz. 418) nog-
maals in te drukken.
■ Schakelen terwijl het Simple Intellig ent Parking Assist-systeem in wer-
king is
Als het systeem vaststelt dat de bestuurder van plan is om vooruit of achteruit
te rijden, blijft de ondersteuning werken, ook al heeft de bestuurder gescha-
keld voordat dit door het systeem werd aangegeven. Doordat de bediening
door de bestuurder verschilt van de door het systeem geboden ondersteu-
ning, neemt het aantal keermanoeuvres mogelijk toe.
PRIUS_OM_OM47A31E_(EE).book Page 417 Tuesday, November 10, 2015 4:25 PM
Page 418 of 704

4184-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)■

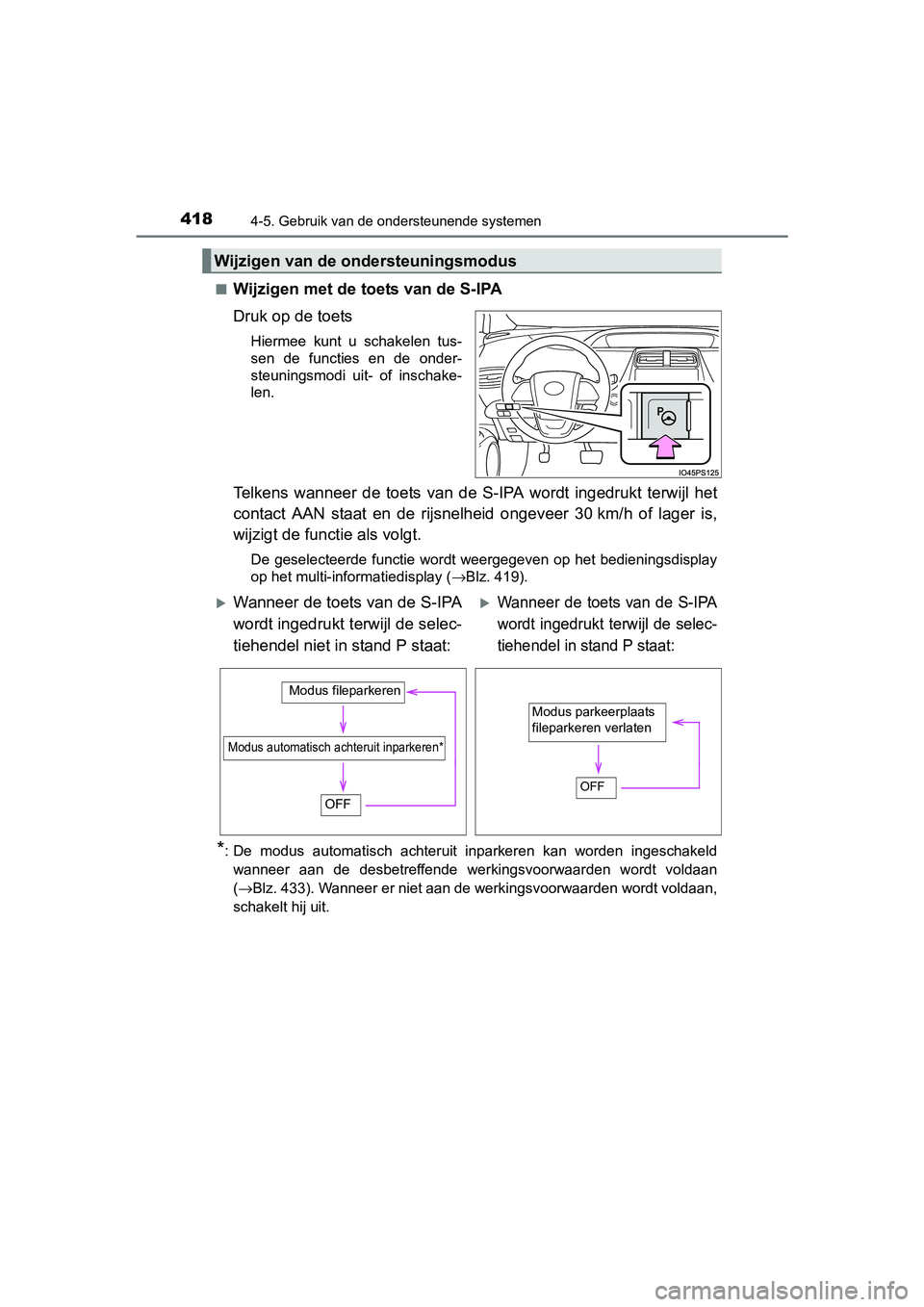

Wijzigen met de toets van de S-IPA
Druk op de toets
Hiermee kunt u schakelen tus-
sen de functies en de onder-
steuningsmodi uit- of inschake-
len.
Telkens wanneer de toets van de S-IPA wordt ingedrukt terwijl het
contact AAN staat en de rijsnelheid ongeveer 30 km/h of lager is,
wijzigt de functie als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay
op het multi-informatiedisplay (
→Blz. 419).
*: De modus automatisch achteruit inparkeren kan worden ingeschakeld
wanneer aan de desbetreffende werkingsvoorwaarden wordt voldaan
(→Blz. 433). Wanneer er niet aan de werkingsvoorwaarden wordt voldaan,
schakelt hij uit.
Wijzigen van de ondersteuningsmodus
Wanneer de toets van de S-IPA
wordt ingedrukt terwijl de selec-
tiehendel niet in stand P staat:Wanneer de toets van de S-IPA
wordt ingedrukt terwijl de selec-
tiehendel in stand P staat:
Modus automatisch achteruit inparkeren*
Modus fileparkeren
OFF
Modus parkeerplaats
fileparkeren verlaten
OFF
PRIUS_OM_OM47A31E_(EE).book Page 418 Tuesday, November 10, 2015 4:25 PM
Page 419 of 704

4194-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47A31E_(EE)

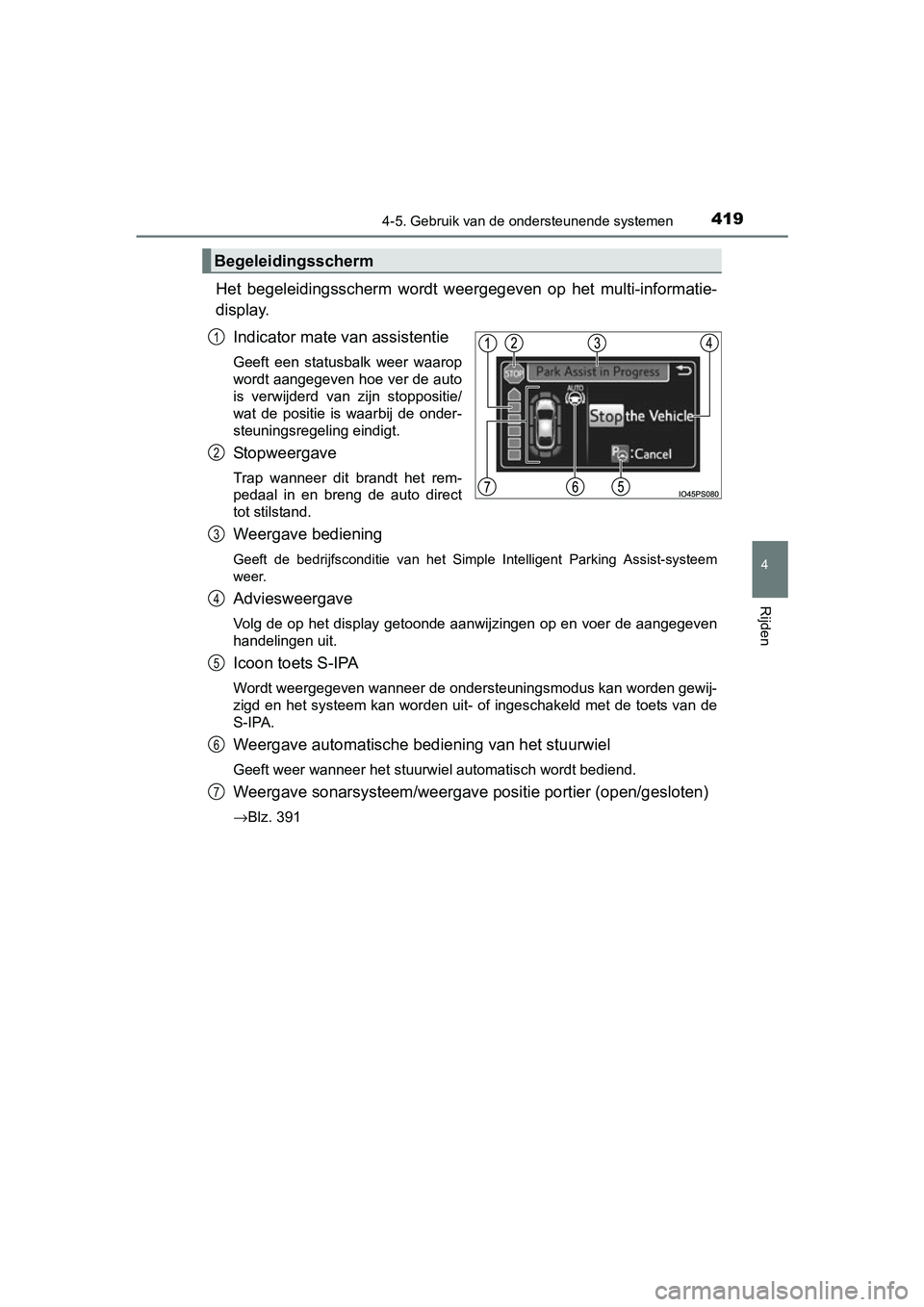

Het begeleidingsscherm wordt weergegeven op het multi-informatie-
display.
Indicator mate van assistentie
Geeft een statusbalk weer waarop
wordt aangegeven hoe ver de auto
is verwijderd van zijn stoppositie/
wat de positie is waarbij de onder-
steuningsregeling eindigt.
Stopweergave
Trap wanneer dit brandt het rem-
pedaal in en breng de auto direct
tot stilstand.
Weergave bediening
Geeft de bedrijfsconditie van het Simp le Intelligent Parking Assist-systeem
weer.
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven
handelingen uit.
Icoon toets S-IPA
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gewij-
zigd en het systeem kan worden uit- of ingeschakeld met de toets van de
S-IPA.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave sonarsysteem/weergave positie portier (open/gesloten)
→Blz. 391
Begeleidingsscherm
1
2
3
4
5
6
7
PRIUS_OM_OM47A31E_(EE).book Page 419 Tuesday, November 10, 2015 4:25 PM
Page 420 of 704

4204-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47A31E_(EE)

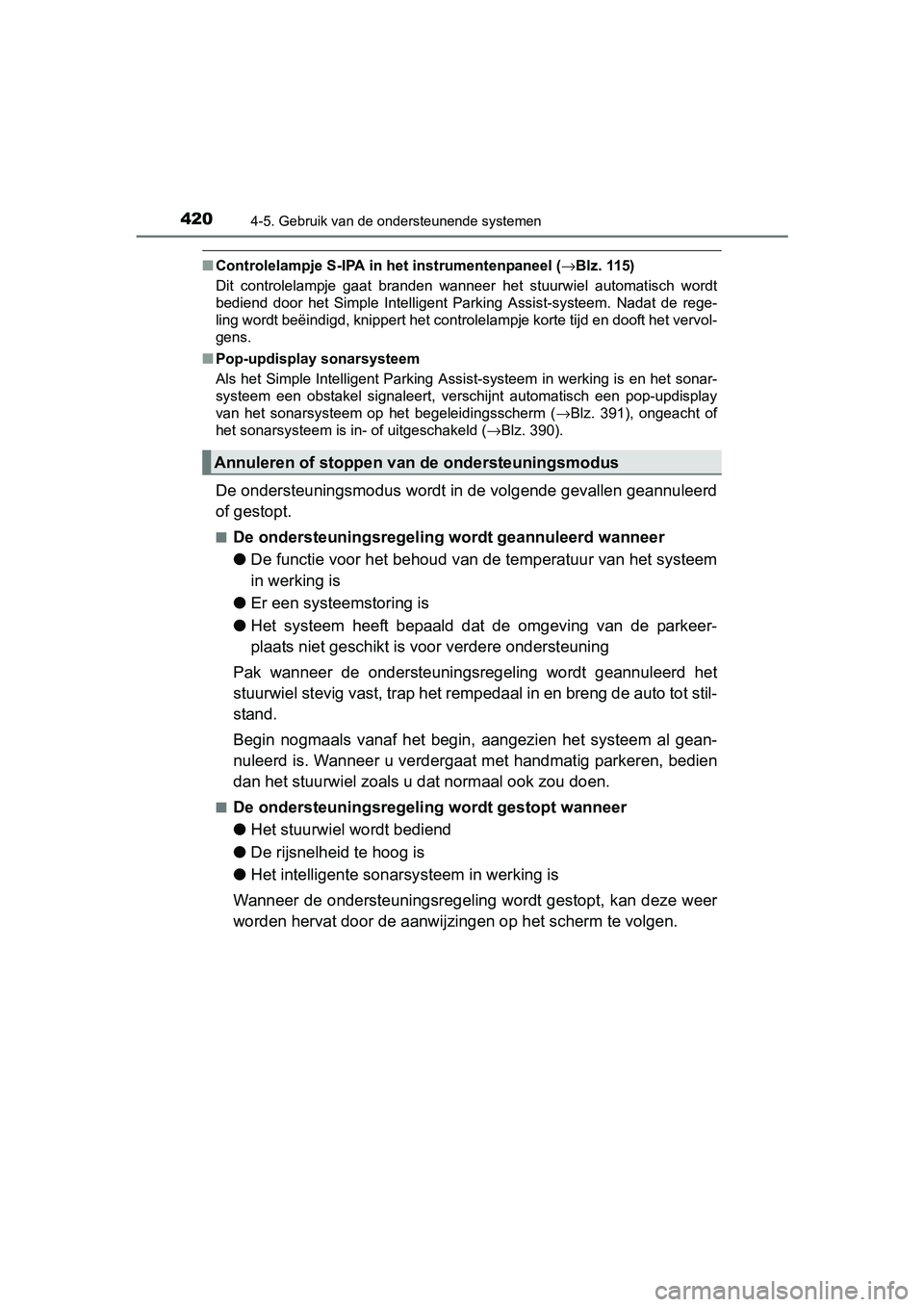

■Controlelampje S-IPA in het instrumentenpaneel ( →Blz. 115)
Dit controlelampje gaat branden wanneer het stuurwiel automatisch wordt
bediend door het Simple Intelligent Parking Assist-systeem. Nadat de rege-
ling wordt beëindigd, knippert het controlelampje korte tijd en dooft het vervol-
gens.
■ Pop-updisplay sonarsysteem
Als het Simple Intelligent Parking Assist-systeem in werking is en het sonar-
systeem een obstakel signaleert, verschijnt automatisch een pop-updisplay
van het sonarsysteem op het begeleidingsscherm ( →Blz. 391), ongeacht of
het sonarsysteem is in- of uitgeschakeld ( →Blz. 390).
De ondersteuningsmodus wordt in de volgende gevallen geannuleerd
of gestopt.
■De ondersteuningsregeling wordt geannuleerd wanneer
●De functie voor het behoud v an de temperatuur van het systeem
in werking is
● Er een systeemstoring is
● Het systeem heeft bepaald dat de omgeving van de parkeer-
plaats niet geschikt is voor verdere ondersteuning
Pak wanneer de ondersteuningsregeling wordt geannuleerd het
stuurwiel stevig vast, trap het rempedaal in en breng de auto tot stil-
stand.
Begin nogmaals vanaf het begin, aangezien het systeem al gean-
nuleerd is. Wanneer u verdergaat met handmatig parkeren, bedien
dan het stuurwiel zoals u dat normaal ook zou doen.
■De ondersteuningsregeling wordt gestopt wanneer
● Het stuurwiel wordt bediend
● De rijsnelheid te hoog is
● Het intelligente sonarsy steem in werking is
Wanneer de ondersteuningsregeling wordt gestopt, kan deze weer
worden hervat door de aanwijzingen op het scherm te volgen.
Annuleren of stoppen van de ondersteuningsmodus
PRIUS_OM_OM47A31E_(EE).book Page 420 Tuesday, November 10, 2015 4:25 PM
