TOYOTA PRIUS 2015 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2015, Model line: PRIUS, Model: TOYOTA PRIUS 2015Pages: 716, tamaño PDF: 40.66 MB
Page 331 of 716

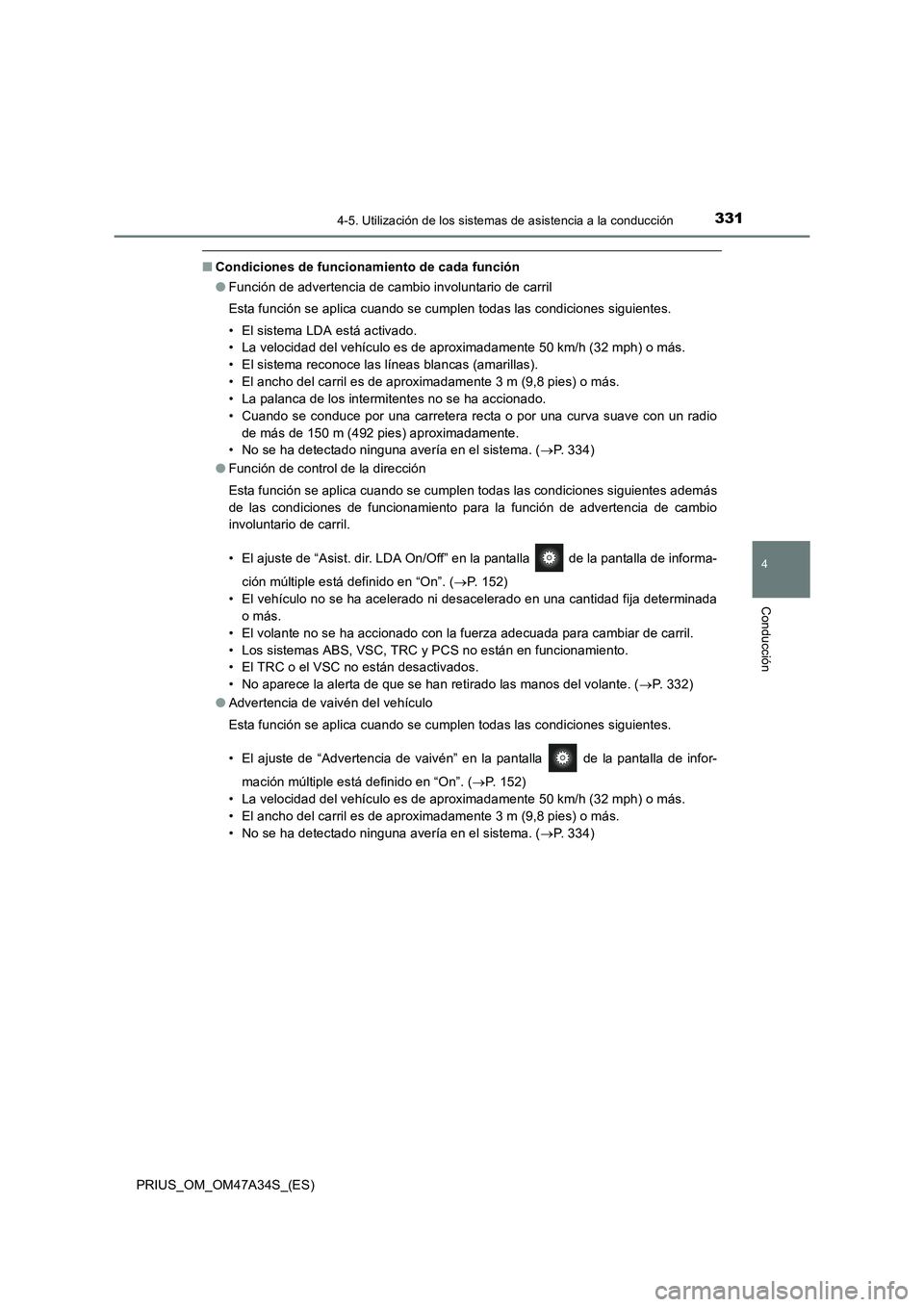

3314-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
■Condiciones de funcionamiento de cada función
●Función de advertencia de cambio involuntario de carril
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• El sistema LDA está activado.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce las líneas blancas (amarillas).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha accionado.
• Cuando se conduce por una carretera recta o por una curva suave con un radio
de más de 150 m (492 pies) aproximadamente.
• No se ha detectado ninguna avería en el sistema. ( →P. 334)
● Función de control de la dirección
Esta función se aplica cuando se cumplen todas las condiciones siguientes además
de las condiciones de funcionamiento para la función de advertencia de cambio
involuntario de carril.
• El ajuste de “Asist. dir. LDA On/Off” en la pantalla de la pantalla de informa-
ción múltiple está definido en “On”. ( →P. 152)
• El vehículo no se ha acelerado ni desacelerado en una cantidad fija determinada o más.
• El volante no se ha accionado con la fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no están en funcionamiento.
• El TRC o el VSC no están desactivados.
• No aparece la alerta de que se han retirado las manos del volante. ( →P. 332)
● Advertencia de vaivén del vehículo
Esta función se aplica cuando se cumplen todas las condiciones siguientes.
• El ajuste de “Advertencia de vaivén” en la pantalla de la pantalla de infor-
mación múltiple está definido en “On”. ( →P. 152)
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el sistema. ( →P. 334)
Page 332 of 716

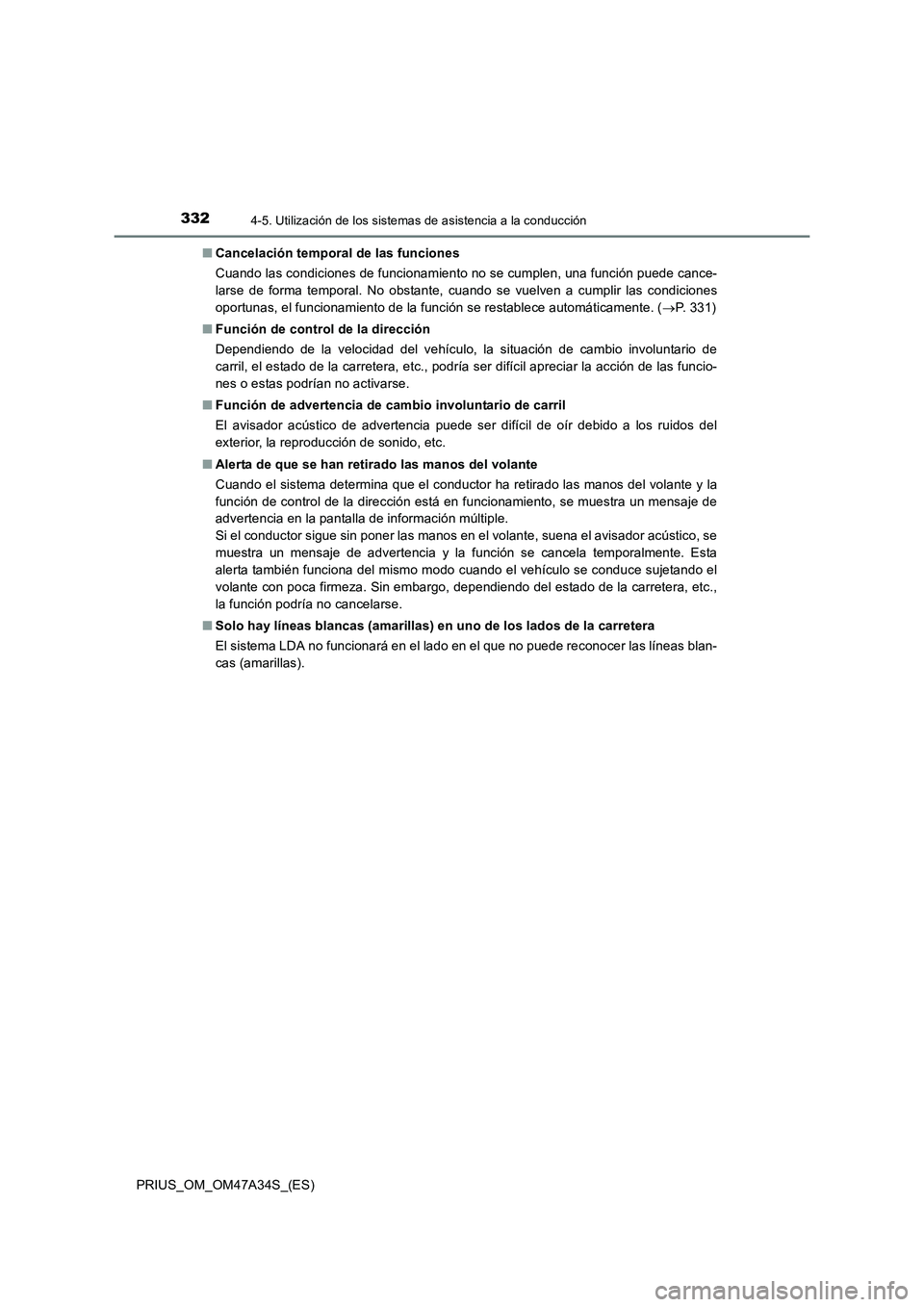

3324-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)■
Cancelación temporal de las funciones
Cuando las condiciones de funcionamiento no se cumplen, una función puede cance-
larse de forma temporal. No obstante, cuando se vuelven a cumplir las condiciones
oportunas, el funcionamiento de la función se restablece automáticamente. ( →P. 331)
■ Función de control de la dirección
Dependiendo de la velocidad del vehículo, la situación de cambio involuntario de
carril, el estado de la carretera, etc., podría ser difícil apreciar la acción de las funcio-
nes o estas podrían no activarse.
■ Función de advertencia de cambio involuntario de carril
El avisador acústico de advertencia puede ser difícil de oír debido a los ruidos del
exterior, la reproducción de sonido, etc.
■ Alerta de que se han retirado las manos del volante
Cuando el sistema determina que el conductor ha retirado las manos del volante y la
función de control de la dirección está en funcionamiento, se muestra un mensaje de
advertencia en la pantalla de información múltiple.
Si el conductor sigue sin poner las manos en el volante, suena el avisador acústico, se
muestra un mensaje de advertencia y la función se cancela temporalmente. Esta
alerta también funciona del mismo modo cuando el vehículo se conduce sujetando el
volante con poca firmeza. Sin embargo, dependiendo del estado de la carretera, etc.,
la función podría no cancelarse.
■ Solo hay líneas blancas (amarillas) en uno de los lados de la carretera
El sistema LDA no funcionará en el lado en el que no puede reconocer las líneas blan-
cas (amarillas).
Page 333 of 716

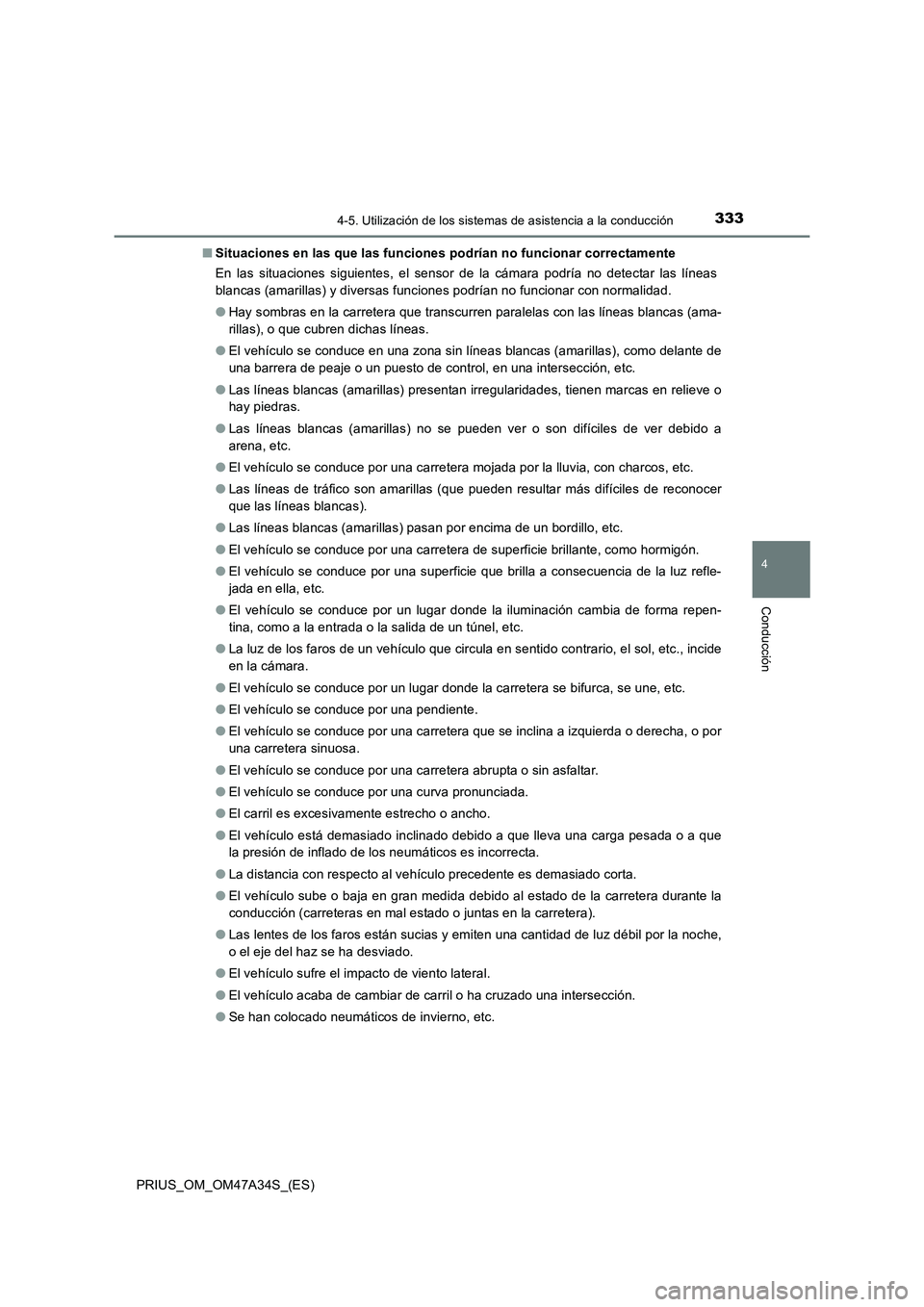

3334-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)■
Situaciones en las que las funciones podrían no funcionar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar las líneas
blancas (amarillas) y diversas funciones podrían no funcionar con normalidad.
●Hay sombras en la carretera que transcurren paralelas con las líneas blancas (ama-
rillas), o que cubren dichas líneas.
● El vehículo se conduce en una zona sin líneas blancas (amarillas), como delante de
una barrera de peaje o un puesto de control, en una intersección, etc.
● Las líneas blancas (amarillas) presentan irregularidades, tienen marcas en relieve o
hay piedras.
● Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido a
arena, etc.
● El vehículo se conduce por una carretera mojada por la lluvia, con charcos, etc.
● Las líneas de tráfico son amarillas (que pueden resultar más difíciles de reconocer
que las líneas blancas).
● Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
● El vehículo se conduce por una carretera de superficie brillante, como hormigón.
● El vehículo se conduce por una superficie que brilla a consecuencia de la luz refle-
jada en ella, etc.
● El vehículo se conduce por un lugar donde la iluminación cambia de forma repen-
tina, como a la entrada o la salida de un túnel, etc.
● La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc., incide
en la cámara.
● El vehículo se conduce por un lugar donde la carretera se bifurca, se une, etc.
● El vehículo se conduce por una pendiente.
● El vehículo se conduce por una carretera que se inclina a izquierda o derecha, o por
una carretera sinuosa.
● El vehículo se conduce por una carretera abrupta o sin asfaltar.
● El vehículo se conduce por una curva pronunciada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que
la presión de inflado de los neumáticos es incorrecta.
● La distancia con respecto al vehículo precedente es demasiado corta.
● El vehículo sube o baja en gran medida debido al estado de la carretera durante la
conducción (carreteras en mal estado o juntas en la carretera).
● Las lentes de los faros están sucias y emiten una cantidad de luz débil por la noche,
o el eje del haz se ha desviado.
● El vehículo sufre el impacto de viento lateral.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han colocado neumáticos de invierno, etc.
Page 334 of 716

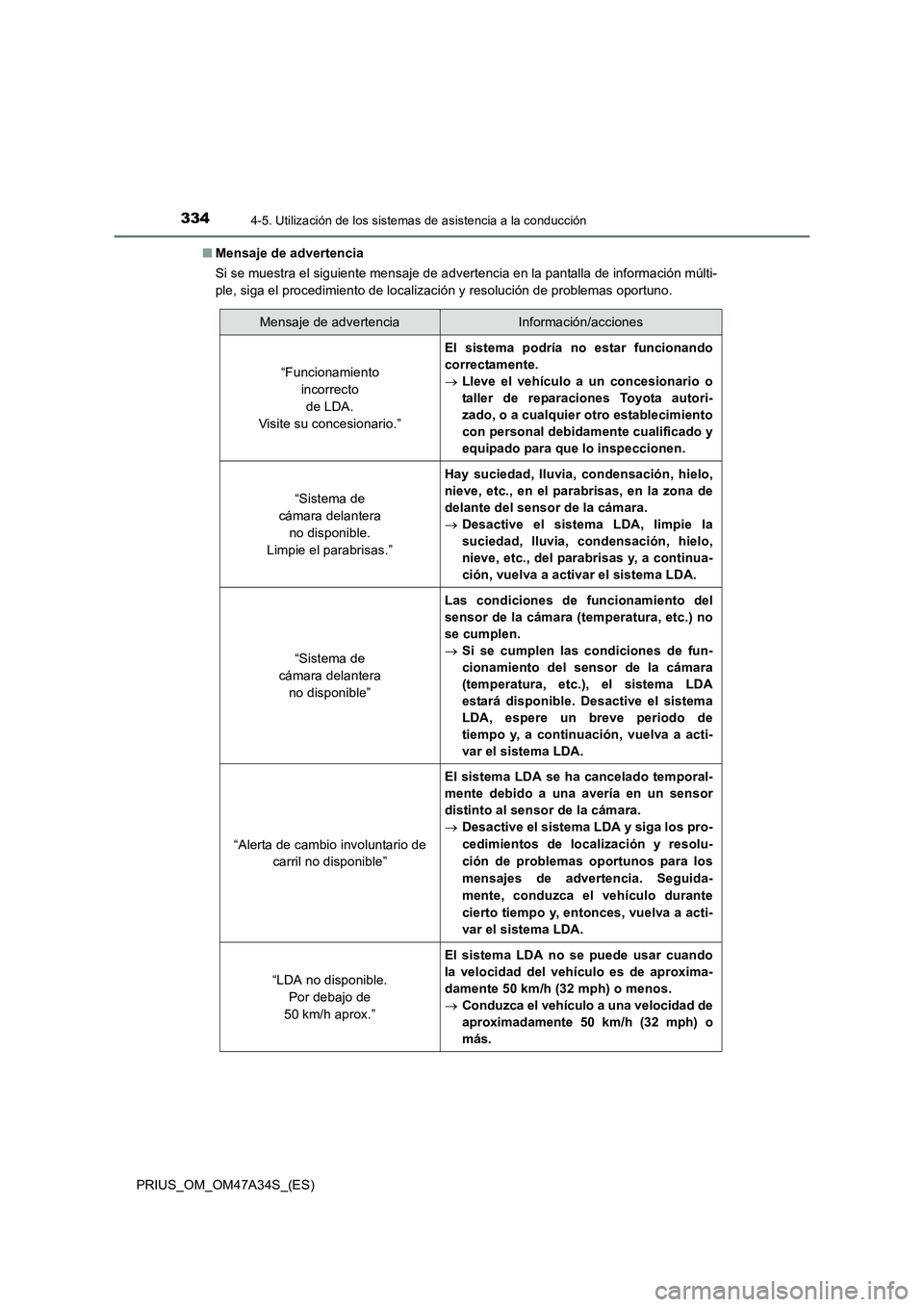

3344-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)■
Mensaje de advertencia
Si se muestra el siguiente mensaje de advertencia en la pantalla de información múlti-
ple, siga el procedimiento de localización y resolución de problemas oportuno.
Mensaje de advertenciaInformación/acciones
“Funcionamiento
incorrecto de LDA.
Visite su concesionario.”
El sistema podría no estar funcionando
correctamente.
→ Lleve el vehículo a un concesionario o
taller de reparaciones Toyota autori-
zado, o a cualquier otro establecimiento
con personal debidamente cualificado y
equipado para que lo inspeccionen.
“Sistema de
cámara delantera
no disponible.
Limpie el parabrisas.”
Hay suciedad, lluvia, condensación, hielo,
nieve, etc., en el parabrisas, en la zona de
delante del sensor de la cámara.
→ Desactive el sistema LDA, limpie la
suciedad, lluvia, condensación, hielo,
nieve, etc., del parabrisas y, a continua-
ción, vuelva a activar el sistema LDA.
“Sistema de
cámara delantera no disponible”
Las condiciones de funcionamiento del
sensor de la cámara (temperatura, etc.) no
se cumplen.
→ Si se cumplen las condiciones de fun-
cionamiento del sensor de la cámara
(temperatura, etc.), el sistema LDA
estará disponible. Desactive el sistema
LDA, espere un breve periodo de
tiempo y, a continuación, vuelva a acti-
var el sistema LDA.
“Alerta de cambio involuntario de
carril no disponible”
El sistema LDA se ha cancelado temporal-
mente debido a una avería en un sensor
distinto al sensor de la cámara.
→Desactive el sistema LDA y siga los pro-
cedimientos de localización y resolu-
ción de problemas oportunos para los
mensajes de advertencia. Seguida-
mente, conduzca el vehículo durante
cierto tiempo y, entonces, vuelva a acti-
var el sistema LDA.
“LDA no disponible.
Por debajo de
50 km/h aprox.”
El sistema LDA no se puede usar cuando
la velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o menos.
→ Conduzca el vehículo a una velocidad de
aproximadamente 50 km/h (32 mph) o
más.
Page 335 of 716

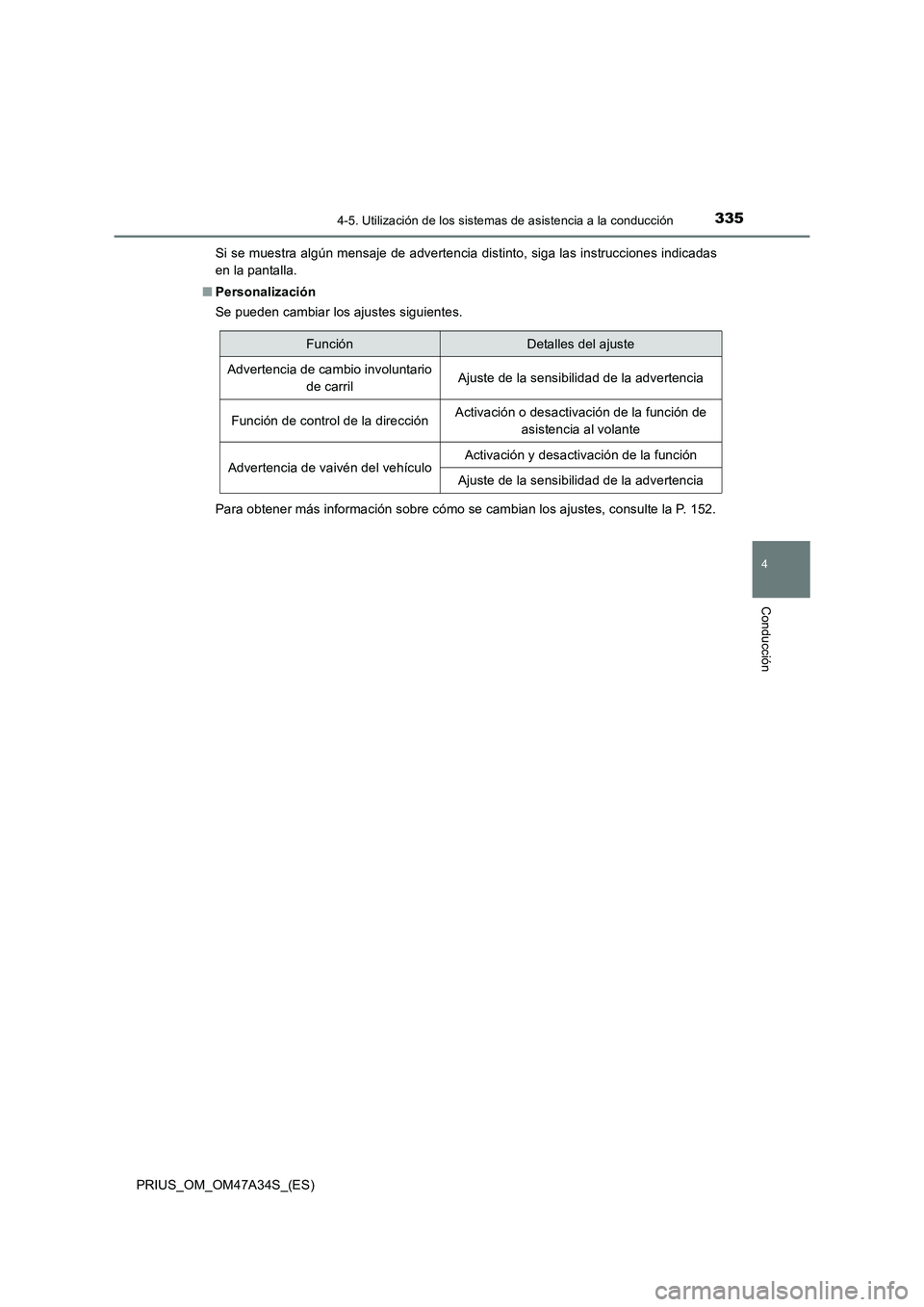

3354-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)Si se muestra algún mensaje de advertencia distinto, siga las instrucciones indicadas
en la pantalla.
■ Personalización
Se pueden cambiar los ajustes siguientes.
Para obtener más información sobre cómo se cambian los ajustes, consulte la P. 152.
FunciónDetalles del ajuste
Advertencia de cambio involuntario
de carrilAjuste de la sensibilidad de la advertencia
Función de control de la direcciónActivación o desactivación de la función de asistencia al volante
Advertencia de vaivén del vehículoActivación y desactivación de la función
Ajuste de la sensibilidad de la advertencia
Page 336 of 716

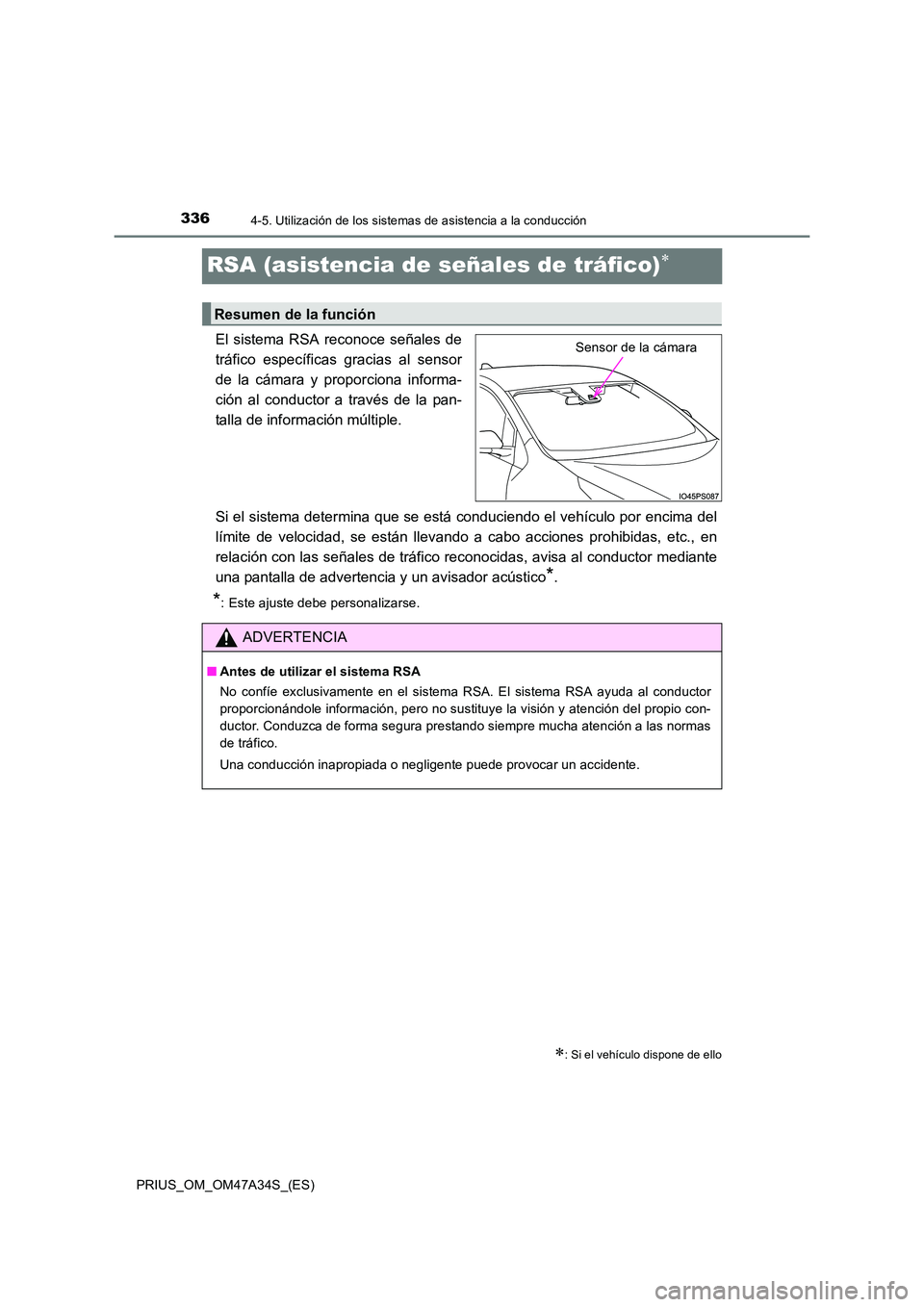

3364-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)
RSA (asistencia de señales de tráfico)∗
El sistema RSA reconoce señales de
tráfico específicas gracias al sensor
de la cámara y proporciona informa-
ción al conductor a través de la pan-
talla de información múltiple.
Si el sistema determina que se está conduciendo el vehículo por encima del
límite de velocidad, se están llevando a cabo acciones prohibidas, etc., en
relación con las señales de tráfico reconocidas, avisa al conductor mediante
una pantalla de advertencia y un avisador acústico
*.
*: Este ajuste debe personalizarse.
∗: Si el vehículo dispone de ello
Resumen de la función
Sensor de la cámara
ADVERTENCIA
■Antes de utilizar el sistema RSA
No confíe exclusivamente en el sistema RSA. El sistema RSA ayuda al conductor
proporcionándole información, pero no sustituye la visión y atención del propio con-
ductor. Conduzca de forma segura prestando siempre mucha atención a las normas
de tráfico.
Una conducción inapropiada o negligente puede provocar un accidente.
Page 337 of 716

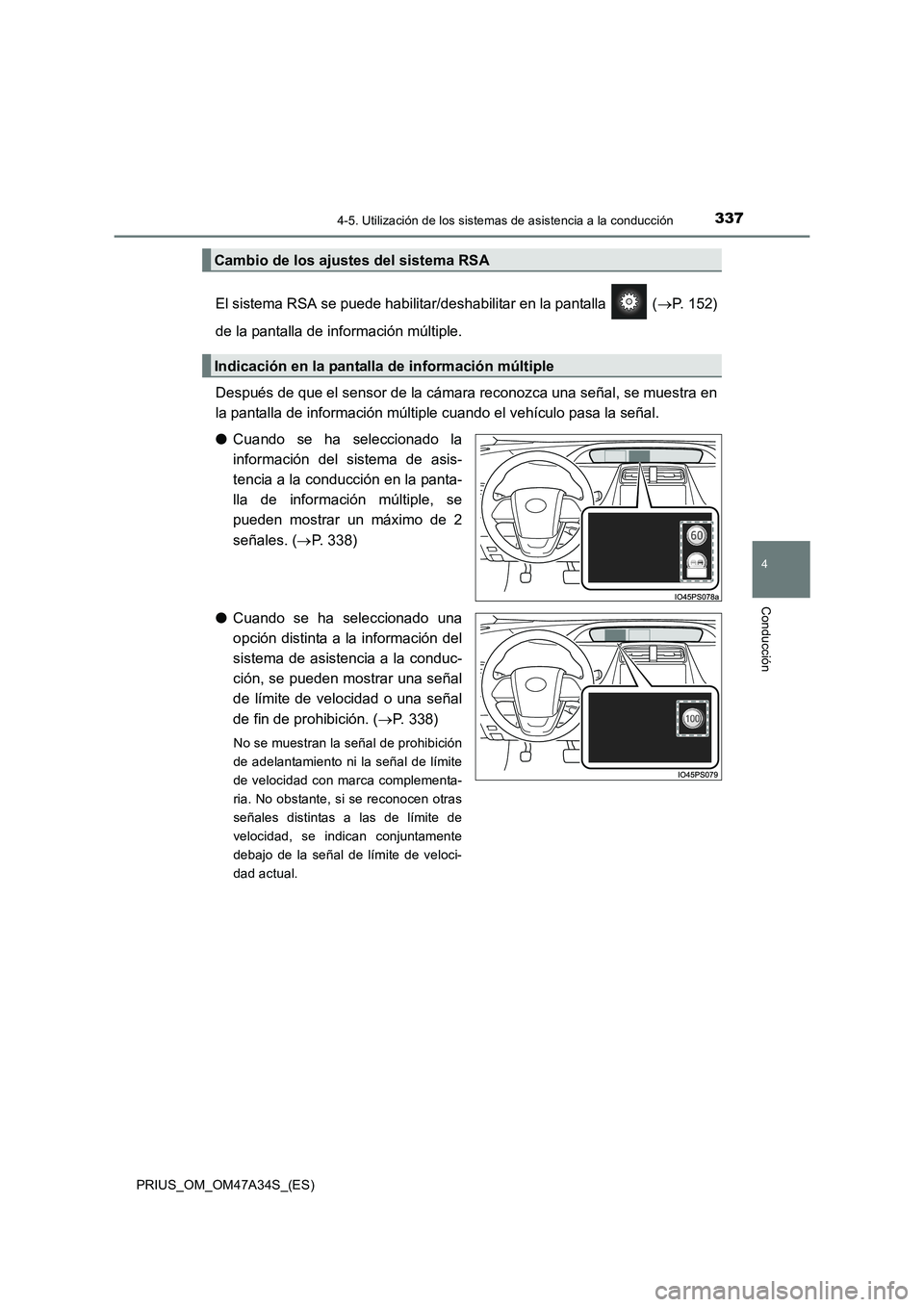

3374-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
El sistema RSA se puede habilitar/deshabilitar en la pantalla ( →P. 152)
de la pantalla de información múltiple.
Después de que el sensor de la cámara reconozca una señal, se muestra en
la pantalla de información múltiple cuando el vehículo pasa la señal.
● Cuando se ha seleccionado la
información del sistema de asis-
tencia a la conducción en la panta-
lla de información múltiple, se
pueden mostrar un máximo de 2
señales. ( →P. 338)
● Cuando se ha seleccionado una
opción distinta a la información del
sistema de asistencia a la conduc-
ción, se pueden mostrar una señal
de límite de velocidad o una señal
de fin de prohibición. ( →P. 338)
No se muestran la señal de prohibición
de adelantamiento ni la señal de límite
de velocidad con marca complementa-
ria. No obstante, si se reconocen otras
señales distintas a las de límite de
velocidad, se indican conjuntamente
debajo de la señal de límite de veloci-
dad actual.
Cambio de los ajustes del sistema RSA
Indicación en la pantalla de información múltiple

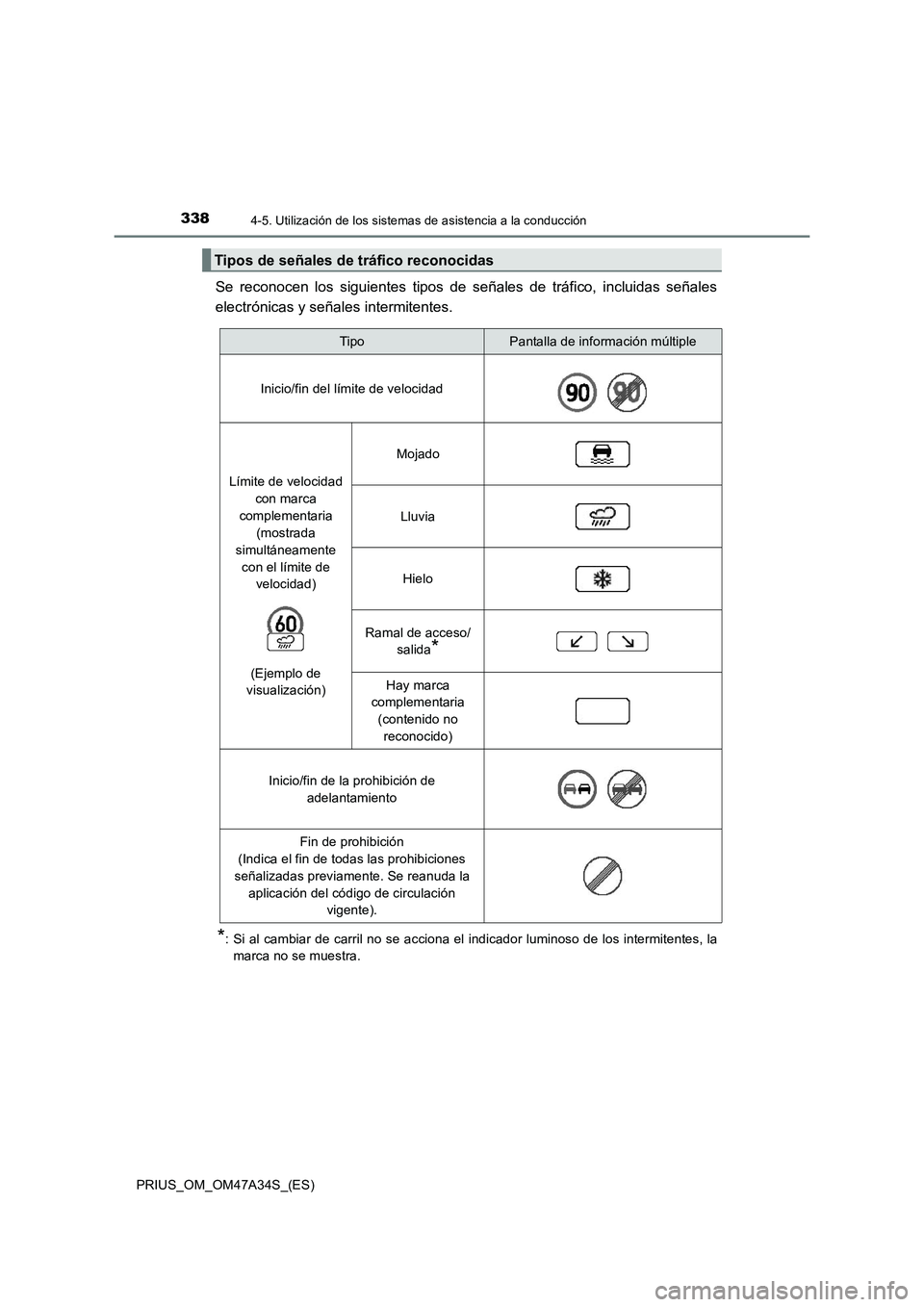

Page 338 of 716

3384-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)
Se reconocen los siguientes tipos de señales de tráfico, incluidas señales
electrónicas y señales intermitentes.
*: Si al cambiar de carril no se acciona el indicador luminoso de los intermitentes, la
marca no se muestra.
Tipos de señales de tráfico reconocidas
TipoPantalla de información múltiple
Inicio/fin del límite de velocidad
Límite de velocidad
con marca
complementaria (mostrada
simultáneamente con el límite de velocidad)
(Ejemplo de
visualización)
Mojado
Lluvia
Hielo
Ramal de acceso/ salida
*
Hay marca
complementaria
(contenido no reconocido)
Inicio/fin de la prohibición de adelantamiento
Fin de prohibición
(Indica el fin de todas las prohibiciones
señalizadas previamente. Se reanuda la aplicación del código de circulación vigente).

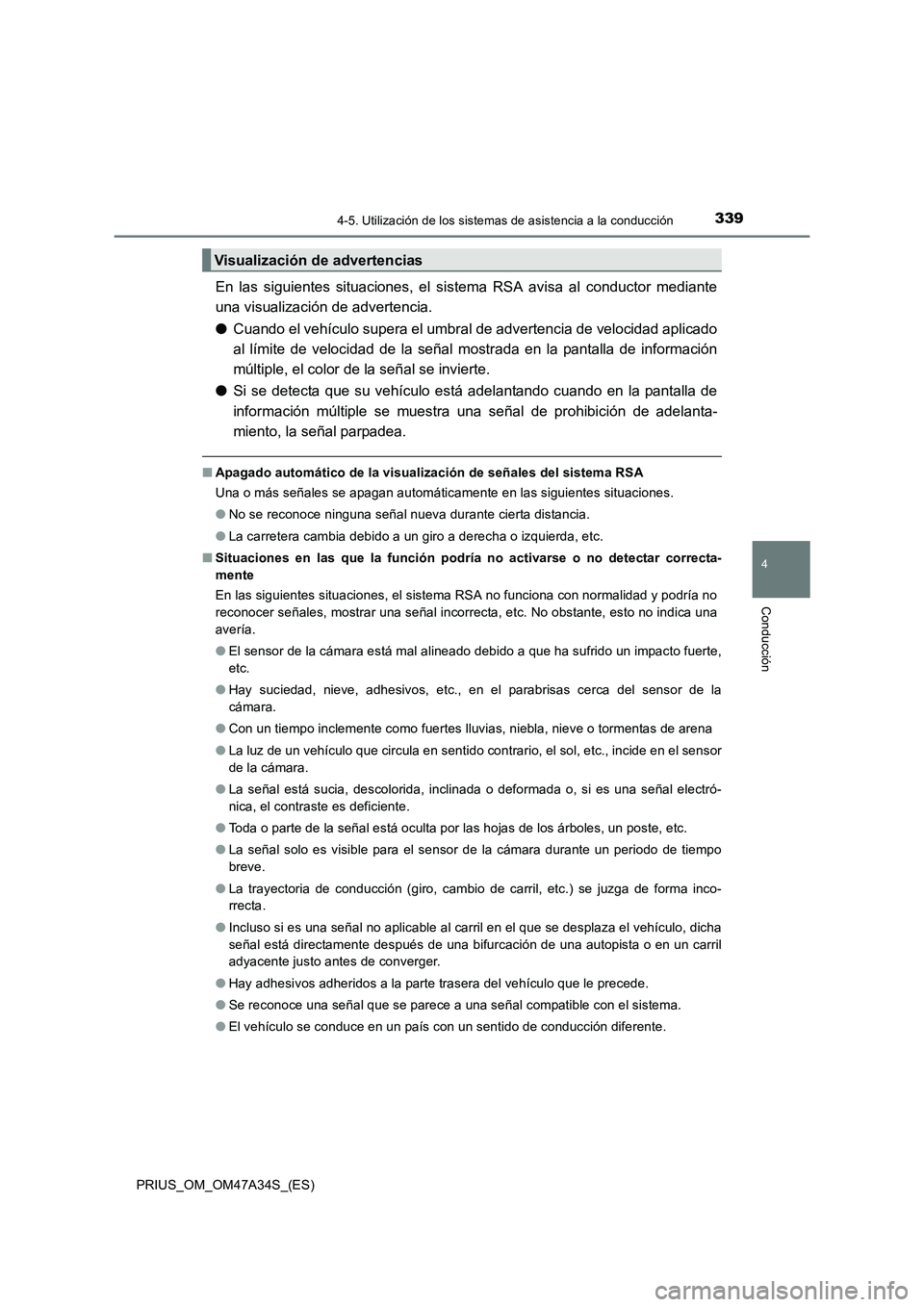

Page 339 of 716

3394-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47A34S_(ES)
En las siguientes situaciones, el sistema RSA avisa al conductor mediante
una visualización de advertencia.
●Cuando el vehículo supera el umbral de advertencia de velocidad aplicado
al límite de velocidad de la señal mostrada en la pantalla de información
múltiple, el color de la señal se invierte.
● Si se detecta que su vehículo está adelantando cuando en la pantalla de
información múltiple se muestra una señal de prohibición de adelanta-
miento, la señal parpadea.
■Apagado automático de la visualización de señales del sistema RSA
Una o más señales se apagan automáticamente en las siguientes situaciones.
●No se reconoce ninguna señal nueva durante cierta distancia.
● La carretera cambia debido a un giro a derecha o izquierda, etc.
■ Situaciones en las que la función podría no activarse o no detectar correcta-
mente
En las siguientes situaciones, el sistema RSA no funciona con normalidad y podría no
reconocer señales, mostrar una señal incorrecta, etc. No obstante, esto no indica una
avería.
●El sensor de la cámara está mal alineado debido a que ha sufrido un impacto fuerte,
etc.
● Hay suciedad, nieve, adhesivos, etc., en el parabrisas cerca del sensor de la
cámara.
● Con un tiempo inclemente como fuertes lluvias, niebla, nieve o tormentas de arena
● La luz de un vehículo que circula en sentido contrario, el sol, etc., incide en el sensor
de la cámara.
● La señal está sucia, descolorida, inclinada o deformada o, si es una señal electró-
nica, el contraste es deficiente.
● Toda o parte de la señal está oculta por las hojas de los árboles, un poste, etc.
● La señal solo es visible para el sensor de la cámara durante un periodo de tiempo
breve.
● La trayectoria de conducción (giro, cambio de carril, etc.) se juzga de forma inco-
rrecta.
● Incluso si es una señal no aplicable al carril en el que se desplaza el vehículo, dicha
señal está directamente después de una bifurcación de una autopista o en un carril
adyacente justo antes de converger.
● Hay adhesivos adheridos a la parte trasera del vehículo que le precede.
● Se reconoce una señal que se parece a una señal compatible con el sistema.
● El vehículo se conduce en un país con un sentido de conducción diferente.
Visualización de advertencias

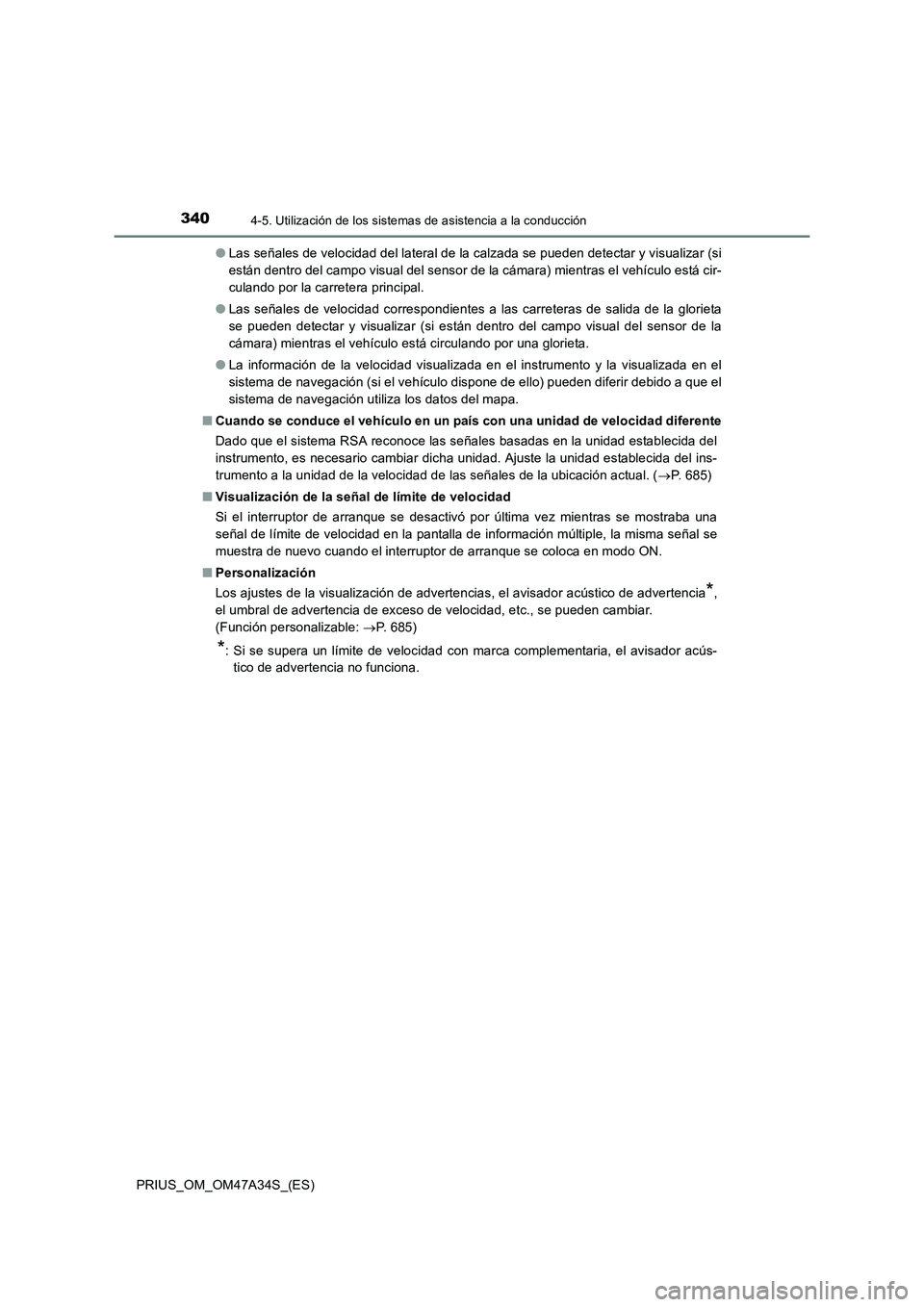

Page 340 of 716

3404-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47A34S_(ES)●
Las señales de velocidad del lateral de la calzada se pueden detectar y visualizar (si
están dentro del campo visual del sensor de la cámara) mientras el vehículo está cir-
culando por la carretera principal.
● Las señales de velocidad correspondientes a las carreteras de salida de la glorieta
se pueden detectar y visualizar (si están dentro del campo visual del sensor de la
cámara) mientras el vehículo está circulando por una glorieta.
● La información de la velocidad visualizada en el instrumento y la visualizada en el
sistema de navegación (si el vehículo dispone de ello) pueden diferir debido a que el
sistema de navegación utiliza los datos del mapa.
■ Cuando se conduce el vehículo en un país con una unidad de velocidad diferente
Dado que el sistema RSA reconoce las señales basadas en la unidad establecida del
instrumento, es necesario cambiar dicha unidad. Ajuste la unidad establecida del ins-
trumento a la unidad de la velocidad de las señales de la ubicación actual. ( →P. 685)
■ Visualización de la señal de límite de velocidad
Si el interruptor de arranque se desactivó por última vez mientras se mostraba una
señal de límite de velocidad en la pantalla de información múltiple, la misma señal se
muestra de nuevo cuando el interruptor de arranque se coloca en modo ON.
■ Personalización
Los ajustes de la visualización de advertencias, el avisador acústico de advertencia
*,
el umbral de advertencia de exceso de velocidad, etc., se pueden cambiar.
(Función personalizable: →P. 685)
*: Si se supera un límite de velocidad con marca complementaria, el avisador acús-
tico de advertencia no funciona.
