TOYOTA PRIUS 2015 Manual del propietario (in Spanish)

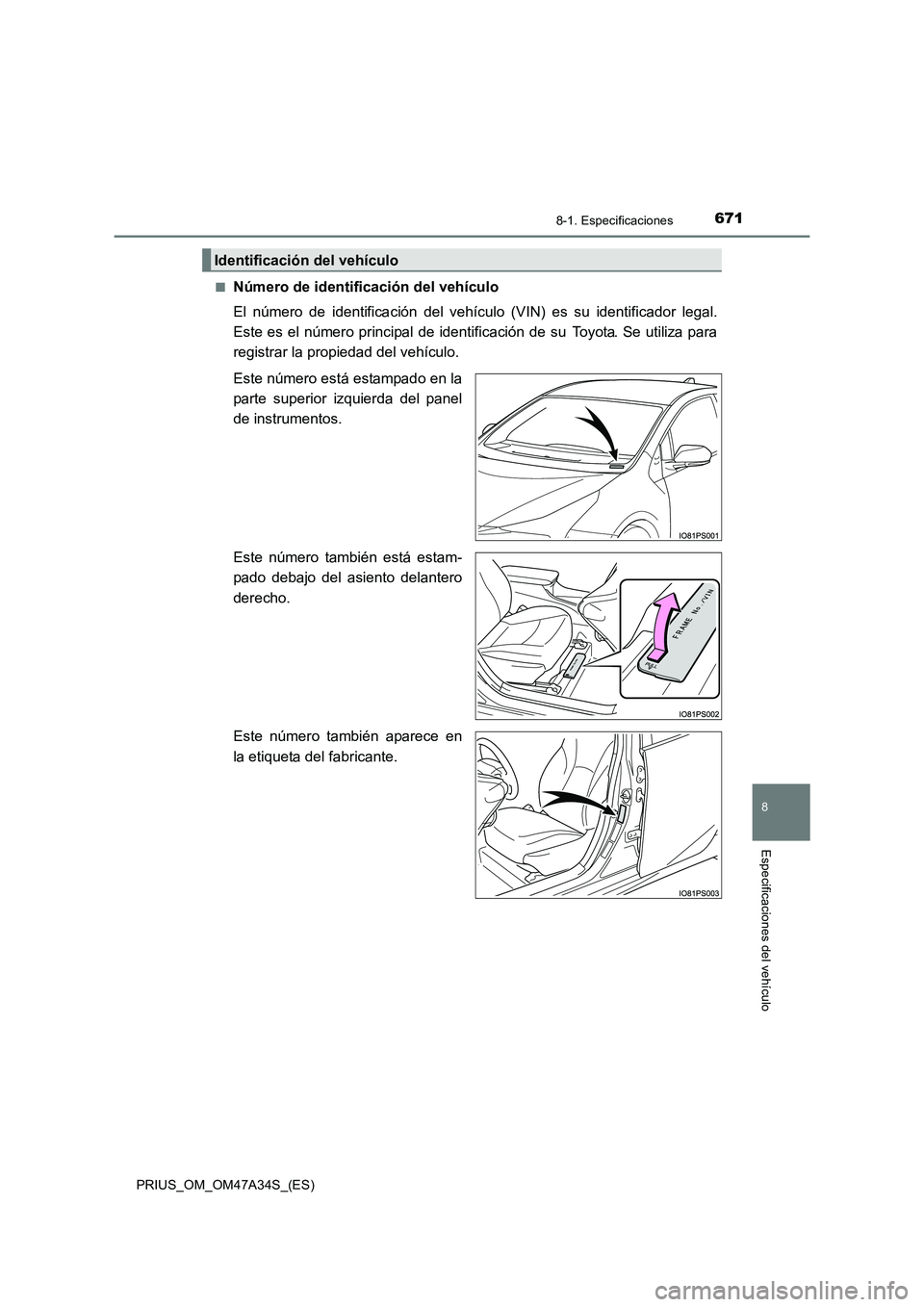

6718-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
8
Especificaciones del vehículo
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número está estampado en la
parte superior izquierda del panel
de instrumentos.
Este número también está estam-
pado debajo del asiento delantero
derecho.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

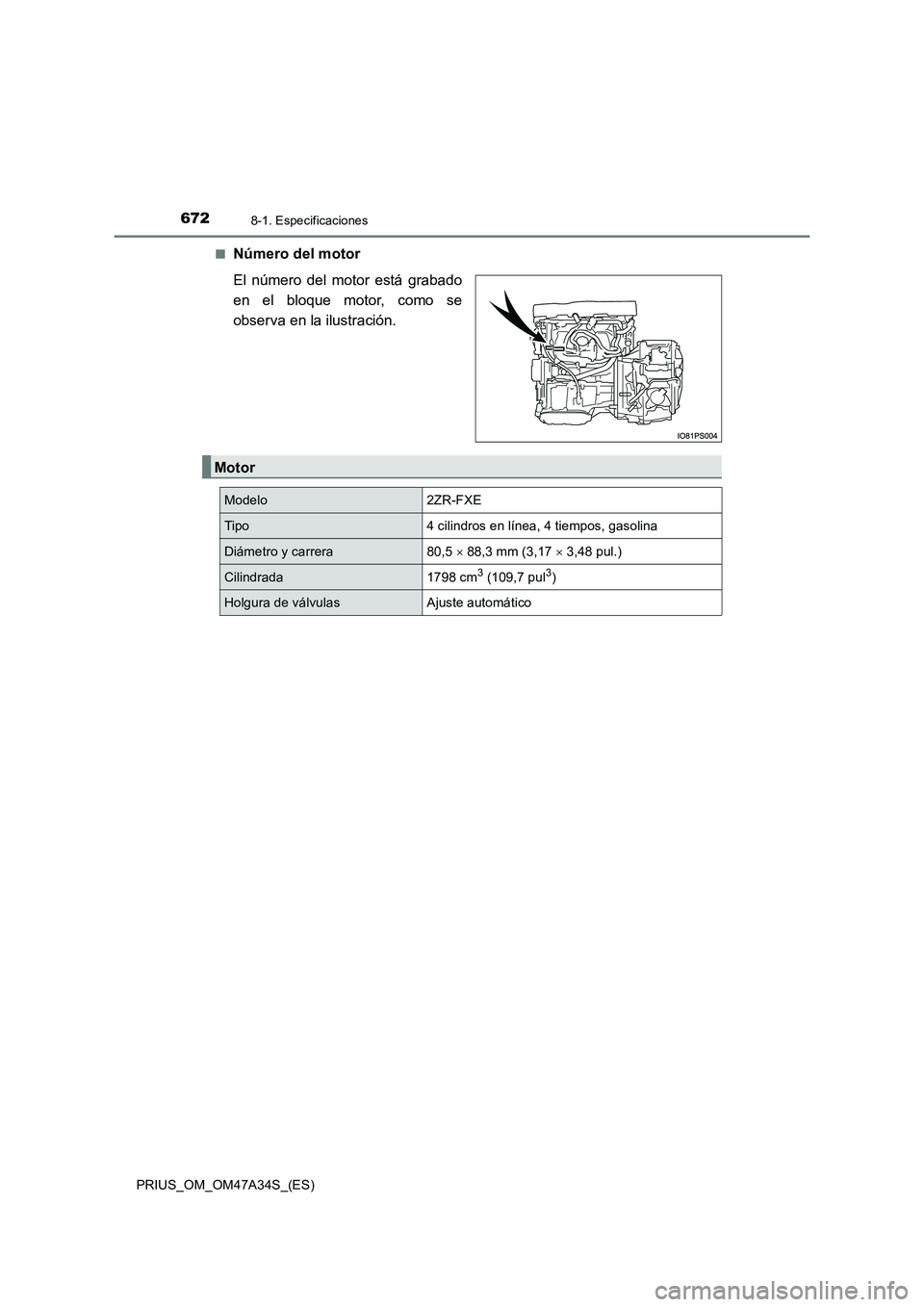

6728-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)■
Número del motor
El número del motor está grabado
en el bloque motor, como se
observa en la ilustración.
Motor
Modelo2ZR-FXE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,5
× 88,3 mm (3,17 × 3,48 pul.)
Cilindrada1798 cm3 (109,7 pul3)
Holgura de válvulasAjuste automático

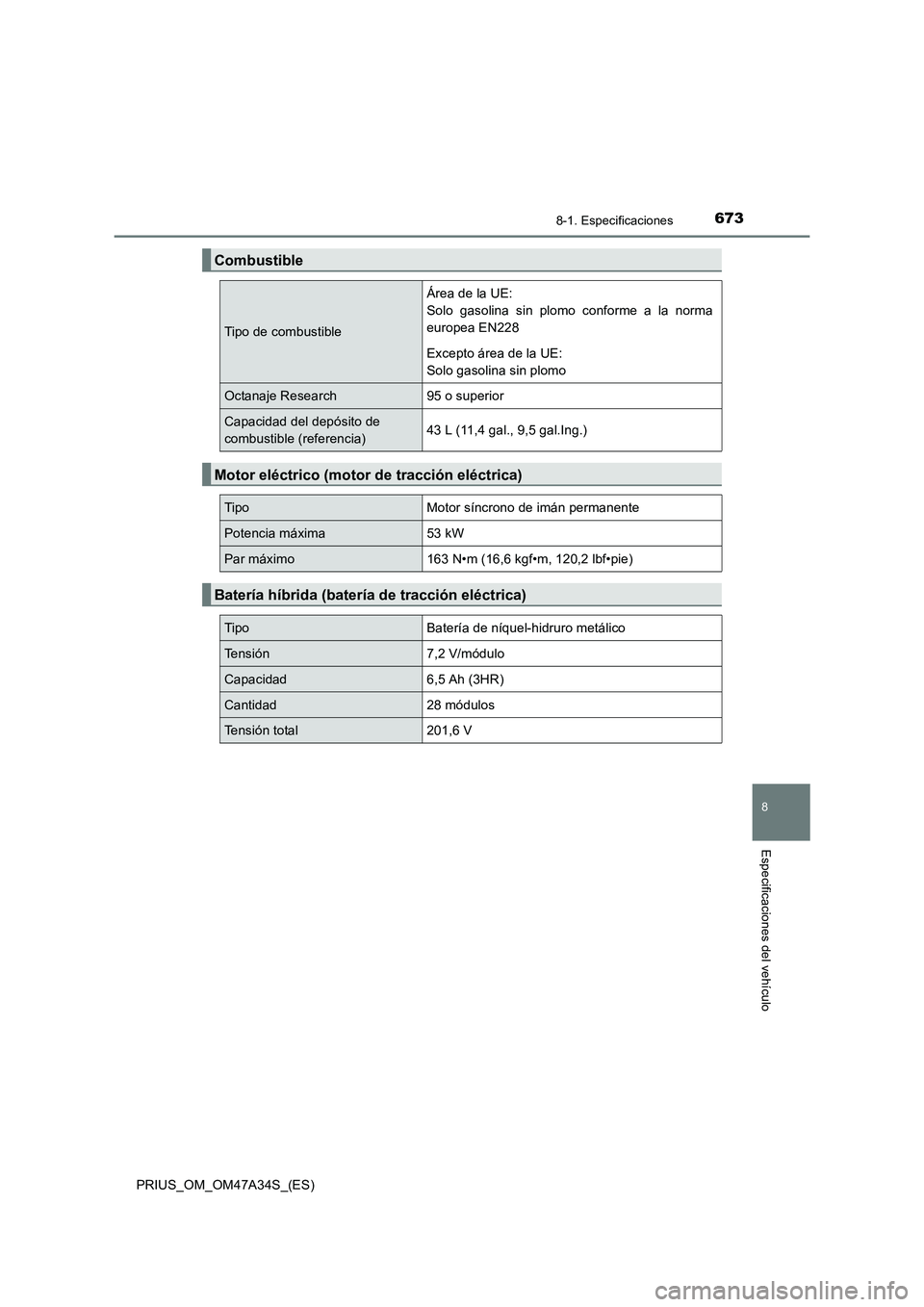

6738-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
8
Especificaciones del vehículo
Combustible
Tipo de combustible
Área de la UE:
Solo gasolina sin plomo conforme a la norma
europea EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research95 o superior
Capacidad del depósito de
combustible (referencia)43 L (11,4 gal., 9,5 gal.Ing.)
Motor eléctrico (motor de tracción eléctrica)
TipoMotor síncrono de imán permanente
Potencia máxima53 kW
Par máximo163 N•m (16,6 kgf•m, 120,2 lbf•pie)
Batería híbrida (batería de tracción eléctrica)
TipoBatería de níquel-hidruro metálico
Tensión7,2 V/módulo
Capacidad6,5 Ah (3HR)
Cantidad28 módulos
Tensión total201,6 V

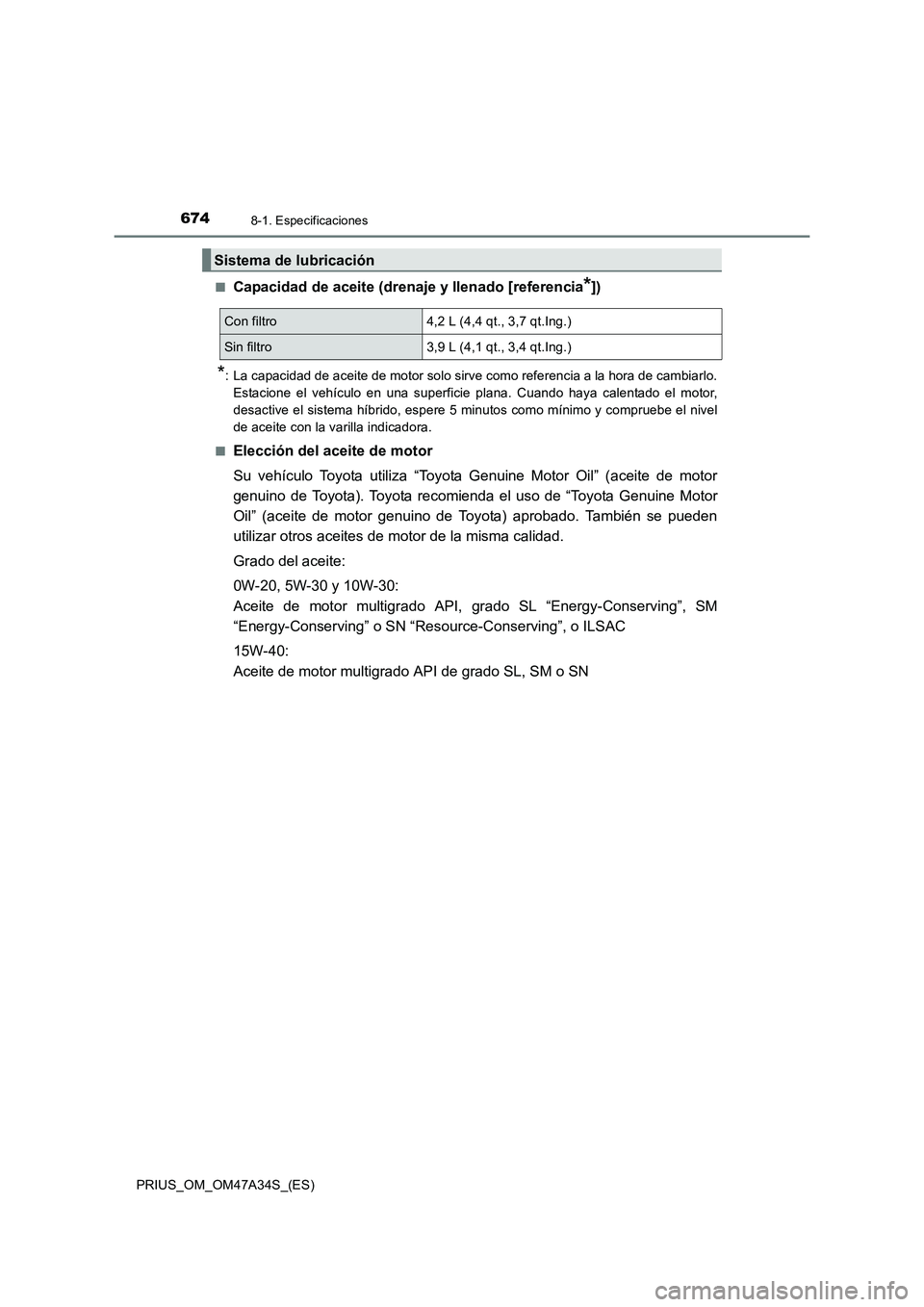

6748-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)■
Capacidad de aceite (drenaje y llenado [referencia*])
*: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.
Estacione el vehículo en una superficie plana. Cuando haya calentado el motor,
desactive el sistema híbrido, espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
■
Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado API de grado SL, SM o SN
Sistema de lubricación
Con filtro4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro3,9 L (4,1 qt., 3,4 qt.Ing.)

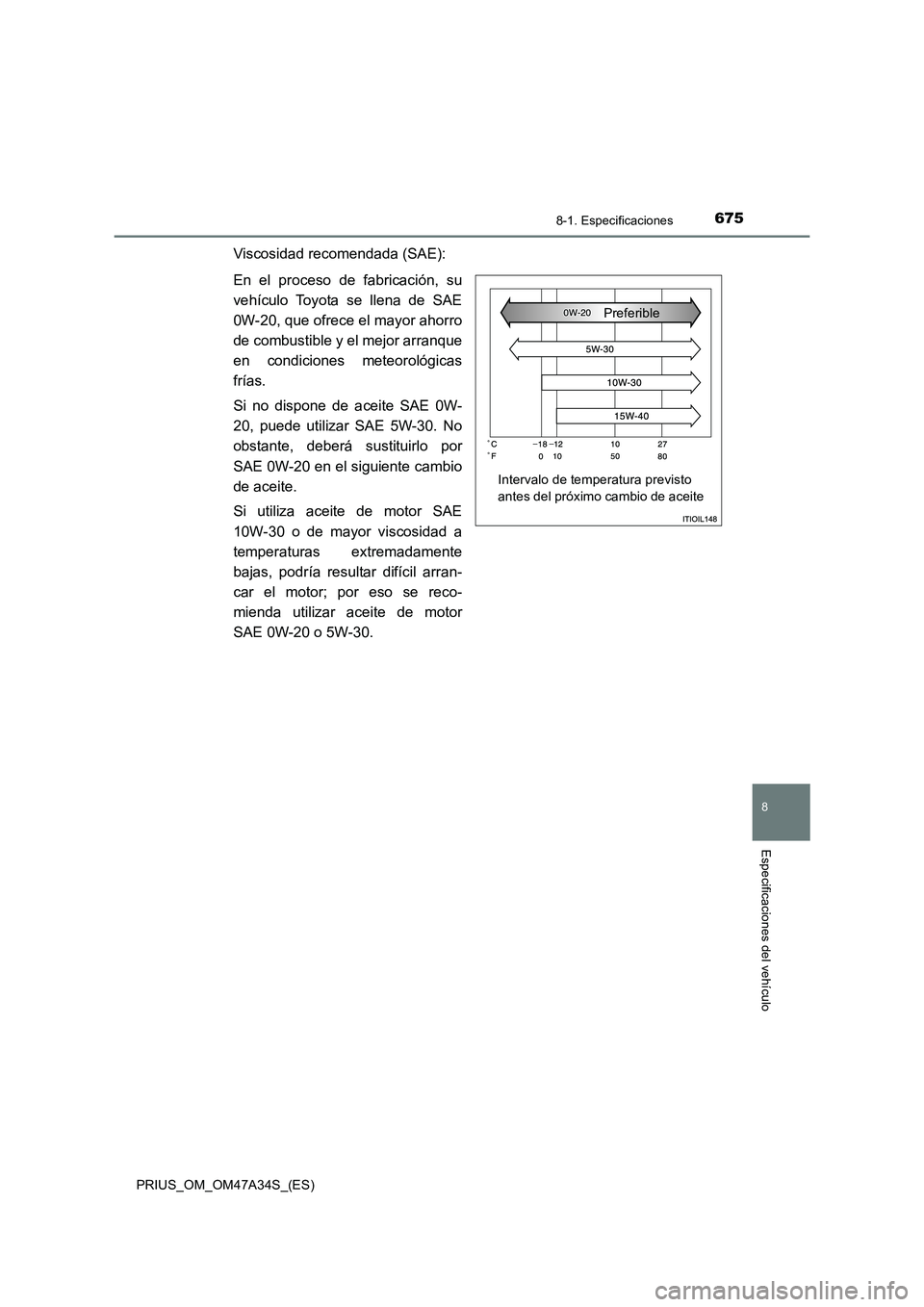

6758-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
8
Especificaciones del vehículo
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llena de SAE
0W-20, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20 o 5W-30.
Intervalo de temperatura previsto
antes del próximo cambio de aceitePreferible

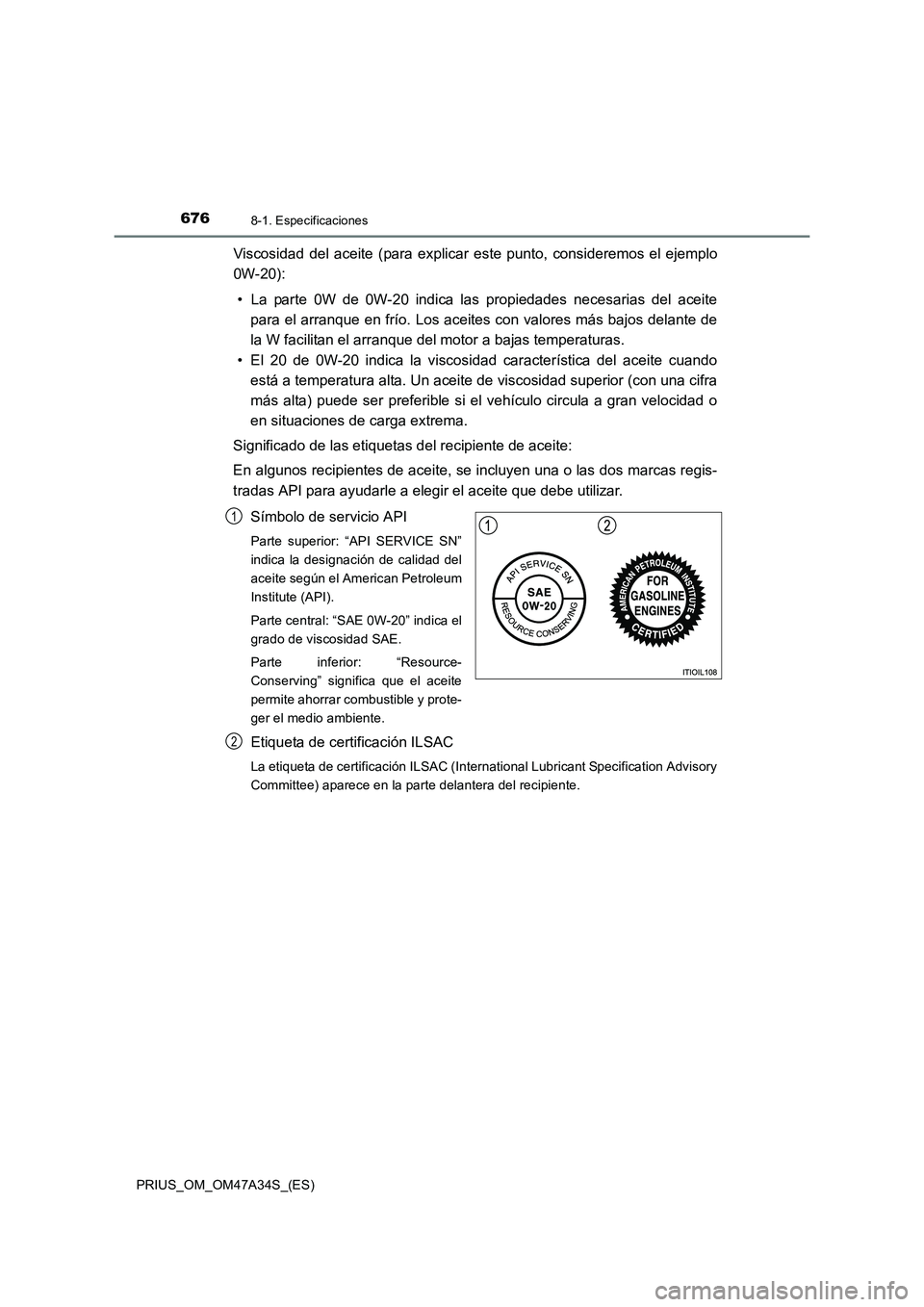

6768-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):• La parte 0W de 0W-20 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-
Conserving” significa que el aceite
permite ahorrar combustible y prote-
ger el medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
1
2

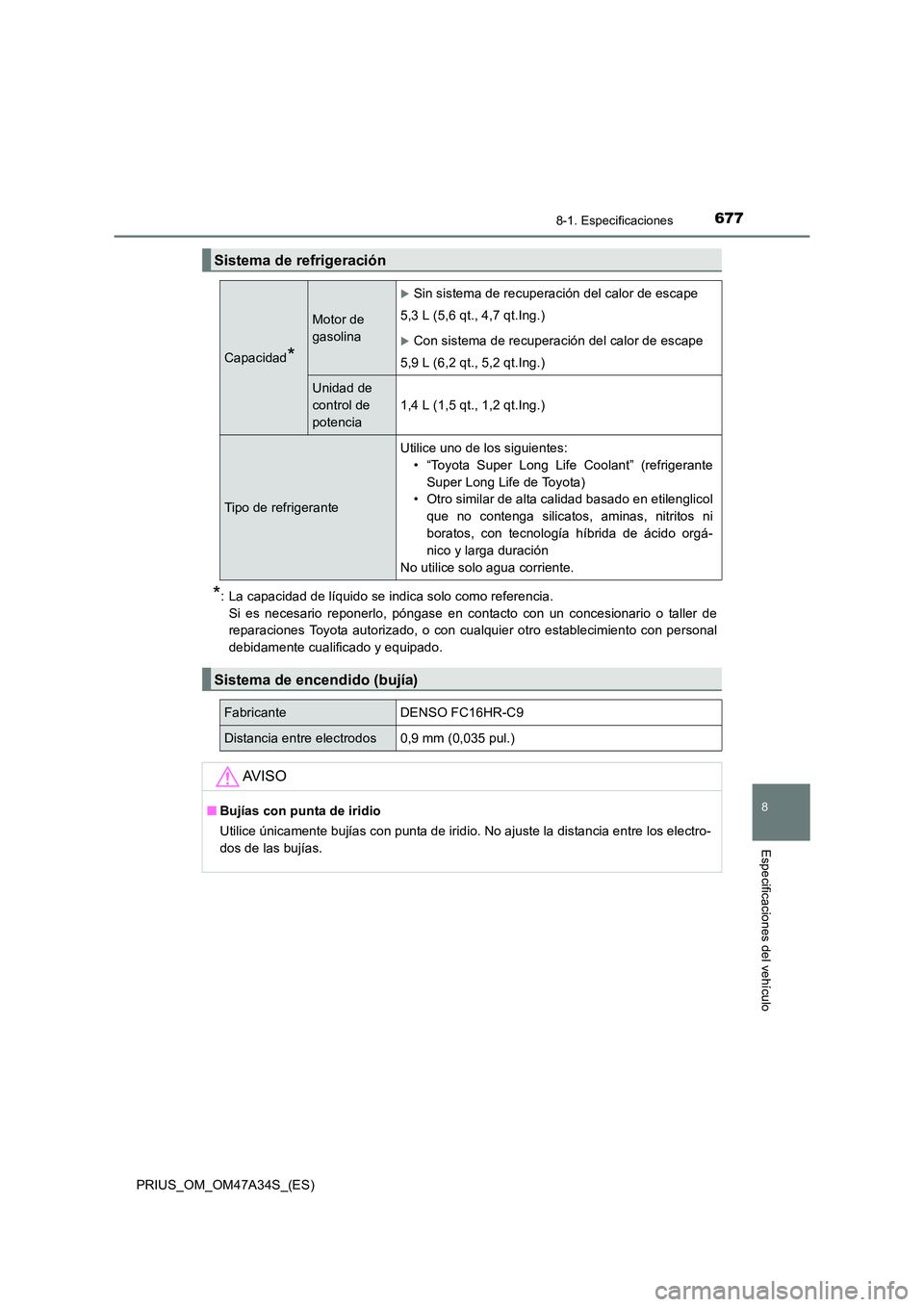

6778-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
8
Especificaciones del vehículo
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
Sistema de refrigeración
Capacidad*
Motor de
gasolina
XSin sistema de recuperación del calor de escape
5,3 L (5,6 qt., 4,7 qt.Ing.)
XCon sistema de recuperación del calor de escape
5,9 L (6,2 qt., 5,2 qt.Ing.)
Unidad de
control de
potencia
1,4 L (1,5 qt., 1,2 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol
que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgá-
nico y larga duración
No utilice solo agua corriente.
Sistema de encendido (bujía)
FabricanteDENSO FC16HR-C9
Distancia entre electrodos0,9 mm (0,035 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.

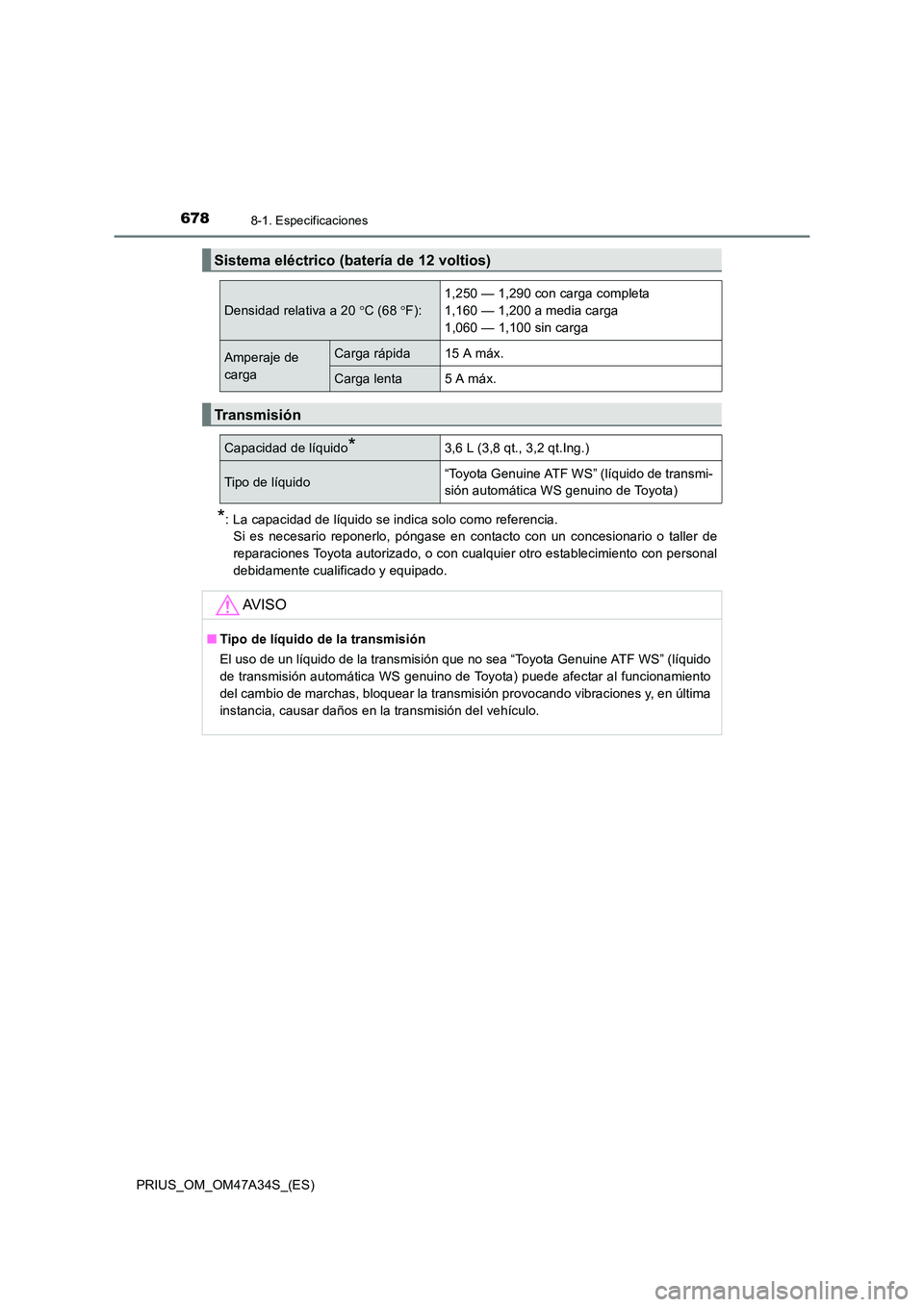

6788-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
Sistema eléctrico (bat ería de 12 voltios)
Densidad relativa a 20 °C (68 °F): 1,250 — 1,290 con carga completa
1,160 — 1,200 a media carga
1,060 — 1,100 sin carga
Amperaje de
cargaCarga rápida15 A máx.
Carga lenta5 A máx.
Transmisión
Capacidad de líquido*3,6 L (3,8 qt., 3,2 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de transmi-
sión automática WS genuino de Toyota)
AV I S O
■
Tipo de líquido de la transmisión
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido
de transmisión automática WS genuino de Toyota) puede afectar al funcionamiento
del cambio de marchas, bloquear la transmisión provocando vibraciones y, en última
instancia, causar daños en la transmisión del vehículo.

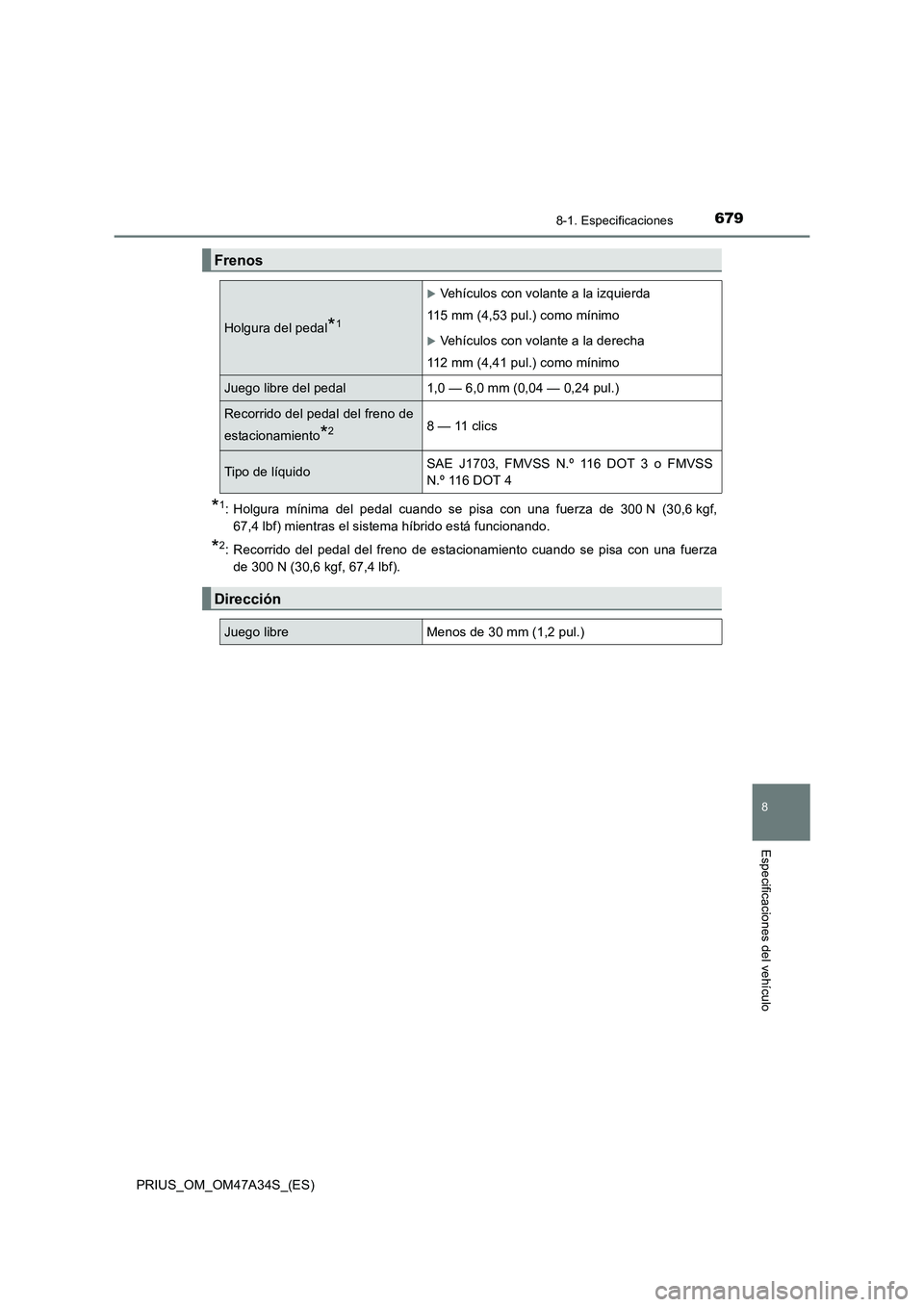

6798-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
8
Especificaciones del vehículo
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 300 N (30,6 kgf,67,4 lbf) mientras el sistema híbrido está funcionando.
*2: Recorrido del pedal del freno de estacionamiento cuando se pisa con una fuerzade 300 N (30,6 kgf, 67,4 lbf).
Frenos
Holgura del pedal*1
XVehículos con volante a la izquierda
115 mm (4,53 pul.) como mínimo
XVehículos con volante a la derecha
112 mm (4,41 pul.) como mínimo
Juego libre del pedal1,0 — 6,0 mm (0,04 — 0,24 pul.)
Recorrido del pedal del freno de
estacionamiento
*28 — 11 clics
Tipo de líquidoSAE J1703, FMVSS N.º 116 DOT 3 o FMVSS
N.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)

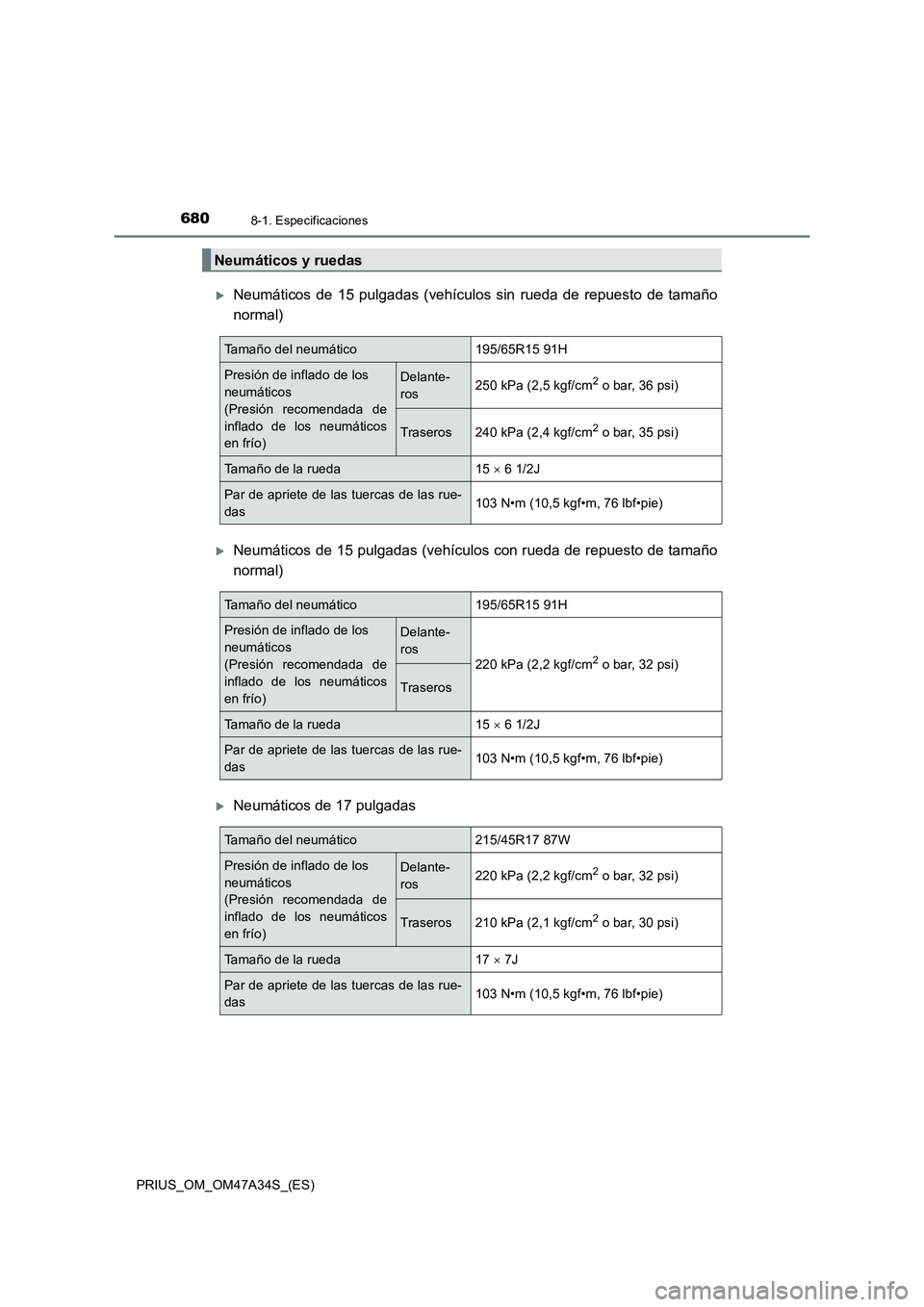

6808-1. Especificaciones
PRIUS_OM_OM47A34S_(ES)
XNeumáticos de 15 pulgadas (vehículos sin rueda de repuesto de tamaño
normal)
XNeumáticos de 15 pulgadas (vehículos con rueda de repuesto de tamaño
normal)
XNeumáticos de 17 pulgadas
Neumáticos y ruedas
Tamaño del neumático195/65R15 91H
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)Delante-
ros250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Traseros240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Tamaño de la rueda15 × 6 1/2J
Par de apriete de las tuercas de las rue-
das103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático195/65R15 91H
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)Delante-
ros
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Traseros
Tamaño de la rueda15 × 6 1/2J
Par de apriete de las tuercas de las rue-
das103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático215/45R17 87W
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)Delante-
ros220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Traseros210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Tamaño de la rueda17 × 7J
Par de apriete de las tuercas de las rue-
das103 N•m (10,5 kgf•m, 76 lbf•pie)
