TOYOTA PRIUS 2015 Návod na použití (in Czech)

6217-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
7
Když nastanou potíže
Umístění sady pro nouzovou opravu pneumatiky, nářadí
Klika zvedáku
Zvedák
(Použití zvedáku: S. 624)
Klíč na matice kolSada pro nouzovou opravu
pneumatiky
Tažné oko1
2
3
4
5

6227-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
Součásti sady pro nouzovou opravu pneumatiky
Hadička
Vypouštěcí uzávěr
NálepkaNapájecí zástrčka
Tlakoměr
Sp ínač kompresoru1
2
3
4
5
6

6237-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
7
Když nastanou potíže
Zatáhněte kličku nahoru, abys-
te otevřeli podlahovou desku.
Zajistěte podlahovou desku po-
užitím háčků na tašku.
(S. 489)
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Pokud je uložen kryt zavazadel,
přetočte kryt zavazadel, abyste vy-
jmuli sadu pro nouzovou opravu
pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
3

6247-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
■Vyjmutí zvedáku
■Uložení zvedáku Odpojte upínací řemínek a vyjměte zve-
dák ven.
Umístěte zvedák stejným směrem, jako na
značce vedle úložného prostoru.
VÝSTRAHA
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.

6257-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
7
Když nastanou potíže
Vyjměte opravnou sadu z plastového sáčku.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Odmotejte hadičku. Sejměte vy-
pouštěcí uzávěr z hadičky.
Připevněte nálepky přiložené k lahvi
na určená místa. (Viz krok .)
Vypouštěcí uzávěr znovu použijete.
Proto ho uschovejte na bezpečném
místě.
Připojte hadičku na ventilek.
Zašroubujte konec hadičky směrem
doprava až na doraz.
Postup při nouzové opravě
1
2
3
10
4

6267-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
Ujistěte se, že je spínač kom-
presoru vypnutý.
Zvedněte gumovou zátku na
kompresoru.
Vyjměte napájecí zástrčku z kom-
presoru.
5
6
7

6277-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
7
Když nastanou potíže
Připojte napájecí zástrčku do napájecí zásuvky. (S. 494)
Připojte lahev ke kompresoru.
Dle obrázku vložte lahev bezpečně
do kompresoru, až horní strana
značky na lahvi bude v rovině
s horní hranou drážky.
Připevněte nálepky dodávané
se sadou pro nouzovou opravu
pneumatiky do polohy snadno
viditelné z místa řidiče.
8
PředníVzadu
9
10

6287-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku umístěném na sloupku dveří
u řidiče, viz obrázek. (S. 667)
Nastartujte hybridní systém. (S. 259)
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
11
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
12
13

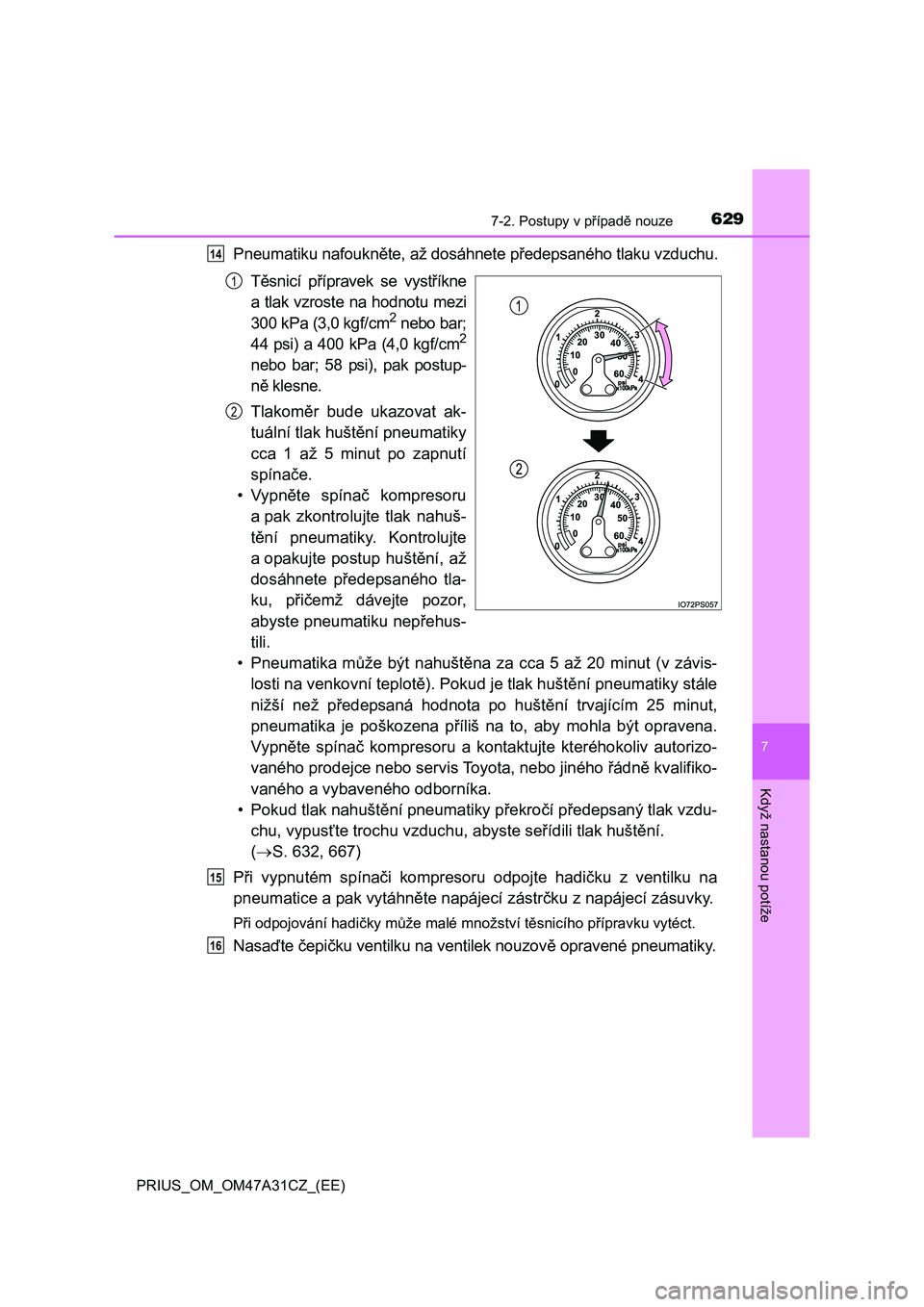

6297-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
7
Když nastanou potíže
Pneumatiku nafoukněte, až dosáhnete předepsaného tlaku vzduchu.
Těsnicí přípravek se vystříkne
a tlak vzroste na hodnotu mezi
300 kPa (3,0 kgf/cm
2 nebo bar;
44 psi) a 400 kPa (4,0 kgf/cm2
nebo bar; 58 psi), pak postup-
ně klesne.
Tlakoměr bude ukazovat ak-
tuální tlak huštění pneumatiky
cca 1 až 5 minut po zapnutí
spínače.
•Vypněte spínač kompresoru
a pak zkontrolujte tlak nahuš-
tění pneumatiky. Kontrolujte
a opakujte postup huštění, až
dosáhnete předepsaného tla-
ku, přičemž dávejte pozor,
abyste pneumatiku nepřehus-
tili.
• Pneumatika může být nahuštěna za cca 5 až 20 minut (v závis-
losti na venkovní teplotě). Pokud je tlak huštění pneumatiky stále
nižší než předepsaná hodnota po huštění trvajícím 25 minut,
pneumatika je poškozena příliš na to, aby mohla být opravena.
Vypněte spínač kompresoru a kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
• Pokud tlak nahuštění pneumatiky překročí předepsaný tlak vzdu-
chu, vypusťte trochu vzduchu, abyste seřídili tlak huštění.
(S. 632, 667)
Při vypnutém spínači kompresoru odpojte hadičku z ventilku na
pneumatice a pak vytáhněte napájecí zástrčku z napájecí zásuvky.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
14
1
2
15
16

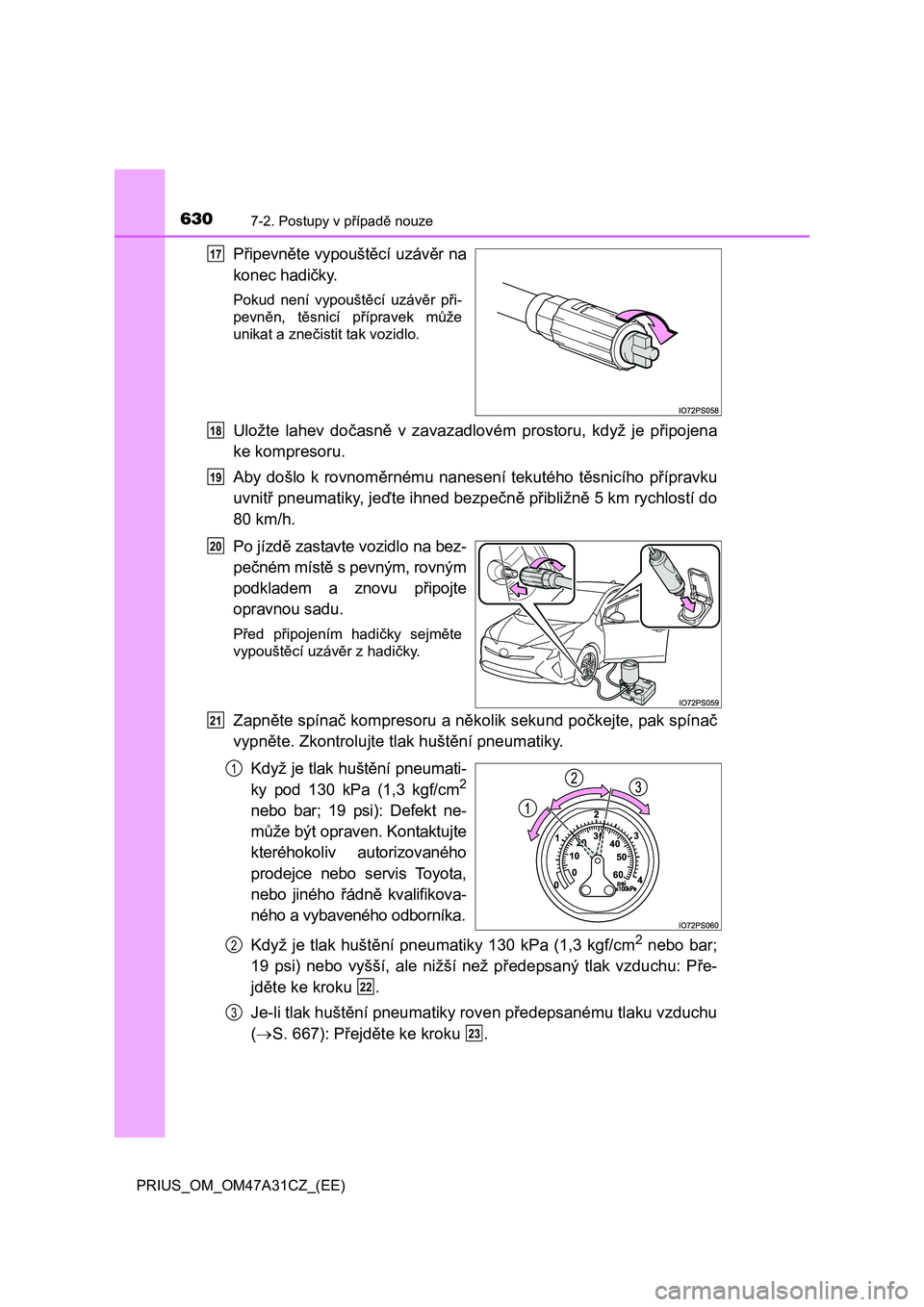

6307-2. Postupy v případě nouze
PRIUS_OM_OM47A31CZ_(EE)
Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
Uložte lahev dočasně v zavazadlovém prostoru, když je připojena
ke kompresoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned bezpečně přibližně 5 km rychlostí do
80 km/h.
Po jízdě zastavte vozidlo na bez-
pečném místě s pevným, rovným
podkladem a znovu připojte
opravnou sadu.
Před připojením hadičky sejměte
vypouštěcí uzávěr z hadičky.
Zapněte spínač kompresoru a několik sekund počkejte, pak spínač
vypněte. Zkontrolujte tlak huštění pneumatiky.
Když je tlak huštění pneumati-
ky pod 130 kPa (1,3 kgf/cm
2
nebo bar; 19 psi): Defekt ne-
může být opraven. Kontaktujte
kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
Když je tlak huštění pneumatiky 130 kPa (1,3 kgf/cm
2 nebo bar;
19 psi) nebo vyšší, ale nižší než předepsaný tlak vzduchu: Pře-
jděte ke kroku .
Je-li tlak huštění pneumatiky roven předepsanému tlaku vzduchu
(S. 667): Přejděte ke kroku .
17
18
19
20
21
1
2
22
3
23
