Page 151 of 712

1512. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■

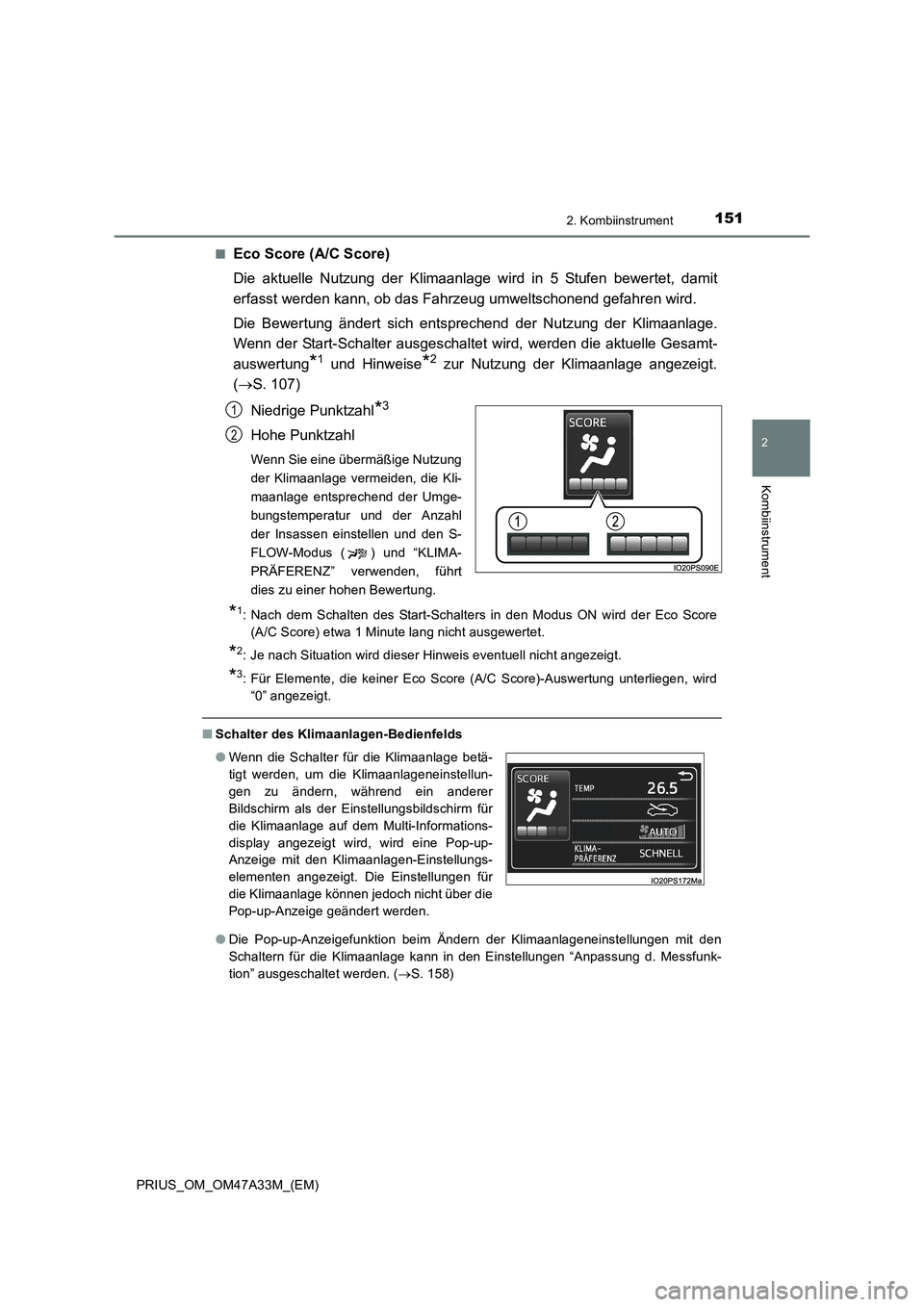

Eco Score (A/C Score)
Die aktuelle Nutzung der Klimaanlage wird in 5 Stufen bewertet, damit
erfasst werden kann, ob das Fahrzeug umweltschonend gefahren wird.
Die Bewertung ändert sich entsprechend der Nutzung der Klimaanlage.
Wenn der Start-Schalter ausgeschaltet wird, werden die aktuelle Gesamt-
auswertung
*1 und Hinweise*2 zur Nutzung der Klimaanlage angezeigt.
( → S. 107)
Niedrige Punktzahl
*3
Hohe Punktzahl
Wenn Sie eine übermäßige Nutzung
der Klimaanlage vermeiden, die Kli-
maanlage entsprechend der Umge-
bungstemperatur und der Anzahl
der Insassen einstellen und den S-
FLOW-Modus ( ) und “KLIMA-
PRÄFERENZ” verwenden, führt
dies zu einer hohen Bewertung.
*1: Nach dem Schalten des Start-Schalters in den Modus ON wird der Eco Score (A/C Score) etwa 1 Minute lang nicht ausgewertet.
*2: Je nach Situation wird dieser Hinweis eventuell nicht angezeigt.
*3: Für Elemente, die keiner Eco Score (A/C Score)-Auswertung unterliegen, wird“0” angezeigt.
■ Schalter des Klimaanlagen-Bedienfelds
●Die Pop-up-Anzeigefunktion beim Ändern der Klimaanlageneinstellungen mit den
Schaltern für die Klimaanlage kann in den Einstellungen “Anpassung d. Messfunk-
tion” ausgeschaltet werden. ( →S. 158)
1
2
● Wenn die Schalter für die Klimaanlage betä-
tigt werden, um die Klimaanlageneinstellun-
gen zu ändern, während ein anderer
Bildschirm als der Einstellungsbildschirm für
die Klimaanlage auf dem Multi-Informations-
display angezeigt wird, wird eine Pop-up-
Anzeige mit den Klimaanlagen-Einstellungs-
elementen angezeigt. Die Einstellungen für
die Klimaanlage können jedoch nicht über die
Pop-up-Anzeige geändert werden.

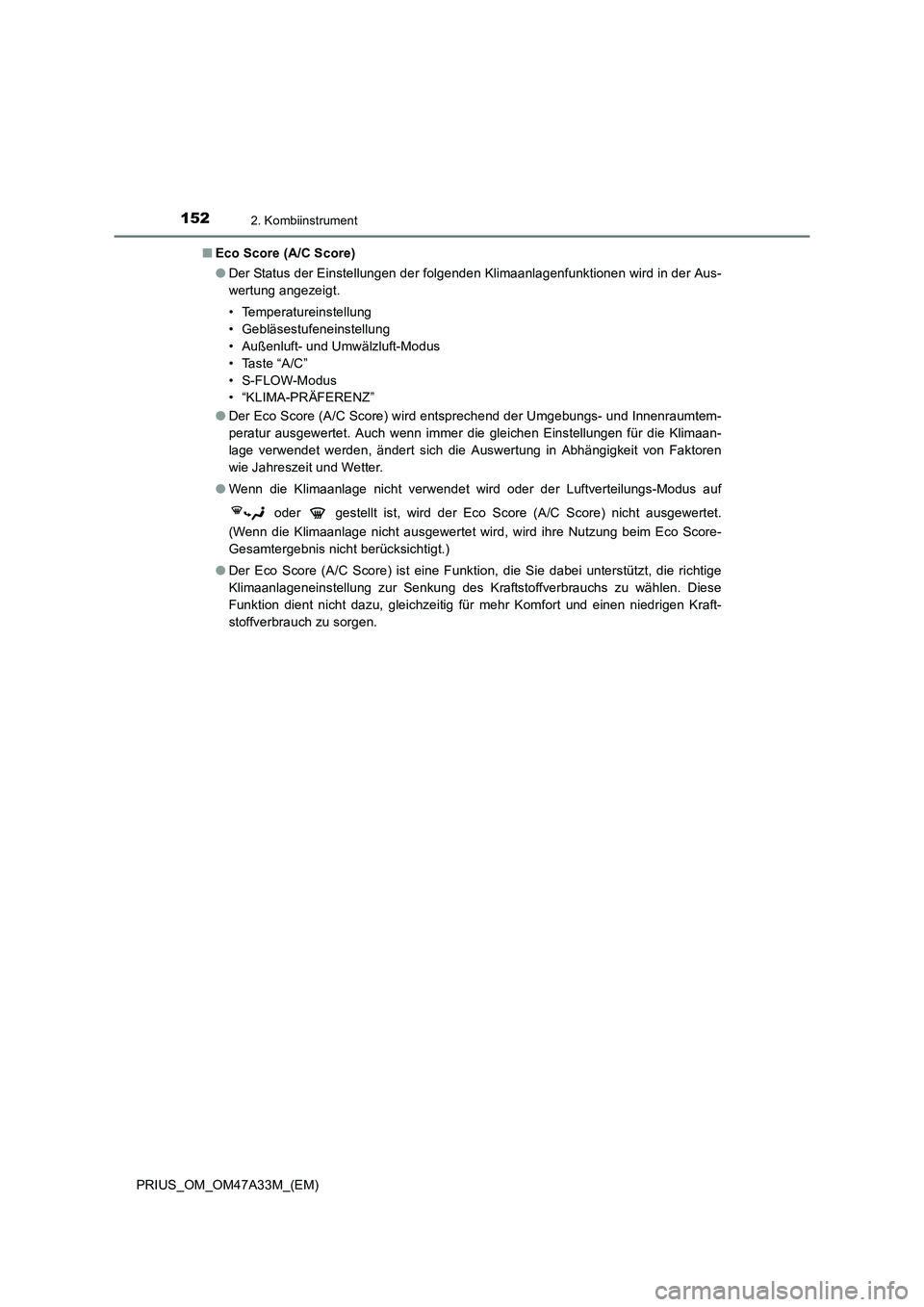

Page 152 of 712

1522. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Eco Score (A/C Score)
●Der Status der Einstellungen der folgenden Klimaanlagenfunktionen wird in der Aus-
wertung angezeigt.
• Temperatureinstellung
• Gebläsestufeneinstellung
• Außenluft- und Umwälzluft-Modus
• Taste “A/C”
• S-FLOW-Modus
• “KLIMA-PRÄFERENZ”
● Der Eco Score (A/C Score) wird entsprechend der Umgebungs- und Innenraumtem-
peratur ausgewertet. Auch wenn immer die gleichen Einstellungen für die Klimaan-
lage verwendet werden, ändert sich die Auswertung in Abhängigkeit von Faktoren
wie Jahreszeit und Wetter.
● Wenn die Klimaanlage nicht verwendet wird oder der Luftverteilungs-Modus auf
oder gestellt ist, wird der Eco Score (A/C Score) nicht ausgewertet.
(Wenn die Klimaanlage nicht ausgewertet wird, wird ihre Nutzung beim Eco Score-
Gesamtergebnis nicht berücksichtigt.)
● Der Eco Score (A/C Score) ist eine Funktion, die Sie dabei unterstützt, die richtige
Klimaanlageneinstellung zur Senkung des Kraftstoffverbrauchs zu wählen. Diese
Funktion dient nicht dazu, gleichzeitig für mehr Komfort und einen niedrigen Kraft-
stoffverbrauch zu sorgen.

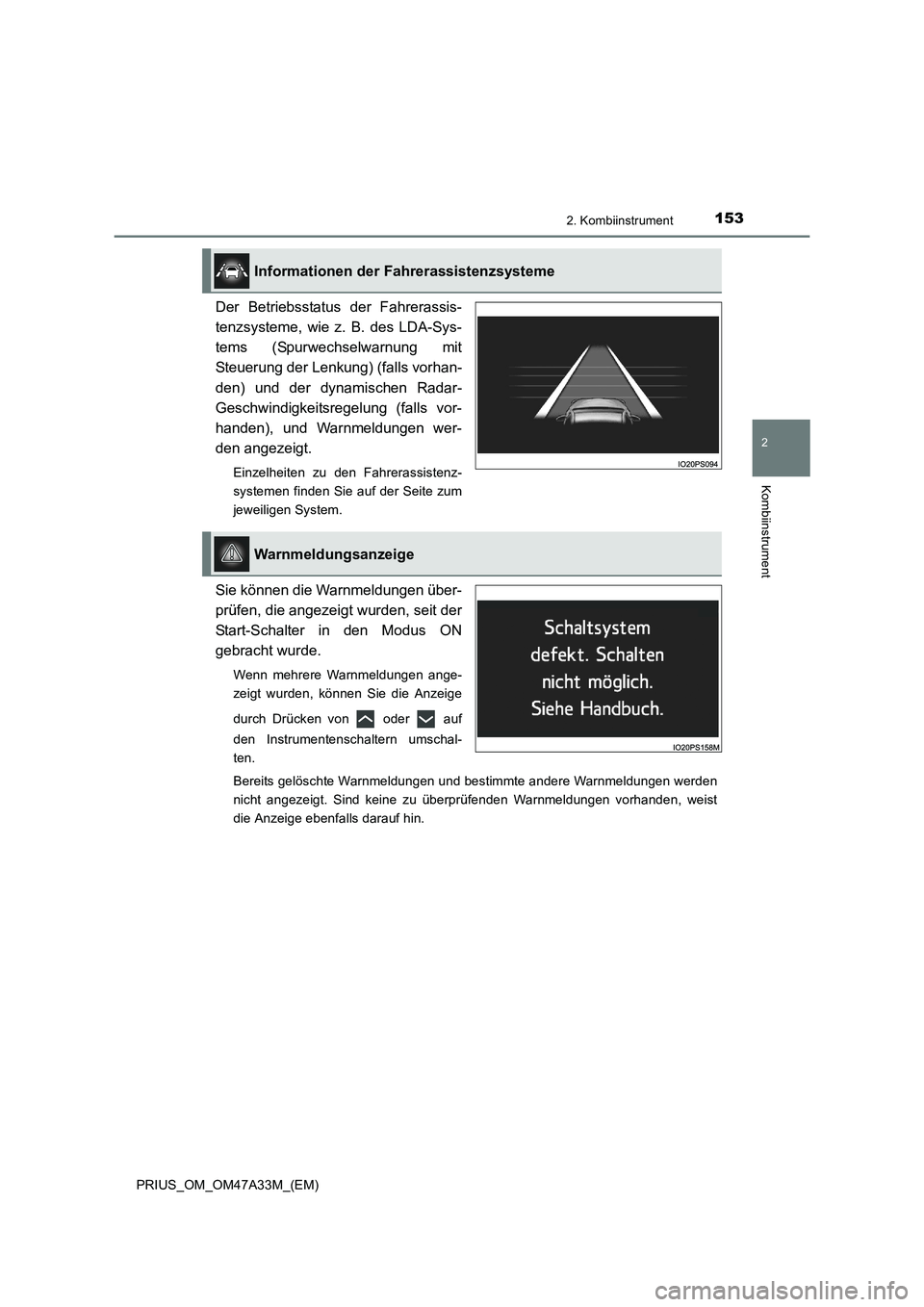

Page 153 of 712

1532. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Der Betriebsstatus der Fahrerassis-
tenzsysteme, wie z. B. des LDA-Sys-
tems (Spurwechselwarnung mit
Steuerung der Lenkung) (falls vorhan-
den) und der dynamischen Radar-
Geschwindigkeitsregelung (falls vor-
handen), und Warnmeldungen wer-
den angezeigt.
Einzelheiten zu den Fahrerassistenz-
systemen finden Sie auf der Seite zum
jeweiligen System.
Sie können die Warnmeldungen über-
prüfen, die angezeigt wurden, seit der
Start-Schalter in den Modus ON
gebracht wurde.
Wenn mehrere Warnmeldungen ange-
zeigt wurden, können Sie die Anzeige
durch Drücken von oder auf
den Instrumentenschaltern umschal-
ten.
Bereits gelöschte Warnmeldungen und bestimmte andere Warnmeldungen werden
nicht angezeigt. Sind keine zu überprüfenden Warnmeldungen vorhanden, weist
die Anzeige ebenfalls darauf hin.
Informationen der Fahrerassistenzsysteme
Warnmeldungsanzeige

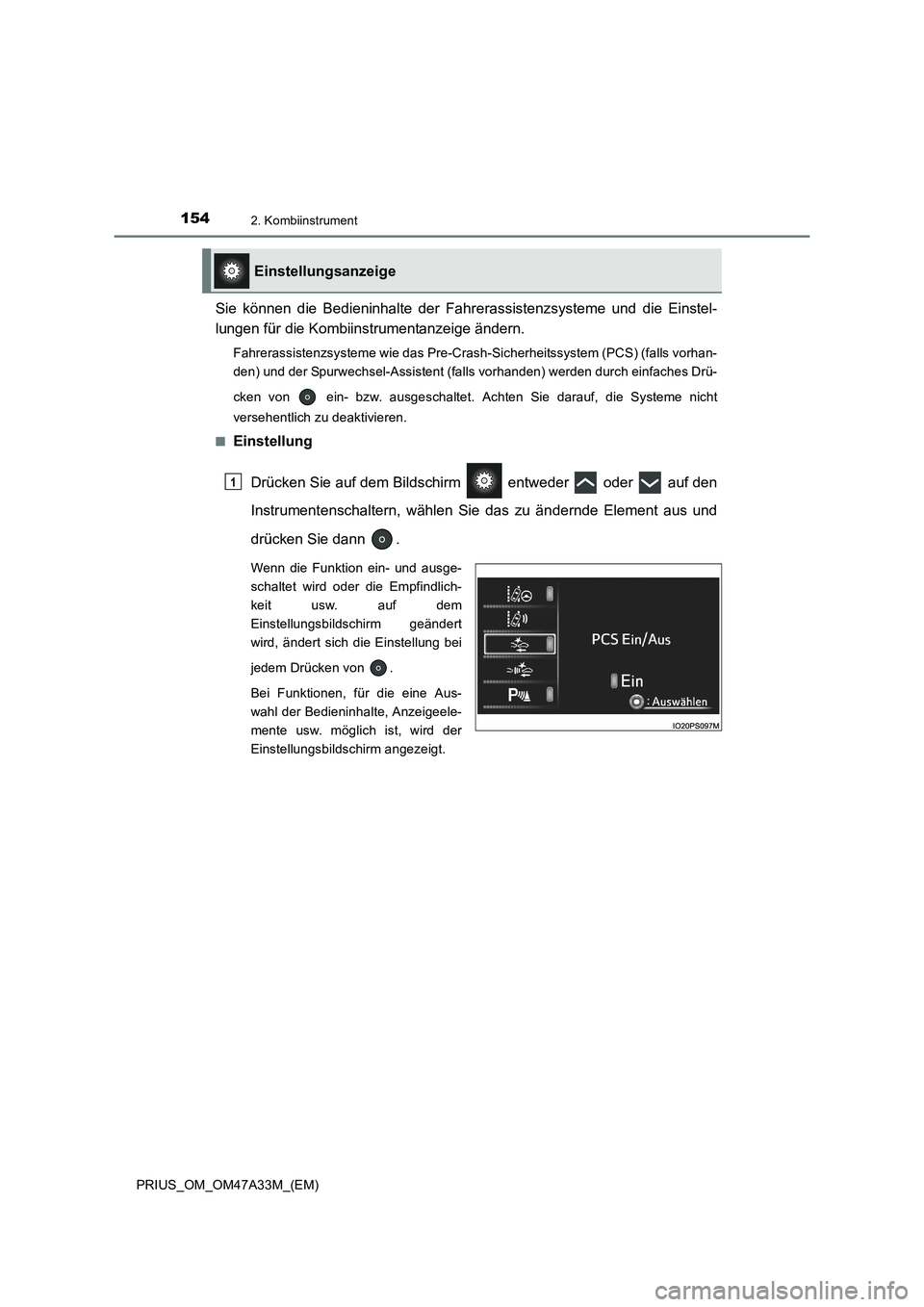

Page 154 of 712

1542. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Sie können die Bedieninhalte der Fahrerassistenzsysteme und die Einstel-
lungen für die Kombiinstrumentanzeige ändern.
Fahrerassistenzsysteme wie das Pre-Crash-Sicherheitssystem (PCS) (falls vorhan-
den) und der Spurwechsel-Assistent (falls vorhanden) werden durch einfaches Drü-
cken von ein- bzw. ausgeschaltet. Achten Sie darauf, die Systeme nicht
versehentlich zu deaktivieren.
■
Einstellung
Drücken Sie auf dem Bildschirm entweder oder auf den
Instrumentenschaltern, wählen Sie das zu ändernde Element aus und
drücken Sie dann .
Wenn die Funktion ein- und ausge-
schaltet wird oder die Empfindlich-
keit usw. auf dem
Einstellungsbildschirm geändert
wird, ändert sich die Einstellung bei
jedem Drücken von .
Bei Funktionen, für die eine Aus-
wahl der Bedieninhalte, Anzeigeele-
mente usw. möglich ist, wird der
Einstellungsbildschirm angezeigt.
Einstellungsanzeige
1
Page 155 of 712

1552. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)

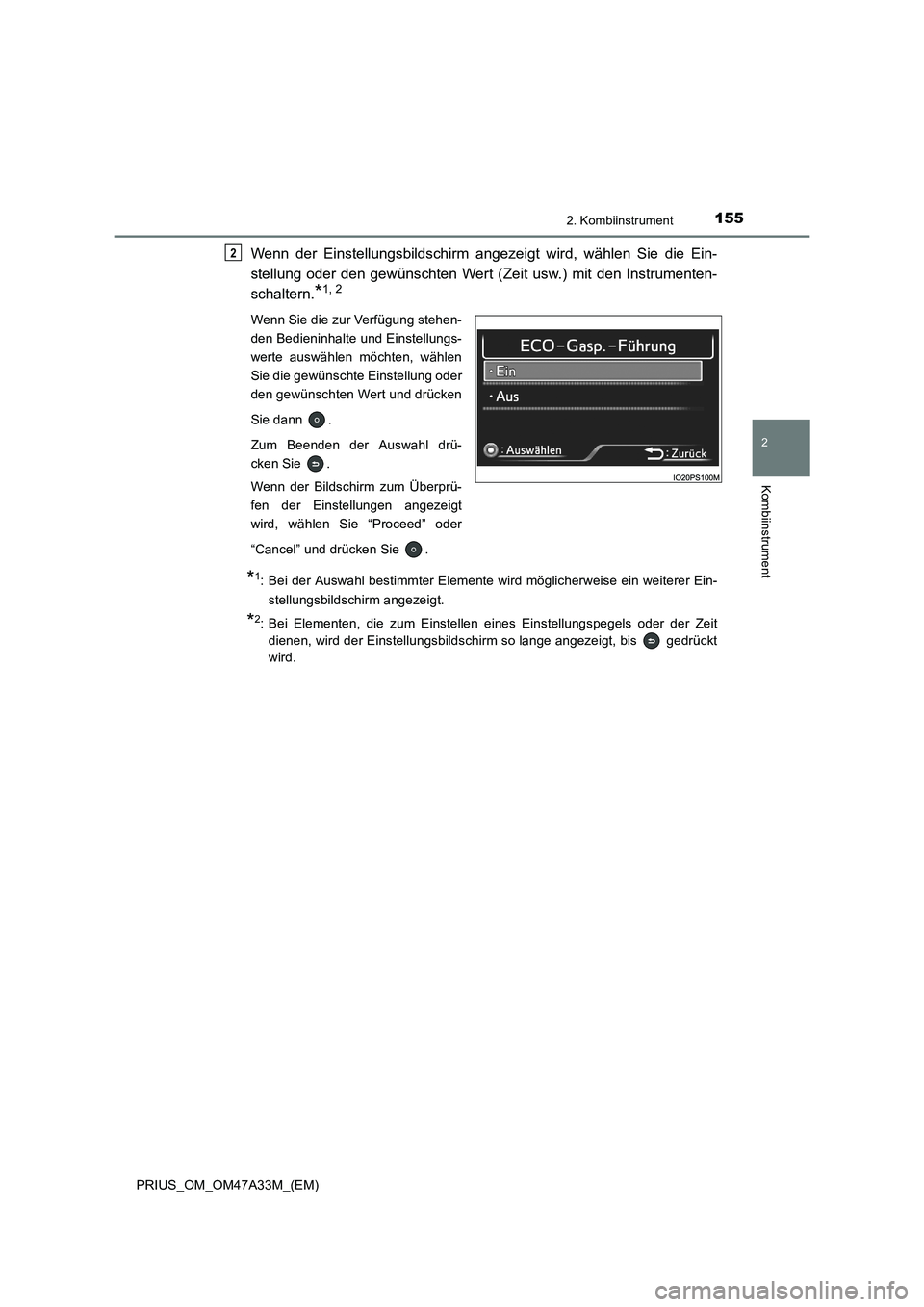

Wenn der Einstellungsbildschirm angezeigt wird, wählen Sie die Ein-
stellung oder den gewünschten Wert (Zeit usw.) mit den Instrumenten-
schaltern.
*1, 2
Wenn Sie die zur Verfügung stehen-
den Bedieninhalte und Einstellungs-
werte auswählen möchten, wählen
Sie die gewünschte Einstellung oder
den gewünschten Wert und drücken
Sie dann .
Zum Beenden der Auswahl drü-
cken Sie .
Wenn der Bildschirm zum Überprü-
fen der Einstellungen angezeigt
wird, wählen Sie “Proceed” oder
“Cancel” und drücken Sie .
*1: Bei der Auswahl bestimmter Elemente wird möglicherweise ein weiterer Ein-
stellungsbildschirm angezeigt.
*2: Bei Elementen, die zum Einstellen eines Einstellungspegels oder der Zeitdienen, wird der Einstellungsbildschirm so lange angezeigt, bis gedrückt
wird.
2

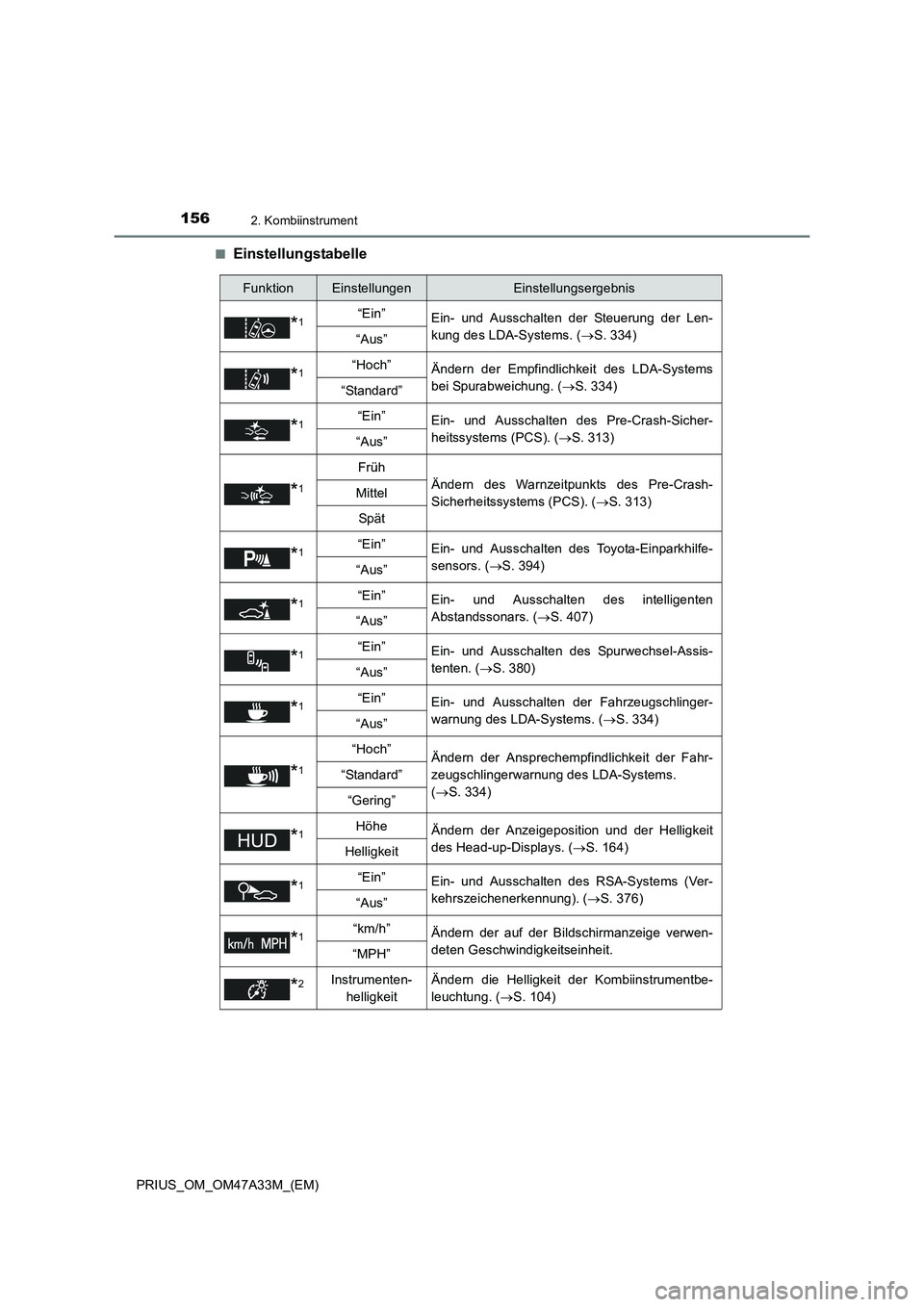

Page 156 of 712

1562. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Einstellungstabelle
FunktionEinstellungenEinstellungsergebnis
*1“Ein”
Ein- und Ausschalten der Steuerung der Len-
kung des LDA-Systems. ( →S. 334)
“Aus”
*1“Hoch”Ändern der Empfindlichkeit des LDA-Systems
bei Spurabweichung. ( →S. 334)
“Standard”
*1“Ein”Ein- und Ausschalten des Pre-Crash-Sicher-
heitssystems (PCS). ( →S. 313)
“Aus”
*1
Früh
Ändern des Warnzeitpunkts des Pre-Crash-
Sicherheitssystems (PCS). ( →S. 313)Mittel
Sp ät
*1“Ein”Ein- und Ausschalten des Toyota-Einparkhilfe-
sensors. ( →S. 394)
“Aus”
*1“Ein”Ein- und Ausschalten des intelligenten
Abstandssonars. ( →S. 407)
“Aus”
*1“Ein”Ein- und Ausschalten des Spurwechsel-Assis-
tenten. ( →S. 380)
“Aus”
*1“Ein”Ein- und Ausschalten der Fahrzeugschlinger-
warnung des LDA-Systems. ( →S. 334)
“Aus”
*1
“Hoch”Ändern der Ansprechempfindlichkeit der Fahr-
zeugschlingerwarnung des LDA-Systems.
(→ S. 334)
“Standard”
“Gering”
*1HöheÄndern der Anzeigeposition und der Helligkeit
des Head-up-Displays. ( →S. 164)
Helligkeit
*1“Ein”Ein- und Ausschalten des RSA-Systems (Ver-
kehrszeichenerkennung). ( →S. 376)
“Aus”
*1“km/h”Ändern der auf der Bildschirmanzeige verwen-
deten Geschwindigkeitseinheit.
“MPH”
*2Instrumenten-
helligkeitÄndern die Helligkeit der Kombiinstrumentbe-
leuchtung. ( →S. 104)

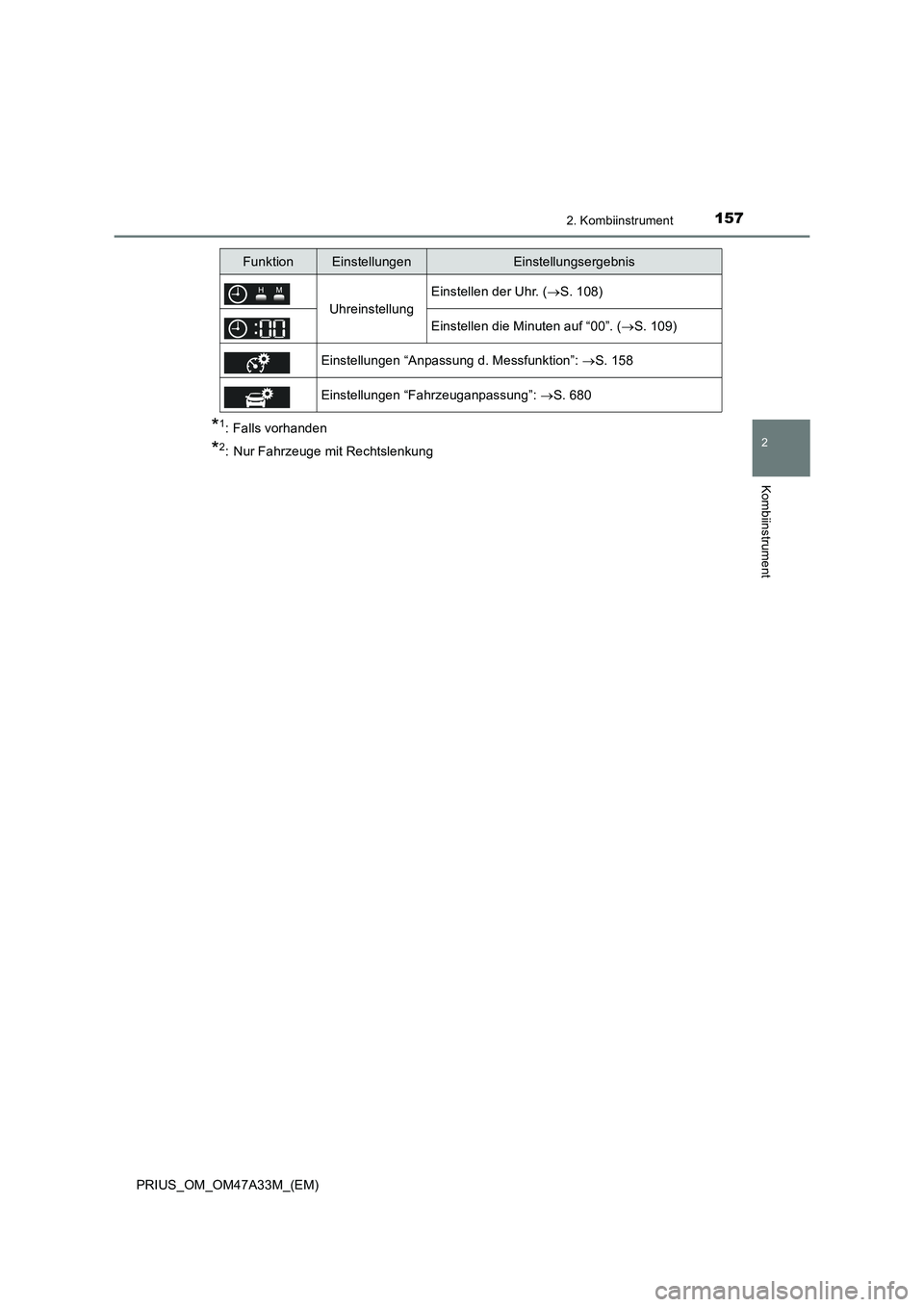

Page 157 of 712

1572. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
*1: Falls vorhanden
*2: Nur Fahrzeuge mit Rechtslenkung
Uhreinstellung
Einstellen der Uhr. (→S. 108)
Einstellen die Minuten auf “00”. ( →S. 109)
Einstellungen “Anpassung d. Messfunktion”: →S. 158
Einstellungen “Fahrzeuganpassung”: →S. 680
FunktionEinstellungenEinstellungsergebnis

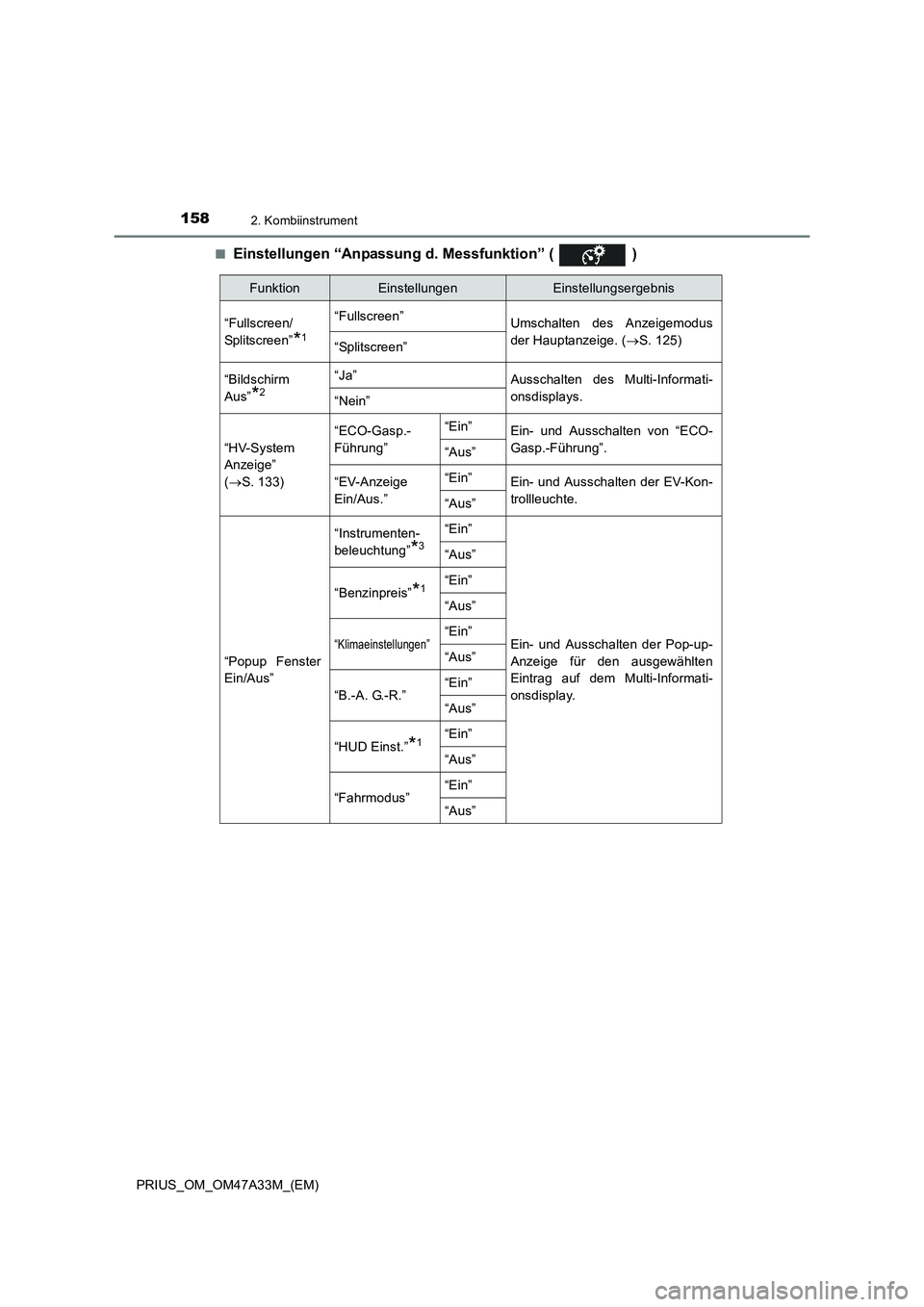

Page 158 of 712

1582. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Einstellungen “Anpassung d. Messfunktion” ( )
FunktionEinstellungenEinstellungsergebnis
“Fullscreen/
Splitscreen”
*1
“Fullscreen” Umschalten des Anzeigemodus
der Hauptanzeige. (→S. 125)
“Splitscreen”
“Bildschirm
Aus”
*2
“Ja”Ausschalten des Multi-Informati-
onsdisplays.
“Nein”
“HV-System
Anzeige”
( → S. 133) “ECO-Gasp.-
Führung”
“Ein”
Ein- und Ausschalten von “ECO-
Gasp.-Führung”.
“Aus”
“EV-Anzeige
Ein/Aus.”“Ein”Ein- und Ausschalten der EV-Kon-
trollleuchte.
“Aus”
“Popup Fenster
Ein/Aus”
“Instrumenten-
beleuchtung”
*3
“Ein”
Ein- und Ausschalten der Pop-up-
Anzeige für den ausgewählten
Eintrag auf dem Multi-Informati-
onsdisplay.
“Aus”
“Benzinpreis”*1“Ein”
“Aus”
“Klimaeinstellungen”“Ein”
“Aus”
“B.-A. G.-R.” “Ein”“Aus”
“HUD Einst.”*1“Ein”
“Aus”
“Fahrmodus”“Ein”“Aus”

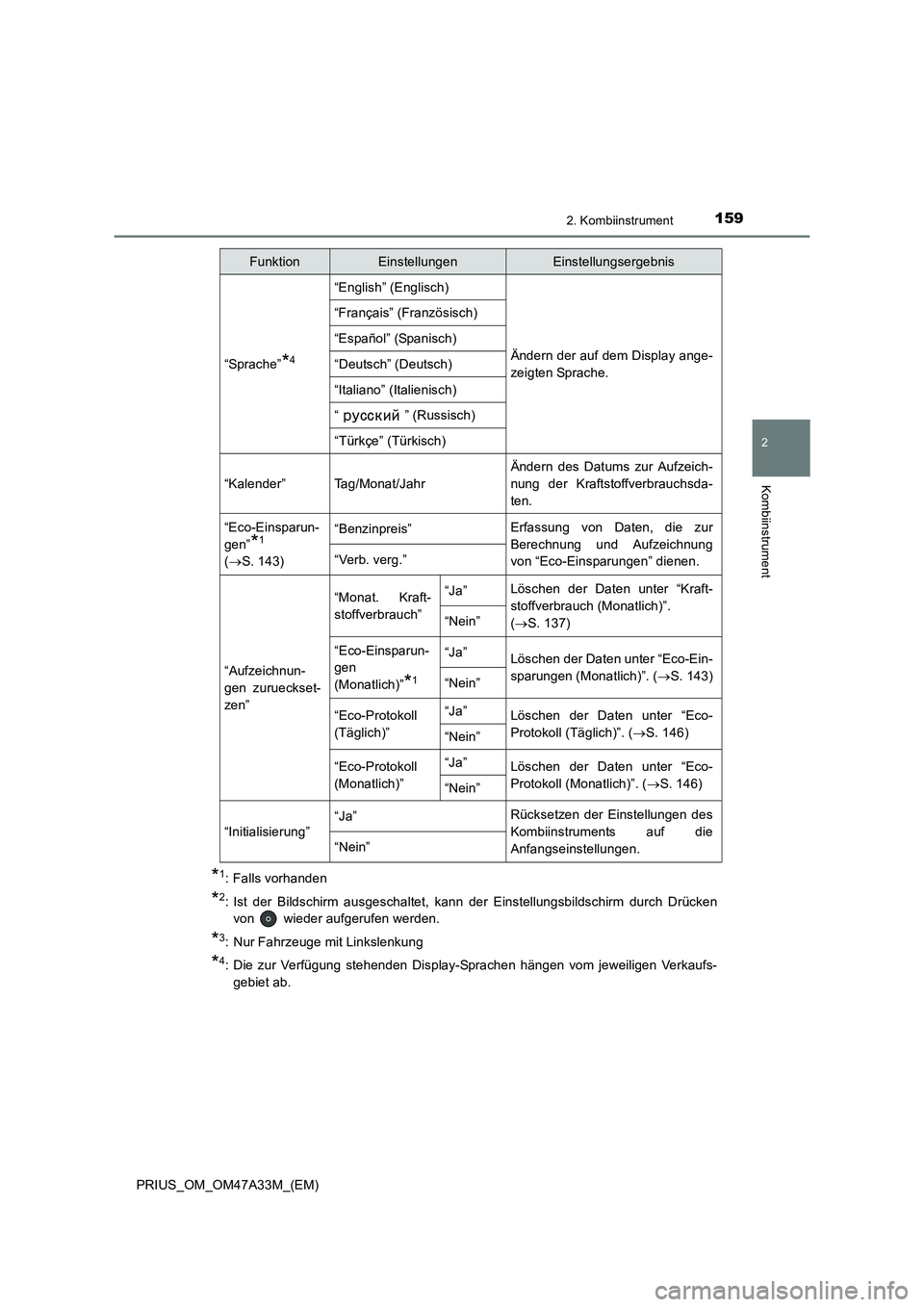

Page 159 of 712

1592. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
*1: Falls vorhanden
*2: Ist der Bildschirm ausgeschaltet, kann der Einstellungsbildschirm durch Drückenvon wieder aufgerufen werden.
*3: Nur Fahrzeuge mit Linkslenkung
*4: Die zur Verfügung stehenden Display-Sprachen hängen vom jeweiligen Verkaufs-
gebiet ab.
“Sprache”*4
“English” (Englisch)
Ändern der auf dem Display ange-
zeigten Sprache.
“Français” (Französisch)
“Español” (Spanisch)
“Deutsch” (Deutsch)
“Italiano” (Italienisch)
“ ” (Russisch)
“Türkçe” (Türkisch)
“Kalender”
Tag/Monat/Jahr
Ändern des Datums zur Aufzeich-
nung der Kraftstoffverbrauchsda-
ten.
“Eco-Einsparun-
gen”
*1
( → S. 143)“Benzinpreis”Erfassung von Daten, die zur
Berechnung und Aufzeichnung
von “Eco-Einsparungen” dienen.
“Verb. verg.”
“Aufzeichnun-
gen zurueckset-
zen”
“Monat. Kraft-
stoffverbrauch”“Ja”Löschen der Daten unter “Kraft-
stoffverbrauch (Monatlich)”.
(→ S. 137)
“Nein”
“Eco-Einsparun-
gen
(Monatlich)”
*1
“Ja”Löschen der Daten unter “Eco-Ein-
sparungen (Monatlich)”. ( →S. 143)
“Nein”
“Eco-Protokoll
(Täglich)”“Ja”Löschen der Daten unter “Eco-
Protokoll (Täglich)”. ( →S. 146)
“Nein”
“Eco-Protokoll
(Monatlich)”“Ja”Löschen der Daten unter “Eco-
Protokoll (Monatlich)”. ( →S. 146)
“Nein”
“Initialisierung”“Ja”Rücksetzen der Einstellungen des
Kombiinstruments auf die
Anfangseinstellungen.
“Nein”
FunktionEinstellungenEinstellungsergebnis

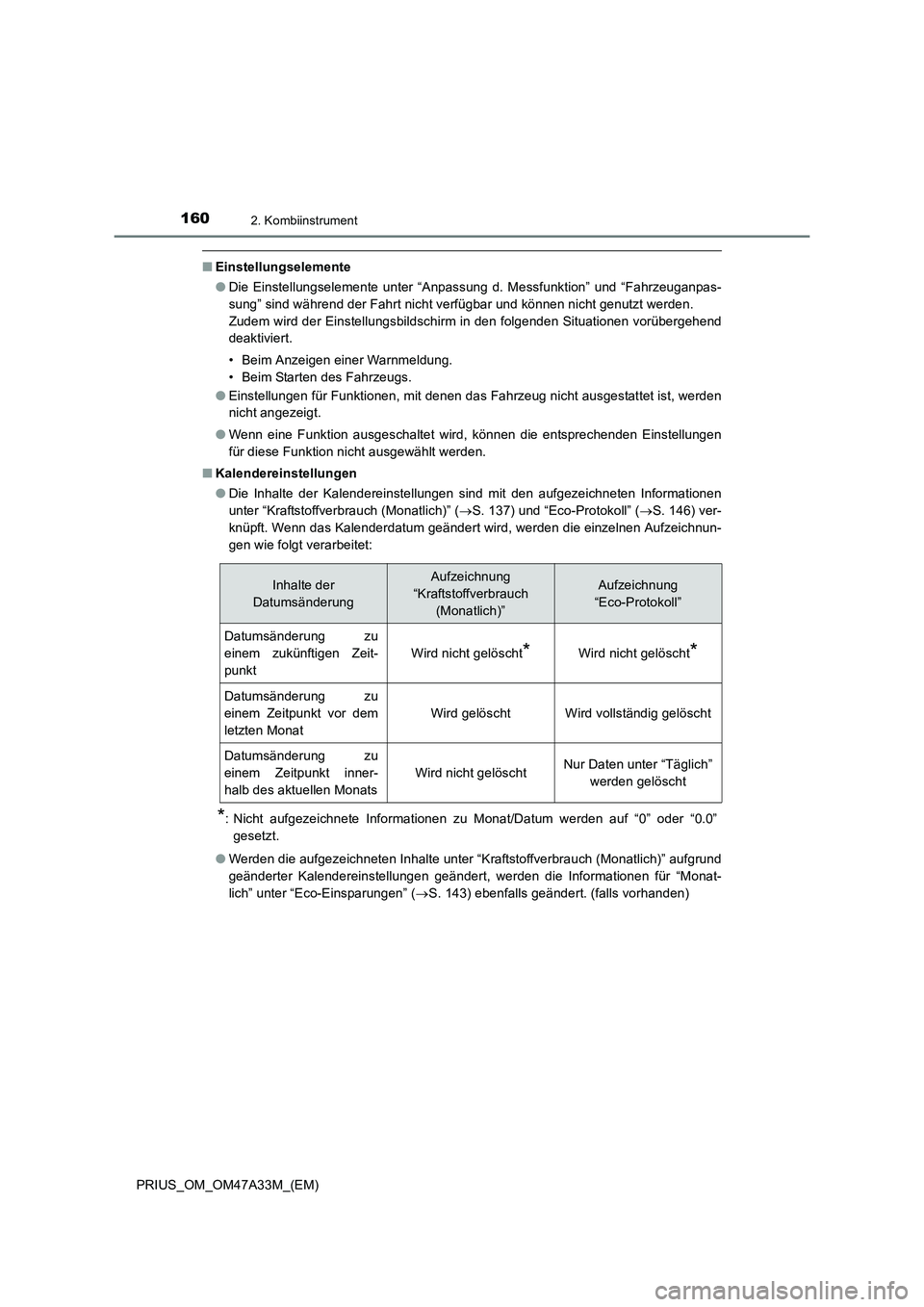

Page 160 of 712

1602. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
■Einstellungselemente
●Die Einstellungselemente unter “Anpassung d. Messfunktion” und “Fahrzeuganpas-
sung” sind während der Fahrt nicht verfügbar und können nicht genutzt werden.
Zudem wird der Einstellungsbildschirm in den folgenden Situationen vorübergehend
deaktiviert.
• Beim Anzeigen einer Warnmeldung.
• Beim Starten des Fahrzeugs.
● Einstellungen für Funktionen, mit denen das Fahrzeug nicht ausgestattet ist, werden
nicht angezeigt.
● Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
■ Kalendereinstellungen
●Die Inhalte der Kalendereinstellungen sind mit den aufgezeichneten Informationen
unter “Kraftstoffverbrauch (Monatlich)” ( →S. 137) und “Eco-Protokoll” ( →S. 146) ver-
knüpft. Wenn das Kalenderdatum geändert wird, werden die einzelnen Aufzeichnun-
gen wie folgt verarbeitet:
*: Nicht aufgezeichnete Informationen zu Monat/Datum werden auf “0” oder “0.0” gesetzt.
● Werden die aufgezeichneten Inhalte unter “Kraftstoffverbrauch (Monatlich)” aufgrund
geänderter Kalendereinstellungen geändert, werden die Informationen für “Monat-
lich” unter “Eco-Einsparungen” ( →S. 143) ebenfalls geändert. (falls vorhanden)
Inhalte der
DatumsänderungAufzeichnung
“Kraftstoffverbrauch
(Monatlich)”Aufzeichnung
“Eco-Protokoll”
Datumsänderung zu
einem zukünftigen Zeit-
punkt
Wird nicht gelöscht*Wird nicht gelöscht*
Datumsänderung zu
einem Zeitpunkt vor dem
letzten Monat
Wird gelöschtWird vollständig gelöscht
Datumsänderung zu
einem Zeitpunkt inner-
halb des aktuellen Monats
Wird nicht gelöschtNur Daten unter “Täglich” werden gelöscht
