Page 111 of 712

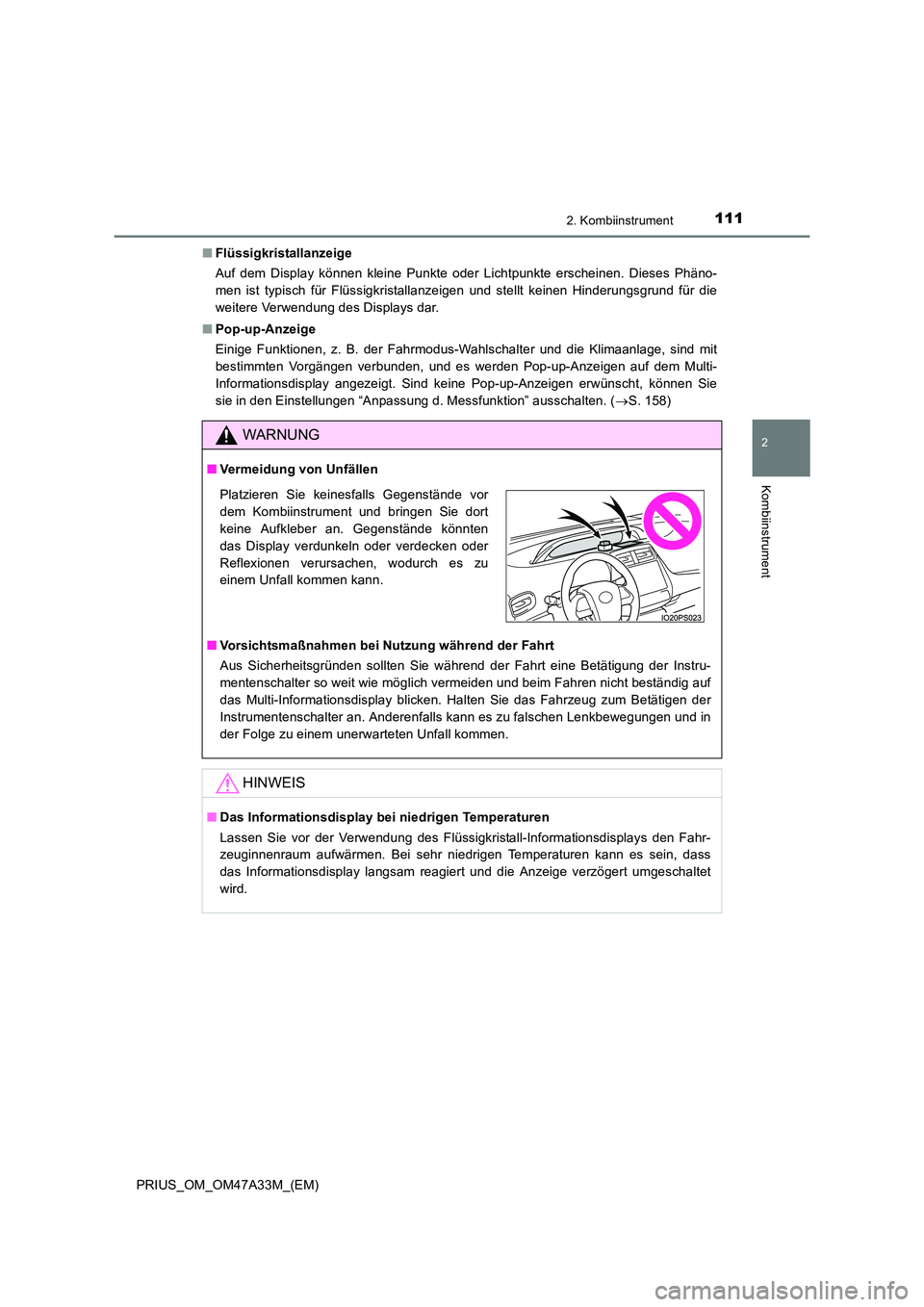

1112. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
■ Pop-up-Anzeige
Einige Funktionen, z. B. der Fahrmodus-Wahlschalter und die Klimaanlage, sind mit
bestimmten Vorgängen verbunden, und es werden Pop-up-Anzeigen auf dem Multi-
Informationsdisplay angezeigt. Sind keine Pop-up-Anzeigen erwünscht, können Sie
sie in den Einstellungen “Anpassung d. Messfunktion” ausschalten. ( →S. 158)
WARNUNG
■ Vermeidung von Unfällen
■ Vorsichtsmaßnahmen bei Nutzung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betätigung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren nicht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
HINWEIS
■Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
Platzieren Sie keinesfalls Gegenstände vor
dem Kombiinstrument und bringen Sie dort
keine Aufkleber an. Gegenstände könnten
das Display verdunkeln oder verdecken oder
Reflexionen verursachen, wodurch es zu
einem Unfall kommen kann.
Page 112 of 712

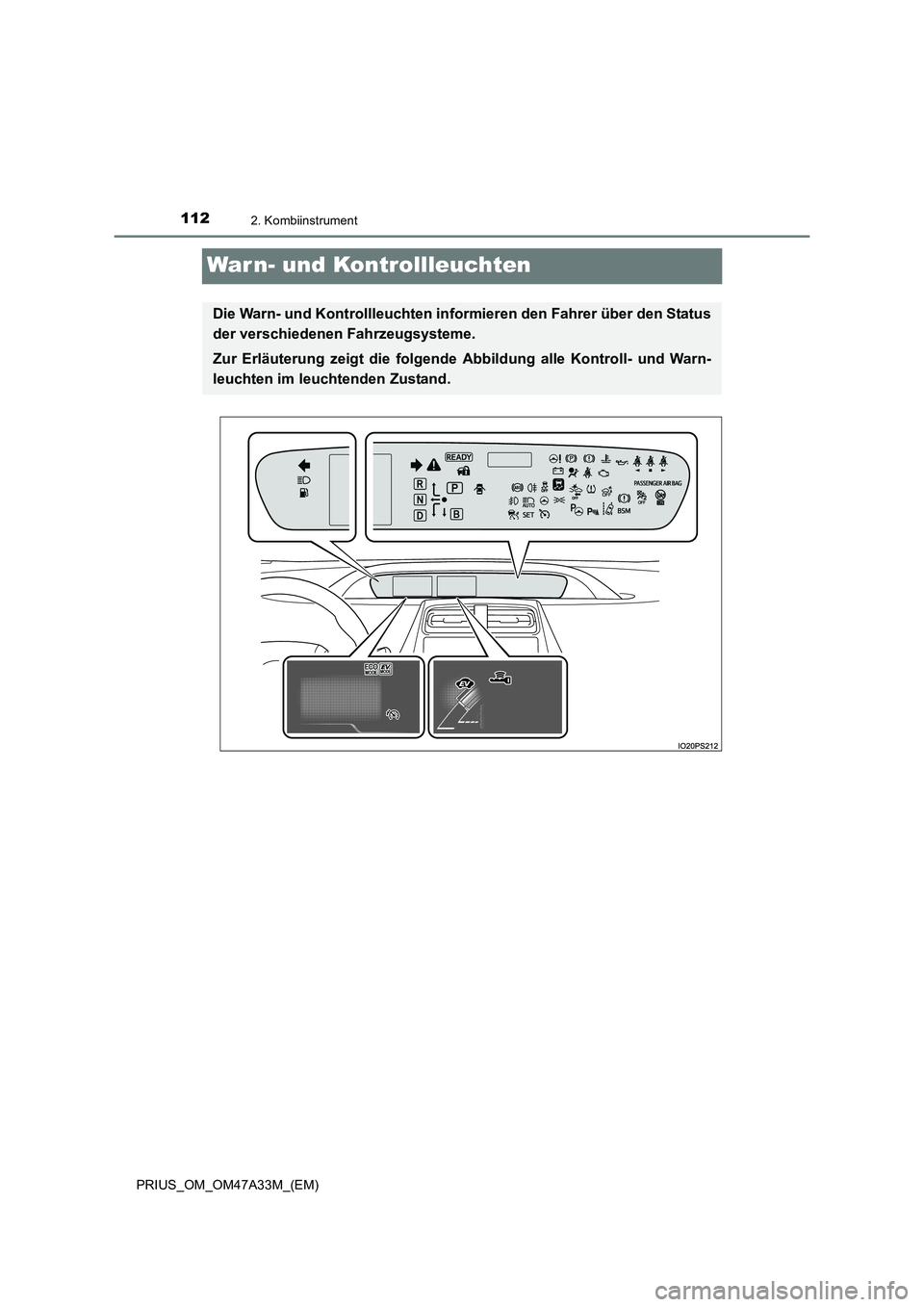

1122. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
War n- und Kontrollleuchten
Die Warn- und Kontrollleuchten informieren den Fahrer über den Status
der verschiedenen Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Kontroll- und Warn-
leuchten im leuchtenden Zustand.
Page 113 of 712

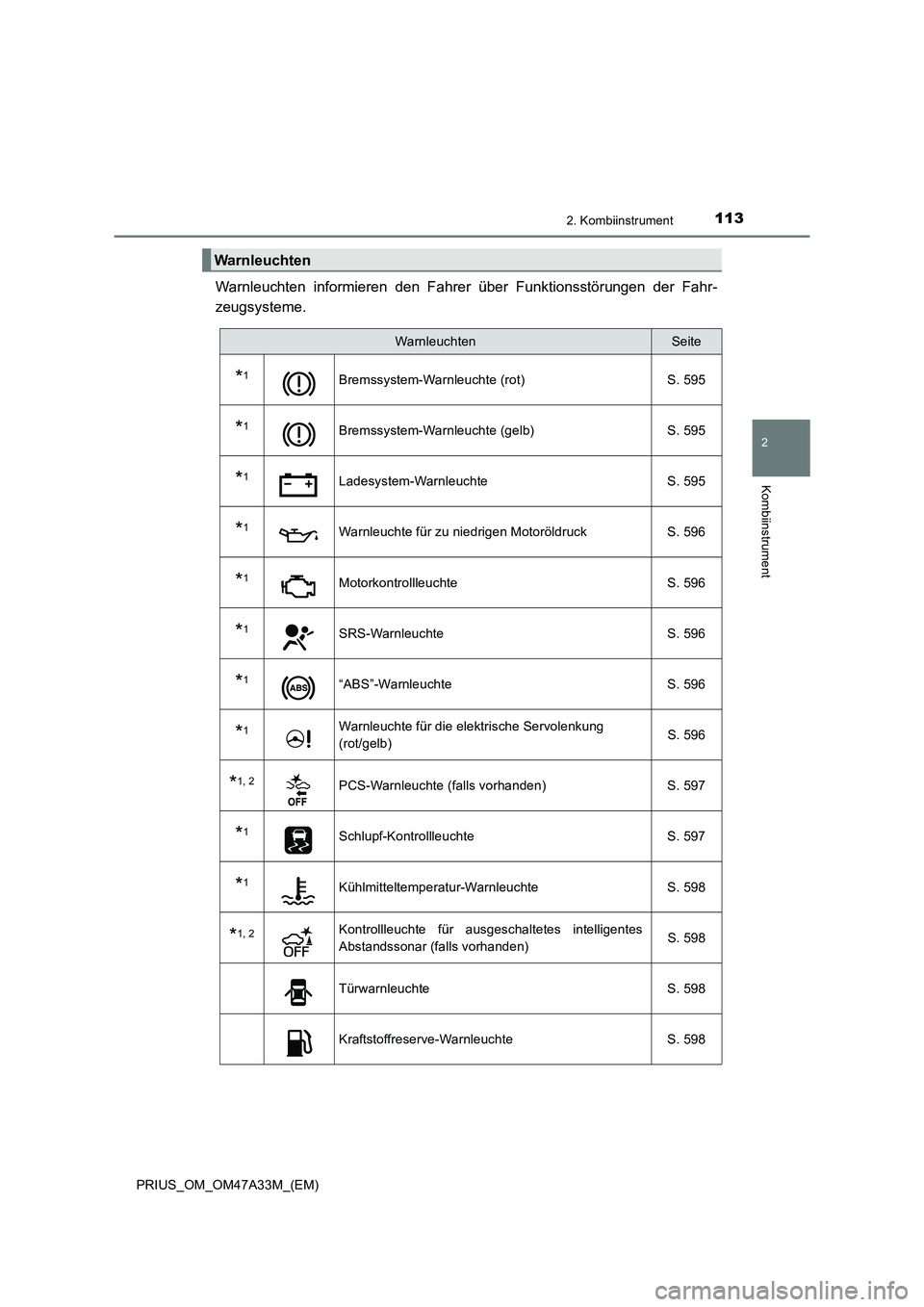

1132. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der Fahr-
zeugsysteme.
Warnleuchten
WarnleuchtenSeite
*1Bremssystem-Warnleuchte (rot) S. 595
*1Bremssystem-Warnleuchte (gelb) S. 595
*1Ladesystem-Warnleuchte S. 595
*1Warnleuchte für zu niedrigen Motoröldruck S. 596
*1Motorkontrollleuchte S. 596
*1SRS-Warnleuchte S. 596
*1“ABS”-Warnleuchte S. 596
*1Warnleuchte für die elektrische Servolenkung
(rot/gelb) S. 596
*1, 2PCS-Warnleuchte (falls vorhanden) S. 597
*1Schlupf-Kontrollleuchte S. 597
*1Kühlmitteltemperatur-Warnleuchte S. 598
*1, 2Kontrollleuchte für ausgeschaltetes intelligentes
Abstandssonar (falls vorhanden)S. 598
Türwarnleuchte S. 598
Kraftstoffreserve-Warnleuchte S. 598
Page 114 of 712

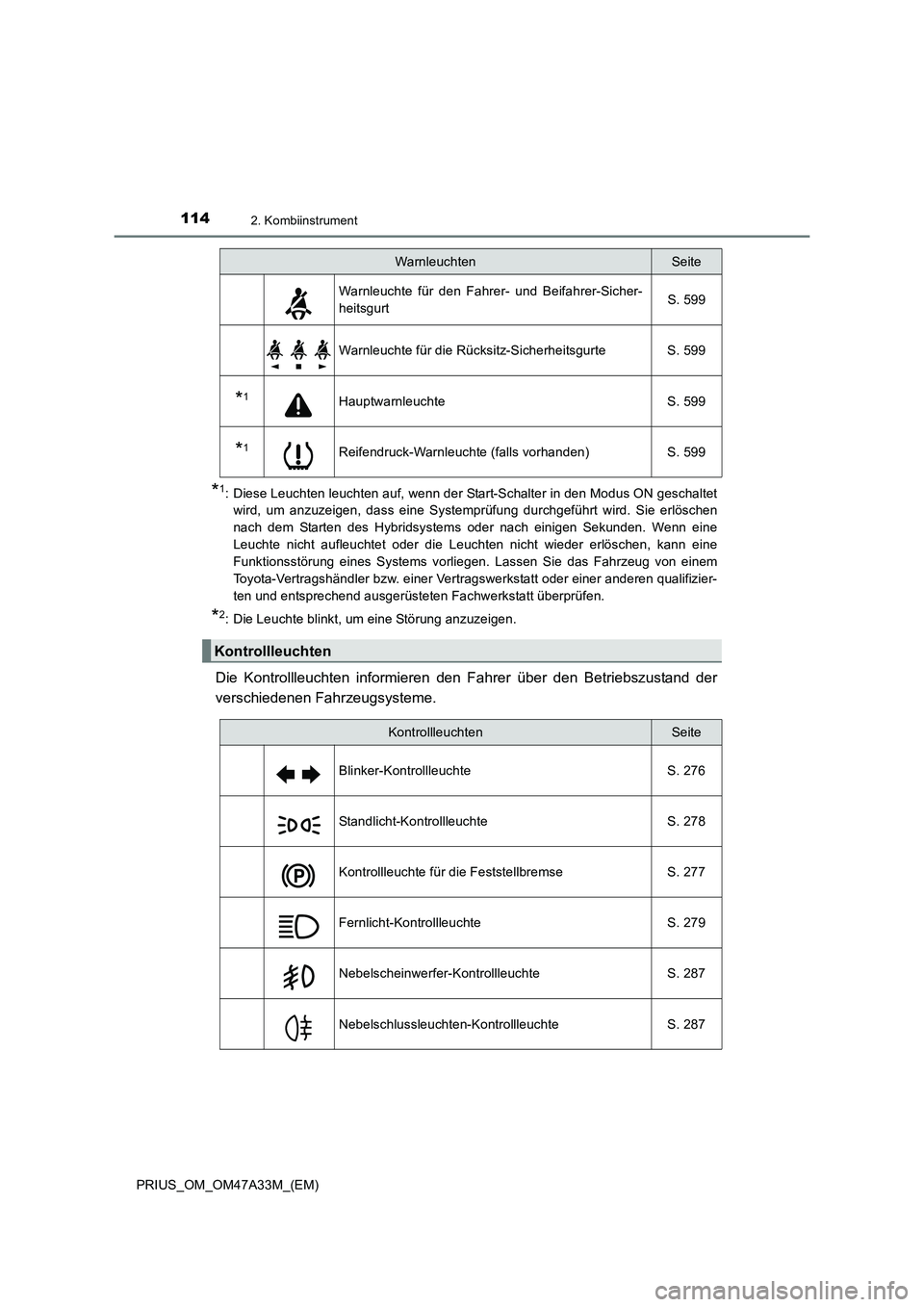

1142. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltetwird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Starten des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Warnleuchte für den Fahrer- und Beifahrer-Sicher-
heitsgurt S. 599
Warnleuchte für die Rücksitz-Sicherheitsgurte S. 599
*1Hauptwarnleuchte S. 599
*1Reifendruck-Warnleuchte (falls vorhanden) S. 599
Kontrollleuchten
WarnleuchtenSeite
KontrollleuchtenSeite
Blinker-Kontrollleuchte S. 276
Standlicht-Kontrollleuchte S. 278
Kontrollleuchte für die Feststellbremse S. 277
Fernlicht-Kontrollleuchte S. 279
Nebelscheinwerfer-Kontrollleuchte S. 287
Nebelschlussleuchten-Kontrollleuchte S. 287
Page 115 of 712

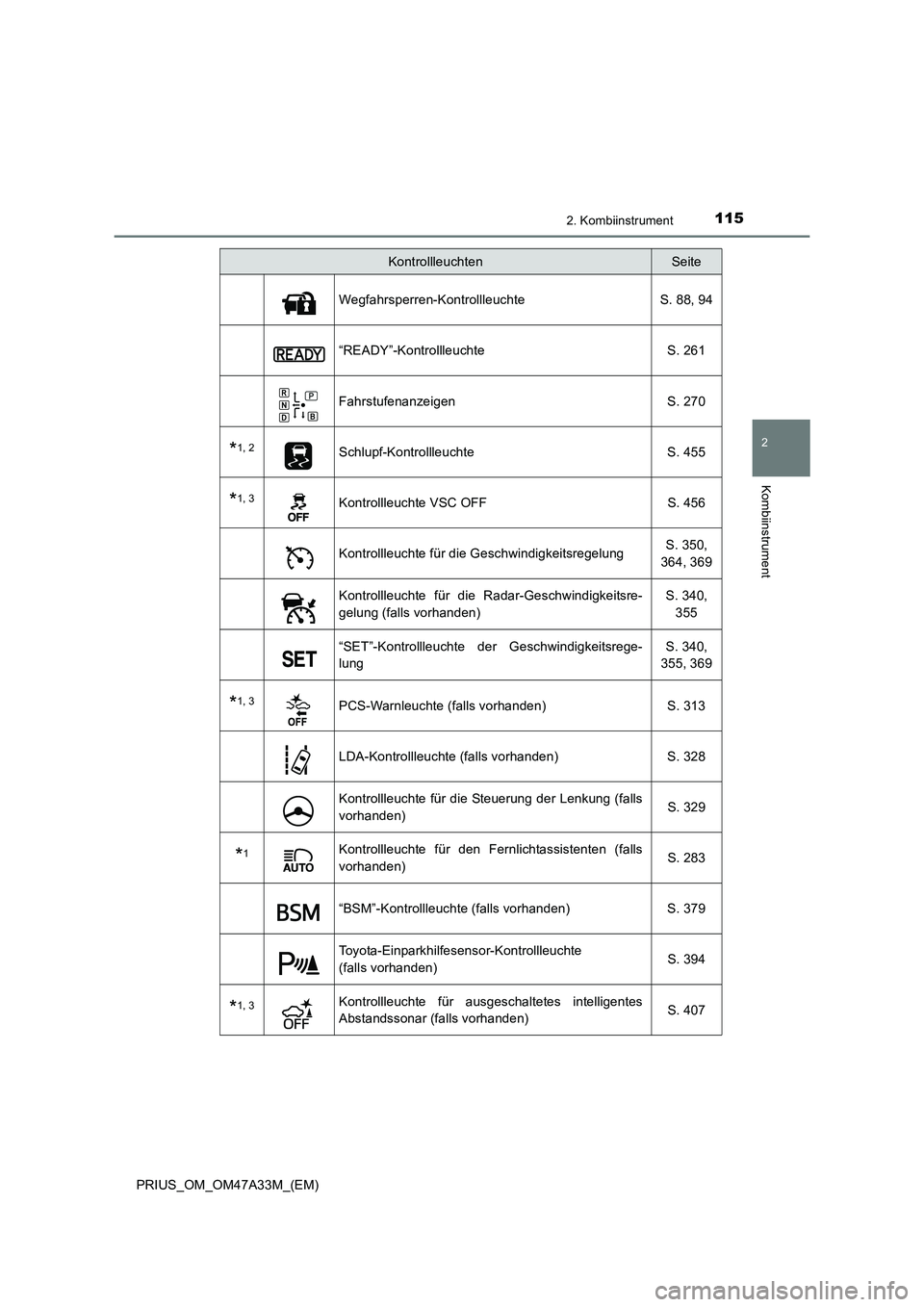

1152. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Wegfahrsperren-Kontrollleuchte S. 88, 94
“READY”-Kontrollleuchte S. 261
Fahrstufenanzeigen S. 270
*1, 2Schlupf-Kontrollleuchte S. 455
*1, 3Kontrollleuchte VSC OFF S. 456
Kontrollleuchte für die GeschwindigkeitsregelungS. 350,
364, 369
Kontrollleuchte für die Radar-Geschwindigkeitsre-
gelung (falls vorhanden) S. 340,
355
“SET”-Kontrollleuchte der Geschwindigkeitsrege-
lung S. 340,
355, 369
*1, 3PCS-Warnleuchte (falls vorhanden) S. 313
LDA-Kontrollleuchte (falls vorhanden) S. 328
Kontrollleuchte für die Steuerung der Lenkung (falls
vorhanden) S. 329
*1Kontrollleuchte für den Fernlichtassistenten (falls
vorhanden)S. 283
“BSM”-Kontrollleuchte (falls vorhanden) S. 379
Toyota-Einparkhilfesensor-Kontrollleuchte
(falls vorhanden)S. 394
*1, 3Kontrollleuchte für ausgeschaltetes intelligentes
Abstandssonar (falls vorhanden)
S. 407
KontrollleuchtenSeite

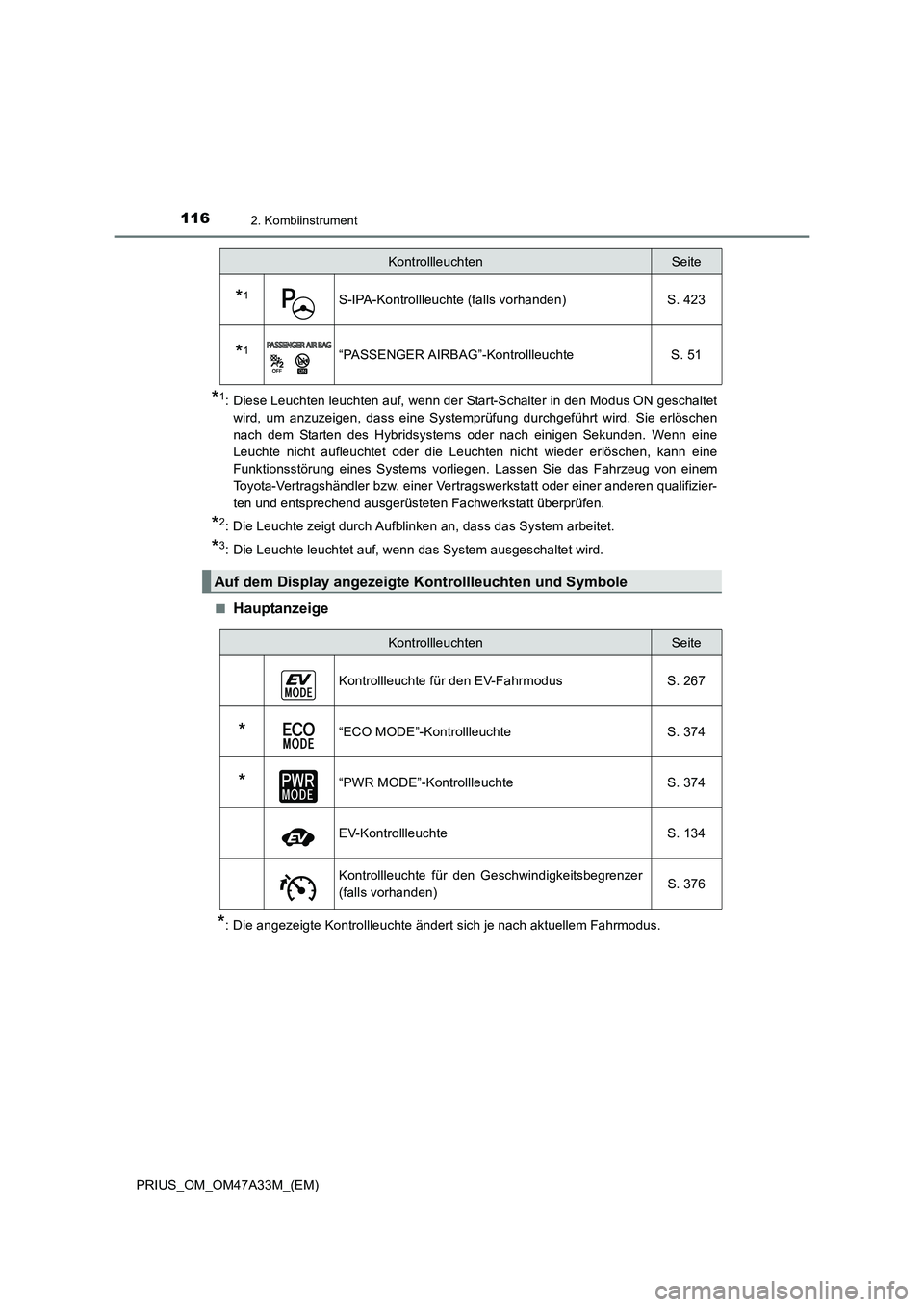

Page 116 of 712

1162. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltetwird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach dem Starten des Hybridsystems oder nach einigen Sekunden. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung eines Systems vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
■
Hauptanzeige
*: Die angezeigte Kontrollleuchte ändert sich je nach aktuellem Fahrmodus.
*1S-IPA-Kontrollleuchte (falls vorhanden) S. 423
*1“PASSENGER AIRBAG”-Kontrollleuchte S. 51
Auf dem Display angezeigte Kontrollleuchten und Symbole
KontrollleuchtenSeite
KontrollleuchtenSeite
Kontrollleuchte für den EV-Fahrmodus S. 267
*“ECO MODE”-Kontrollleuchte S. 374
*“PWR MODE”-Kontrollleuchte S. 374
EV-Kontrollleuchte S. 134
Kontrollleuchte für den Geschwindigkeitsbegrenzer
(falls vorhanden) S. 376

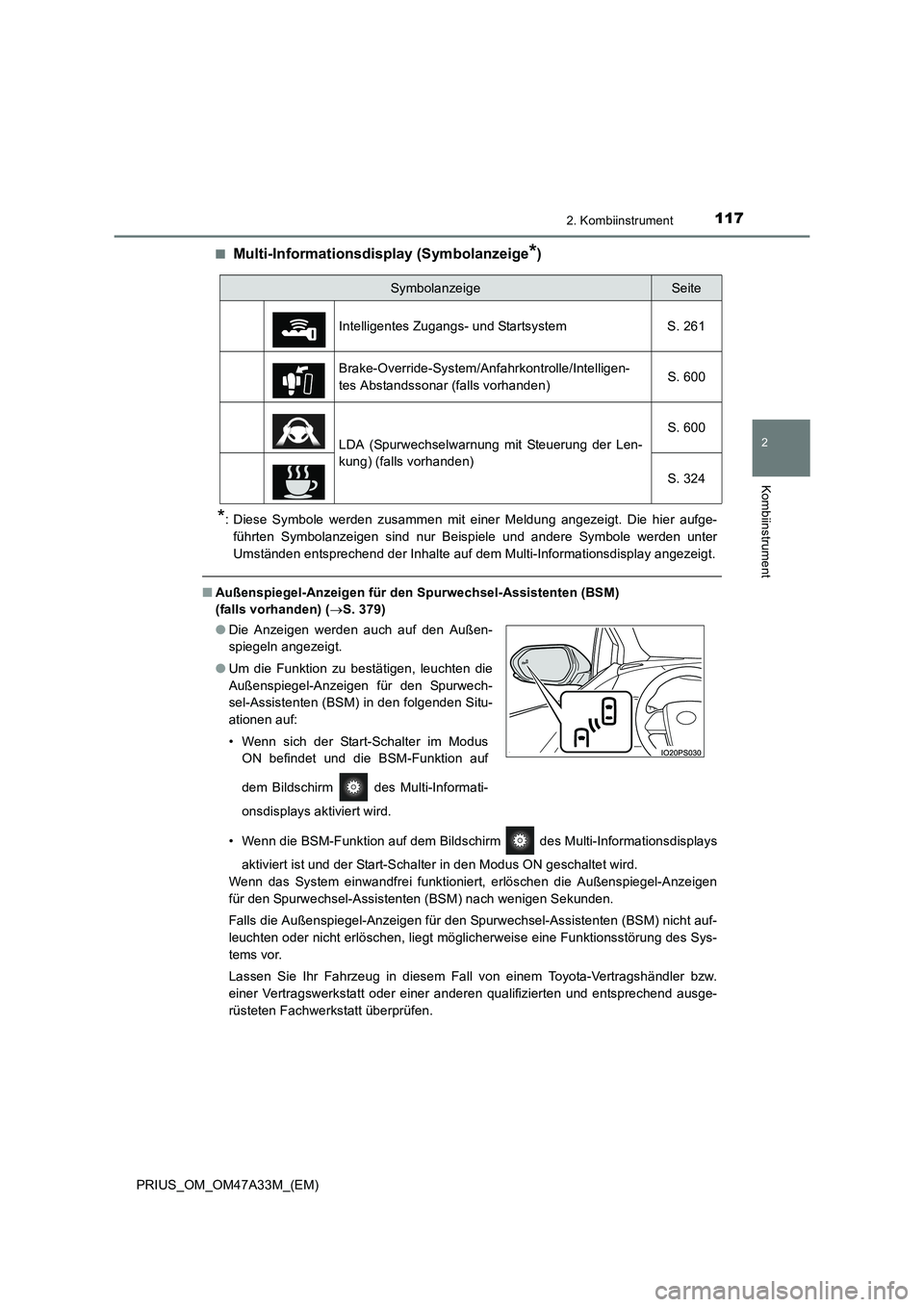

Page 117 of 712

1172. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Multi-Informationsdisplay (Symbolanzeige*)
*: Diese Symbole werden zusammen mit einer Meldung angezeigt. Die hier aufge-
führten Symbolanzeigen sind nur Beispiele und andere Symbole werden unter
Umständen entsprechend der Inhalte auf dem Multi-Informationsdisplay angezeigt.
■ Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM)
(falls vorhanden) ( →S. 379)
• Wenn die BSM-Funktion auf dem Bildschirm des Multi-Informationsdisplays aktiviert ist und der Start-Schalter in den Modus ON geschaltet wird.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Anzeigen
für den Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor.
Lassen Sie Ihr Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
SymbolanzeigeSeite
Intelligentes Zugangs- und Startsystem S. 261
Brake-Override-System/Anfahrkontrolle/Intelligen-
tes Abstandssonar (falls vorhanden) S. 600
LDA (Spurwechselwarnung mit Steuerung der Len-
kung) (falls vorhanden)S. 600
S. 324
●
Die Anzeigen werden auch auf den Außen-
spiegeln angezeigt.
● Um die Funktion zu bestätigen, leuchten die
Außenspiegel-Anzeigen für den Spurwech-
sel-Assistenten (BSM) in den folgenden Situ-
ationen auf:
• Wenn sich der Start-Schalter im Modus
ON befindet und die BSM-Funktion auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert wird.
Page 118 of 712

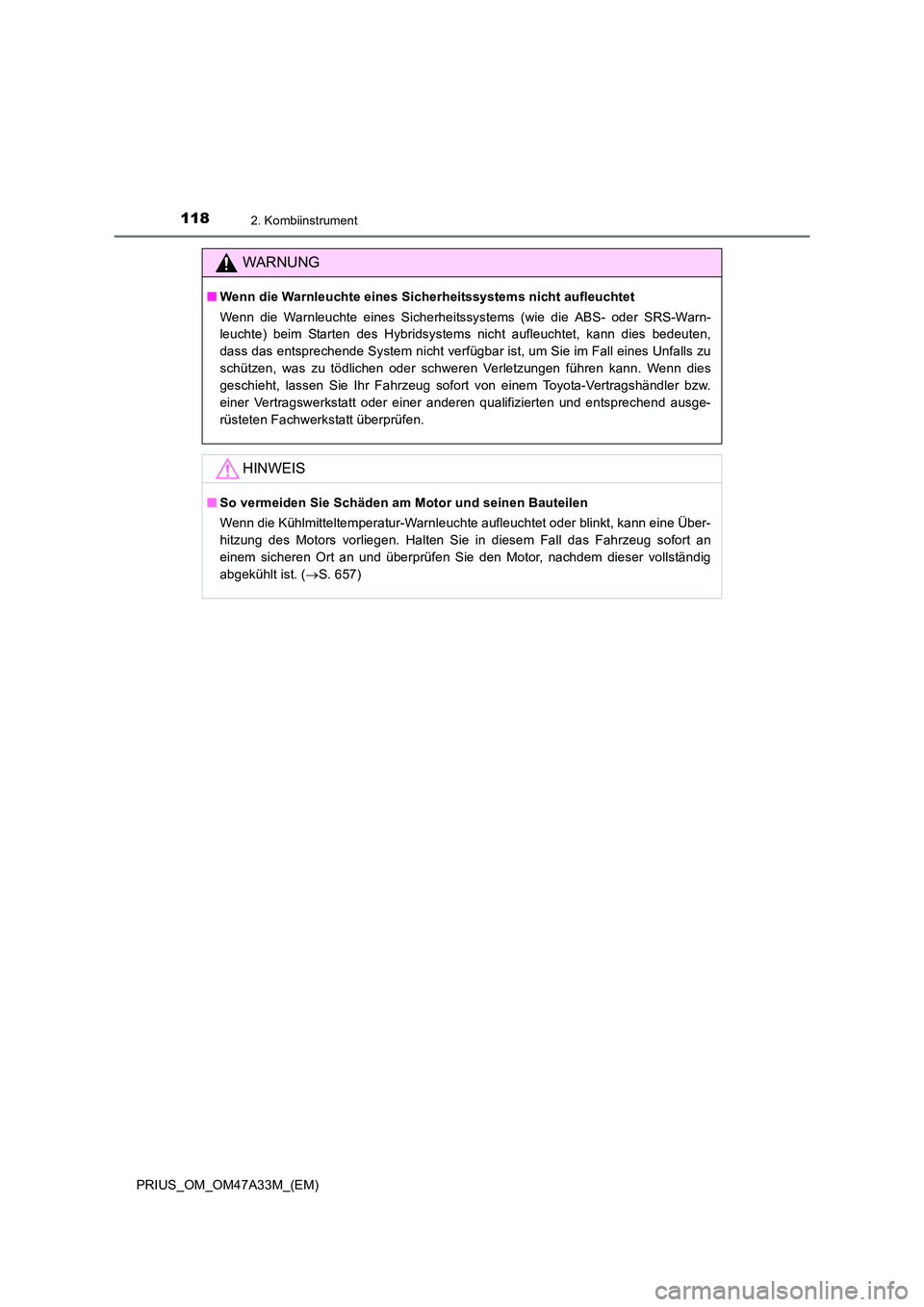

1182. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warn-
leuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten,
dass das entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu
schützen, was zu tödlichen oder schweren Verletzungen führen kann. Wenn dies
geschieht, lassen Sie Ihr Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Über-
hitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an
einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig
abgekühlt ist. ( →S. 657)
Page 119 of 712

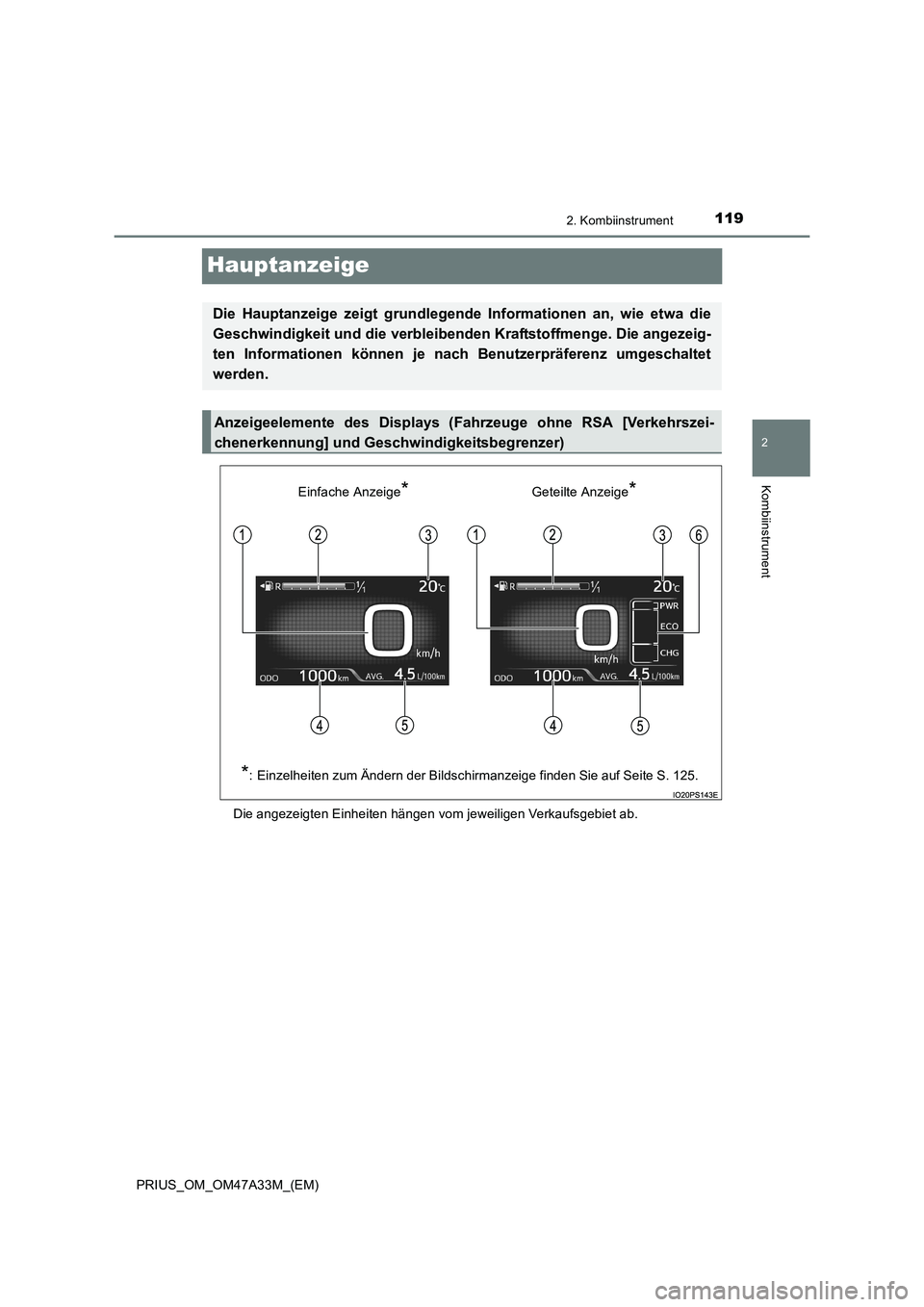

119
2
2. Kombiinstrument
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Hauptanzeige
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Die Hauptanzeige zeigt grundlegende Informationen an, wie etwa die
Geschwindigkeit und die verbleibenden Kraftstoffmenge. Die angezeig-
ten Informationen können je nach Benutzerpräferenz umgeschaltet
werden.
Anzeigeelemente des Displays (Fahrzeuge ohne RSA [Verkehrszei-
chenerkennung] und Geschwindigkeitsbegrenzer)
Einfache Anzeige*Geteilte Anzeige*
*
: Einzelheiten zum Ändern der Bildschirmanzeige finden Sie auf Seite S. 125.
Page 120 of 712

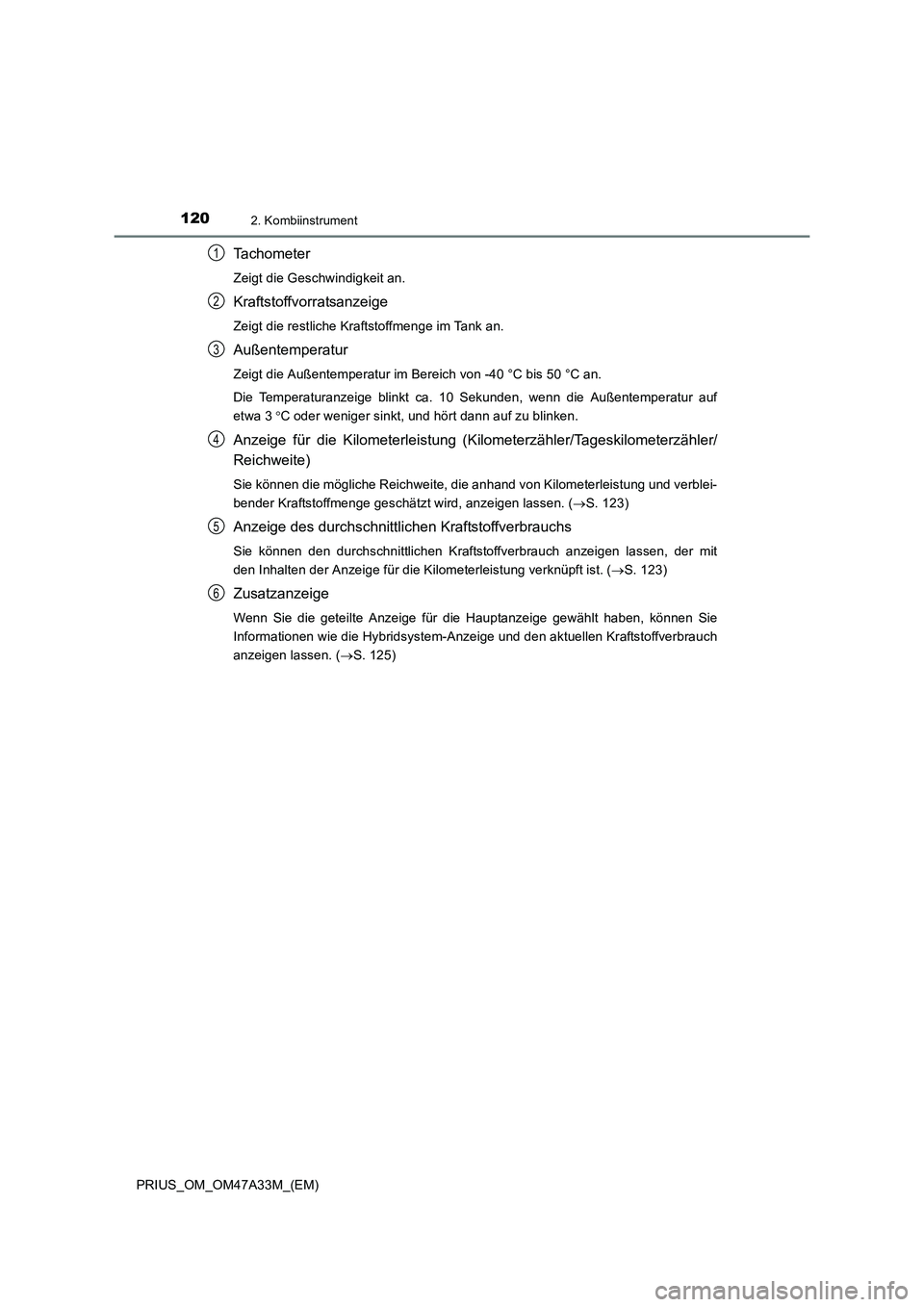

1202. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40 °C bis 50 °C an.
Die Temperaturanzeige blinkt ca. 10 Sekunden, wenn die Außentemperatur auf
etwa 3°C oder weniger sinkt, und hört dann auf zu blinken.
Anzeige für die Kilometerleistung (Kilometerzähler/Tageskilometerzähler/
Reichweite)
Sie können die mögliche Reichweite, die anhand von Kilometerleistung und verblei-
bender Kraftstoffmenge geschätzt wird, anzeigen lassen. ( →S. 123)
Anzeige des durchschnittlichen Kraftstoffverbrauchs
Sie können den durchschnittlichen Kraftstoffverbrauch anzeigen lassen, der mit
den Inhalten der Anzeige für die Kilometerleistung verknüpft ist. ( →S. 123)
Zusatzanzeige
Wenn Sie die geteilte Anzeige für die Hauptanzeige gewählt haben, können Sie
Informationen wie die Hybridsystem-Anzeige und den aktuellen Kraftstoffverbrauch
anzeigen lassen. ( →S. 125)
1
2
3
4
5
6
