TOYOTA PRIUS 2016 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2016, Model line: PRIUS, Model: TOYOTA PRIUS 2016Pages: 712, PDF-Größe: 40.74 MB

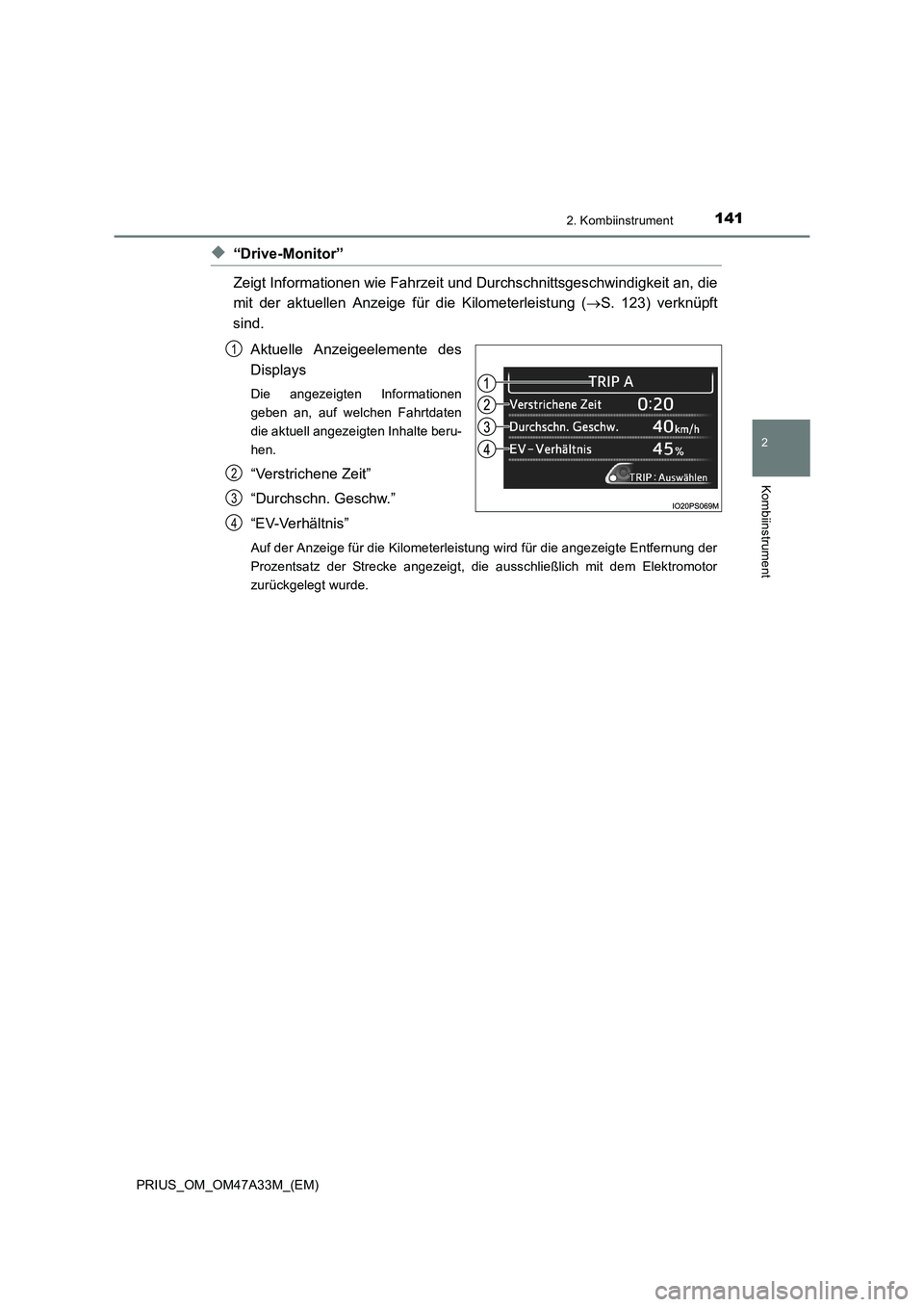

Page 141 of 712

1412. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
◆“Drive-Monitor”
Zeigt Informationen wie Fahrzeit und Durchschnittsgeschwindigkeit an, die
mit der aktuellen Anzeige für die Kilometerleistung ( →S. 123) verknüpft
sind.
Aktuelle Anzeigeelemente des
Displays
Die angezeigten Informationen
geben an, auf welchen Fahrtdaten
die aktuell angezeigten Inhalte beru-
hen.
“Verstrichene Zeit”
“Durchschn. Geschw.”
“ E V- Ve r hä l t n i s ”
Auf der Anzeige für die Kilometerleistung wird für die angezeigte Entfernung der
Prozentsatz der Strecke angezeigt, die ausschließlich mit dem Elektromotor
zurückgelegt wurde.
1
2
3
4

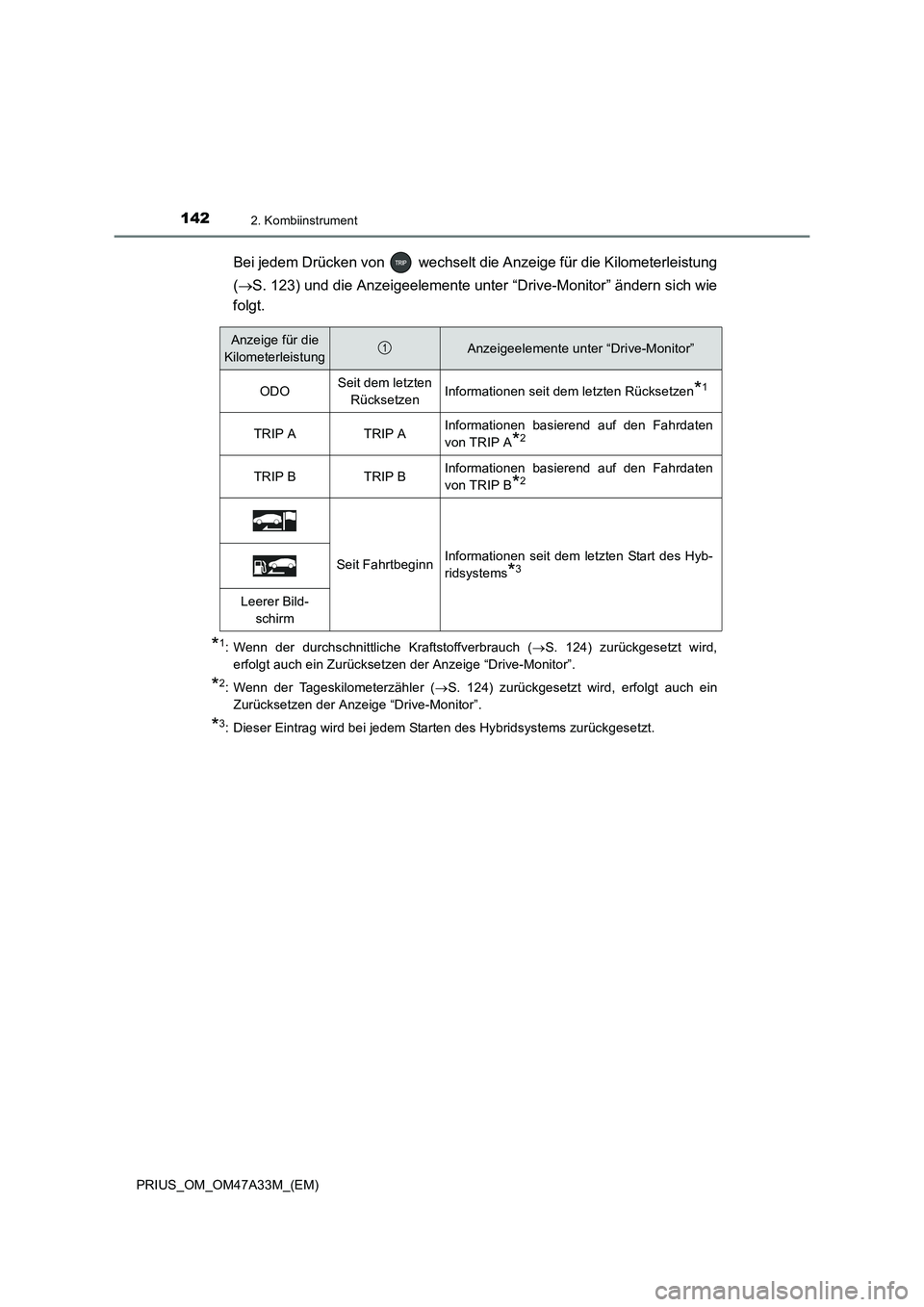

Page 142 of 712

1422. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Bei jedem Drücken von wechselt die Anzeige für die Kilometerleistung
(→ S. 123) und die Anzeigeelemente unter “Drive-Monitor” ändern sich wie
folgt.
*1: Wenn der durchschnittliche Kraftstoffverbrauch ( →S. 124) zurückgesetzt wird,
erfolgt auch ein Zurücksetzen der Anzeige “Drive-Monitor”.
*2: Wenn der Tageskilometerzähler ( →S. 124) zurückgesetzt wird, erfolgt auch ein
Zurücksetzen der Anzeige “Drive-Monitor”.
*3: Dieser Eintrag wird bei jedem Starten des Hybridsystems zurückgesetzt.
Anzeige für die
KilometerleistungAnzeigeelemente unter “Drive-Monitor”
ODOSeit dem letzten RücksetzenInformationen seit dem letzten Rücksetzen*1
TRIP ATRIP AInformationen basierend auf den Fahrdaten
von TRIP A
*2
TRIP BTRIP BInformationen basierend auf den Fahrdaten
von TRIP B
*2
Seit FahrtbeginnInformationen seit dem letzten Start des Hyb-
ridsystems
*3
Leerer Bild- schirm
1
Page 143 of 712

1432. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
◆“Eco-Einsparungen” (falls vorhanden)
Die Informationen “Benzinpreis”
*1 und “Verb. verg.” werden in den Einstel-
lungen von “Anpassung d. Messfunktion” ( →S. 158) gespeichert, sodass 2
unterschiedliche Informationen in Bezug auf den Kraftstoffverbrauch ange-
zeigt werden können.
X“GESPART”
Werden Fahrzeuginformationen zum Verg leich des Kraftstoffverbrauchs
(“Verb. verg.”) eingegeben, wenn der Kraftstoffverbrauch des Fahrzeugs
gemäß der Kilometerleistung auf dem Tageskilometerzähler
*2 über dem
des Vergleichsfahrzeugs liegt, wird eine Schätzung
*3 der eingesparten
Kraftstoffkosten angezeigt.
X“KR.-KOST.”
Werden keine Fahrzeuginformationen zum Vergleich des Kraftstoffver-
brauchs (“Verb. verg.”) eingegeben, wird eine Schätzung
*3 der eingespar-
ten Kraftstoffkosten angezeigt, die auf der Kilometerleistung auf dem
Tageskilometerzähler
*2 beruht.
*1: Die Information “Benzinpreis” ist erforderlich, um die Aufzeichnungen unter “GESPART” und “KR.-KOST.” anzuzeigen.
*2: Die Anzeige kann von der Historie für die Kilometerleistung auf die monatliche
Historie umgeschaltet werden. ( →S. 145)
*3: Bei dem angezeigten Wert handelt es sich nur um eine Schätzung, die vom tat-
sächlichen Betrag abweichen kann.

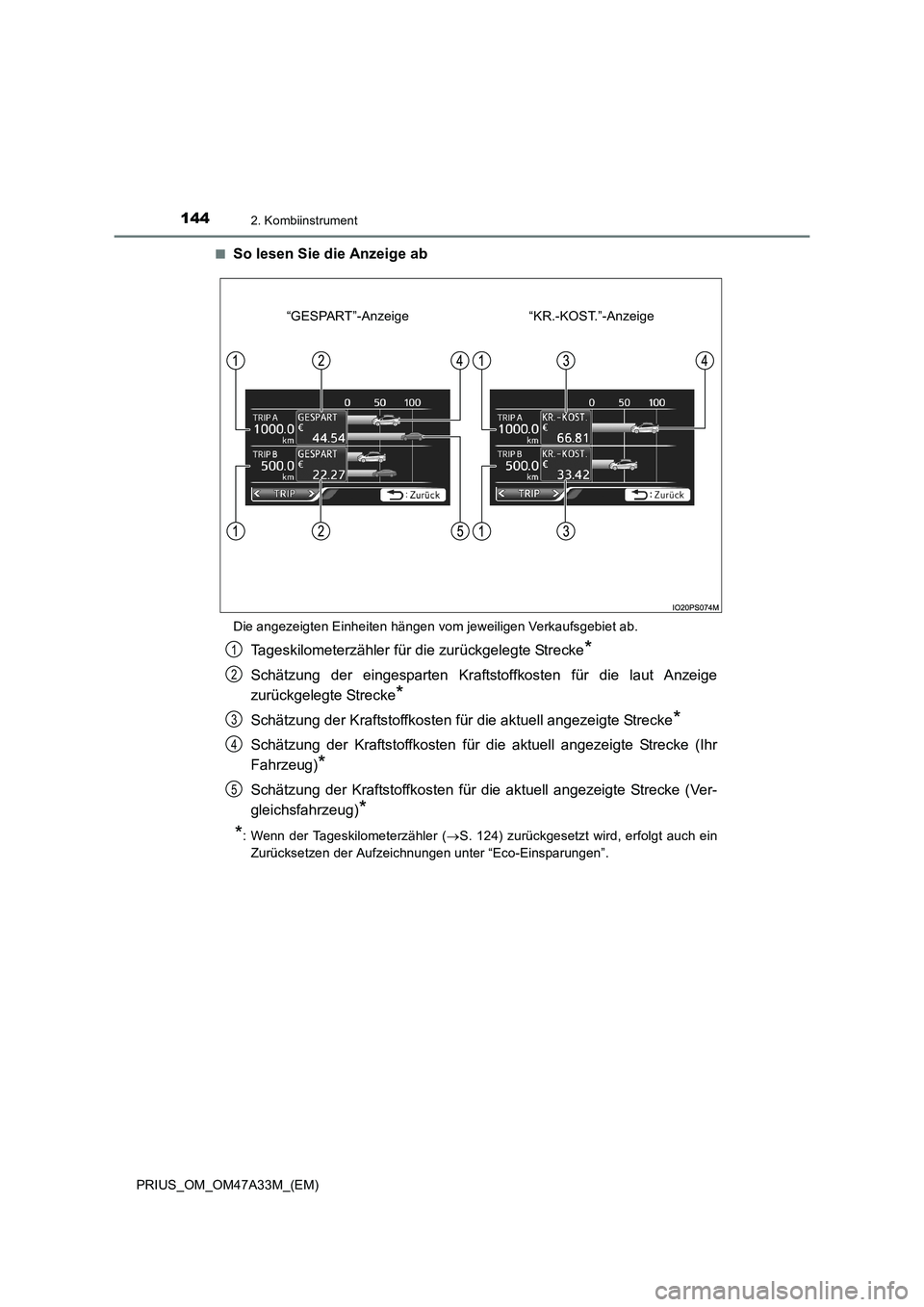

Page 144 of 712

1442. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
So lesen Sie die Anzeige ab
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Tageskilometerzähler für die zurückgelegte Strecke*
Schätzung der eingesparten Kraftstoffkosten für die laut Anzeige
zurückgelegte Strecke
*
Schätzung der Kraftstoffkosten für die aktuell angezeigte Strecke*
Schätzung der Kraftstoffkosten für die aktuell angezeigte Strecke (Ihr
Fahrzeug)
*
Schätzung der Kraftstoffkosten für die aktuell angezeigte Strecke (Ver-
gleichsfahrzeug)
*
*
: Wenn der Tageskilometerzähler ( →S. 124) zurückgesetzt wird, erfolgt auch ein
Zurücksetzen der Aufzeichnungen unter “Eco-Einsparungen”.
“KR.-KOST.”-Anzeige
“GESPART”-Anzeige
1
2
3
4
5

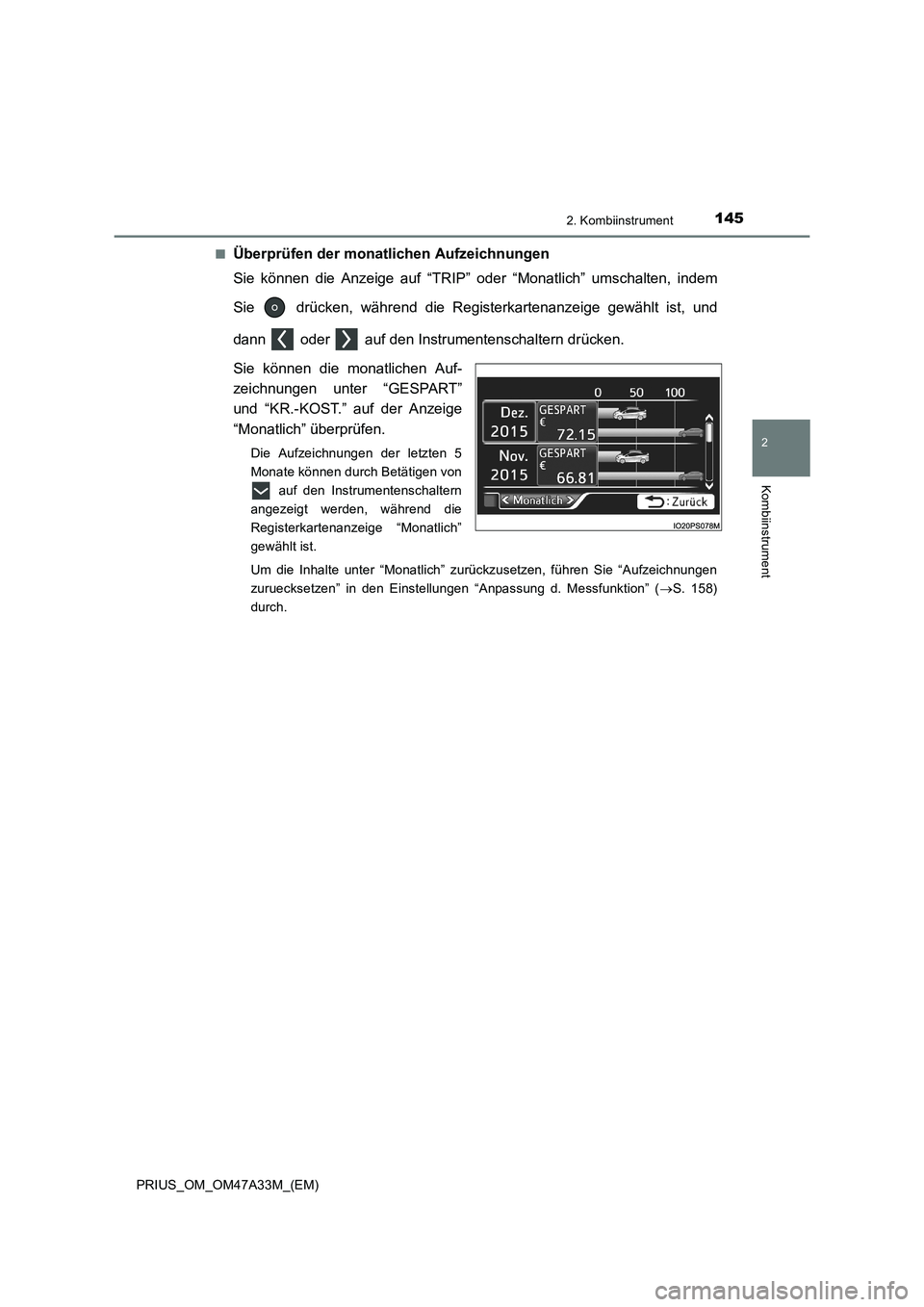

Page 145 of 712

1452. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Überprüfen der monatlichen Aufzeichnungen
Sie können die Anzeige auf “TRIP” oder “Monatlich” umschalten, indem
Sie drücken, während die Registerkartenanzeige gewählt ist, und
dann oder auf den Instrumentenschaltern drücken.
Sie können die monatlichen Auf-
zeichnungen unter “GESPART”
und “KR.-KOST.” auf der Anzeige
“Monatlich” überprüfen.
Die Aufzeichnungen der letzten 5
Monate können durch Betätigen von
auf den Instrumentenschaltern
angezeigt werden, während die
Registerkartenanzeige “Monatlich”
gewählt ist.
Um die Inhalte unter “Monatlich” zurückzusetzen, führen Sie “Aufzeichnungen
zuruecksetzen” in den Einstellungen “Anpassung d. Messfunktion” ( →S. 158)
durch.

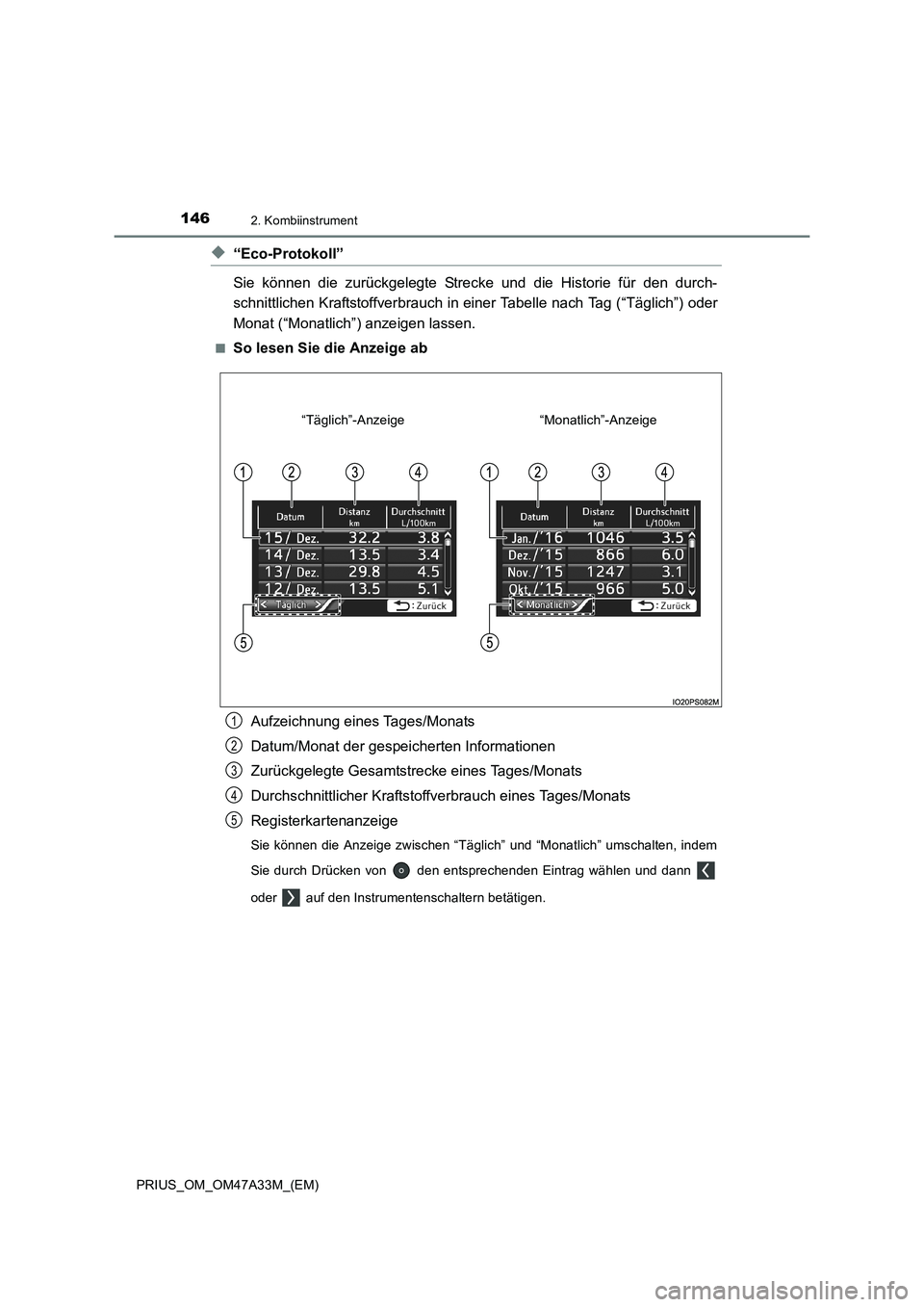

Page 146 of 712

1462. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
◆“Eco-Protokoll”
Sie können die zurückgelegte Strecke und die Historie für den durch-
schnittlichen Kraftstoffverbrauch in einer Tabelle nach Tag (“Täglich”) oder
Monat (“Monatlich”) anzeigen lassen.
■So lesen Sie die Anzeige ab
Aufzeichnung eines Tages/Monats
Datum/Monat der gespeicherten Informationen
Zurückgelegte Gesamtstrecke eines Tages/Monats
Durchschnittlicher Kraftstoffverbrauch eines Tages/Monats
Registerkartenanzeige
Sie können die Anzeige zwischen “Täglich” und “Monatlich” umschalten, indem
Sie durch Drücken von den entsprechenden Eintrag wählen und dann
oder auf den Instrumentenschaltern betätigen.
“Monatlich”-Anzeige
“Täglich”-Anzeige
1
2
3
4
5

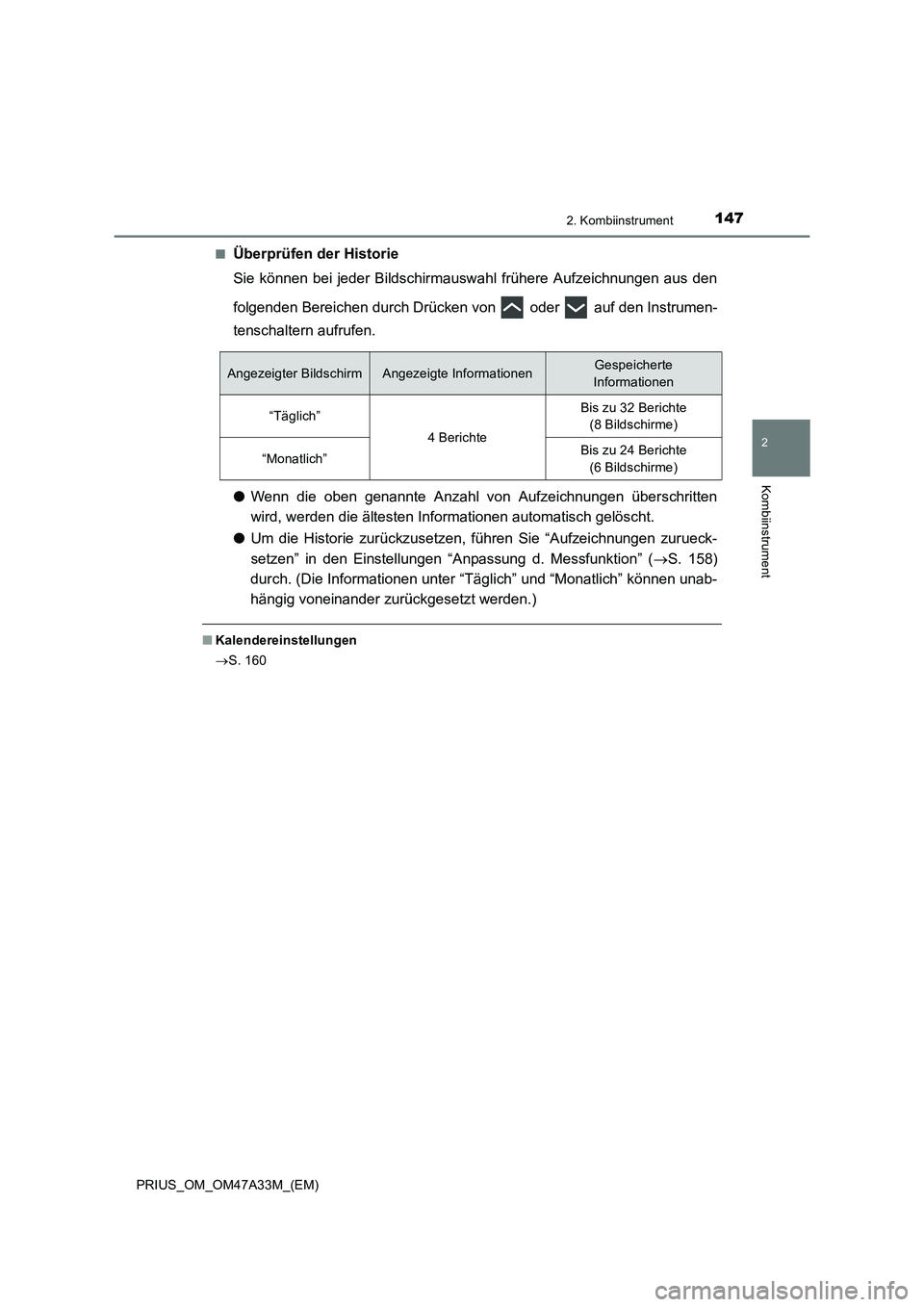

Page 147 of 712

1472. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)■
Überprüfen der Historie
Sie können bei jeder Bildschirmauswahl frühere Aufzeichnungen aus den
folgenden Bereichen durch Drücken von oder auf den Instrumen-
tenschaltern aufrufen.
●
Wenn die oben genannte Anzahl von Aufzeichnungen überschritten
wird, werden die ältesten Informationen automatisch gelöscht.
● Um die Historie zurückzusetzen, führen Sie “Aufzeichnungen zurueck-
setzen” in den Einstellungen “Anpassung d. Messfunktion” ( →S. 158)
durch. (Die Informationen unter “Täglich” und “Monatlich” können unab-
hängig voneinander zurückgesetzt werden.)
■ Kalendereinstellungen
→S. 160
Angezeigter BildschirmAngezeigte InformationenGespeicherte
Informationen
“Täglich”
4 Berichte
Bis zu 32 Berichte (8 Bildschirme)
“Monatlich”Bis zu 24 Berichte (6 Bildschirme)

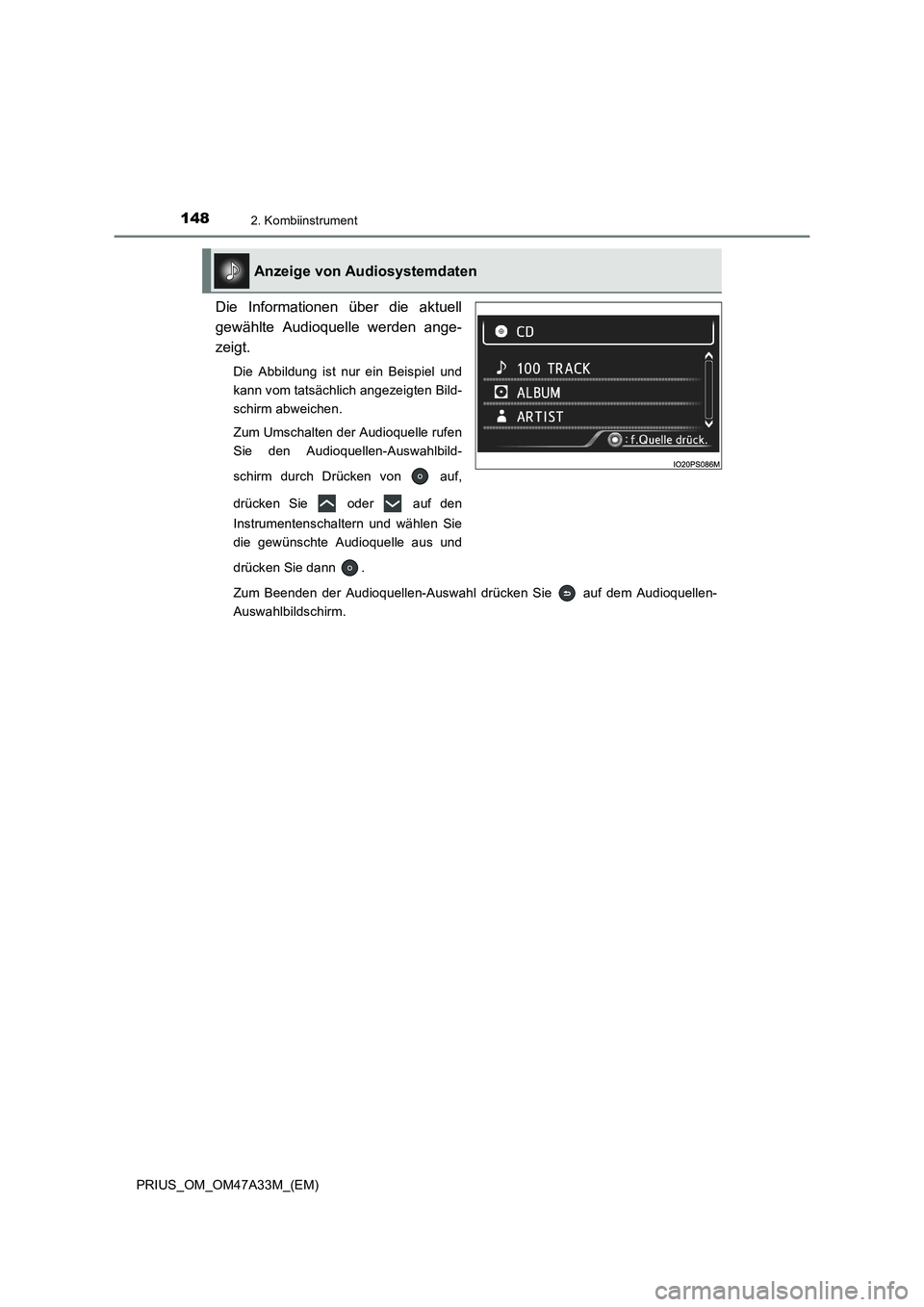

Page 148 of 712

1482. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Die Informationen über die aktuell
gewählte Audioquelle werden ange-
zeigt.
Die Abbildung ist nur ein Beispiel und
kann vom tatsächlich angezeigten Bild-
schirm abweichen.
Zum Umschalten der Audioquelle rufen
Sie den Audioquellen-Auswahlbild-
schirm durch Drücken von auf,
drücken Sie oder auf den
Instrumentenschaltern und wählen Sie
die gewünschte Audioquelle aus und
drücken Sie dann .
Zum Beenden der Audioquellen-Auswahl drücken Sie auf dem Audioquellen-
Auswahlbildschirm.
Anzeige von Audiosystemdaten

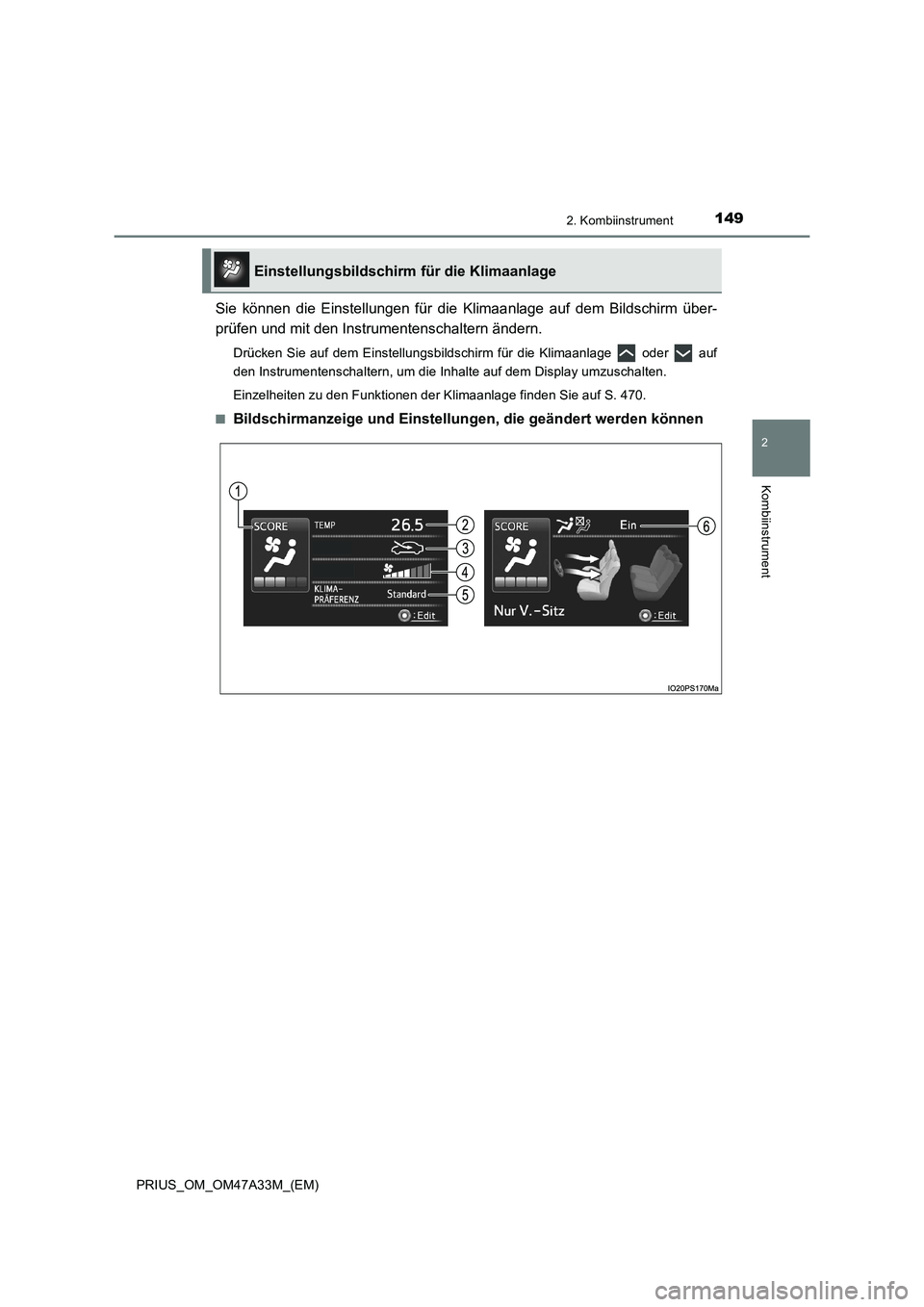

Page 149 of 712

1492. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
Sie können die Einstellungen für die Klimaanlage auf dem Bildschirm über-
prüfen und mit den Instrumentenschaltern ändern.
Drücken Sie auf dem Einstellungsbildschirm für die Klimaanlage oder auf
den Instrumentenschaltern, um die Inhalte auf dem Display umzuschalten.
Einzelheiten zu den Funktionen der Klimaanlage finden Sie auf S. 470.
■
Bildschirmanzeige und Einstellungen, die geändert werden können
Einstellungsbildschirm für die Klimaanlage

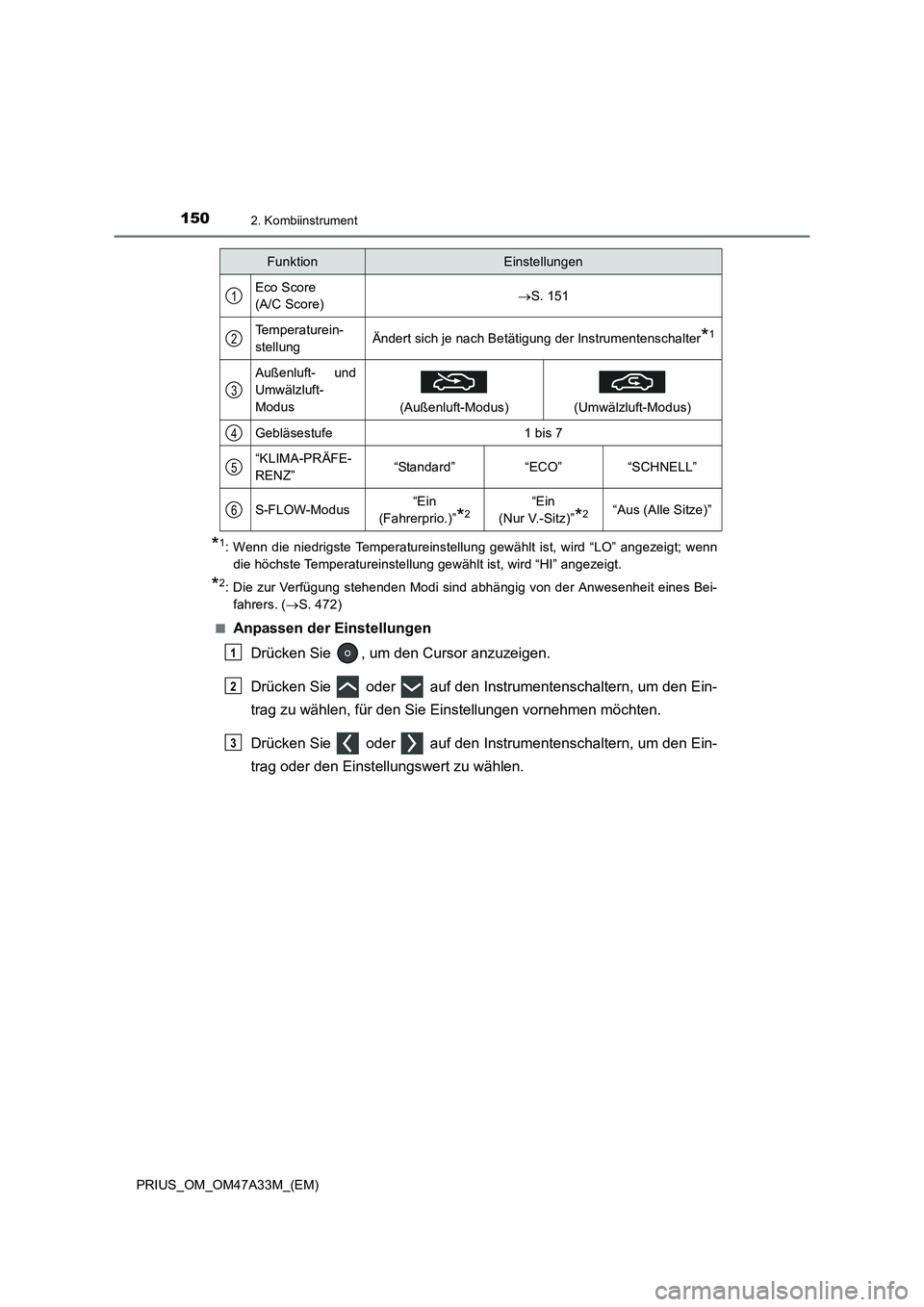

Page 150 of 712

1502. Kombiinstrument
PRIUS_OM_OM47A33M_(EM)
*1: Wenn die niedrigste Temperatureinstellung gewählt ist, wird “LO” angezeigt; wenndie höchste Temperatureinstellung gewählt ist, wird “HI” angezeigt.
*2: Die zur Verfügung stehenden Modi sind abhängig von der Anwesenheit eines Bei-fahrers. ( →S. 472)
■
Anpassen der Einstellungen Drücken Sie , um den Cursor anzuzeigen.
Drücken Sie oder auf den Instrumentenschaltern, um den Ein-
trag zu wählen, für den Sie Einstellungen vornehmen möchten.
Drücken Sie oder auf den Instrumentenschaltern, um den Ein-
trag oder den Einstellungswert zu wählen.
FunktionEinstellungen
Eco Score
(A/C Score)→S. 151
Temperaturein-
stellungÄndert sich je nach Betätigung der Instrumentenschalter*1
Außenluft- und
Umwälzluft-
Modus
(Außenluft-Modus)
(Umwälzluft-Modus)
Gebläsestufe1 bis 7
“KLIMA-PRÄFE-
RENZ”“Standard”“ECO”“SCHNELL”
S-FLOW-Modus“Ein
(Fahrerprio.)”
*2“Ein
(Nur V.-Sitz)”
*2“Aus (Alle Sitze)”
1
2
3
4
5
6
1
2
3
