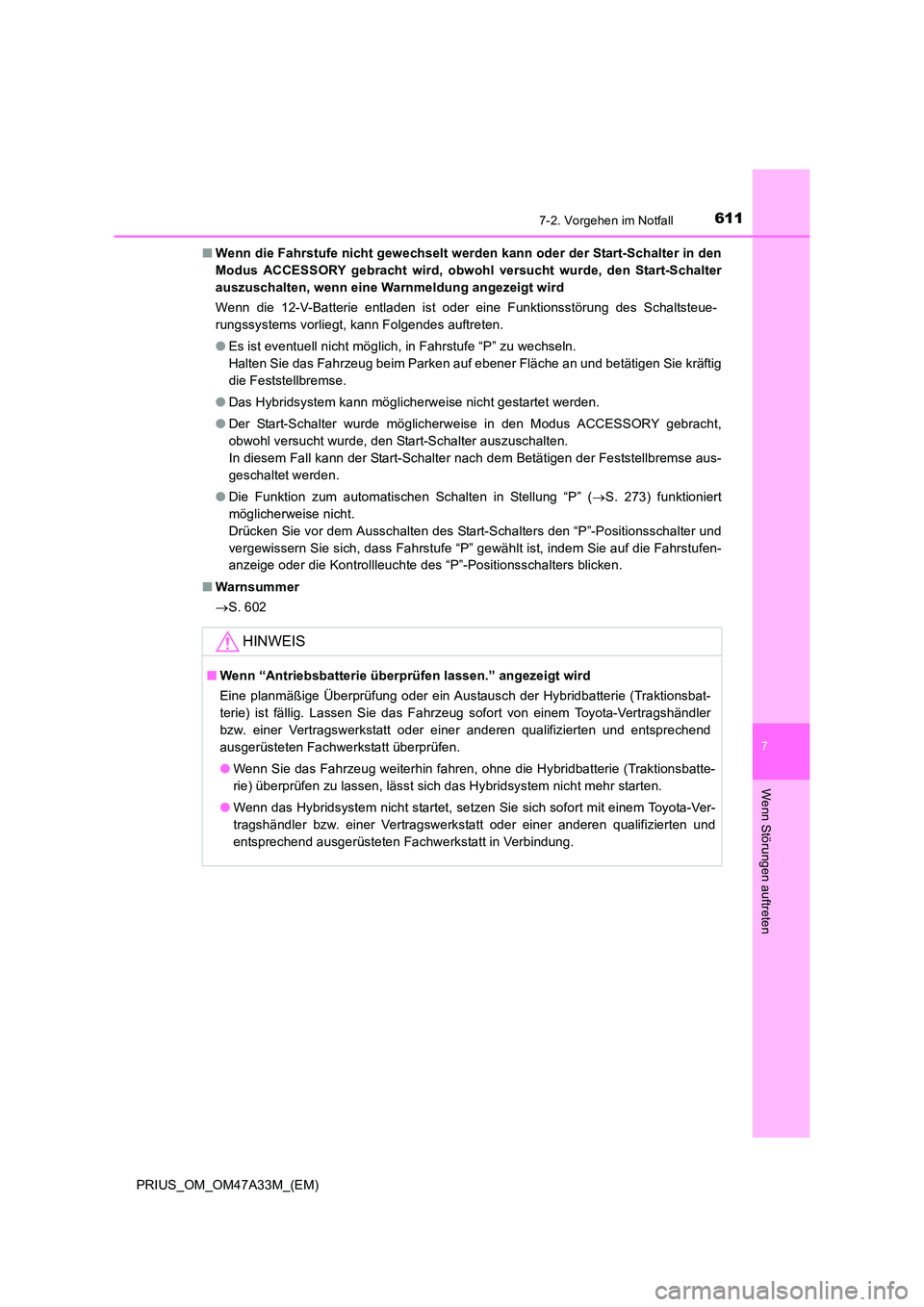

6117-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)
7
Wenn Störungen auftreten
■Wenn die Fahrstufe nicht gewechselt werden kann oder der Start-Schalter in den
Modus ACCESSORY gebracht wird, obwohl versucht wurde, den Start-Schalter
auszuschalten, wenn eine Warnmeldung angezeigt wird
Wenn die 12-V-Batterie entladen ist oder eine Funktionsstörung des Schaltsteue-
rungssystems vorliegt, kann Folgendes auftreten.
●Es ist eventuell nicht möglich, in Fahrstufe “P” zu wechseln.
Halten Sie das Fahrzeug beim Parken auf ebener Fläche an und betätigen Sie kräftig
die Feststellbremse.
● Das Hybridsystem kann möglicherweise nicht gestartet werden.
● Der Start-Schalter wurde möglicherweise in den Modus ACCESSORY gebracht,
obwohl versucht wurde, den Start-Schalter auszuschalten.
In diesem Fall kann der Start-Schalter nach dem Betätigen der Feststellbremse aus-
geschaltet werden.
● Die Funktion zum automatischen Schalten in Stellung “P” ( →S. 273) funktioniert
möglicherweise nicht.
Drücken Sie vor dem Ausschalten des Start-Schalters den “P”-Positionsschalter und
vergewissern Sie sich, dass Fahrstufe “P” gewählt ist, indem Sie auf die Fahrstufen-
anzeige oder die Kontrollleuchte des “P”-Positionsschalters blicken.
■ Warnsummer
→S. 602
HINWEIS
■ Wenn “Antriebsbatterie überprüfen lassen.” angezeigt wird
Eine planmäßige Überprüfung oder ein Austausch der Hybridbatterie (Traktionsbat-
terie) ist fällig. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
●Wenn Sie das Fahrzeug weiterhin fahren, ohne die Hybridbatterie (Traktionsbatte-
rie) überprüfen zu lassen, lässt sich das Hybridsystem nicht mehr starten.
● Wenn das Hybridsystem nicht startet, setzen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

6127-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)

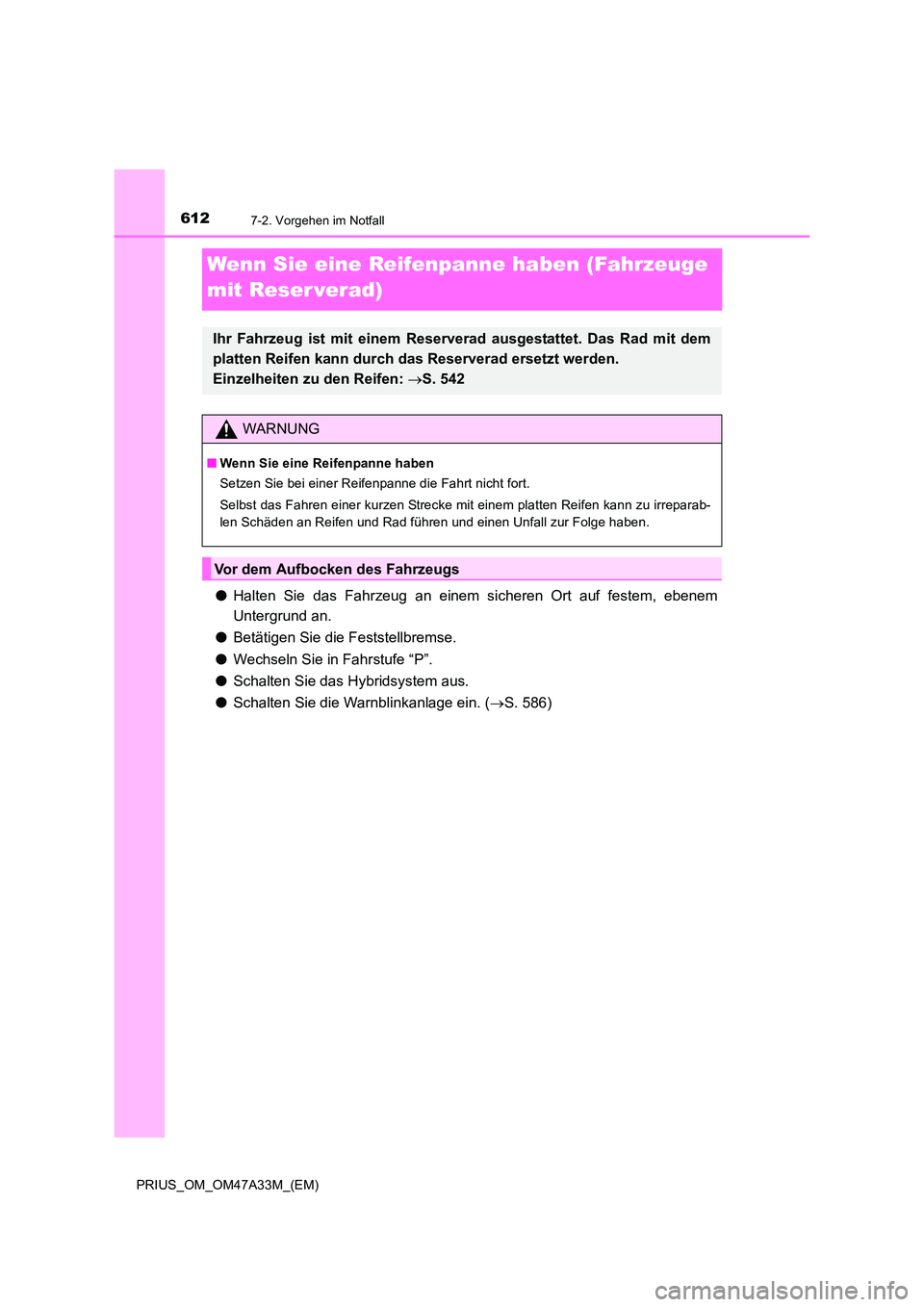

Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Wechseln Sie in Fahrstufe “P”.
● Schalten Sie das Hybridsystem aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 586)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 542
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

6137-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)
7
Wenn Störungen auftreten
XFahrzeuge mit Notrad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Radmutternschlüssel
Wagenheberkurbel
NotabschleppöseWagenheber
Reserverad1
2
3
4
5

6147-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)

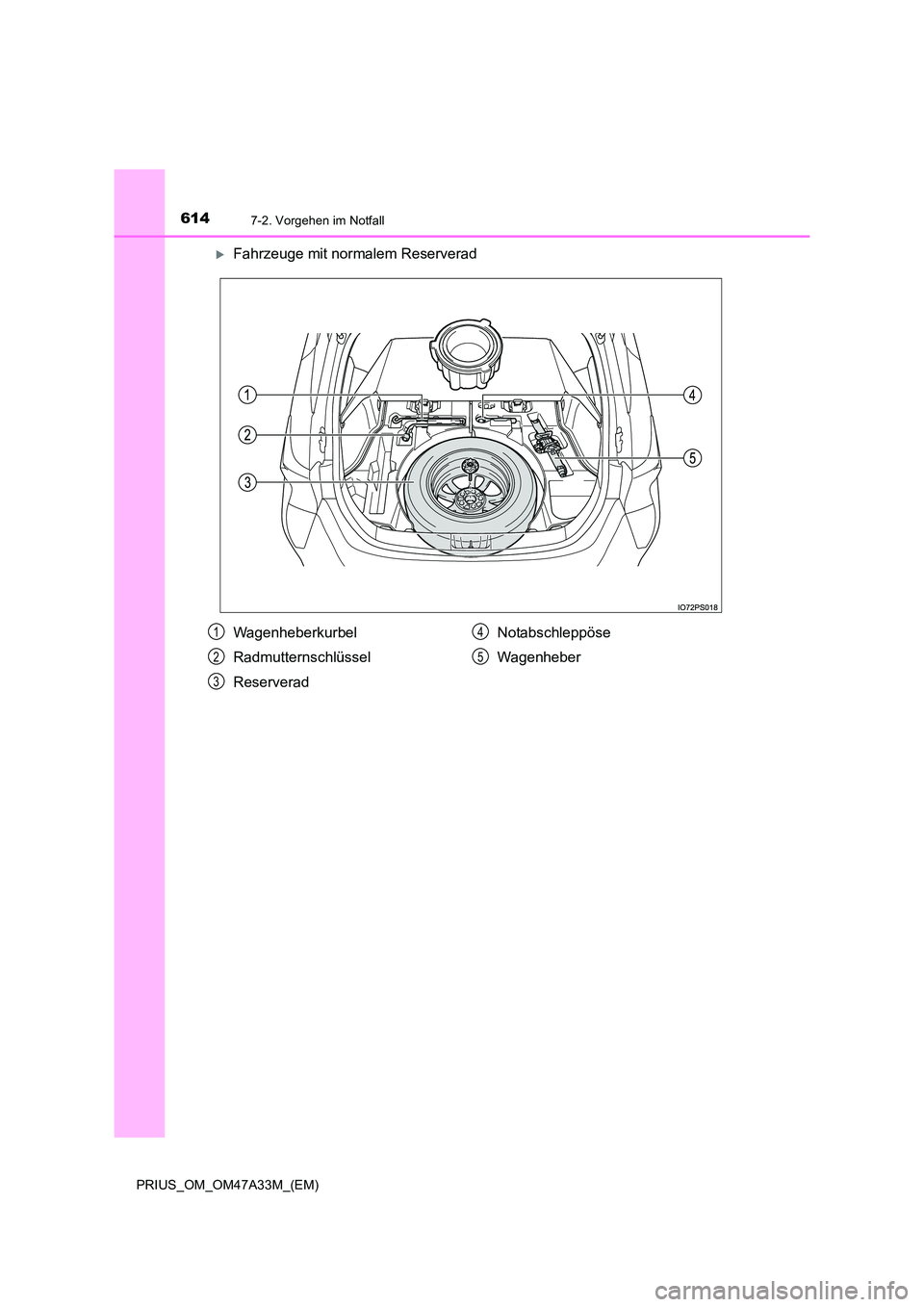

XFahrzeuge mit normalem Reserverad
Wagenheberkurbel
Radmutternschlüssel
ReserveradNotabschleppöse
Wagenheber1
2
3
4
5

6157-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)
7
Wenn Störungen auftreten

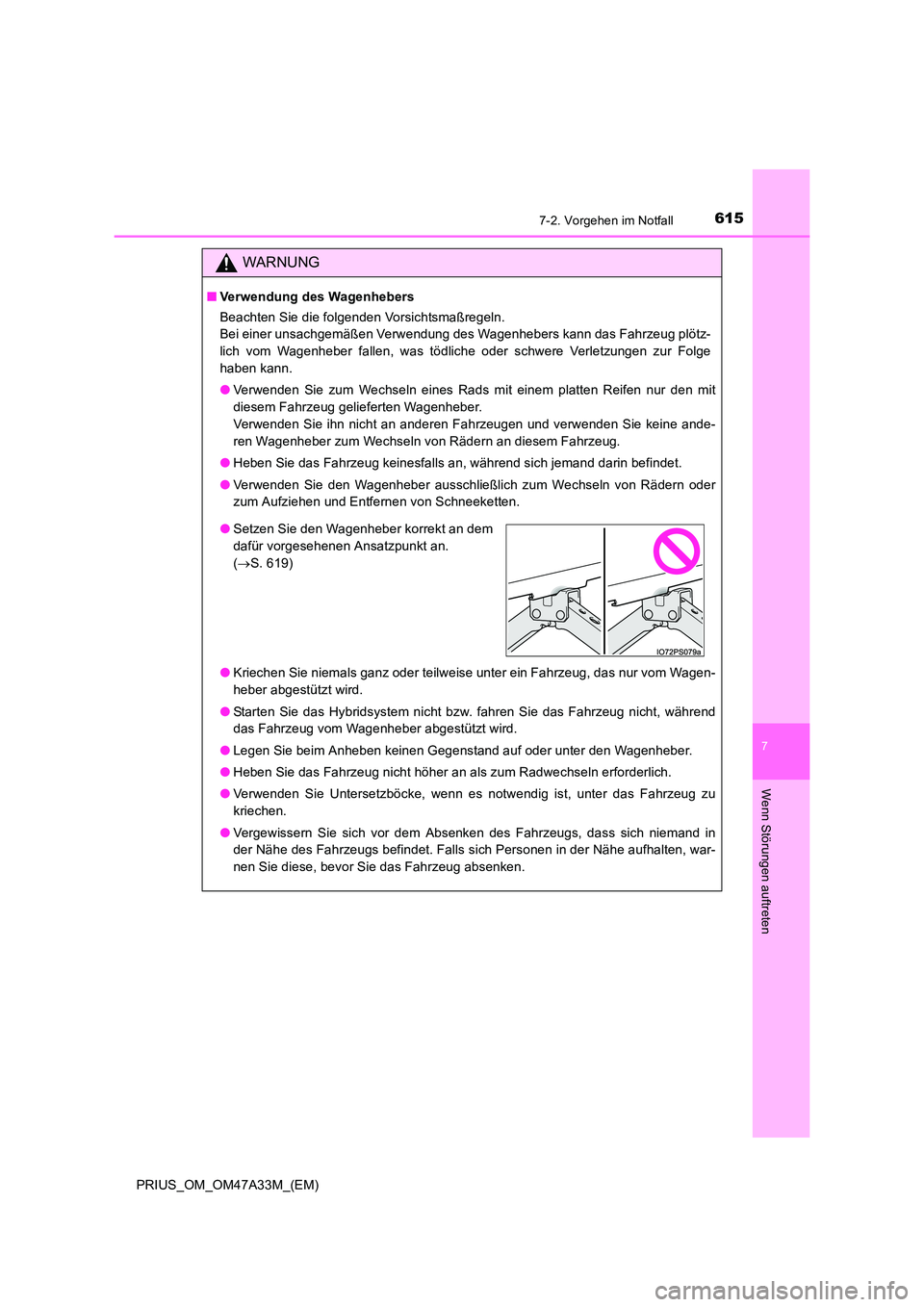

WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während
das Fahrzeug vom Wagenheber abgestützt wird.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.
●Setzen Sie den Wagenheber korrekt an dem
dafür vorgesehenen Ansatzpunkt an.
(→ S. 619)

6167-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)

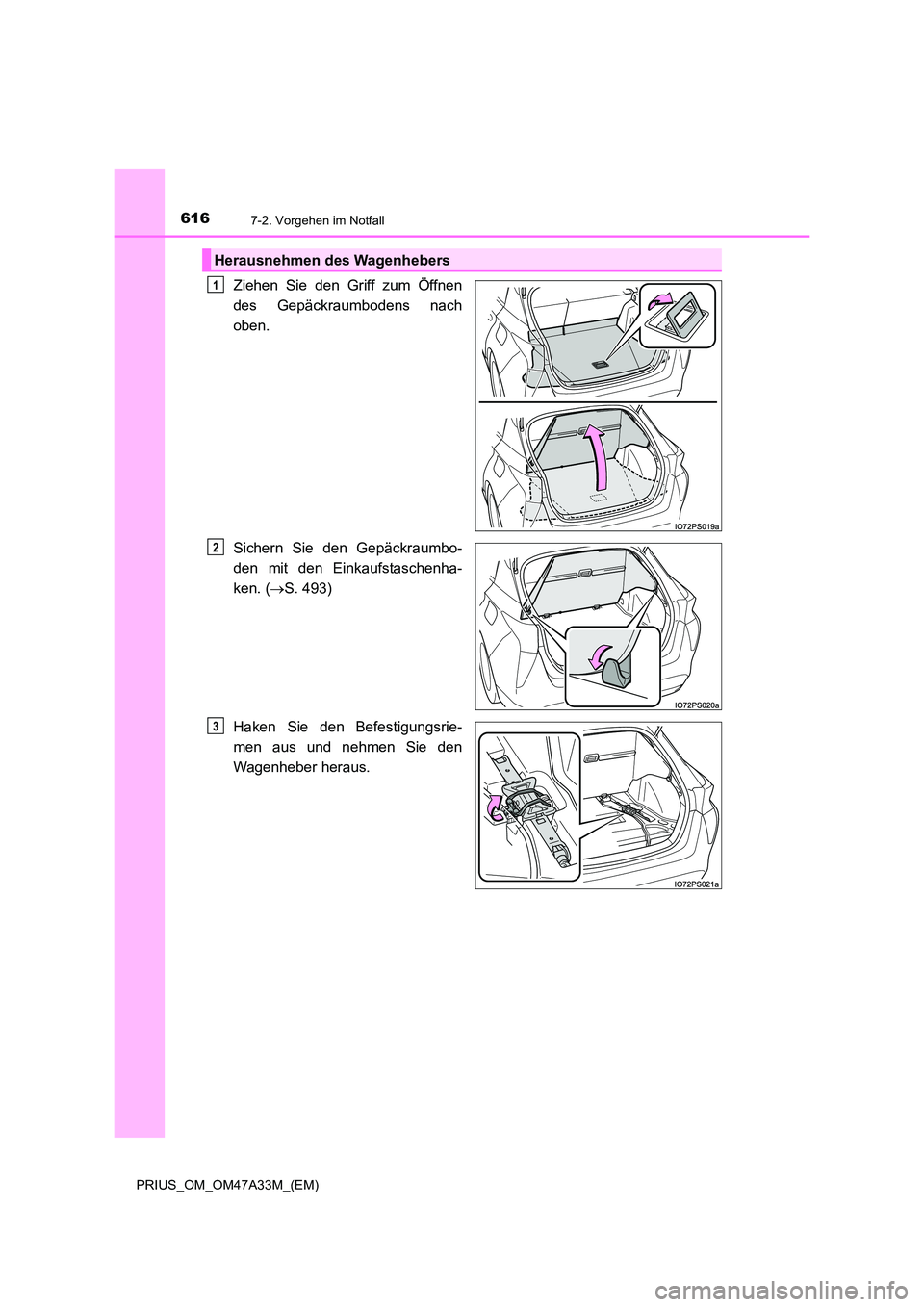

Ziehen Sie den Griff zum Öffnen
des Gepäckraumbodens nach
oben.
Sichern Sie den Gepäckraumbo-
den mit den Einkaufstaschenha-
ken. (→S. 493)
Haken Sie den Befestigungsrie-
men aus und nehmen Sie den
Wagenheber heraus.
Herausnehmen des Wagenhebers
1
2
3

6177-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)
7
Wenn Störungen auftreten

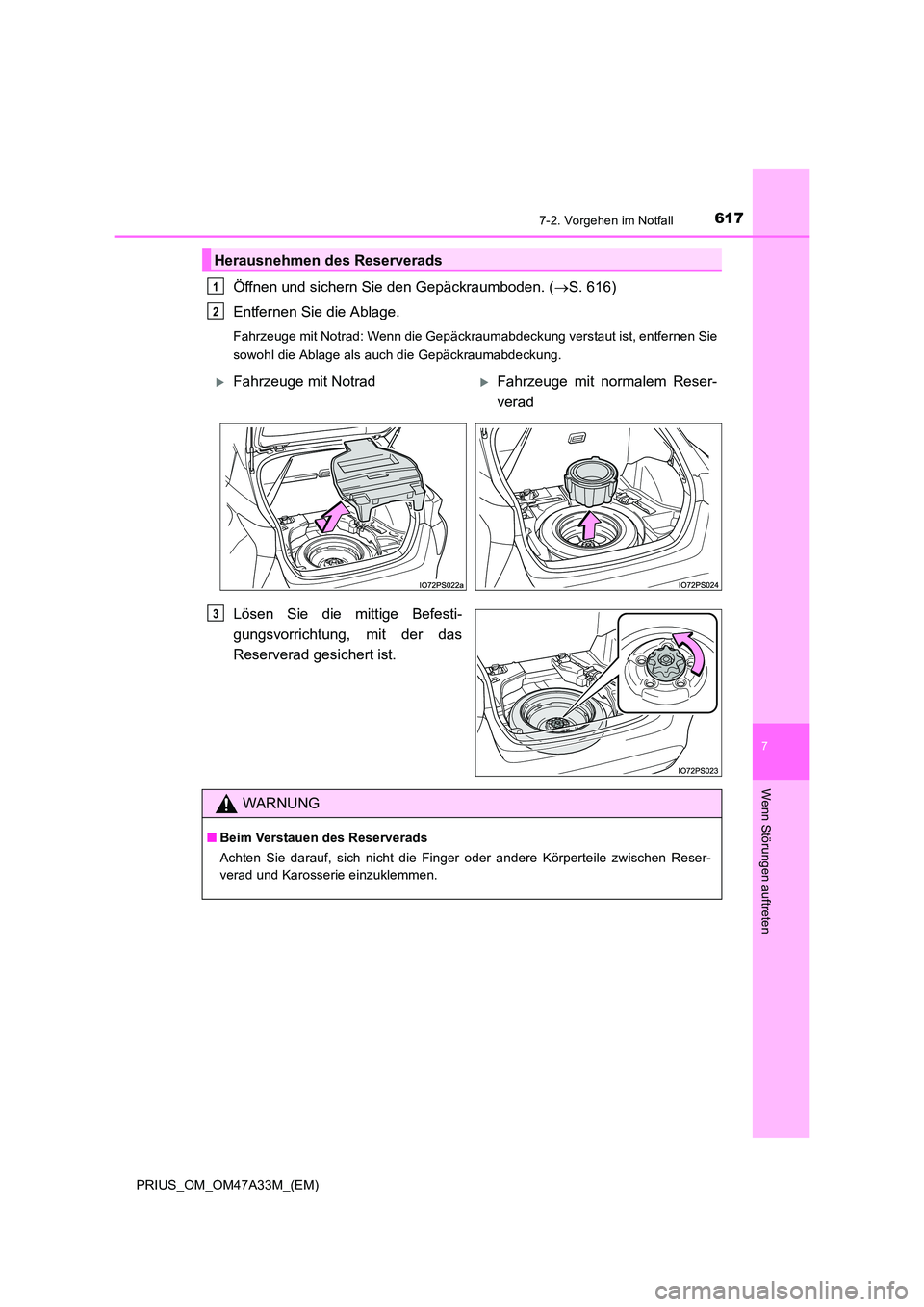

Öffnen und sichern Sie den Gepäckraumboden. (→S. 616)
Entfernen Sie die Ablage.
Fahrzeuge mit Notrad: Wenn die Gepäckraumabdeckung verstaut ist, entfernen Sie
sowohl die Ablage als auch die Gepäckraumabdeckung.
Lösen Sie die mittige Befesti-
gungsvorrichtung, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
XFahrzeuge mit NotradXFahrzeuge mit normalem Reser-
verad
3
WARNUNG
■ Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.

6187-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)

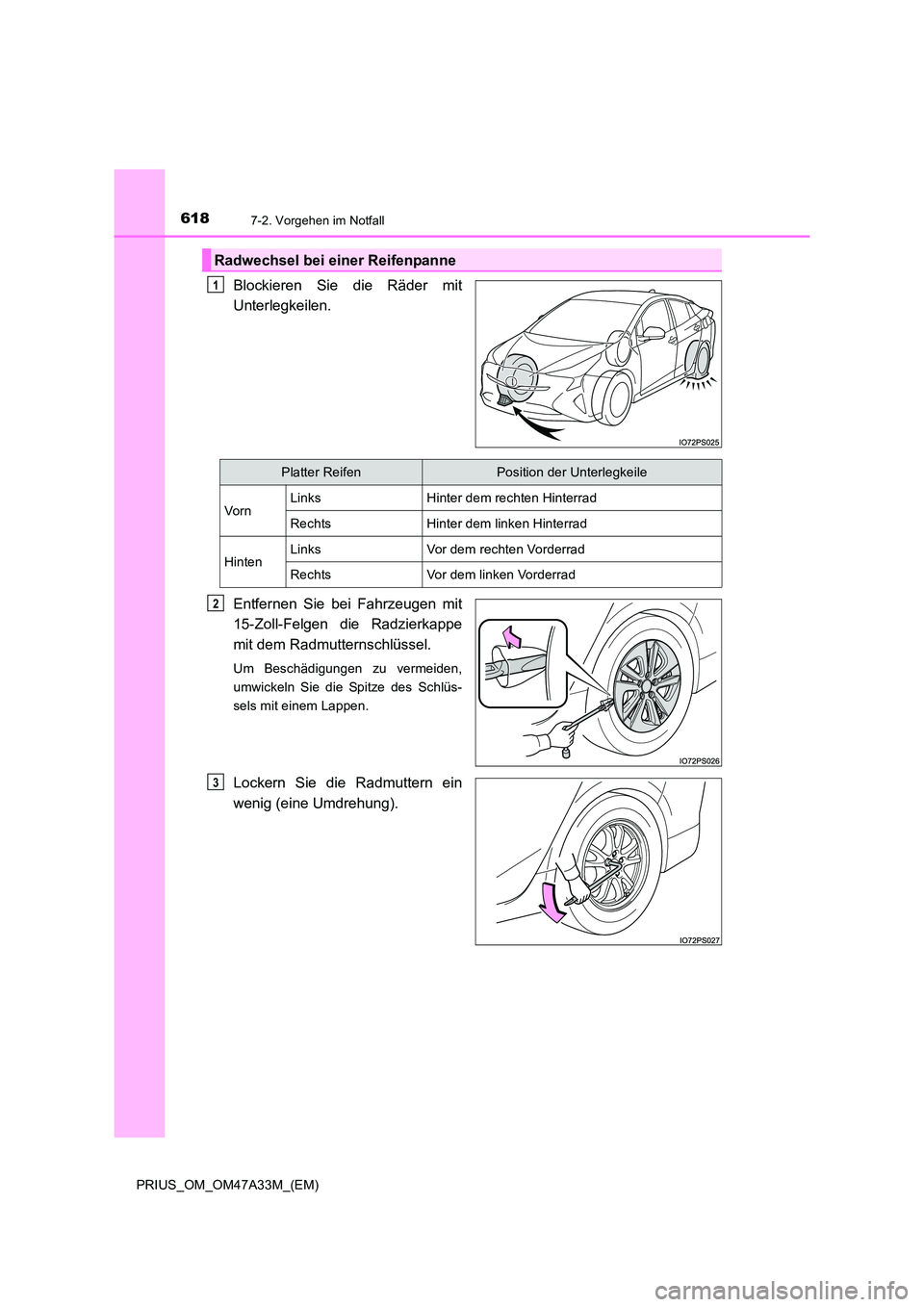

Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie bei Fahrzeugen mit
15-Zoll-Felgen die Radzierkappe
mit dem Radmutternschlüssel.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des Schlüs-
sels mit einem Lappen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

6197-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)
7
Wenn Störungen auftreten

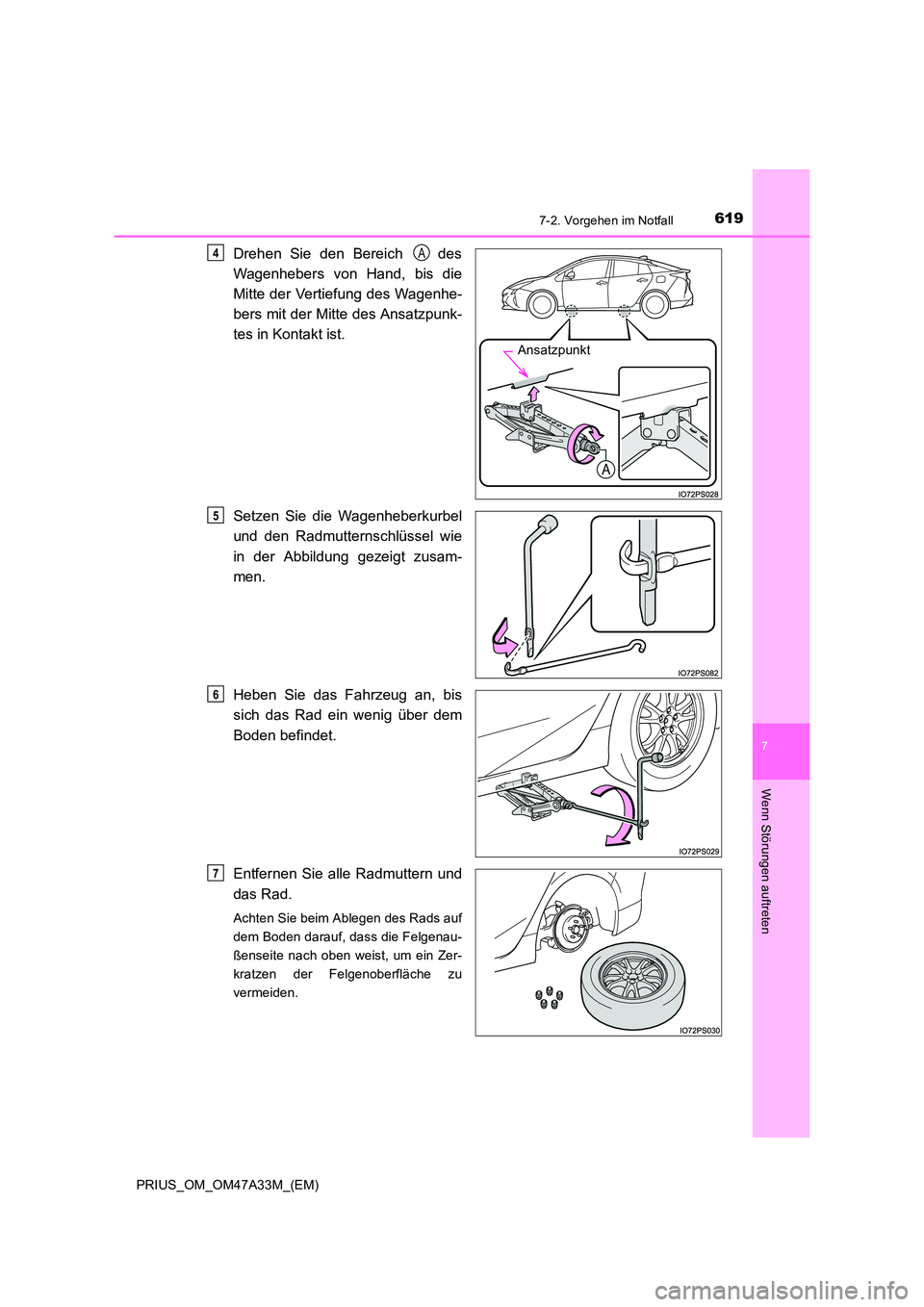

Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Mitte der Vertiefung des Wagenhe-
bers mit der Mitte des Ansatzpunk-
tes in Kontakt ist.
Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
vermeiden.
Ansatzpunkt
4A
5
6
7

6207-2. Vorgehen im Notfall
PRIUS_OM_OM47A33M_(EM)

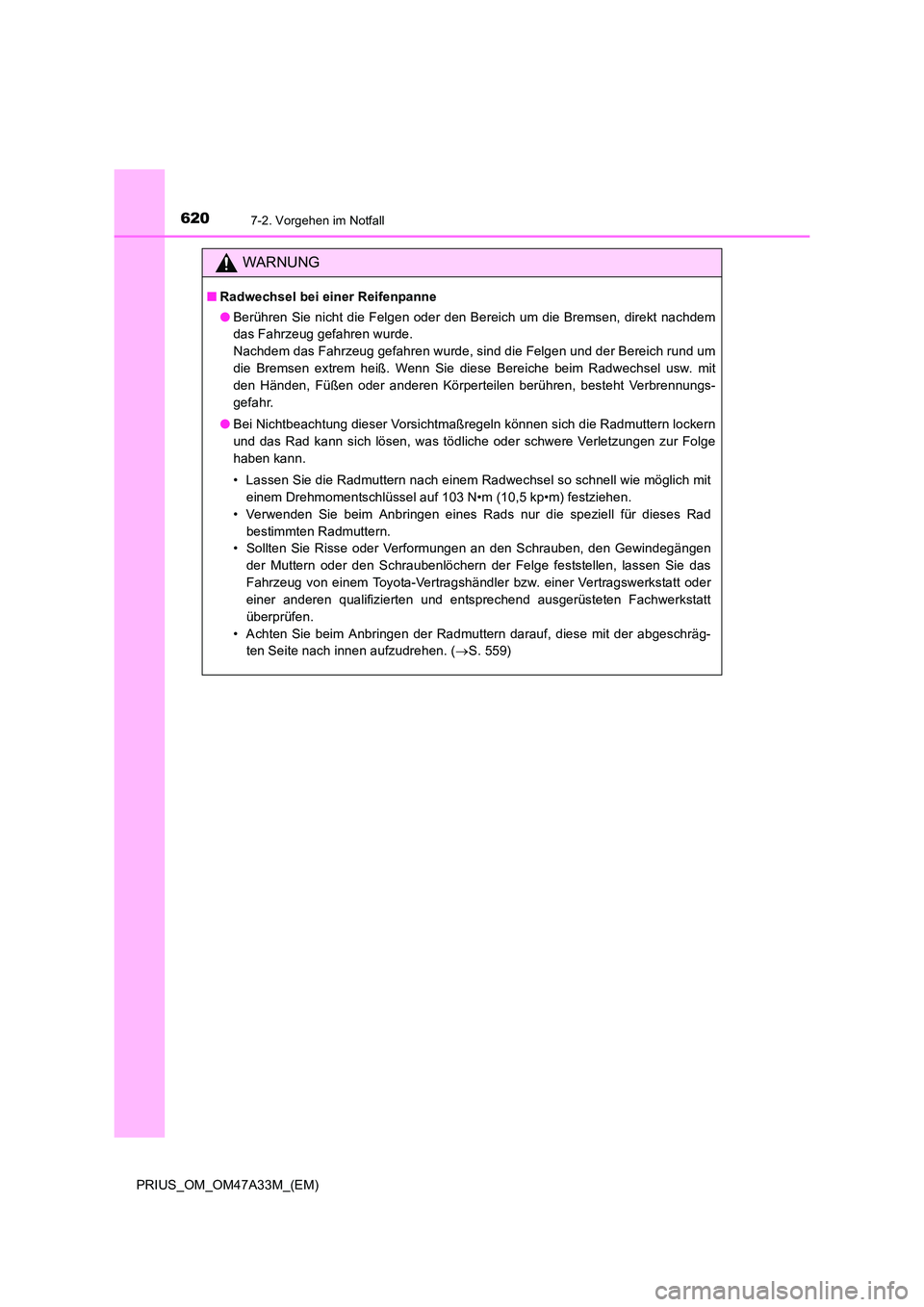

WARNUNG
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen
der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, diese mit der abgeschräg- ten Seite nach innen aufzudrehen. ( →S. 559)
