TOYOTA PRIUS 2016 Instruksjoner for bruk (in Norwegian)

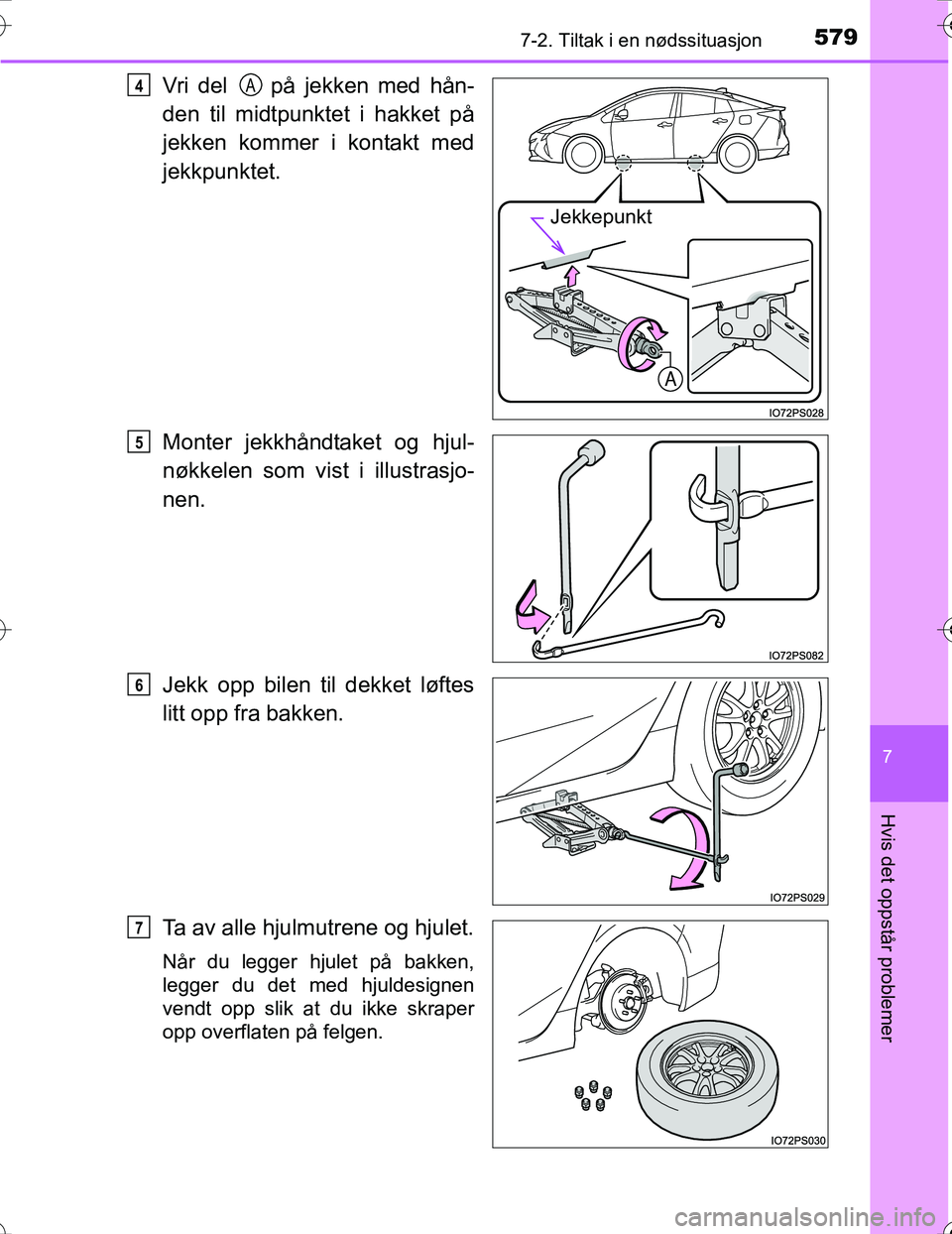

5797-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
Vri del på jekken med hån-
den til midtpunktet i hakket på
jekken kommer i kontakt med
jekkpunktet.
Monter jekkhåndtaket og hjul-
nøkkelen som vist i illustrasjo-
nen.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
Jekkepunkt
4A
5
6
7
OM47A31NO.book Page 579 Friday, April 8, 2016 10:00 AM

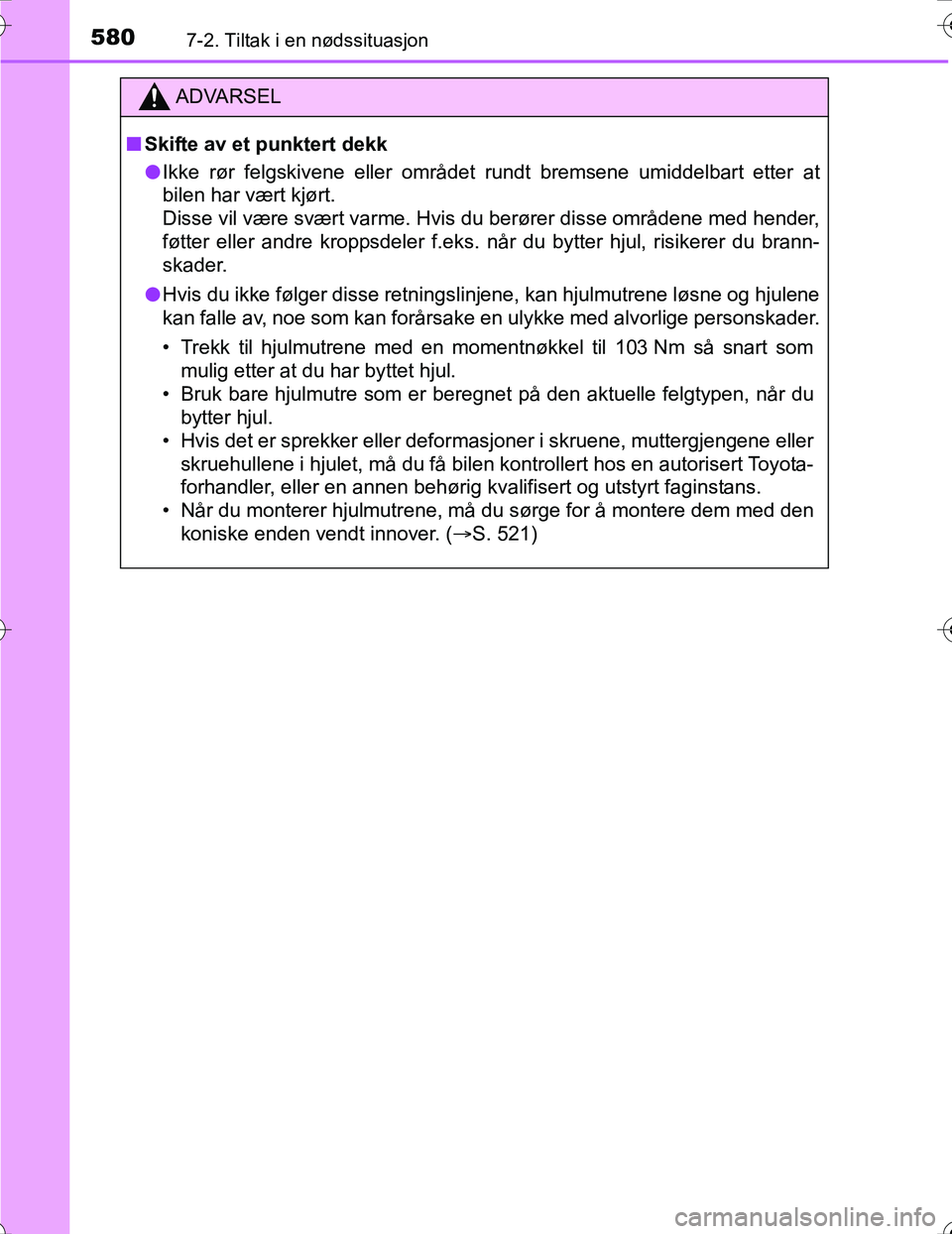

5807-2. Tiltak i en nødssituasjon
OM47A31NO
ADVARSEL
nSkifte av et punktert dekk
l Ikke rør felgskivene eller området rundt bremsene umiddelbart etter at
bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hender,
føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du brann-
skader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har byttet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den
koniske enden vendt innover. ( S. 521)
OM47A31NO.book Page 580 Friday, April 8, 2016 10:00 AM

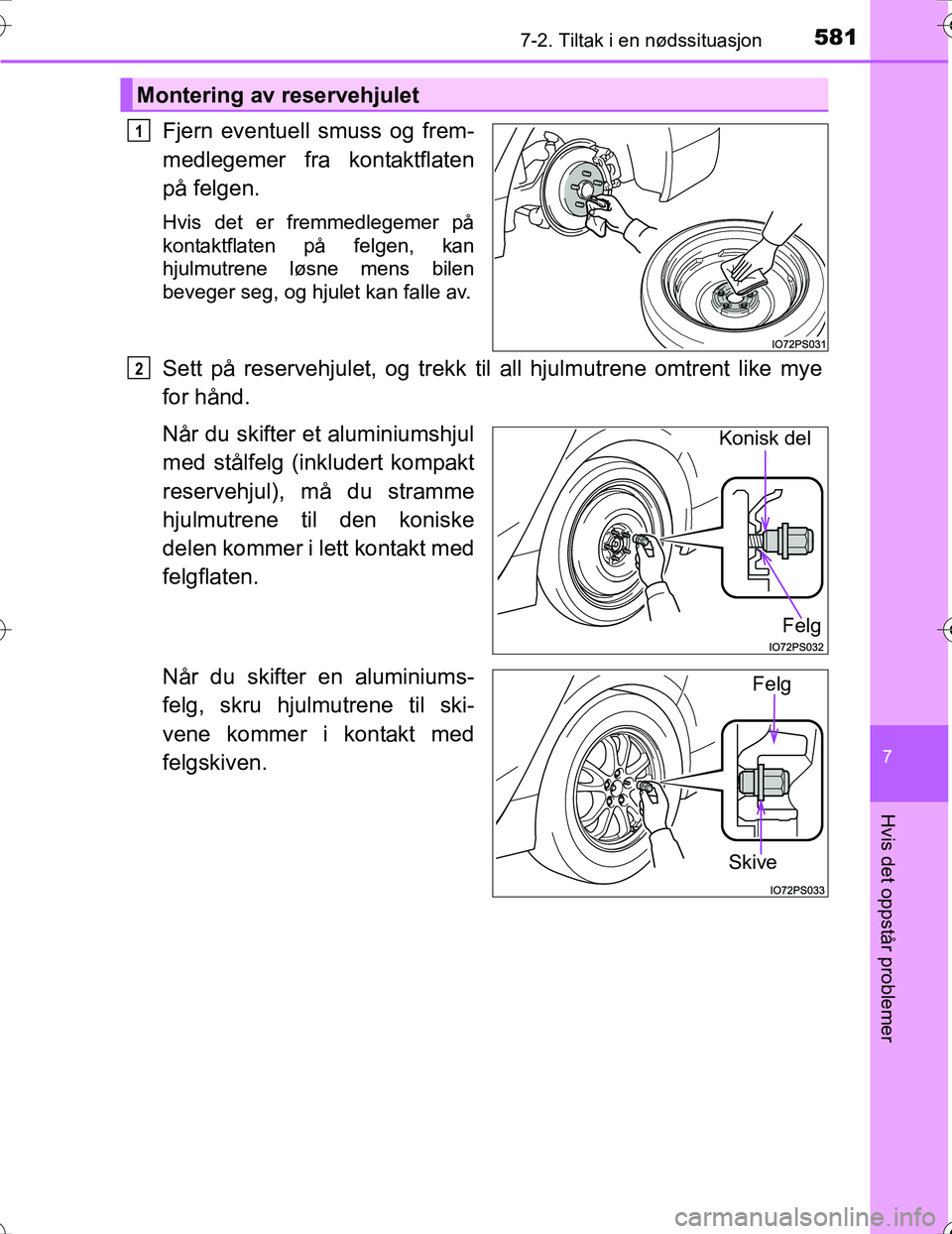

5817-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan
hjulmutrene løsne mens bilen
beveger seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter et aluminiumshjul
med stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Montering av reservehjulet
1
2
Konisk delFelg
Skive
Felg
OM47A31NO.book Page 581 Friday, April 8, 2016 10:00 AM

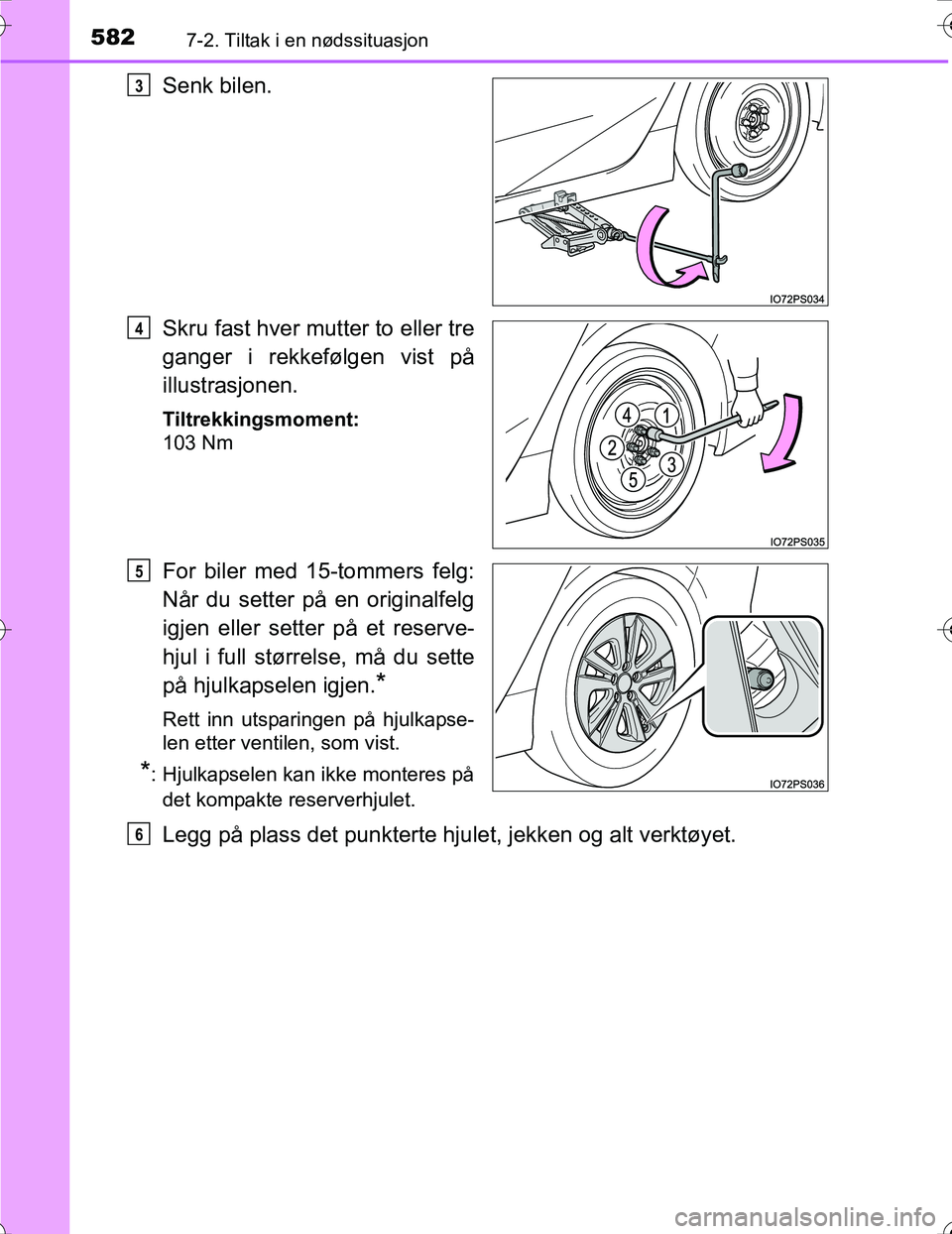

5827-2. Tiltak i en nødssituasjon
OM47A31NO
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med 15-tommers felg:
Når du setter på en originalfelg
igjen eller setter på et reserve-
hjul i full størrelse, må du sette
på hjulkapselen igjen.
*
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
*: Hjulkapselen kan ikke monteres pådet kompakte reserverhjulet.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
OM47A31NO.book Page 582 Friday, April 8, 2016 10:00 AM

5837-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
nKompakt reservehjul (utstyrsavhengig)
lDet kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
l Kontroller dekktrykket i det kompakte reservehjulet. (S. 633)
n Når du bruker det kompakte reservehjulet (biler med varselsystem for
dekktrykk)
Ettersom det kompakte reservehjulet ikke er utstyrt med dekktrykksensorer,
vil ikke varselsystemet for dekktrykk varsle om lavt dekktrykk i reservehjulet.
Hvis du bytter ut det kompakte reservehjulet etter at varsellampen for dekk-
trykk slås på, vil lyset fortsatt være på.
n Med det kompakte reservehjulet (utstyrsavhengig)
Bilen kan bli lavere ved kjøring med det kompakte reservehjulet sammenlig-
net med standardhjul.
n Hvis du har et punktert fordekk på vei dekket av snø eller is (biler med
kompakt reservehjul)
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
n Jekkepunkt
n Oppbevare jekken Merket som indikerer jekkepunktet er
stemplet inn på undersiden av bilen.
Plasser jekken i samme retning som mer-
ket ved siden av oppbevaringsrommet.
1
2
3
OM47A31NO.book Page 583 Friday, April 8, 2016 10:00 AM

5847-2. Tiltak i en nødssituasjon
OM47A31NO
ADVARSEL
nBruk av kompakt reserveh jul (utstyrsavhengig)
l Husk at reservehjulet er spesielt laget for bruk på denne bilen. Ikke bruk
det kompakte reservehjulet på et annet kjøretøy.
l Ikke bruk mer enn ett kompakt reservehjul om gangen.
l Skift ut reservehjulet med et standardhjul så snart som mulig.
l Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
n Med det kompakte reservehjulet (utstyrsavhengig)
Det kan være at bilens hastighet ikke registreres riktig, og at følgende sys-
temer ikke fungerer som de skal:
*: Utstyrsavhengig
n Fartsgrense ved bruk av kompakt reservehjul (utstyrsavhengig)
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personska-
der.
n Når du har brukt verktøy og jekk
Før du kjører videre, må du kontroller e at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
• ABS og bremseassistanse
•VSC
•TRC
•EPS
• Automatisk fjernlys
*
• PCS (Pre-crash safety-system)*
• LDA (Lane Departure Alert med styrekontroll)
*
• Dynamisk radarcruisekontroll*
• Cruisekontroll*
• Blindsonedetektor*
• Toyota parkeringshjelp*
• Intelligent klaringssonar*
• Enkelt intelligent parkeringshjel-pesystem
*
• Toyota parkeringshjelpeskjerm*
• Navigasjonssystem*
OM47A31NO.book Page 584 Friday, April 8, 2016 10:00 AM

5857-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
OBS
nVær forsiktig når du kjører over humper med det kompakte reservehju-
let montert på bilen. (utstyrsavhengig)
Bilen kan bli lavere ved kjøring med det kompakte reservehjulet sammenlig-
net med standardhjul. Kjør forsiktig på ujevne underlag.
n Kjøring med kjettinger og det ko mpakte reservehjulet (utstyrsavhen-
gig)
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
n Når du skifter hjul (biler med varselsystemet for dekktrykk)
Ved fjerning eller montering av felger, dekk eller dekktrykksensorer, kontakt
en autorisert Toyota-forhandler eller en annen behørig kvalifisert og utstyrt
faginstans, siden dekktrykksensorer kan skades hvis de ikke behandles rik-
tig.
n Håndtere de dekorative harpiksd elene (for biler med 17-tommers dekk)
 S. 480
OM47A31NO.book Page 585 Friday, April 8, 2016 10:00 AM

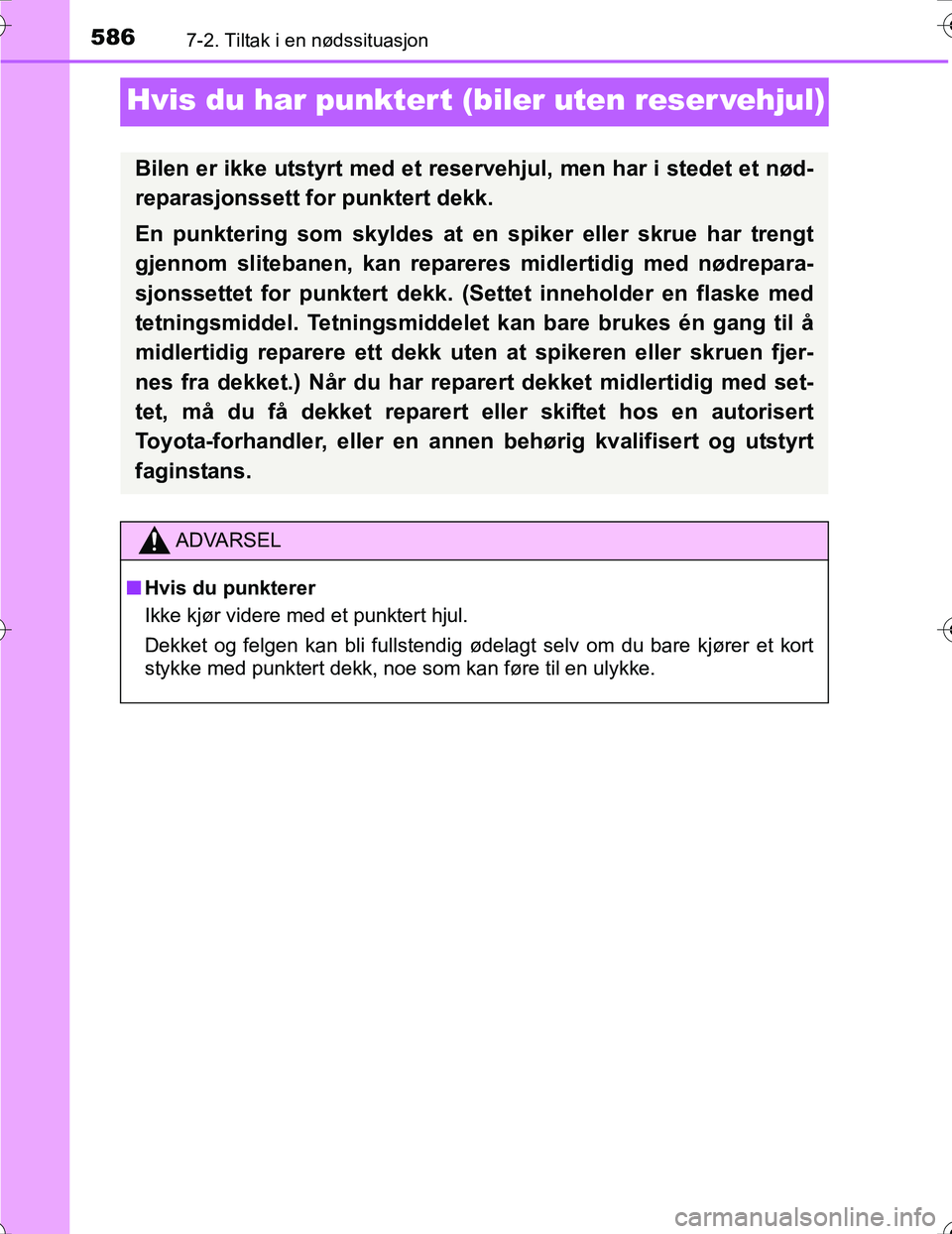

5867-2. Tiltak i en nødssituasjon
OM47A31NO
Hvis du har punkter t (biler uten reser vehjul)
Bilen er ikke utstyrt med et reservehjul, men har i stedet et nød-
reparasjonssett for punktert dekk.
En punktering som skyldes at en spiker eller skrue har trengt
gjennom slitebanen, kan repareres midlertidig med nødrepara-
sjonssettet for punktert dekk. (S ettet inneholder en flaske med
tetningsmiddel. Tetningsmiddelet kan bare brukes én gang til å
midlertidig reparere ett dekk uten at spikeren eller skruen fjer-
nes fra dekket.) Når du har repare rt dekket midlertidig med set-
tet, må du få dekket reparert eller skiftet hos en autorisert
Toyota-forhandler, eller en anne n behørig kvalifisert og utstyrt
faginstans.
ADVARSEL
n Hvis du punkterer
Ikke kjør videre med et punktert hjul.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke med punktert dekk, noe som kan føre til en ulykke.
OM47A31NO.book Page 586 Friday, April 8, 2016 10:00 AM

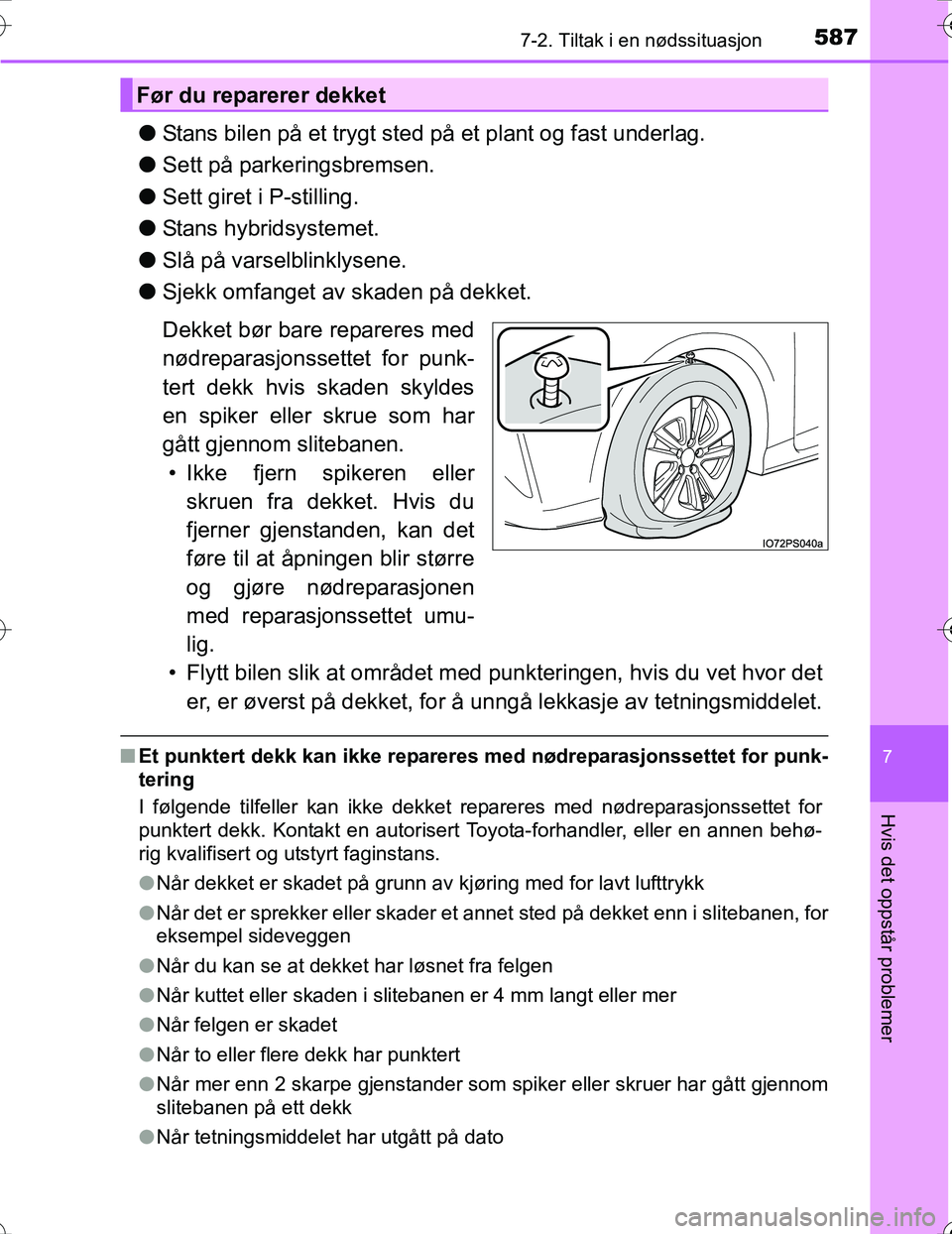

5877-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
lStans bilen på et trygt sted på et plant og fast underlag.
l Sett på parkeringsbremsen.
l Sett giret i P-stilling.
l Stans hybridsystemet.
l Slå på varselblinklysene.
l Sjekk omfanget av skaden på dekket.
Dekket bør bare repareres med
nødreparasjonssettet for punk-
tert dekk hvis skaden skyldes
en spiker eller skrue som har
gått gjennom slitebanen.
• Ikke fjern spikeren eller skruen fra dekket. Hvis du
fjerner gjenstanden, kan det
føre til at åpningen blir større
og gjøre nødreparasjonen
med reparasjonssettet umu-
lig.
• Flytt bilen slik at området med punkteringen, hvis du vet hvor det er, er øverst på dekket, for å unng å lekkasje av tetningsmiddelet.
nEt punktert dekk kan ikke repareres med nødreparasjonssettet for punk-
tering
I følgende tilfeller kan ikke dekket repareres med nødreparasjonssettet for
punktert dekk. Kontakt en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
lNår dekket er skadet på grunn av kjøring med for lavt lufttrykk
l Når det er sprekker eller skader et annet sted på dekket enn i slitebanen, for
eksempel sideveggen
l Når du kan se at dekket har løsnet fra felgen
l Når kuttet eller skaden i slitebanen er 4 mm langt eller mer
l Når felgen er skadet
l Når to eller flere dekk har punktert
l Når mer enn 2 skarpe gjenstander som spiker eller skruer har gått gjennom
slitebanen på ett dekk
l Når tetningsmiddelet har utgått på dato
Før du reparerer dekket
OM47A31NO.book Page 587 Friday, April 8, 2016 10:00 AM

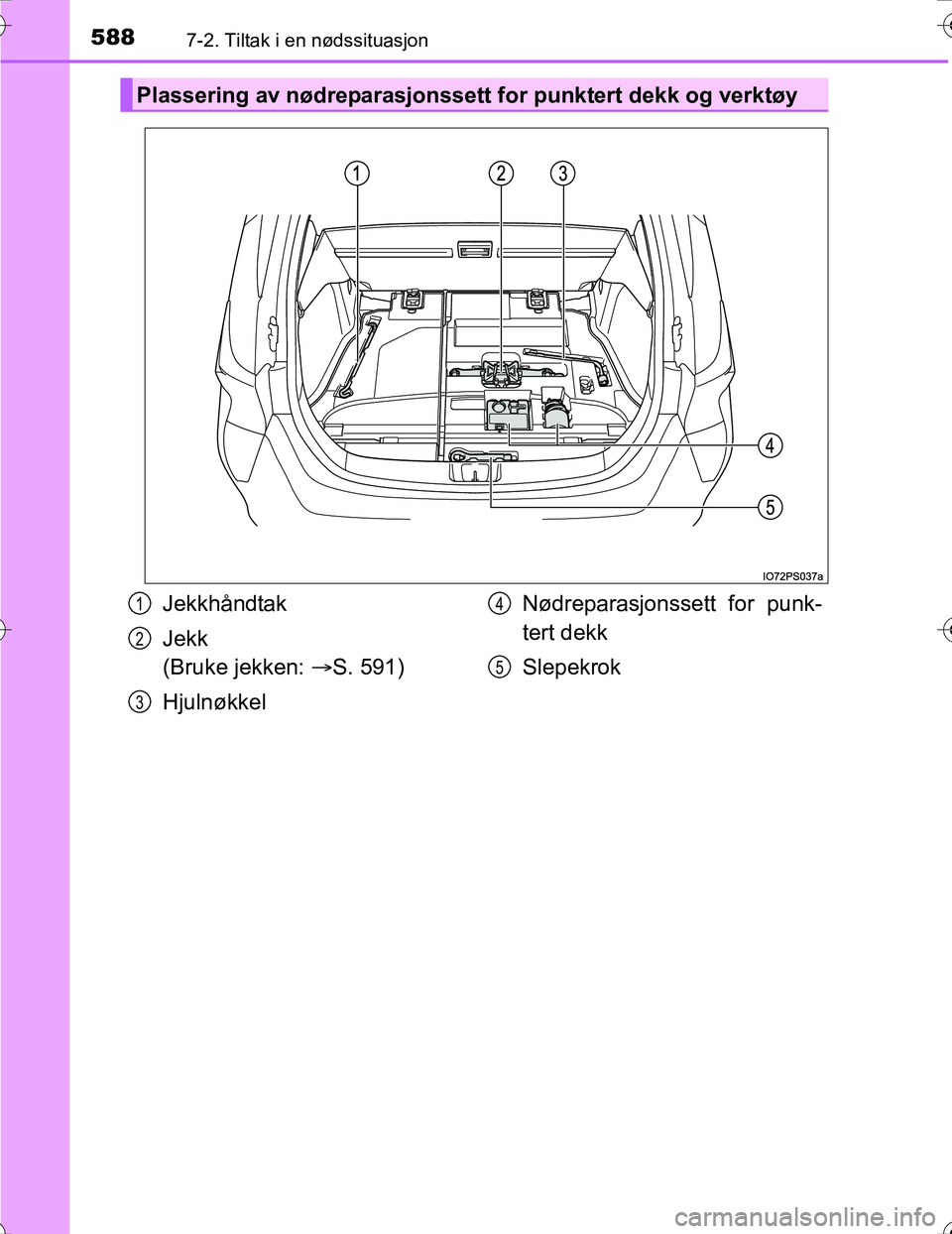

5887-2. Tiltak i en nødssituasjon
OM47A31NO
Plassering av nødreparasjonssett for punktert dekk og verktøy
Jekkhåndtak
Jekk
(Bruke jekken: S. 591)
Hjulnøkkel Nødreparasjonssett for punk-
tert dekk
Slepekrok1
2
3
4
5
