TOYOTA PRIUS 2016 Instruksjoner for bruk (in Norwegian)

5897-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer
Komponenter i nødreparasjonssettet for punktert dekk
Slange
Luftuttakshette
Klistremerke St øpsel
Lufttrykkmåler
Kompressorbryter1
2
3
4
5
6
OM47A31NO.book Page 589 Friday, April 8, 2016 10:00 AM

5907-2. Tiltak i en nødssituasjon
OM47A31NO

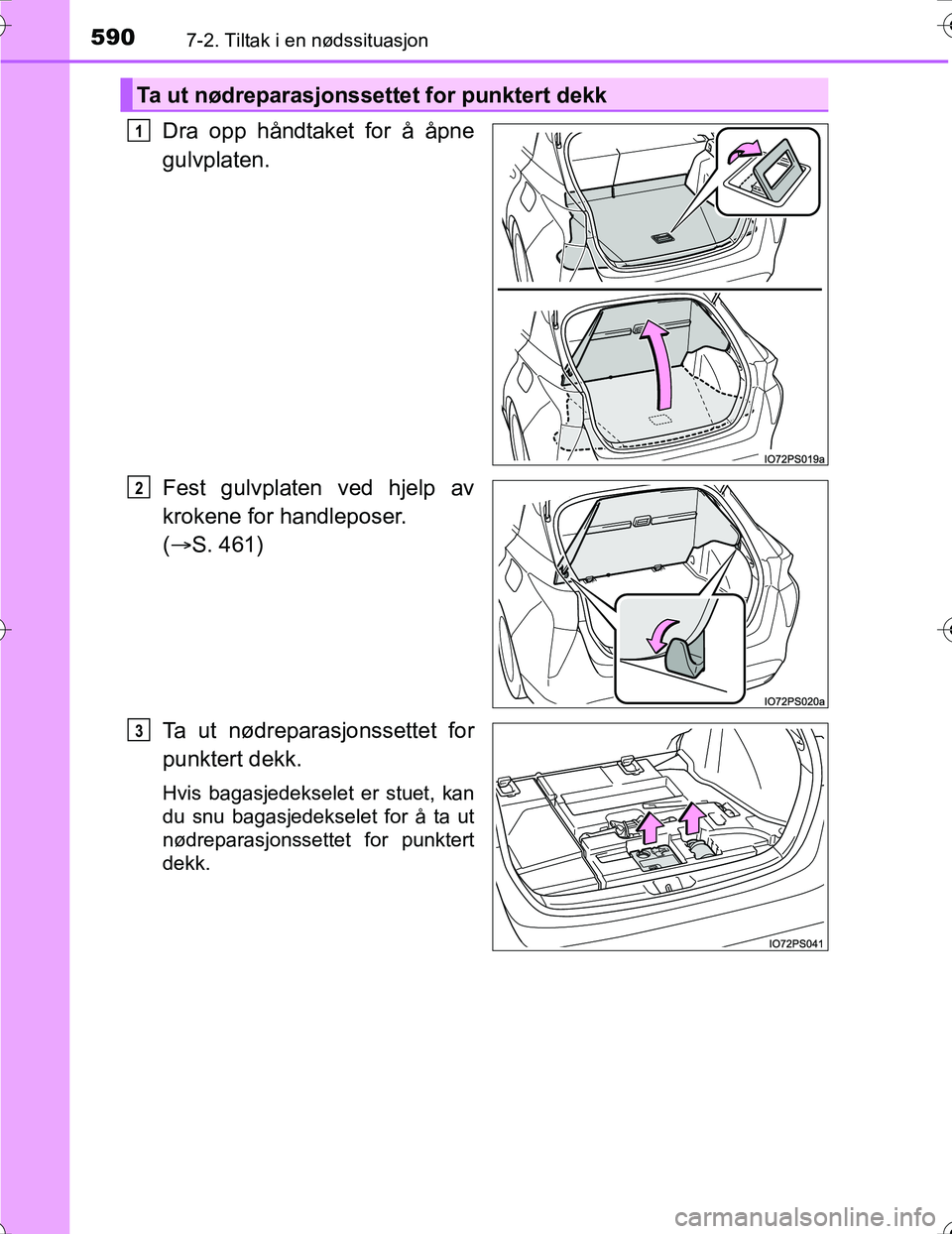

Dra opp håndtaket for å åpne
gulvplaten.
Fest gulvplaten ved hjelp av
krokene for handleposer.
( S. 461)
Ta ut nødreparasjonssettet for
punktert dekk.
Hvis bagasjedekselet er stuet, kan
du snu bagasjedekselet for å ta ut
nødreparasjonssettet for punktert
dekk.
Ta ut nødreparasjonssettet for punktert dekk
1
2
3
OM47A31NO.book Page 590 Friday, April 8, 2016 10:00 AM

5917-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

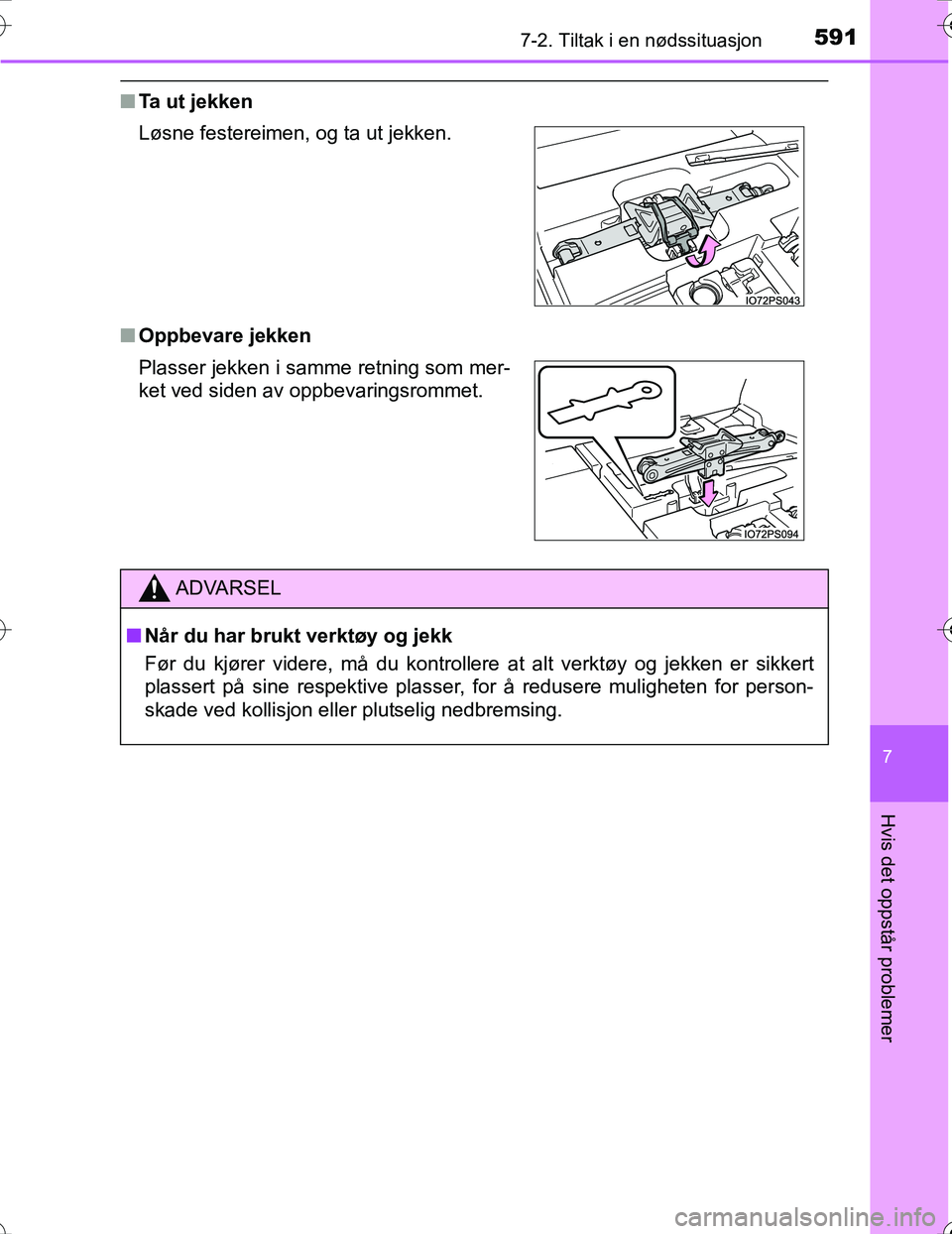

nTa ut jekken
n Oppbevare jekken Løsne festereimen, og ta ut jekken.
Plasser jekken i samme retning som mer-
ket ved siden av oppbevaringsrommet.
ADVARSEL
nNår du har brukt verktøy og jekk
Før du kjører videre, må du kontroller e at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
OM47A31NO.book Page 591 Friday, April 8, 2016 10:00 AM

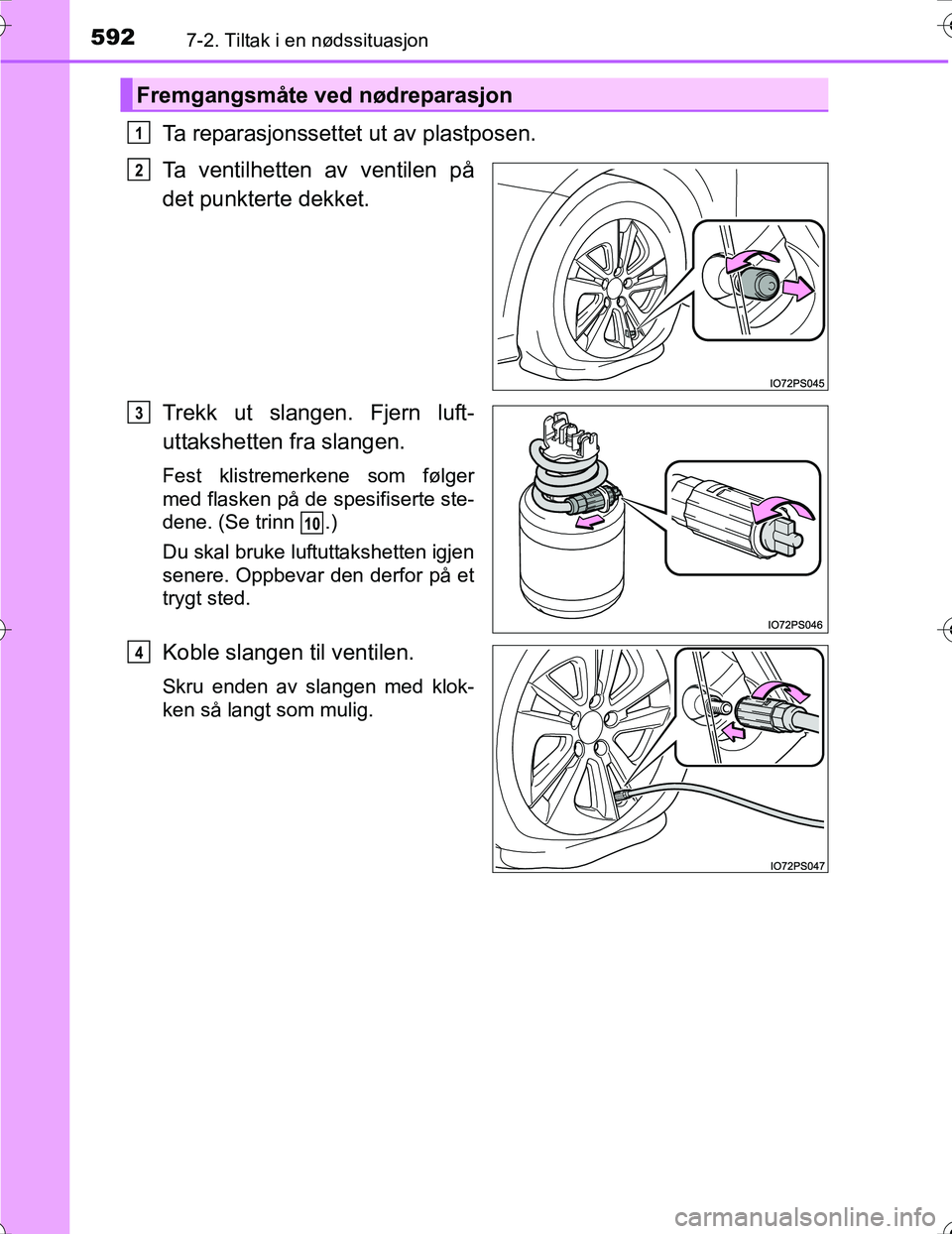

5927-2. Tiltak i en nødssituasjon
OM47A31NO
Ta reparasjonssettet ut av plastposen.
Ta ventilhetten av ventilen på
det punkterte dekket.
Trekk ut slangen. Fjern luft-
uttakshetten fra slangen.
Fest klistremerkene som følger
med flasken på de spesifiserte ste-
dene. (Se trinn .)
Du skal bruke luftuttakshetten igjen
senere. Oppbevar den derfor på et
trygt sted.
Koble slangen til ventilen.
Skru enden av slangen med klok-
ken så langt som mulig.
Fremgangsmåte ved nødreparasjon
1
2
3
10
4
OM47A31NO.book Page 592 Friday, April 8, 2016 10:00 AM

5937-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

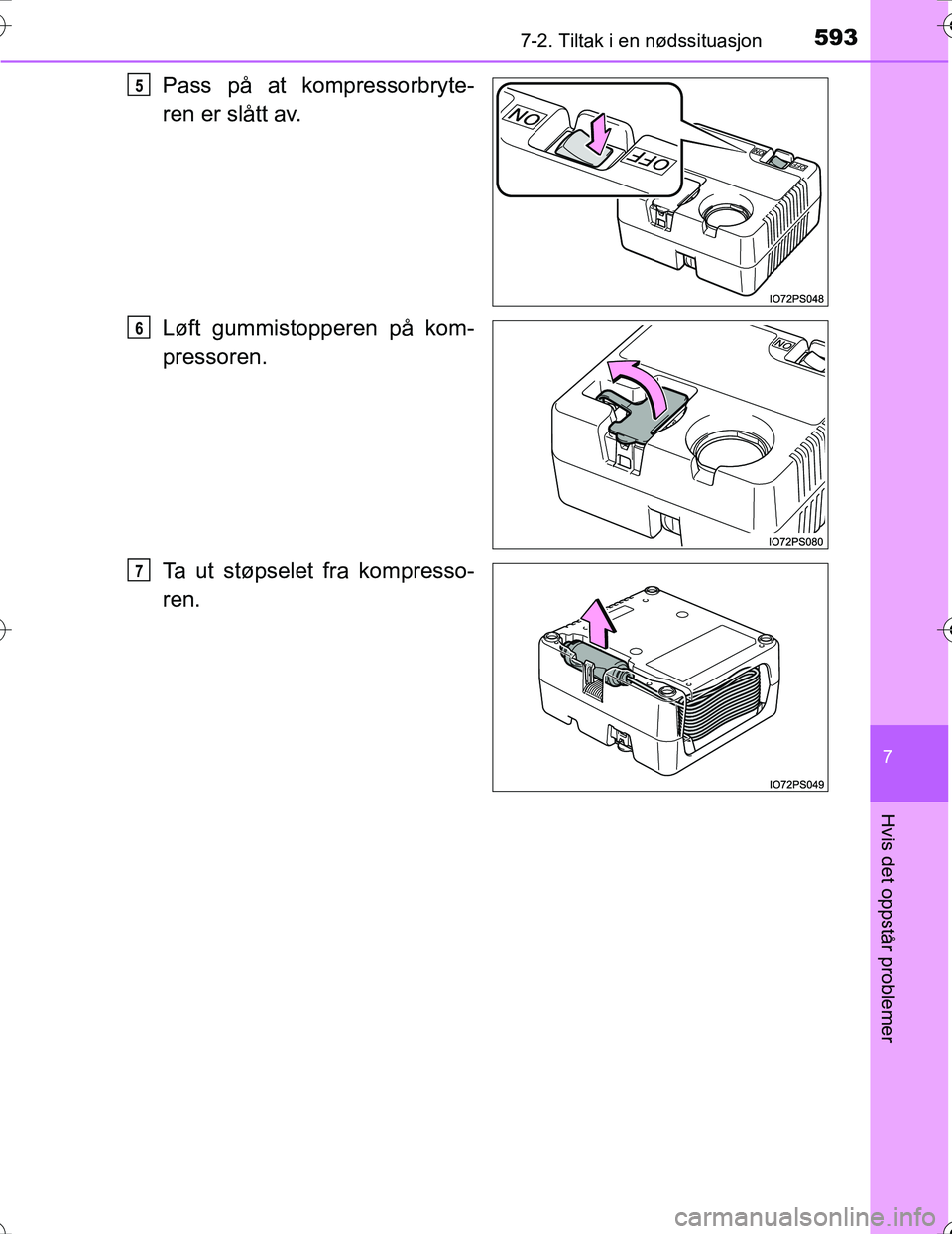

Pass på at kompressorbryte-
ren er slått av.
Løft gummistopperen på kom-
pressoren.
Ta ut støpselet fra kompresso-
ren.5
6
7
OM47A31NO.book Page 593 Friday, April 8, 2016 10:00 AM

5947-2. Tiltak i en nødssituasjon
OM47A31NO

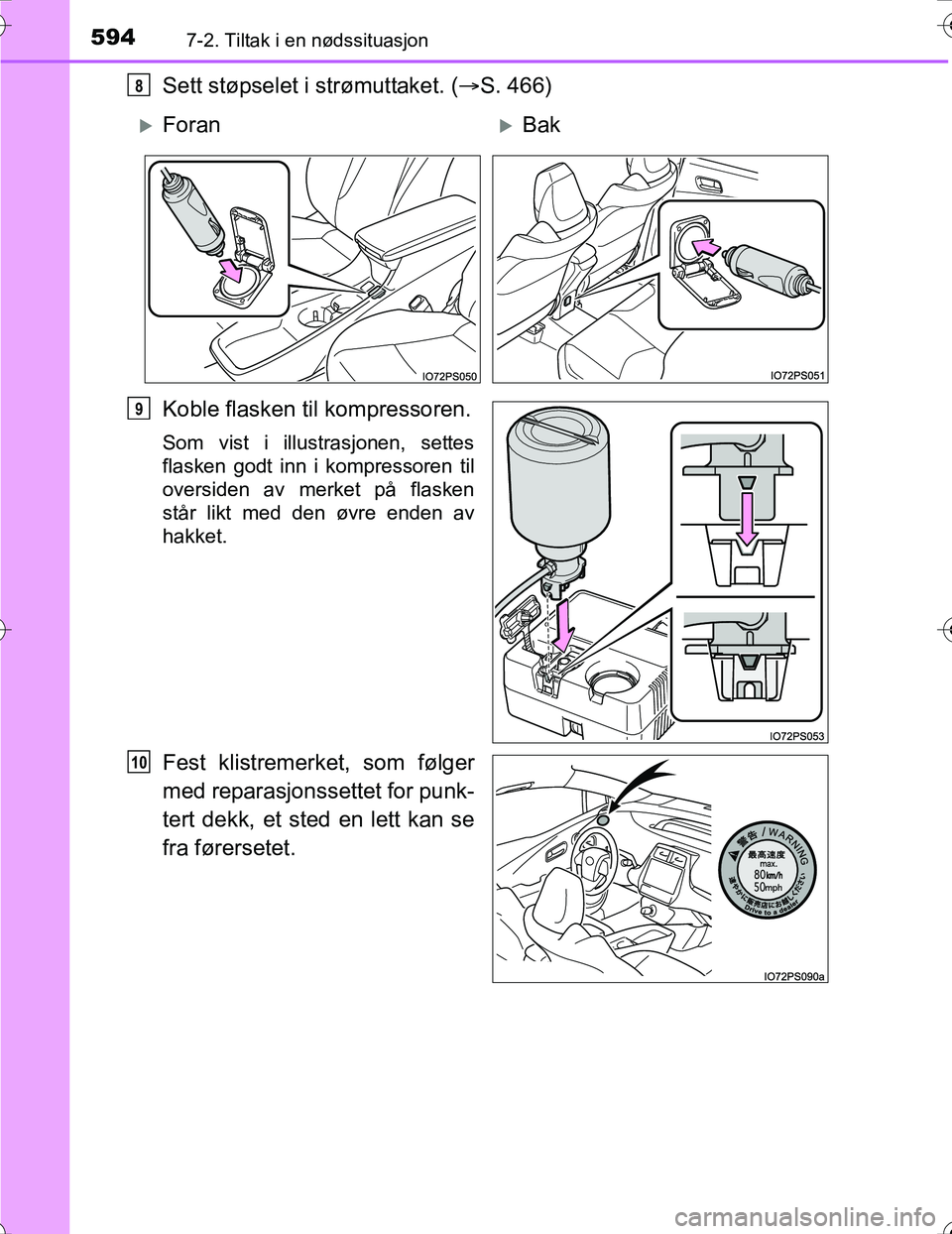

Sett støpselet i strømuttaket. (S. 466)
Koble flasken til kompressoren.
Som vist i illustrasjonen, settes
flasken godt inn i kompressoren til
oversiden av merket på flasken
står likt med den øvre enden av
hakket.
Fest klistremerket, som følger
med reparasjonssettet for punk-
tert dekk, et sted en lett kan se
fra førersetet.
8
ForanBak
9
10
OM47A31NO.book Page 594 Friday, April 8, 2016 10:00 AM

5957-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

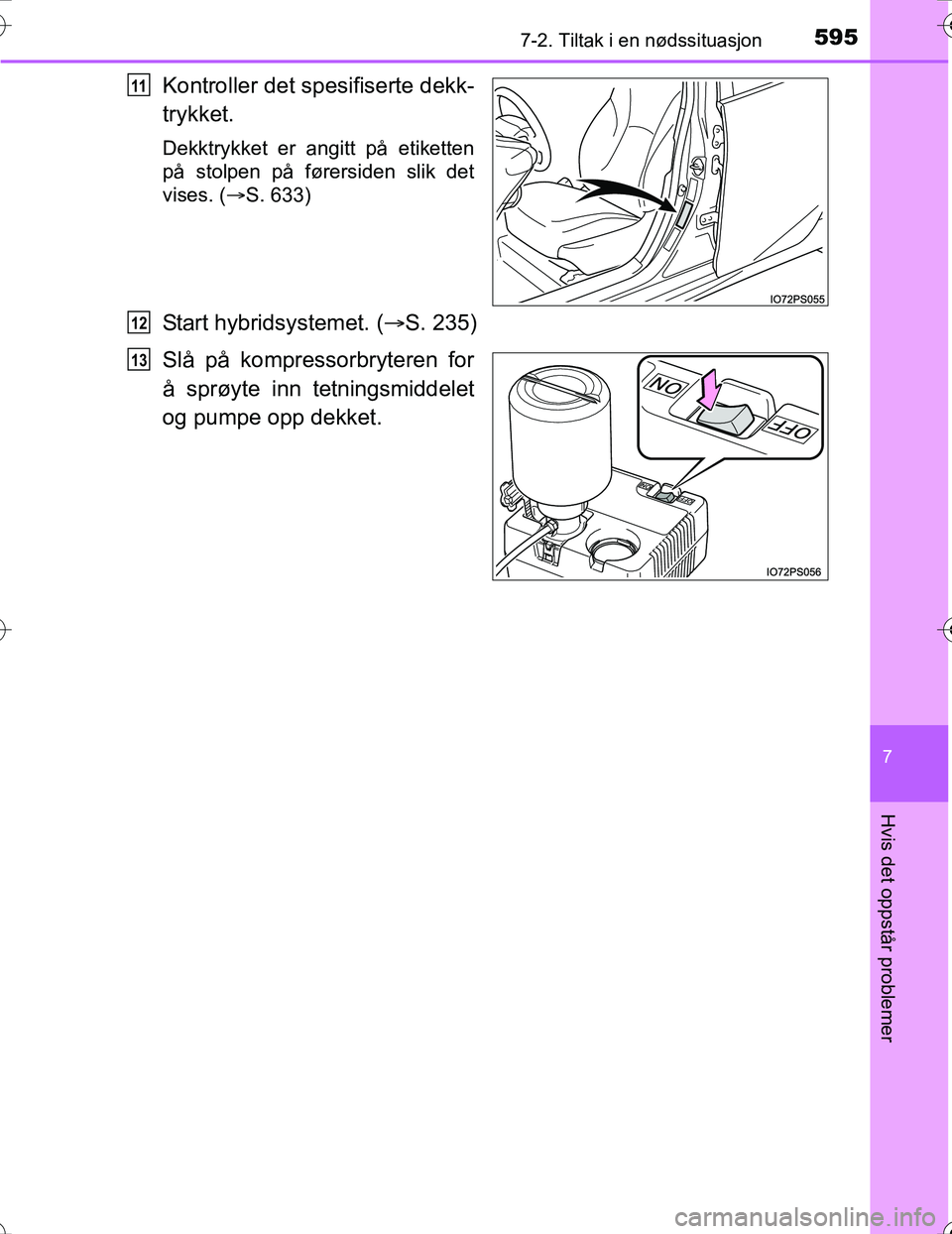

Kontroller det spesifiserte dekk-
trykket.
Dekktrykket er angitt på etiketten
på stolpen på førersiden slik det
vises. ( S. 633)
Start hybridsystemet. ( S. 235)
Slå på kompressorbryteren for
å sprøyte inn tetningsmiddelet
og pumpe opp dekket.
11
12
13
OM47A31NO.book Page 595 Friday, April 8, 2016 10:00 AM

5967-2. Tiltak i en nødssituasjon
OM47A31NO

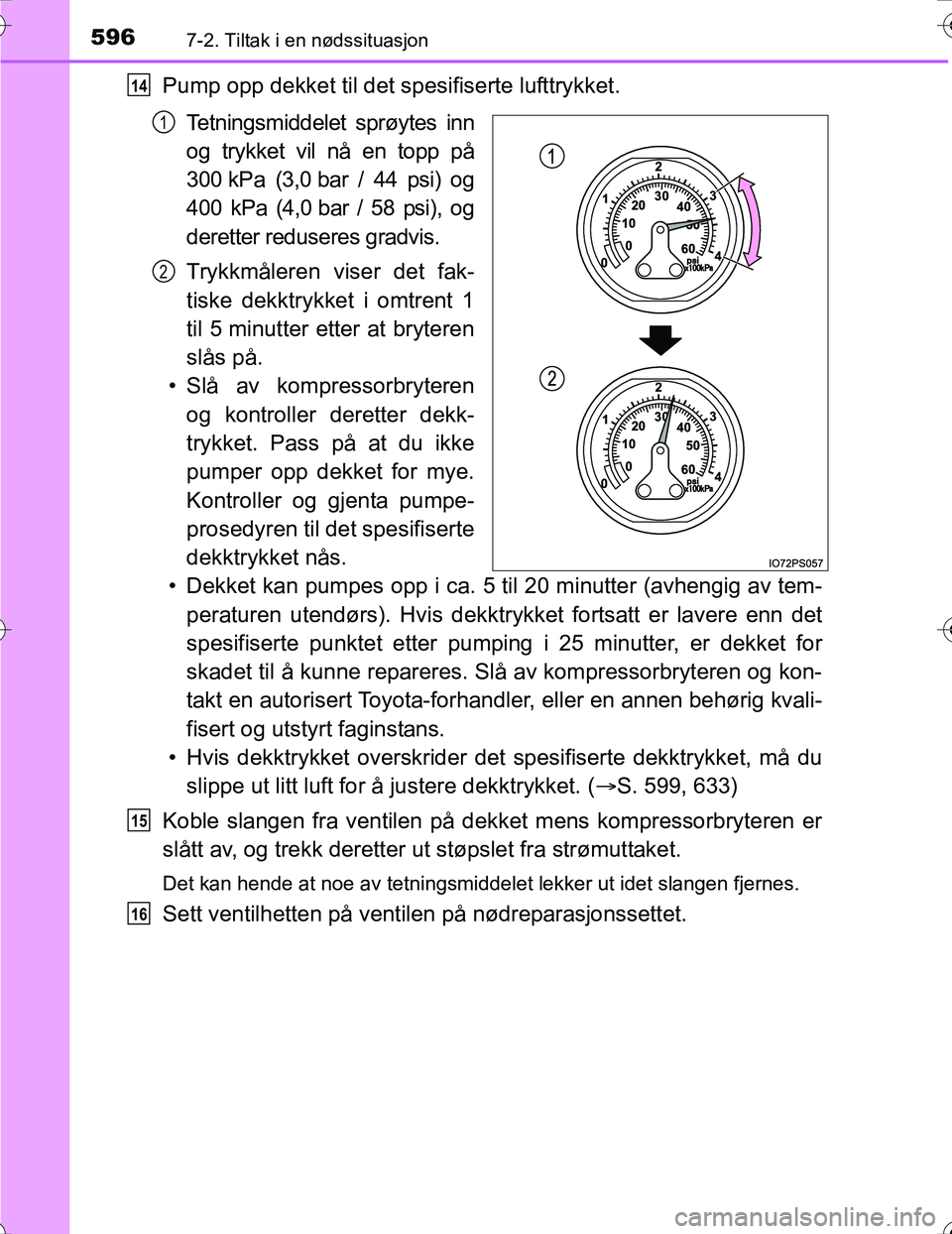

Pump opp dekket til det spesifiserte lufttrykket.
Tetningsmiddelet sprøytes inn
og trykket vil nå en topp på
300 kPa (3,0 bar / 44 psi) og
400 kPa (4,0 bar / 58 psi), og
deretter reduseres gradvis.
Trykkmåleren viser det fak-
tiske dekktrykket i omtrent 1
til 5 minutter etter at bryteren
slås på.
• Slå av kompressorbryteren og kontroller deretter dekk-
trykket. Pass på at du ikke
pumper opp dekket for mye.
Kontroller og gjenta pumpe-
prosedyren til det spesifiserte
dekktrykket nås.
• Dekket kan pumpes opp i ca. 5 til 20 minutter (avhengig av tem- peraturen utendørs). Hv is dekktrykket fortsatt er lavere enn det
spesifiserte punktet etter pumping i 25 minutter, er dekket for
skadet til å kunne repareres. Slå av kompressorbryteren og kon-
takt en autorisert Toyota-forhandler, eller en annen behørig kvali-
fisert og utstyrt faginstans.
• Hvis dekktrykket overskrider det spesifiserte dekktrykket, må du
slippe ut litt luft for å justere dekktrykket. ( S. 599, 633)
Koble slangen fra ventilen på dekket mens kompressorbryteren er
slått av, og trekk deretter ut støpslet fra strømuttaket.
Det kan hende at noe av tetningsmiddelet lekker ut idet slangen fjernes.
Sett ventilhetten på ventile n på nødreparasjonssettet.
14
1
2
15
16
OM47A31NO.book Page 596 Friday, April 8, 2016 10:00 AM

5977-2. Tiltak i en nødssituasjon
OM47A31NO
7
Hvis det oppstår problemer

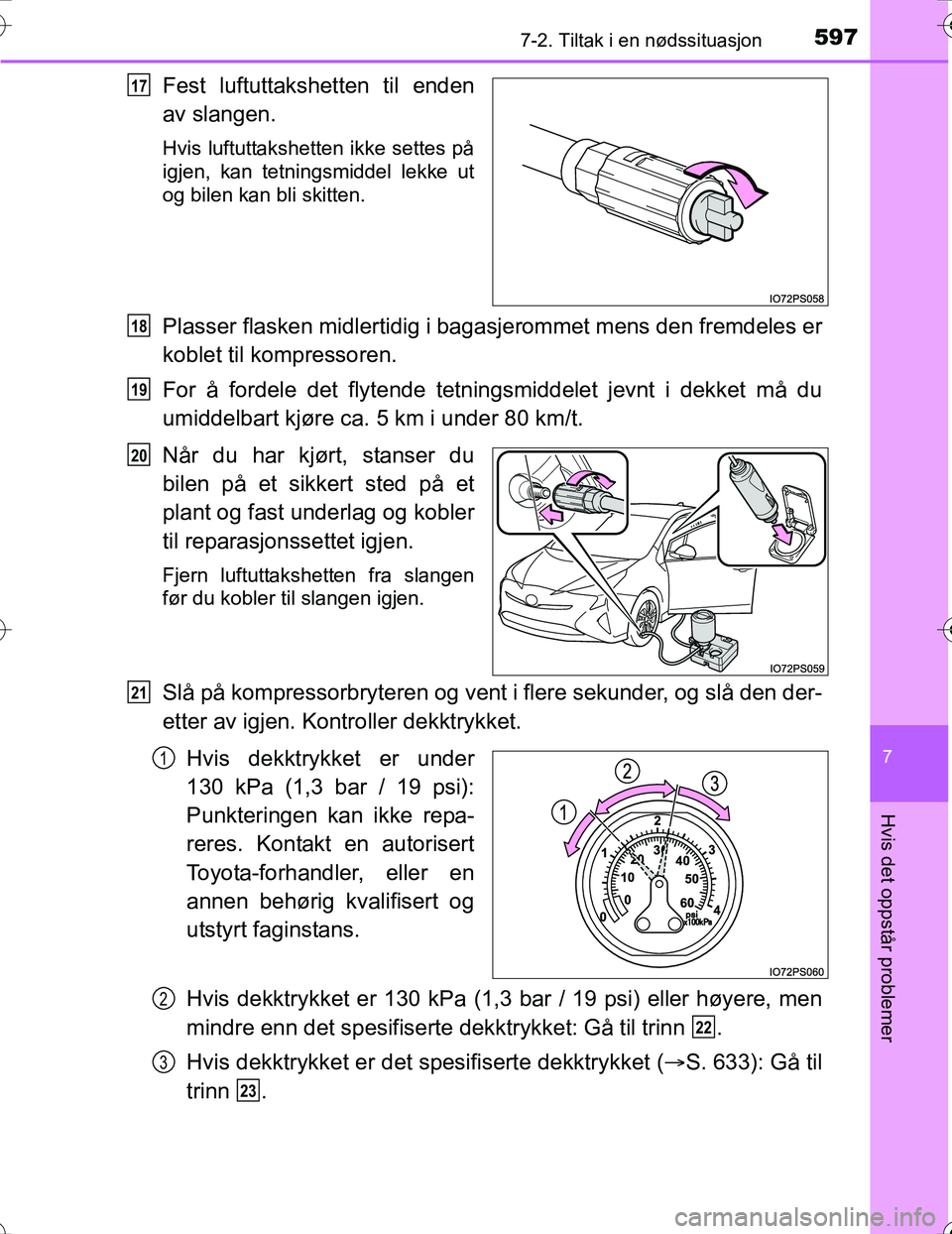

Fest luftuttakshetten til enden
av slangen.
Hvis luftuttakshetten ikke settes på
igjen, kan tetningsmiddel lekke ut
og bilen kan bli skitten.
Plasser flasken midlertidig i bagasjerommet mens den fremdeles er
koblet til kompressoren.
For å fordele det flytende tetningsmiddelet jevnt i dekket må du
umiddelbart kjøre ca. 5 km i under 80 km/t.
Når du har kjørt, stanser du
bilen på et sikkert sted på et
plant og fast underlag og kobler
til reparasjonssettet igjen.
Fjern luftuttakshetten fra slangen
før du kobler til slangen igjen.
Slå på kompressorbryteren og vent i flere sekunder, og slå den der-
etter av igjen. Kontroller dekktrykket.
Hvis dekktrykket er under
130 kPa (1,3 bar / 19 psi):
Punkteringen kan ikke repa-
reres. Kontakt en autorisert
Toyota-forhandler, eller en
annen behørig kvalifisert og
utstyrt faginstans.
Hvis dekktrykket er 130 kPa (1,3 bar / 19 psi) eller høyere, men
mindre enn det spesifiserte dekktrykket: Gå til trinn .
Hvis dekktrykket er det sp esifiserte dekktrykket (S. 633): Gå til
trinn .
17
18
19
20
21
1
2
22
3
23
OM47A31NO.book Page 597 Friday, April 8, 2016 10:00 AM

5987-2. Tiltak i en nødssituasjon
OM47A31NO

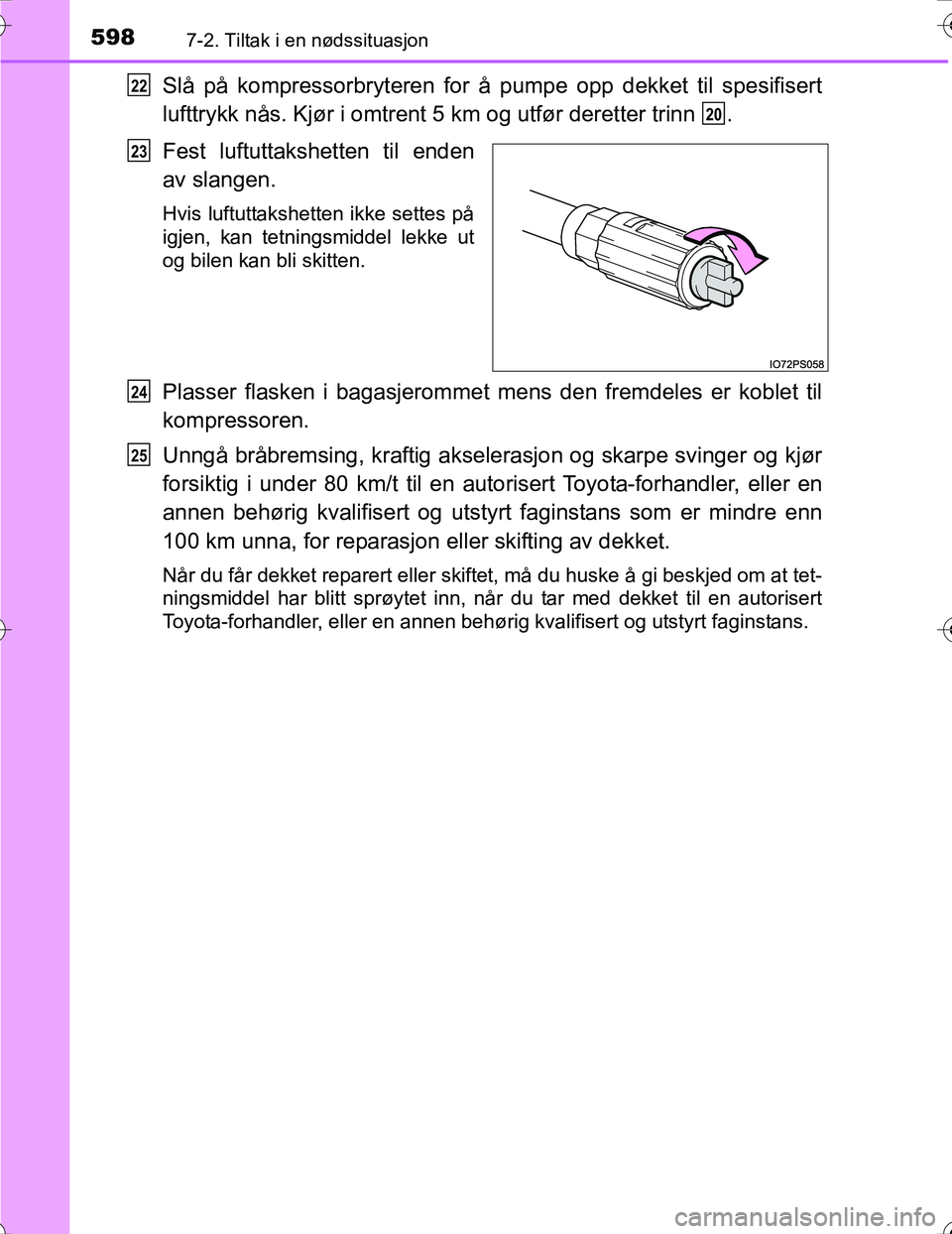

Slå på kompressorbryteren for å pumpe opp dekket til spesifisert
lufttrykk nås. Kjør i omtrent 5 km og utfør deretter trinn .
Fest luftuttakshetten til enden
av slangen.
Hvis luftuttakshetten ikke settes på
igjen, kan tetningsmiddel lekke ut
og bilen kan bli skitten.
Plasser flasken i bagasjerommet mens den fremdeles er koblet til
kompressoren.
Unngå bråbremsing, kraftig akselerasjon og skarpe svinger og kjør
forsiktig i under 80 km/t til en autorisert Toyota-forhandler, eller en
annen behørig kvalifisert og utstyrt faginstans som er mindre enn
100 km unna, for reparasjon eller skifting av dekket.
Når du får dekket reparert eller skiftet, må du huske å gi beskjed om at tet-
ningsmiddel har blitt sprøytet inn, når du tar med dekket til en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
22
20
23
24
25
