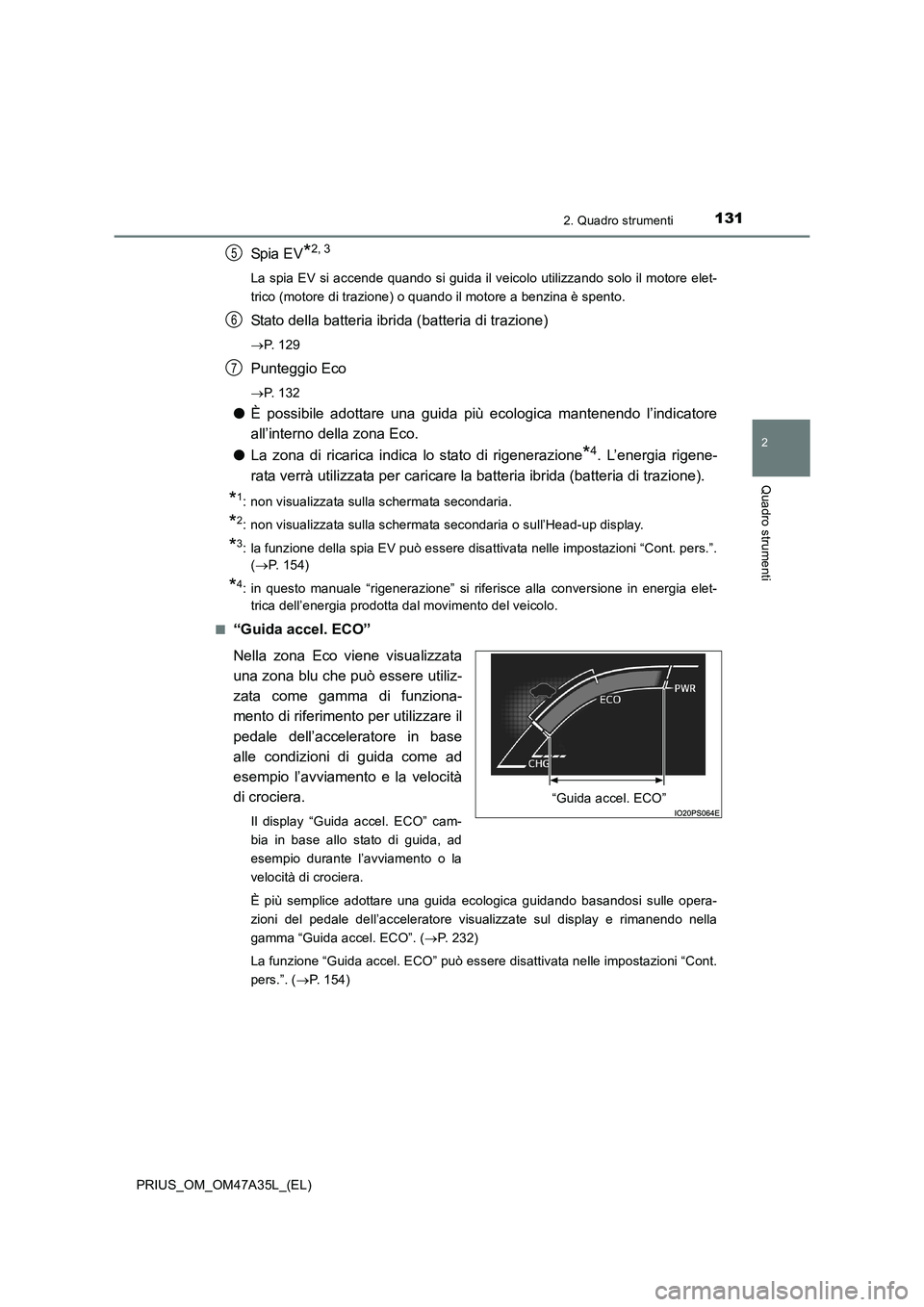

1312. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
Spia E V*2, 3
La spia EV si accende quando si guida il veicolo utilizzando solo il motore elet-
trico (motore di trazione) o quando il motore a benzina è spento.
Stato della batteria ibrida (batteria di trazione)
→P. 1 2 9
Punteggio Eco
→P. 1 3 2
● È possibile adottare una guida più ecologica mantenendo l’indicatore
all’interno della zona Eco.
● La zona di ricarica indica lo stato di rigenerazione
*4. L’energia rigene-
rata verrà utilizzata per caricare la batteria ibrida (batteria di trazione).
*1: non visualizzata sulla schermata secondaria.
*2: non visualizzata sulla schermata secondaria o sull’Head-up display.
*3: la funzione della spia EV può essere disattivata nelle impostazioni “Cont. pers.”. (→ P. 154)
*4: in questo manuale “rigenerazione” si riferisce alla conversione in energia elet-
trica dell’energia prodotta dal movimento del veicolo.
■
“Guida accel. ECO”
Nella zona Eco viene visualizzata
una zona blu che può essere utiliz-
zata come gamma di funziona-
mento di riferimento per utilizzare il
pedale dell’acceleratore in base
alle condizioni di guida come ad
esempio l’avviamento e la velocità
di crociera.
Il display “Guida accel. ECO” cam-
bia in base allo stato di guida, ad
esempio durante l’avviamento o la
velocità di crociera.
È più semplice adottare una guida ecologica guidando basandosi sulle opera-
zioni del pedale dell’acceleratore visualizzate sul display e rimanendo nella
gamma “Guida accel. ECO”. ( →P. 232)
La funzione “Guida accel. ECO” può essere disattivata nelle impostazioni “Cont.
pers.”. ( →P. 154)
5
6
7
“Guida accel. ECO”

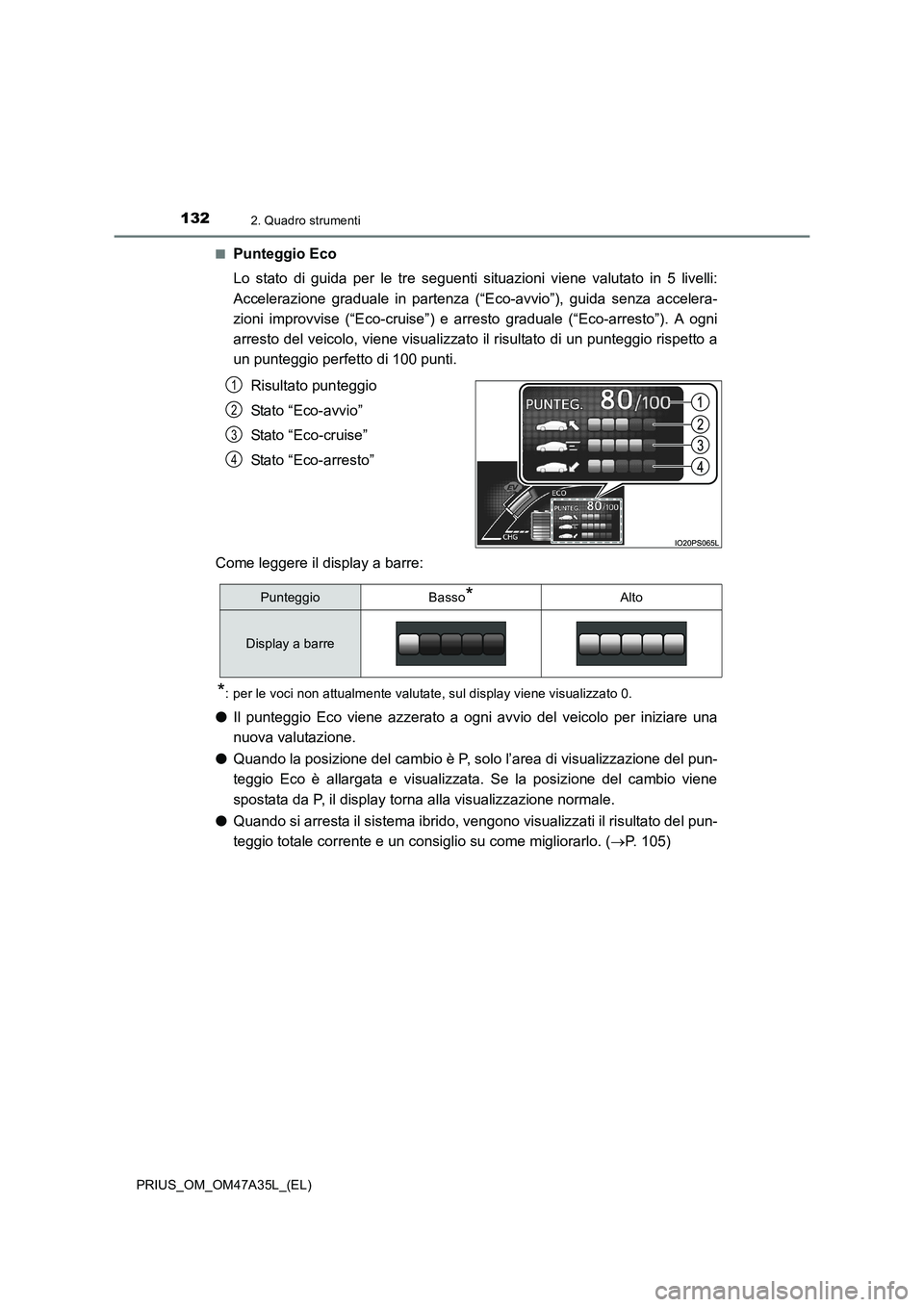

1322. Quadro strumenti
PRIUS_OM_OM47A35L_(EL)■
Punteggio Eco
Lo stato di guida per le tre seguenti situazioni viene valutato in 5 livelli:
Accelerazione graduale in partenza (“Eco-avvio”), guida senza accelera-
zioni improvvise (“Eco-cruise”) e arresto graduale (“Eco-arresto”). A ogni
arresto del veicolo, viene visualizzato il risultato di un punteggio rispetto a
un punteggio perfetto di 100 punti.
Risultato punteggio
Stato “Eco-avvio”
Stato “Eco-cruise”
Stato “Eco-arresto”
Come leggere il display a barre:
*: per le voci non attualmente valutate, sul display viene visualizzato 0.
● Il punteggio Eco viene azzerato a ogni avvio del veicolo per iniziare una
nuova valutazione.
● Quando la posizione del cambio è P, solo l’area di visualizzazione del pun-
teggio Eco è allargata e visualizzata. Se la posizione del cambio viene
spostata da P, il display torna alla visualizzazione normale.
● Quando si arresta il sistema ibrido, vengono visualizzati il risultato del pun-
teggio totale corrente e un consiglio su come migliorarlo. ( →P. 105)
1
2
3
4
PunteggioBasso*Alto
Display a barre

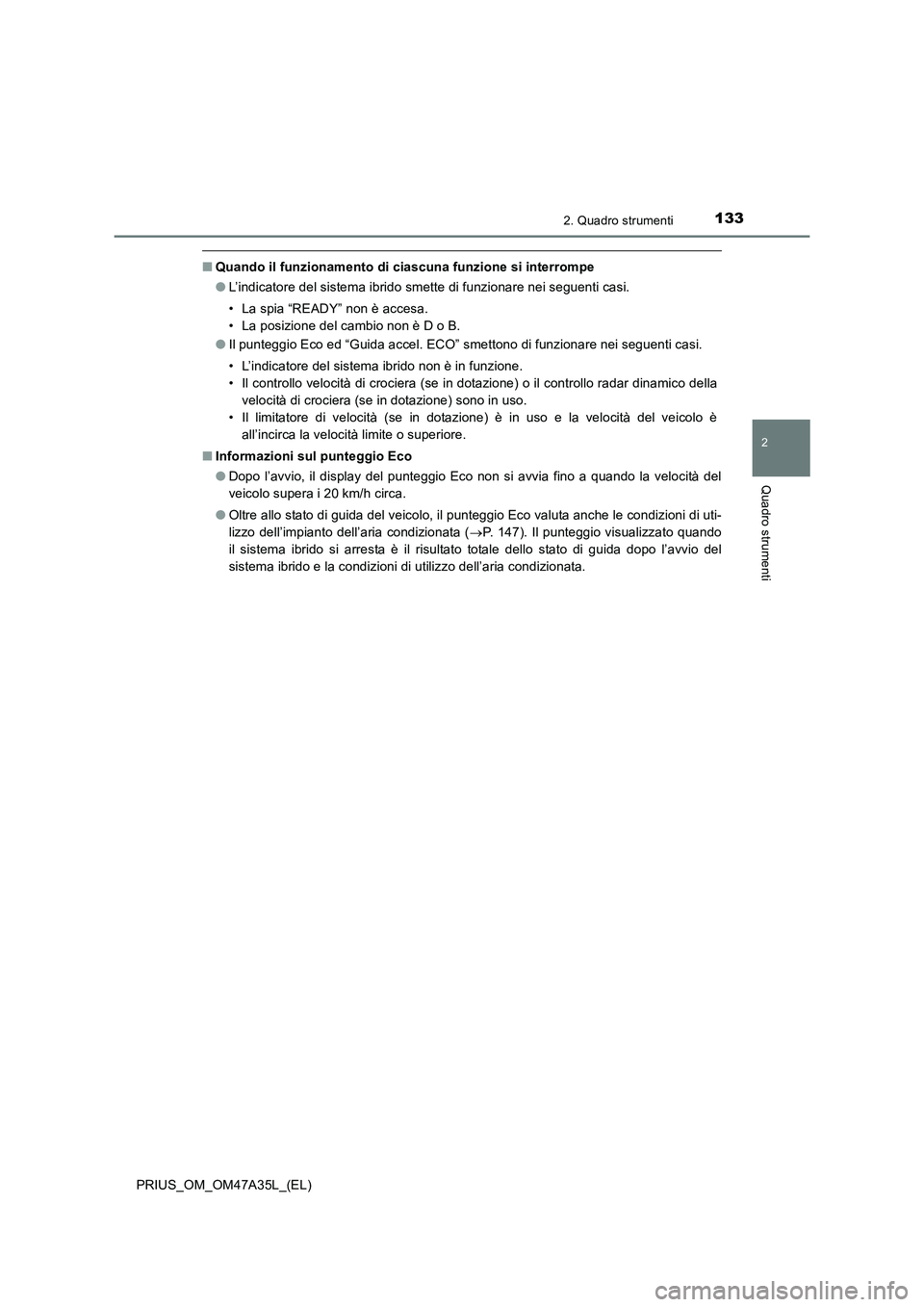

1332. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
■Quando il funzionamento di ciascuna funzione si interrompe
●L’indicatore del sistema ibrido smette di funzionare nei seguenti casi.
• La spia “READY” non è accesa.
• La posizione del cambio non è D o B.
● Il punteggio Eco ed “Guida accel. ECO” smettono di funzionare nei seguenti casi.
• L’indicatore del sistema ibrido non è in funzione.
• Il controllo velocità di crociera (se in dotazione) o il controllo radar dinamico della
velocità di crociera (se in dotazione) sono in uso.
• Il limitatore di velocità (se in dotazione) è in uso e la velocità del veicolo è
all’incirca la velocità limite o superiore.
■ Informazioni sul punteggio Eco
●Dopo l’avvio, il display del punteggio Eco non si avvia fino a quando la velocità del
veicolo supera i 20 km/h circa.
● Oltre allo stato di guida del veicolo, il punteggio Eco valuta anche le condizioni di uti-
lizzo dell’impianto dell’aria condizionata ( →P. 147). Il punteggio visualizzato quando
il sistema ibrido si arresta è il risultato totale dello stato di guida dopo l’avvio del
sistema ibrido e la condizioni di utilizzo dell’aria condizionata.

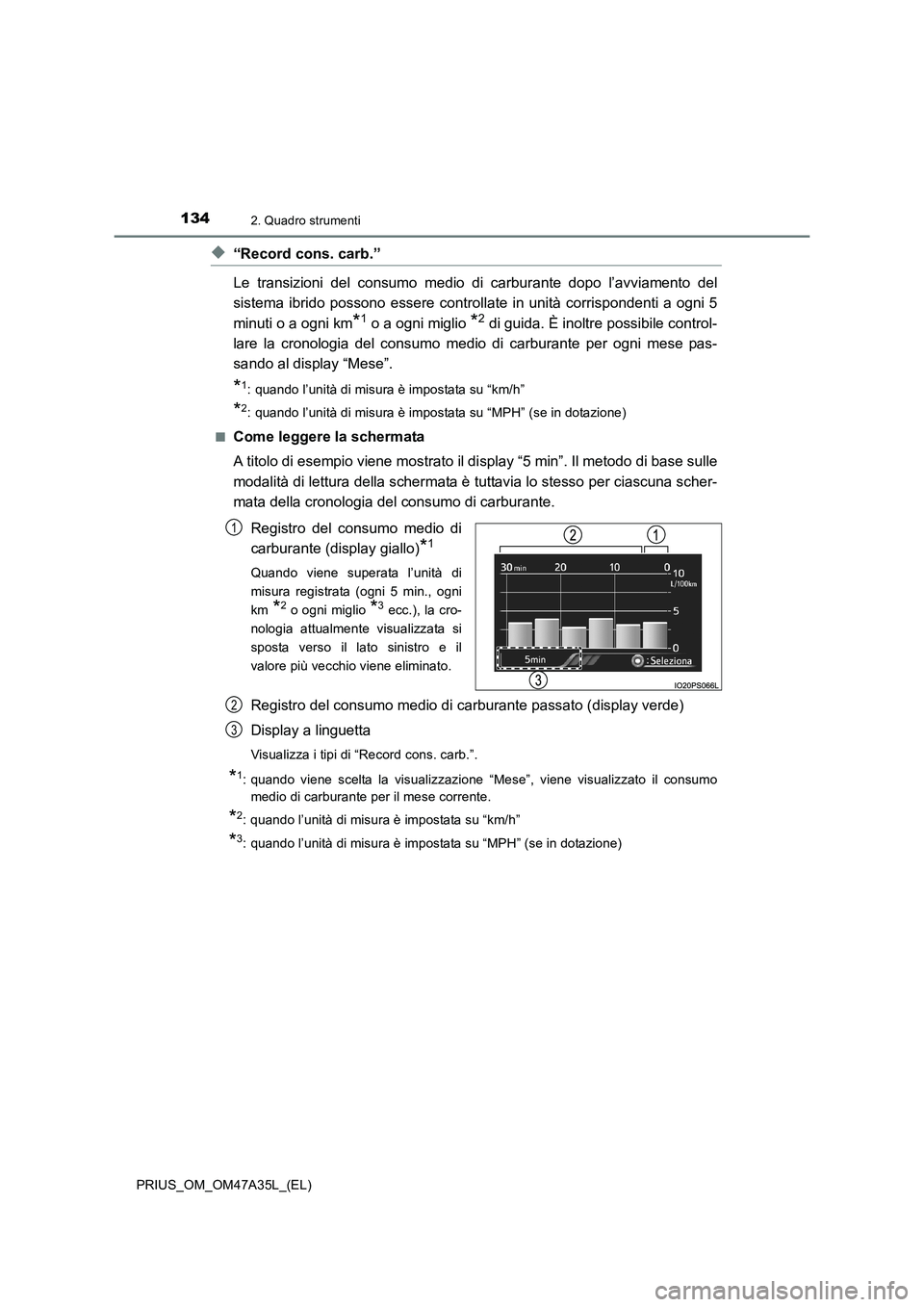

1342. Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
◆“Record cons. carb.”
Le transizioni del consumo medio di carburante dopo l’avviamento del
sistema ibrido possono essere controllate in unità corrispondenti a ogni 5
minuti o a ogni km
*1 o a ogni miglio *2 di guida. È inoltre possibile control-
lare la cronologia del consumo medio di carburante per ogni mese pas-
sando al display “Mese”.
*1: quando l’unità di misura è impostata su “km/h”
*2: quando l’unità di misura è impostata su “MPH” (se in dotazione)
■
Come leggere la schermata
A titolo di esempio viene mostrato il di splay “5 min”. Il metodo di base sulle
modalità di lettura della schermata è tuttavia lo stesso per ciascuna scher-
mata della cronologia del consumo di carburante.
Registro del consumo medio di
carburante (display giallo)
*1
Quando viene superata l’unità di
misura registrata (ogni 5 min., ogni
km
*2 o ogni miglio *3 ecc.), la cro-
nologia attualmente visualizzata si
sposta verso il lato sinistro e il
valore più vecchio viene eliminato.
Registro del consumo medio di ca rburante passato (display verde)
Display a linguetta
Visualizza i tipi di “Record cons. carb.”.
*1: quando viene scelta la visualizzazione “Mese”, viene visualizzato il consumo medio di carburante per il mese corrente.
*2: quando l’unità di misura è impostata su “km/h”
*3: quando l’unità di misura è impostata su “MPH” (se in dotazione)
1
2
3

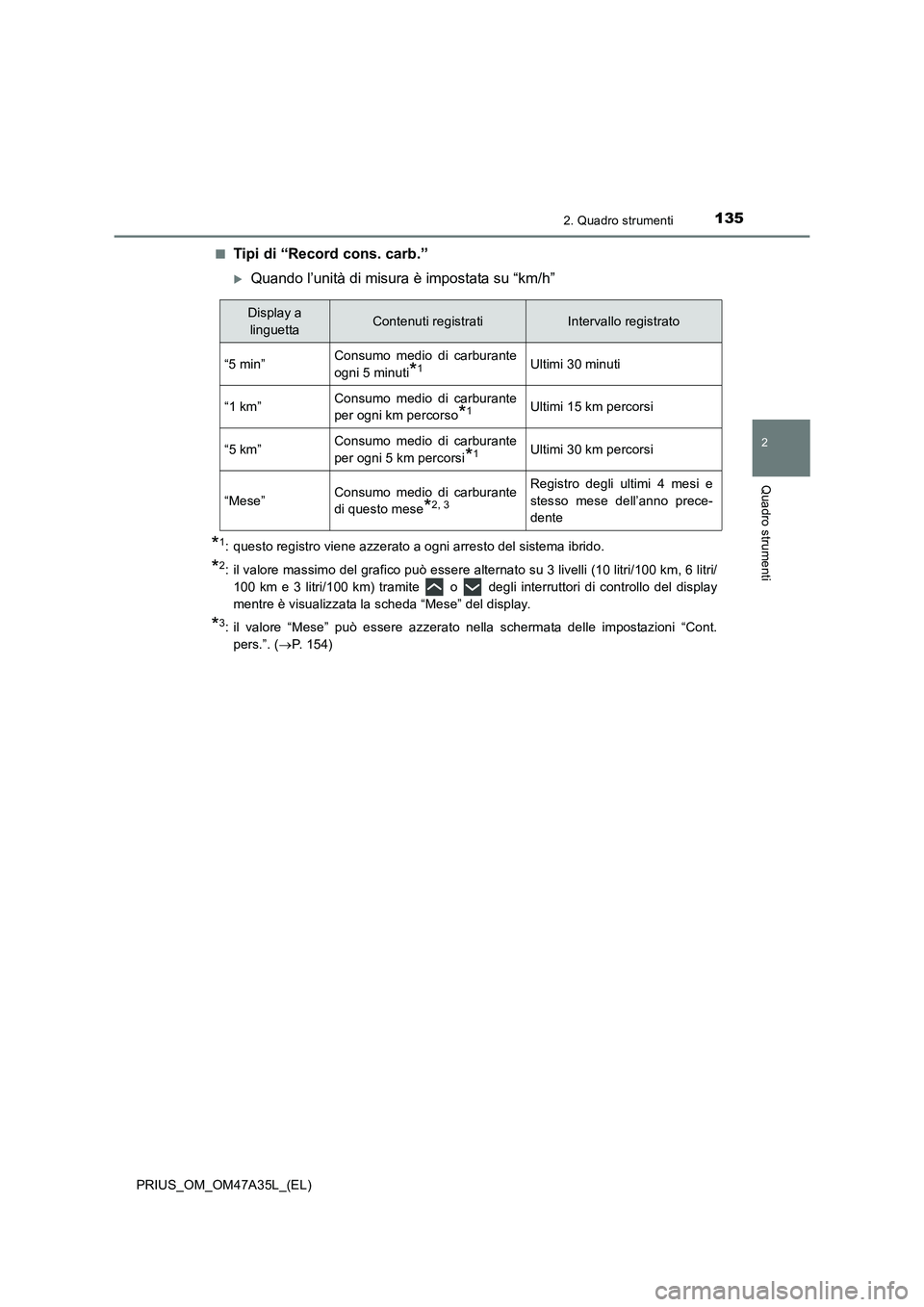

1352. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47A35L_(EL)■
Tipi di “Record cons. carb.”
XQuando l’unità di misura è impostata su “km/h”
*1: questo registro viene azzerato a ogni arresto del sistema ibrido.
*2: il valore massimo del grafico può essere alternato su 3 livelli (10 litri/100 km, 6 litri/
100 km e 3 litri/100 km) tramite o degli interruttori di controllo del display
mentre è visualizzata la scheda “Mese” del display.
*3: il valore “Mese” può essere azzerato nella schermata delle impostazioni “Cont.pers.”. ( →P. 154)
Display a
linguettaContenuti registratiIntervallo registrato
“5 min”Consumo medio di carburante
ogni 5 minuti
*1Ultimi 30 minuti
“1 km”Consumo medio di carburante
per ogni km percorso
*1Ultimi 15 km percorsi
“5 km”Consumo medio di carburante
per ogni 5 km percorsi
*1Ultimi 30 km percorsi
“Mese”Consumo medio di carburante
di questo mese
*2, 3
Registro degli ultimi 4 mesi e
stesso mese dell’anno prece-
dente

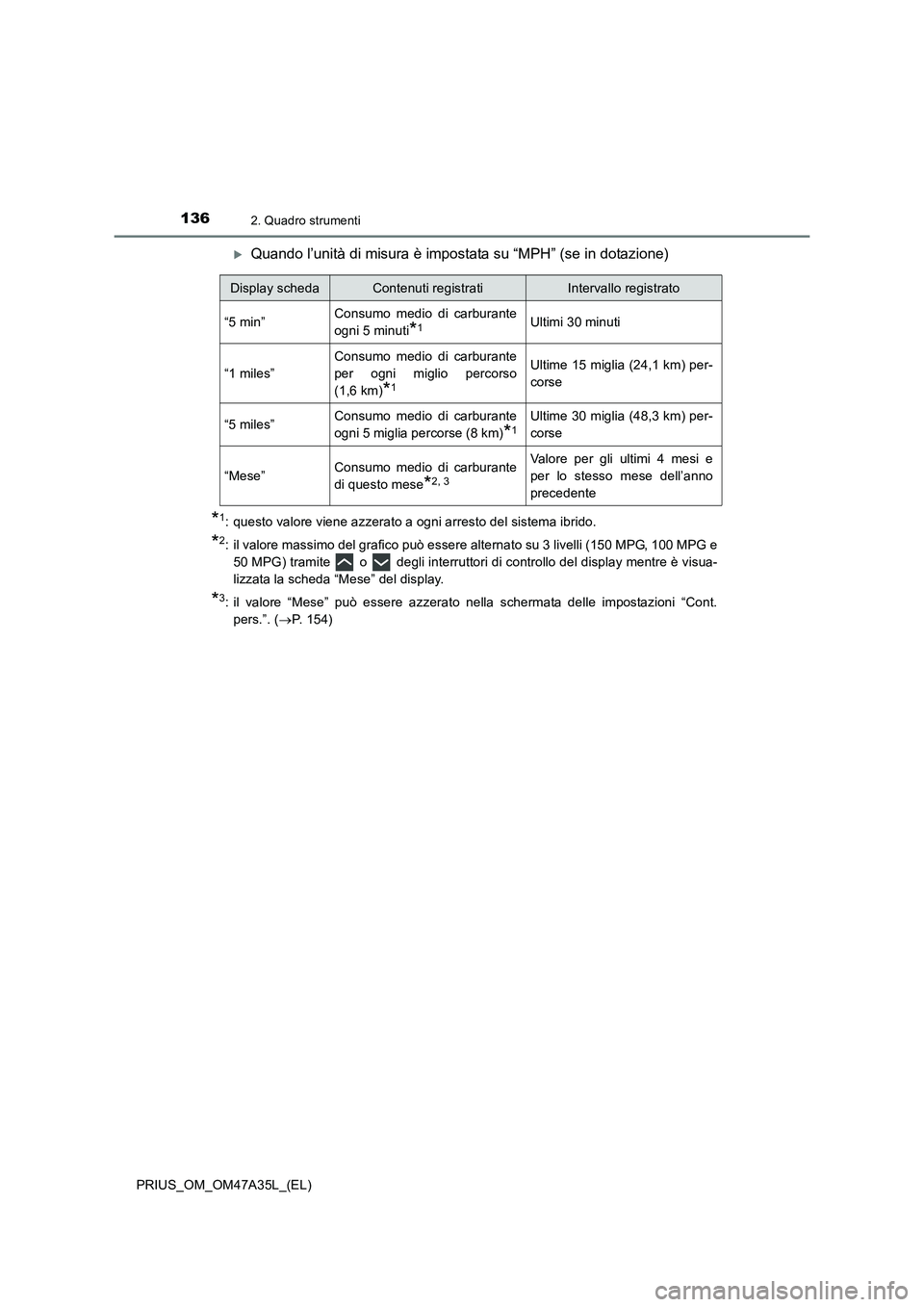

1362. Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
XQuando l’unità di misura è impostata su “MPH” (se in dotazione)
*1: questo valore viene azzerato a ogni arresto del sistema ibrido.
*2: il valore massimo del grafico può essere alternato su 3 livelli (150 MPG, 100 MPG e50 MPG) tramite o degli interruttori di controllo del display mentre è visua-
lizzata la scheda “Mese” del display.
*3: il valore “Mese” può essere azzerato nella schermata delle impostazioni “Cont.pers.”. ( →P. 154)
Display schedaContenuti registratiIntervallo registrato
“5 min”Consumo medio di carburante
ogni 5 minuti
*1Ultimi 30 minuti
“1 miles”
Consumo medio di carburante
per ogni miglio percorso
(1,6 km)
*1
Ultime 15 miglia (24,1 km) per-
corse
“5 miles”Consumo medio di carburante
ogni 5 miglia percorse (8 km)
*1Ultime 30 miglia (48,3 km) per-
corse
“Mese”Consumo medio di carburante
di questo mese
*2, 3
Valore per gli ultimi 4 mesi e
per lo stesso mese dell’anno
precedente

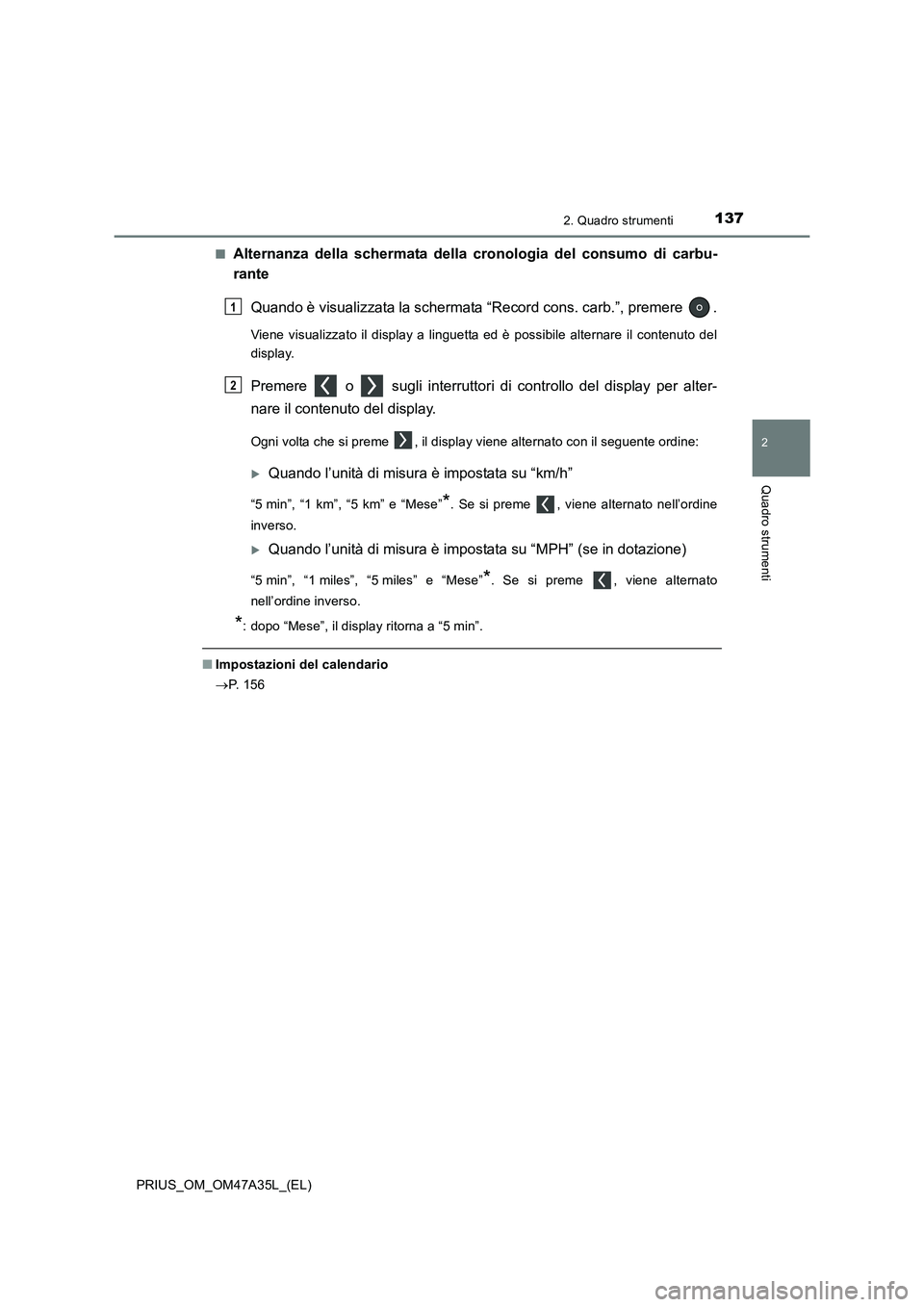

1372. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47A35L_(EL)■
Alternanza della schermata della cronologia del consumo di carbu-
rante
Quando è visualizzata la schermata “Record cons. carb.”, premere .
Viene visualizzato il display a linguetta ed è possibile alternare il contenuto del
display.
Premere o sugli interruttori di controllo del display per alter-
nare il contenuto del display.
Ogni volta che si preme , il display viene alternato con il seguente ordine:
XQuando l’unità di misura è impostata su “km/h”
“5 min”, “1 km”, “5 km” e “Mese”*. Se si preme , viene alternato nell’ordine
inverso.
XQuando l’unità di misura è impostata su “MPH” (se in dotazione)
“5 min”, “1 miles”, “5 miles” e “Mese”*. Se si preme , viene alternato
nell’ordine inverso.
*: dopo “Mese”, il display ritorna a “5 min”.
■ Impostazioni del calendario
→P. 1 5 6
1
2

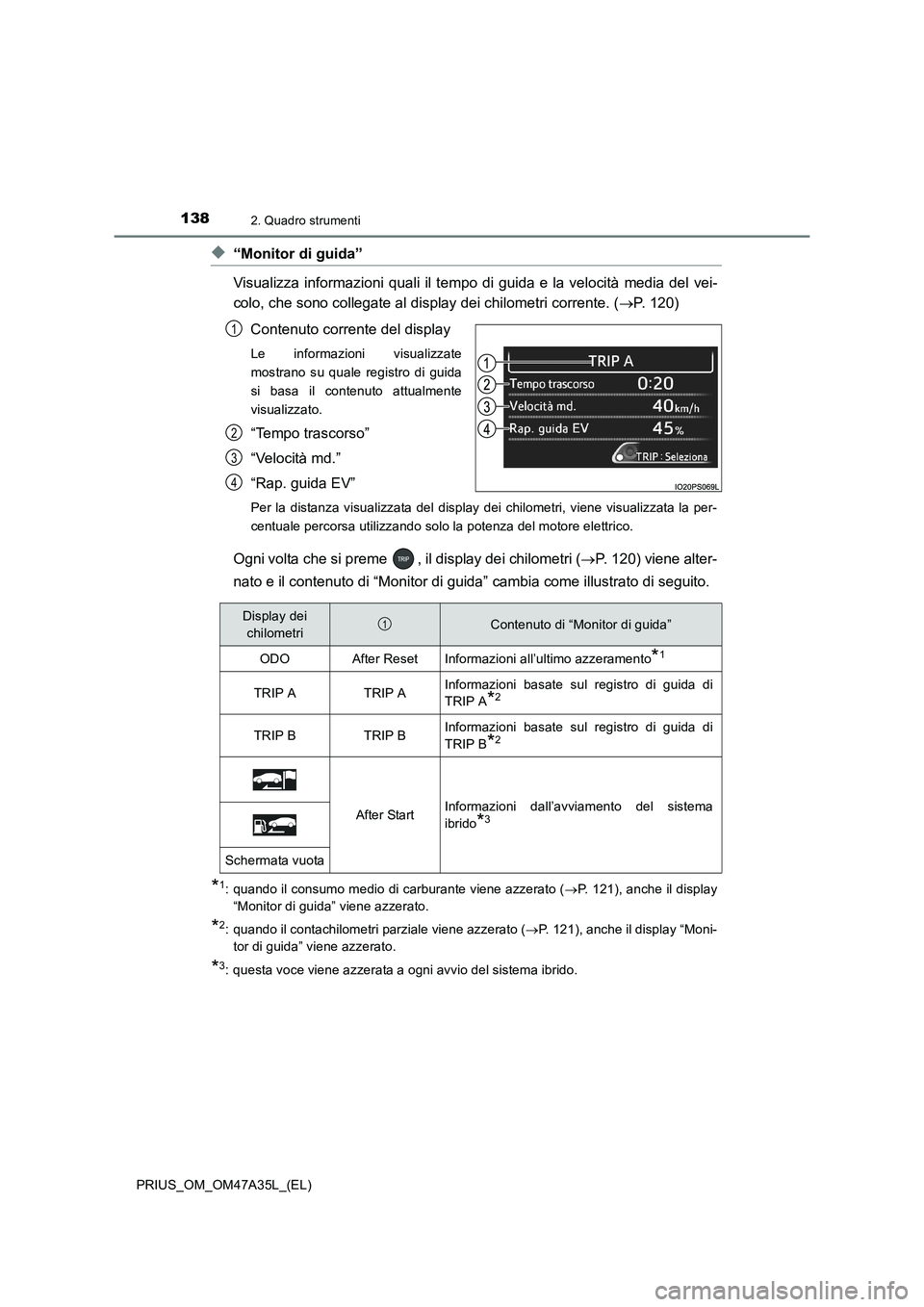

1382. Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
◆“Monitor di guida”
Visualizza informazioni quali il tempo di guida e la velocità media del vei-
colo, che sono collegate al display dei chilometri corrente. (→P. 120)
Contenuto corrente del display
Le informazioni visualizzate
mostrano su quale registro di guida
si basa il contenuto attualmente
visualizzato.
“Tempo trascorso”
“Velocità md.”
“Rap. guida EV”
Per la distanza visualizzata del display dei chilometri, viene visualizzata la per-
centuale percorsa utilizzando solo la potenza del motore elettrico.
Ogni volta che si preme , il display dei chilometri ( →P. 120) viene alter-
nato e il contenuto di “Monitor di guida” cambia come illustrato di seguito.
*1: quando il consumo medio di carburante viene azzerato ( →P. 121), anche il display
“Monitor di guida” viene azzerato.
*2: quando il contachilometri parziale viene azzerato ( →P. 121), anche il display “Moni-
tor di guida” viene azzerato.
*3: questa voce viene azzerata a ogni avvio del sistema ibrido.
1
2
3
4
Display dei chilometriContenuto di “Monitor di guida”
ODOAfter ResetInformazioni all’ultimo azzeramento*1
TRIP ATRIP AInformazioni basate sul registro di guida di
TRIP A
*2
TRIP BTRIP BInformazioni basate sul registro di guida di
TRIP B
*2
After StartInformazioni dall’avviamento del sistema
ibrido
*3
Schermata vuota
1

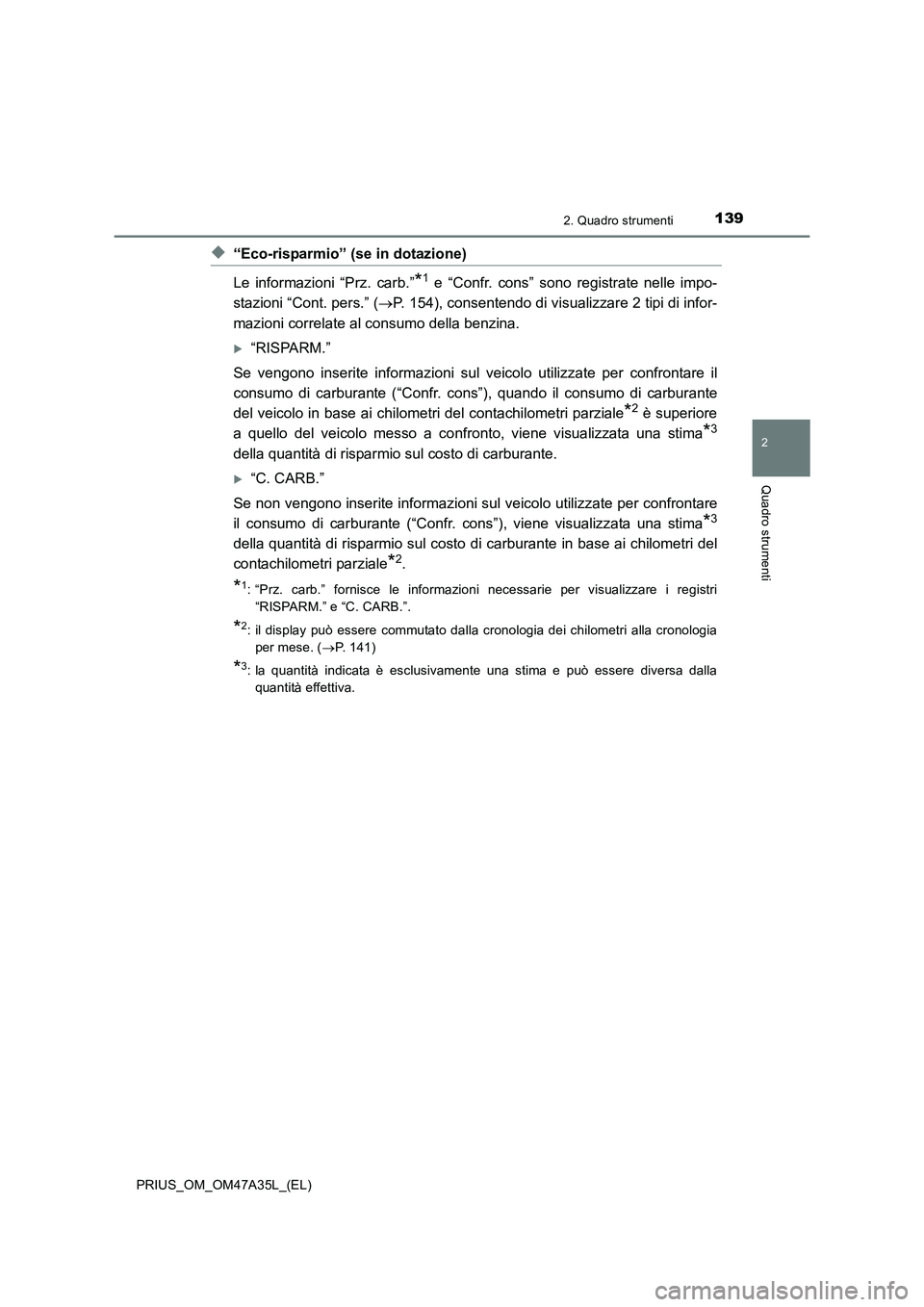

1392. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47A35L_(EL)
◆“Eco-risparmio” (se in dotazione)
Le informazioni “Prz. carb.”
*1 e “Confr. cons” sono registrate nelle impo-
stazioni “Cont. pers.” ( →P. 154), consentendo di visualizzare 2 tipi di infor-
mazioni correlate al consumo della benzina.
X“RISPARM.”
Se vengono inserite informazioni sul veicolo utilizzate per confrontare il
consumo di carburante (“Confr. cons”), quando il consumo di carburante
del veicolo in base ai chilometri del contachilometri parziale
*2 è superiore
a quello del veicolo messo a confronto, viene visualizzata una stima
*3
della quantità di risparmio sul costo di carburante.
X“C. CARB.”
Se non vengono inserite informazioni sul veicolo utilizzate per confrontare
il consumo di carburante (“Confr. cons”), viene visualizzata una stima
*3
della quantità di risparmio sul costo di carburante in base ai chilometri del
contachilometri parziale
*2.
*1: “Prz. carb.” fornisce le informazioni necessarie per visualizzare i registri “RISPARM.” e “C. CARB.”.
*2: il display può essere commutato dalla cronologia dei chilometri alla cronologiaper mese. ( →P. 141)
*3: la quantità indicata è esclusivamente una stima e può essere diversa dalla
quantità effettiva.

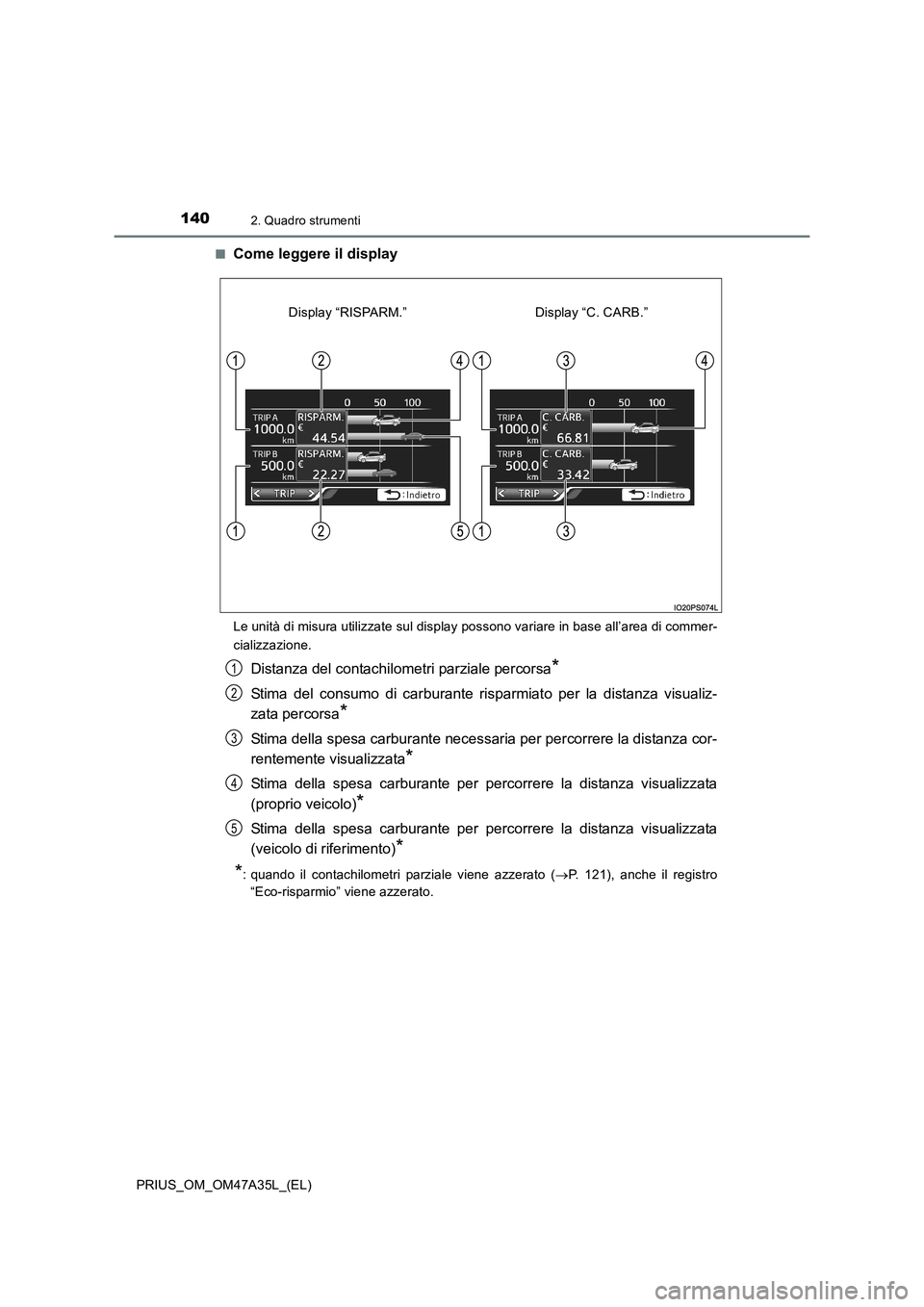

1402. Quadro strumenti
PRIUS_OM_OM47A35L_(EL)■
Come leggere il display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Distanza del contachilometri parziale percorsa*
Stima del consumo di carburante risp
armiato per la distanza visualiz-
zata percorsa
*
Stima della spesa carburante necessaria per percorrere la distanza cor-
rentemente visualizzata
*
Stima della spesa carburante per percorrere la distanza visualizzata
(proprio veicolo)
*
Stima della spesa carburante per percorrere la distanza visualizzata
(veicolo di riferimento)
*
*
: quando il contachilometri parziale viene azzerato ( →P. 121), anche il registro
“Eco-risparmio” viene azzerato.
Display “C. CARB.”
Display “RISPARM.”
1
2
3
4
5
