TOYOTA PRIUS 2017 Betriebsanleitungen (in German)

5916-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)
6
Wartung und Pflege des Fahrzeugs

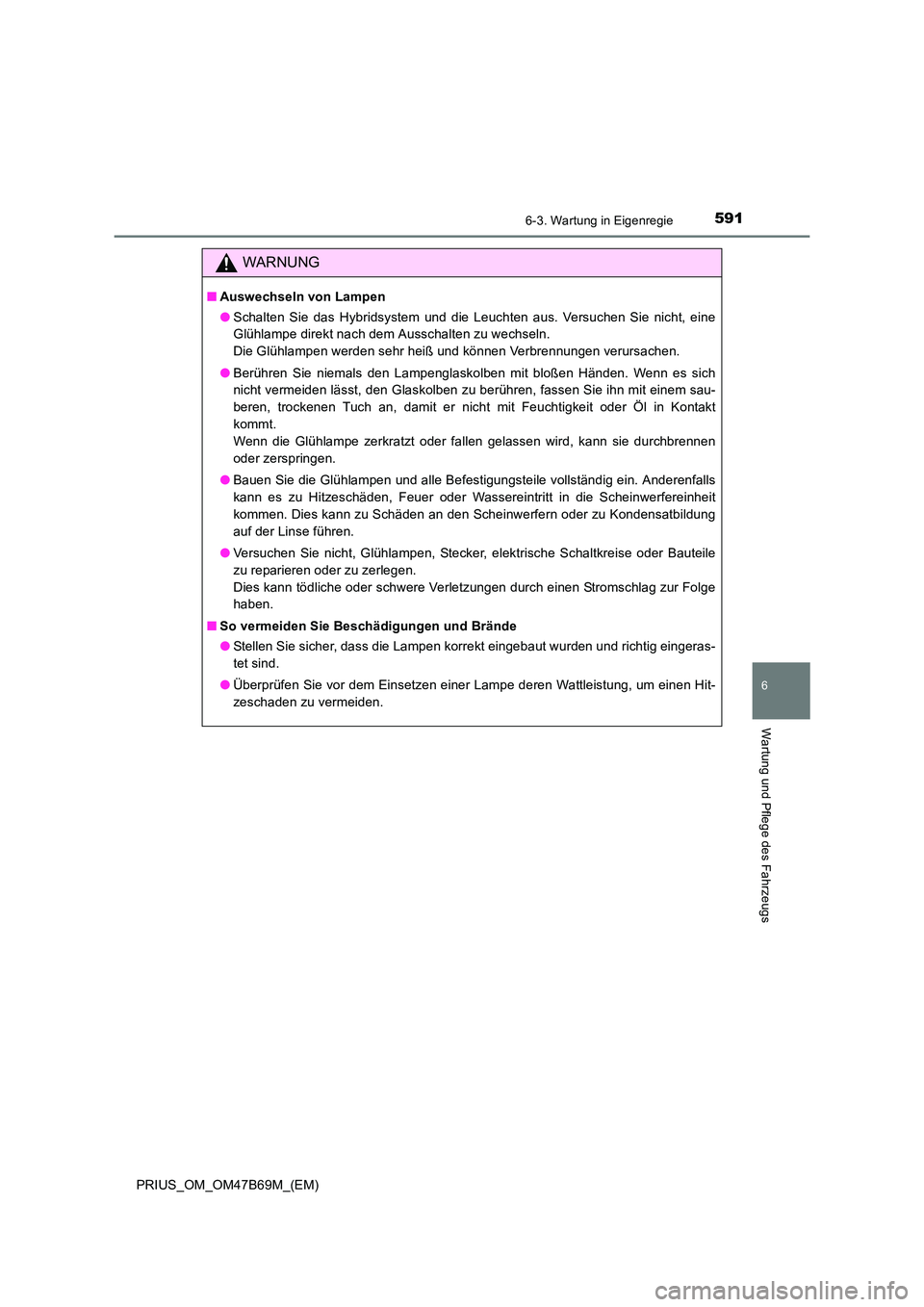

WARNUNG
■Auswechseln von Lampen
●Schalten Sie das Hybridsystem und die Leuchten aus. Versuchen Sie nicht, eine
Glühlampe direkt nach dem Ausschalten zu wechseln.
Die Glühlampen werden sehr heiß und können Verbrennungen verursachen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen
oder zerspringen.
● Bauen Sie die Glühlampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung
auf der Linse führen.
● Versuchen Sie nicht, Glühlampen, Stecker, elektrische Schaltkreise oder Bauteile
zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verletzungen durch einen Stromschlag zur Folge
haben.
■ So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingeras-
tet sind.
● Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hit-
zeschaden zu vermeiden.

5926-3. Wartung in Eigenregie
PRIUS_OM_OM47B69M_(EM)

593

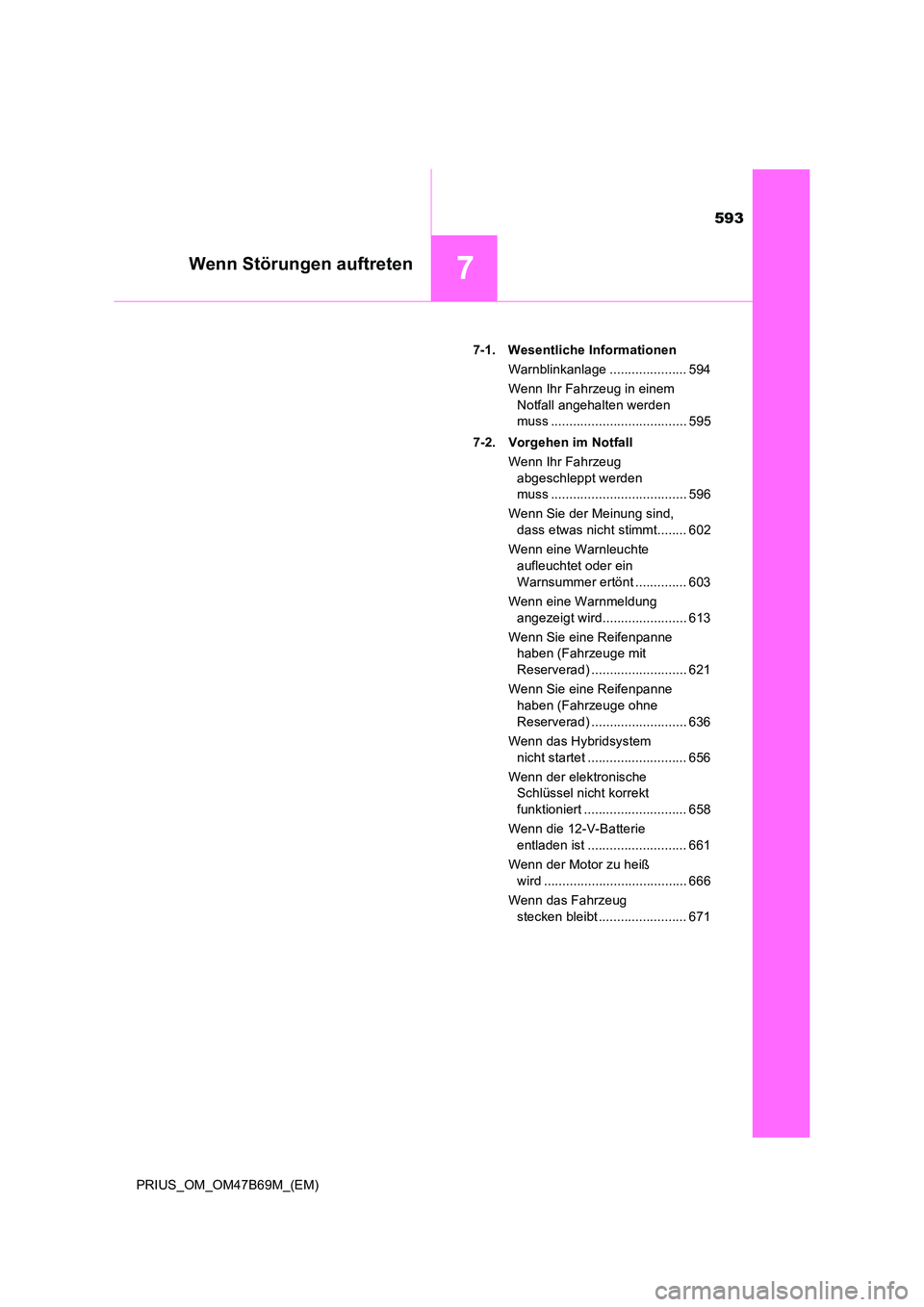

7Wenn Störungen auftreten
PRIUS_OM_OM47B69M_(EM)7-1. Wesentliche Informationen
Warnblinkanlage ..................... 594
Wenn Ihr Fahrzeug in einem Notfall angehalten werden
muss ..................................... 595
7-2. Vorgehen im Notfall Wenn Ihr Fahrzeug abgeschleppt werden
muss ..................................... 596
Wenn Sie der Meinung sind, dass etwas nicht stimmt........ 602
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .............. 603
Wenn eine Warnmeldung angezeigt wird....................... 613
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad) .......................... 621
Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reserverad) .......................... 636
Wenn das Hybridsystem nicht startet ........................... 656
Wenn der elektronische Schlüssel nicht korrekt
funktioniert ............................ 658
Wenn die 12-V-Batterie entladen ist ........................... 661
Wenn der Motor zu heiß wird ....................................... 666
Wenn das Fahrzeug stecken bleibt ........................ 671

5947-1. Wesentliche Informationen
PRIUS_OM_OM47B69M_(EM)

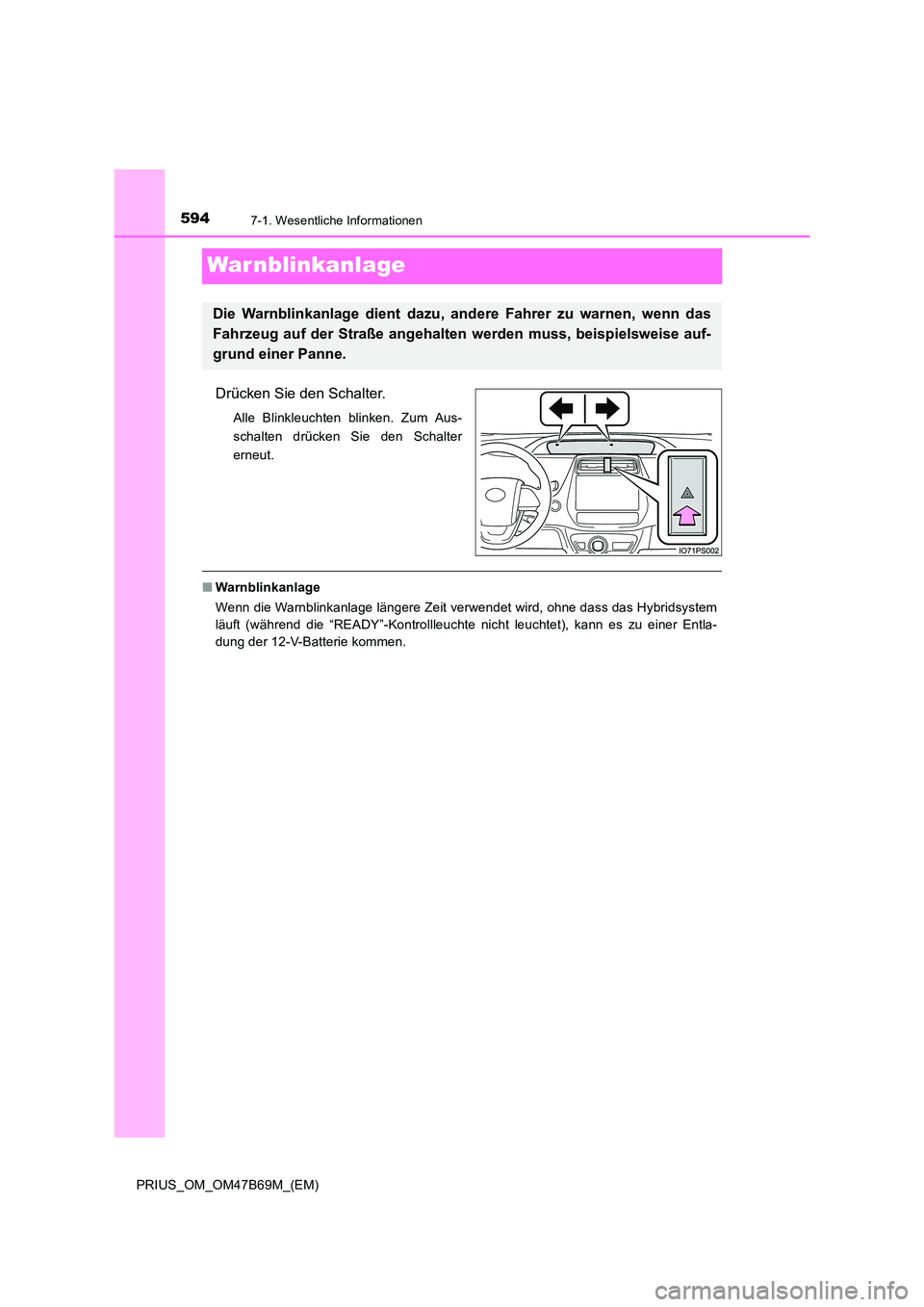

War nblinkanlage
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter
erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsystem
läuft (während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer Entla-
dung der 12-V-Batterie kommen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten werden muss, beispielsweise auf-
grund einer Panne.

5957-1. Wesentliche Informationen
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten

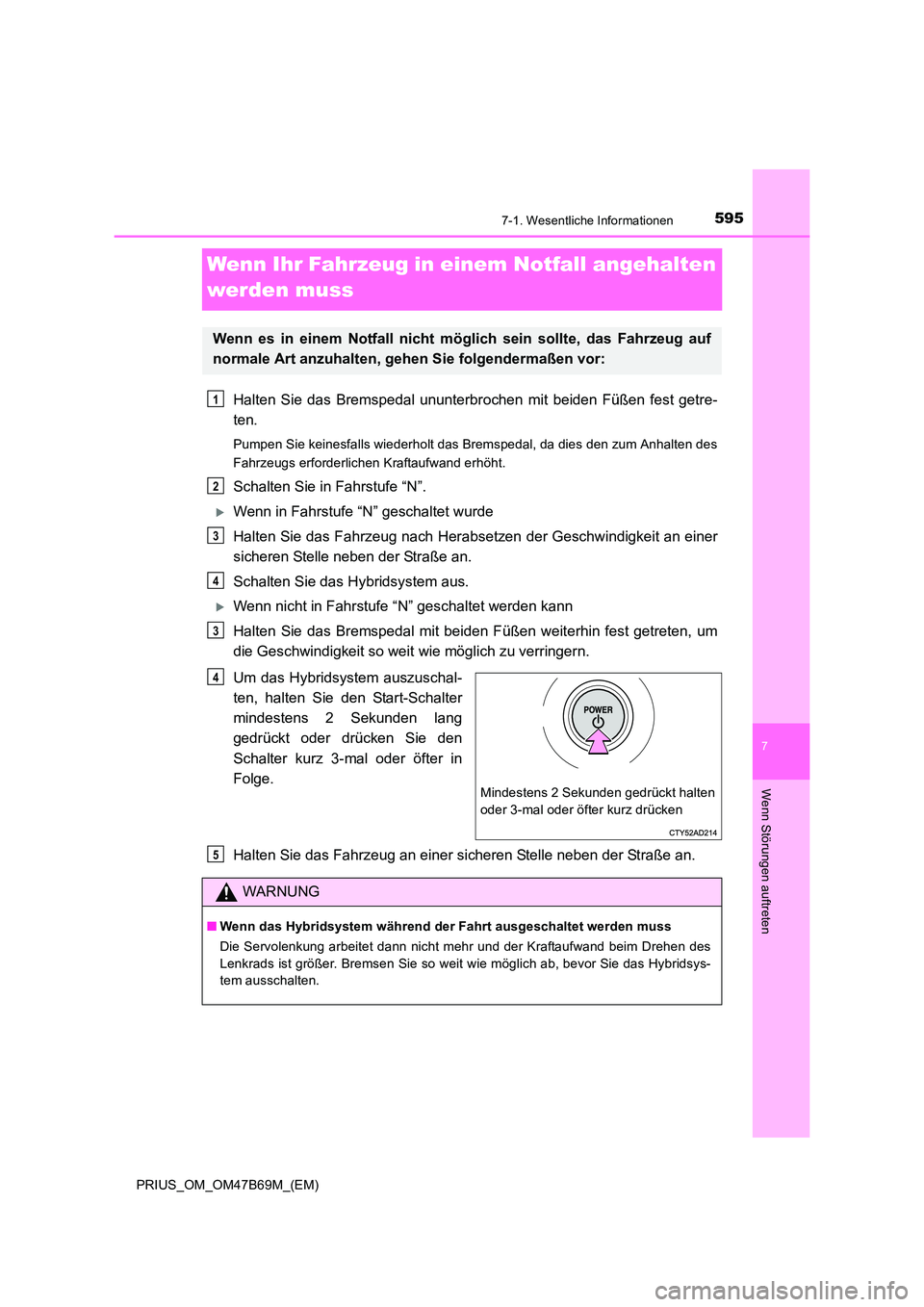

Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getre-
ten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie in Fahrstufe “N”.
XWenn in Fahrstufe “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn nicht in Fahrstufe “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um
die Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf
normale Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WARNUNG
■ Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des
Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsys-
tem ausschalten.
5

5967-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)

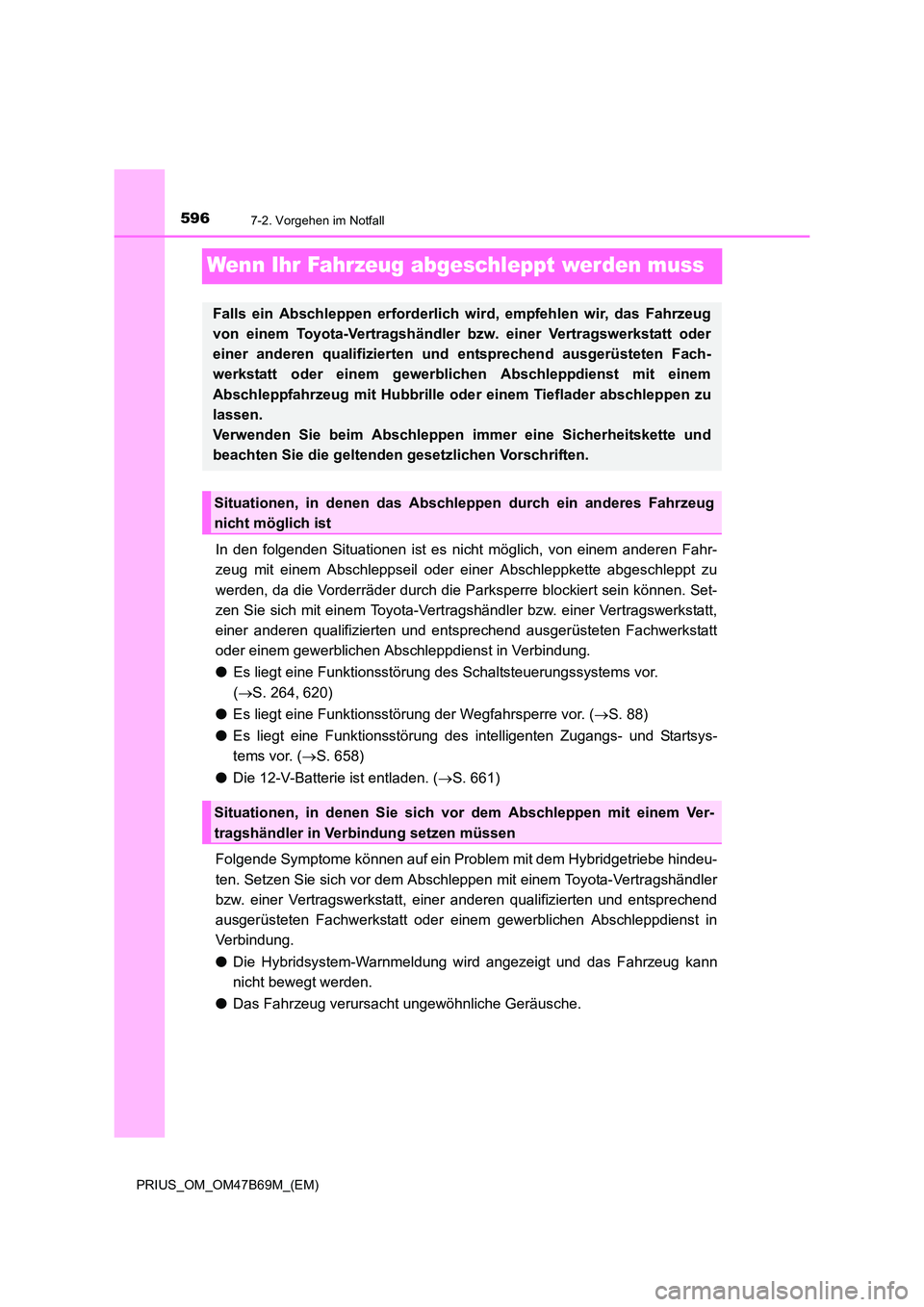

Wenn Ihr Fahrzeug abgeschleppt werden muss
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahr-
zeug mit einem Abschleppseil oder einer Abschleppkette abgeschleppt zu
werden, da die Vorderräder durch die Parksperre blockiert sein können. Set-
zen Sie sich mit einem Toyota-Vertrags händler bzw. einer Vertragswerkstatt,
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
oder einem gewerblichen Abschleppdienst in Verbindung.
● Es liegt eine Funktionsstörung des Schaltsteuerungssystems vor.
(→ S. 264, 620)
● Es liegt eine Funktionsstörung der Wegfahrsperre vor. ( →S. 88)
● Es liegt eine Funktionsstörung des intelligenten Zugangs- und Startsys-
tems vor. ( →S. 658)
● Die 12-V-Batterie ist entladen. ( →S. 661)
Folgende Symptome können auf ein Pr oblem mit dem Hybridgetriebe hindeu-
ten. Setzen Sie sich vor dem Abschleppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Die Hybridsystem-Warnmeldung wird angezeigt und das Fahrzeug kann
nicht bewegt werden.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt oder einem gewerblichen Abschleppdienst mit einem
Abschleppfahrzeug mit Hubbrille ode r einem Tieflader abschleppen zu
lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen das Abschleppen durch ein anderes Fahrzeug
nicht möglich ist
Situationen, in denen Sie sich vor dem Abschleppen mit einem Ver-
tragshändler in Verbindung setzen müssen

5977-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten

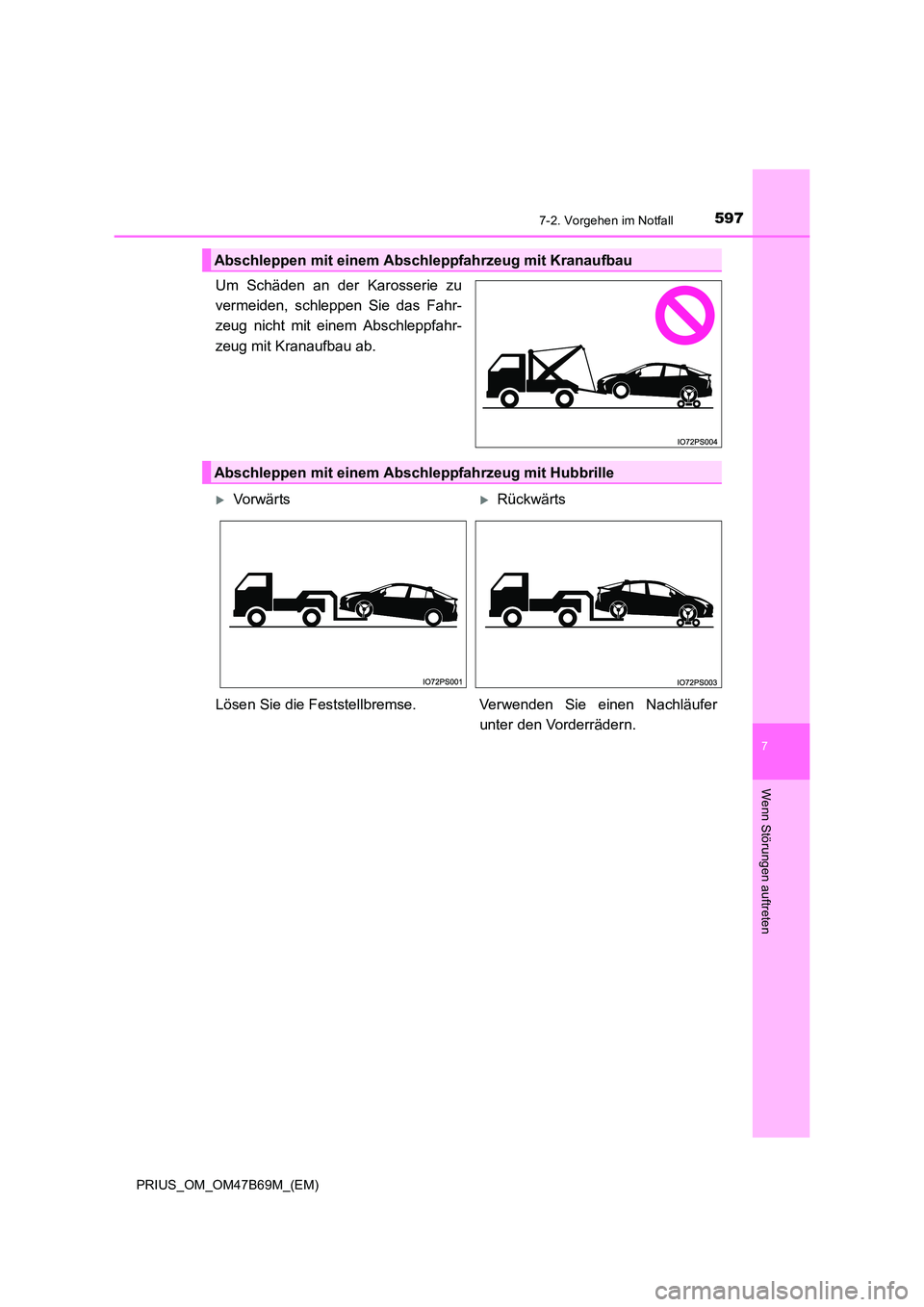

Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwär tsXRückwärts
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Vorderrädern.

5987-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)

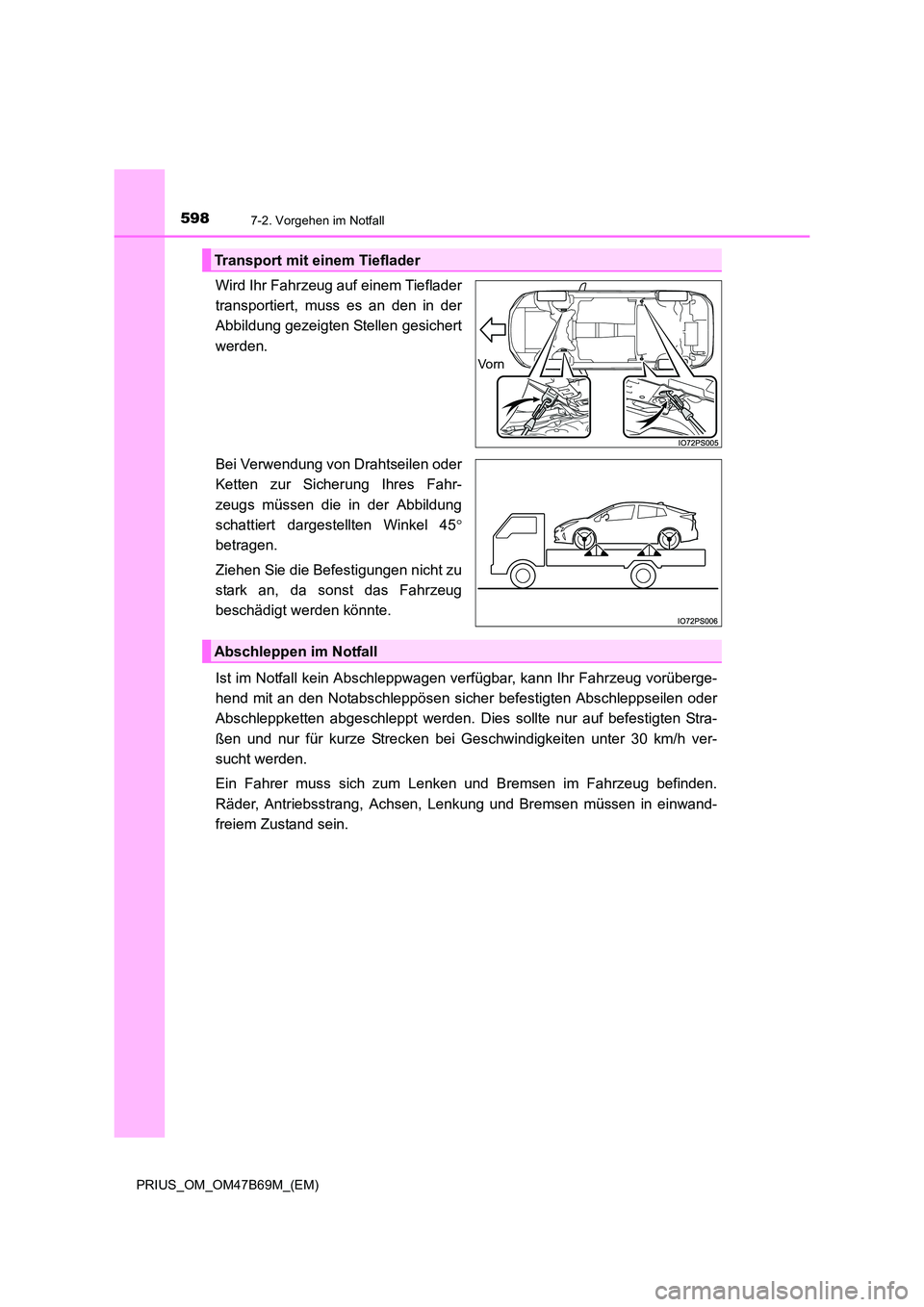

Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert
werden.
Bei Verwendung von Drahtseilen oder
Ketten zur Sicherung Ihres Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45°
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf befestigten Stra-
ßen und nur für kurze Strecken bei Geschwindigkeiten unter 30 km/h ver-
sucht werden.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden.
Räder, Antriebsstrang, Achsen, Lenkung und Bremsen müssen in einwand-
freiem Zustand sein.
Transport mit einem Tieflader
Vo rn
Abschleppen im Notfall

5997-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
7
Wenn Störungen auftreten

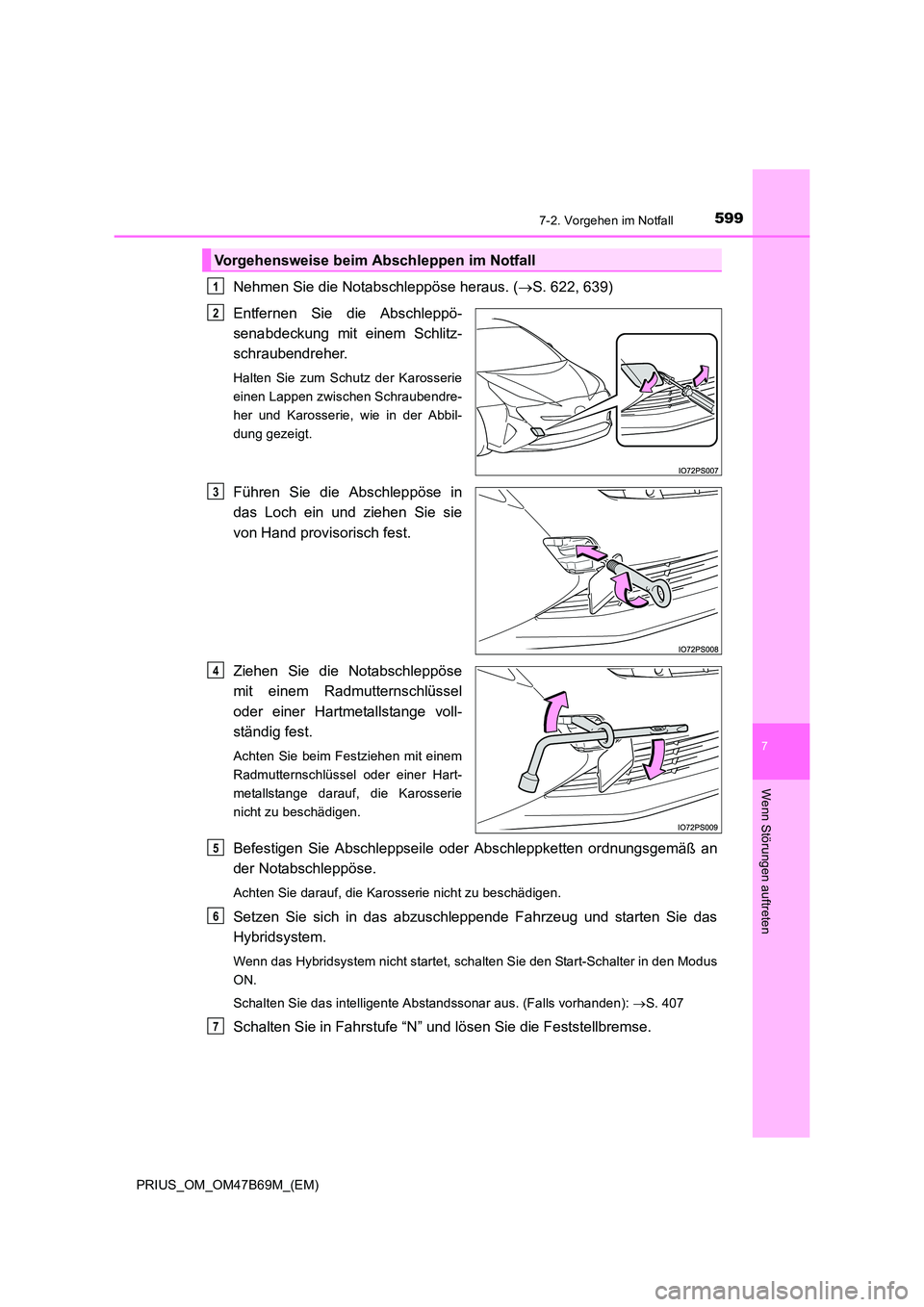

Nehmen Sie die Notabschleppöse heraus. (→S. 622, 639)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Halten Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie, wie in der Abbil-
dung gezeigt.
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Achten Sie beim Festziehen mit einem
Radmutternschlüssel oder einer Hart-
metallstange darauf, die Karosserie
nicht zu beschädigen.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus
ON.
Schalten Sie das intelligente Abstandssonar aus. (Falls vorhanden): →S. 407
Schalten Sie in Fahrstufe “N” und lösen Sie die Feststellbremse.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5
6
7

6007-2. Vorgehen im Notfall
PRIUS_OM_OM47B69M_(EM)
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung
nicht, sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. ( →S. 622, 639)
■ Notabschleppösen-Montagebohrung am Fahrzeugheck
Die Bohrung dient zum Sichern des Fahrzeugs
bei einem Transport. Eine in dieser Bohrung
angebrachte Notabschleppöse kann nicht zum
Abschleppen eines anderen Fahrzeugs ver-
wendet werden.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Park-
sperre blockiert werden.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen. Je
nach Schaden oder Funktionsstörung kann
der durch den Betrieb des Elektromotors
erzeugte Strom auch einen Brand verursa-
chen.
