6818-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)
8
Technische Daten des Fahrzeugs
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Wechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
Elektrisches System (12-V-Batterie)
Säuredichte bei 20 °C: 1,250 – 1,290 voll geladen
1,160 – 1,200 halb geladen
1,060 – 1,100 entladen
LadestromSchnellladenmax. 15 A
Langsames Ladenmax. 5 A
Getriebe
Ölfüllmenge*3,6 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■
Getriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

6828-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)

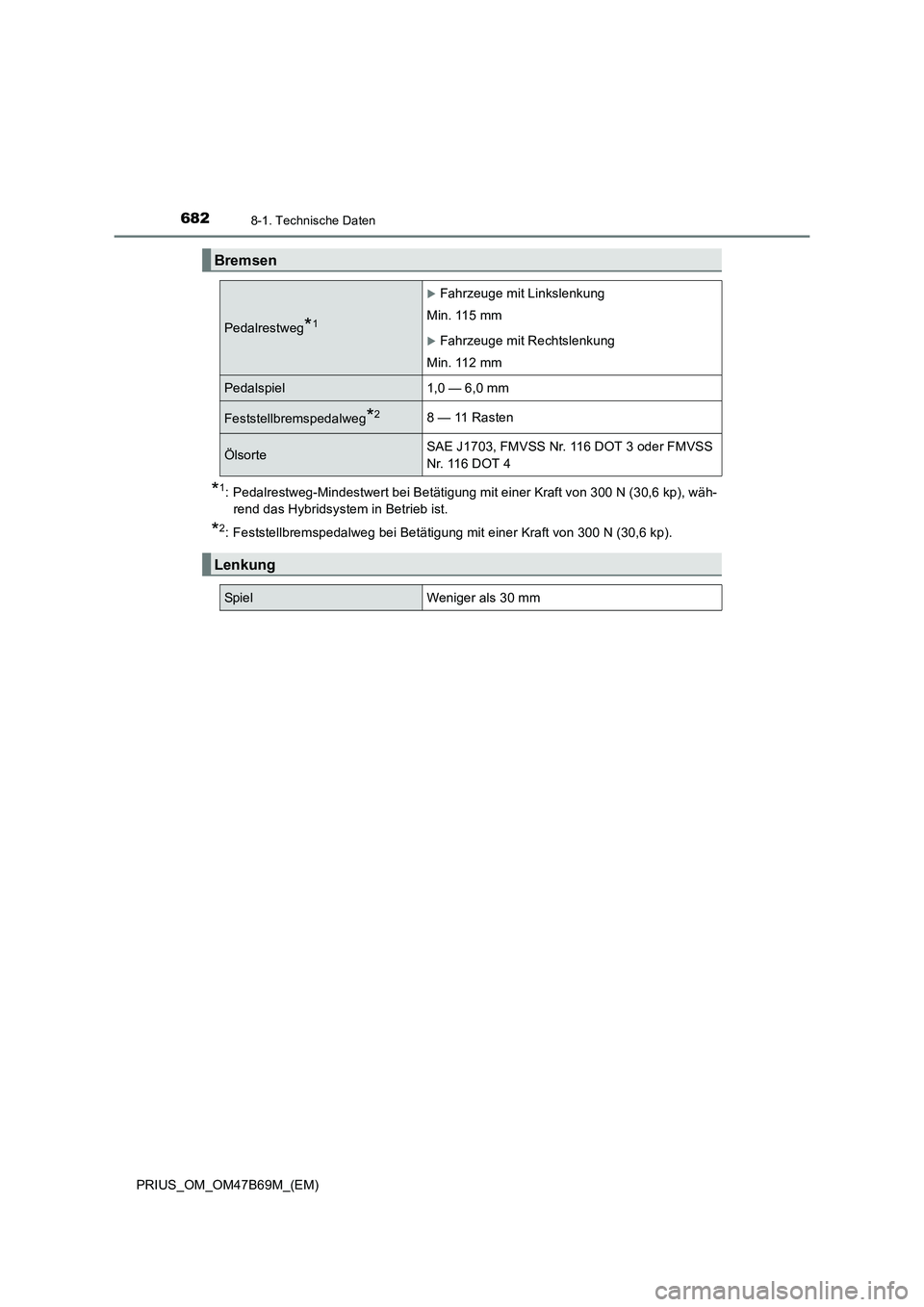

*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,6 kp), wäh-rend das Hybridsystem in Betrieb ist.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).
Bremsen
Pedalrestweg*1
XFahrzeuge mit Linkslenkung
Min. 115 mm
XFahrzeuge mit Rechtslenkung
Min. 112 mm
Pedalspiel1,0 — 6,0 mm
Feststellbremspedalweg*28 — 11 R a s te n
ÖlsorteSAE J1703, FMVSS Nr. 116 DOT 3 oder FMVSS
Nr. 116 DOT 4
Lenkung
Spie lWeniger als 30 mm

6838-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)
8
Technische Daten des Fahrzeugs
X15-Zoll-Reifen (Fahrzeuge ohne normales Reserverad)
X15-Zoll-Reifen (Fahrzeuge mit normalem Reserverad)
X17-Zoll-Reifen
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn250 kPa (2,5 kgf/cm2 oder bar)
Hinten240 kPa (2,4 kgf/cm2 oder bar)
Radgröße15 × 6 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn
220 kPa (2,2 kgf/cm2 oder bar)
Hinten
Radgröße15 × 6 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße215/45R17 87W
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn220 kPa (2,2 kgf/cm2 oder bar)
Hinten210 kPa (2,1 kgf/cm2 oder bar)
Radgröße17 × 7 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

6848-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)
XNotrad (falls vorhanden)
■Bei Anhängerbetrieb*
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
*: Für Anhängerbetrieb geeignete Fahrzeuge. ( →S. 251)
ReifengrößeT125/70D17 98M
Reifendruck
(Empfohlener Reifendruck bei kalten
Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4 T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

6858-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)
8
Technische Daten des Fahrzeugs

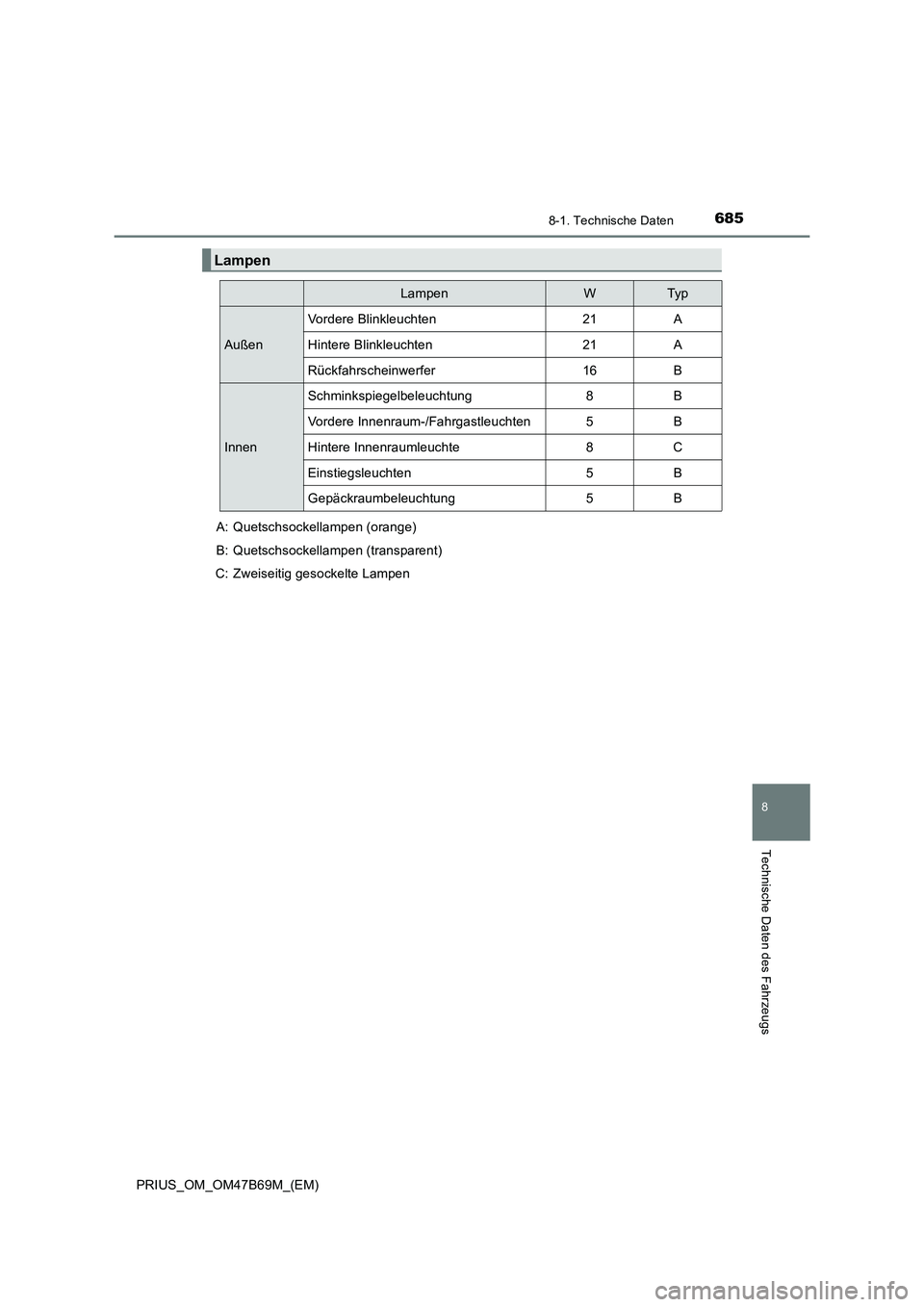

Lampen
LampenWTyp
Außen
Vordere Blinkleuchten21A
Hintere Blinkleuchten21A
Rückfahrscheinwerfer16B
Innen
Schminkspiegelbeleuchtung8B
Vordere Innenraum-/Fahrgastleuchten5B
Hintere Innenraumleuchte8C
Einstiegsleuchten5B
Gepäckraumbeleuchtung5B
A: Quetschsockellampen (orange)
B: Quetschsockellampen (transparent)
C: Zweiseitig gesockelte Lampen

6868-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)

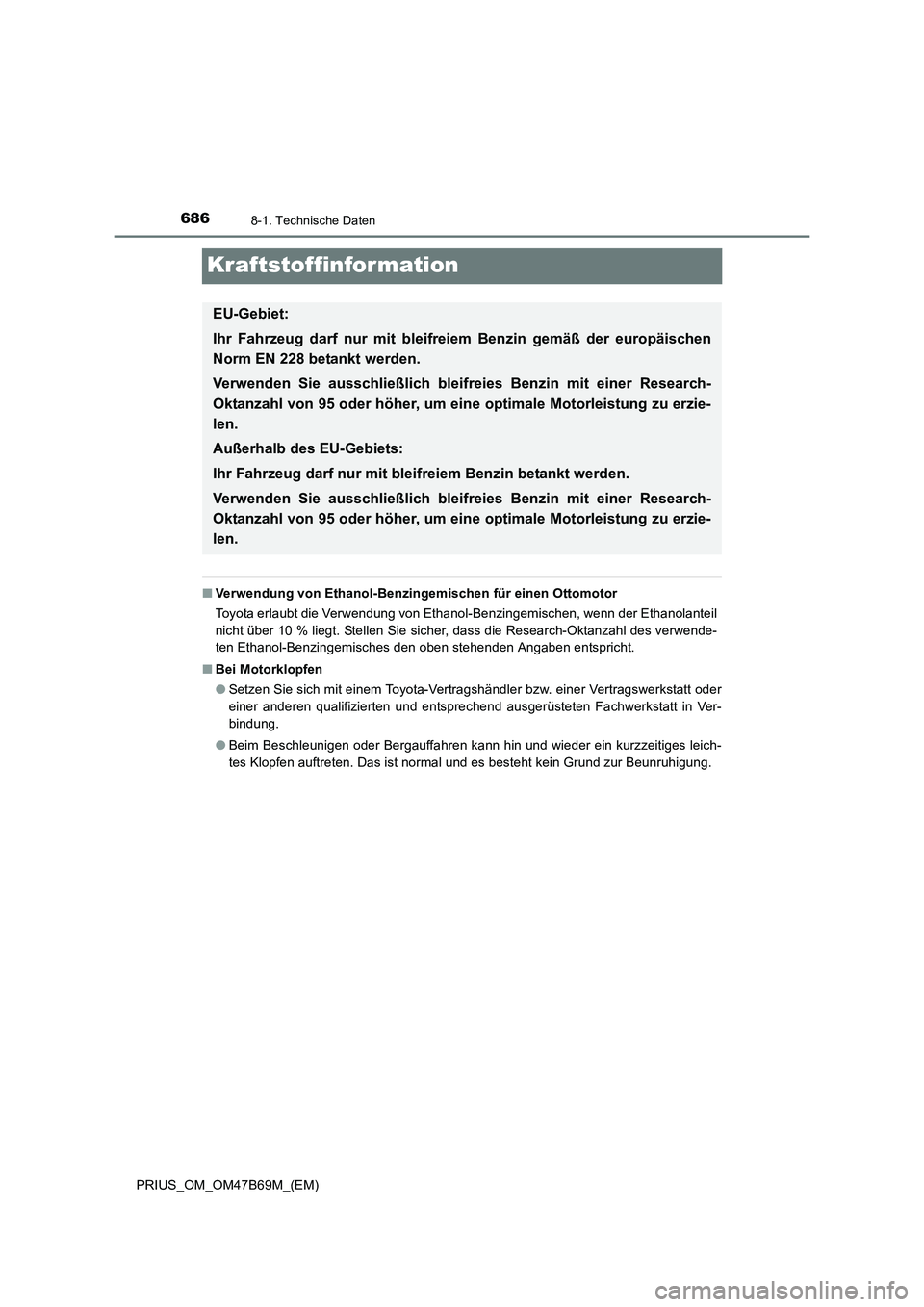

Kraftstoffinformation
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, wenn der Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■ Bei Motorklopfen
●Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
● Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen
Norm EN 228 betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.

6878-1. Technische Daten
PRIUS_OM_OM47B69M_(EM)
8
Technische Daten des Fahrzeugs

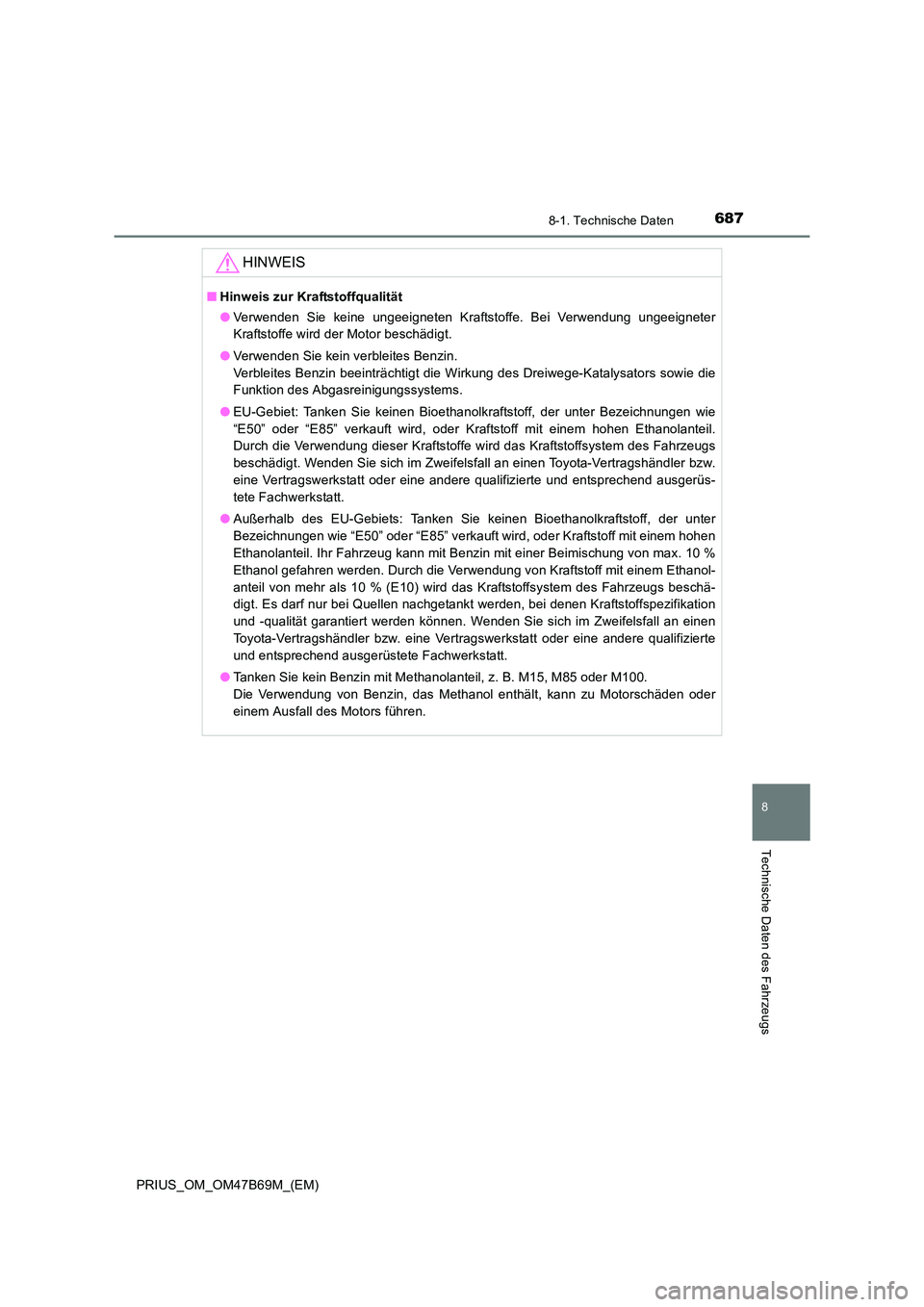

HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Verwenden Sie kein verbleites Benzin.
Verbleites Benzin beeinträchtigt die Wirkung des Dreiwege-Katalysators sowie die
Funktion des Abgasreinigungssystems.
● EU-Gebiet: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolanteil.
Durch die Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüs-
tete Fachwerkstatt.
● Außerhalb des EU-Gebiets: Tanken Sie keinen Bioethanolkraftstoff, der unter
Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen
Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 %
Ethanol gefahren werden. Durch die Verwendung von Kraftstoff mit einem Ethanol-
anteil von mehr als 10 % (E10) wird das Kraftstoffsystem des Fahrzeugs beschä-
digt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezifikation
und -qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
● Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100.
Die Verwendung von Benzin, das Methanol enthält, kann zu Motorschäden oder
einem Ausfall des Motors führen.

6888-2. Persönliche Einstellungen
PRIUS_OM_OM47B69M_(EM)

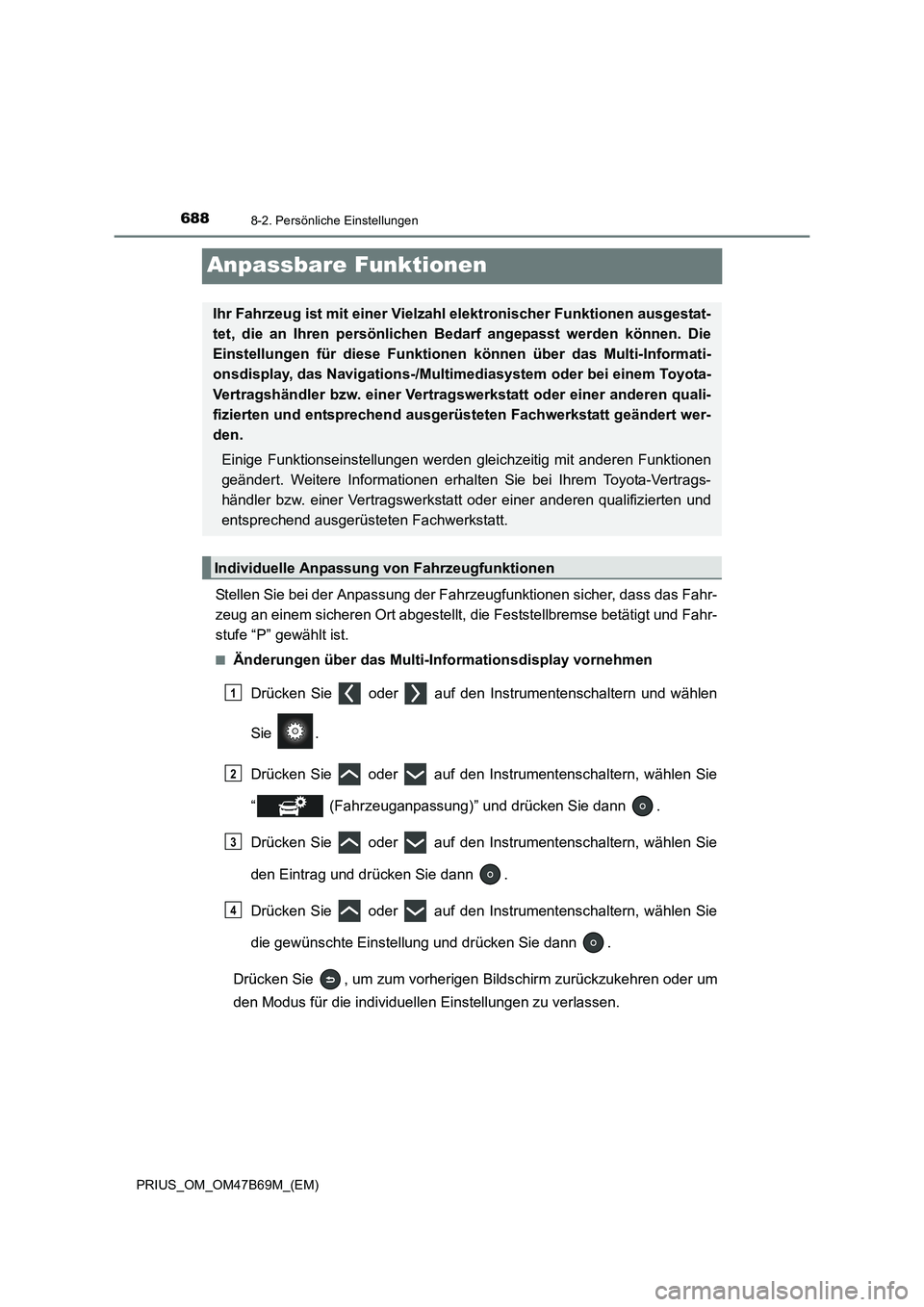

Anpassbare Funktionen
Stellen Sie bei der Anpassung der Fahrzeugfunktionen sicher, dass das Fahr-
zeug an einem sicheren Ort abgestellt, die Feststellbremse betätigt und Fahr-
stufe “P” gewählt ist.
■Änderungen über das Multi-Informationsdisplay vornehmen
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
“ (Fahrzeuganpassung)” und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
den Eintrag und drücken Sie dann .
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
die gewünschte Einstellung und drücken Sie dann .
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren oder um
den Modus für die individuellen Einstellungen zu verlassen.
Ihr Fahrzeug ist mit einer Vielzahl elektronischer Funktionen ausgestat-
tet, die an Ihren persönlichen Bedarf angepasst werden können. Die
Einstellungen für diese Funktionen kö nnen über das Multi-Informati-
onsdisplay, das Navigations-/Multimediasystem oder bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen quali-
fizierten und entsprechend ausgerüs teten Fachwerkstatt geändert wer-
den.
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen
geändert. Weitere Informationen erhalten Sie bei Ihrem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt.
Individuelle Anpassung von Fahrzeugfunktionen
1
2
3
4

6898-2. Persönliche Einstellungen
PRIUS_OM_OM47B69M_(EM)
8
Technische Daten des Fahrzeugs

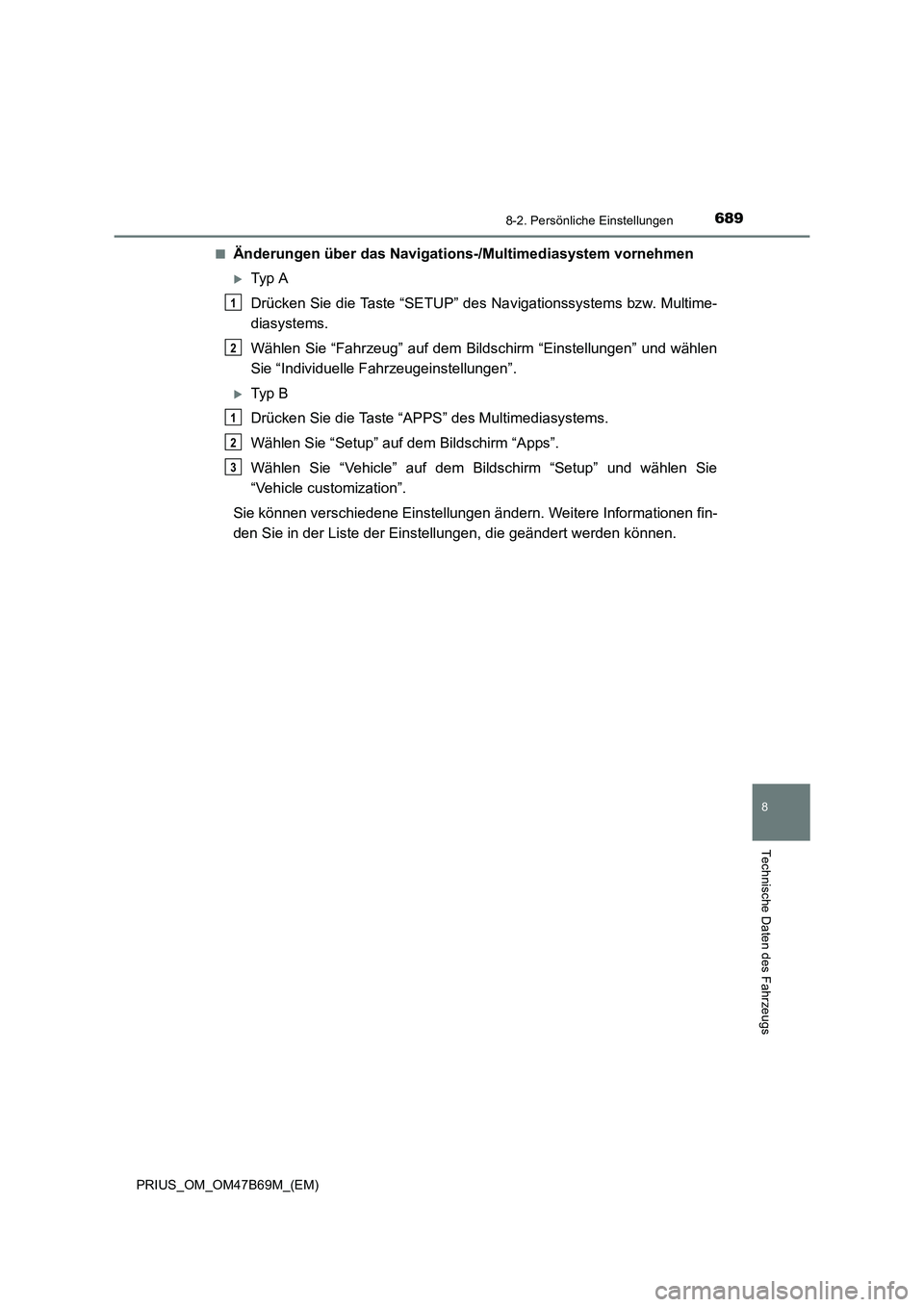

■Änderungen über das Navigations-/Multimediasystem vornehmen
XTyp A
Drücken Sie die Taste “SETUP” des Navigationssystems bzw. Multime-
diasystems.
Wählen Sie “Fahrzeug” auf dem Bildschirm “Einstellungen” und wählen
Sie “Individuelle Fahrzeugeinstellungen”.
XTyp B
Drücken Sie die Taste “APPS” des Multimediasystems.
Wählen Sie “Setup” auf dem Bildschirm “Apps”.
Wählen Sie “Vehicle” auf dem Bi ldschirm “Setup” und wählen Sie
“Vehicle customization”.
Sie können verschiedene Einstellungen ändern. Weitere Informationen fin-
den Sie in der Liste der Einstellungen, die geändert werden können.
1
2
1
2
3

6908-2. Persönliche Einstellungen
PRIUS_OM_OM47B69M_(EM)

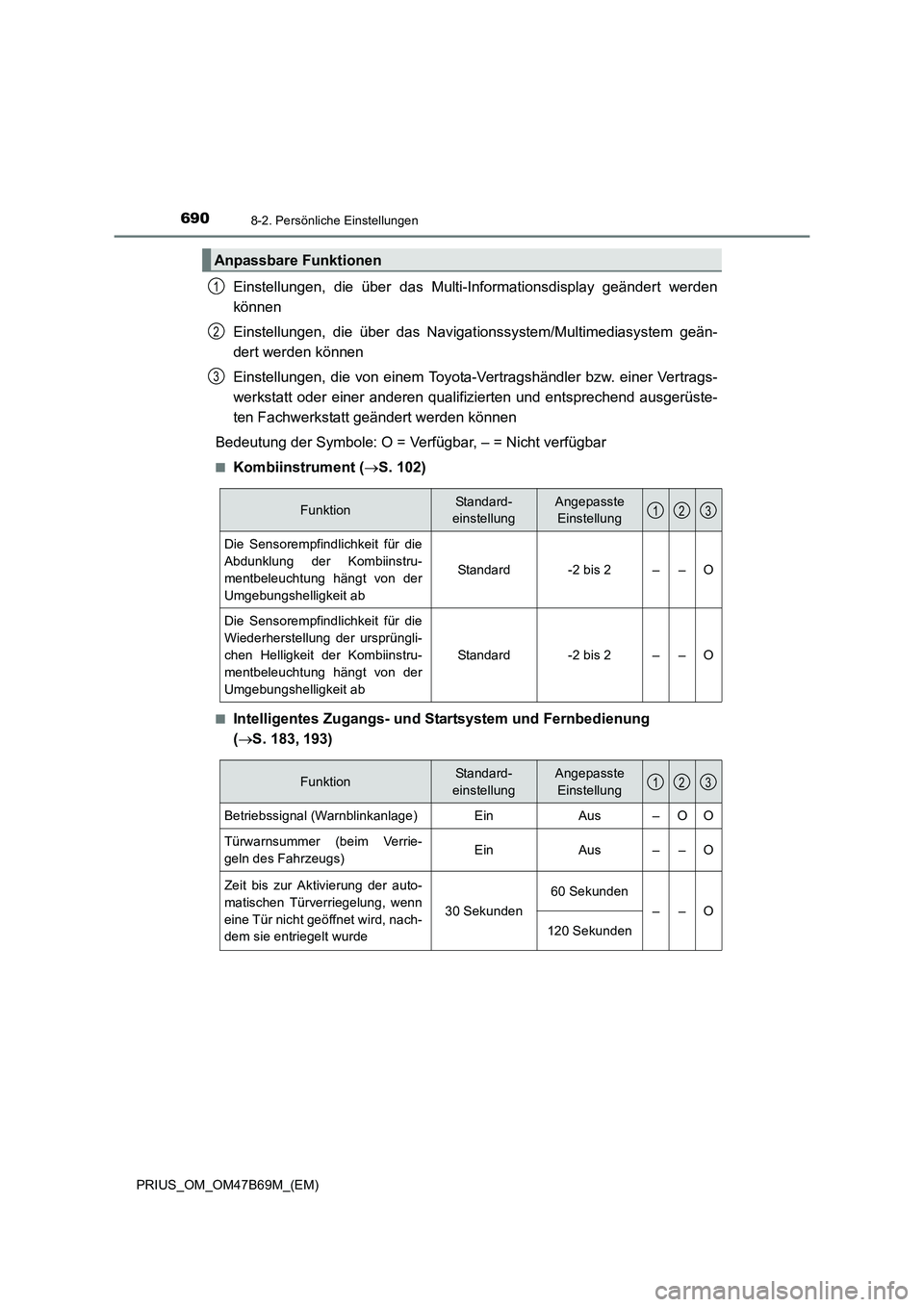

Einstellungen, die über das Multi-Informationsdisplay geändert werden
können
Einstellungen, die über das Navigationssystem/Multimediasystem geän-
dert werden können
Einstellungen, die von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt geändert werden können
Bedeutung der Symbole: O = Verfügbar, – = Nicht verfügbar
■Kombiinstrument ( →S. 102)
■Intelligentes Zugangs- und Startsystem und Fernbedienung
(→ S. 183, 193)
Anpassbare Funktionen
1
2
3
FunktionStandard-
einstellungAngepasste Einstellung
Die Sensorempfindlichkeit für die
Abdunklung der Kombiinstru-
mentbeleuchtung hängt von der
Umgebungshelligkeit ab
Standard-2 bis 2––O
Die Sensorempfindlichkeit für die
Wiederherstellung der ursprüngli-
chen Helligkeit der Kombiinstru-
mentbeleuchtung hängt von der
Umgebungshelligkeit ab
Standard-2 bis 2––O
123
FunktionStandard-
einstellungAngepasste Einstellung
Betriebssignal (Warnblinkanlage)EinAus–OO
Türwarnsummer (beim Verrie-
geln des Fahrzeugs)EinAus––O
Zeit bis zur Aktivierung der auto-
matischen Türverriegelung, wenn
eine Tür nicht geöffnet wird, nach-
dem sie entriegelt wurde
30 Sekunden
60 Sekunden
––O
120 Sekunden
123
