TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

5016-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

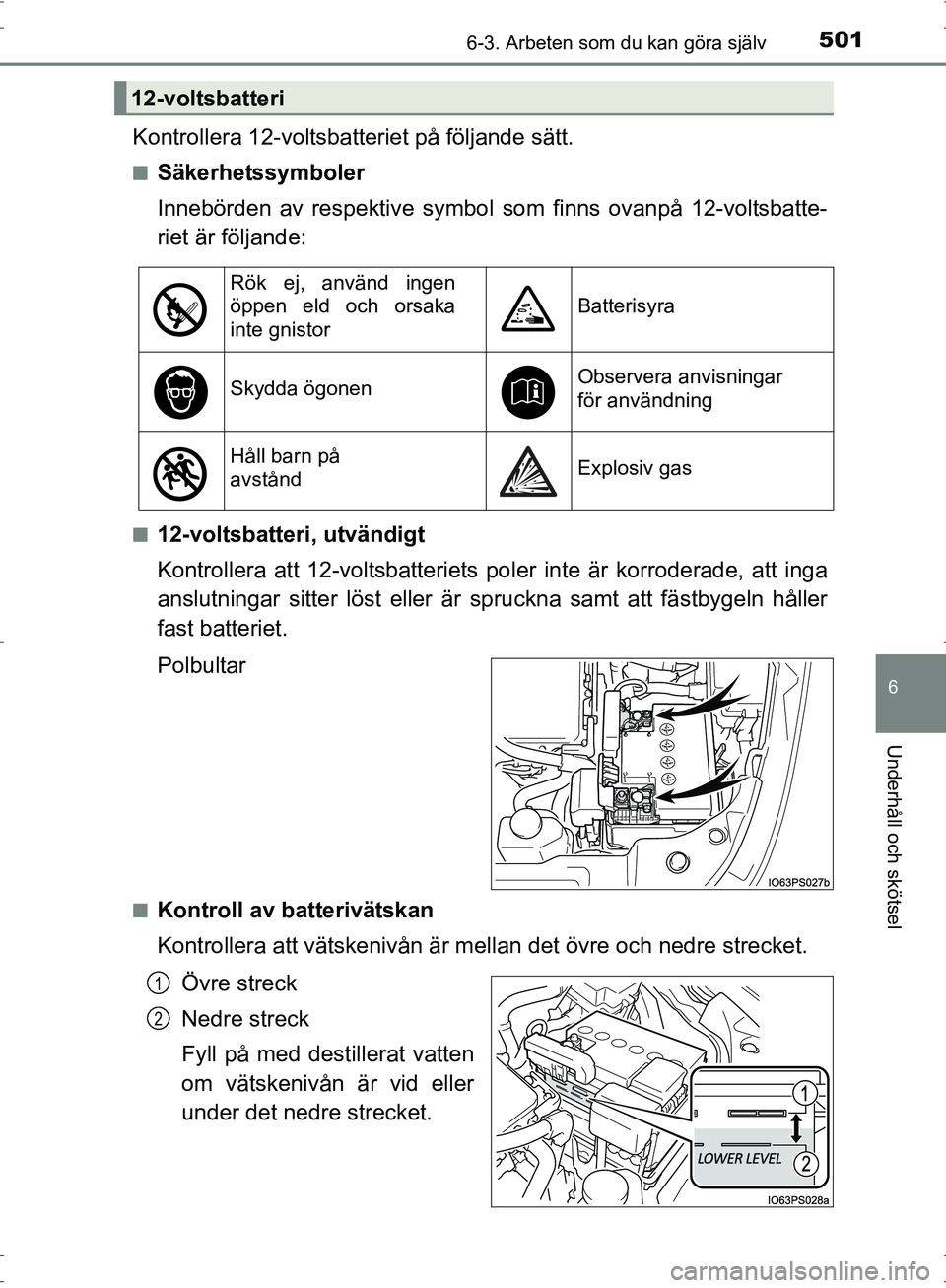

Kontrollera 12-voltsbatteriet på följande sätt.
■Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå 12-voltsbatte-
riet är följande:
■12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
■Kontroll av batterivätskan
Kontrollera att vätskenivån är me llan det övre och nedre strecket.
Övre streck
Nedre streck
Fyll på med destillerat vatten
om vätskenivån är vid eller
under det nedre strecket.
12-voltsbatteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på
avståndExplosiv gas
1
2
OM47B56SE.book Page 501 Wedne sday, September 21, 2016 5:34 PM

5026-3. Arbeten som du kan göra själv
OM47B56SE■

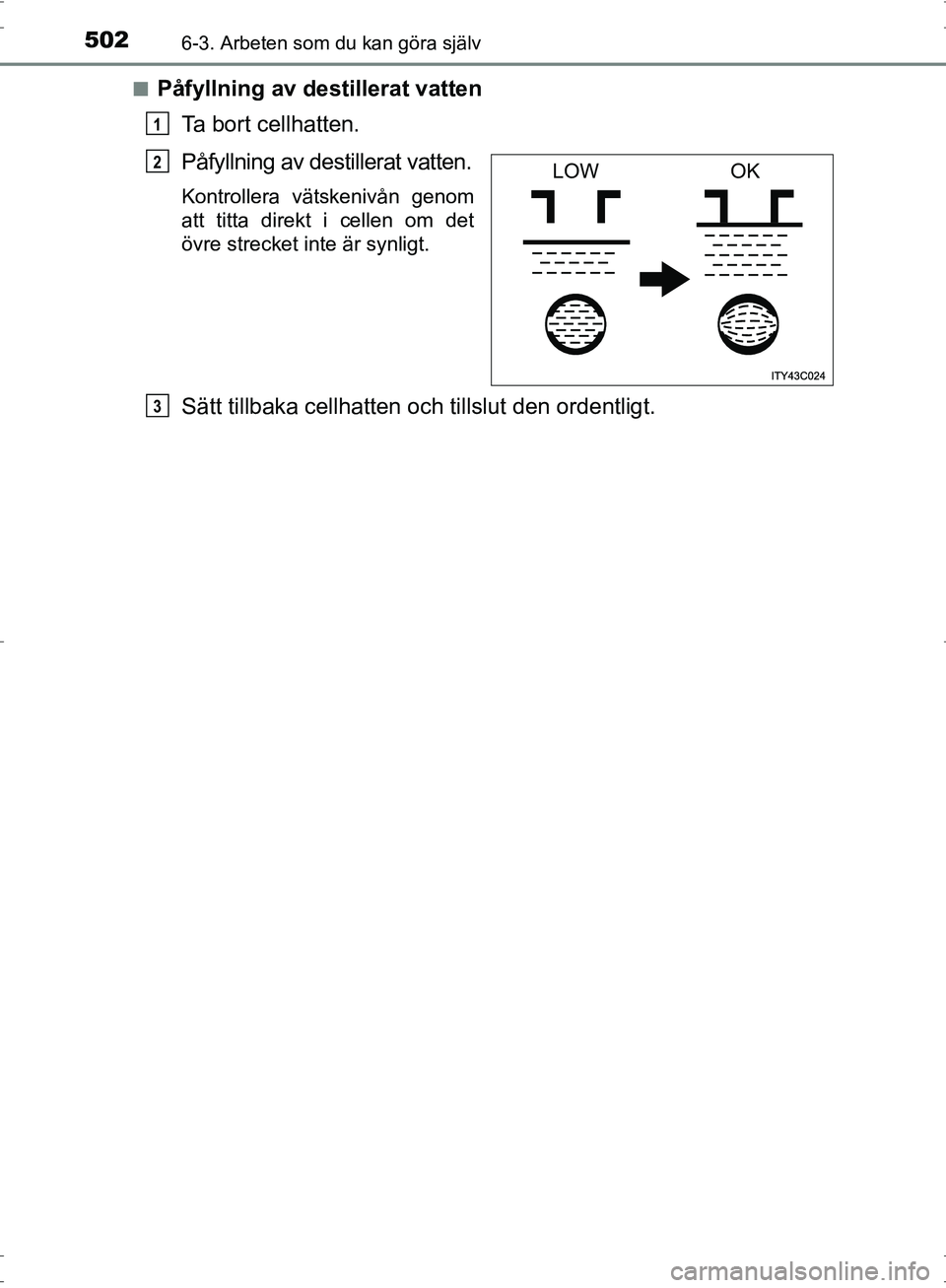

Påfyllning av destillerat vatten
Ta bort cellhatten.
Påfyllning av destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om det
övre strecket inte är synligt.
Sätt tillbaka cellhatt en och tillslut den ordentligt.
1
LOWOK2
3
OM47B56SE.book Page 502 Wedne sday, September 21, 2016 5:34 PM

5036-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

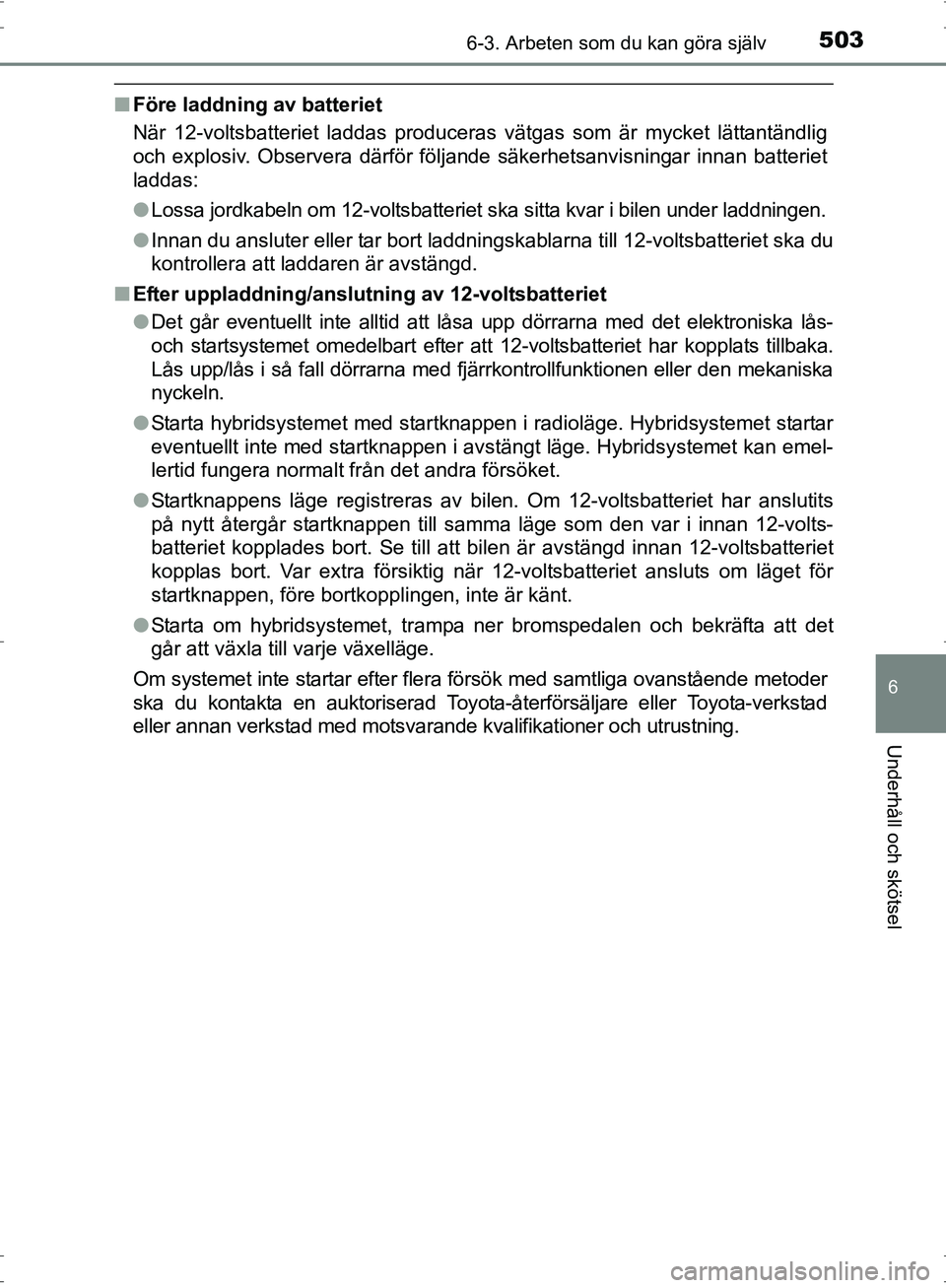

■Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslutning av 12-voltsbatteriet
●Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
● Starta om hybridsystemet, trampa ner bromspedalen och bekräfta att det
går att växla till varje växelläge.
Om systemet inte startar efter flera försök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
OM47B56SE.book Page 503 Wedne sday, September 21, 2016 5:34 PM

5046-3. Arbeten som du kan göra själv
OM47B56SE

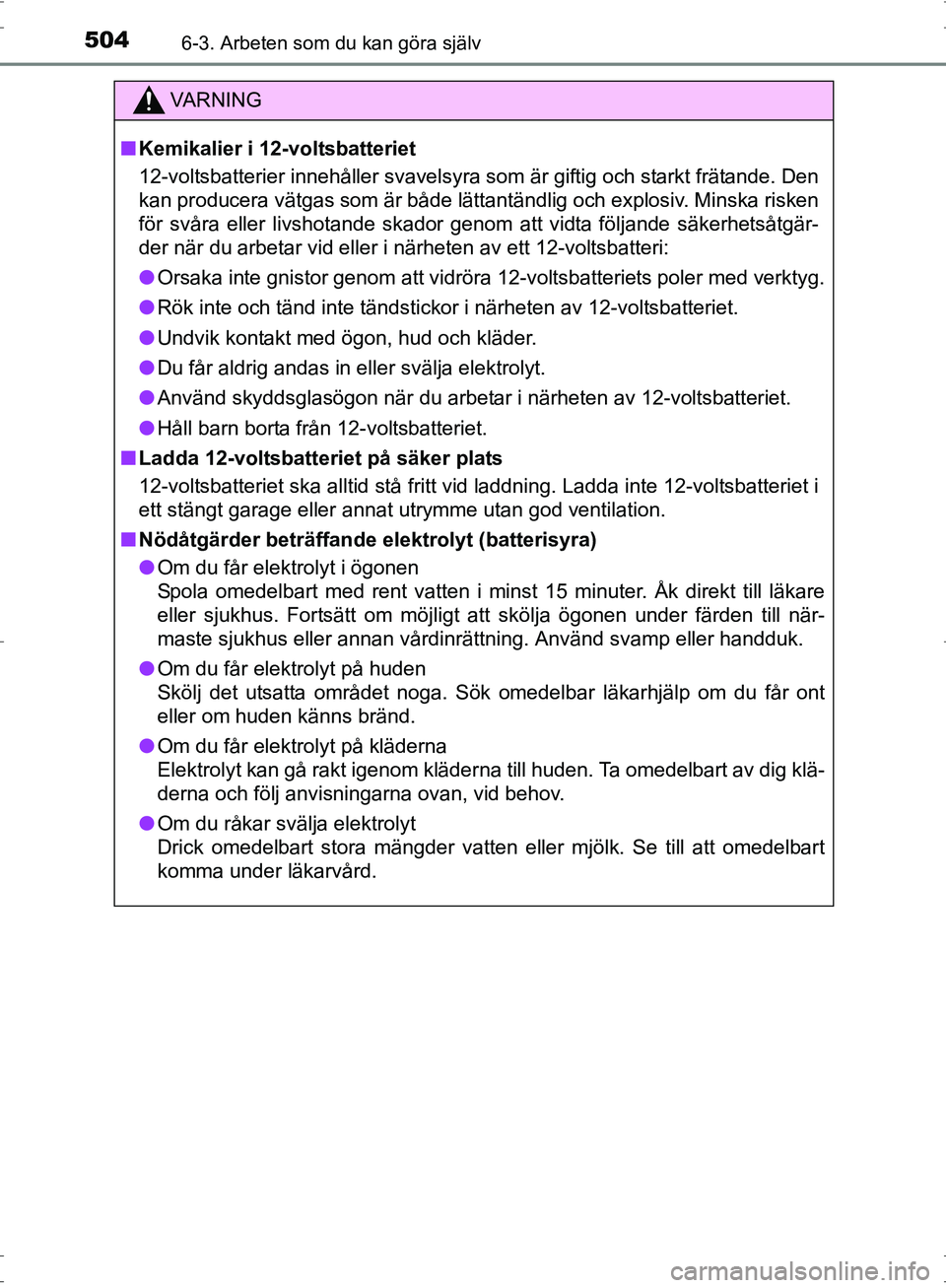

VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra so m är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Du får aldrig andas in eller svälja elektrolyt.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47B56SE.book Page 504 Wedne sday, September 21, 2016 5:34 PM

5056-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

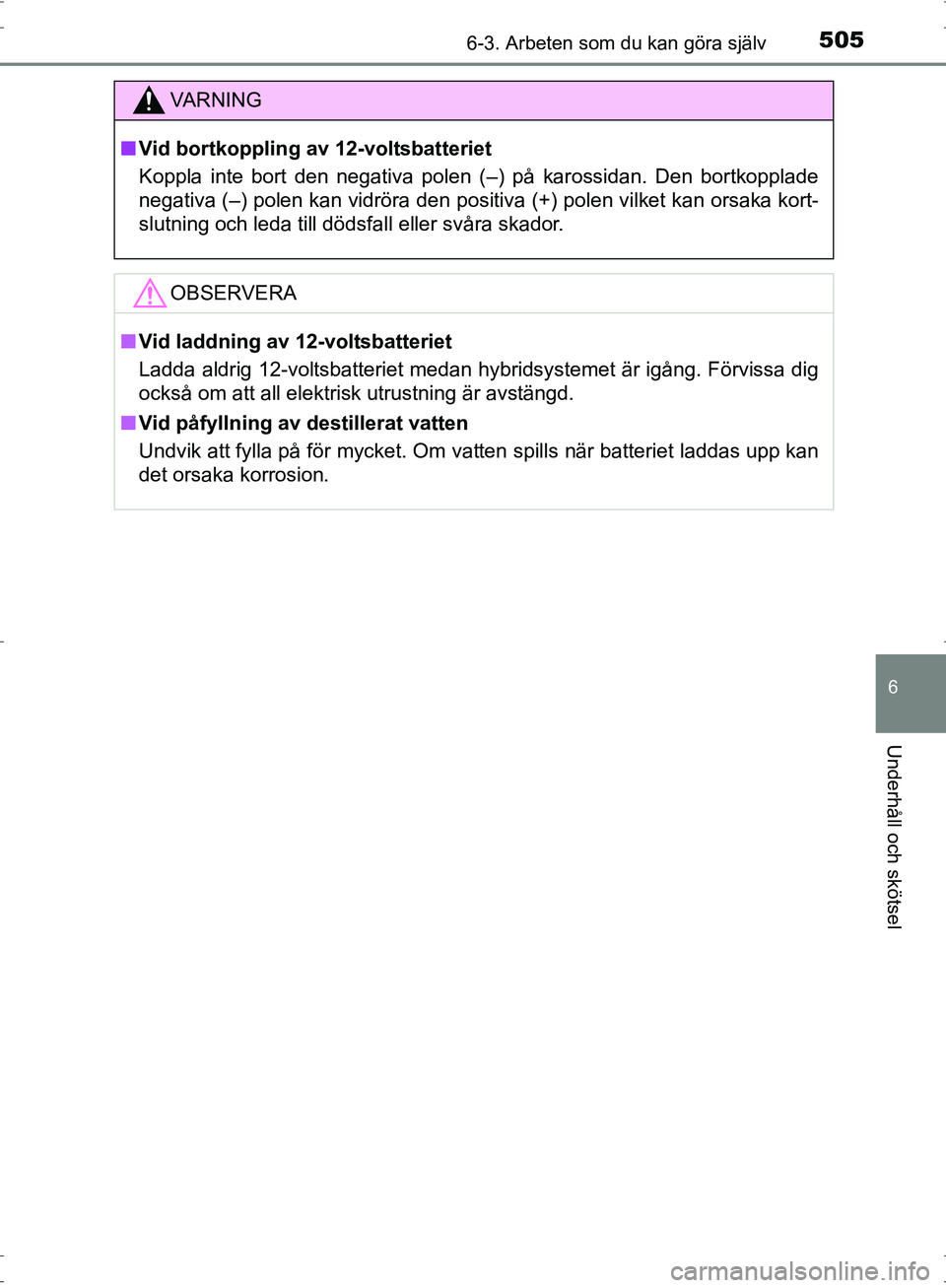

VA R N I N G
■Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till dödsfall eller svåra skador.
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
■ Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM47B56SE.book Page 505 Wedne sday, September 21, 2016 5:34 PM

5066-3. Arbeten som du kan göra själv
OM47B56SE

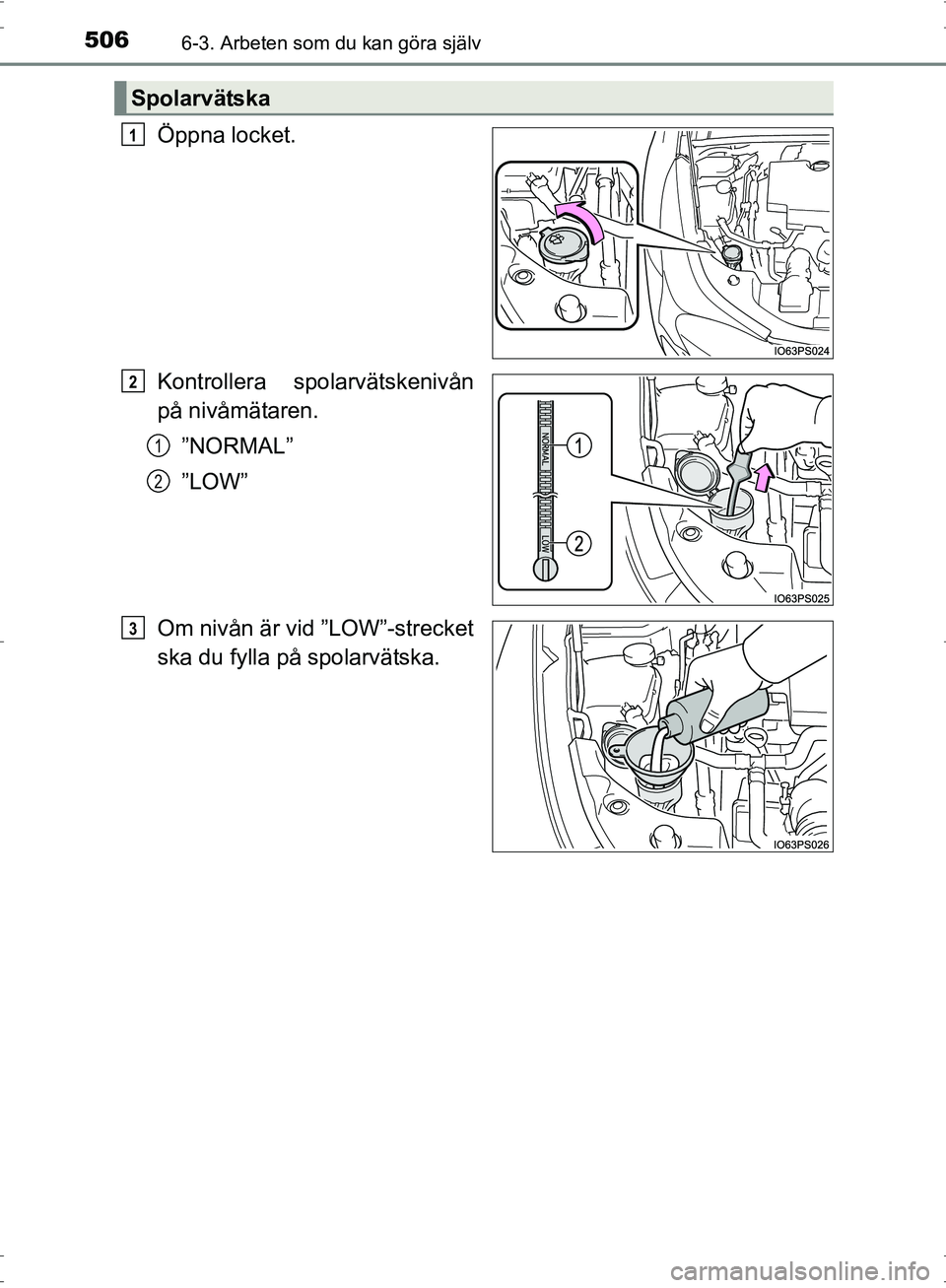

Öppna locket.
Kontrollera spolarvätskenivån
på nivåmätaren.”NORMAL”
”LOW”
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
Spolarvätska
1
2
1
2
3
OM47B56SE.book Page 506 Wedne sday, September 21, 2016 5:34 PM

5076-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

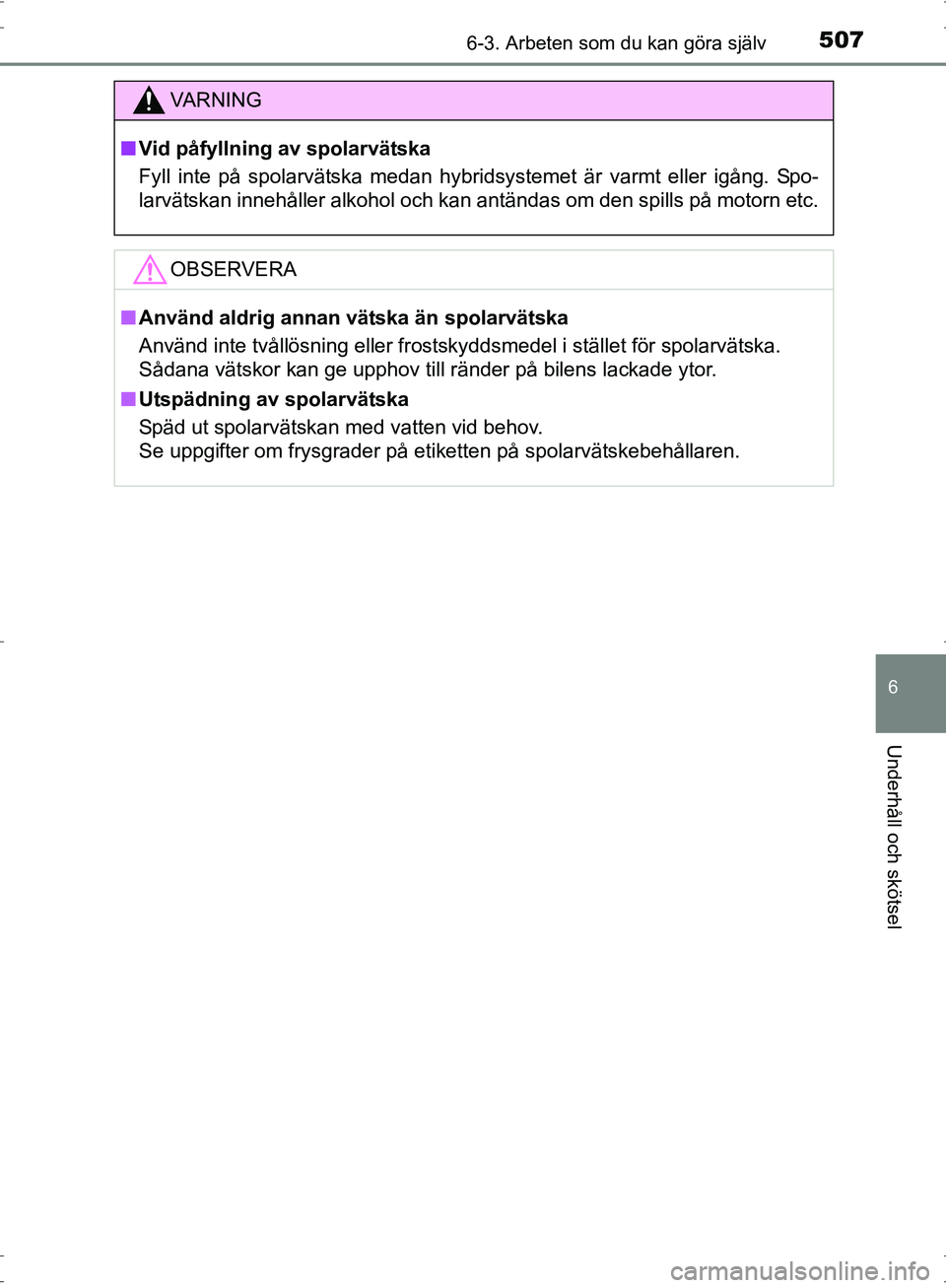

VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM47B56SE.book Page 507 Wedne sday, September 21, 2016 5:34 PM

5086-3. Arbeten som du kan göra själv
OM47B56SE

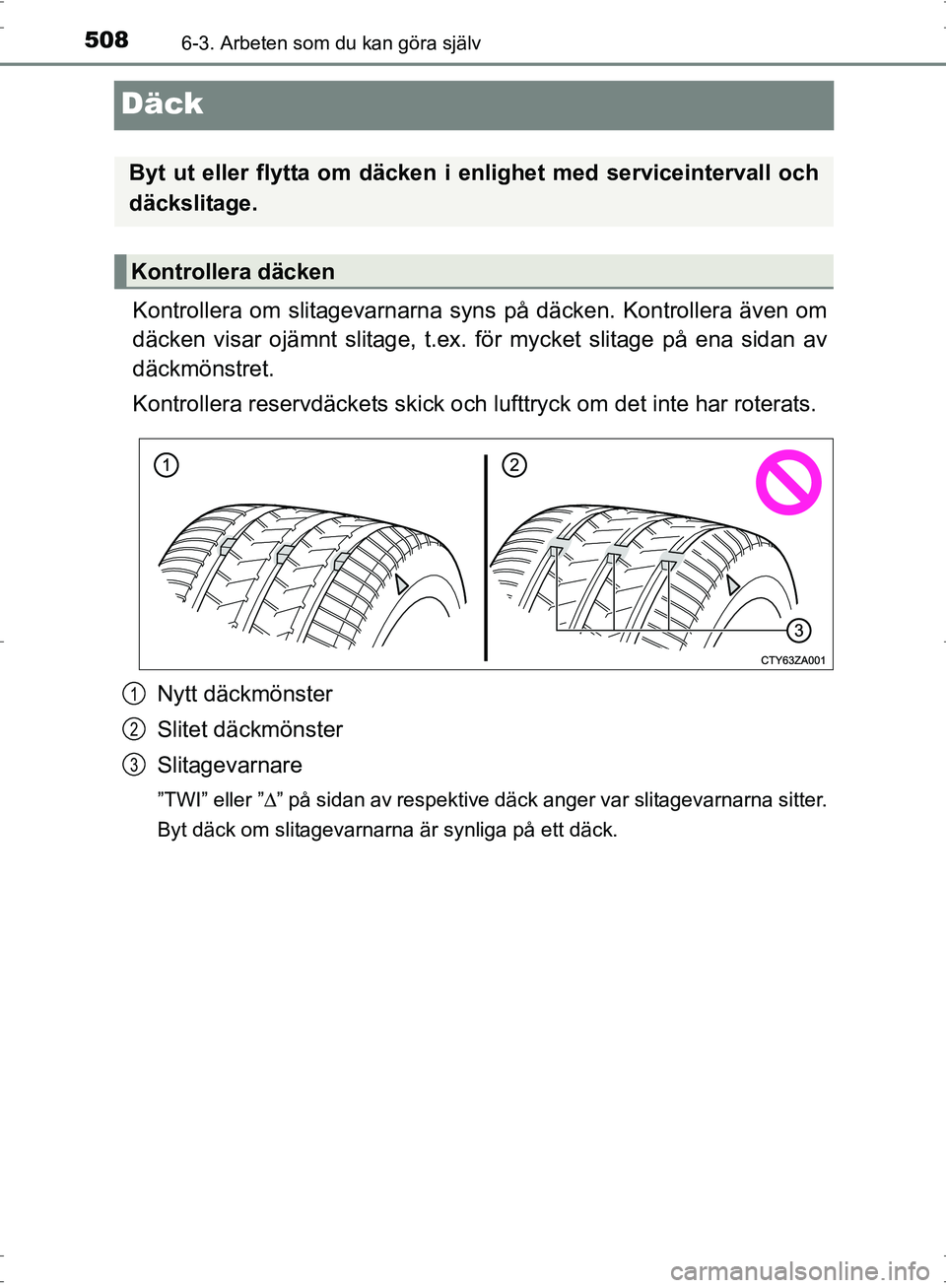

Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” Δ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
OM47B56SE.book Page 508 Wedne sday, September 21, 2016 5:34 PM

5096-3. Arbeten som du kan göra själv
OM47B56SE
6
Underhåll och skötsel

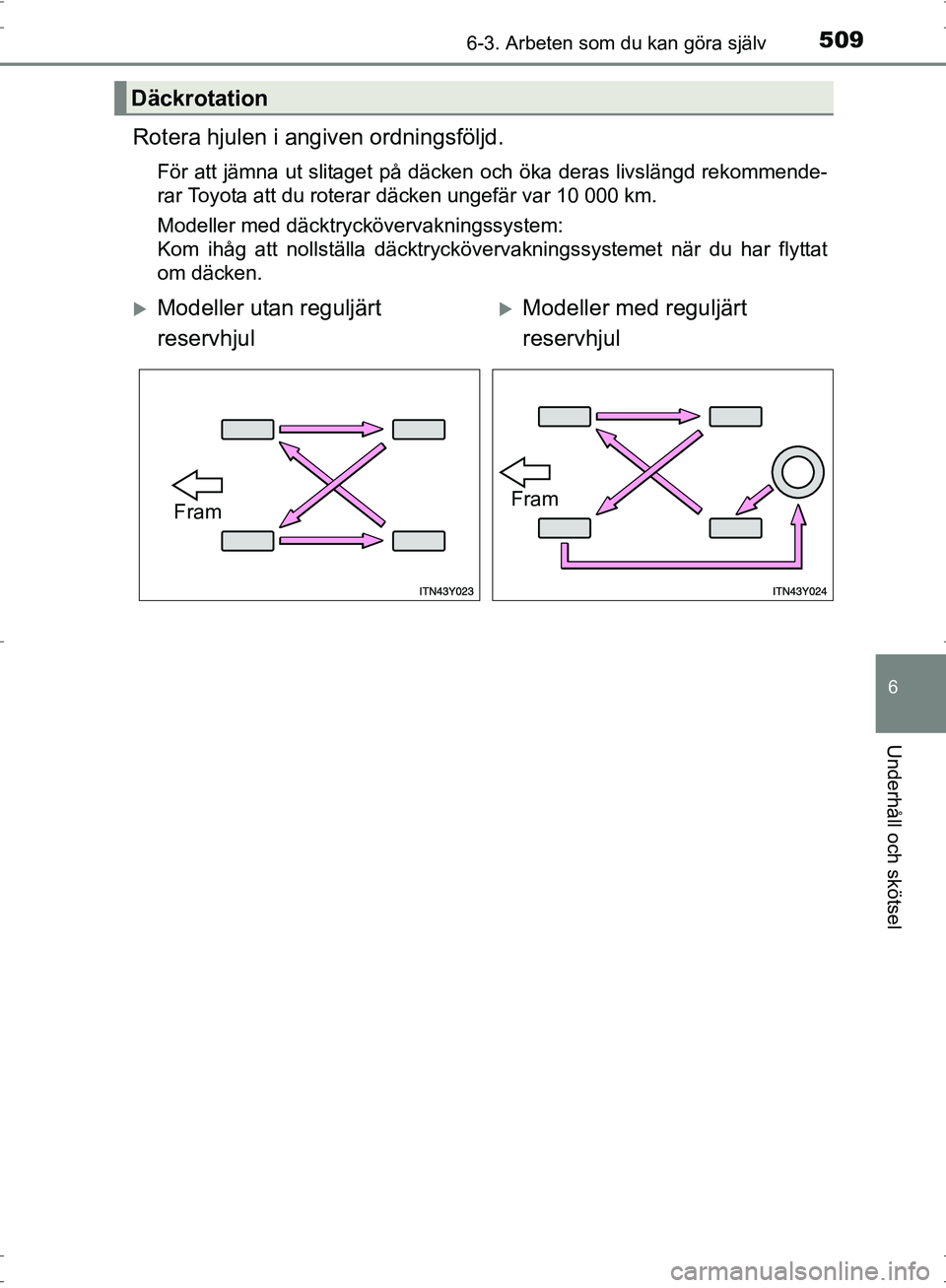

Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekommende-
rar Toyota att du roterar däcken ungefär var 10 000 km.
Modeller med däcktryckövervakningssystem:
Kom ihåg att nollställa däcktryckövervakningssystemet när du har flyttat
om däcken.
Däckrotation
XModeller utan reguljärt
reservhjulXModeller med reguljärt
reservhjul
FramFram
OM47B56SE.book Page 509 Wednesday, September 21, 2016 5:34 PM

5106-3. Arbeten som du kan göra själv
OM47B56SE

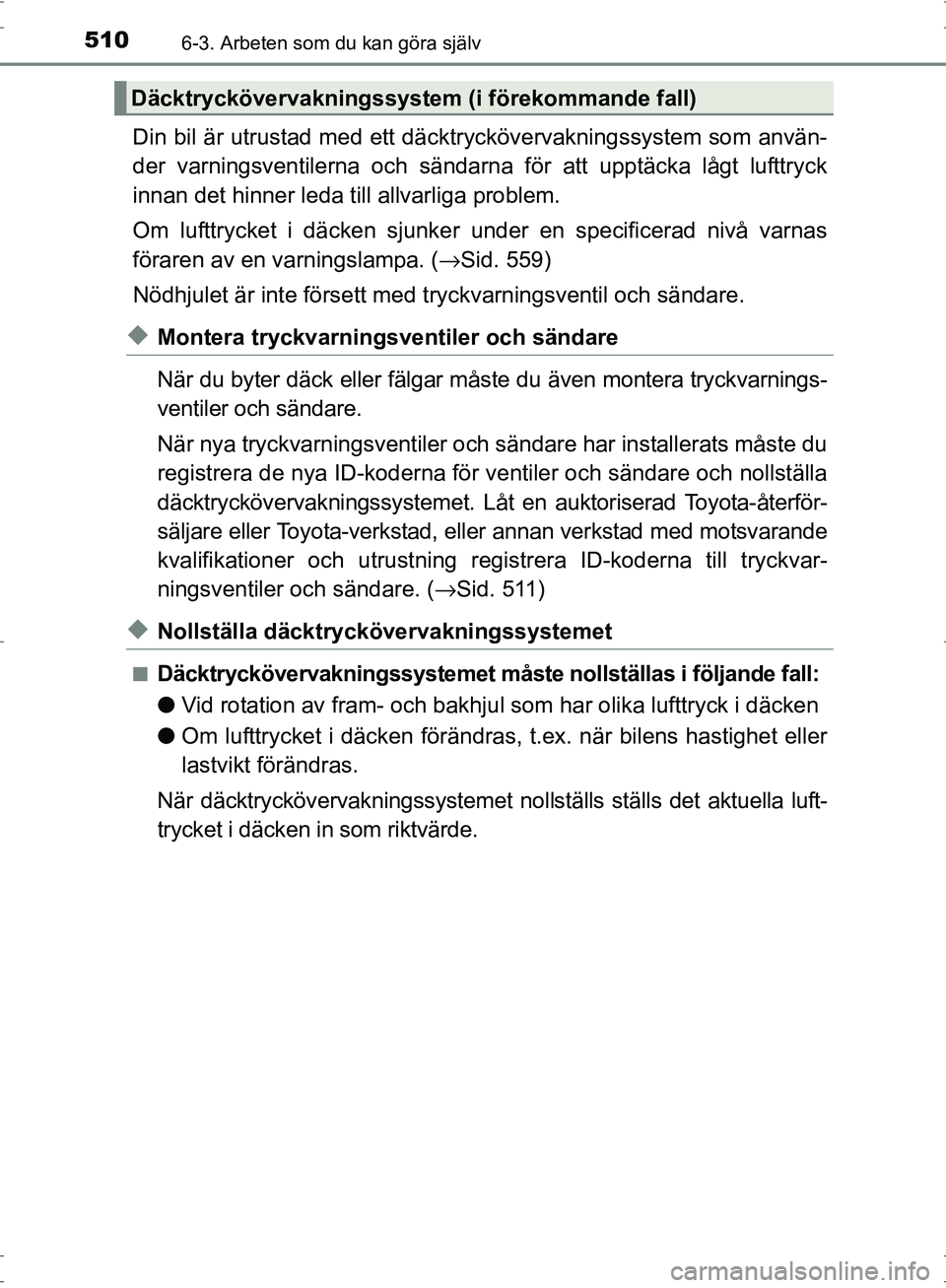

Din bil är utrustad med ett däcktryckövervakningssystem som använ-
der varningsventilerna och sändarna för att upptäcka lågt lufttryck
innan det hinner leda till allvarliga problem.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas
föraren av en varningslampa. ( →Sid. 559)
Nödhjulet är inte försett med tryckvarningsventil och sändare.
◆Montera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckövervakningssystemet. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning regi strera ID-koderna till tryckvar-
ningsventiler och sändare. ( →Sid. 511)
◆Nollställa däcktryckövervakningssystemet
■Däcktryckövervakningssystemet måste nollställas i följande fall:
● Vid rotation av fram- och bakhjul som har olika lufttryck i däcken
● Om lufttrycket i däcken förändras, t.ex. när bilens hastighet eller
lastvikt förändras.
När däcktryckövervakningssystemet noll ställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
Däcktryckövervakningssystem (i förekommande fall)
OM47B56SE.book Page 510 Wedne sday, September 21, 2016 5:34 PM
