TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

6217-2. Åtgärder i en akut situation
OM47B56SE
7
Om problem uppstår

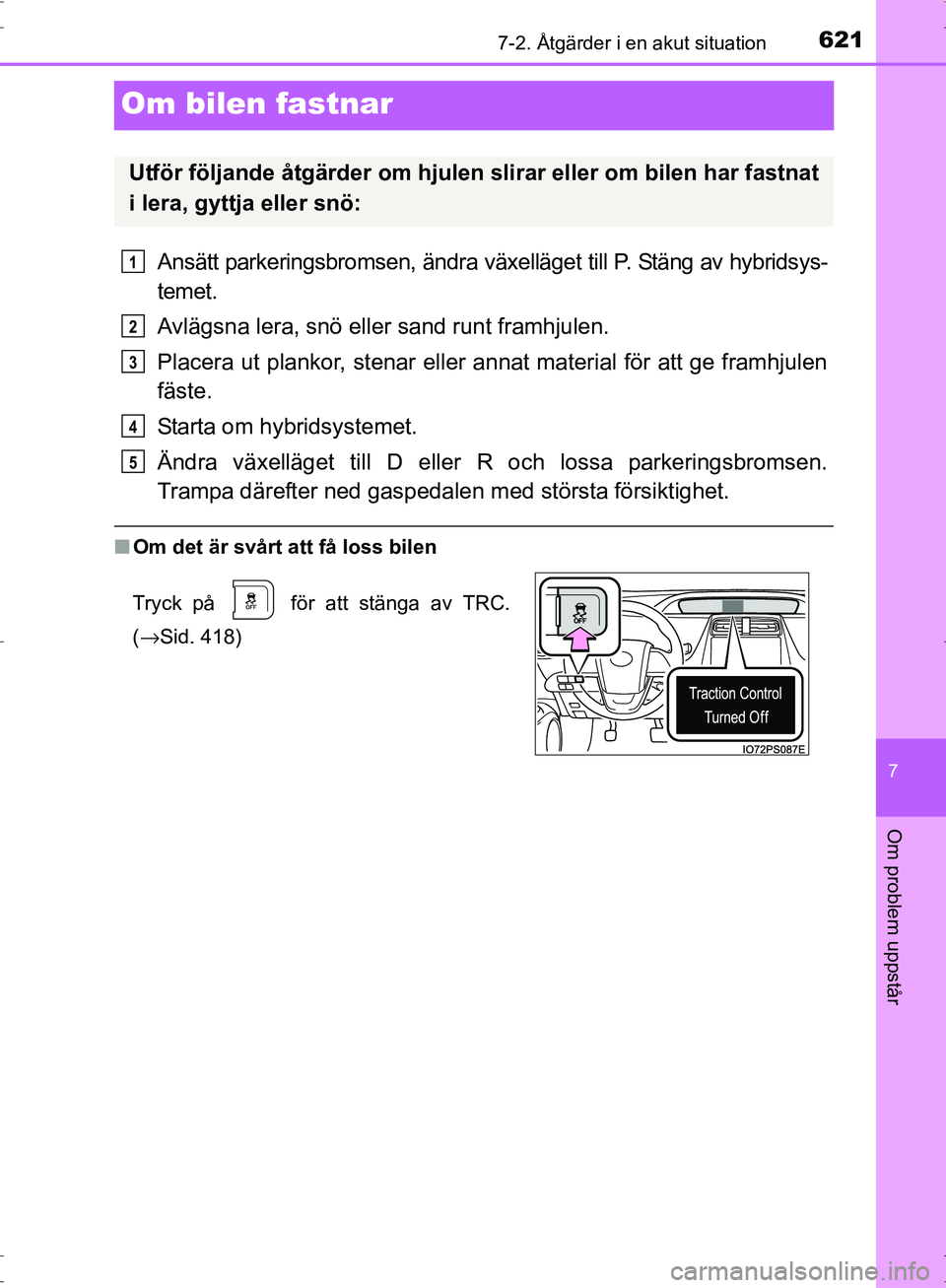

Om bilen fastnar
Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av hybridsys-
temet.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
Ändra växelläget t ill D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
■ Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
( →Sid. 418)
1
2
3
4
5
OM47B56SE.book Page 621 Wedne sday, September 21, 2016 5:34 PM

6227-2. Åtgärder i en akut situation
OM47B56SE

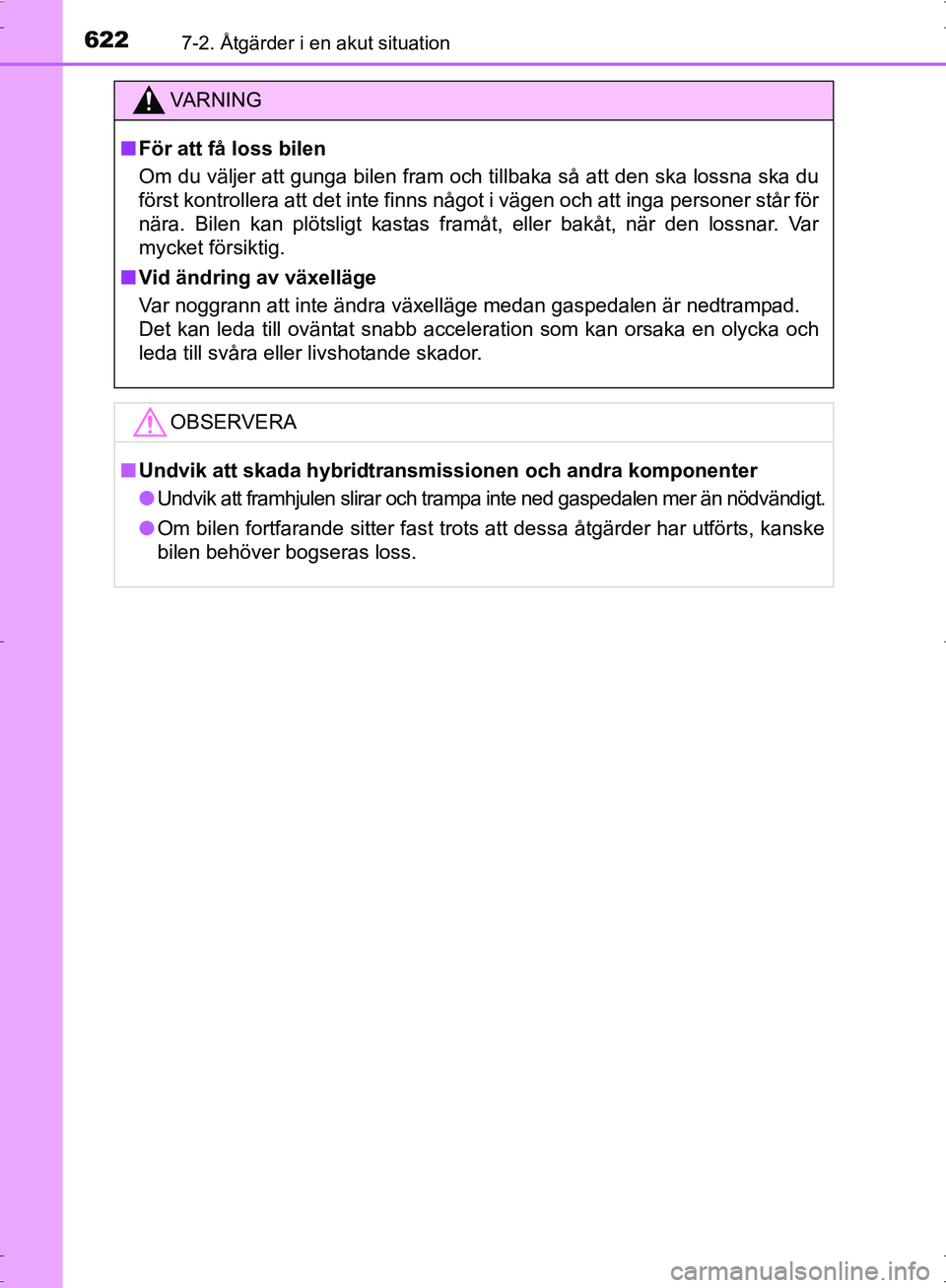

VA R N I N G
■För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid ändring av växelläge
Var noggrann att inte ändra växelläge medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada hybridtransmi ssionen och andra komponenter
● Undvik att framhjulen slirar och tr ampa inte ned gaspedalen mer än nödvändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM47B56SE.book Page 622 Wedne sday, September 21, 2016 5:34 PM

623

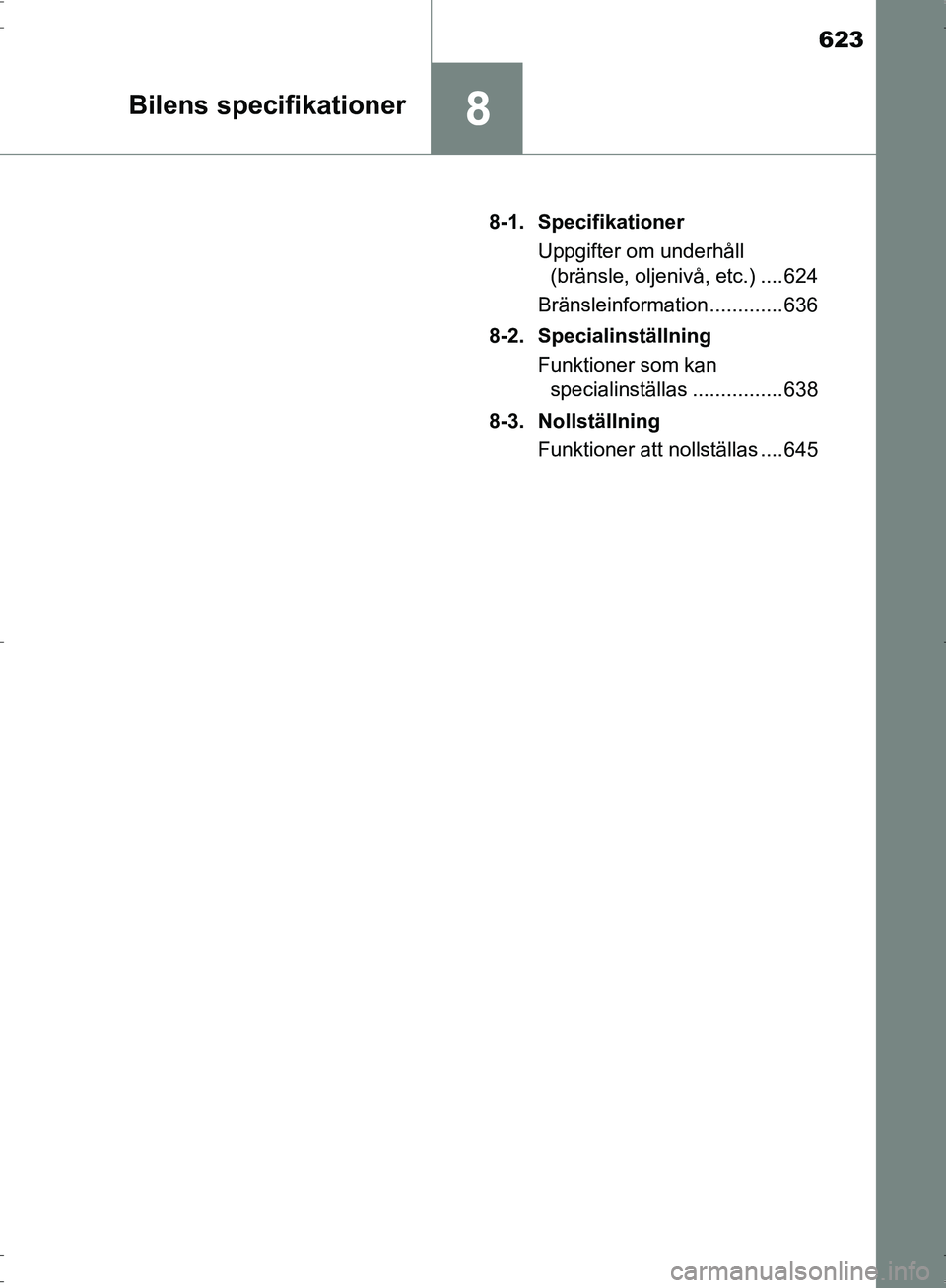

8Bilens specifikationer
OM47B56SE8-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 624
Bränsleinformation ............. 636
8-2. Specialinställning Funktioner som kan specialinställas ................ 638
8-3. Nollställning Funktioner att nollställas .... 645
OM47B56SE.book Page 623 Wedne sday, September 21, 2016 5:34 PM

6248-1. Specifikationer
OM47B56SE

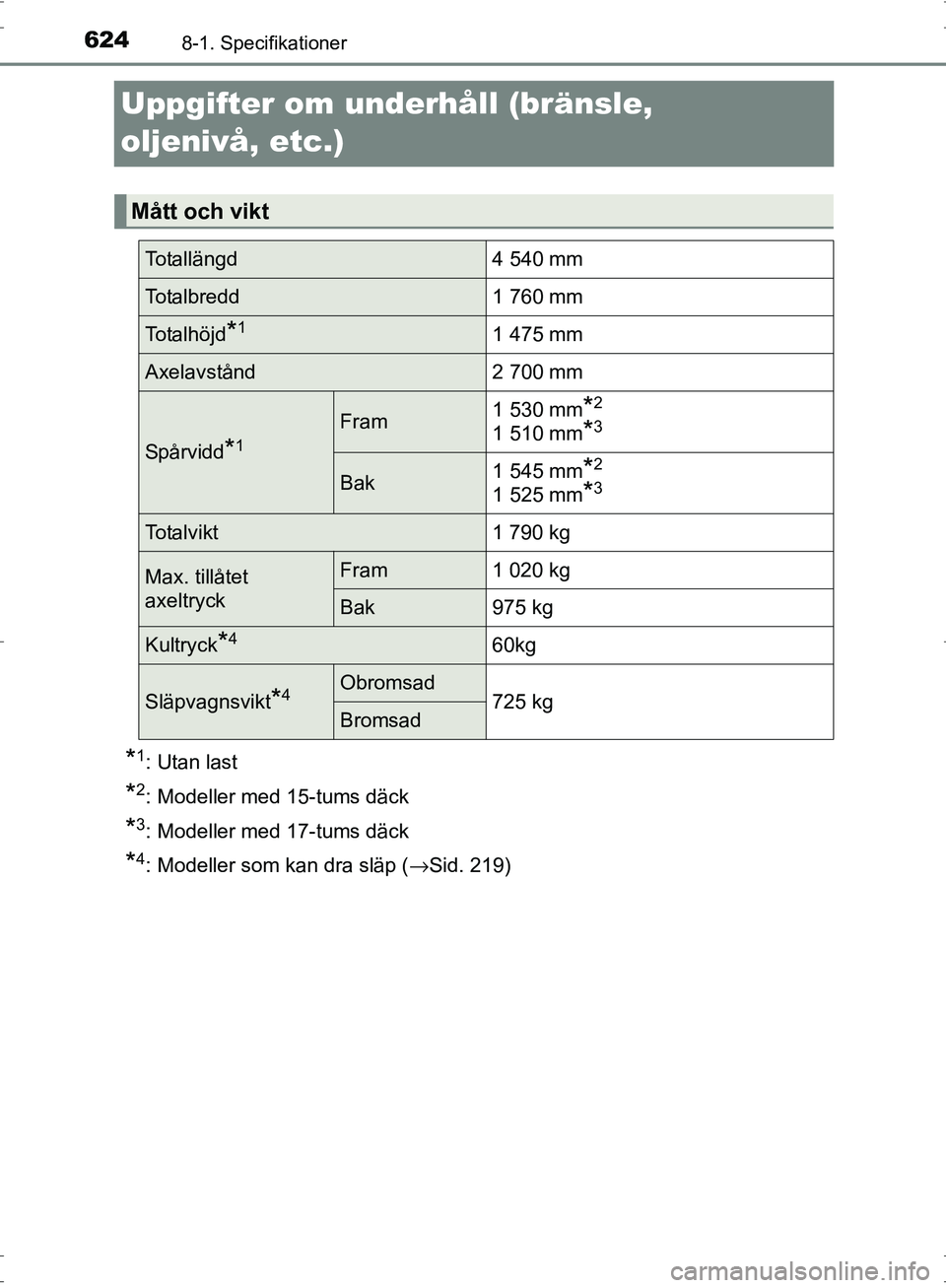

Uppgifter om underhåll (bränsle,
oljenivå, etc.)
*1: Utan last
*2: Modeller med 15-tums däck
*3: Modeller med 17-tums däck
*4: Modeller som kan dra släp (→Sid. 219)
Mått och vikt
Totallängd4 540 mm
Totalbredd1 760 mm
To t a l h ö j d*11 475 mm
Axelavstånd2 700 mm
Spårvidd*1
Fram1 530 mm*2
1 510 mm*3
Bak1 545 mm*2
1 525 mm*3
To t a l v i k t1 790 kg
Max. tillåtet
axeltryckFram1 020 kg
Bak975 kg
Kultryck*460kg
Släpvagnsvikt*4Obromsad725 kgBromsad
OM47B56SE.book Page 624 Wedne sday, September 21, 2016 5:34 PM

6258-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

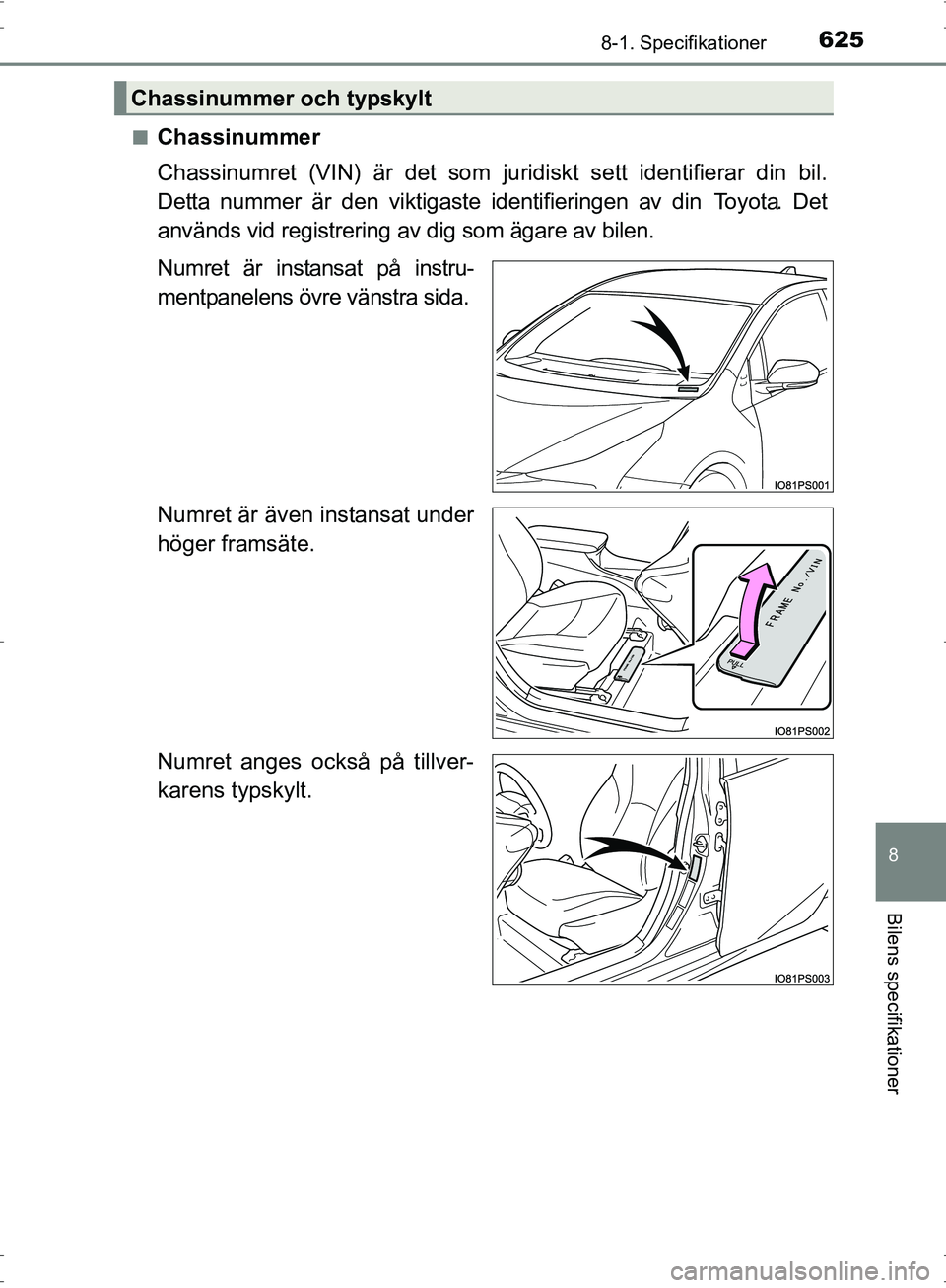

■Chassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret är även instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM47B56SE.book Page 625 Wednesday, September 21, 2016 5:34 PM

6268-1. Specifikationer
OM47B56SE■

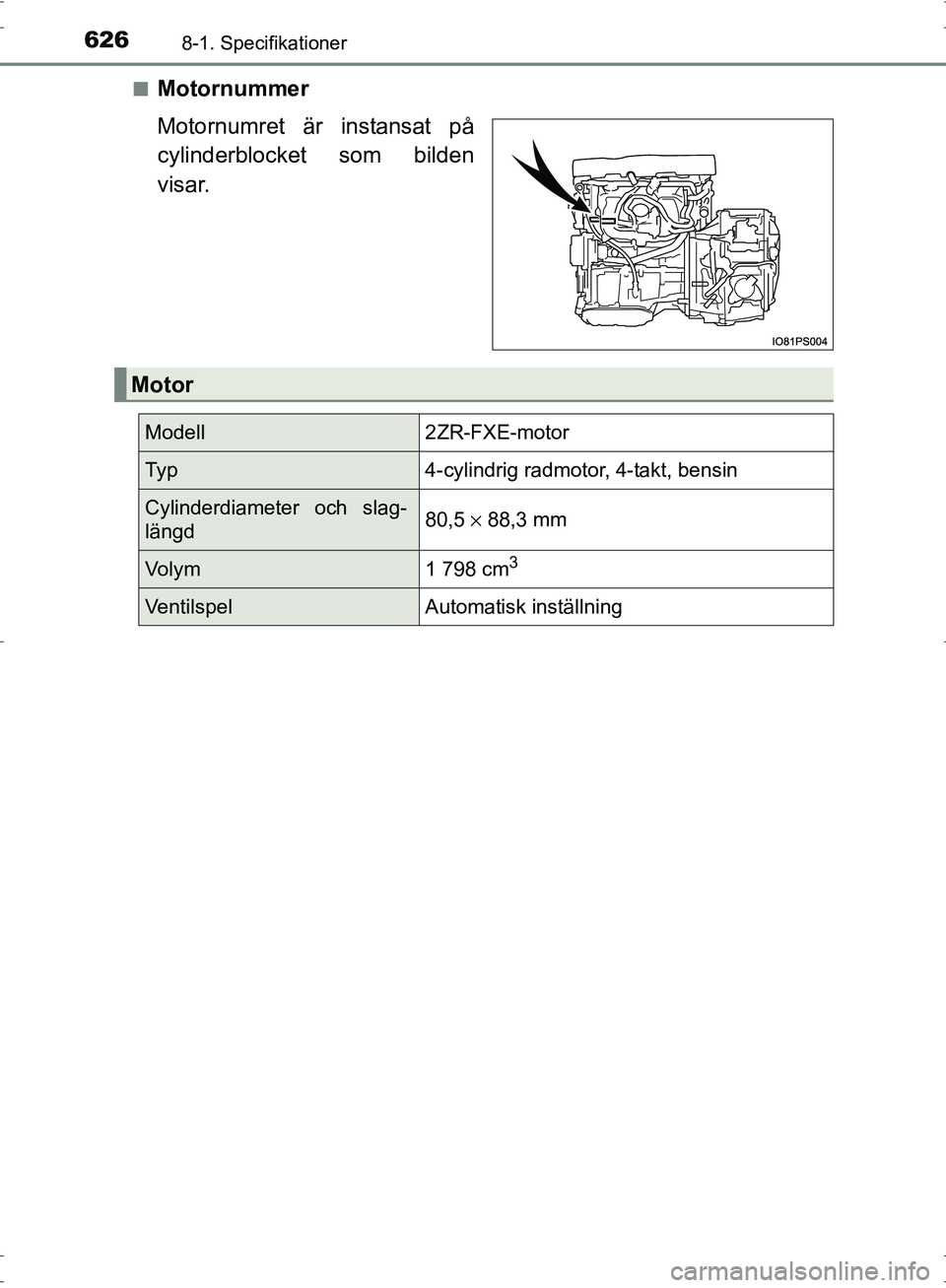

Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slag-
längd80,5 × 88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
OM47B56SE.book Page 626 Wedne sday, September 21, 2016 5:34 PM

6278-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

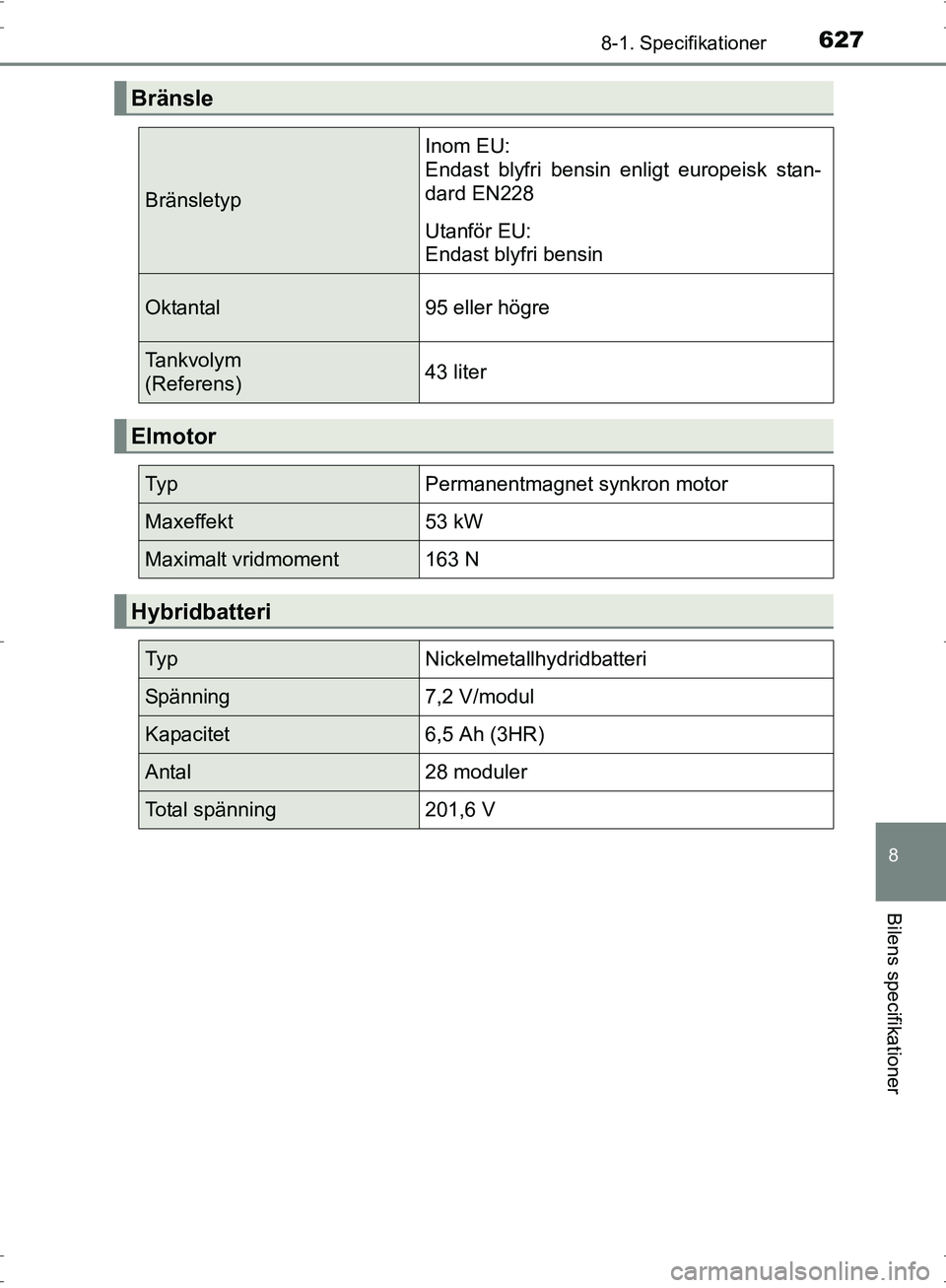

Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 N
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Total spänning201,6 V
OM47B56SE.book Page 627 Wednesday, September 21, 2016 5:34 PM

6288-1. Specifikationer
OM47B56SE■

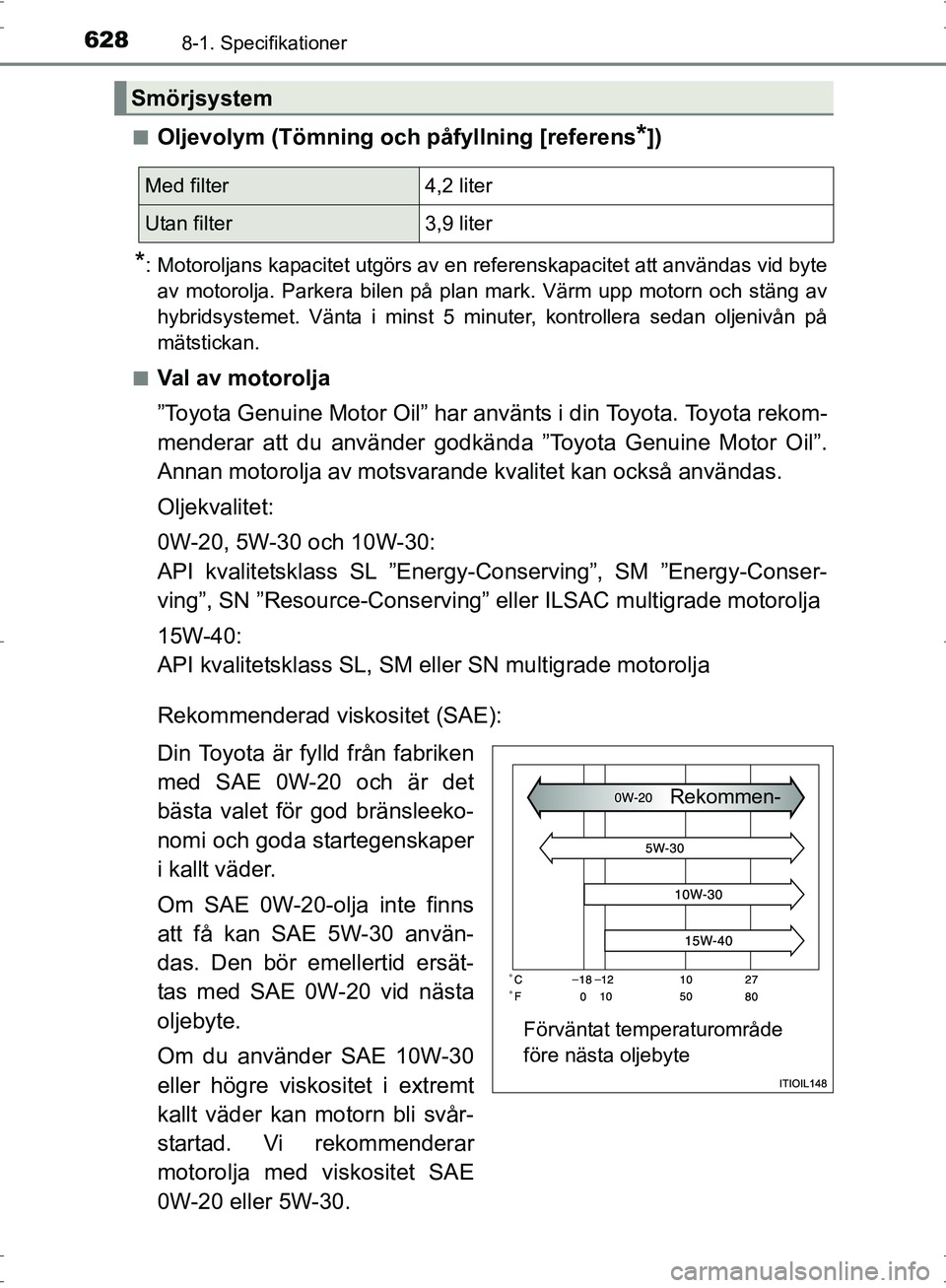

Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte Rekommen-
OM47B56SE.book Page 628 Wedne
sday, September 21, 2016 5:34 PM

6298-1. Specifikationer
OM47B56SE
8
Bilens specifikationer

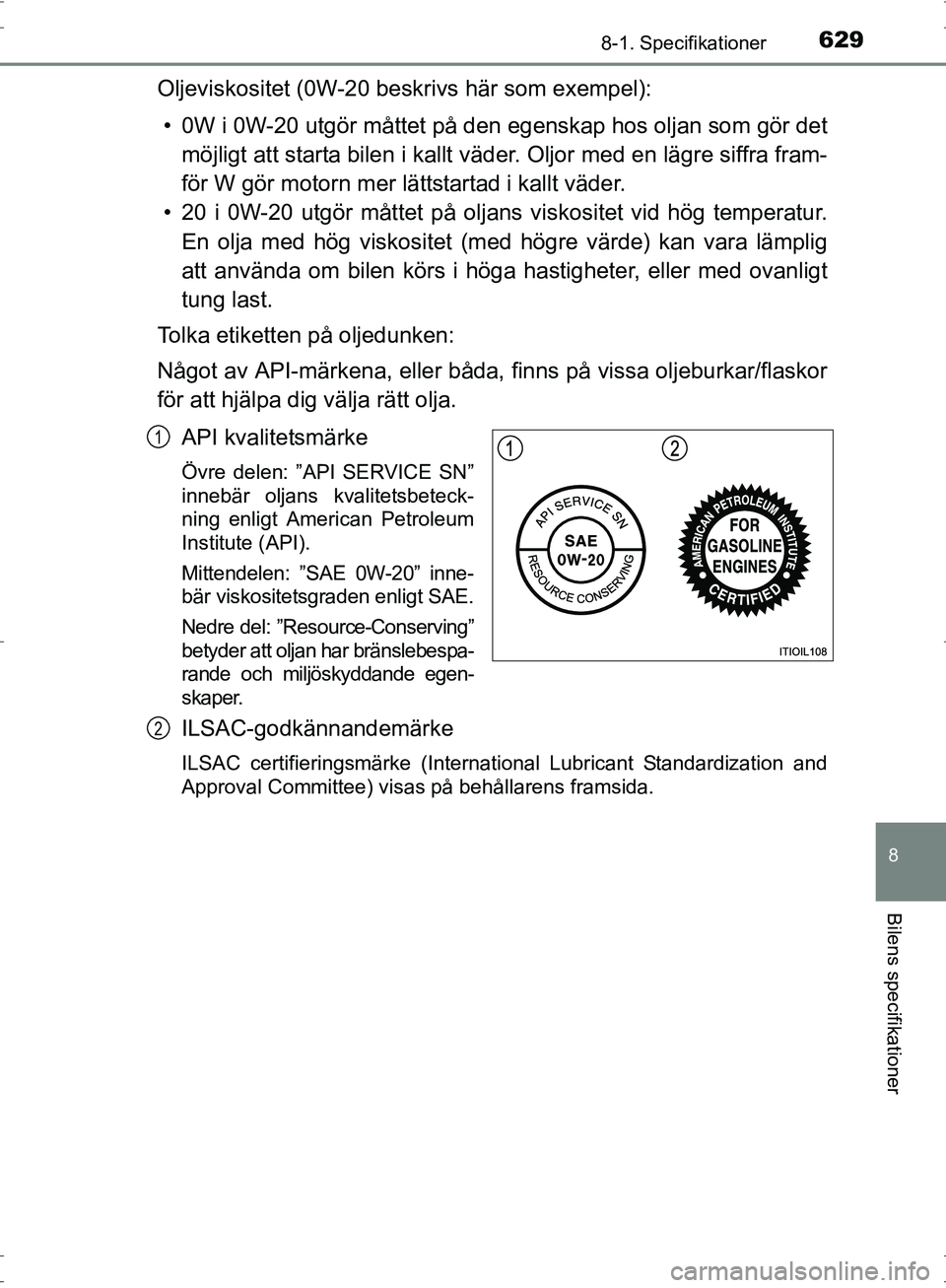

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47B56SE.book Page 629 Wedne sday, September 21, 2016 5:34 PM

6308-1. Specifikationer
OM47B56SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.

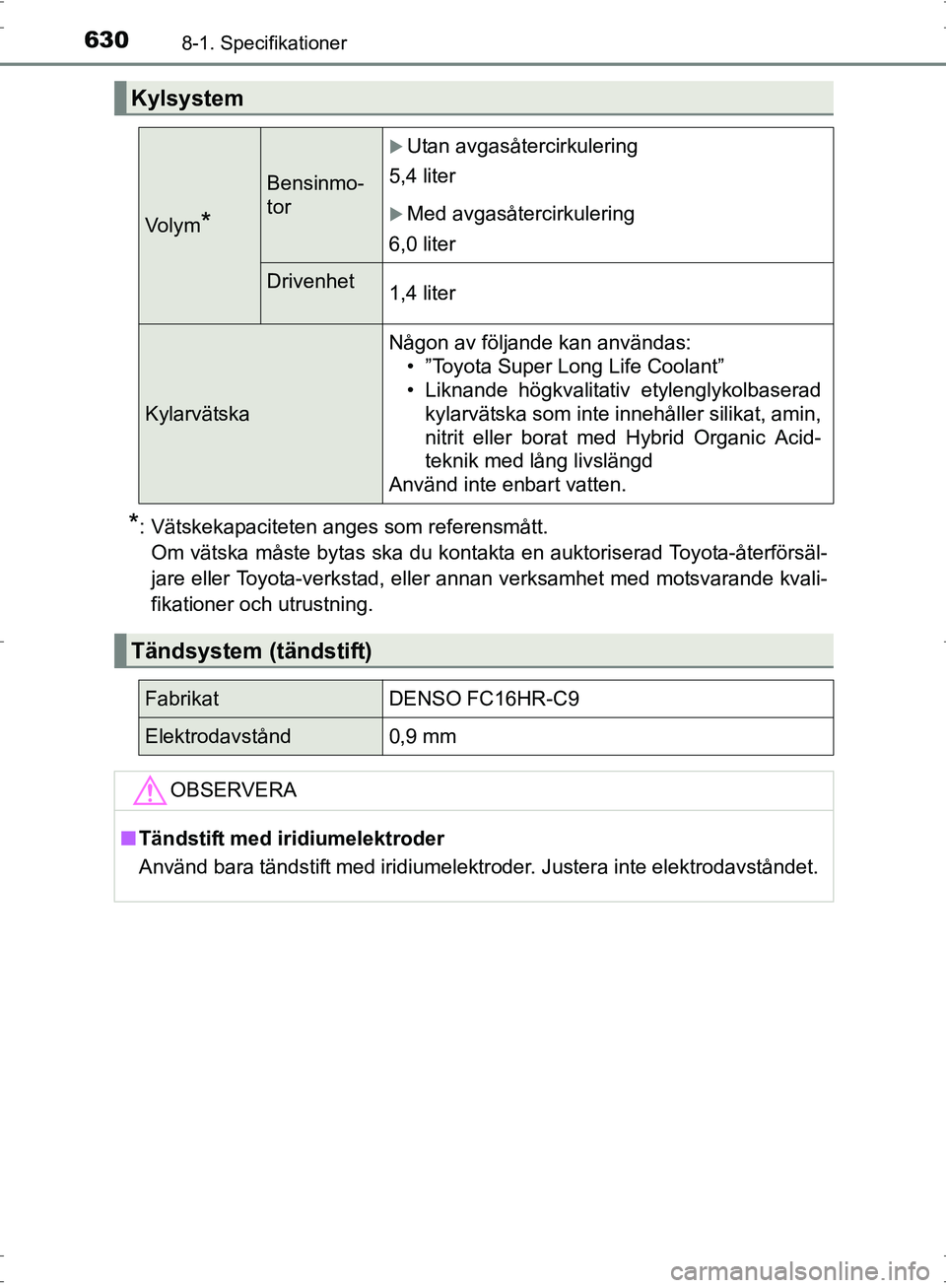

Kylsystem
Vo l y m*
Bensinmo-
tor
XUtan avgasåtercirkulering
5,4 liter
XMed avgasåtercirkulering
6,0 liter
Drivenhet1,4 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-C9
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47B56SE.book Page 630 Wedne sday, September 21, 2016 5:34 PM
