4214-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47B58S_(ES)

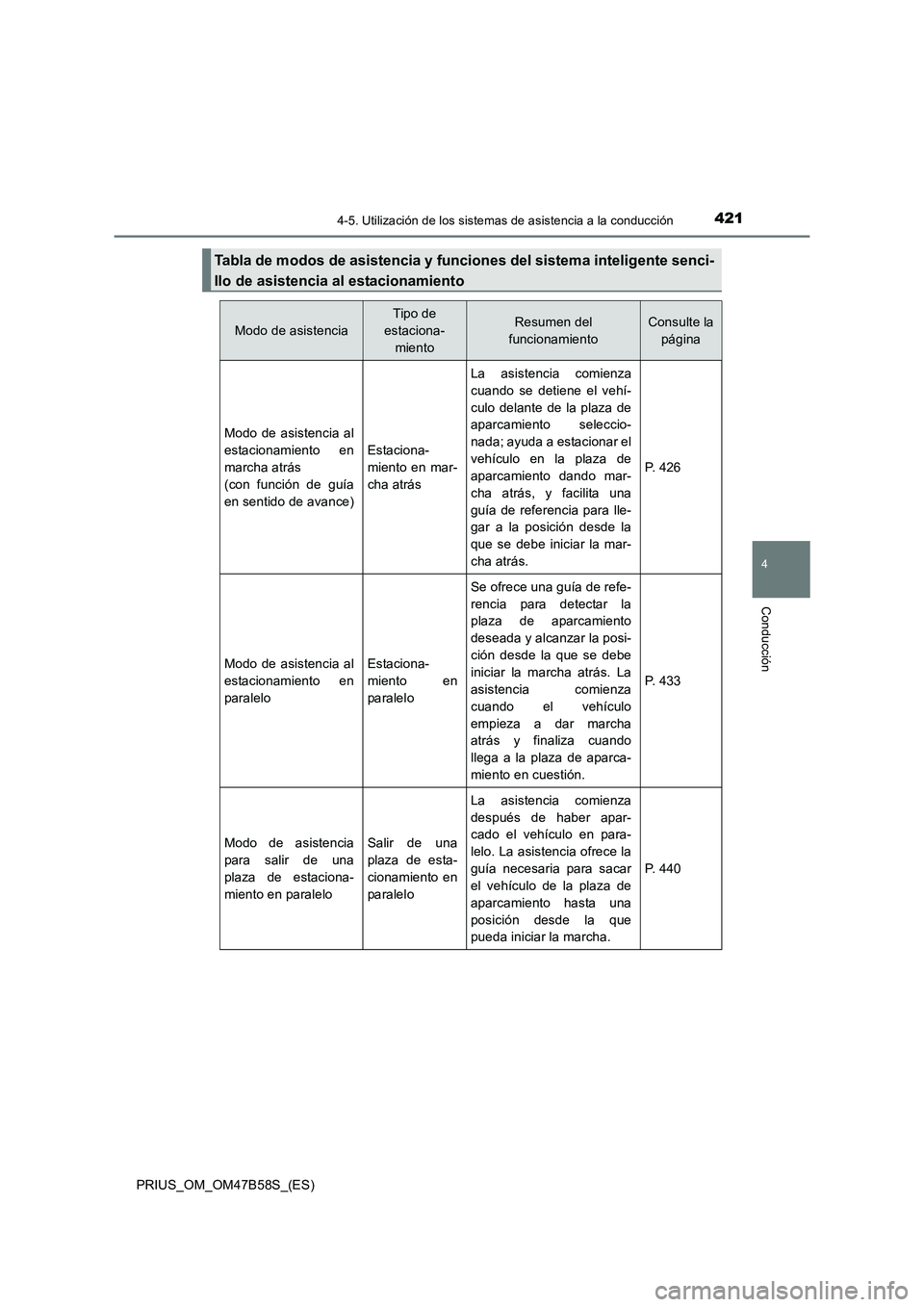

Tabla de modos de asistencia y func iones del sistema inteligente senci-
llo de asistencia al estacionamiento
Modo de asistencia
Tipo de
estaciona- mientoResumen del
funcionamientoConsulte la página
Modo de asistencia al
estacionamiento en
marcha atrás
(con función de guía
en sentido de avance)
Estaciona-
miento en mar-
cha atrás
La asistencia comienza
cuando se detiene el vehí-
culo delante de la plaza de
aparcamiento seleccio-
nada; ayuda a estacionar el
vehículo en la plaza de
aparcamiento dando mar-
cha atrás, y facilita una
guía de referencia para lle-
gar a la posición desde la
que se debe iniciar la mar-
cha atrás.
P. 426
Modo de asistencia al
estacionamiento en
paraleloEstaciona-
miento en
paralelo
Se ofrece una guía de refe-
rencia para detectar la
plaza de aparcamiento
deseada y alcanzar la posi-
ción desde la que se debe
iniciar la marcha atrás. La
asistencia comienza
cuando el vehículo
empieza a dar marcha
atrás y finaliza cuando
llega a la plaza de aparca-
miento en cuestión.
P. 433
Modo de asistencia
para salir de una
plaza de estaciona-
miento en paraleloSalir de una
plaza de esta-
cionamiento en
paralelo
La asistencia comienza
después de haber apar-
cado el vehículo en para-
lelo. La asistencia ofrece la
guía necesaria para sacar
el vehículo de la plaza de
aparcamiento hasta una
posición desde la que
pueda iniciar la marcha.
P. 440

4224-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47B58S_(ES)
■Función de sónar inteligente de espacio libre con el sistema inteligente sencillo
de asistencia al estacionamiento en funcionamiento
Si durante su funcionamiento el sistema inteligente sencillo de asistencia al estaciona-
miento detecta un obstáculo que podría ocasionar una colisión, se accionarán el con-
trol de limitación de la potencia del sistema híbrido y el control de frenos de la función
de sónar inteligente de espacio libre, independientemente de si la función de sónar
inteligente de espacio libre está activada o desactivada. ( →P. 409)
● Una vez que la función de sónar inteligente de espacio libre se pone en funciona-
miento, el sistema inteligente sencillo de asistencia al estacionamiento se detiene
temporalmente y en la pantalla de información múltiple se indica que la función de
sónar inteligente de espacio libre está funcionando. ( →P. 413)
● Si el funcionamiento del sistema inteligente sencillo de asistencia al estacionamiento
se detiene 3 veces por la actuación de la función de sónar inteligente de espacio
libre, se cancelará el sistema inteligente sencillo de asistencia al estacionamiento.
● Cuando el sistema inteligente sencillo de asistencia al estacionamiento vuelve a
estar disponible después de haber accionado la función de sónar inteligente de
espacio libre, se mostrará un mensaje en la pantalla de información múltiple indicán-
dole que realice un cambio. Puede seguir utilizando el sistema inteligente sencillo de
asistencia al estacionamiento realizando el cambio de acuerdo con las indicaciones
del mensaje mostrado en la pantalla de información múltiple y pulsando de nuevo el
interruptor S-IPA ( →P. 423).
■ Cambio mientras el sistema inteligente sencillo de asistencia al estacionamiento
está en funcionamiento
Si el sistema determina que el conductor intenta desplazarse hacia delante o en mar-
cha atrás, se sigue proporcionando la asistencia aunque el conductor haya cambiado
de marcha antes de que el sistema se lo haya indicado. Sin embargo, debido a que la
maniobra del conductor difiere de las instrucciones proporcionadas por el sistema, el
número de maniobras de giro podría aumentar.

4234-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47B58S_(ES)■

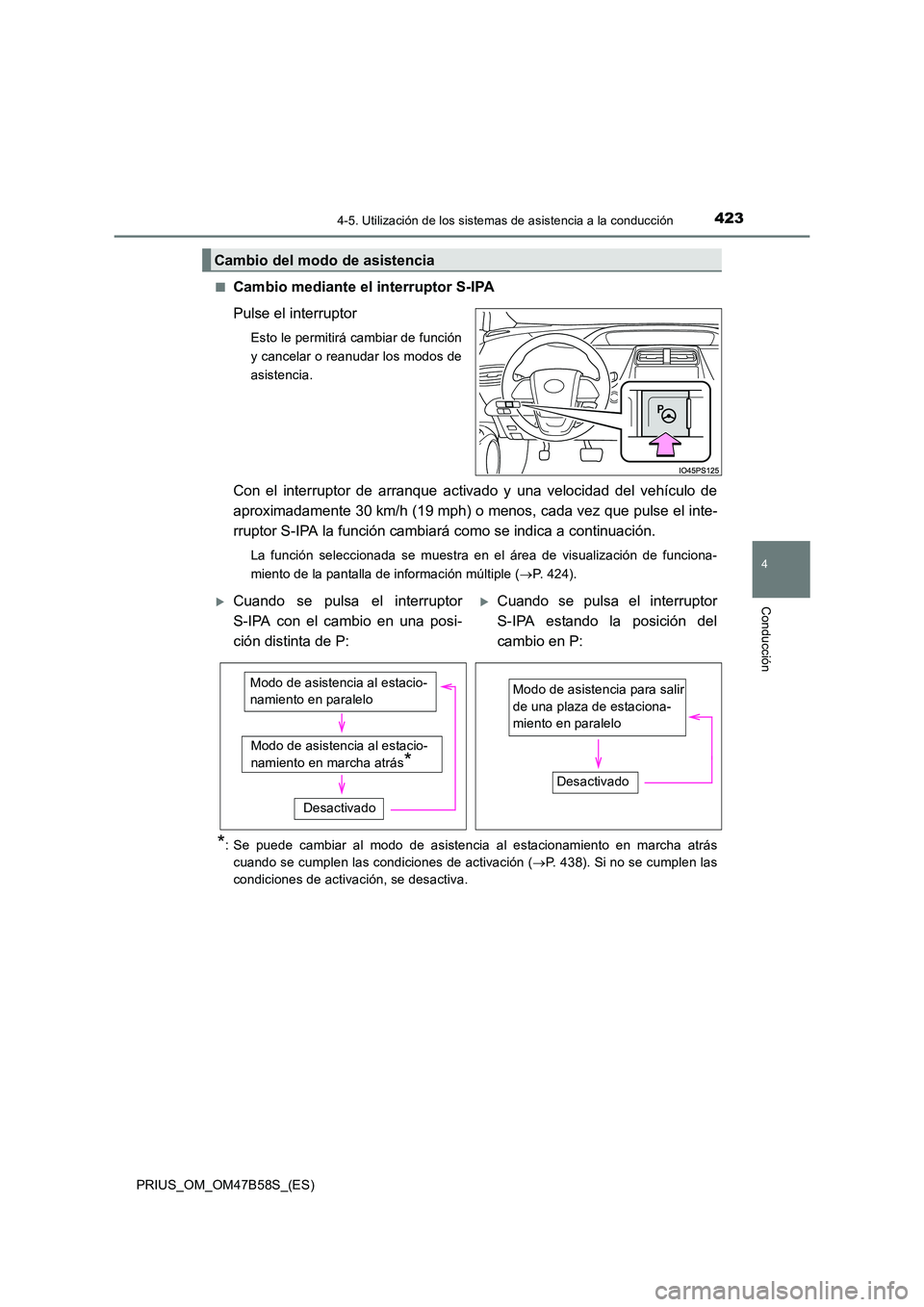

Cambio mediante el interruptor S-IPA
Pulse el interruptor
Esto le permitirá cambiar de función
y cancelar o reanudar los modos de
asistencia.
Con el interruptor de arranque activado y una velocidad del vehículo de
aproximadamente 30 km/h (19 mph) o menos, cada vez que pulse el inte-
rruptor S-IPA la función cambiará como se indica a continuación.
La función seleccionada se muestra en el área de visualización de funciona-
miento de la pantalla de información múltiple (
→P. 424).
*: Se puede cambiar al modo de asistencia al estacionamiento en marcha atrás
cuando se cumplen las condiciones de activación ( →P. 438). Si no se cumplen las
condiciones de activación, se desactiva.
Cambio del modo de asistencia
XCuando se pulsa el interruptor
S-IPA con el cambio en una posi-
ción distinta de P:XCuando se pulsa el interruptor
S-IPA estando la posición del
cambio en P:
Modo de asistencia al estacio-
namiento en marcha atrás
*
Modo de asistencia al estacio-
namiento en paralelo
DesactivadoModo de asistencia para salir
de una plaza de estaciona-
miento en paralelo Desactivado

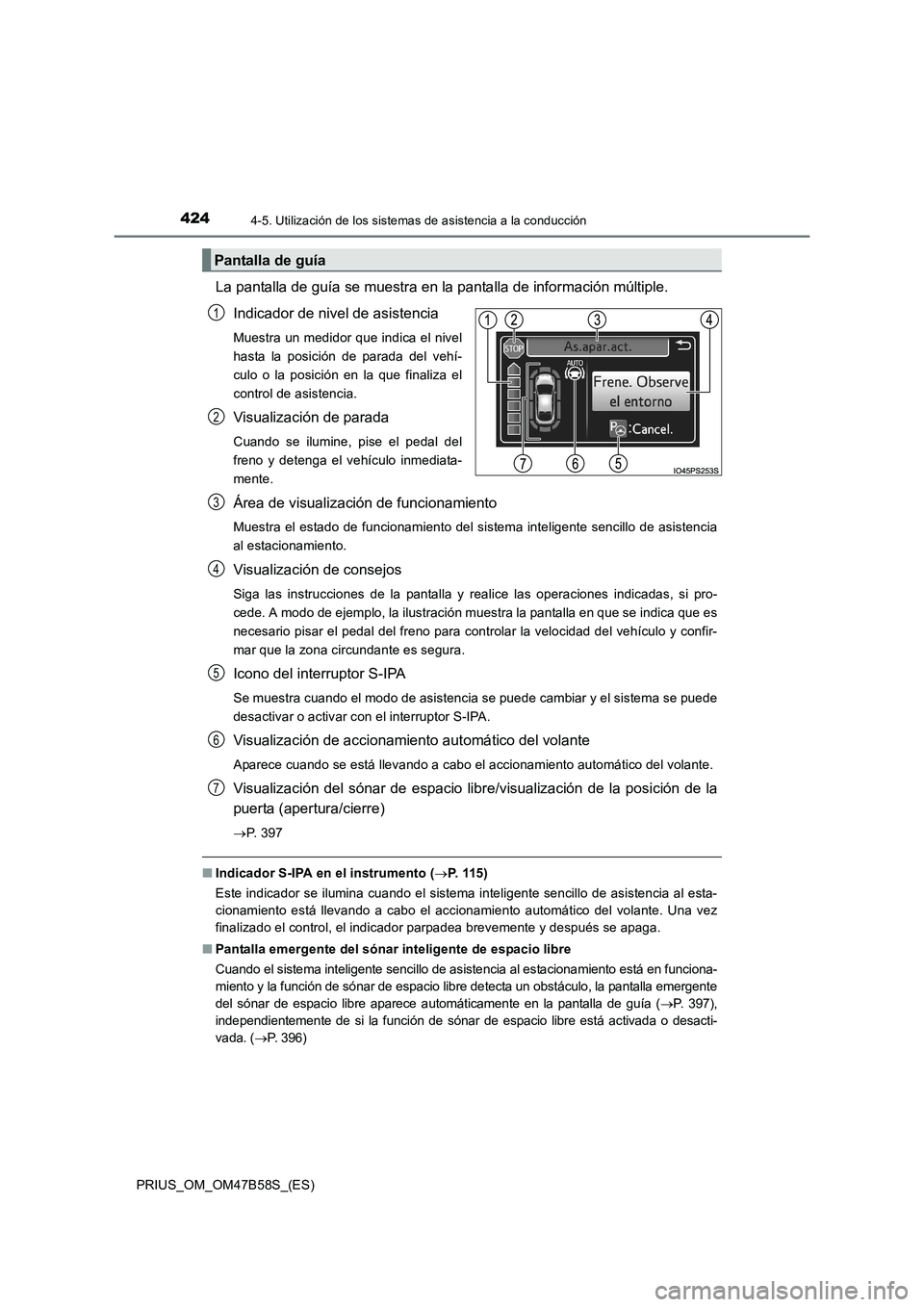

4244-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47B58S_(ES)
La pantalla de guía se muestra en la pantalla de información múltiple.
Indicador de nivel de asistencia
Muestra un medidor que indica el nivel
hasta la posición de parada del vehí-
culo o la posición en la que finaliza el
control de asistencia.
Visualización de parada
Cuando se ilumine, pise el pedal del
freno y detenga el vehículo inmediata-
mente.
Área de visualización de funcionamiento
Muestra el estado de funcionamiento del sistema inteligente sencillo de asistencia
al estacionamiento.
Visualización de consejos
Siga las instrucciones de la pantalla y realice las operaciones indicadas, si pro-
cede. A modo de ejemplo, la ilustración muestra la pantalla en que se indica que es
necesario pisar el pedal del freno para controlar la velocidad del vehículo y confir-
mar que la zona circundante es segura.
Icono del interruptor S-IPA
Se muestra cuando el modo de asistencia se puede cambiar y el sistema se puede
desactivar o activar con el interruptor S-IPA.
Visualización de accionamiento automático del volante
Aparece cuando se está llevando a cabo el accionamiento automático del volante.
Visualización del sónar de espacio libre/visualización de la posición de la
puerta (apertura/cierre)
→P. 3 9 7
■ Indicador S-IPA en el instrumento ( →P. 1 1 5 )
Este indicador se ilumina cuando el sistema inteligente sencillo de asistencia al esta-
cionamiento está llevando a cabo el accionamiento automático del volante. Una vez
finalizado el control, el indicador parpadea brevemente y después se apaga.
■ Pantalla emergente del sónar inteligente de espacio libre
Cuando el sistema inteligente sencillo de asistencia al estacionamiento está en funciona-
miento y la función de sónar de espacio libre detecta un obstáculo, la pantalla emergente
del sónar de espacio libre aparece automáticamente en la pantalla de guía ( →P. 397),
independientemente de si la función de sónar de espacio libre está activada o desacti-
vada. ( →P. 396)
Pantalla de guía
1
2
3
4
5
6
7

4254-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47B58S_(ES)

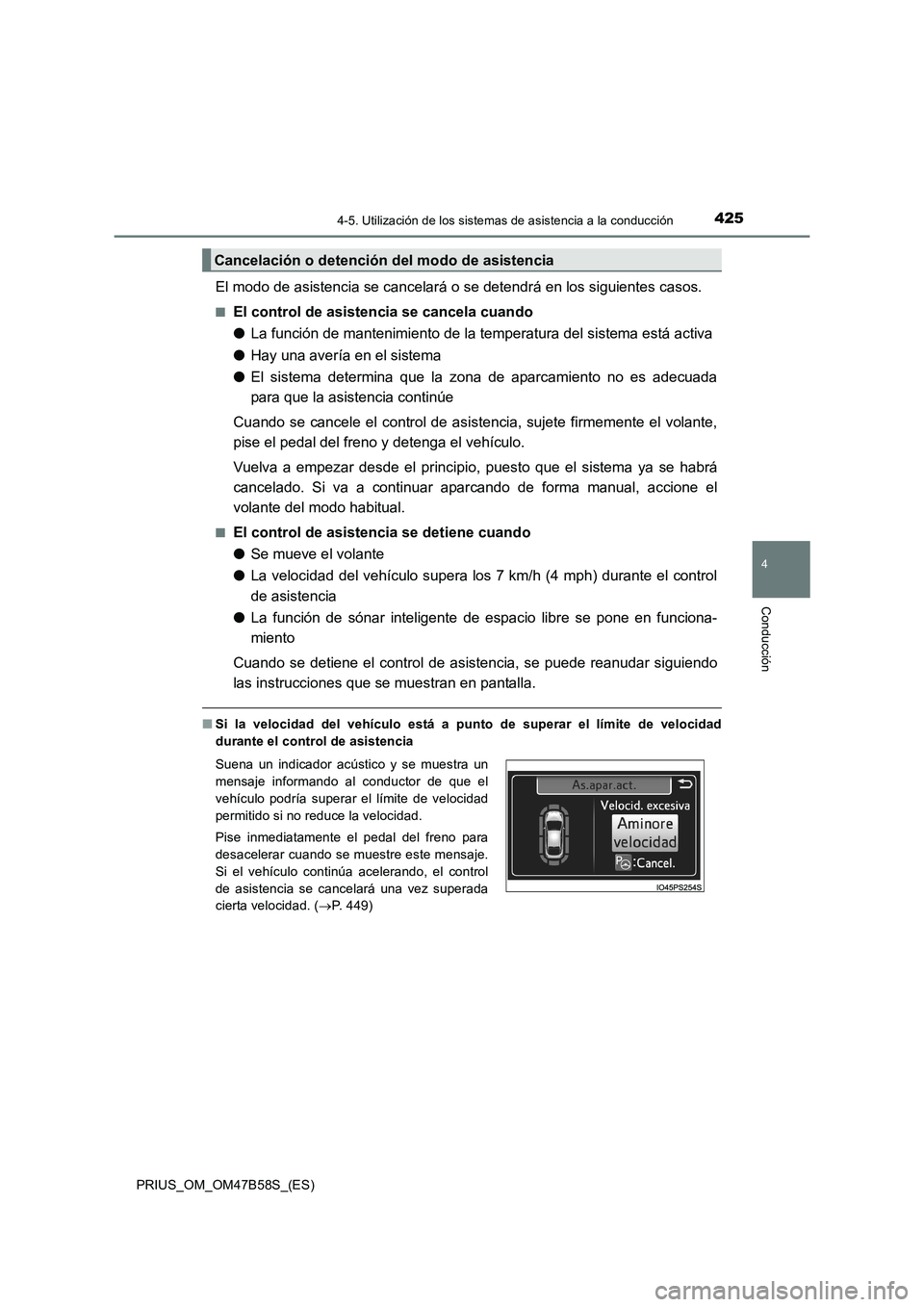

El modo de asistencia se cancelará o se detendrá en los siguientes casos.
■El control de asistencia se cancela cuando
●La función de mantenimiento de la te mperatura del sistema está activa
● Hay una avería en el sistema
● El sistema determina que la zona de aparcamiento no es adecuada
para que la asistencia continúe
Cuando se cancele el control de asistencia, sujete firmemente el volante,
pise el pedal del freno y detenga el vehículo.
Vuelva a empezar desde el principio, puesto que el sistema ya se habrá
cancelado. Si va a continuar aparcando de forma manual, accione el
volante del modo habitual.
■El control de asistencia se detiene cuando
● Se mueve el volante
● La velocidad del vehículo supera los 7 km/h (4 mph) durante el control
de asistencia
● La función de sónar inteligente de espacio libre se pone en funciona-
miento
Cuando se detiene el control de asistencia, se puede reanudar siguiendo
las instrucciones que se muestran en pantalla.
■ Si la velocidad del vehículo está a pu nto de superar el límite de velocidad
durante el control de asistencia
Cancelación o detención del modo de asistencia
Suena un indicador acústico y se muestra un
mensaje informando al conductor de que el
vehículo podría superar el límite de velocidad
permitido si no reduce la velocidad.
Pise inmediatamente el pedal del freno para
desacelerar cuando se muestre este mensaje.
Si el vehículo continúa acelerando, el control
de asistencia se cancelará una vez superada
cierta velocidad. ( →P. 449)

4264-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47B58S_(ES)■

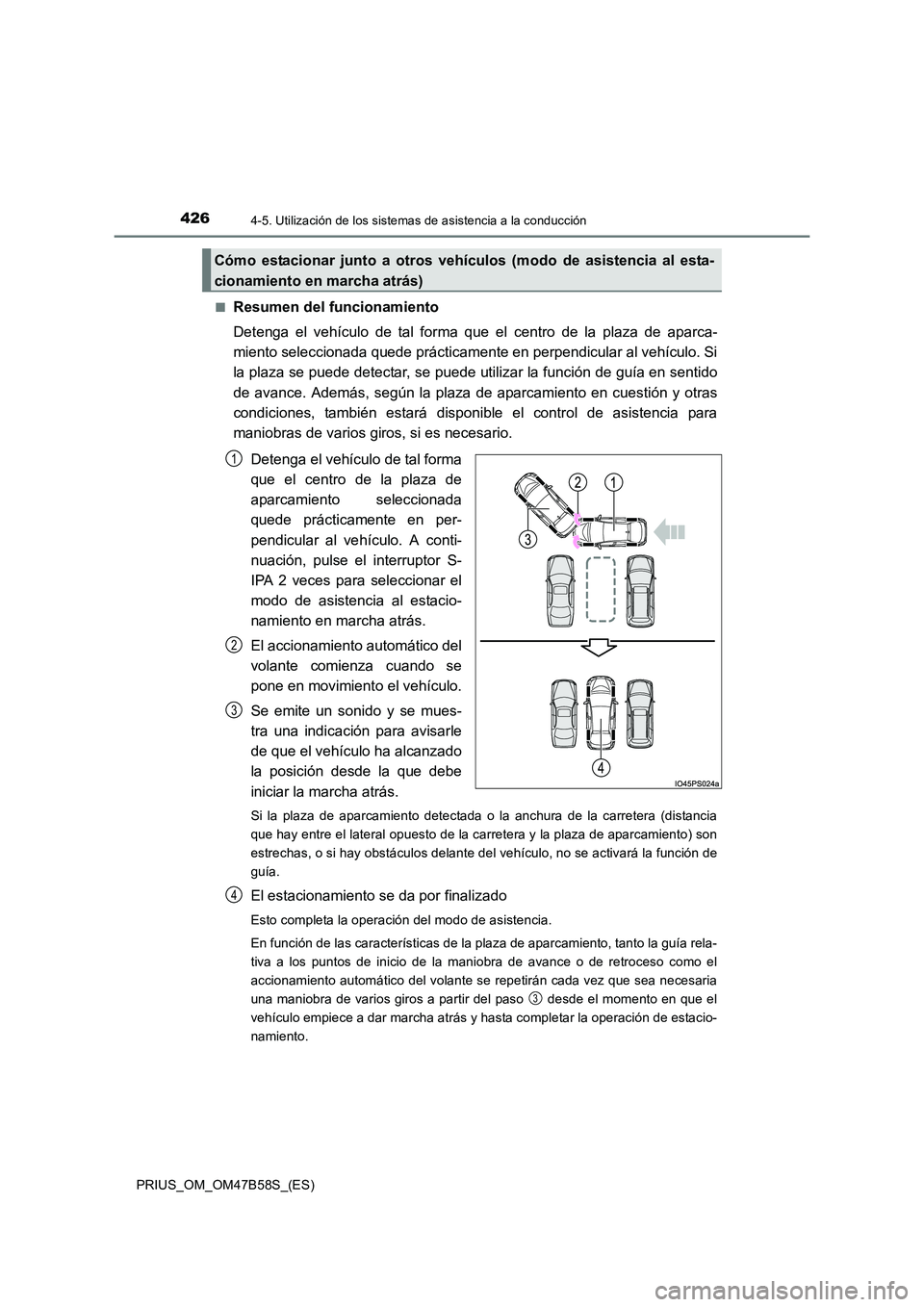

Resumen del funcionamiento
Detenga el vehículo de tal forma que el centro de la plaza de aparca-
miento seleccionada quede prácticamente en perpendicular al vehículo. Si
la plaza se puede detectar, se puede utilizar la función de guía en sentido
de avance. Además, según la plaza de aparcamiento en cuestión y otras
condiciones, también estará disponible el control de asistencia para
maniobras de varios giros, si es necesario.
Detenga el vehículo de tal forma
que el centro de la plaza de
aparcamiento seleccionada
quede prácticamente en per-
pendicular al vehículo. A conti-
nuación, pulse el interruptor S-
IPA 2 veces para seleccionar el
modo de asistencia al estacio-
namiento en marcha atrás.
El accionamiento automático del
volante comienza cuando se
pone en movimiento el vehículo.
Se emite un sonido y se mues-
tra una indicación para avisarle
de que el vehículo ha alcanzado
la posición desde la que debe
iniciar la marcha atrás.
Si la plaza de aparcamiento detectada o la anchura de la carretera (distancia
que hay entre el lateral opuesto de la carretera y la plaza de aparcamiento) son
estrechas, o si hay obstáculos delante del vehículo, no se activará la función de
guía.
El estacionamiento se da por finalizado
Esto completa la operación del modo de asistencia.
En función de las características de la plaza de aparcamiento, tanto la guía rela-
tiva a los puntos de inicio de la maniobra de avance o de retroceso como el
accionamiento automático del volante se repetirán cada vez que sea necesaria
una maniobra de varios giros a partir del paso desde el momento en que el
vehículo empiece a dar marcha atrás y hasta completar la operación de estacio-
namiento.
Cómo estacionar junto a otros vehículos (modo de asistencia al esta-
cionamiento en marcha atrás)
1
2
3
4
3

4274-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47B58S_(ES)■

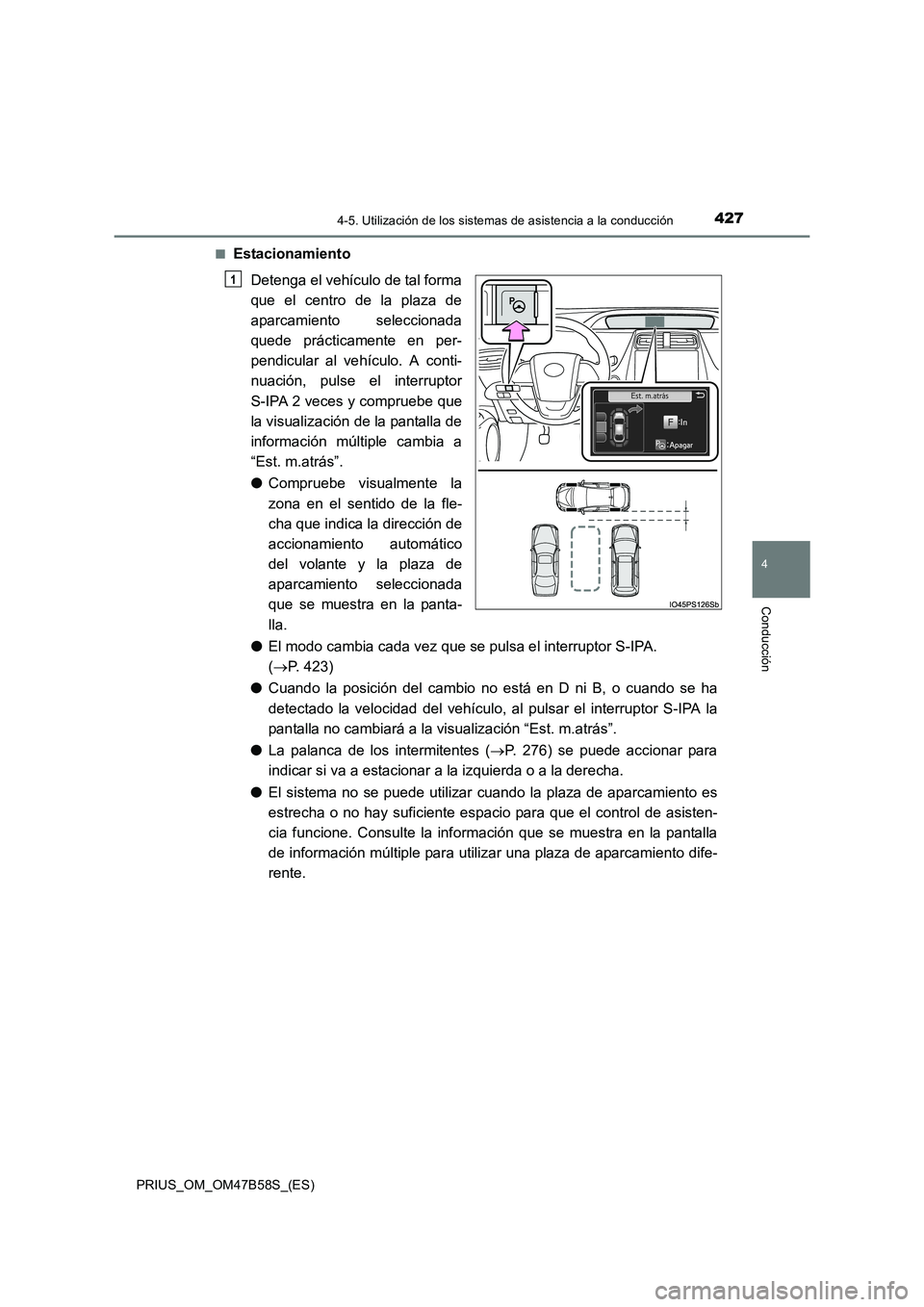

Estacionamiento
Detenga el vehículo de tal forma
que el centro de la plaza de
aparcamiento seleccionada
quede prácticamente en per-
pendicular al vehículo. A conti-
nuación, pulse el interruptor
S-IPA 2 veces y compruebe que
la visualización de la pantalla de
información múltiple cambia a
“Est. m.atrás”.
● Compruebe visualmente la
zona en el sentido de la fle-
cha que indica la dirección de
accionamiento automático
del volante y la plaza de
aparcamiento seleccionada
que se muestra en la panta-
lla.
● El modo cambia cada vez que se pulsa el interruptor S-IPA.
(→ P. 423)
● Cuando la posición del cambio no está en D ni B, o cuando se ha
detectado la velocidad del vehículo, al pulsar el interruptor S-IPA la
pantalla no cambiará a la visualización “Est. m.atrás”.
● La palanca de los intermitentes ( →P. 276) se puede accionar para
indicar si va a estacionar a la izquierda o a la derecha.
● El sistema no se puede utilizar cuando la plaza de aparcamiento es
estrecha o no hay suficiente espacio para que el control de asisten-
cia funcione. Consulte la información que se muestra en la pantalla
de información múltiple para utilizar una plaza de aparcamiento dife-
rente.
1

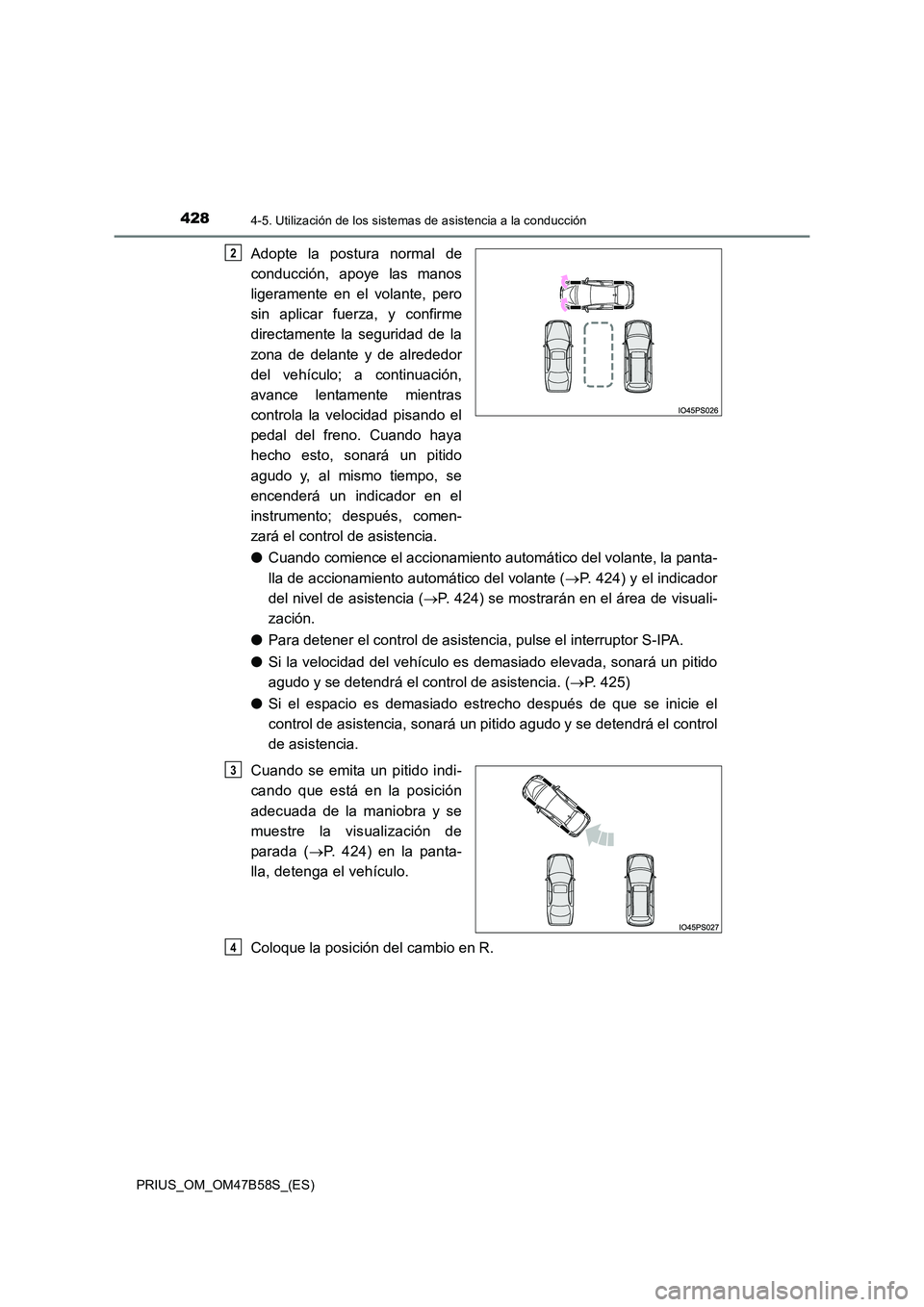

4284-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47B58S_(ES)
Adopte la postura normal de
conducción, apoye las manos
ligeramente en el volante, pero
sin aplicar fuerza, y confirme
directamente la seguridad de la
zona de delante y de alrededor
del vehículo; a continuación,
avance lentamente mientras
controla la velocidad pisando el
pedal del freno. Cuando haya
hecho esto, sonará un pitido
agudo y, al mismo tiempo, se
encenderá un indicador en el
instrumento; después, comen-
zará el control de asistencia.
●Cuando comience el accionamiento automático del volante, la panta-
lla de accionamiento automático del volante ( →P. 424) y el indicador
del nivel de asistencia ( →P. 424) se mostrarán en el área de visuali-
zación.
● Para detener el control de asistencia, pulse el interruptor S-IPA.
● Si la velocidad del vehículo es demasiado elevada, sonará un pitido
agudo y se detendrá el control de asistencia. ( →P. 425)
● Si el espacio es demasiado estrecho después de que se inicie el
control de asistencia, sonará un pitido agudo y se detendrá el control
de asistencia.
Cuando se emita un pitido indi-
cando que está en la posición
adecuada de la maniobra y se
muestre la visualización de
parada ( →P. 424) en la panta-
lla, detenga el vehículo.
Coloque la posición del cambio en R.2
3
4

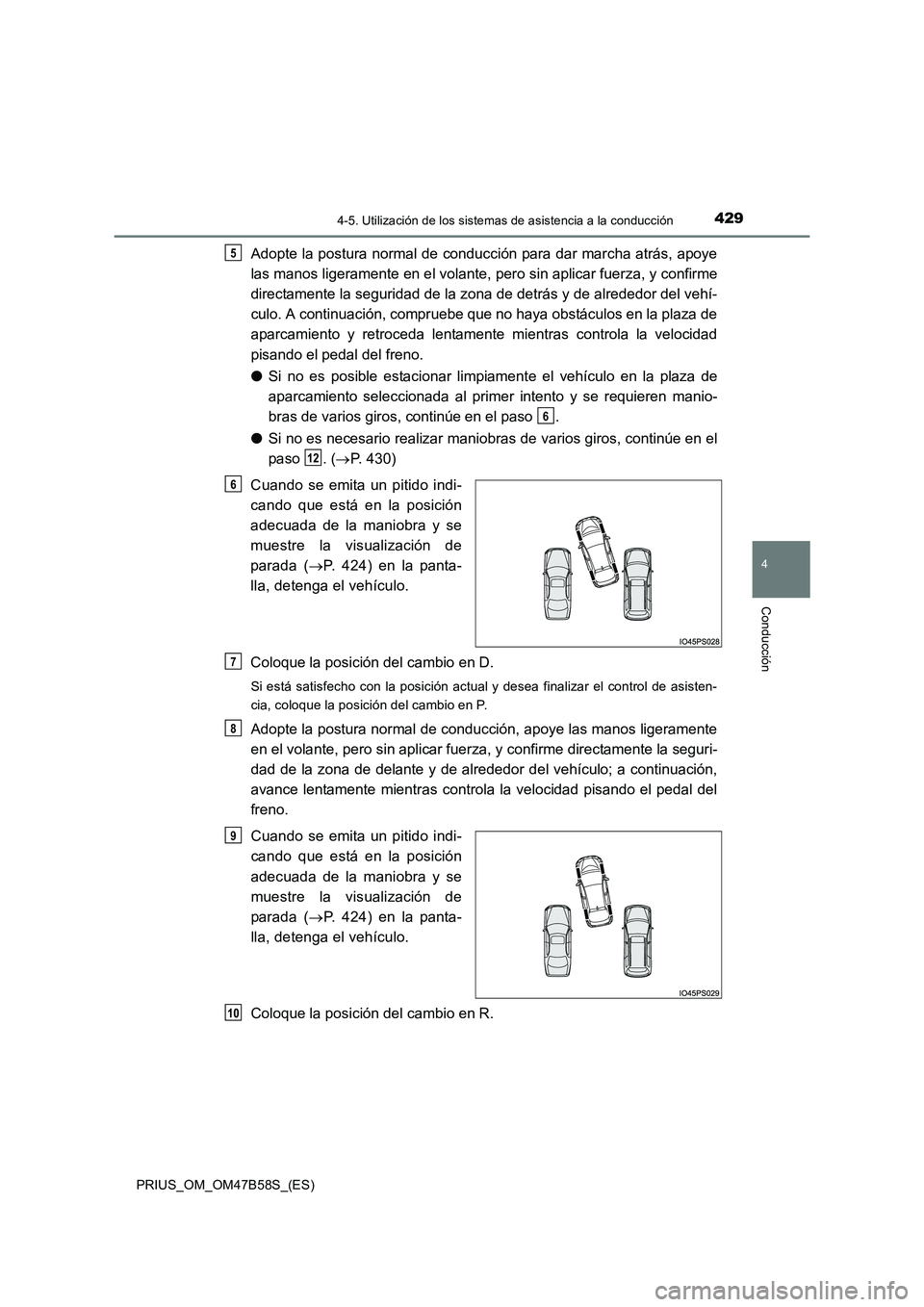

4294-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47B58S_(ES)
Adopte la postura normal de conducción para dar marcha atrás, apoye
las manos ligeramente en el volante, pero sin aplicar fuerza, y confirme
directamente la seguridad de la zona de detrás y de alrededor del vehí-
culo. A continuación, compruebe que no haya obstáculos en la plaza de
aparcamiento y retroceda lentamente mientras controla la velocidad
pisando el pedal del freno.
● Si no es posible estacionar limpiamente el vehículo en la plaza de
aparcamiento seleccionada al primer intento y se requieren manio-
bras de varios giros, continúe en el paso .
● Si no es necesario realizar maniobr as de varios giros, continúe en el
paso . ( →P. 430)
Cuando se emita un pitido indi-
cando que está en la posición
adecuada de la maniobra y se
muestre la visualización de
parada ( →P. 424) en la panta-
lla, detenga el vehículo.
Coloque la posición del cambio en D.
Si está satisfecho con la posición actual y desea finalizar el control de asisten-
cia, coloque la posición del cambio en P.
Adopte la postura normal de conducción, apoye las manos ligeramente
en el volante, pero sin aplicar fuerza, y confirme directamente la seguri-
dad de la zona de delante y de alrededor del vehículo; a continuación,
avance lentamente mientras controla la velocidad pisando el pedal del
freno.
Cuando se emita un pitido indi-
cando que está en la posición
adecuada de la maniobra y se
muestre la visualización de
parada ( →P. 424) en la panta-
lla, detenga el vehículo.
Coloque la posición del cambio en R.
5
6
12
6
7
8
9
10

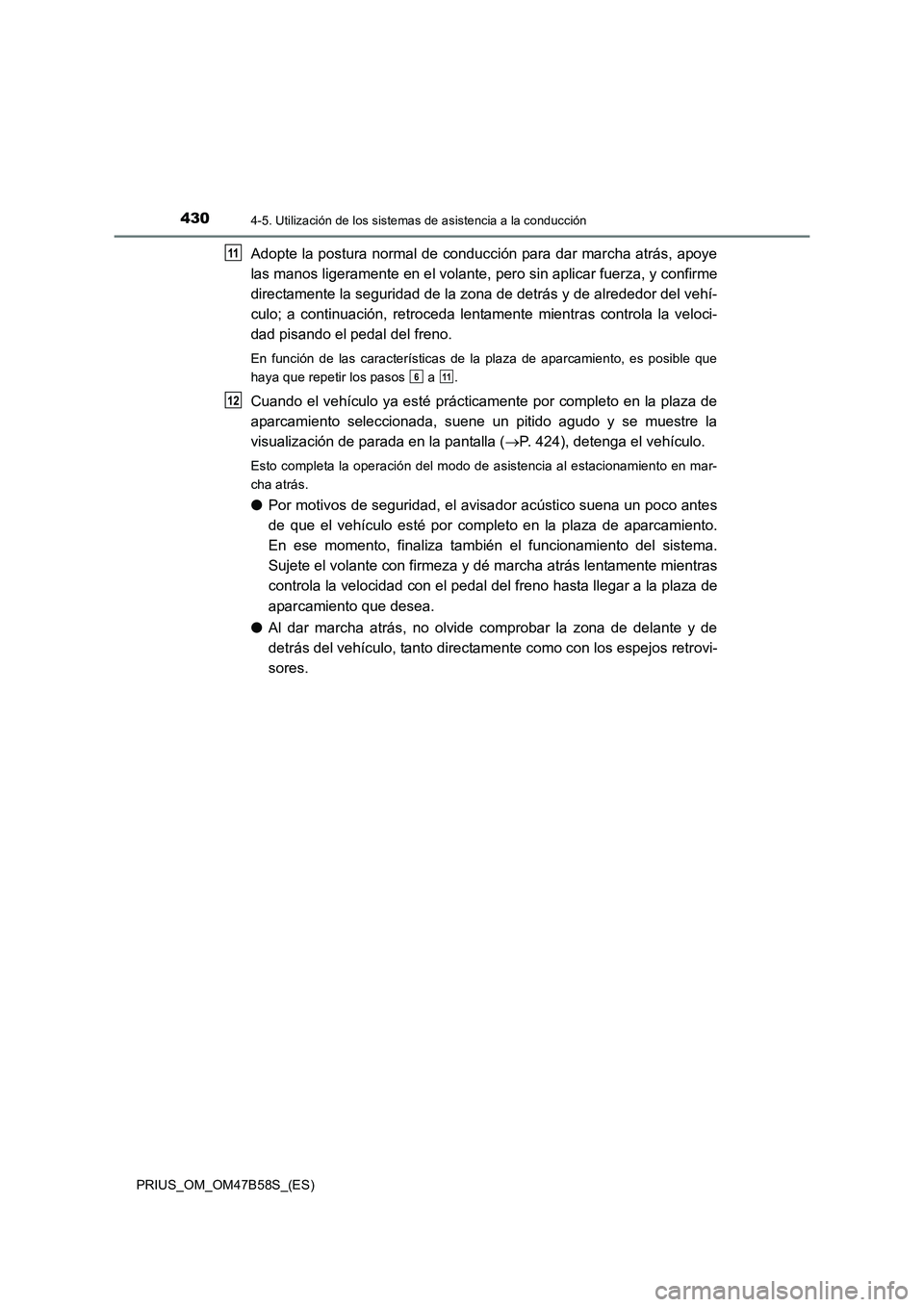

4304-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47B58S_(ES)
Adopte la postura normal de conducción para dar marcha atrás, apoye
las manos ligeramente en el volante, pero sin aplicar fuerza, y confirme
directamente la seguridad de la zona de detrás y de alrededor del vehí-
culo; a continuación, retroceda lentamente mientras controla la veloci-
dad pisando el pedal del freno.
En función de las características de la plaza de aparcamiento, es posible que
haya que repetir los pasos a .
Cuando el vehículo ya esté prácticamente por completo en la plaza de
aparcamiento seleccionada, suene un pitido agudo y se muestre la
visualización de parada en la pantalla ( →P. 424), detenga el vehículo.
Esto completa la operación del modo de asistencia al estacionamiento en mar-
cha atrás.
● Por motivos de seguridad, el avisador acústico suena un poco antes
de que el vehículo esté por completo en la plaza de aparcamiento.
En ese momento, finaliza también el funcionamiento del sistema.
Sujete el volante con firmeza y dé marcha atrás lentamente mientras
controla la velocidad con el pedal del freno hasta llegar a la plaza de
aparcamiento que desea.
● Al dar marcha atrás, no olvide comprobar la zona de delante y de
detrás del vehículo, tanto directamente como con los espejos retrovi-
sores.
11
611
12
