TOYOTA PRIUS 2017 Manuel du propriétaire (in French)

111
2
2. Combiné d’instruments
Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)

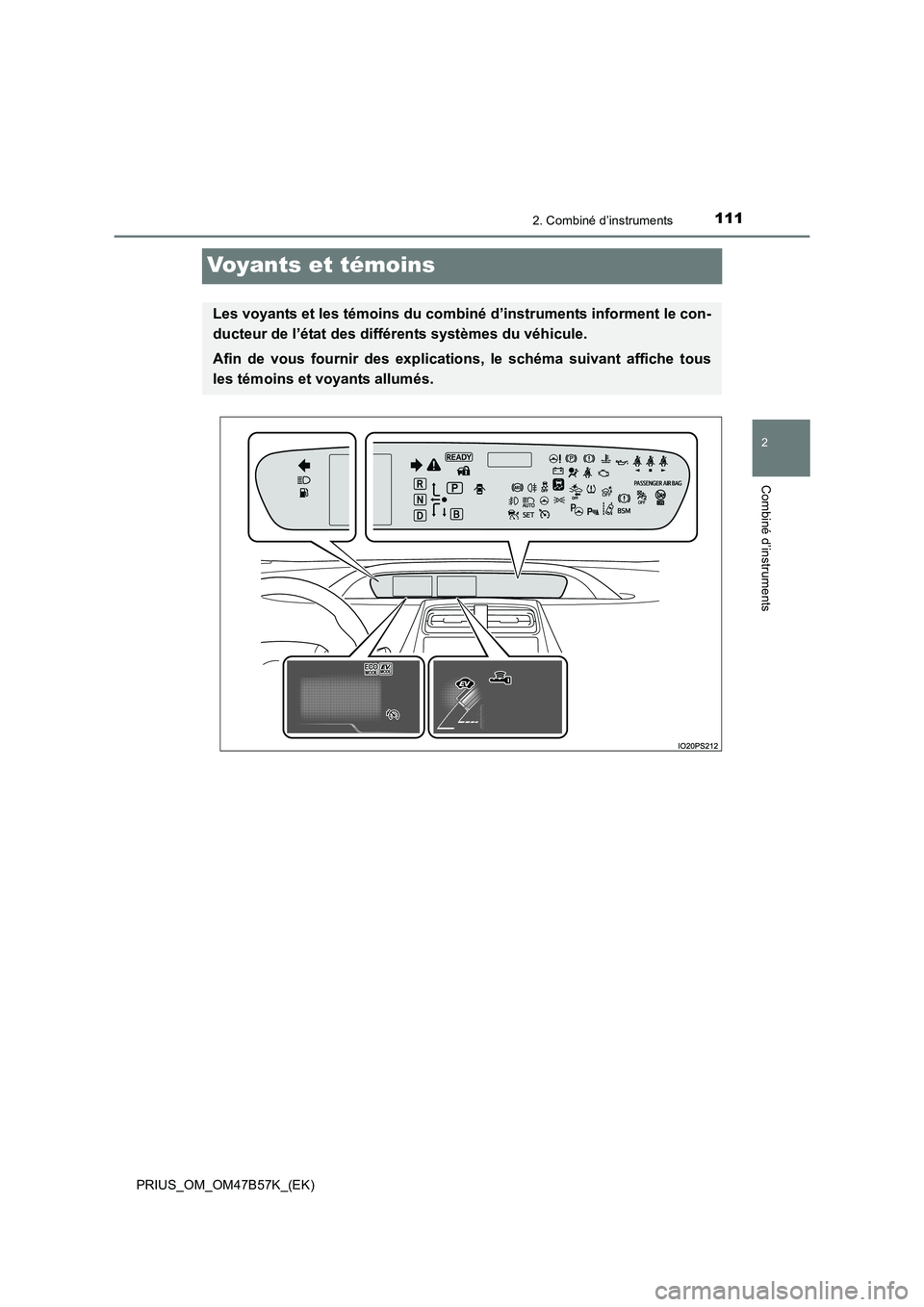

Voyants et témoins
Les voyants et les témoins du combiné d’instruments informent le con-
ducteur de l’état des différents systèmes du véhicule.
Afin de vous fournir des explicat ions, le schéma suivant affiche tous
les témoins et voyants allumés.

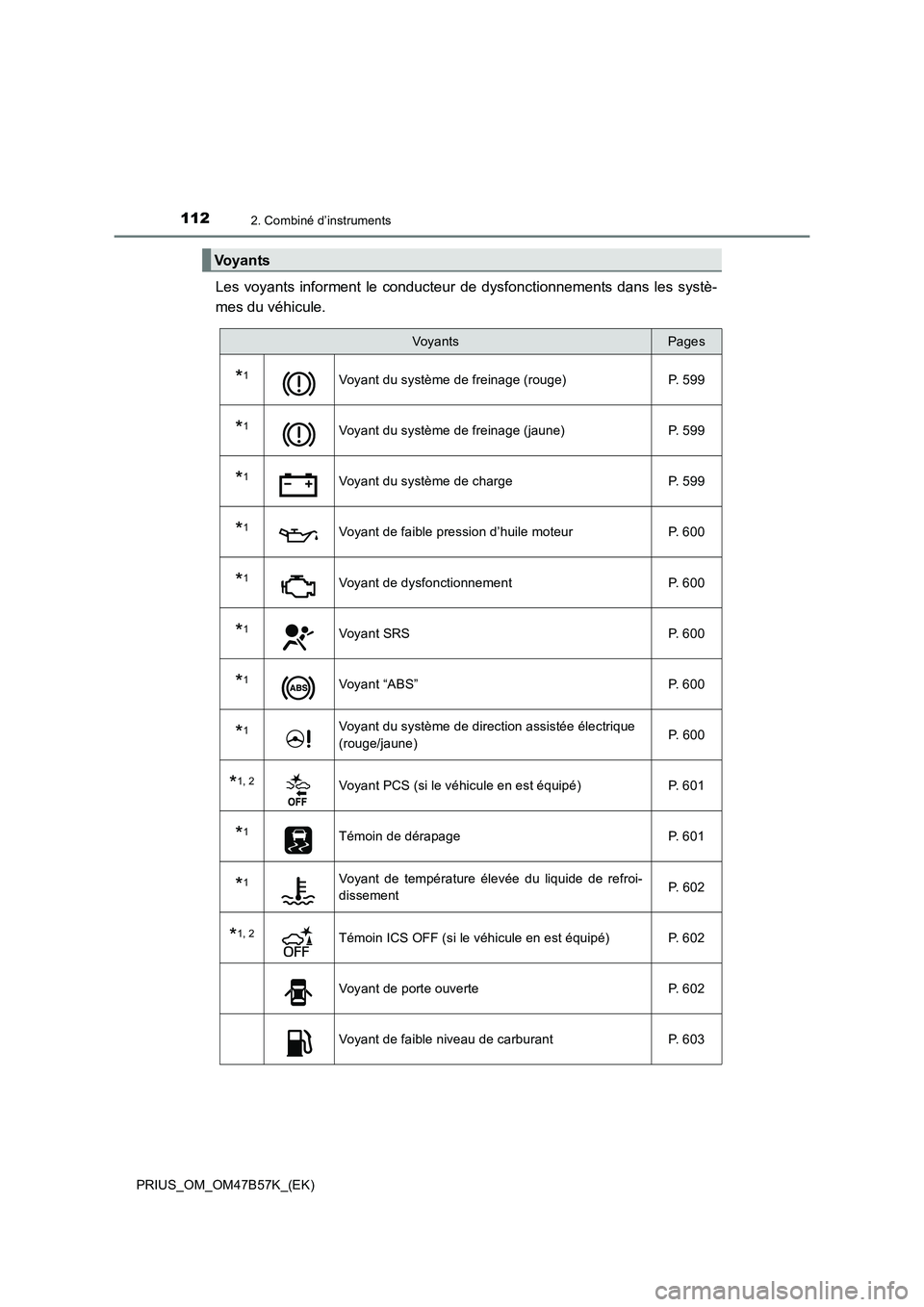

1122. Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
Les voyants informent le conducteur de dysfonctionnements dans les systè-
mes du véhicule.
Voyants
Vo y a n tsPages
*1Voyant du système de freinage (rouge) P. 599
*1Voyant du système de freinage (jaune) P. 599
*1Voyant du système de charge P. 599
*1Voyant de faible pression d’huile moteur P. 600
*1Voyant de dysfonctionnement P. 600
*1Voyant SRS P. 600
*1Voyant “ABS” P. 600
*1Voyant du système de direction assistée électrique
(rouge/jaune)P. 6 0 0
*1, 2Voyant PCS (si le véhicule en est équipé) P. 601
*1Témoin de dérapage P. 601
*1Voyant de température élevée du liquide de refroi-
dissementP. 6 0 2
*1, 2Témoin ICS OFF (si le véhicule en est équipé) P. 602
Voyant de porte ouverte P. 602
Voyant de faible niveau de carburant P. 603

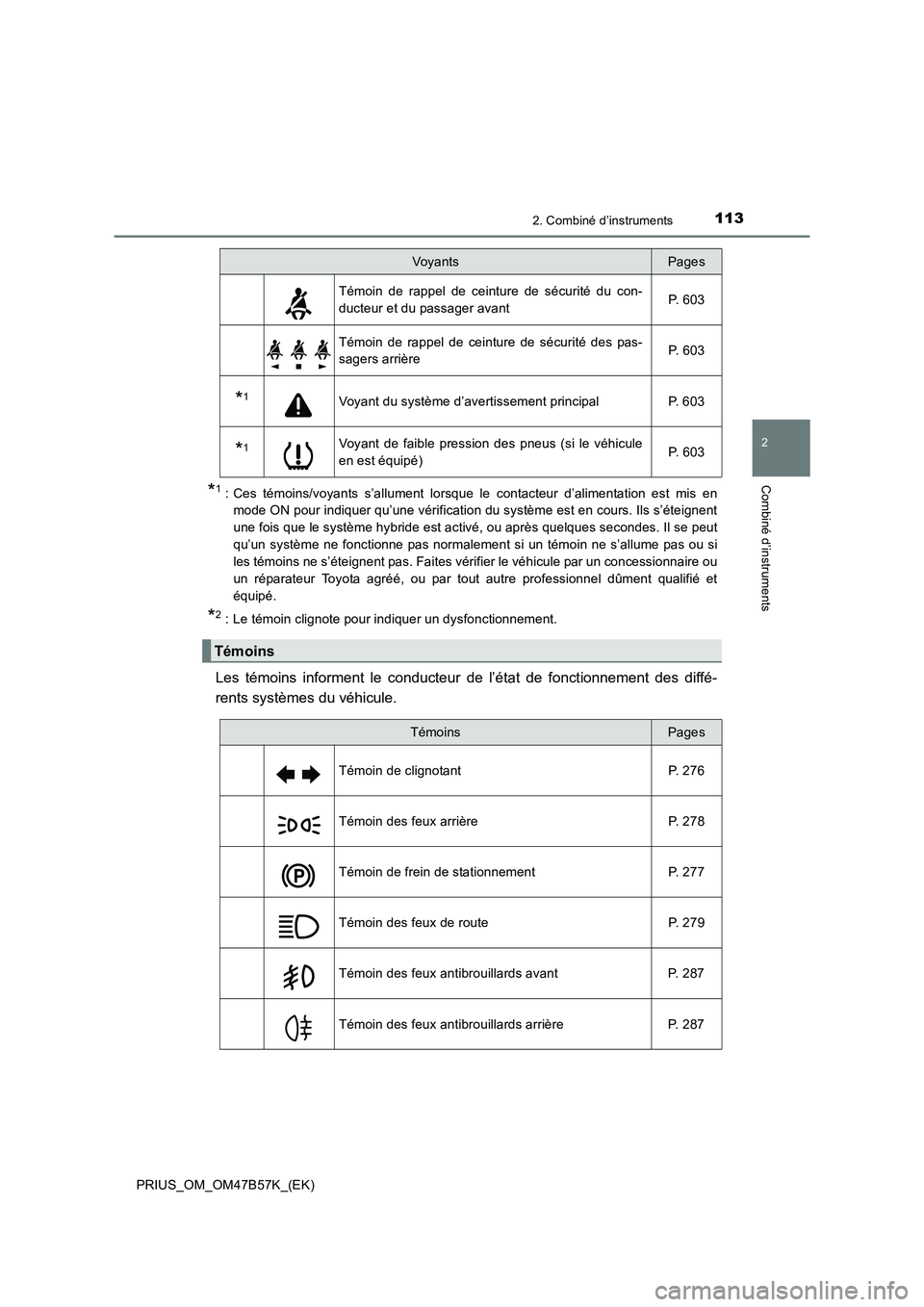

1132. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
*1 : Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis enmode ON pour indiquer qu’une vérification du système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il se peut
qu’un système ne fonctionne pas normalement si un témoin ne s’allume pas ou si
les témoins ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et
équipé.
*2 : Le témoin clignote pour indiquer un dysfonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des diffé-
rents systèmes du véhicule.
Témoin de rappel de ceinture de sécurité du con-
ducteur et du passager avant P. 6 0 3
Témoin de rappel de ceinture de sécurité des pas-
sagers arrièreP. 6 0 3
*1Voyant du système d’avertissement principal P. 603
*1Voyant de faible pression des pneus (si le véhicule
en est équipé)P. 6 0 3
Témoins
Vo y a n tsPages
TémoinsPages
Témoin de clignotant P. 276
Témoin des feux arrière P. 278
Témoin de frein de stationnement P. 277
Témoin des feux de route P. 279
Témoin des feux antibrouillards avant P. 287
Témoin des feux antibrouillards arrière P. 287

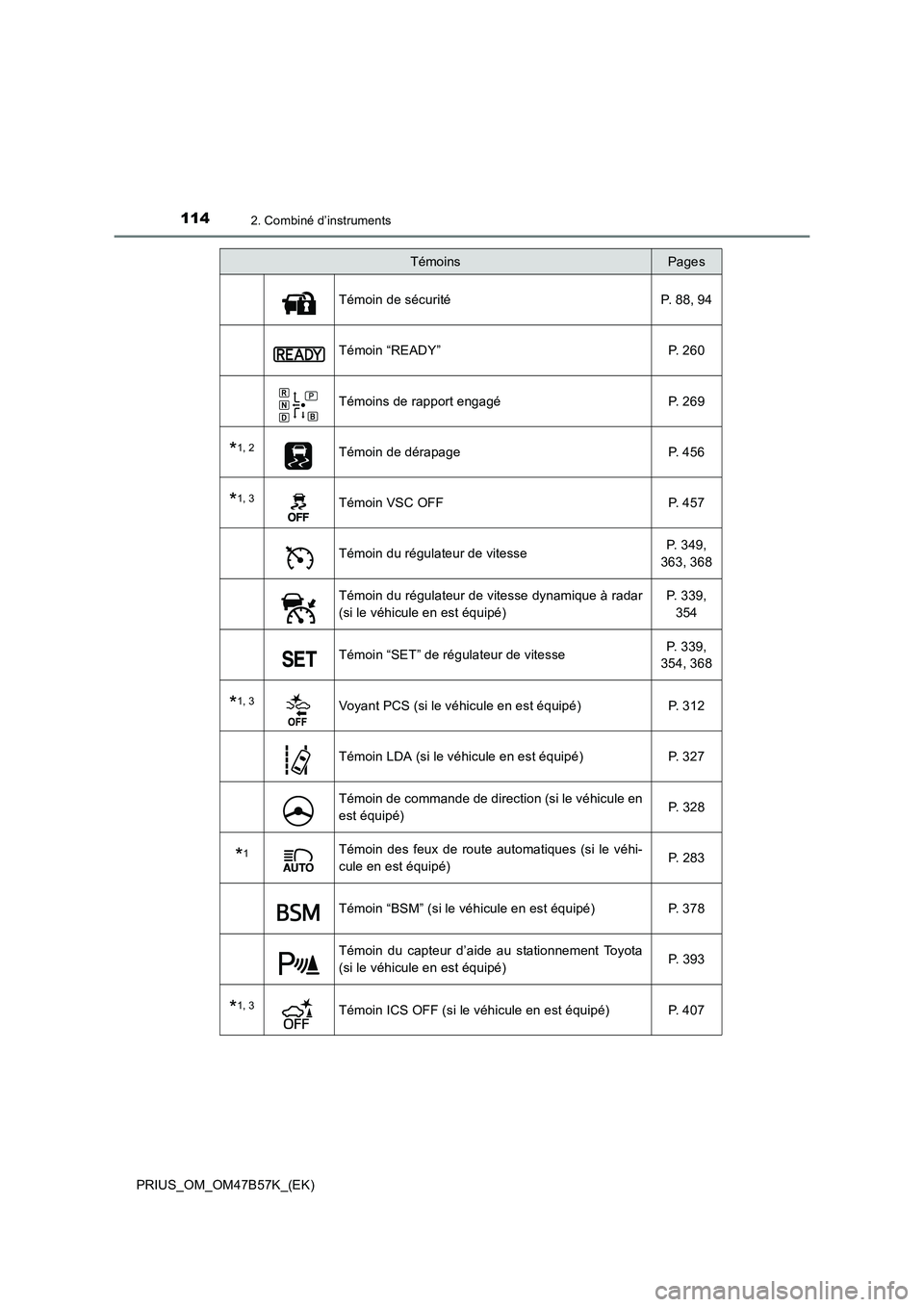

1142. Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
Témoin de sécurité P. 88, 94
Témoin “READY” P. 260
Témoins de rapport engagé P. 269
*1, 2Témoin de dérapage P. 456
*1, 3Témoin VSC OFF P. 457
Témoin du régulateur de vitesseP. 349,
363, 368
Témoin du régulateur de vitesse dynamique à radar
(si le véhicule en est équipé) P. 339,
354
Témoin “SET” de régulateur de vitesse P. 339,
354, 368
*1, 3Voyant PCS (si le véhicule en est équipé) P. 312
Témoin LDA (si le véhicule en est équipé) P. 327
Témoin de commande de direction (si le véhicule en
est équipé) P. 3 2 8
*1Témoin des feux de route automatiques (si le véhi-
cule en est équipé)P. 2 8 3
Témoin “BSM” (si le véhicule en est équipé) P. 378
Témoin du capteur d’aide au stationnement Toyota
(si le véhicule en est équipé)P. 3 9 3
*1, 3Témoin ICS OFF (si le véhicule en est équipé) P. 407
TémoinsPages

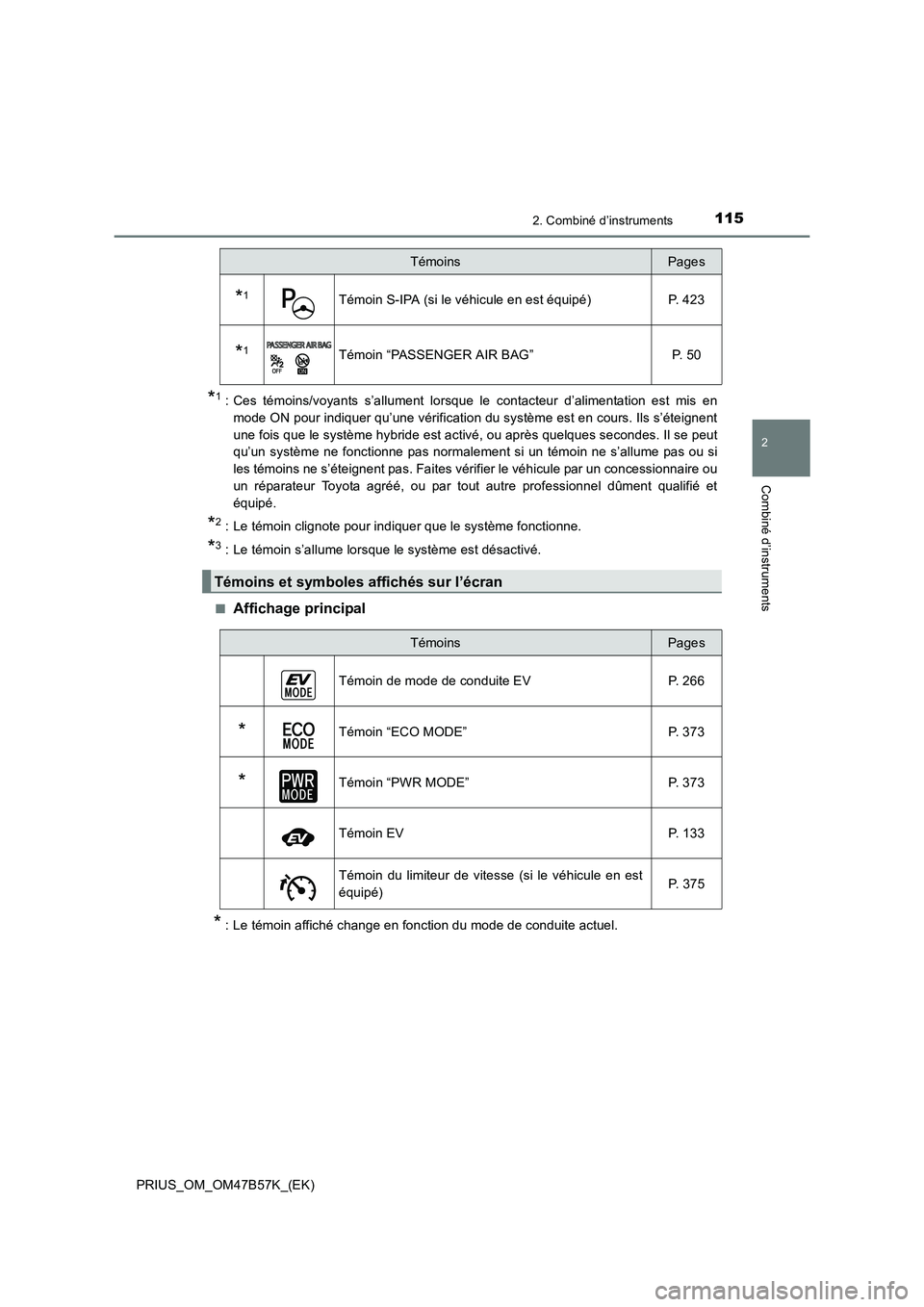

1152. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
*1 : Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis enmode ON pour indiquer qu’une vérification du système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il se peut
qu’un système ne fonctionne pas normalement si un témoin ne s’allume pas ou si
les témoins ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et
équipé.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin s’allume lorsque le système est désactivé.
■
Affichage principal
* : Le témoin affiché change en fonction du mode de conduite actuel.
*1Témoin S-IPA (si le véhicule en est équipé) P. 423
*1Témoin “PASSENGER AIR BAG” P. 50
Témoins et symboles affichés sur l’écran
TémoinsPages
TémoinsPages
Témoin de mode de conduite EV P. 266
*Témoin “ECO MODE” P. 373
*Témoin “PWR MODE” P. 373
Témoin EV P. 133
Témoin du limiteur de vitesse (si le véhicule en est
équipé) P. 3 7 5

1162. Combiné d’instruments

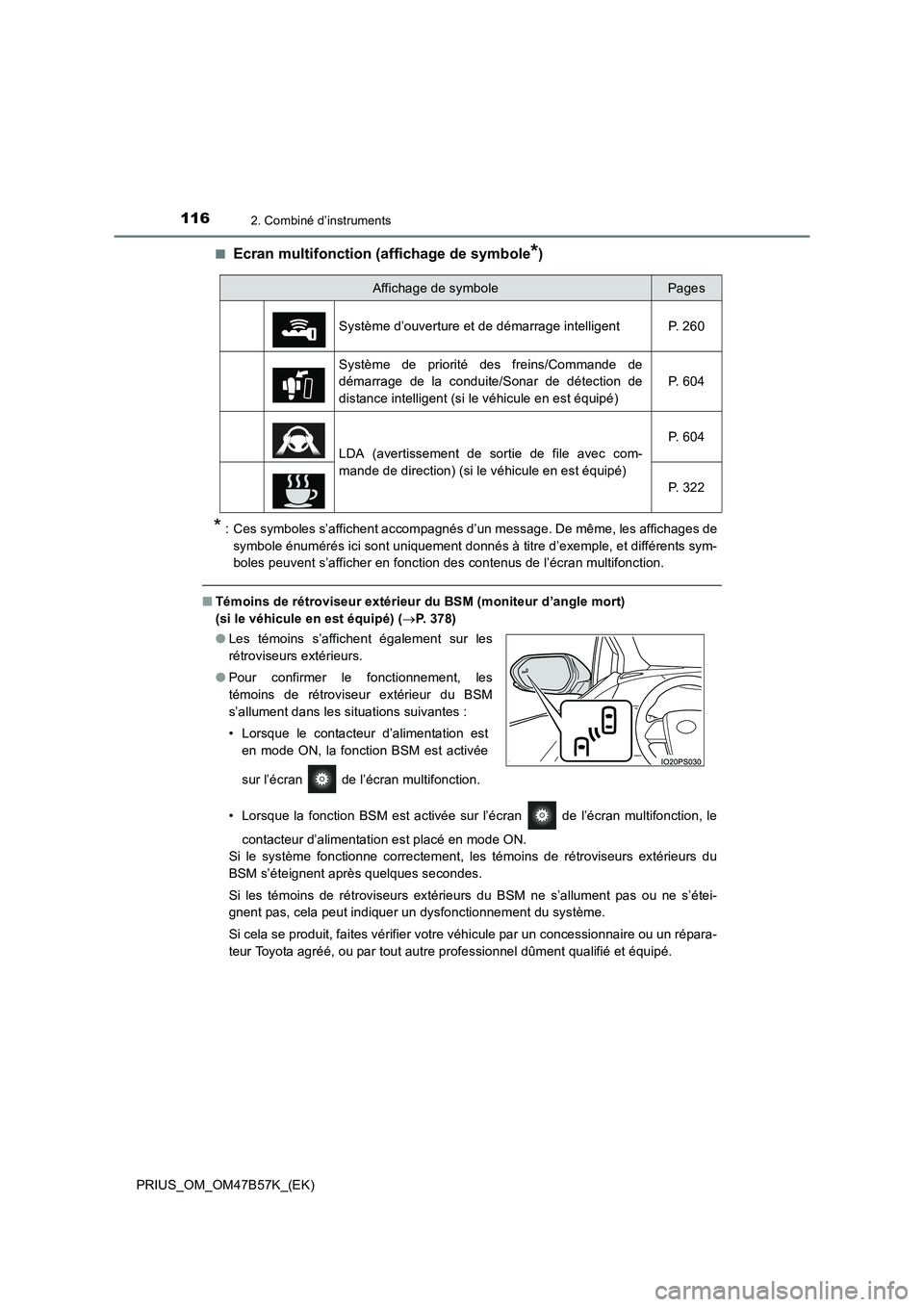

PRIUS_OM_OM47B57K_(EK)■
Ecran multifonction (affichage de symbole*)
* : Ces symboles s’affichent accompagnés d’un message. De même, les affichages de
symbole énumérés ici sont uniquement donnés à titre d’exemple, et différents sym-
boles peuvent s’afficher en fonction des contenus de l’écran multifonction.
■ Témoins de rétroviseur extérieur du BSM (moniteur d’angle mort)
(si le véhicule en est équipé) ( →P. 378)
• Lorsque la fonction BSM est activée sur l’écran de l’écran multifonction, le contacteur d’alimentation est placé en mode ON.
Si le système fonctionne correctement, les témoins de rétroviseurs extérieurs du
BSM s’éteignent après quelques secondes.
Si les témoins de rétroviseurs extérieurs du BSM ne s’allument pas ou ne s’étei-
gnent pas, cela peut indiquer un dysfonctionnement du système.
Si cela se produit, faites vérifier votre véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Affichage de symbolePages
Système d’ouverture et de démarrage intelligent P. 260
Système de priorité des freins/Commande de
démarrage de la conduite/Sonar de détection de
distance intelligent (si le véhicule en est équipé) P. 6 0 4
LDA (avertissement de sortie de file avec com-
mande de direction) (si le véhicule en est équipé)P. 6 0 4
P. 3 2 2
●
Les témoins s’affichent également sur les
rétroviseurs extérieurs.
● Pour confirmer le fonctionnement, les
témoins de rétroviseur extérieur du BSM
s’allument dans les situations suivantes :
• Lorsque le contacteur d’alimentation est
en mode ON, la fonction BSM est activée
sur l’écran de l’écran multifonction.

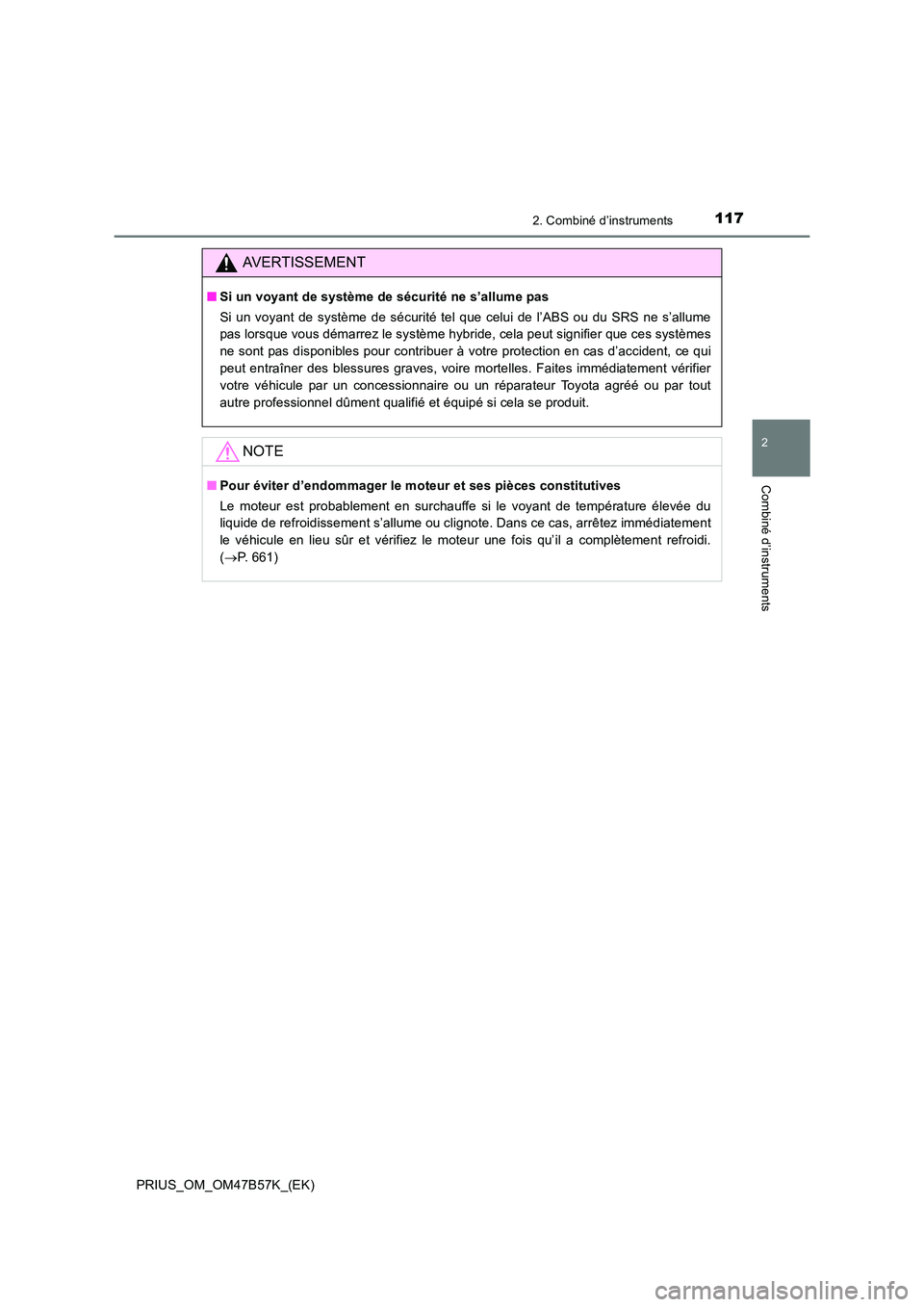

1172. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
AVERTISSEMENT
■Si un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité tel que celui de l’ABS ou du SRS ne s’allume
pas lorsque vous démarrez le système hybride, cela peut signifier que ces systèmes
ne sont pas disponibles pour contribuer à votre protection en cas d’accident, ce qui
peut entraîner des blessures graves, voire mortelles. Faites immédiatement vérifier
votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre professionnel dûment qualifié et équipé si cela se produit.
NOTE
■Pour éviter d’endommager le moteur et ses pièces constitutives
Le moteur est probablement en surchauffe si le voyant de température élevée du
liquide de refroidissement s’allume ou clignote. Dans ce cas, arrêtez immédiatement
le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi.
(→ P. 661)

1182. Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)

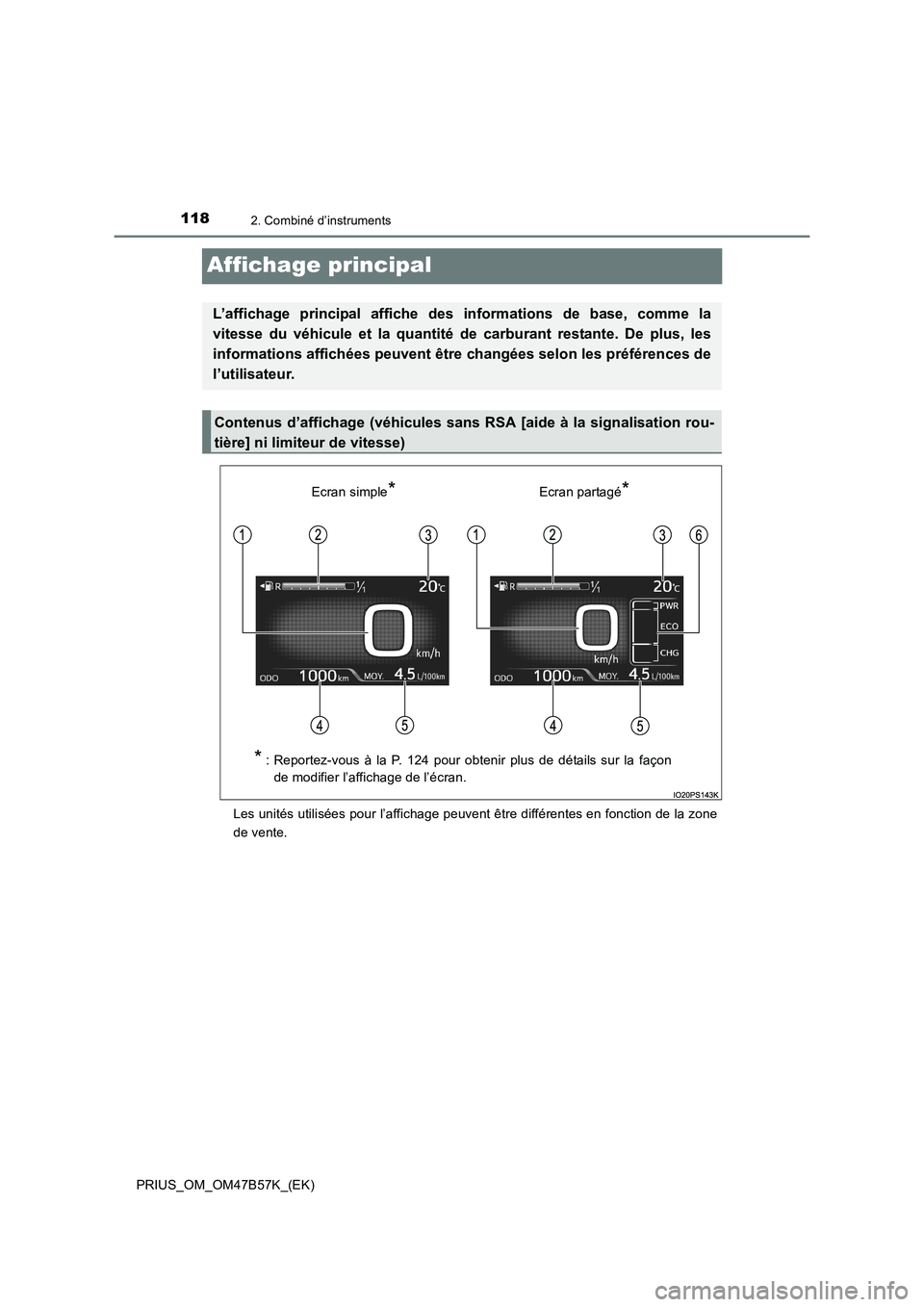

Affichage principal
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
L’affichage principal affiche des informations de base, comme la
vitesse du véhicule et la quantité de carburant restante. De plus, les
informations affichées peuvent être changées selon les préférences de
l’utilisateur.
Contenus d’affichage ( véhicules sans RSA [aide à la signalisation rou-
tière] ni limiteur de vitesse)
Ecran simple*Ecran partagé*
*
: Reportez-vous à la P. 124 pour obtenir plus de détails sur la façon de modifier l’affichage de l’écran.

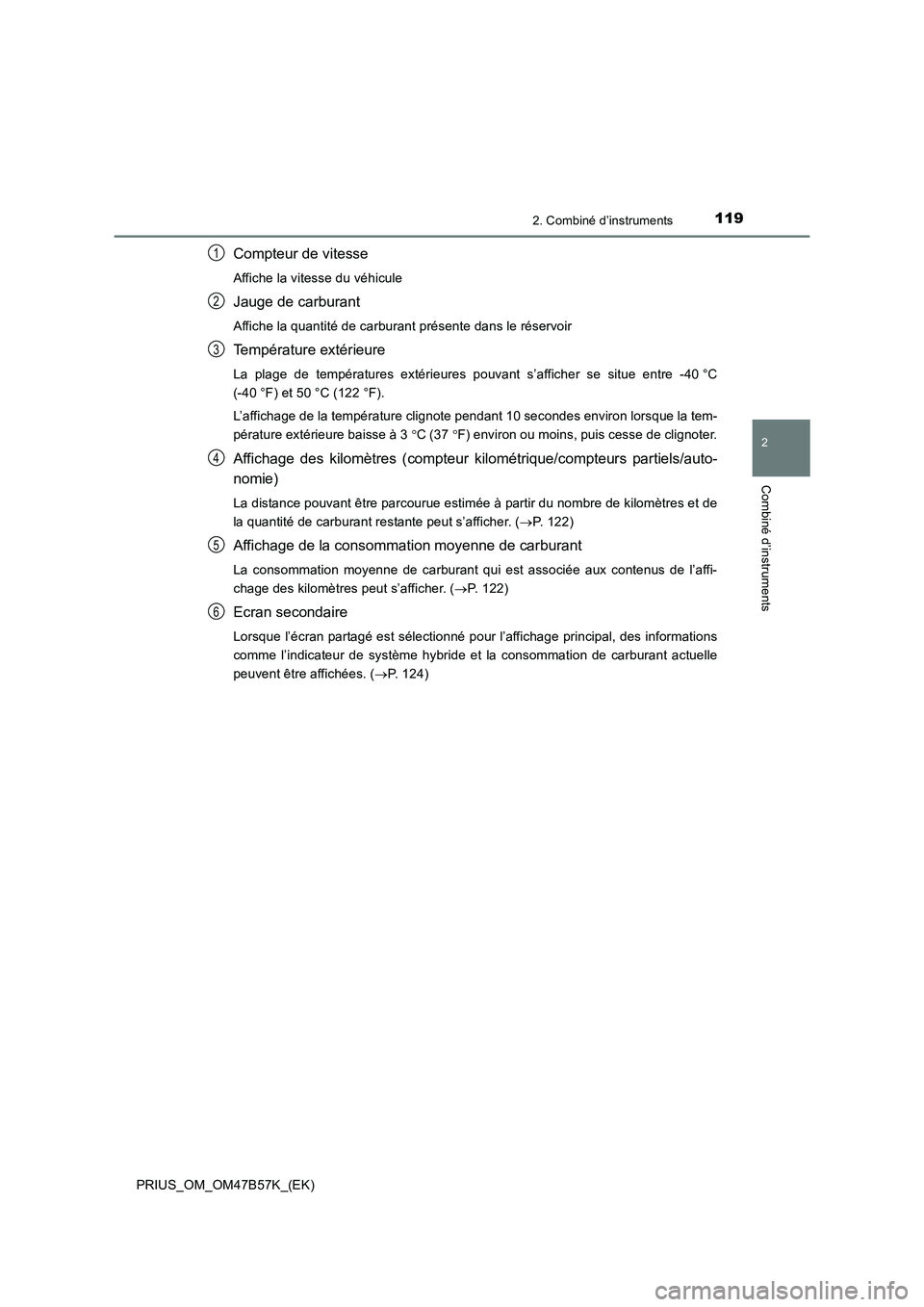

1192. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)
Compteur de vitesse
Affiche la vitesse du véhicule
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Température extérieure
La plage de températures extérieures pouvant s’afficher se situe entre -40 °C
(-40 °F) et 50 °C (122 °F).
L’affichage de la température clignote pendant 10 secondes environ lorsque la tem-
pérature extérieure baisse à 3°C (37 °F) environ ou moins, puis cesse de clignoter.
Affichage des kilomètres (compteur kilométrique/compteurs partiels/auto-
nomie)
La distance pouvant être parcourue estimée à partir du nombre de kilomètres et de
la quantité de carburant restante peut s’afficher. ( →P. 122)
Affichage de la consommation moyenne de carburant
La consommation moyenne de carburant qui est associée aux contenus de l’affi-
chage des kilomètres peut s’afficher. ( →P. 122)
Ecran secondaire
Lorsque l’écran partagé est sélectionné pour l’affichage principal, des informations
comme l’indicateur de système hybride et la consommation de carburant actuelle
peuvent être affichées. ( →P. 124)
1
2
3
4
5
6

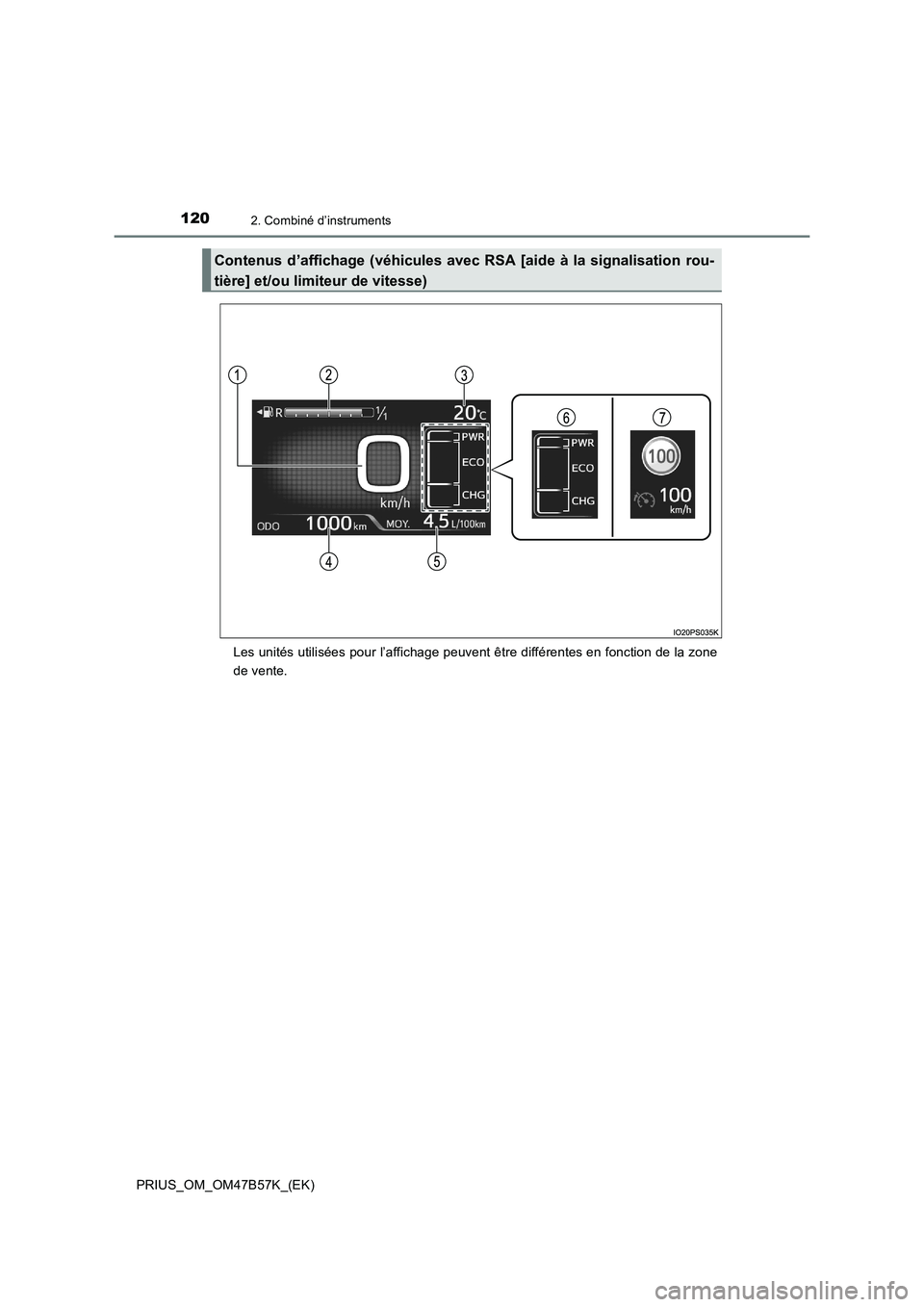

1202. Combiné d’instruments
PRIUS_OM_OM47B57K_(EK)Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
Contenus d’affichage (véhicules avec RSA [aide à la signalisation rou-
tière] et/ou limiteur de vitesse)
