TOYOTA PRIUS 2017 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS, Model: TOYOTA PRIUS 2017Pages: 716, PDF Size: 42.2 MB

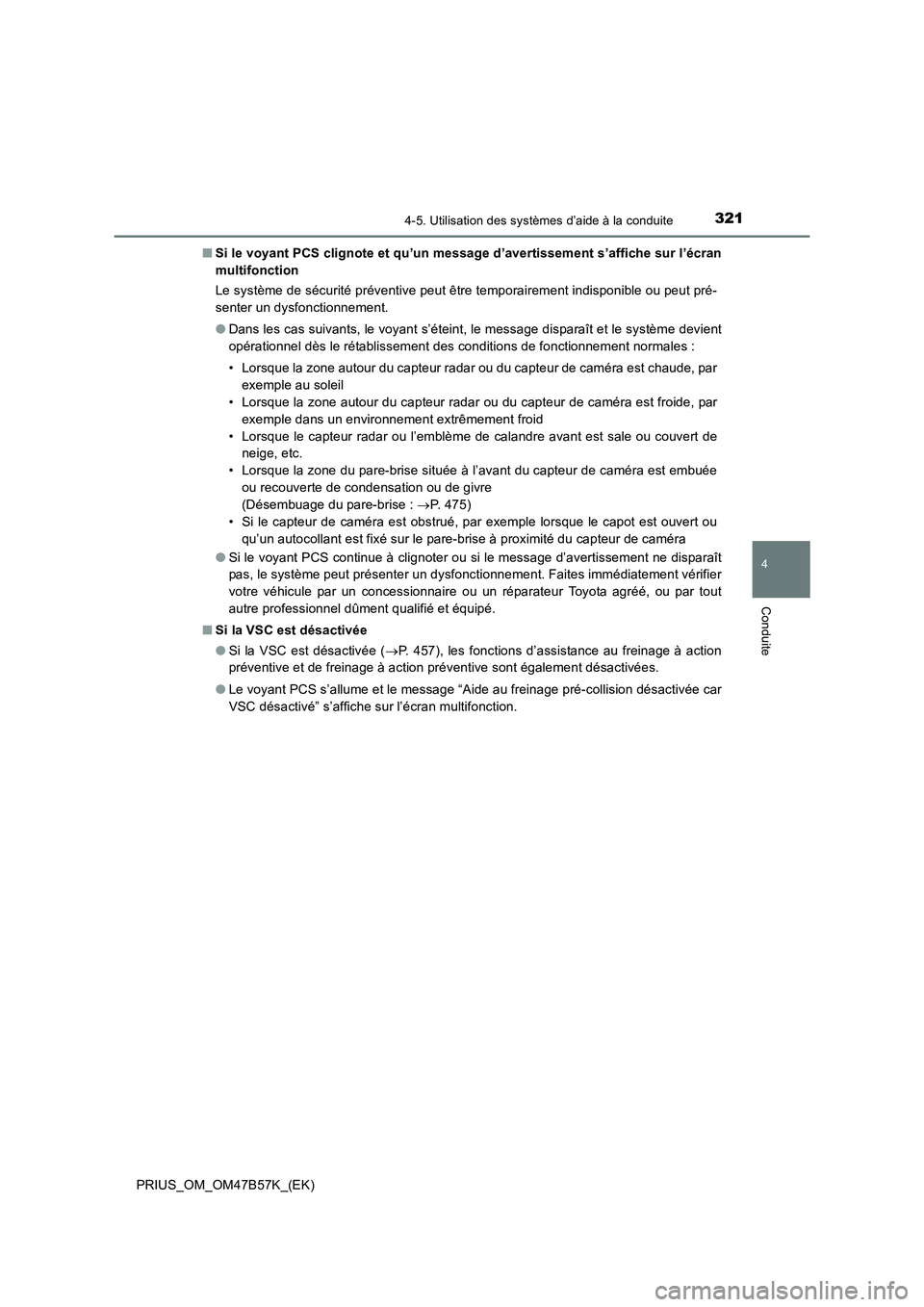

Page 321 of 716

3214-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47B57K_(EK)■
Si le voyant PCS clignote et qu’un message d’avertissement s’affiche sur l’écran
multifonction
Le système de sécurité préventive peut être temporairement indisponible ou peut pré-
senter un dysfonctionnement.
●Dans les cas suivants, le voyant s’éteint, le message disparaît et le système devient
opérationnel dès le rétablissement des conditions de fonctionnement normales :
• Lorsque la zone autour du capteur radar ou du capteur de caméra est chaude, par
exemple au soleil
• Lorsque la zone autour du capteur radar ou du capteur de caméra est froide, par
exemple dans un environnement extrêmement froid
• Lorsque le capteur radar ou l’emblème de calandre avant est sale ou couvert de neige, etc.
• Lorsque la zone du pare-brise située à l’avant du capteur de caméra est embuée ou recouverte de condensation ou de givre
(Désembuage du pare-brise : →P. 475)
• Si le capteur de caméra est obstrué, par exemple lorsque le capot est ouvert ou qu’un autocollant est fixé sur le pare-brise à proximité du capteur de caméra
● Si le voyant PCS continue à clignoter ou si le message d’avertissement ne disparaît
pas, le système peut présenter un dysfonctionnement. Faites immédiatement vérifier
votre véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par tout
autre professionnel dûment qualifié et équipé.
■ Si la VSC est désactivée
●Si la VSC est désactivée ( →P. 457), les fonctions d’assistance au freinage à action
préventive et de freinage à action préventive sont également désactivées.
● Le voyant PCS s’allume et le message “Aide au freinage pré-collision désactivée car
VSC désactivé” s’affiche sur l’écran multifonction.
Page 322 of 716

3224-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47B57K_(EK)

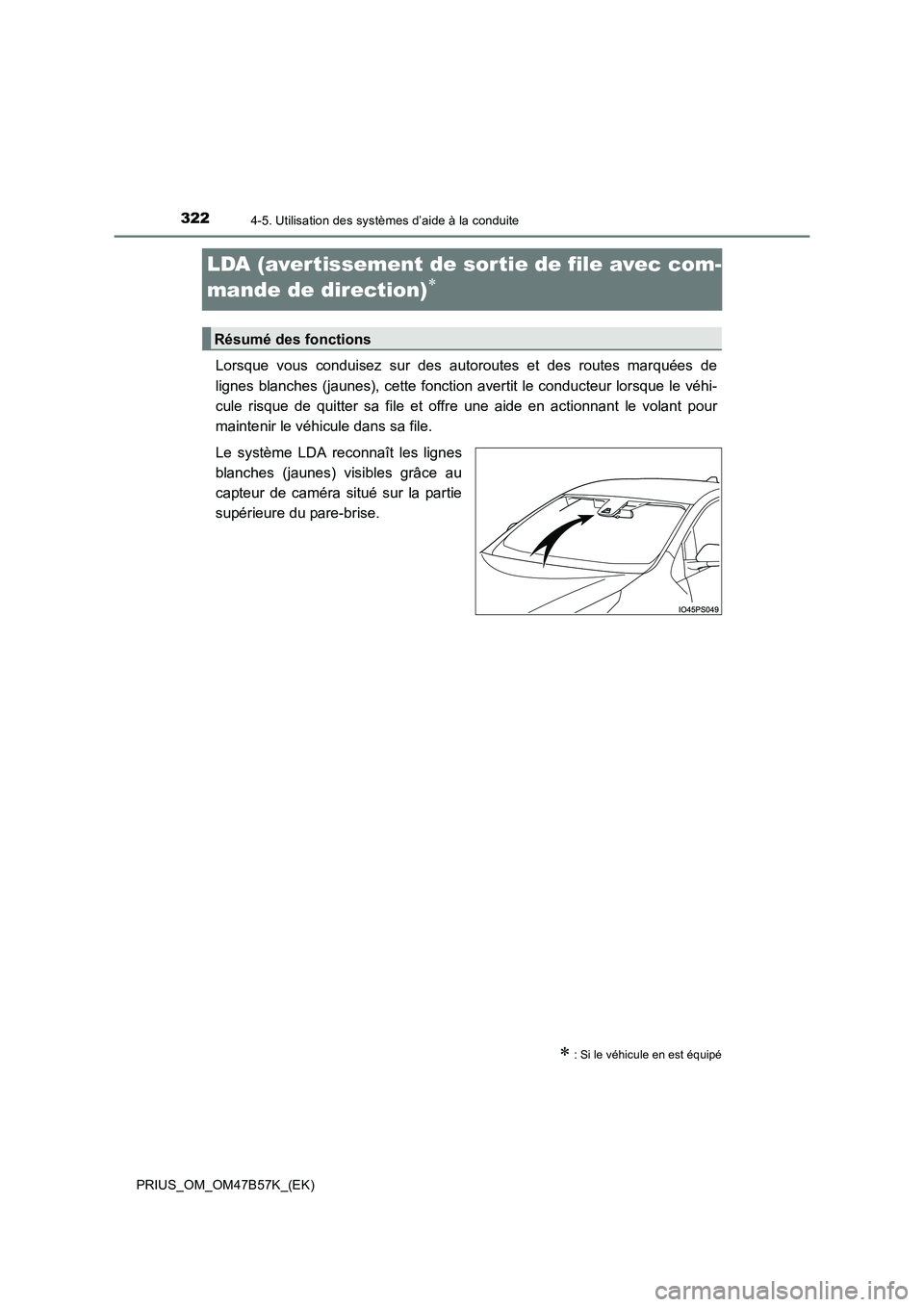

LDA (avertissement de sortie de file avec com-
mande de direction)
∗
Lorsque vous conduisez sur des autoroutes et des routes marquées de
lignes blanches (jaunes), cette fonction avertit le conducteur lorsque le véhi-
cule risque de quitter sa file et offre une aide en actionnant le volant pour
maintenir le véhicule dans sa file.
Le système LDA reconnaît les lignes
blanches (jaunes) visibles grâce au
capteur de caméra situé sur la partie
supérieure du pare-brise.
∗ : Si le véhicule en est équipé
Résumé des fonctions

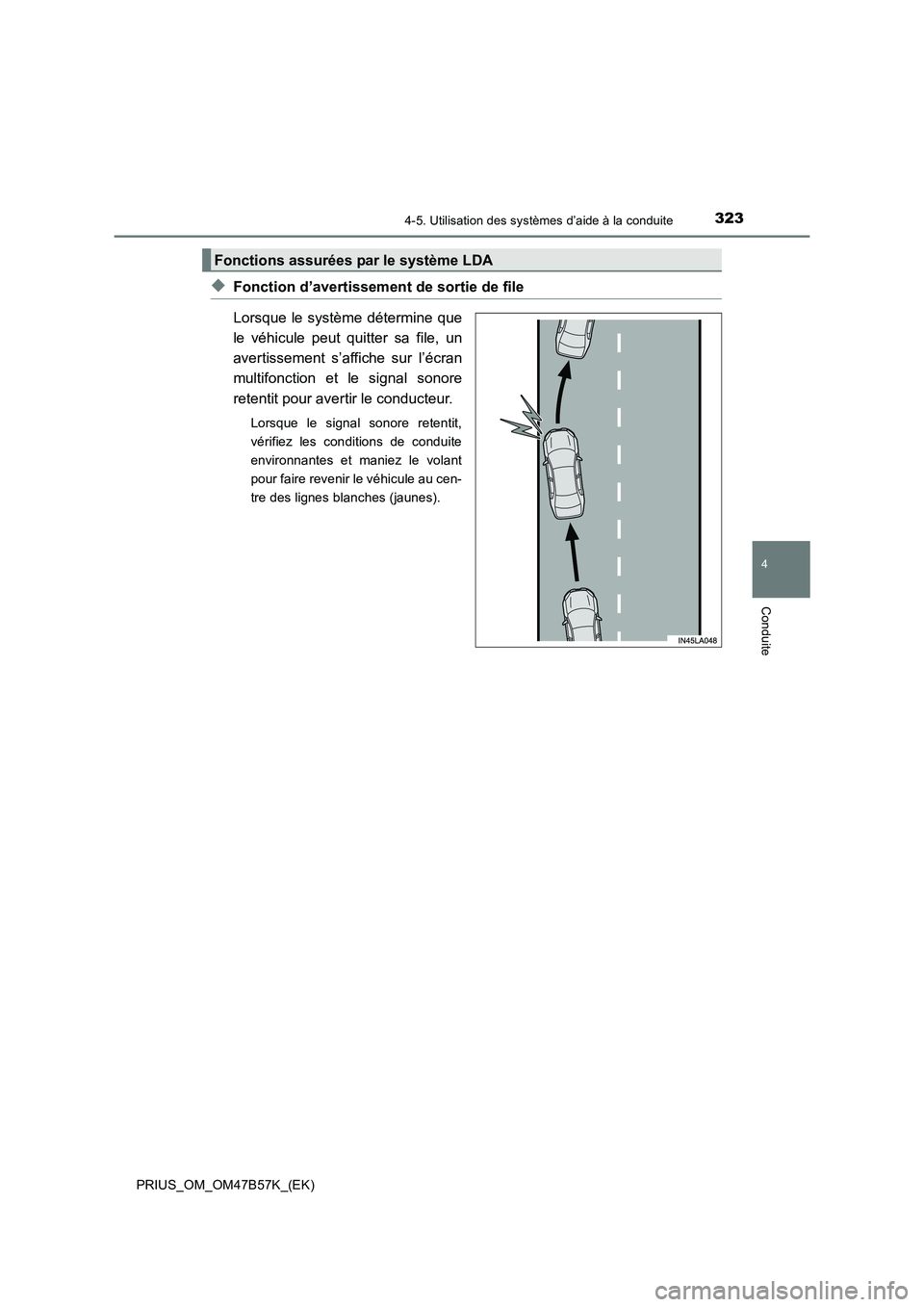

Page 323 of 716

3234-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47B57K_(EK)
◆Fonction d’avertissement de sortie de file
Lorsque le système détermine que
le véhicule peut quitter sa file, un
avertissement s’affiche sur l’écran
multifonction et le signal sonore
retentit pour avertir le conducteur.
Lorsque le signal sonore retentit,
vérifiez les conditions de conduite
environnantes et maniez le volant
pour faire revenir le véhicule au cen-
tre des lignes blanches (jaunes).
Fonctions assurées par le système LDA

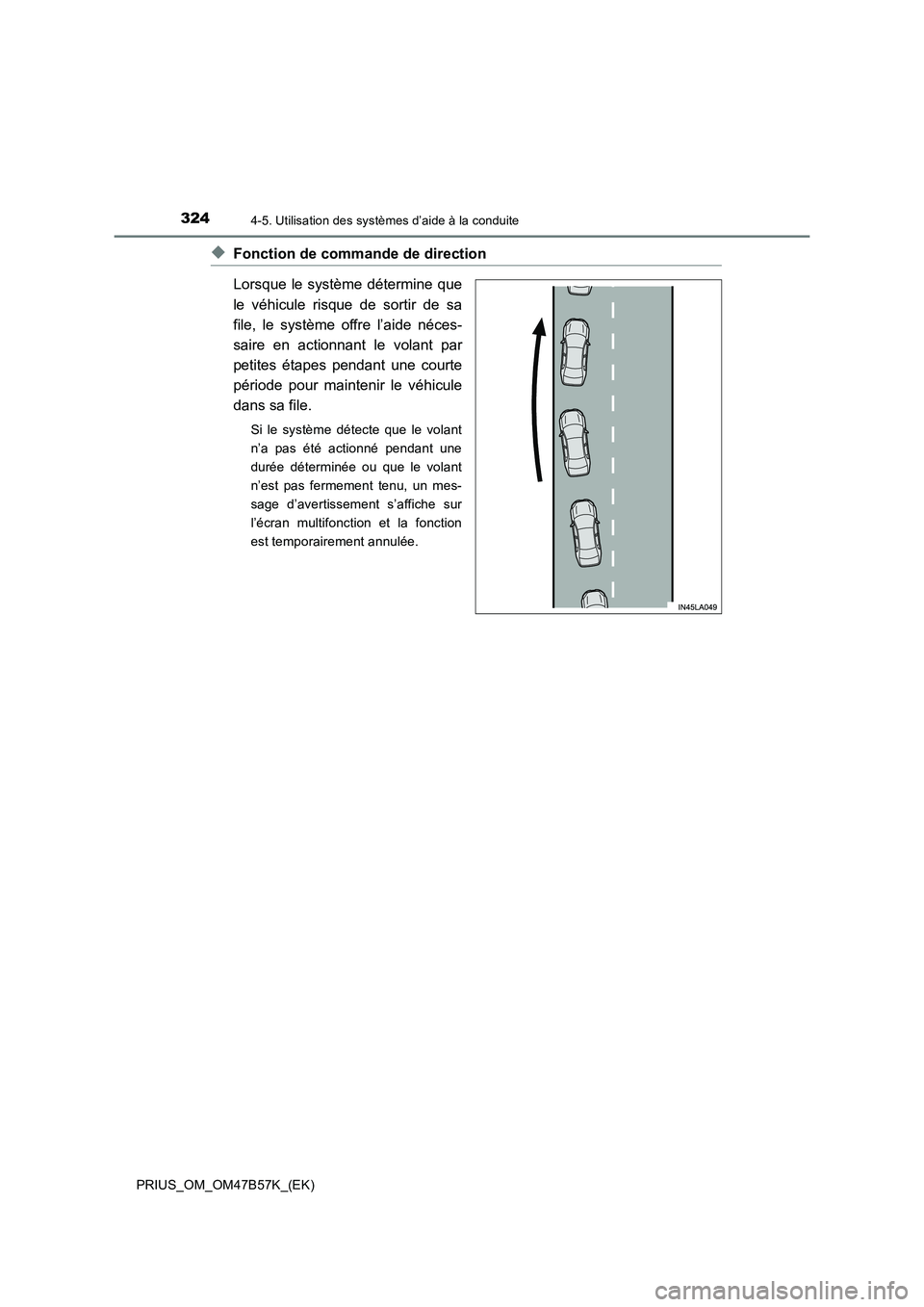

Page 324 of 716

3244-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47B57K_(EK)
◆Fonction de commande de direction
Lorsque le système détermine que
le véhicule risque de sortir de sa
file, le système offre l’aide néces-
saire en actionnant le volant par
petites étapes pendant une courte
période pour maintenir le véhicule
dans sa file.
Si le système détecte que le volant
n’a pas été actionné pendant une
durée déterminée ou que le volant
n’est pas fermement tenu, un mes-
sage d’avertissement s’affiche sur
l’écran multifonction et la fonction
est temporairement annulée.

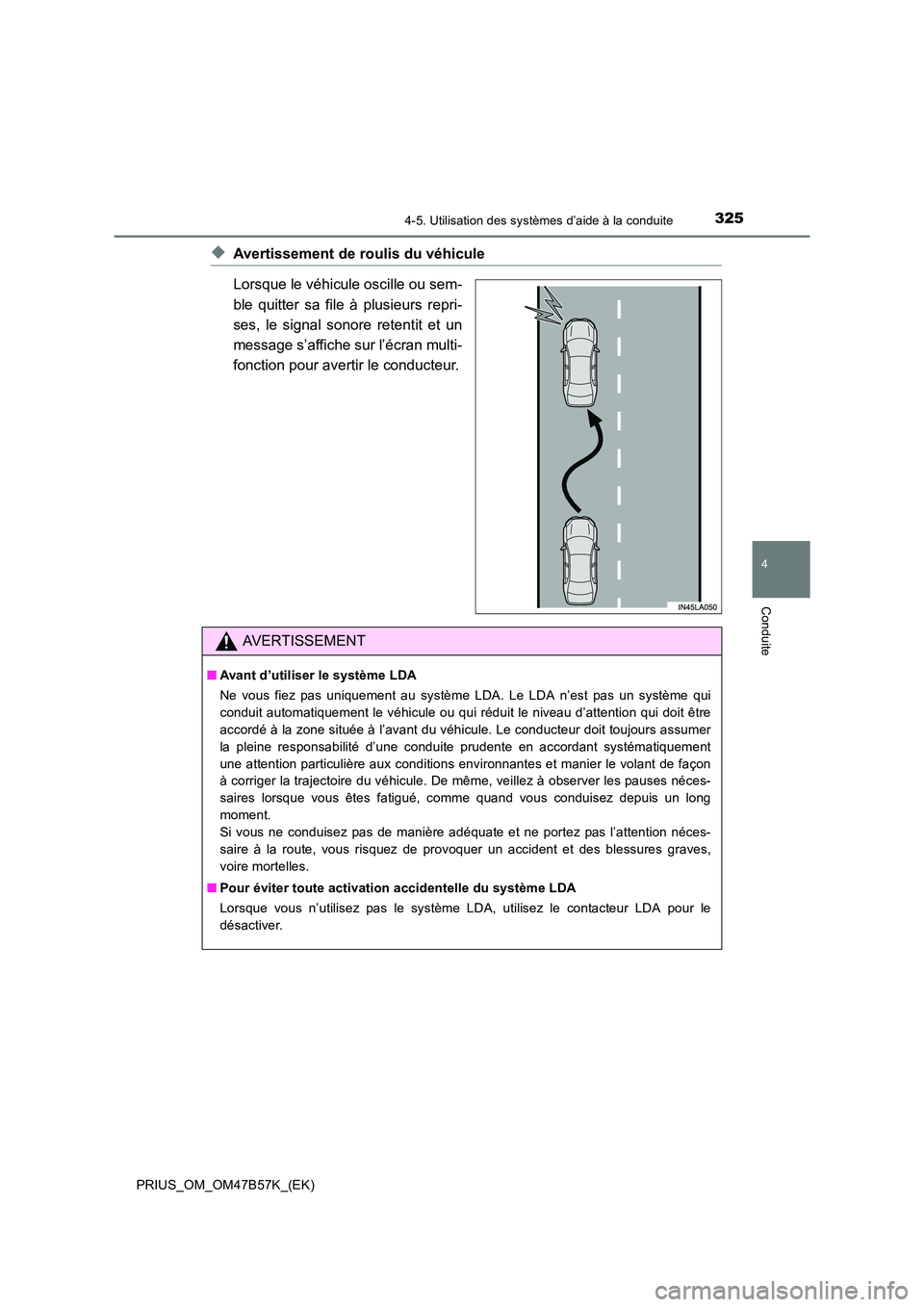

Page 325 of 716

3254-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47B57K_(EK)
◆Avertissement de roulis du véhicule
Lorsque le véhicule oscille ou sem-
ble quitter sa file à plusieurs repri-
ses, le signal sonore retentit et un
message s’affiche sur l’écran multi-
fonction pour avertir le conducteur.
AVERTISSEMENT
■Avant d’utiliser le système LDA
Ne vous fiez pas uniquement au système LDA. Le LDA n’est pas un système qui
conduit automatiquement le véhicule ou qui réduit le niveau d’attention qui doit être
accordé à la zone située à l’avant du véhicule. Le conducteur doit toujours assumer
la pleine responsabilité d’une conduite prudente en accordant systématiquement
une attention particulière aux conditions environnantes et manier le volant de façon
à corriger la trajectoire du véhicule. De même, veillez à observer les pauses néces-
saires lorsque vous êtes fatigué, comme quand vous conduisez depuis un long
moment.
Si vous ne conduisez pas de manière adéquate et ne portez pas l’attention néces-
saire à la route, vous risquez de provoquer un accident et des blessures graves,
voire mortelles.
■ Pour éviter toute activation accidentelle du système LDA
Lorsque vous n’utilisez pas le système LDA, utilisez le contacteur LDA pour le
désactiver.
Page 326 of 716

3264-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47B57K_(EK)

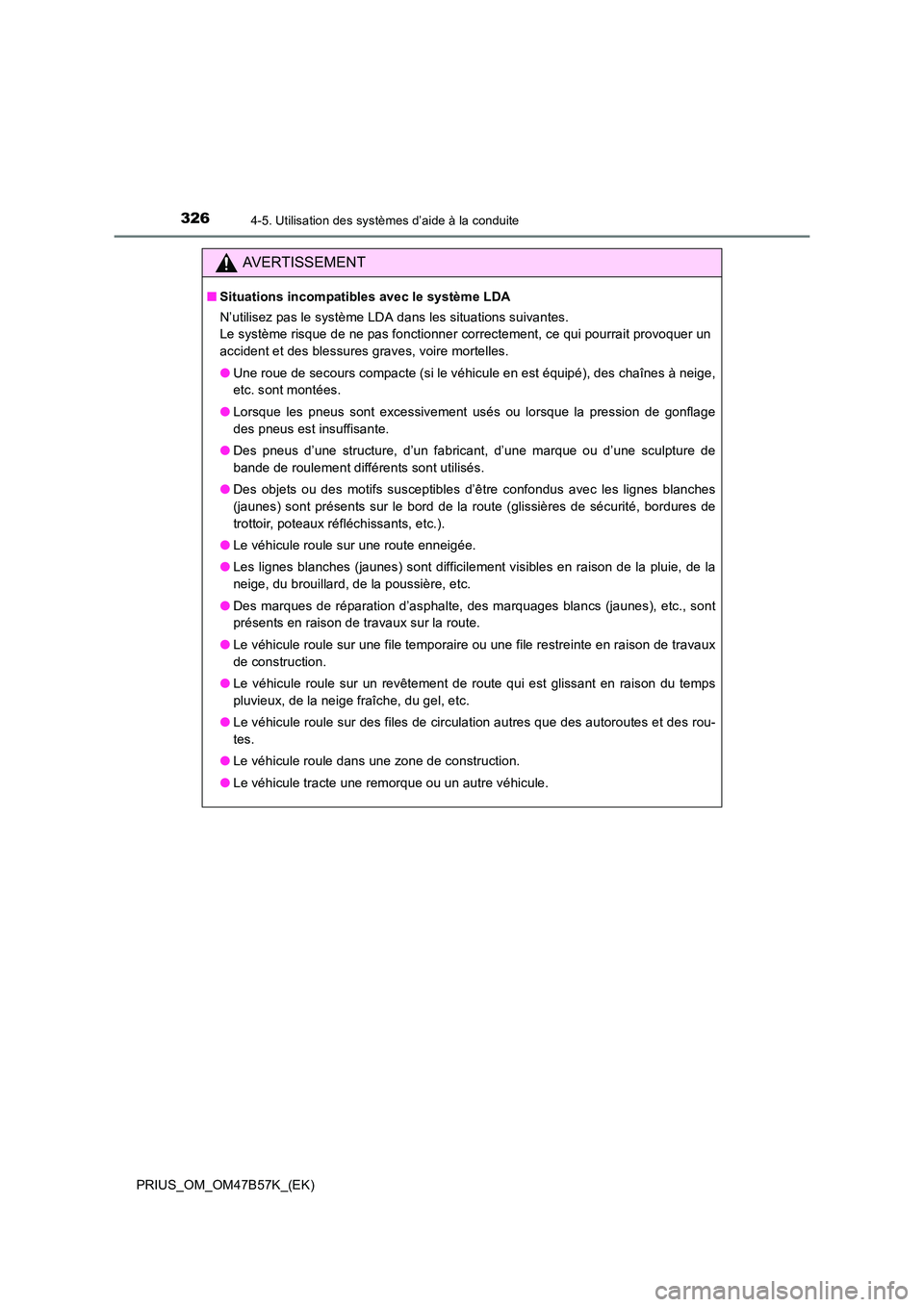

AVERTISSEMENT
■Situations incompatibles avec le système LDA
N’utilisez pas le système LDA dans les situations suivantes.
Le système risque de ne pas fonctionner correctement, ce qui pourrait provoquer un
accident et des blessures graves, voire mortelles.
●Une roue de secours compacte (si le véhicule en est équipé), des chaînes à neige,
etc. sont montées.
● Lorsque les pneus sont excessivement usés ou lorsque la pression de gonflage
des pneus est insuffisante.
● Des pneus d’une structure, d’un fabricant, d’une marque ou d’une sculpture de
bande de roulement différents sont utilisés.
● Des objets ou des motifs susceptibles d’être confondus avec les lignes blanches
(jaunes) sont présents sur le bord de la route (glissières de sécurité, bordures de
trottoir, poteaux réfléchissants, etc.).
● Le véhicule roule sur une route enneigée.
● Les lignes blanches (jaunes) sont difficilement visibles en raison de la pluie, de la
neige, du brouillard, de la poussière, etc.
● Des marques de réparation d’asphalte, des marquages blancs (jaunes), etc., sont
présents en raison de travaux sur la route.
● Le véhicule roule sur une file temporaire ou une file restreinte en raison de travaux
de construction.
● Le véhicule roule sur un revêtement de route qui est glissant en raison du temps
pluvieux, de la neige fraîche, du gel, etc.
● Le véhicule roule sur des files de circulation autres que des autoroutes et des rou-
tes.
● Le véhicule roule dans une zone de construction.
● Le véhicule tracte une remorque ou un autre véhicule.

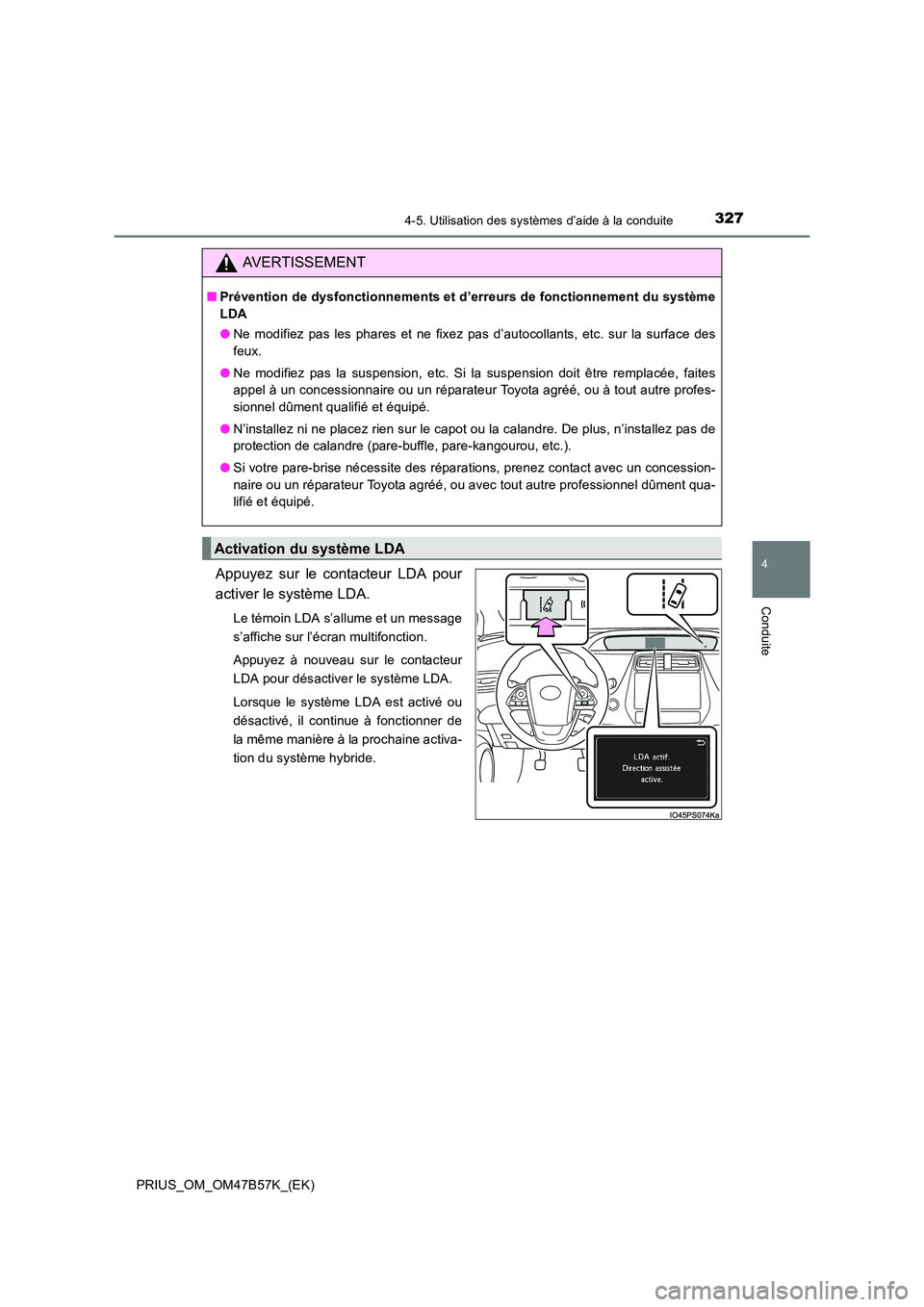

Page 327 of 716

3274-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47B57K_(EK)
Appuyez sur le contacteur LDA pour
activer le système LDA.
Le témoin LDA s’allume et un message
s’affiche sur l’écran multifonction.
Appuyez à nouveau sur le contacteur
LDA pour désactiver le système LDA.
Lorsque le système LDA est activé ou
désactivé, il continue à fonctionner de
la même manière à la prochaine activa-
tion du système hybride.
AVERTISSEMENT
■Prévention de dysfonctionnements et d’erreurs de fonctionnement du système
LDA
●Ne modifiez pas les phares et ne fixez pas d’autocollants, etc. sur la surface des
feux.
● Ne modifiez pas la suspension, etc. Si la suspension doit être remplacée, faites
appel à un concessionnaire ou un réparateur Toyota agréé, ou à tout autre profes-
sionnel dûment qualifié et équipé.
● N’installez ni ne placez rien sur le capot ou la calandre. De plus, n’installez pas de
protection de calandre (pare-buffle, pare-kangourou, etc.).
● Si votre pare-brise nécessite des réparations, prenez contact avec un concession-
naire ou un réparateur Toyota agréé, ou avec tout autre professionnel dûment qua-
lifié et équipé.
Activation du système LDA

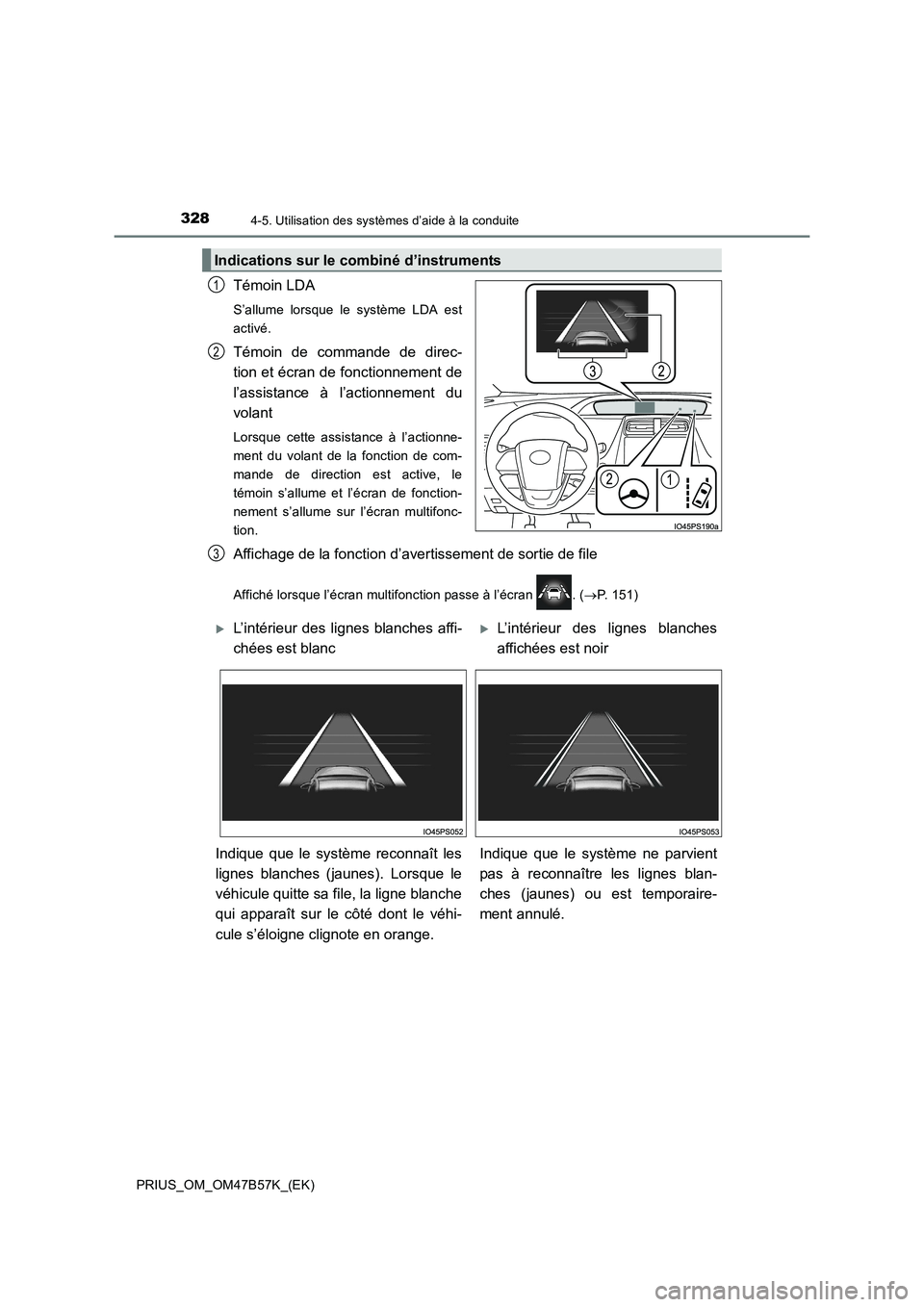

Page 328 of 716

3284-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47B57K_(EK)
Témoin LDA
S’allume lorsque le système LDA est
activé.
Témoin de commande de direc-
tion et écran de fonctionnement de
l’assistance à l’actionnement du
volant
Lorsque cette assistance à l’actionne-
ment du volant de la fonction de com-
mande de direction est active, le
témoin s’allume et l’écran de fonction-
nement s’allume sur l’écran multifonc-
tion.
Affichage de la fonction d’avertissement de sortie de file
Affiché lorsque l’écran multifonction passe à l’écran . (→P. 151)
Indications sur le combiné d’instruments
1
2
3
XL’intérieur des lignes blanches affi-
chées est blanc XL’intérieur des lignes blanches
affichées est noir
Indique que le système reconnaît les
lignes blanches (jaunes). Lorsque le
véhicule quitte sa file, la ligne blanche
qui apparaît sur le côté dont le véhi-
cule s’éloigne clignote en orange. Indique que le système ne parvient
pas à reconnaître les lignes blan-
ches (jaunes) ou est temporaire-
ment annulé.

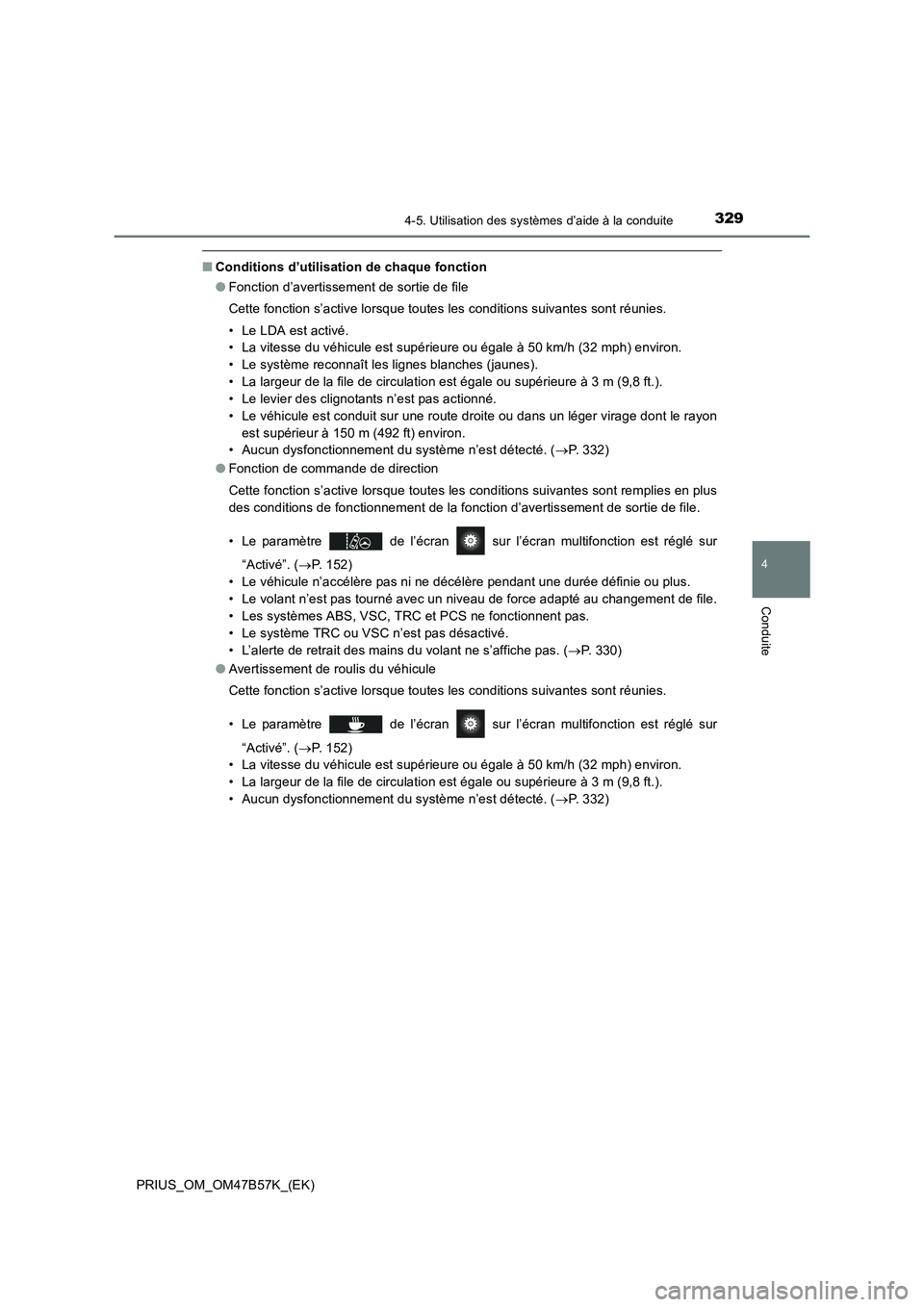

Page 329 of 716

3294-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47B57K_(EK)
■Conditions d’utilisation de chaque fonction
●Fonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le LDA est activé.
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• Le système reconnaît les lignes blanches (jaunes).
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Le levier des clignotants n’est pas actionné.
• Le véhicule est conduit sur une route droite ou dans un léger virage dont le rayon
est supérieur à 150 m (492 ft) environ.
• Aucun dysfonctionnement du système n’est détecté. ( →P. 332)
● Fonction de commande de direction
Cette fonction s’active lorsque toutes les conditions suivantes sont remplies en plus
des conditions de fonctionnement de la fonction d’avertissement de sortie de file.
• Le paramètre de l’écran sur l’écran multifonction est réglé sur
“Activé”. ( →P. 152)
• Le véhicule n’accélère pas ni ne décélère pendant une durée définie ou plus.
• Le volant n’est pas tourné avec un niveau de force adapté au changement de file.
• Les systèmes ABS, VSC, TRC et PCS ne fonctionnent pas.
• Le système TRC ou VSC n’est pas désactivé.
• L’alerte de retrait des mains du volant ne s’affiche pas. ( →P. 330)
● Avertissement de roulis du véhicule
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le paramètre de l’écran sur l’écran multifonction est réglé sur
“Activé”. ( →P. 152)
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Aucun dysfonctionnement du système n’est détecté. ( →P. 332)

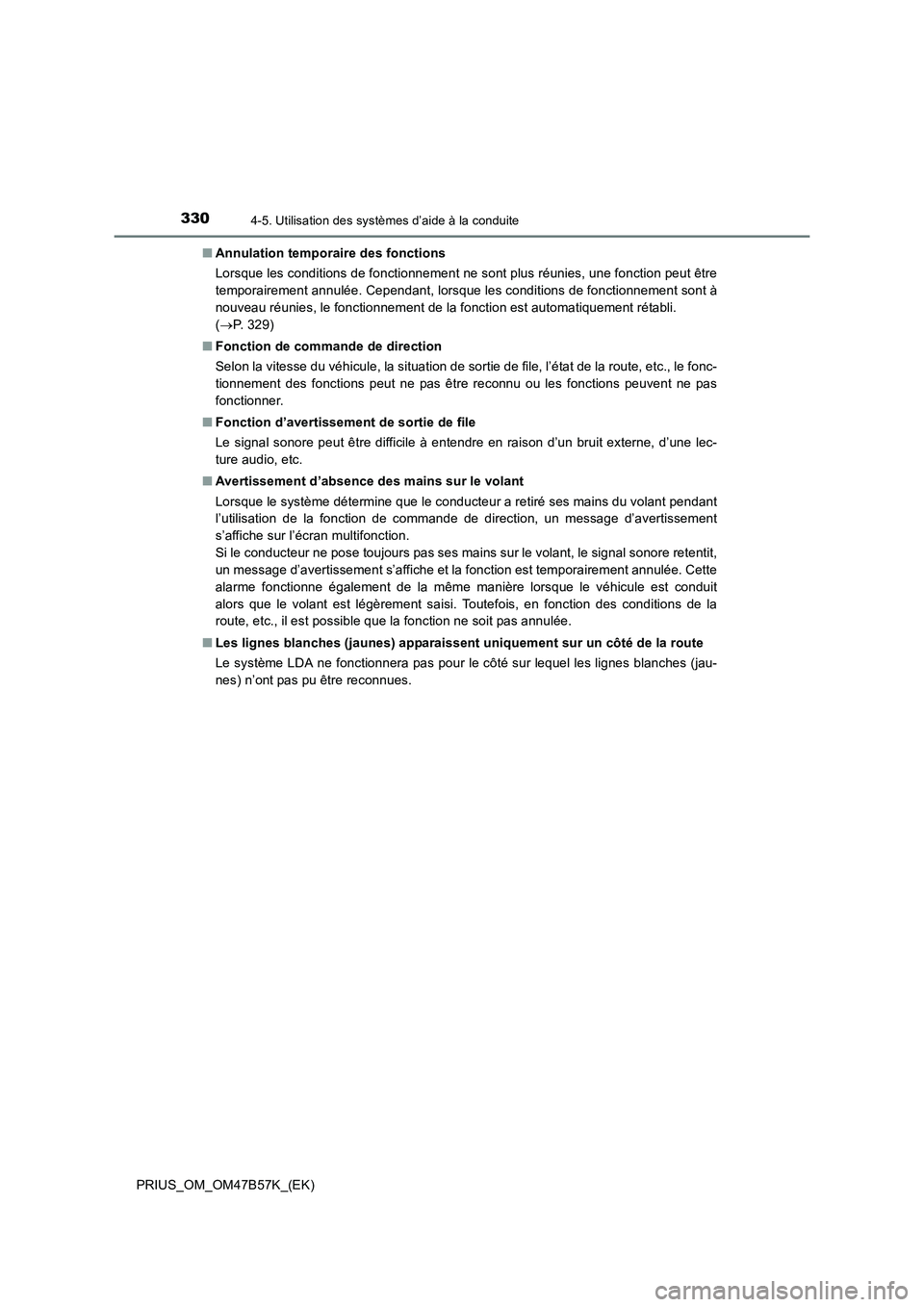

Page 330 of 716

3304-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47B57K_(EK)■
Annulation temporaire des fonctions
Lorsque les conditions de fonctionnement ne sont plus réunies, une fonction peut être
temporairement annulée. Cependant, lorsque les conditions de fonctionnement sont à
nouveau réunies, le fonctionnement de la fonction est automatiquement rétabli.
(→ P. 329)
■ Fonction de commande de direction
Selon la vitesse du véhicule, la situation de sortie de file, l’état de la route, etc., le fonc-
tionnement des fonctions peut ne pas être reconnu ou les fonctions peuvent ne pas
fonctionner.
■ Fonction d’avertissement de sortie de file
Le signal sonore peut être difficile à entendre en raison d’un bruit externe, d’une lec-
ture audio, etc.
■ Avertissement d’absence des mains sur le volant
Lorsque le système détermine que le conducteur a retiré ses mains du volant pendant
l’utilisation de la fonction de commande de direction, un message d’avertissement
s’affiche sur l’écran multifonction.
Si le conducteur ne pose toujours pas ses mains sur le volant, le signal sonore retentit,
un message d’avertissement s’affiche et la fonction est temporairement annulée. Cette
alarme fonctionne également de la même manière lorsque le véhicule est conduit
alors que le volant est légèrement saisi. Toutefois, en fonction des conditions de la
route, etc., il est possible que la fonction ne soit pas annulée.
■ Les lignes blanches (jaunes) apparaissent uniquement sur un côté de la route
Le système LDA ne fonctionnera pas pour le côté sur lequel les lignes blanches (jau-
nes) n’ont pas pu être reconnues.
