TOYOTA PRIUS 2017 Manuel du propriétaire (in French)

5816-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins
■AvantClignotant avant
■ArrièreClignotant arrière
Feu de recul
Emplacements des ampoules
1
1
2

5826-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)■
Clignotants avant
Pour le côté droit uniquement :
A l’aide d’un tournevis, appuyez
sur la partie centrale de l’agrafe
pour l’enlever. Après avoir
enlevé l’agrafe, faites glisser
vers la droite le tuyau d’entrée
du réservoir de liquide de lave-
glace.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation de l’ampoule, effectuez les étapes et dans
l’ordre inverse.
Pour le côté droit uniquement :
Montez le tuyau d’entrée du
réservoir de liquide de lave-
glace et l’agrafe en effectuant dans l’ordre inverse.
Remplacement des ampoules
1
2
3
432
5
1

5836-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins
■Clignotants arrière et feux de reculOuvrez la porte de coffre. Insé-
rez un tournevis dans le cache
du côté de l’éclairage et déta-
chez les griffes indiquées par
des lignes pointillées près de
l’extérieur du véhicule. Ensuite,
faites levier pour dégager le
cache et tirez-le vers l’arrière du
véhicule pour détacher les grif-
fes indiquées par des lignes
pointillées près de l’intérieur du
véhicule.
Pour éviter d’endommager le cache, protégez la pointe du tournevis avec un
chiffon.
Retirez les 2 vis.
Tirez l’unité d’éclairage vers
l’arrière du véhicule pour la reti-
rer.
1
2
3

5846-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Installez une nouvelle ampoule d’éclairage, puis installez le socle
d’ampoule sur l’unité d’éclairage en l’insérant et en le tournant dans le
sens des aiguilles d’une montre.4
XClignotant arrièreXFeu de recul
5
XClignotant arrièreXFeu de recul
6
XClignotant arrièreXFeu de recul

5856-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins
Alignez les rainures de l’unité
d’éclairage avec les griffes, puis
insérez l’unité d’éclairage bien
droite de sorte que les 2 gou-
pilles de l’unité d’éclairage
s’insèrent dans les orifices. Véri-
fiez si l’unité d’éclairage est bien
fixée.
Installez les 2 vis.
Installez le cache.7
8
9

5866-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)■

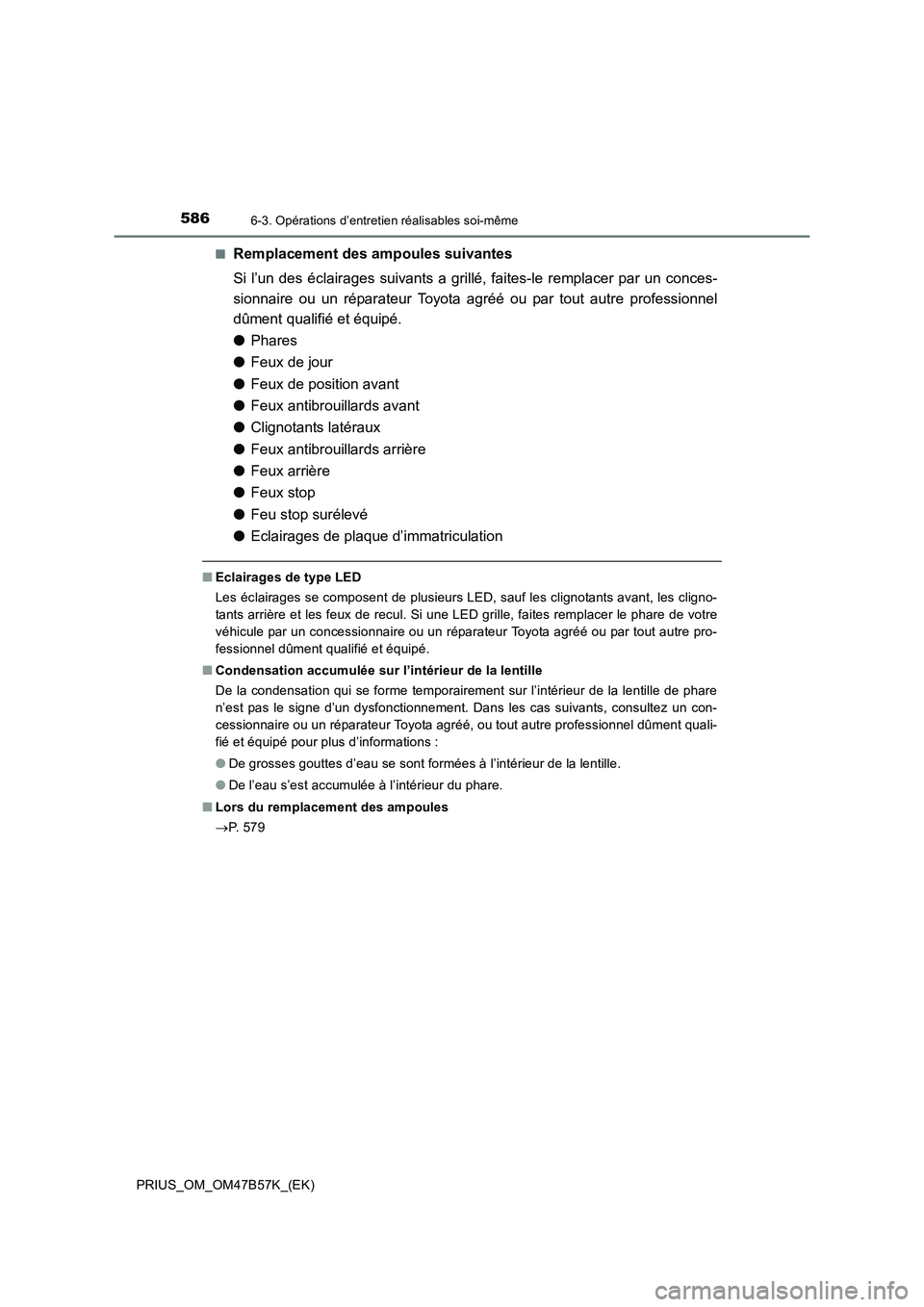

Remplacement des ampoules suivantes
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre professionnel
dûment qualifié et équipé.
●
Phares
● Feux de jour
● Feux de position avant
● Feux antibrouillards avant
● Clignotants latéraux
● Feux antibrouillards arrière
● Feux arrière
● Feux stop
● Feu stop surélevé
● Eclairages de plaque d’immatriculation
■Eclairages de type LED
Les éclairages se composent de plusieurs LED, sauf les clignotants avant, les cligno-
tants arrière et les feux de recul. Si une LED grille, faites remplacer le phare de votre
véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre pro-
fessionnel dûment qualifié et équipé.
■ Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, consultez un con-
cessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment quali-
fié et équipé pour plus d’informations :
●De grosses gouttes d’eau se sont formées à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
■ Lors du remplacement des ampoules
→P. 5 7 9

5876-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)
6
Entretien et soins

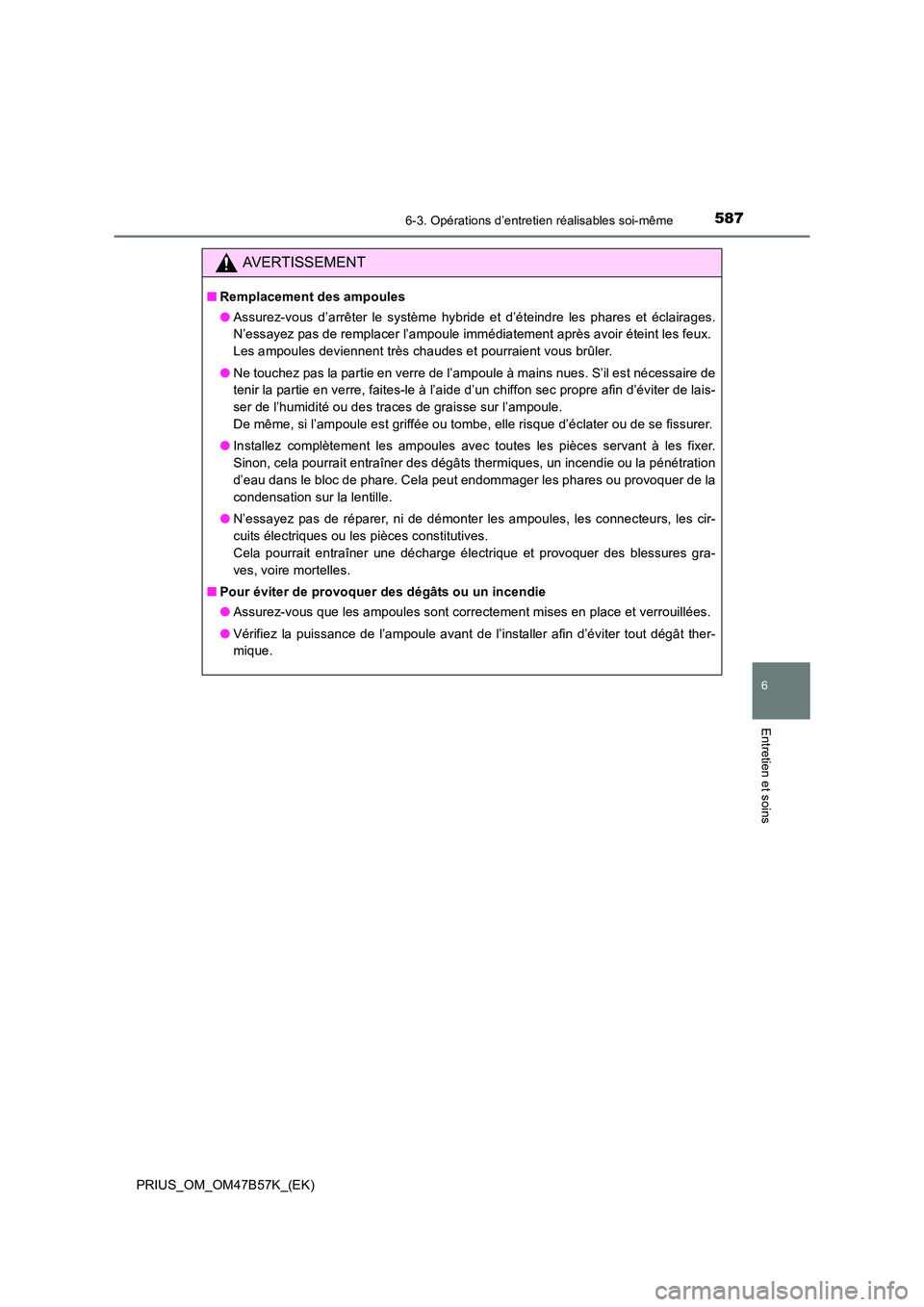

AVERTISSEMENT
■Remplacement des ampoules
●Assurez-vous d’arrêter le système hybride et d’éteindre les phares et éclairages.
N’essayez pas de remplacer l’ampoule immédiatement après avoir éteint les feux.
Les ampoules deviennent très chaudes et pourraient vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est nécessaire de
tenir la partie en verre, faites-le à l’aide d’un chiffon sec propre afin d’éviter de lais-
ser de l’humidité ou des traces de graisse sur l’ampoule.
De même, si l’ampoule est griffée ou tombe, elle risque d’éclater ou de se fissurer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer, ni de démonter les ampoules, les connecteurs, les cir-
cuits électriques ou les pièces constitutives.
Cela pourrait entraîner une décharge électrique et provoquer des blessures gra-
ves, voire mortelles.
■ Pour éviter de provoquer des dégâts ou un incendie
●Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.

5886-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47B57K_(EK)

589

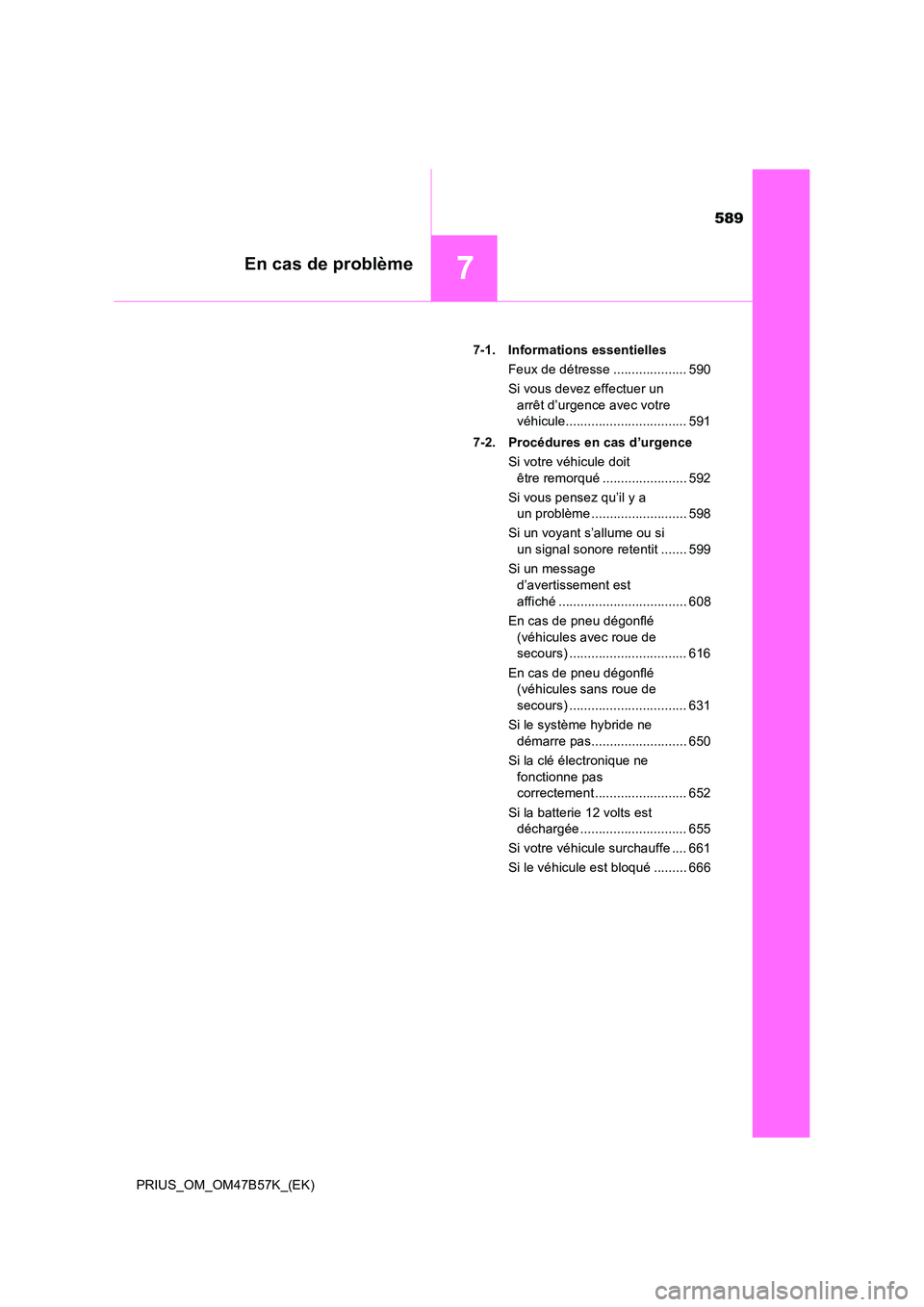

7En cas de problème
PRIUS_OM_OM47B57K_(EK)7-1. Informations essentielles
Feux de détresse .................... 590
Si vous devez effectuer un arrêt d’urgence avec votre
véhicule................................. 591
7-2. Procédures en cas d’urgence Si votre véhicule doit être remorqué ....................... 592
Si vous pensez qu’il y a un problème .......................... 598
Si un voyant s’allume ou si un signal sonore retentit ....... 599
Si un message d’avertissement est
affiché ................................... 608
En cas de pneu dégonflé (véhicules avec roue de
secours) ................................ 616
En cas de pneu dégonflé (véhicules sans roue de
secours) ................................ 631
Si le système hybride ne démarre pas.......................... 650
Si la clé électronique ne fonctionne pas
correctement ......................... 652
Si la batterie 12 volts est déchargée ............................. 655
Si votre véhicule surchauffe .... 661
Si le véhicule est bloqué ......... 666

5907-1. Informations essentielles
PRIUS_OM_OM47B57K_(EK)
Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se déclenchent
alors. Pour les éteindre, appuyez à
nouveau sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le système
hybride ne fonctionne pas (lorsque le témoin “READY” n’est pas allumé), la batterie
12 volts risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.
