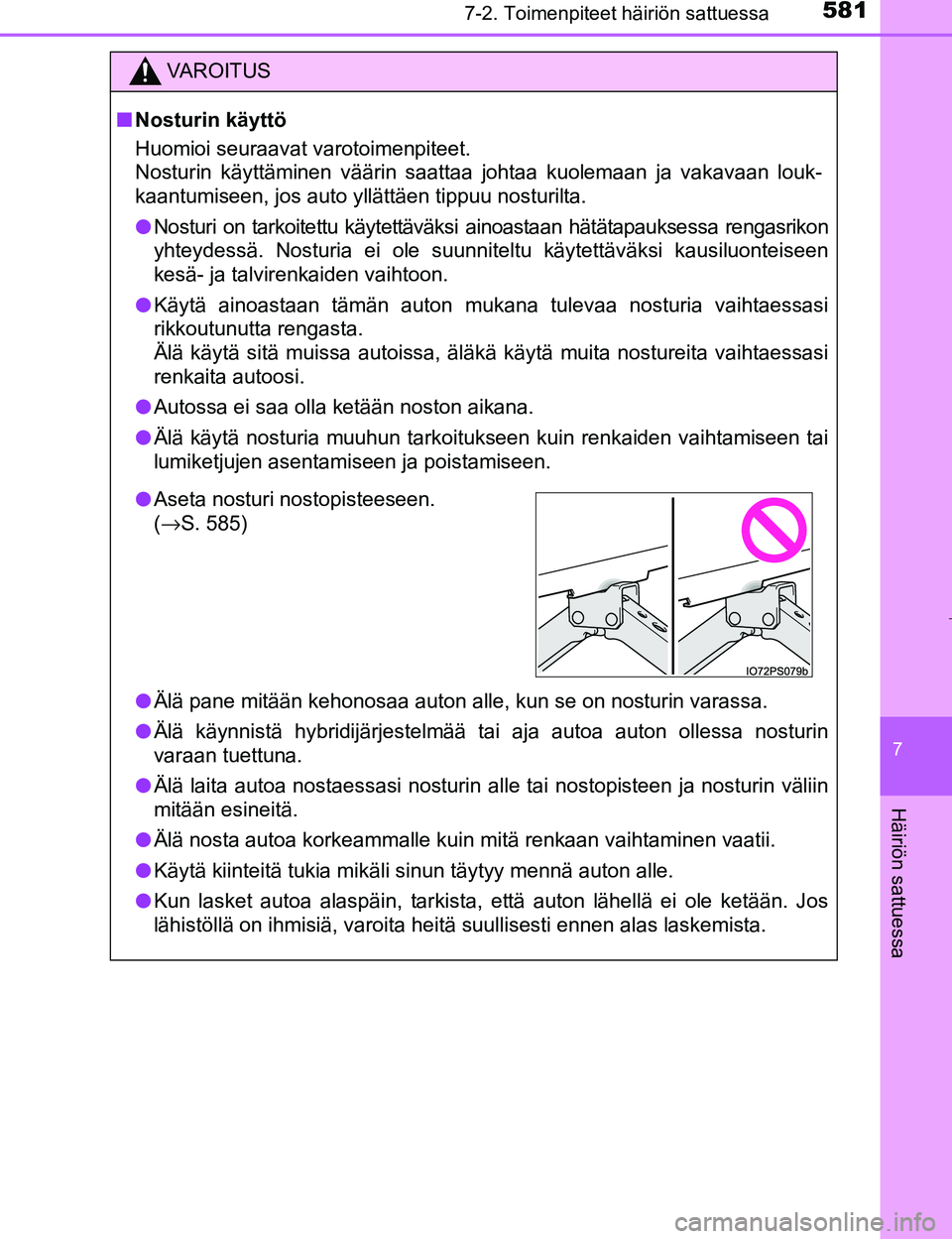

TOYOTA PRIUS 2017 Omistajan Käsikirja (in Finnish)

5817-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa
VAROITUS
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasrikon
yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi
rikkoutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Autossa ei saa olla ketään noston aikana.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
lAseta nosturi nostopisteeseen.
(→S. 585)
OM47B56FI.book Page 581 M onday, March 6, 2017 3:43 PM

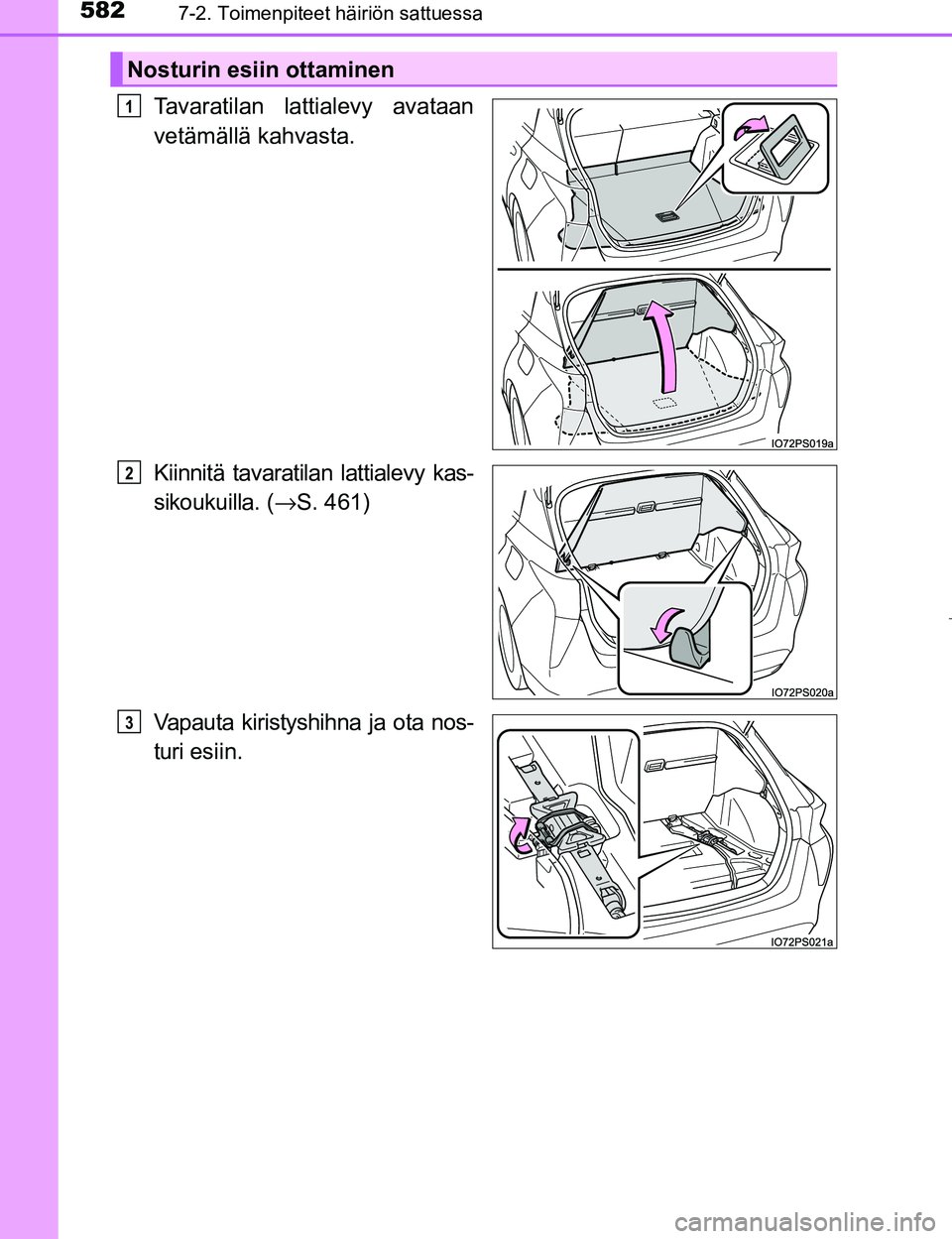

5827-2. Toimenpiteet häiriön sattuessa
OM47B56FI
Tavaratilan lattialevy avataan
vetämällä kahvasta.
Kiinnitä tavaratilan lattialevy kas-
sikoukuilla. (→S. 461)
Vapauta kiristyshihna ja ota nos-
turi esiin.
Nosturin esiin ottaminen
1
2
3
OM47B56FI.book Page 582 M onday, March 6, 2017 3:43 PM

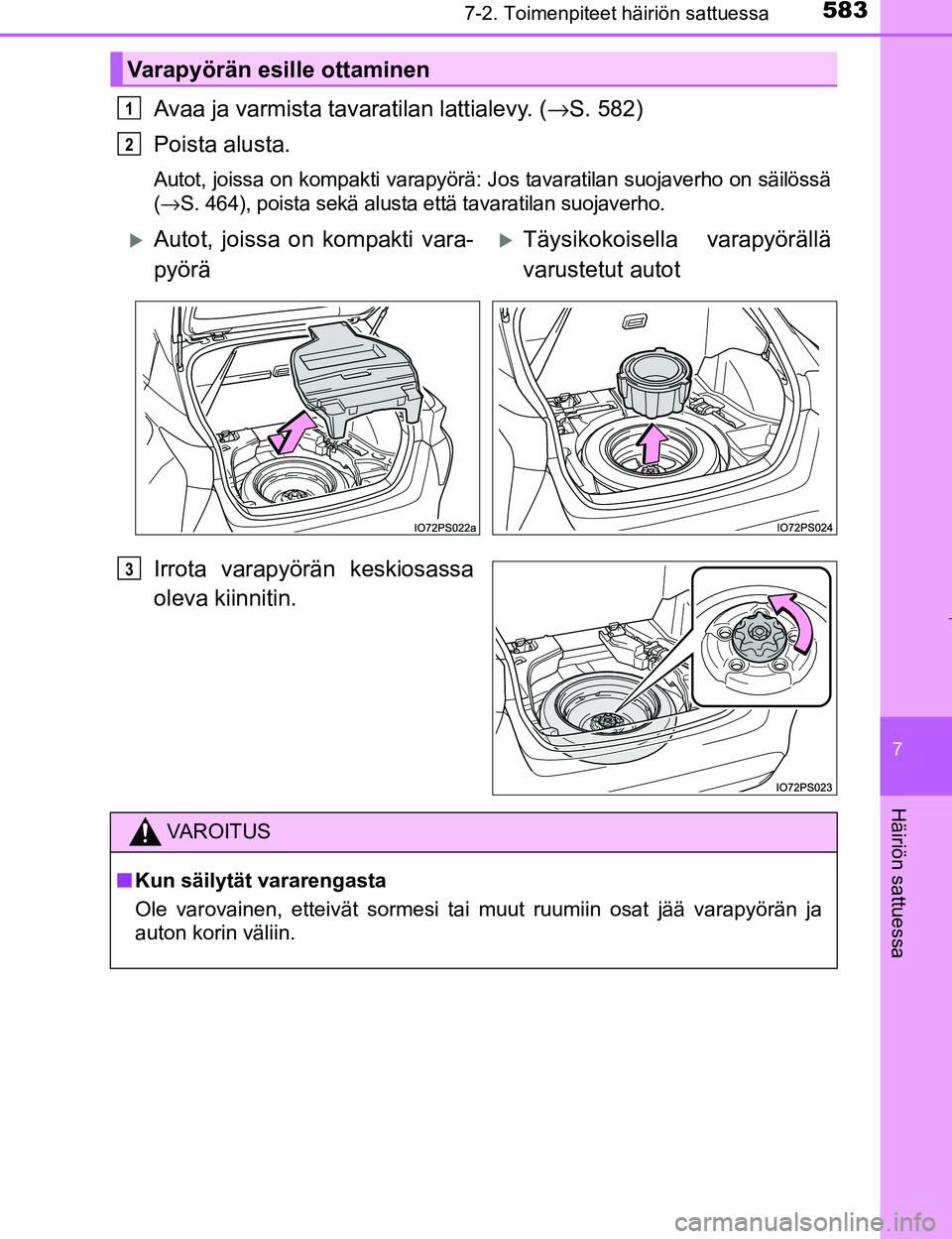

5837-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa
Avaa ja varmista tavaratilan lattialevy. (→S. 582)
Poista alusta.
Autot, joissa on kompakti varapyörä: Jos tavaratilan suojaverho on säilössä
( →S. 464), poista sekä alusta että tavaratilan suojaverho.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
1
2
Autot, joissa on kompakti vara-
pyöräTäysikokoisella varapyörällä
varustetut autot
3
VAROITUS
n Kun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM47B56FI.book Page 583 M onday, March 6, 2017 3:43 PM

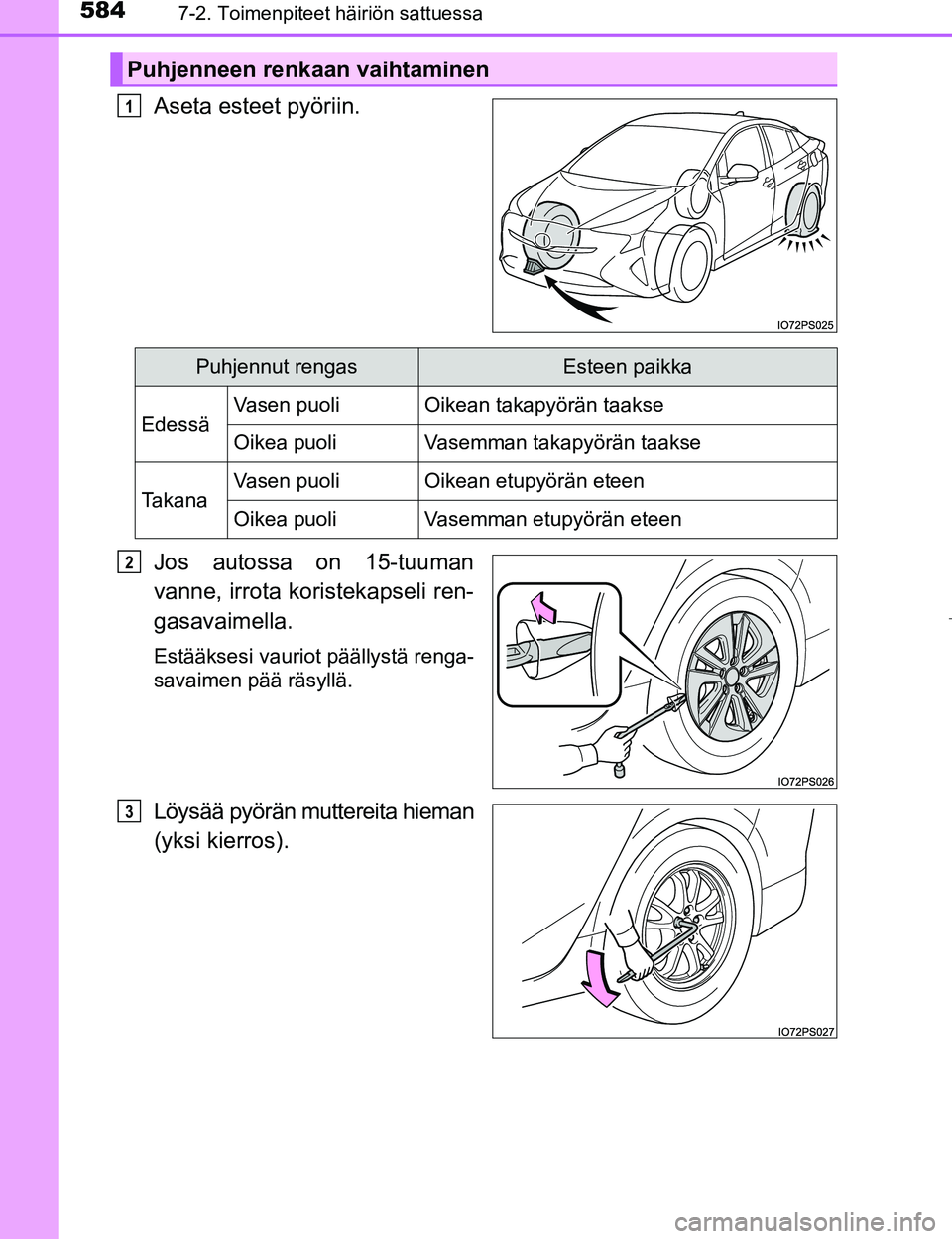

5847-2. Toimenpiteet häiriön sattuessa
OM47B56FI
Aseta esteet pyöriin.
Jos autossa on 15-tuuman
vanne, irrota koristekapseli ren-
gasavaimella.
Estääksesi vauriot päällystä renga-
savaimen pää räsyllä.
Löysää pyörän muttereita hieman
(yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM47B56FI.book Page 584 Monday, March 6, 2017 3:43 PM

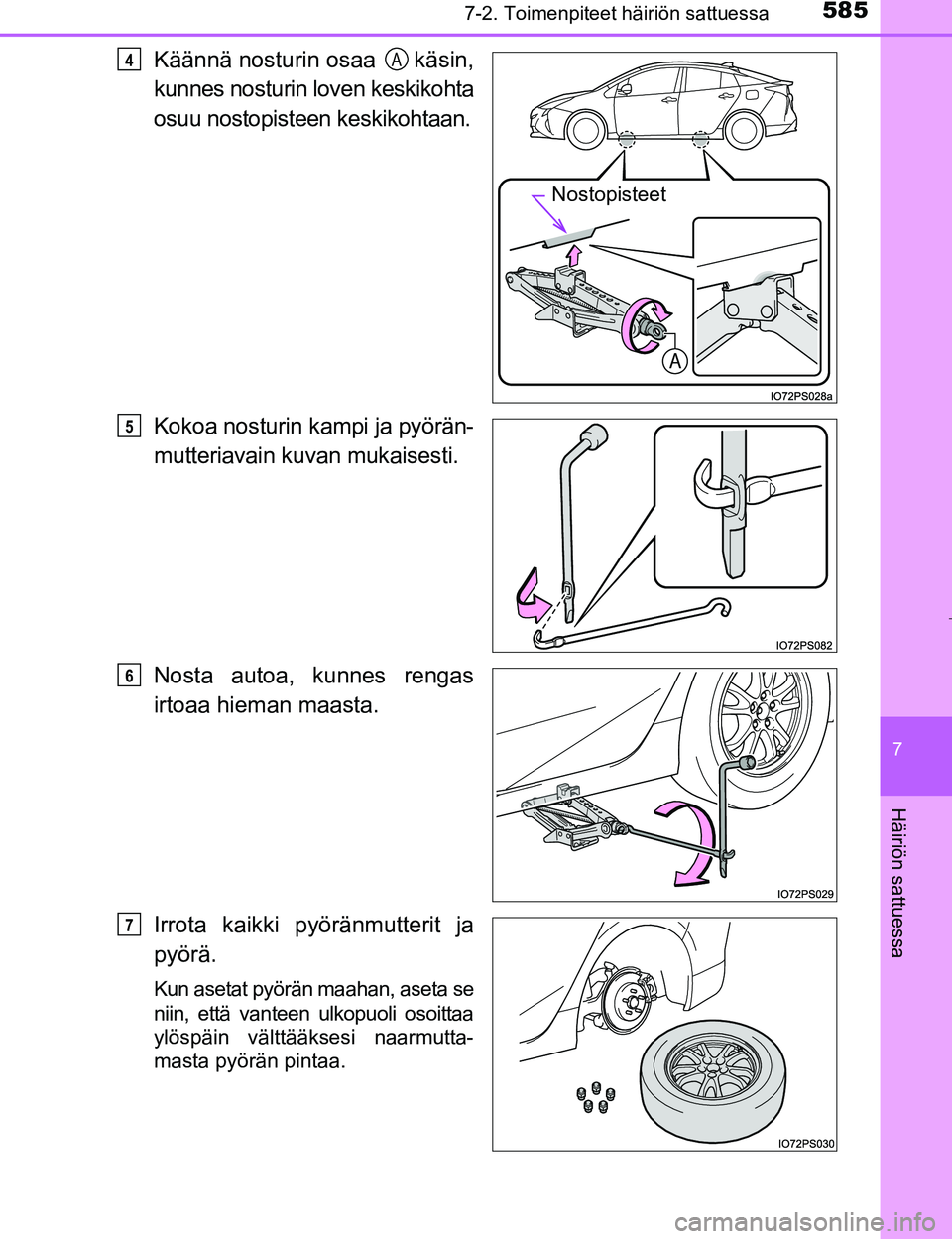

5857-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa
Käännä nosturin osaa käsin,
kunnes nosturin loven keskikohta
osuu nostopisteen keskikohtaan.
Kokoa nosturin kampi ja pyörän-
mutteriavain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta se
niin, että vanteen ulkopuoli osoittaa
ylöspäin välttääksesi naarmutta-
masta pyörän pintaa.
Nostopisteet
4A
5
6
7
OM47B56FI.book Page 585 Monday, March 6, 2017 3:43 PM

5867-2. Toimenpiteet häiriön sattuessa
OM47B56FI

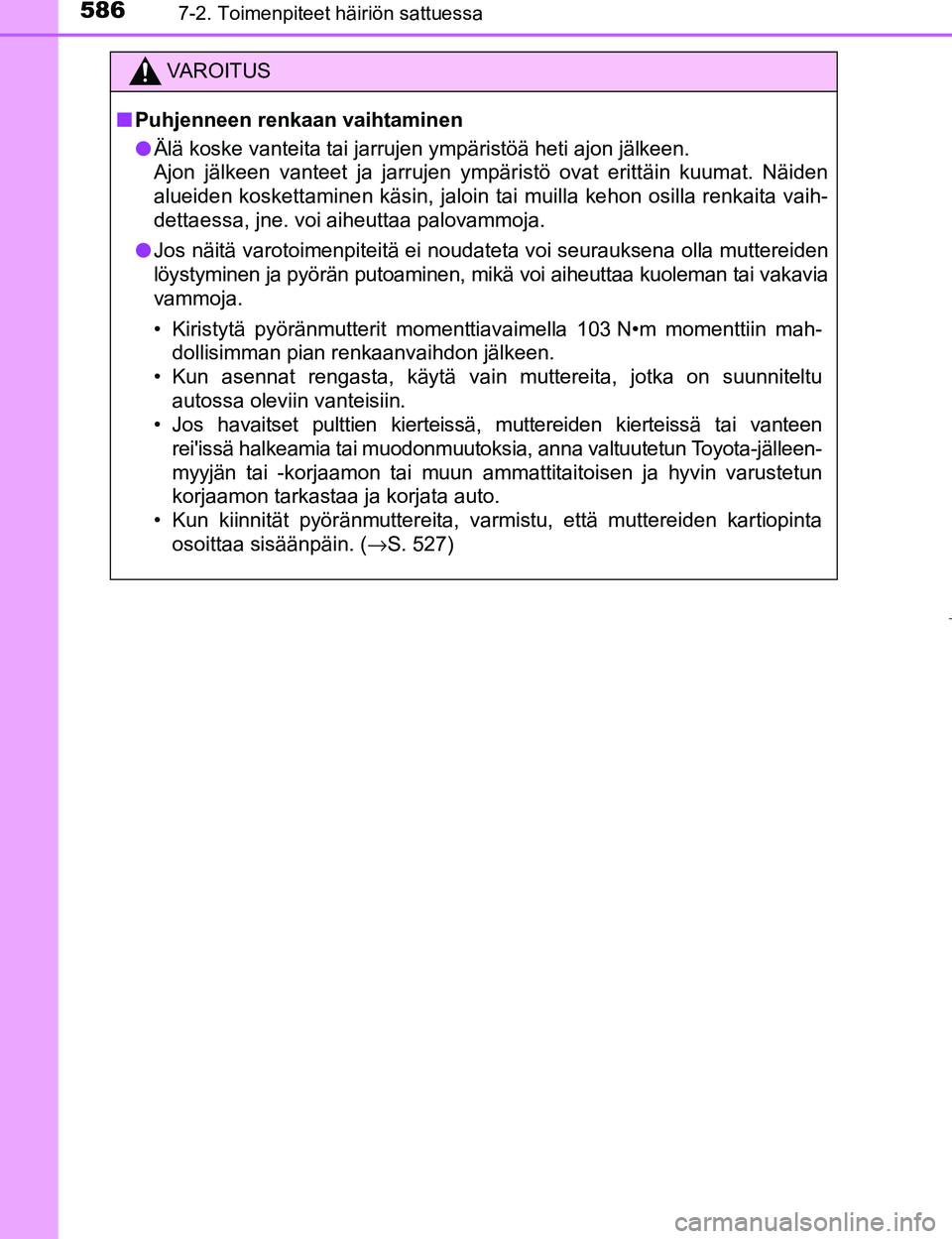

VAROITUS
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jä\
lkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla m\
uttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia
vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden karti\
opinta osoittaa sisäänpäin. ( →S. 527)
OM47B56FI.book Page 586 M onday, March 6, 2017 3:43 PM

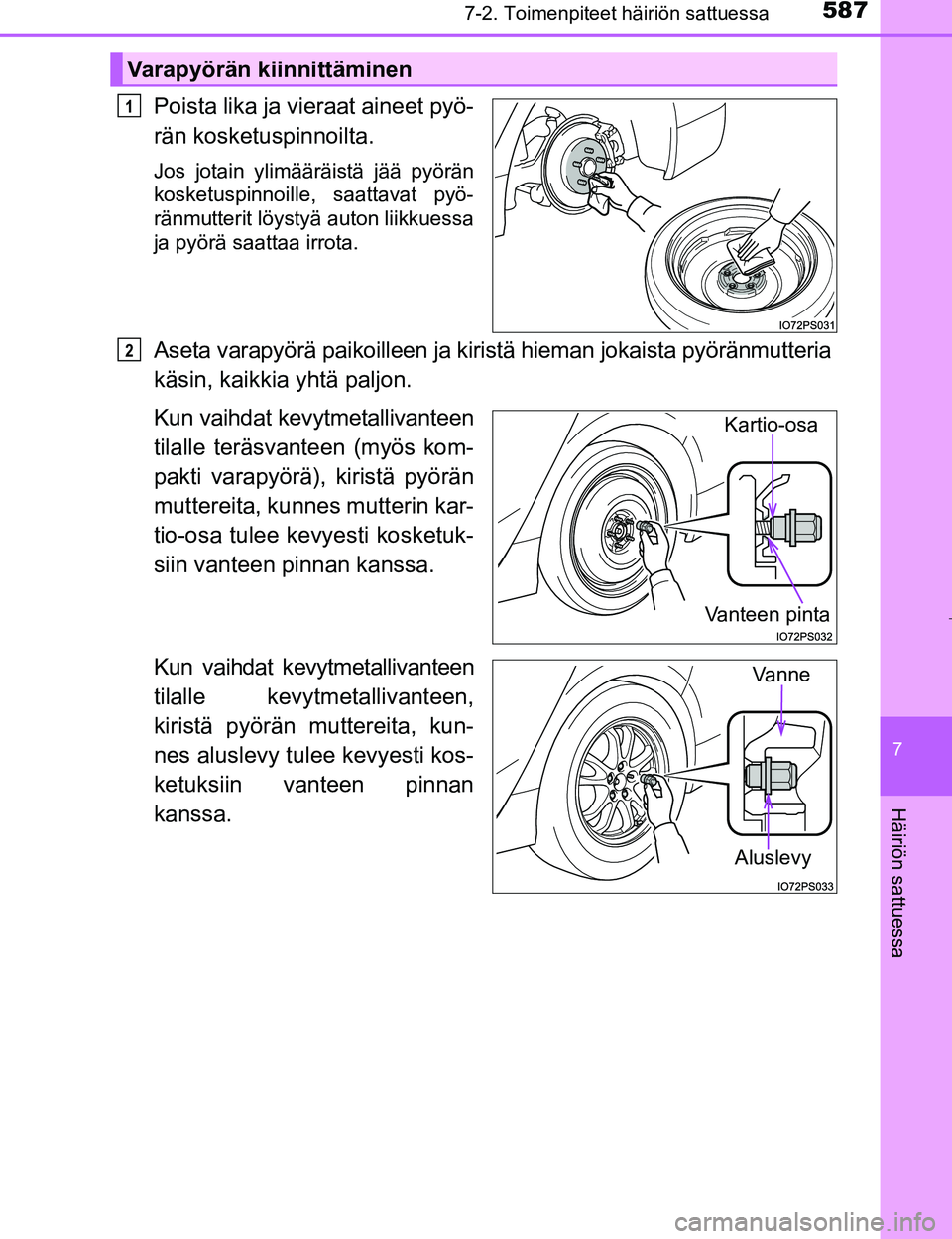

5877-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutteria
käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivanteen
tilalle teräsvanteen (myös kom-
pakti varapyörä), kiristä pyörän
muttereita, kunnes mutterin kar-
tio-osa tulee kevyesti kosketuk-
siin vanteen pinnan kanssa.
Kun vaihdat kevytmetallivanteen
tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osa
Vanteen pinta
Aluslevy
Vanne
OM47B56FI.book Page 587 M onday, March 6, 2017 3:43 PM

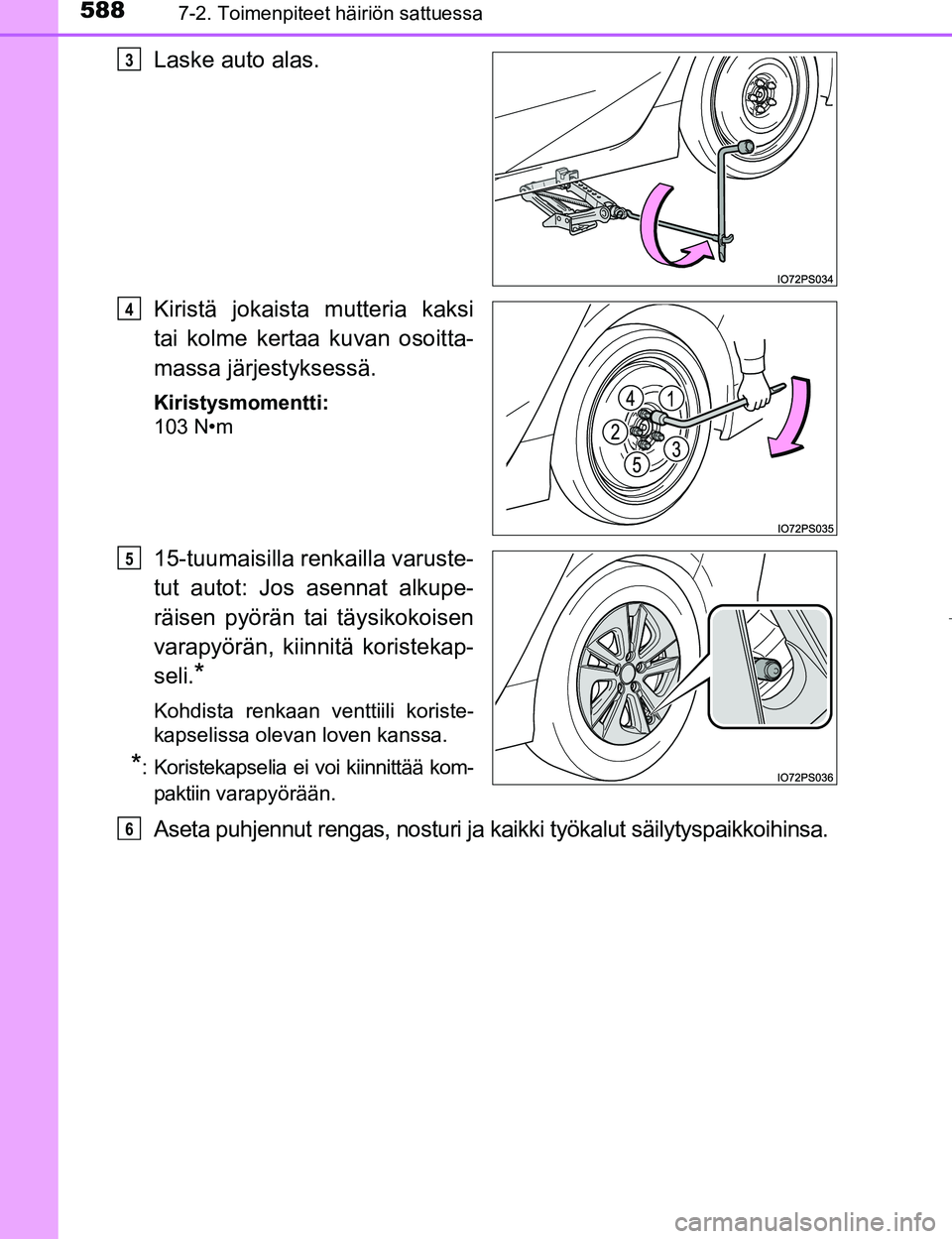

5887-2. Toimenpiteet häiriön sattuessa
OM47B56FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
15-tuumaisilla renkailla varuste-
tut autot: Jos asennat alkupe-
räisen pyörän tai täysikokoisen
varapyörän, kiinnitä koristekap-
seli.
*
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
*: Koristekapselia ei voi kiinnittää kom-paktiin varapyörään.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoihinsa.
3
4
5
6
OM47B56FI.book Page 588 M onday, March 6, 2017 3:43 PM

5897-2. Toimenpiteet häiriön sattuessa
OM47B56FI
7
Häiriön sattuessa

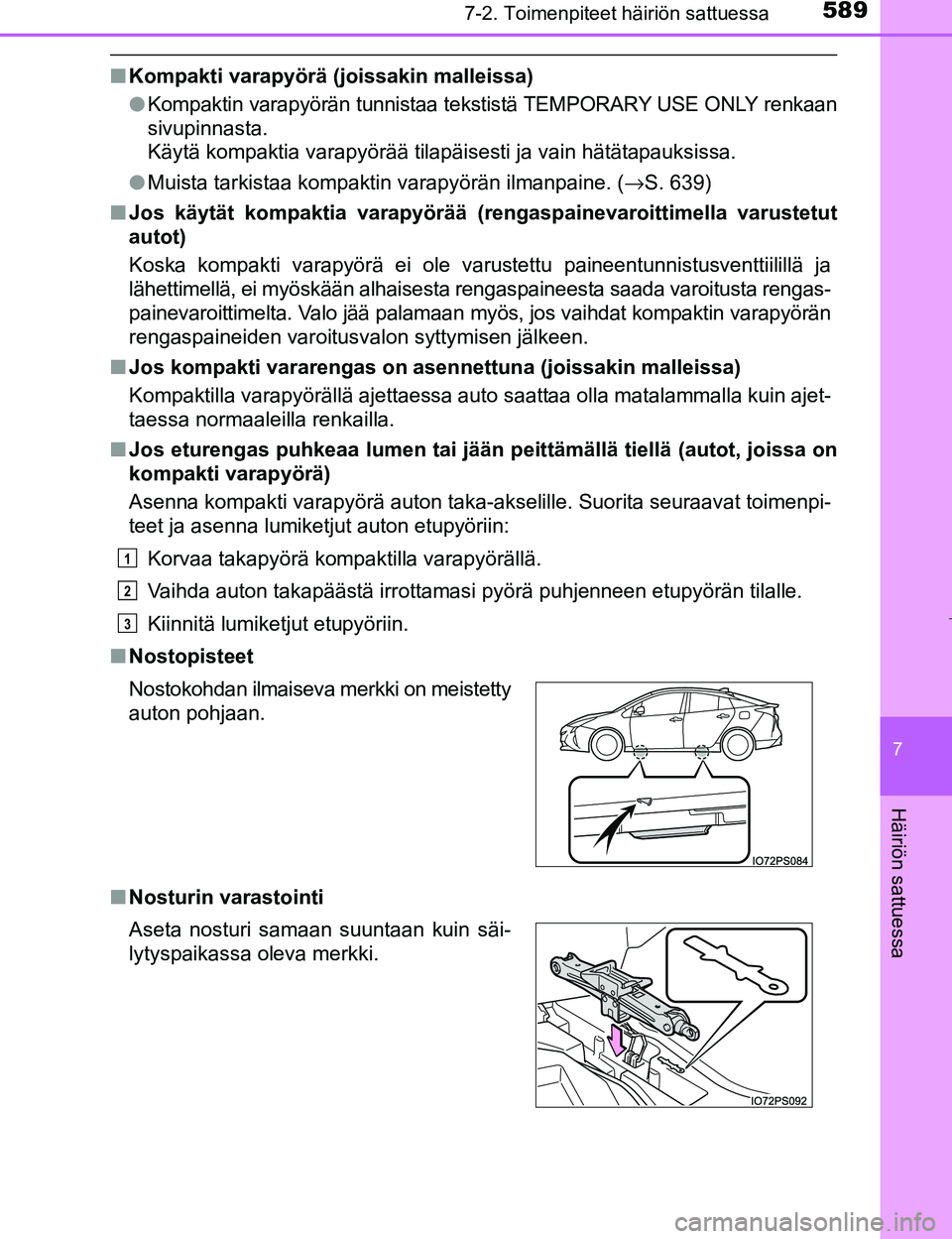

nKompakti varapyörä (joissakin malleissa)
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY renkaan
sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( →S. 639)
n Jos käytät kompaktia varapyörää (rengaspainevaroittimella varustetut
autot)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä\
ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta rengas-
painevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin varapyörän
rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos kompakti vararengas on ase nnettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajet-
taessa normaaleilla renkailla.
n Jos eturengas puhkeaa lumen tai jään peittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akse lille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
n Nostopisteet
n Nosturin varastointi Nostokohdan ilmaiseva merkki on meistetty
auton pohjaan.
Aseta nosturi samaan suuntaan kuin säi-
lytyspaikassa oleva merkki.
1
2
3
OM47B56FI.book Page 589 M onday, March 6, 2017 3:43 PM

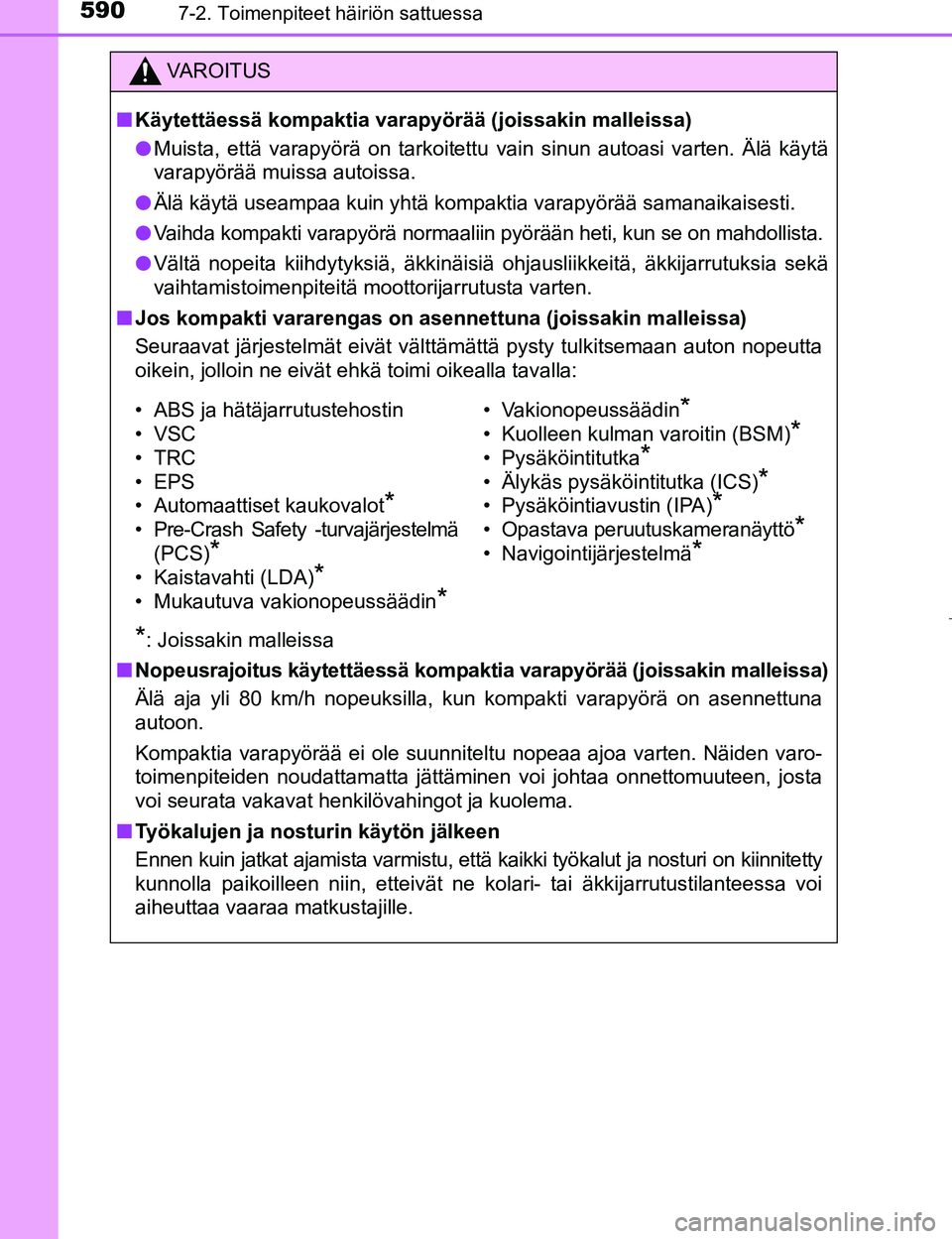

5907-2. Toimenpiteet häiriön sattuessa
OM47B56FI
VAROITUS
nKäytettäessä kompaktia varapyörää (joissakin malleissa)
l Muista, että varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä
varapyörää muissa autoissa.
l Älä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollista.
l Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutusta varten.
n Jos kompakti vararengas on asennettuna (joissakin malleissa)
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
*: Joissakin malleissa
n Nopeusrajoitus käytettäessä kompaktia varapyörää (joissakin malleissa)
Älä aja yli 80 km/h nopeuksilla, kun kompakti varapyörä on a\
sennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinnitetty
kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa voi
aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
•VSC
•TRC
•EPS
• Automaattiset kaukovalot
*
• Pre-Crash Safety -turvajärjestelmä
(PCS)
*
• Kaistavahti (LDA)*
• Mukautuva vakionopeussäädin*
• Vakionopeussäädin*
• Kuolleen kulman varoitin (BSM)*
• Pysäköintitutka*
• Älykäs pysäköintitutka (ICS)*
• Pysäköintiavustin (IPA)*
• Opastava peruutuskameranäyttö*
• Navigointijärjestelmä*
OM47B56FI.book Page 590 M onday, March 6, 2017 3:43 PM
