TOYOTA PRIUS 2017 Omistajan Käsikirja (in Finnish)

5416-3. Tee-se-itse-huolto
OM47B56FI
6
Huolto ja hoito
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i C
OM47B56FI.book Page 541 M onday, March 6, 2017 3:43 PM

5426-3. Tee-se-itse-huolto
OM47B56FI

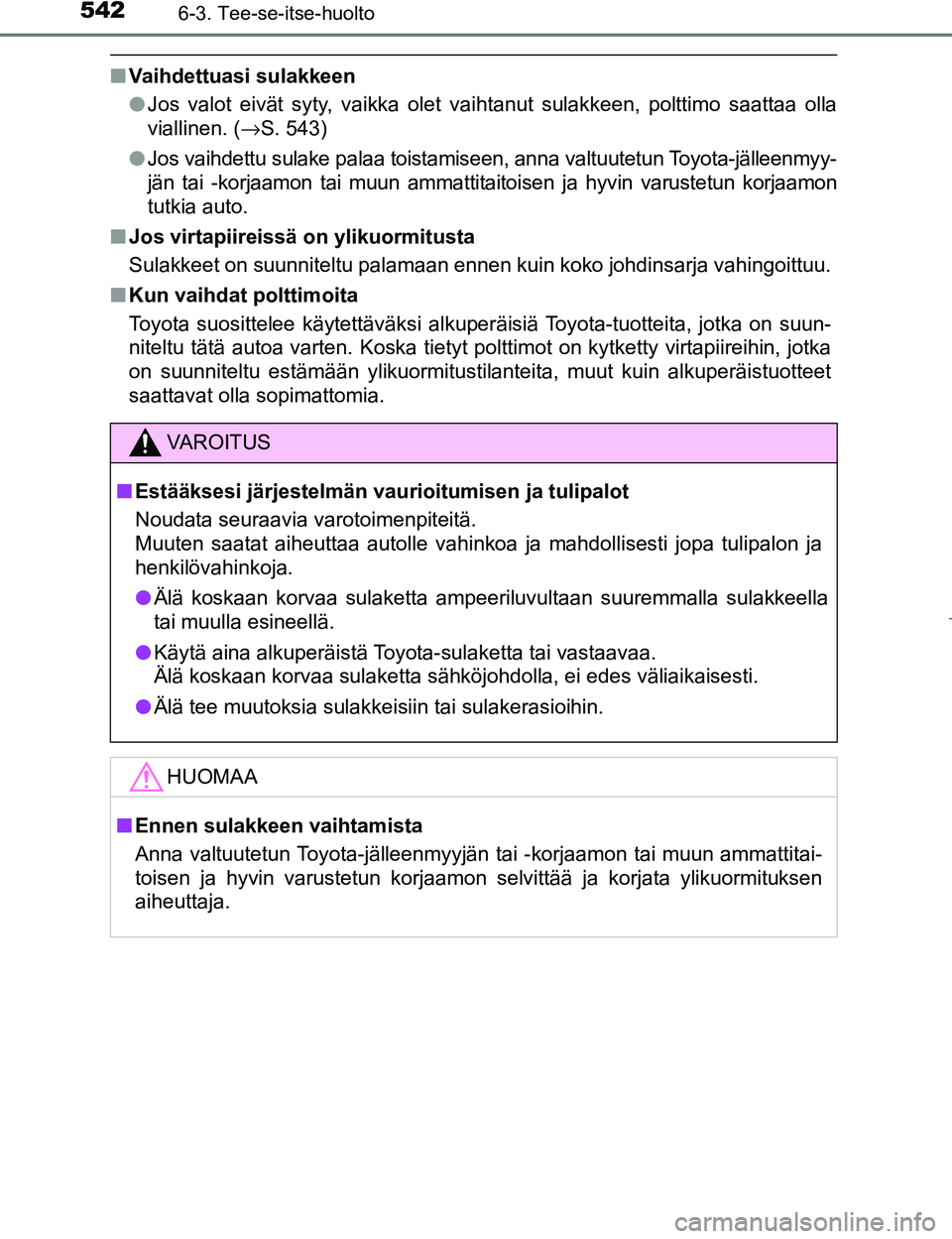

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 543)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkee\
lla
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM47B56FI.book Page 542 M onday, March 6, 2017 3:43 PM

5436-3. Tee-se-itse-huolto
OM47B56FI
6
Huolto ja hoito
Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 641)
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
OM47B56FI.book Page 543 M onday, March 6, 2017 3:43 PM

5446-3. Tee-se-itse-huolto
OM47B56FIn
Edessä
Etusuuntavalo
nTa k a n a
Takasuuntavalo
Peruutusvalo
Polttimoiden sijainnit
1
1
2
OM47B56FI.book Page 544 M onday, March 6, 2017 3:43 PM

5456-3. Tee-se-itse-huolto
OM47B56FI
6
Huolto ja hoito
nEtusuuntavalotVain oikealle puolelle:
Paina pidikkeen keskeltä ruu-
vitaltalla ja irrota se. Kun olet
irrottanut pidikkeen, työnnä
pesulaitteen säiliön täyttöput-
kea oikealle.
Käännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat polttimoa, suorita toim enpiteet ja päinvastai-
sessa järjestyksessä.
Vain oikealle puolelle: Asenna
pesunestesäiliön täyttöputki ja
kiinnike takaisin paikalleen
suorittamalla vaihe päin-
vastaisessa järjestyksessä.
Polttimoiden vaihto
1
2
3
432
5
1
OM47B56FI.book Page 545 M onday, March 6, 2017 3:43 PM

5466-3. Tee-se-itse-huolto
OM47B56FIn
Takasuuntavalot ja peruutusvalot
Avaa takaluukku. Työnnä ruu-
vitaltta suojuksen reikään valo-
yksikön sivulta ja irrota
pisteviivoilla merkityt kynnet
läheltä auton ulkopintaa. Kam-
pea sitten suojusta ja vedä sitä
auton takaosaa kohti pistevii-
voilla merkittyjen kynsien irrot-
tamiseksi auton sisäpuolen
puolelta.
Estääksesi suojusta vaurioitumasta suojaa ruuvitaltan pää ri\
evulla.
Irrota kaksi ruuvia.
Vedä umpiota auton takaosaa
kohti sen irrottamiseksi.
1
2
3
OM47B56FI.book Page 546 M onday, March 6, 2017 3:43 PM

5476-3. Tee-se-itse-huolto
OM47B56FI
6
Huolto ja hoito
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Asenna uusi polttimo ja asenna sitten polttimon kanta umpioon
asettamalla se paikoilleen ja kääntämällä sitä myötäpäivään.4
TakasuuntavaloPeruutusvalo
5
TakasuuntavaloPeruutusvalo
6
TakasuuntavaloPeruutusvalo
OM47B56FI.book Page 547 M onday, March 6, 2017 3:43 PM

5486-3. Tee-se-itse-huolto
OM47B56FI
Kohdista umpion urat kyn-
sien kanssa ja aseta umpio
suorassa siten, että umpion
kaksi tappia osuvat reikiin.
Varmista, että umpio lukittuu
kunnolla.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.7
8
9
OM47B56FI.book Page 548 Monday, March 6, 2017 3:43 PM

5496-3. Tee-se-itse-huolto
OM47B56FI
6
Huolto ja hoito

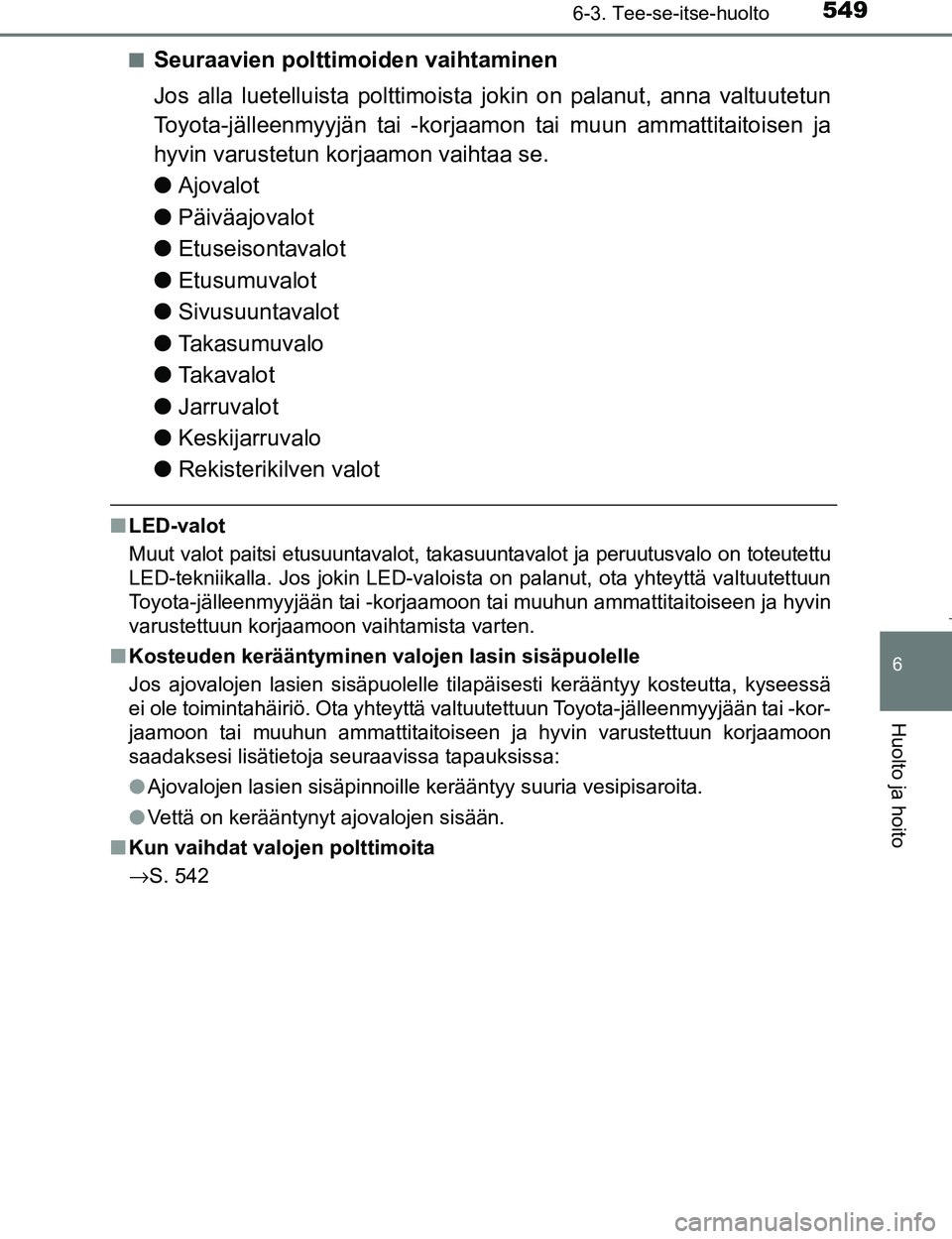

nSeuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l Ajovalot
l Päiväajovalot
l Etuseisontavalot
l Etusumuvalot
l Sivusuuntavalot
l Takasumuvalo
l Takavalot
l Jarruvalot
l Keskijarruvalo
l Rekisterikilven valot
nLED-valot
Muut valot paitsi etusuuntavalot, takasuuntavalot ja peruutusvalo on toteutettu
LED-tekniikalla. Jos jokin LED-valoista on palanut, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon ta i muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon vaihtamista varten.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
→S. 542
OM47B56FI.book Page 549 M onday, March 6, 2017 3:43 PM

5506-3. Tee-se-itse-huolto
OM47B56FI

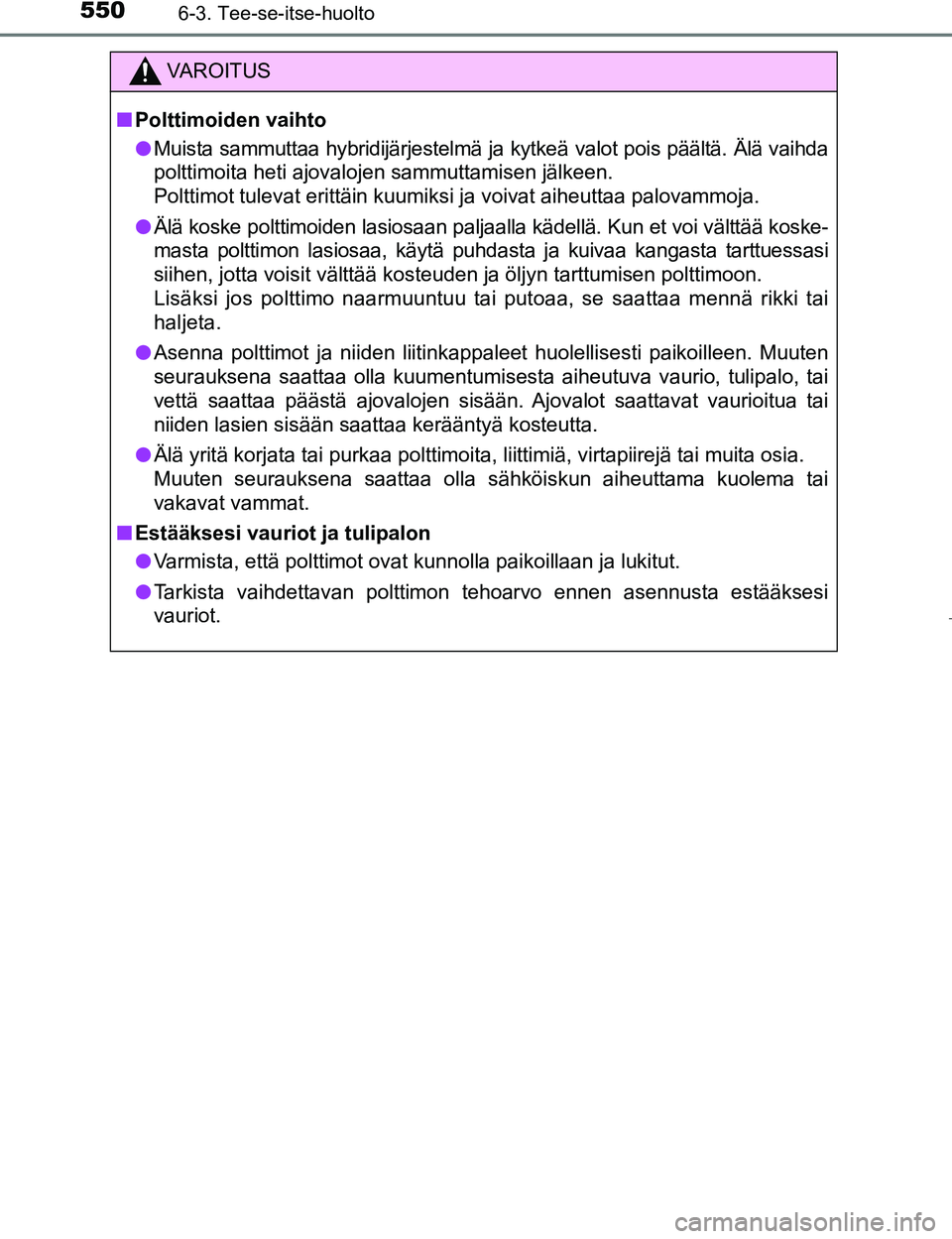

VAROITUS
nPolttimoiden vaihto
l Muista sammuttaa hybridijärjestelmä ja kytkeä valot pois päältä. Älä vaihda
polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää koske-
masta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttuessasi
siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai
niiden lasien sisään saattaa kerääntyä kosteutta.
l Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapi\
irejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvo ennen asennusta estääksesi
vauriot.
OM47B56FI.book Page 550 M onday, March 6, 2017 3:43 PM
