TOYOTA PRIUS 2017 Upute Za Rukovanje (in Croatian)

111
2
2. Instrumenti
Instrumenti

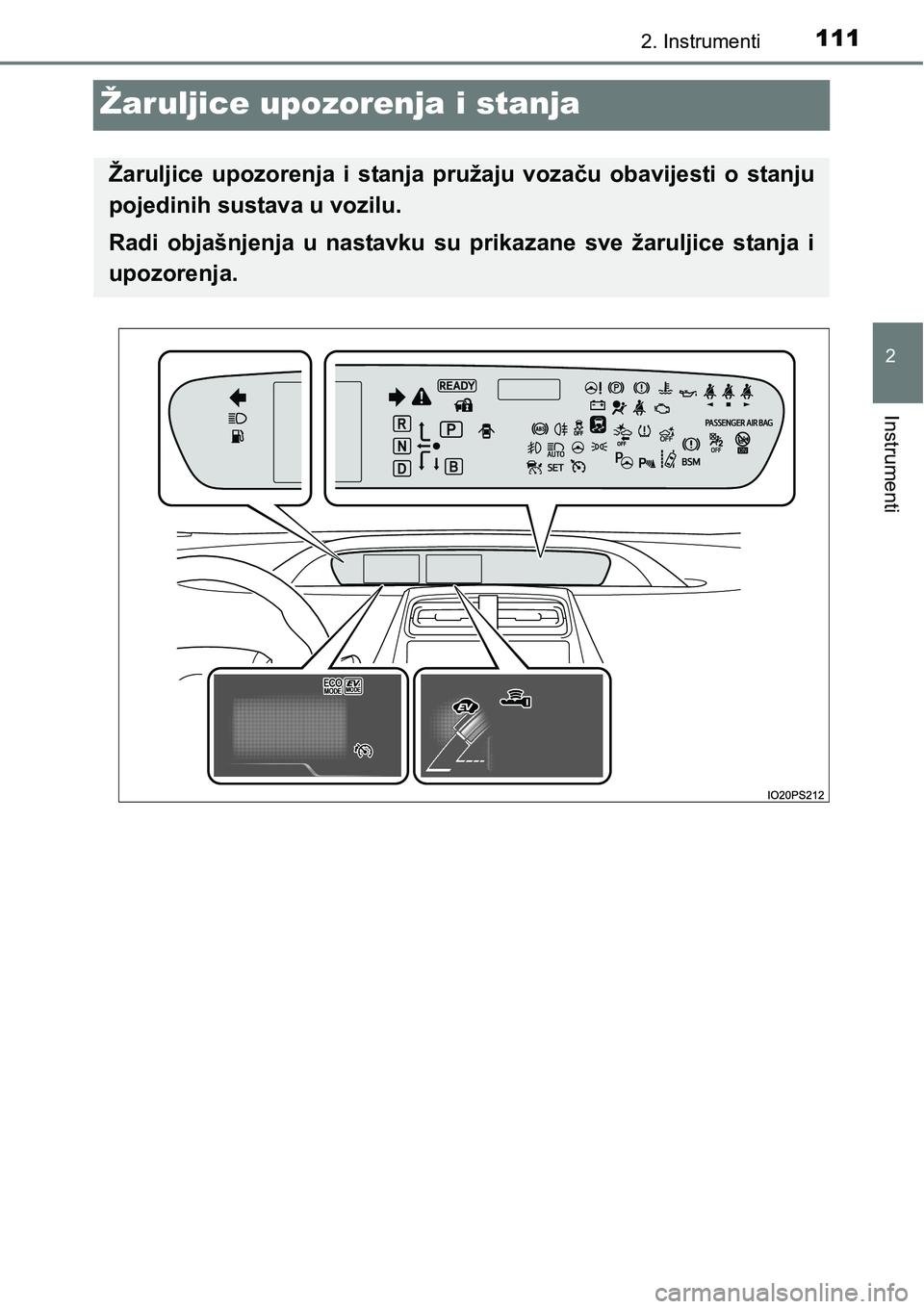

Žaruljice upozorenja i stanja
Žaruljice upozorenja i stanja pružaju vozaču obavijesti o stanju
pojedinih sustava u vozilu.
Radi objašnjenja u nastavku su prikazane sve žaruljice stanja i
upozorenja.

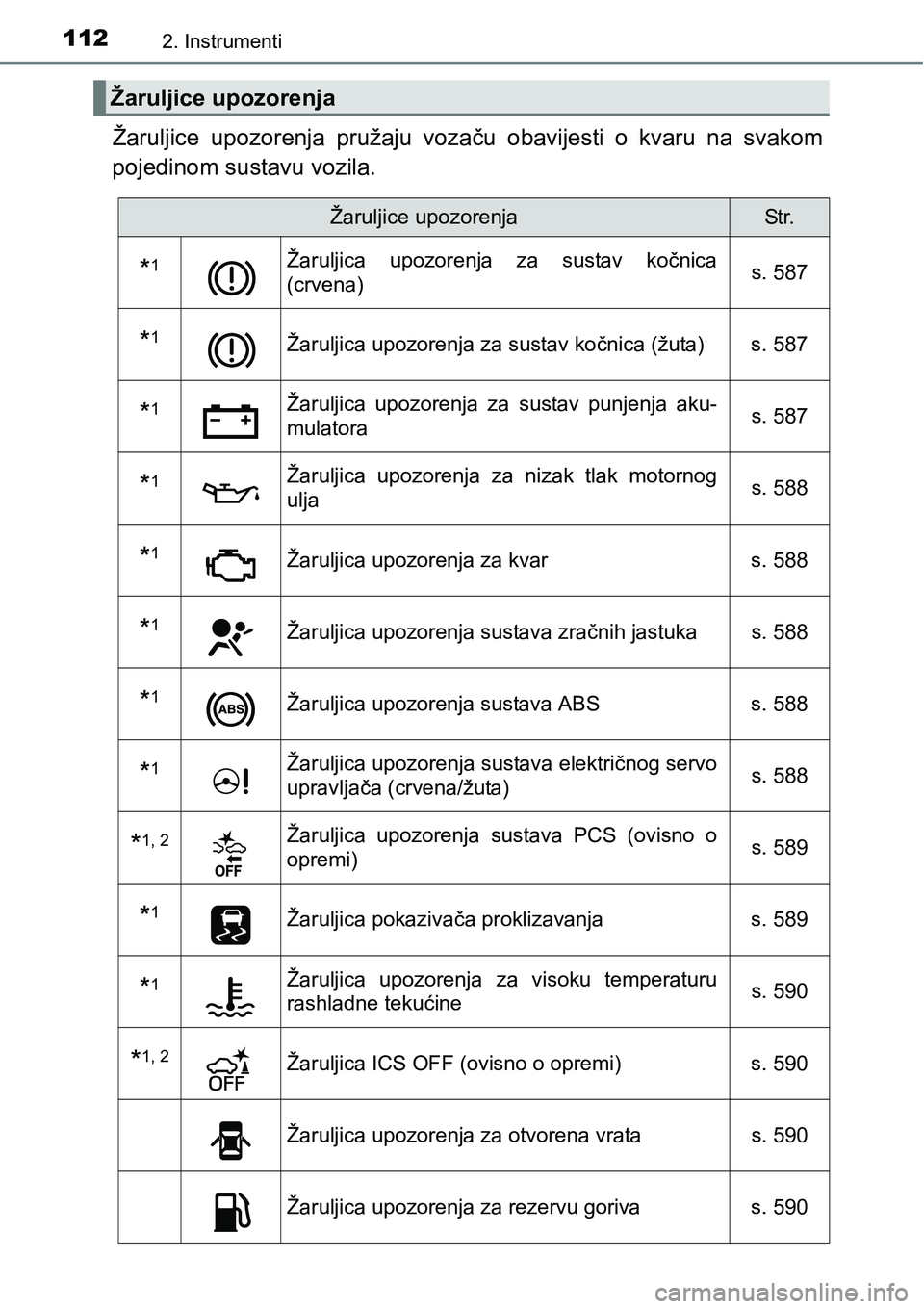

1122. Instrumenti
Žaruljice upozorenja pružaju vozaču obavijesti o kvaru na svakom
pojedinom sustavu vozila.
Žaruljice upozorenja
Žaruljice upozorenjaSt r.
*1Žaruljica upozorenja za sustav kočnica
(crvena)s. 587
*1Žaruljica upozorenja za sustav kočnica (žuta) s. 587
*1Žaruljica upozorenja za sustav punjenja aku-
mulatoras. 587
*1Žaruljica upozorenja za nizak tlak motornog
uljas. 588
*1Žaruljica upozorenja za kvar s. 588
*1Žaruljica upozorenja sustava zračnih jastuka s. 588
*1Žaruljica upozorenja sustava ABS s. 588
*1Žaruljica upozorenja sustava električnog servo
upravljača (crvena/žuta)s. 588
*1, 2Žaruljica upozorenja sustava PCS (ovisno o
opremi)s. 589
*1Žaruljica pokazivača proklizavanja s. 589
*1Žaruljica upozorenja za visoku temperaturu
rashladne tekućines. 590
*1, 2Žaruljica ICS OFF (ovisno o opremi) s. 590
Žaruljica upozorenja za otvorena vrata s. 590
Žaruljica upozorenja za rezervu goriva s. 590

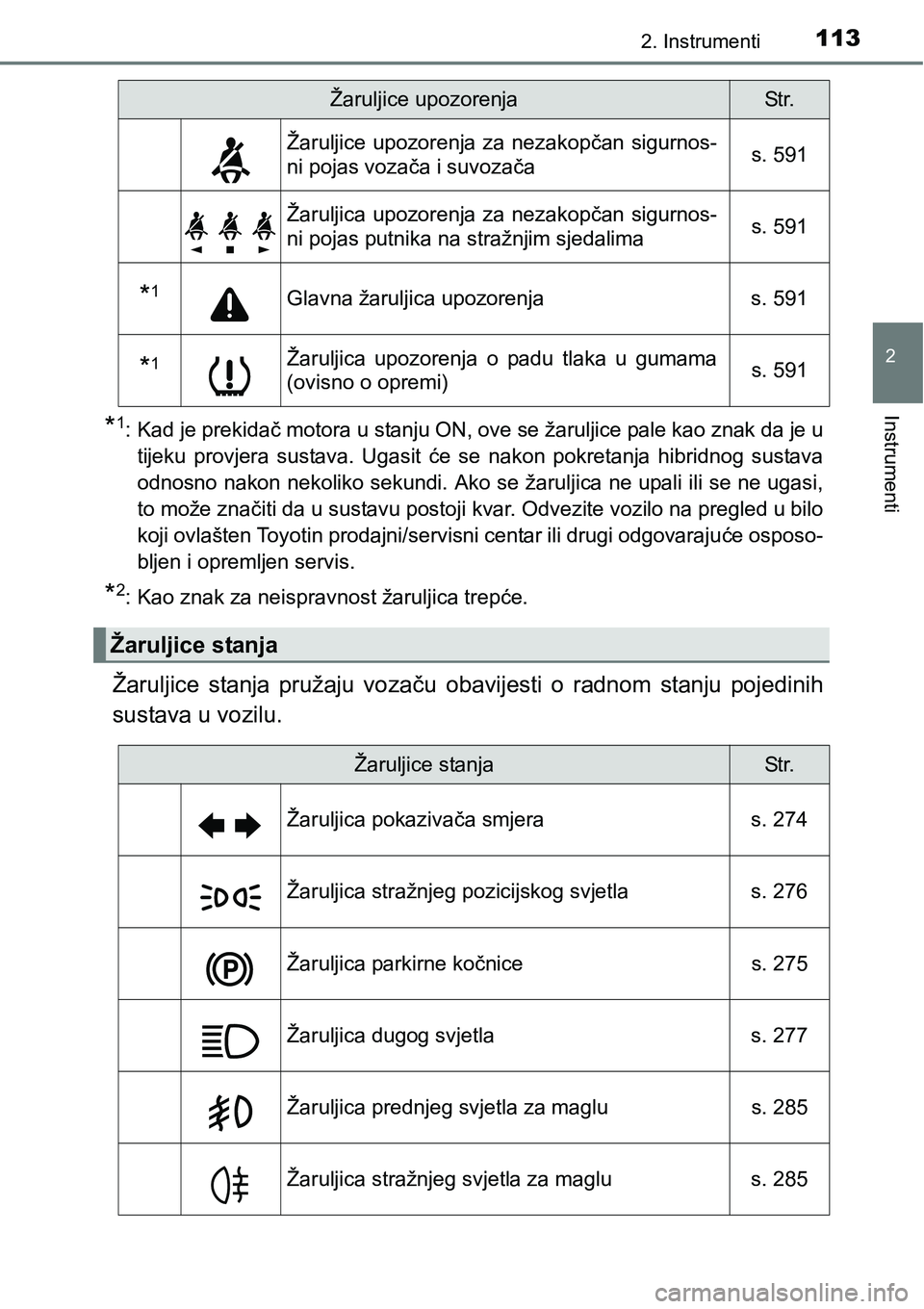

1132. Instrumenti
2
Instrumenti*1: Kad je prekidač motora u stanju ON, ove se žaruljice pale kao znak da je u
tijeku provjera sustava. Ugasit će se nakon pokretanja hibridnog sustava
odnosno nakon nekoliko sekundi. Ako se žaruljica ne upali ili se ne ugasi,
to može značiti da u sustavu postoji kvar. Odvezite vozilo na pregled u bilo
koji ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposo-
bljen i opremljen servis.
*2: Kao znak za neispravnost žaruljica trepće.
Žaruljice stanja pružaju vozaču obavijesti o radnom stanju pojedinih
sustava u vozilu.
Žaruljice upozorenja za nezakopčan sigurnos-
ni pojas vozača i suvozačas. 591
Žaruljica upozorenja za nezakopčan sigurnos-
ni pojas putnika na stražnjim sjedalimas. 591
*1Glavna žaruljica upozorenja s. 591
*1Žaruljica upozorenja o padu tlaka u gumama
(ovisno o opremi)s. 591
Žaruljice stanja
Žaruljice upozorenjaSt r.
Žaruljice stanjaSt r.
Žaruljica pokazivača smjera s. 274
Žaruljica stražnjeg pozicijskog svjetla s. 276
Žaruljica parkirne kočnice s. 275
Žaruljica dugog svjetla s. 277
Žaruljica prednjeg svjetla za maglu s. 285
Žaruljica stražnjeg svjetla za maglu s. 285

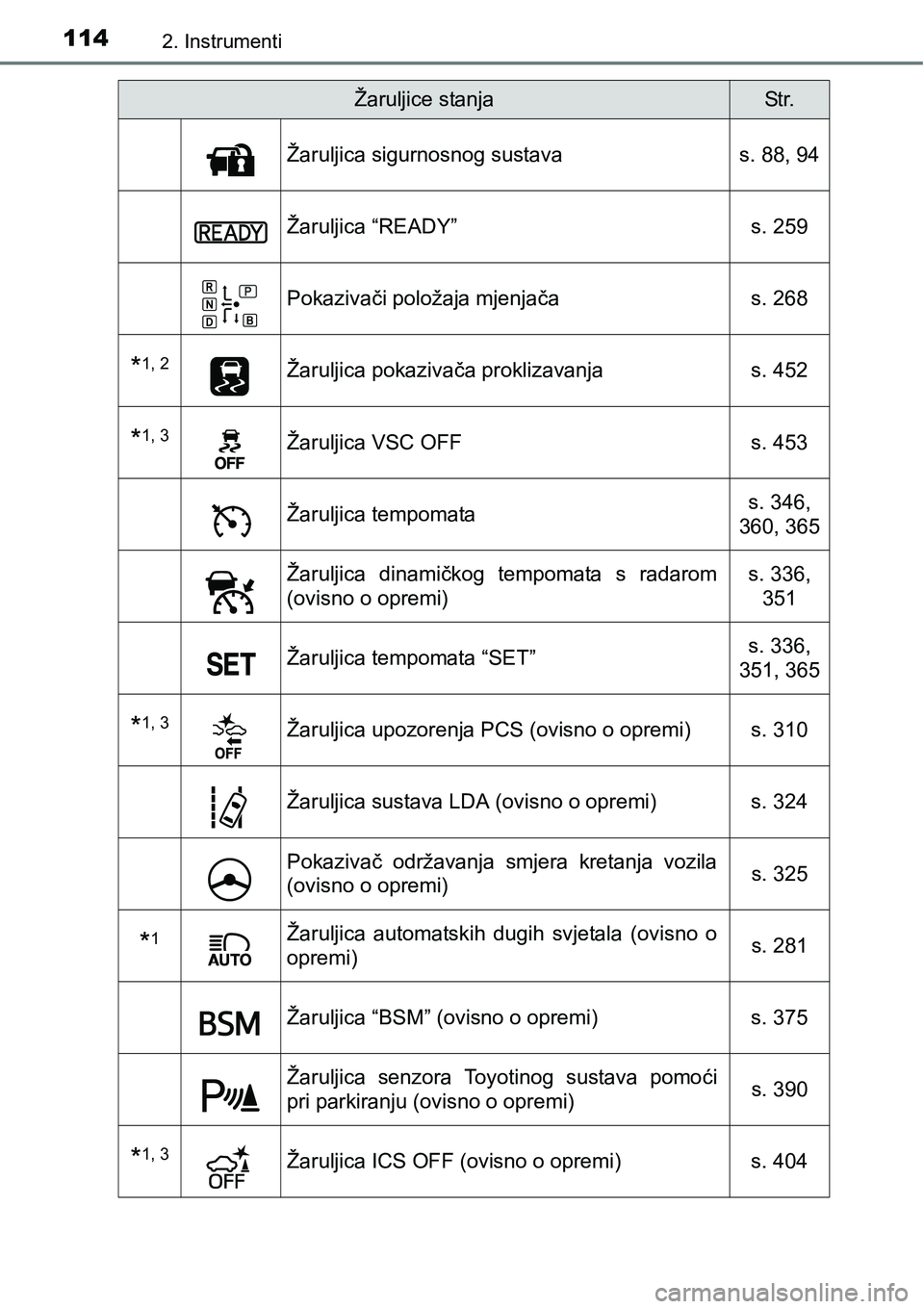

1142. Instrumenti
Žaruljica sigurnosnog sustava s. 88, 94
Žaruljica “READY” s. 259
Pokazivači položaja mjenjača s. 268
*1, 2Žaruljica pokazivača proklizavanja s. 452
*1, 3Žaruljica VSC OFF s. 453
Žaruljica tempomatas. 346,
360, 365
Žaruljica dinamičkog tempomata s radarom
(ovisno o opremi)s. 336,
351
Žaruljica tempomata “SET”s. 336,
351, 365
*1, 3Žaruljica upozorenja PCS (ovisno o opremi) s. 310
Žaruljica sustava LDA (ovisno o opremi) s. 324
Pokazivač održavanja smjera kretanja vozila
(ovisno o opremi)s. 325
*1Žaruljica automatskih dugih svjetala (ovisno o
opremi)s. 281
Žaruljica “BSM” (ovisno o opremi) s. 375
Žaruljica senzora Toyotinog sustava pomoći
pri parkiranju (ovisno o opremi)s. 390
*1, 3Žaruljica ICS OFF (ovisno o opremi) s. 404
Žaruljice stanjaSt r.

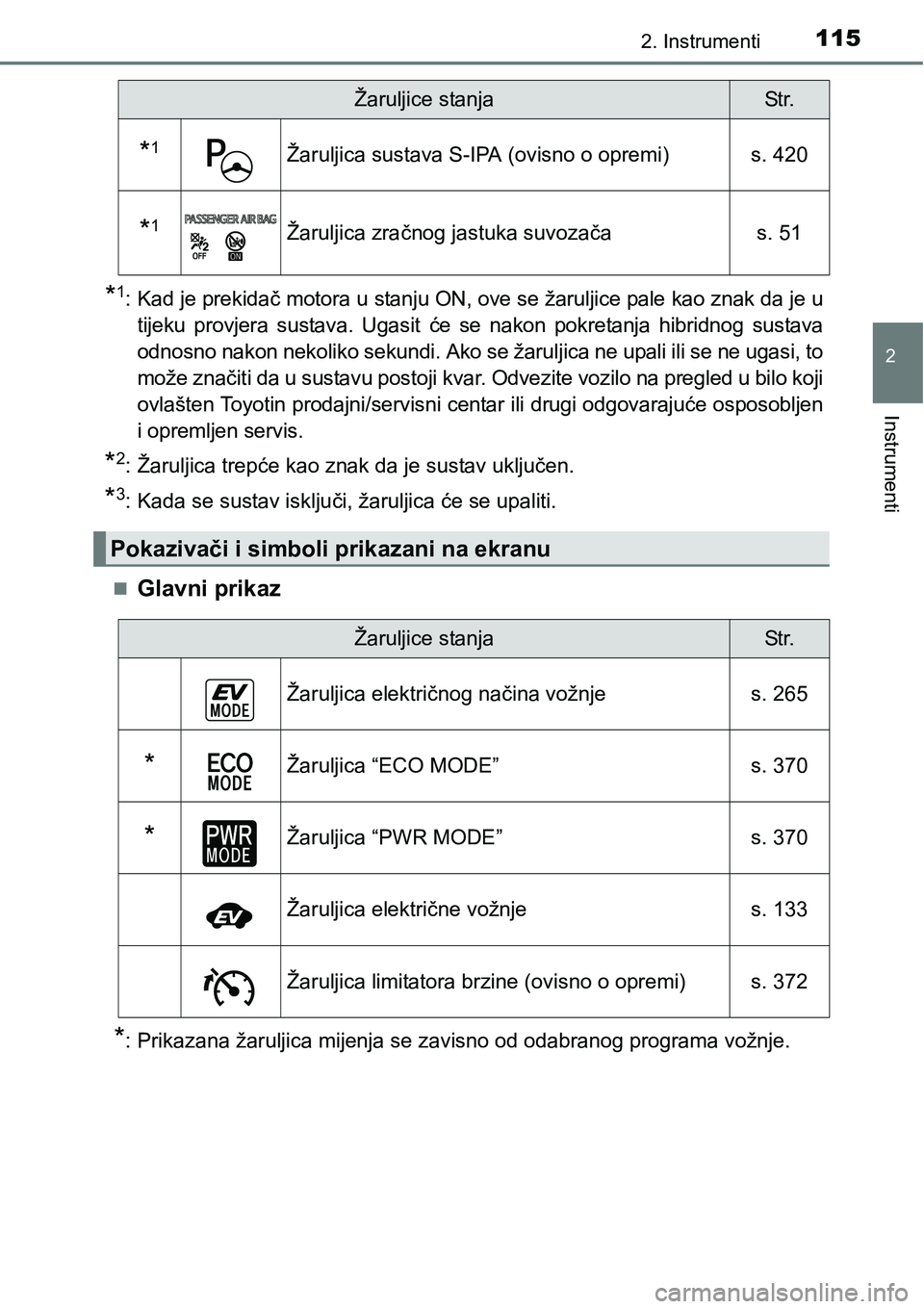

1152. Instrumenti
2
Instrumenti
*1: Kad je prekidač motora u stanju ON, ove se žaruljice pale kao znak da je u
tijeku provjera sustava. Ugasit će se nakon pokretanja hibridnog sustava
odnosno nakon nekoliko sekundi. Ako se žaruljica ne upali ili se ne ugasi, to
može značiti da u sustavu postoji kvar. Odvezite vozilo na pregled u bilo koji
ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće osposobljen
i opremljen servis.
*2: Žaruljica trepće kao znak da je sustav uključen.
*3: Kada se sustav isključi, žaruljica će se upaliti.

Glavni prikaz
*: Prikazana žaruljica mijenja se zavisno od odabranog programa vožnje.
*1Žaruljica sustava S-IPA (ovisno o opremi) s. 420
*1Žaruljica zračnog jastuka suvozačas. 51
Pokazivači i simboli prikazani na ekranu
Žaruljice stanjaSt r.
Žaruljice stanjaSt r.
Žaruljica električnog načina vožnje s. 265
*Žaruljica “ECO MODE” s. 370
*Žaruljica “PWR MODE” s. 370
Žaruljica električne vožnje s. 133
Žaruljica limitatora brzine (ovisno o opremi) s. 372

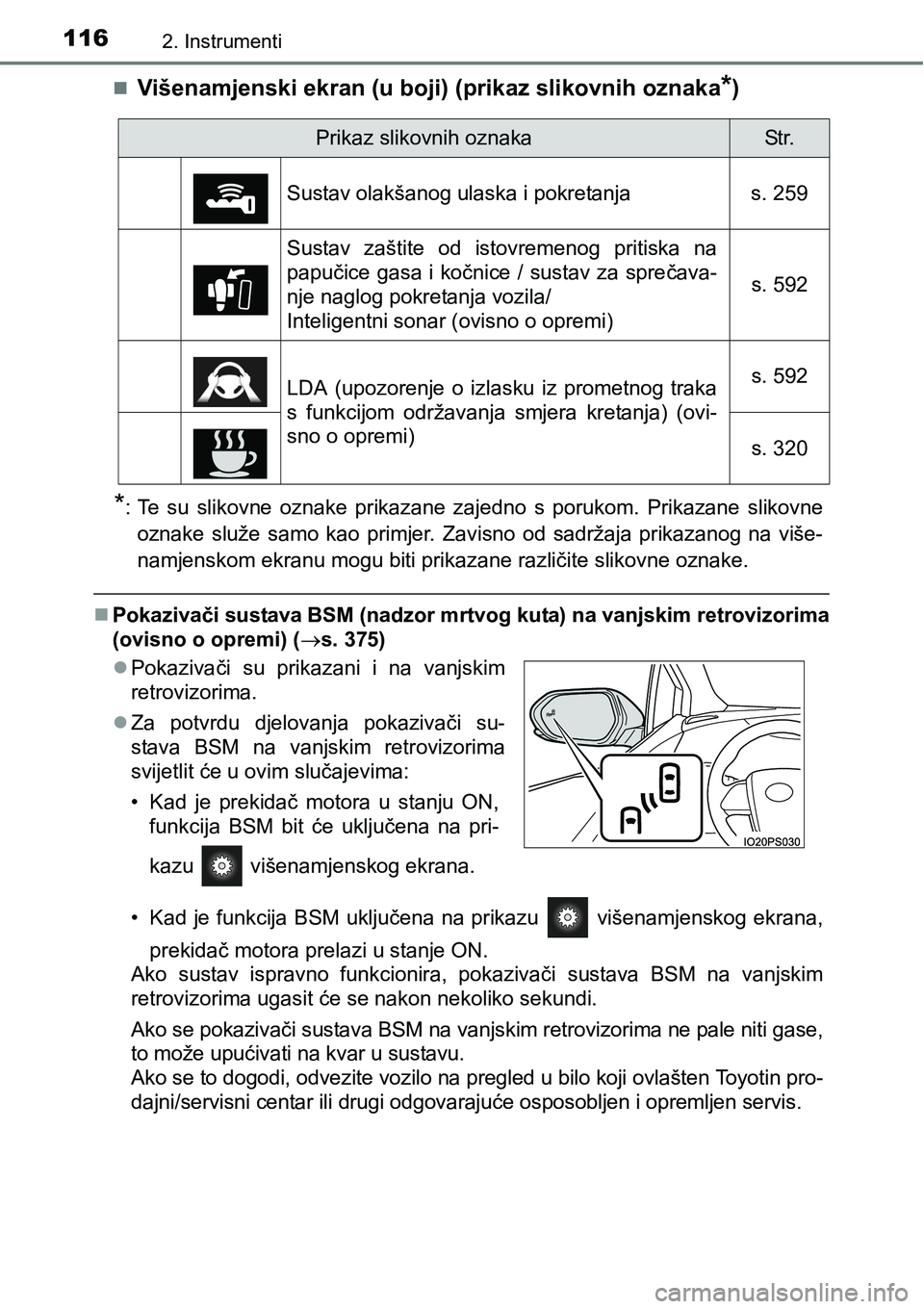

1162. Instrumenti
Višenamjenski ekran (u boji) (prikaz slikovnih oznaka*)
*: Te su slikovne oznake prikazane zajedno s porukom. Prikazane slikovne
oznake služe samo kao primjer. Zavisno od sadržaja prikazanog na više-
namjenskom ekranu mogu biti prikazane različite slikovne oznake.
Pokazivači sustava BSM (nadzor mrtvog kuta) na vanjskim retrovizorima
(ovisno o opremi) (s. 375)
• Kad je funkcija BSM uključena na prikazu višenamjenskog ekrana,
prekidač motora prelazi u stanje ON.
Ako sustav ispravno funkcionira, pokazivači sustava BSM na vanjskim
retrovizorima ugasit će se nakon nekoliko sekundi.
Ako se pokazivači sustava BSM na vanjskim retrovizorima ne pale niti gase,
to može upućivati na kvar u sustavu.
Ako se to dogodi, odvezite vozilo na pregled u bilo koji ovlašten Toyotin pro-
dajni/servisni centar ili drugi odgovarajuće osposobljen i opremljen servis.
Prikaz slikovnih oznakaSt r.
Sustav olakšanog ulaska i pokretanja s. 259
Sustav zaštite od istovremenog pritiska na
papučice gasa i kočnice / sustav za sprečava-
nje naglog pokretanja vozila/
Inteligentni sonar (ovisno o opremi)s. 592
LDA (upozorenje o izlasku iz prometnog traka
s funkcijom održavanja smjera kretanja) (ovi-
sno o opremi)s. 592
s. 320
Pokazivači su prikazani i na vanjskim
retrovizorima.
Za potvrdu djelovanja pokazivači su-
stava BSM na vanjskim retrovizorima
svijetlit će u ovim slučajevima:
• Kad je prekidač motora u stanju ON,
funkcija BSM bit će uključena na pri-
kazu višenamjenskog ekrana.

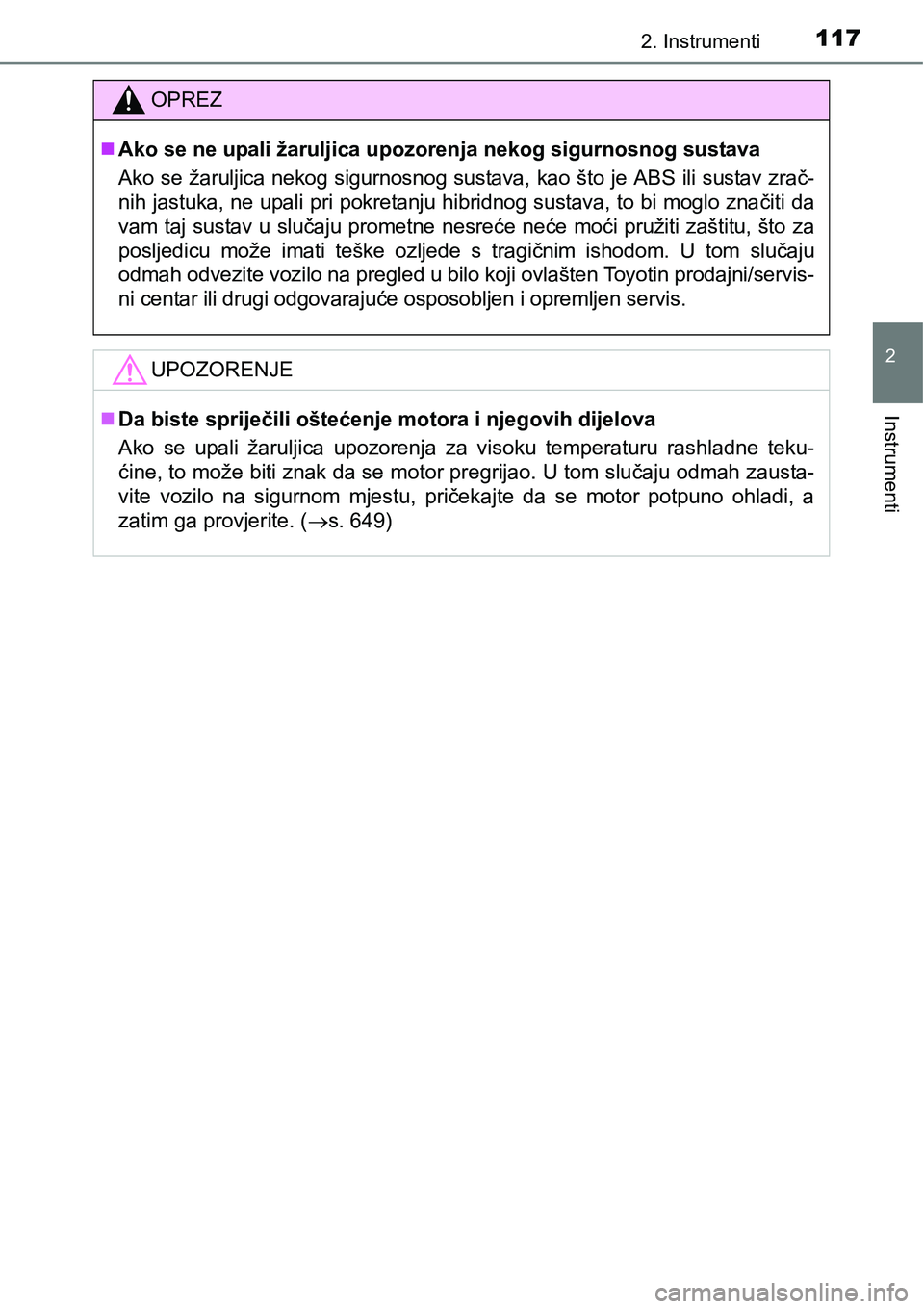

1172. Instrumenti
2
Instrumenti
OPREZ
Ako se ne upali žaruljica upozorenja nekog sigurnosnog sustava
Ako se žaruljica nekog sigurnosnog sustava, kao što je ABS ili sustav zrač-
nih jastuka, ne upali pri pokretanju hibridnog sustava, to bi moglo značiti da
vam taj sustav u slučaju prometne nesreće neće moći pružiti zaštitu, što za
posljedicu može imati teške ozljede s tragičnim ishodom. U tom slučaju
odmah odvezite vozilo na pregled u bilo koji ovlašten Toyotin prodajni/servis-
ni centar ili drugi odgovarajuće osposobljen i opremljen servis.
UPOZORENJE
Da biste spriječili oštećenje motora i njegovih dijelova
Ako se upali žaruljica upozorenja za visoku temperaturu rashladne teku-
ćine, to može biti znak da se motor pregrijao. U tom slučaju odmah zausta-
vite vozilo na sigurnom mjestu, pričekajte da se motor potpuno ohladi, a
zatim ga provjerite. (s. 649)

1182. Instrumenti

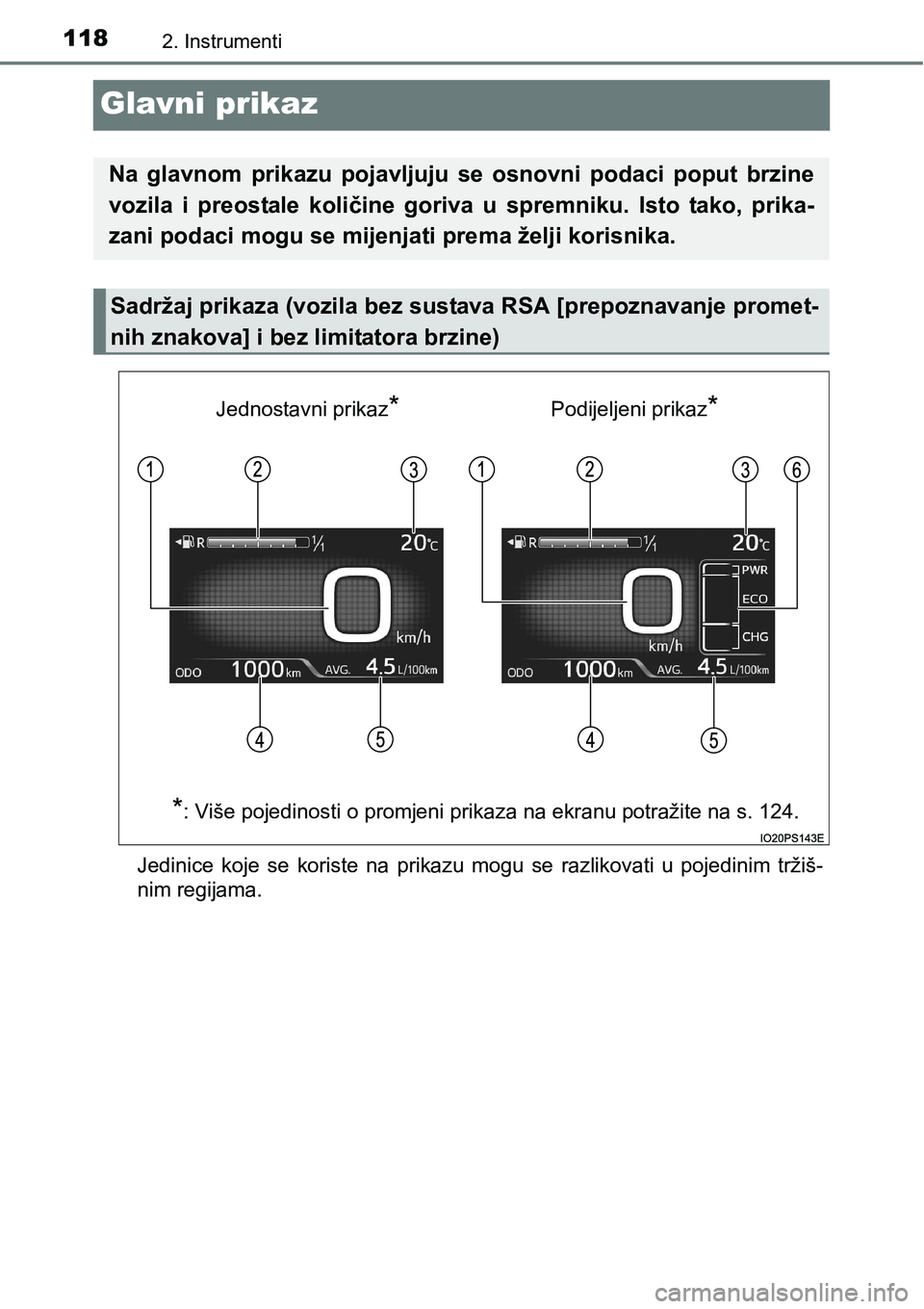

Glavni prikaz
Jedinice koje se koriste na prikazu mogu se razlikovati u pojedinim tržiš-
nim regijama.
Na glavnom prikazu pojavljuju se osnovni podaci poput brzine
vozila i preostale količine goriva u spremniku. Isto tako, prika-
zani podaci mogu se mijenjati prema želji korisnika.
Sadržaj prikaza (vozila bez sustava RSA [prepoznavanje promet-
nih znakova] i bez limitatora brzine)
Jednostavni prikaz*Podijeljeni prikaz*
*
: Više pojedinosti o promjeni prikaza na ekranu potražite na s. 124.

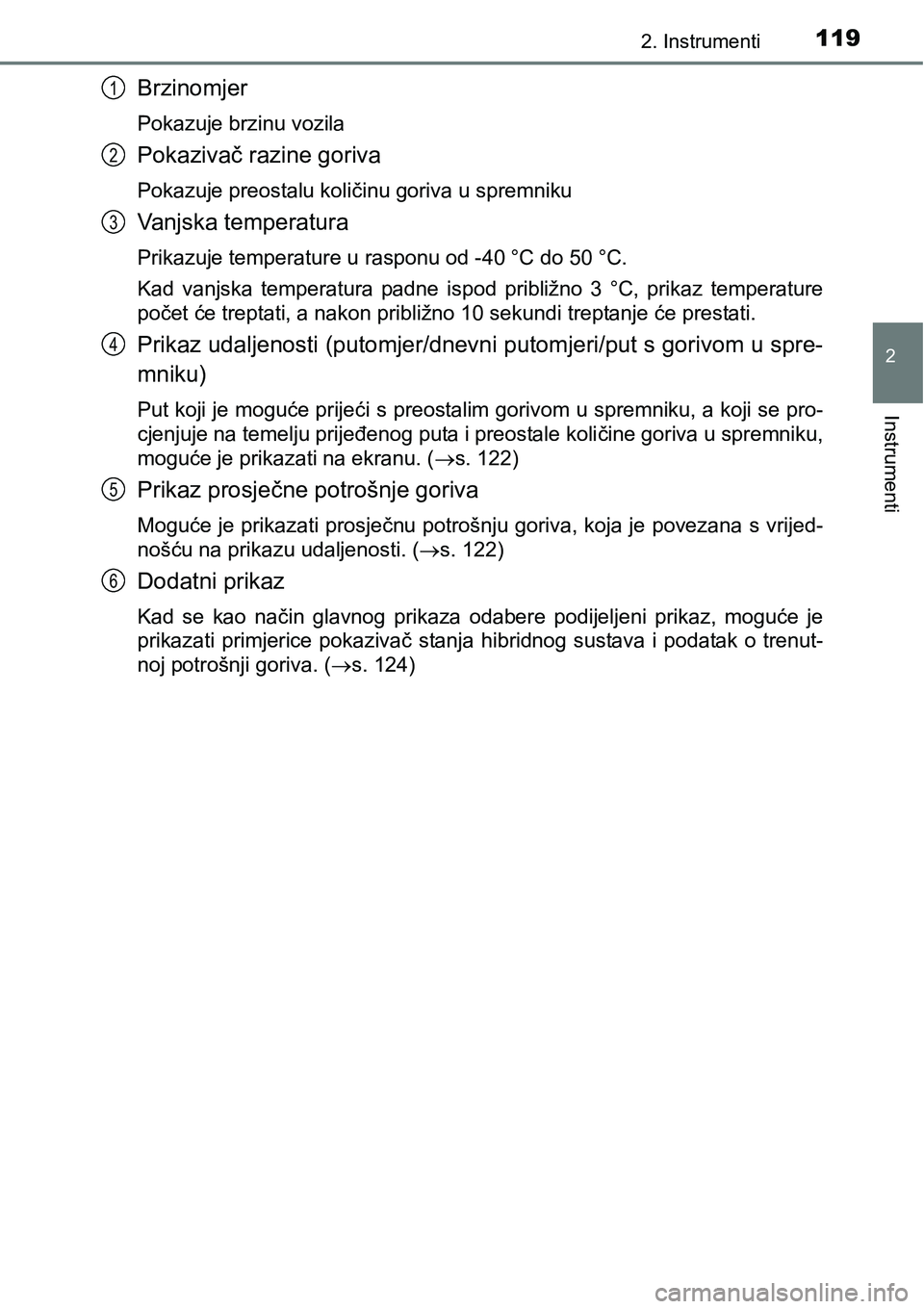

1192. Instrumenti
2
Instrumenti
Brzinomjer
Pokazuje brzinu vozila
Pokazivač razine goriva
Pokazuje preostalu količinu goriva u spremniku
Vanjska temperatura
Prikazuje temperature u rasponu od -40 °C do 50 °C.
Kad vanjska temperatura padne ispod približno 3 °C, prikaz temperature
počet će treptati, a nakon približno 10 sekundi treptanje će prestati.
Prikaz udaljenosti (putomjer/dnevni putomjeri/put s gorivom u spre-
mniku)
Put koji je moguće prijeći s preostalim gorivom u spremniku, a koji se pro-
cjenjuje na temelju prijeđenog puta i preostale količine goriva u spremniku,
moguće je prikazati na ekranu. (s. 122)
Prikaz prosječne potrošnje goriva
Moguće je prikazati prosječnu potrošnju goriva, koja je povezana s vrijed-
nošću na prikazu udaljenosti. (s. 122)
Dodatni prikaz
Kad se kao način glavnog prikaza odabere podijeljeni prikaz, moguće je
prikazati primjerice pokazivač stanja hibridnog sustava i podatak o trenut-
noj potrošnji goriva. (s. 124)
1
2
3
4
5
6

1202. Instrumenti
Jedinice koje se koriste na prikazu mogu se razlikovati u pojedinim tržiš-
nim regijama.

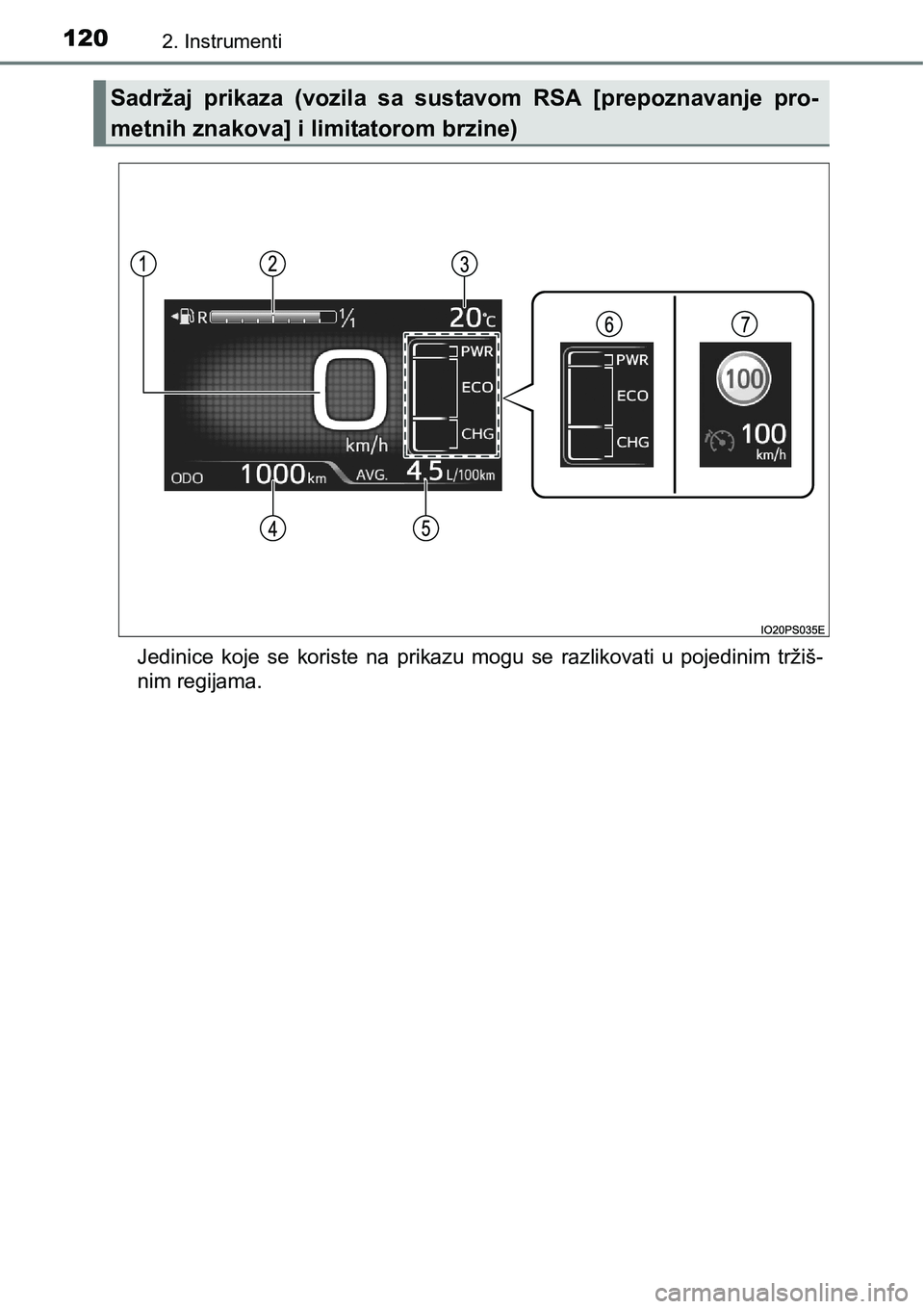

Sadržaj prikaza (vozila sa sustavom RSA [prepoznavanje pro-
metnih znakova] i limitatorom brzine)
