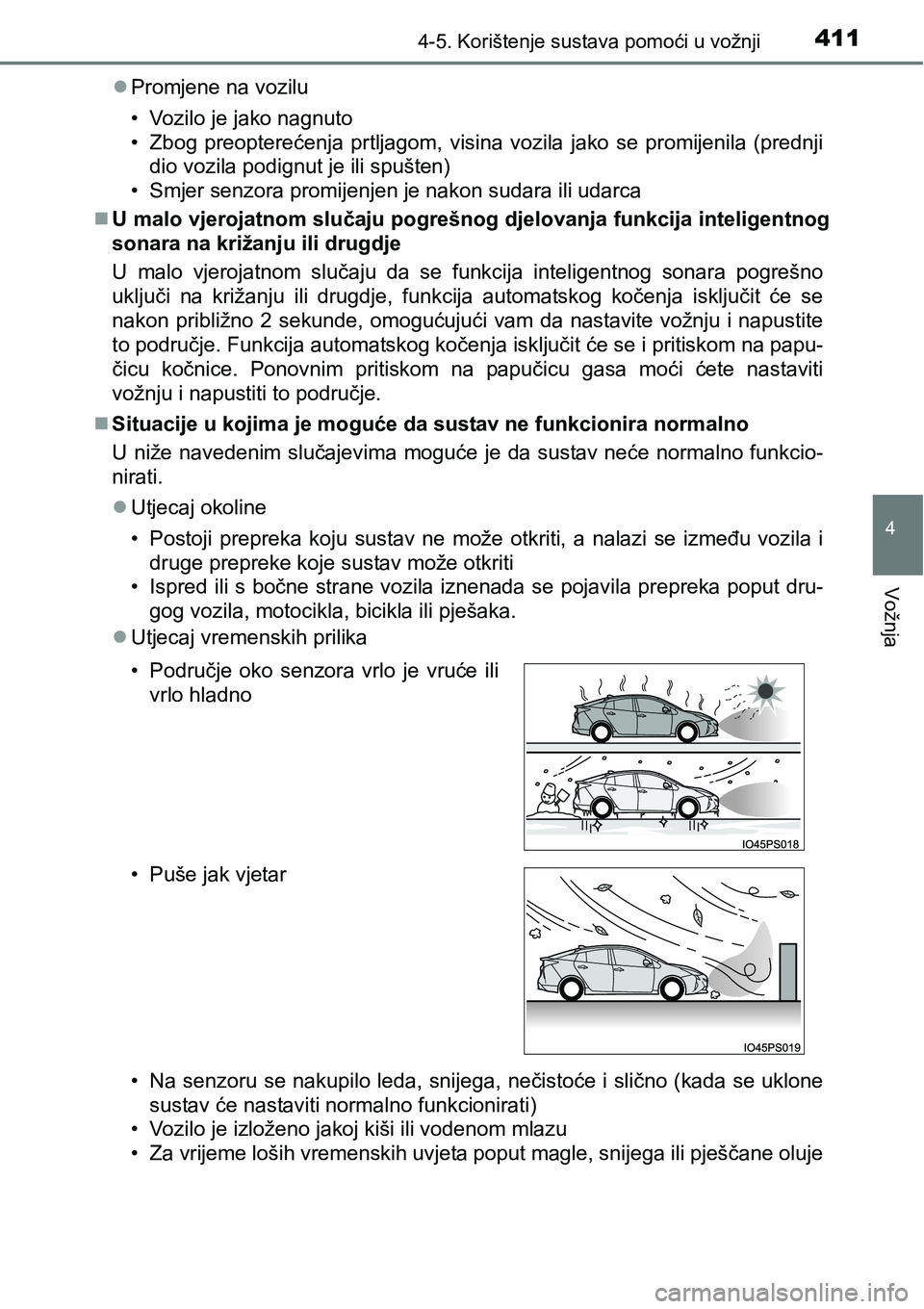

TOYOTA PRIUS 2017 Upute Za Rukovanje (in Croatian)

4114-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Promjene na vozilu
• Vozilo je jako nagnuto
• Zbog preopterećenja prtljagom, visina vozila jako se promijenila (prednji
dio vozila podignut je ili spušten)
• Smjer senzora promijenjen je nakon sudara ili udarca
U malo vjerojatnom slučaju pogrešnog djelovanja funkcija inteligentnog
sonara na križanju ili drugdje
U malo vjerojatnom slučaju da se funkcija inteligentnog sonara pogrešno
uključi na križanju ili drugdje, funkcija automatskog kočenja isključit će se
nakon približno 2 sekunde, omogućujući vam da nastavite vožnju i napustite
to područje. Funkcija automatskog kočenja isključit će se i pritiskom na papu-
čicu kočnice. Ponovnim pritiskom na papučicu gasa moći ćete nastaviti
vožnju i napustiti to područje.
Situacije u kojima je moguće da sustav ne funkcionira normalno
U niže navedenim slučajevima moguće je da sustav neće normalno funkcio-
nirati.
Utjecaj okoline
• Postoji prepreka koju sustav ne može otkriti, a nalazi se između vozila i
druge prepreke koje sustav može otkriti
• Ispred ili s bočne strane vozila iznenada se pojavila prepreka poput dru-
gog vozila, motocikla, bicikla ili pješaka.
Utjecaj vremenskih prilika
• Na senzoru se nakupilo leda, snijega, nečistoće i slično (kada se uklone
sustav će nastaviti normalno funkcionirati)
• Vozilo je izloženo jakoj kiši ili vodenom mlazu
• Za vrijeme loših vremenskih uvjeta poput magle, snijega ili pješčane oluje • Područje oko senzora vrlo je vruće ili
vrlo hladno
• Puše jak vjetar

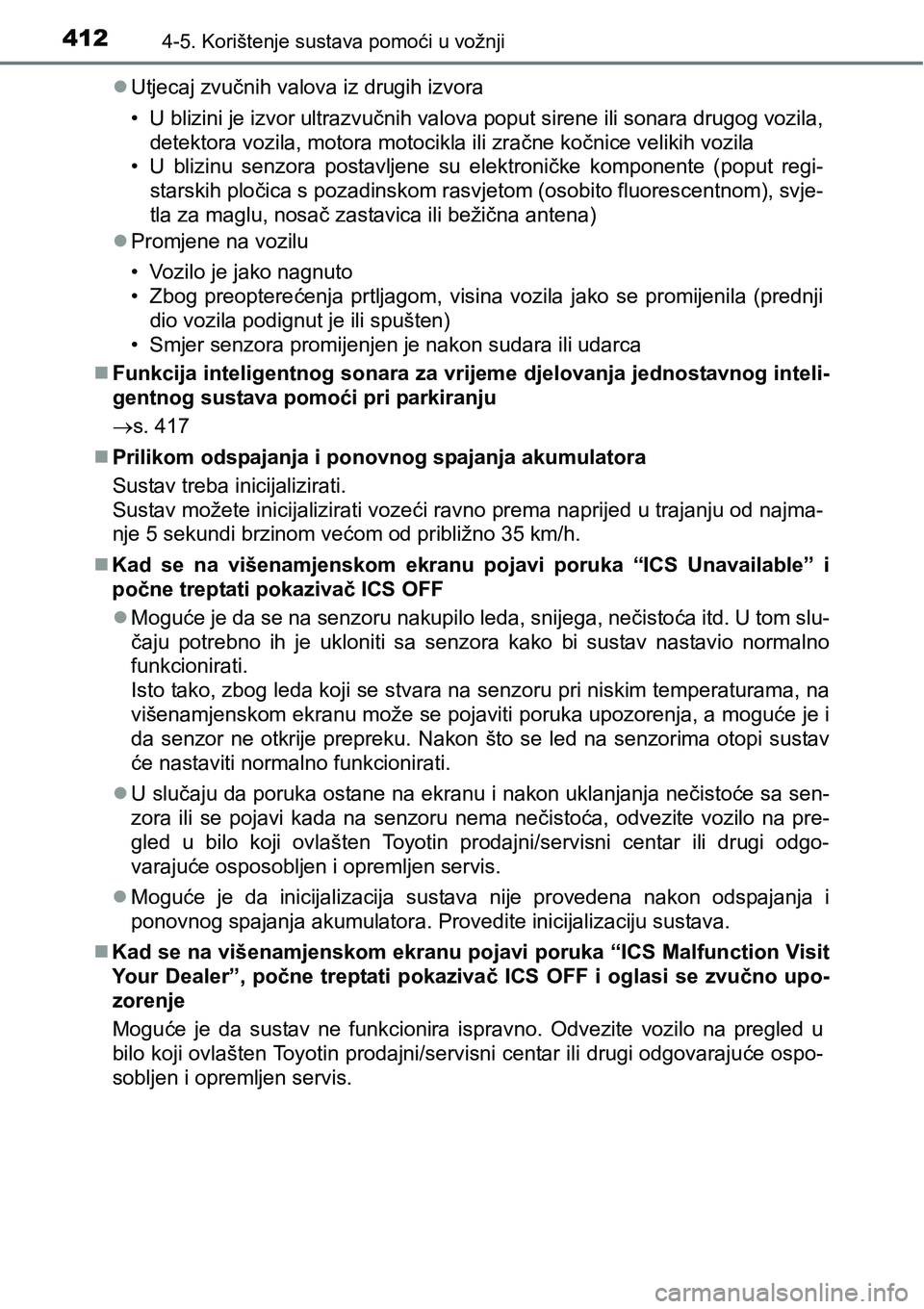

4124-5. Korištenje sustava pomoći u vožnji
Utjecaj zvučnih valova iz drugih izvora
• U blizini je izvor ultrazvučnih valova poput sirene ili sonara drugog vozila,
detektora vozila, motora motocikla ili zračne kočnice velikih vozila
• U blizinu senzora postavljene su elektroničke komponente (poput regi-
starskih pločica s pozadinskom rasvjetom (osobito fluorescentnom), svje-
tla za maglu, nosač zastavica ili bežična antena)
Promjene na vozilu
• Vozilo je jako nagnuto
• Zbog preopterećenja prtljagom, visina vozila jako se promijenila (prednji
dio vozila podignut je ili spušten)
• Smjer senzora promijenjen je nakon sudara ili udarca
Funkcija inteligentnog sonara za vrijeme djelovanja jednostavnog inteli-
gentnog sustava pomoći pri parkiranju
s. 417
Prilikom odspajanja i ponovnog spajanja akumulatora
Sustav treba inicijalizirati.
Sustav možete inicijalizirati vozeći ravno prema naprijed u trajanju od najma-
nje 5 sekundi brzinom većom od približno 35 km/h.
Kad se na višenamjenskom ekranu pojavi poruka “ICS Unavailable” i
počne treptati pokazivač ICS OFF
Moguće je da se na senzoru nakupilo leda, snijega, nečistoća itd. U tom slu-
čaju potrebno ih je ukloniti sa senzora kako bi sustav nastavio normalno
funkcionirati.
Isto tako, zbog leda koji se stvara na senzoru pri niskim temperaturama, na
višenamjenskom ekranu može se pojaviti poruka upozorenja, a moguće je i
da senzor ne otkrije prepreku. Nakon što se led na senzorima otopi sustav
će nastaviti normalno funkcionirati.
U slučaju da poruka ostane na ekranu i nakon uklanjanja nečistoće sa sen-
zora ili se pojavi kada na senzoru nema nečistoća, odvezite vozilo na pre-
gled u bilo koji ovlašten Toyotin prodajni/servisni centar ili drugi odgo-
varajuće osposobljen i opremljen servis.
Moguće je da inicijalizacija sustava nije provedena nakon odspajanja i
ponovnog spajanja akumulatora. Provedite inicijalizaciju sustava.
Kad se na višenamjenskom ekranu pojavi poruka “ICS Malfunction Visit
Your Dealer”, poč
ne treptati pokazivač ICS OFF i oglasi se zvučno upo-
zorenje
Moguće je da sustav ne funkcionira ispravno. Odvezite vozilo na pregled u
bilo koji ovlašten Toyotin prodajni/servisni centar ili drugi odgovarajuće ospo-
sobljen i opremljen servis.

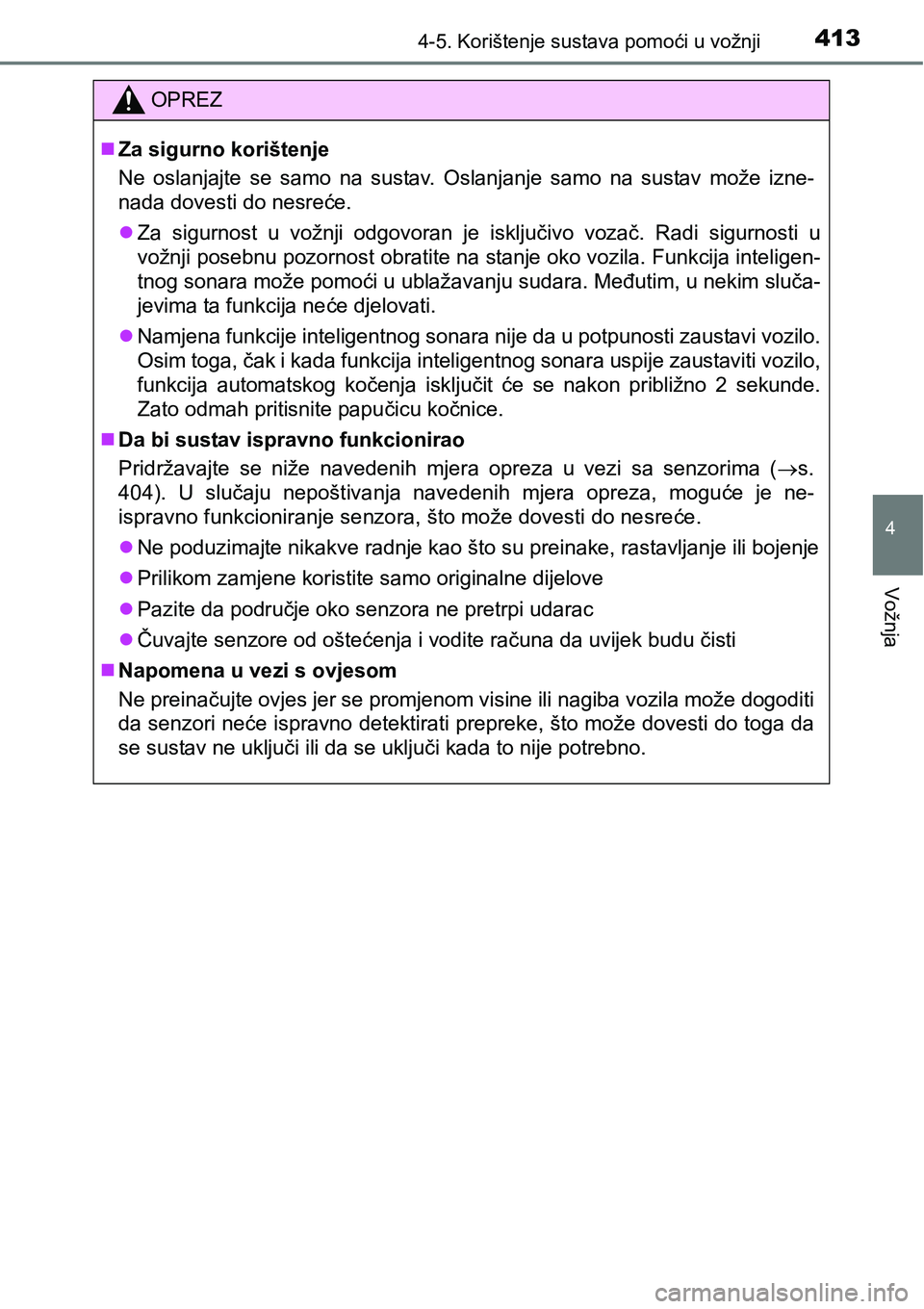

4134-5. Korištenje sustava pomoći u vožnji
4
Vožnja
OPREZ
Za sigurno korištenje
Ne oslanjajte se samo na sustav. Oslanjanje samo na sustav može izne-
nada dovesti do nesreće.
Za sigurnost u vožnji odgovoran je isključivo vozač. Radi sigurnosti u
vožnji posebnu pozornost obratite na stanje oko vozila. Funkcija inteligen-
tnog sonara može pomoći u ublažavanju sudara. Međutim, u nekim sluča-
jevima ta funkcija neće djelovati.
Namjena funkcije inteligentnog sonara nije da u potpunosti zaustavi vozilo.
Osim toga, čak i kada funkcija inteligentnog sonara uspije zaustaviti vozilo,
funkcija automatskog kočenja isključit će se nakon približno 2 sekunde.
Zato odmah pritisnite papučicu kočnice.
Da bi sustav ispravno funkcionirao
Pridržavajte se niže navedenih mjera opreza u vezi sa senzorima (s.
404). U slučaju nepoštivanja navedenih mjera opreza, moguće je ne-
ispravno funkcioniranje senzora, što može dovesti do nesreće.
Ne poduzimajte nikakve radnje kao što su preinake, rastavljanje ili bojenje
Prilikom zamjene koristite samo originalne dijelove
Pazite da područje oko senzora ne pretrpi udarac
Čuvajte senzore od oštećenja i vodite računa da uvijek budu čisti
Napomena u vezi s ovjesom
Ne preinačujte ovjes jer se promjenom visine ili nagiba vozila može dogoditi
da senzori neće ispravno detektirati prepreke, što može dovesti do toga da
se sustav ne uključi ili da se uključi kada to nije potrebno.

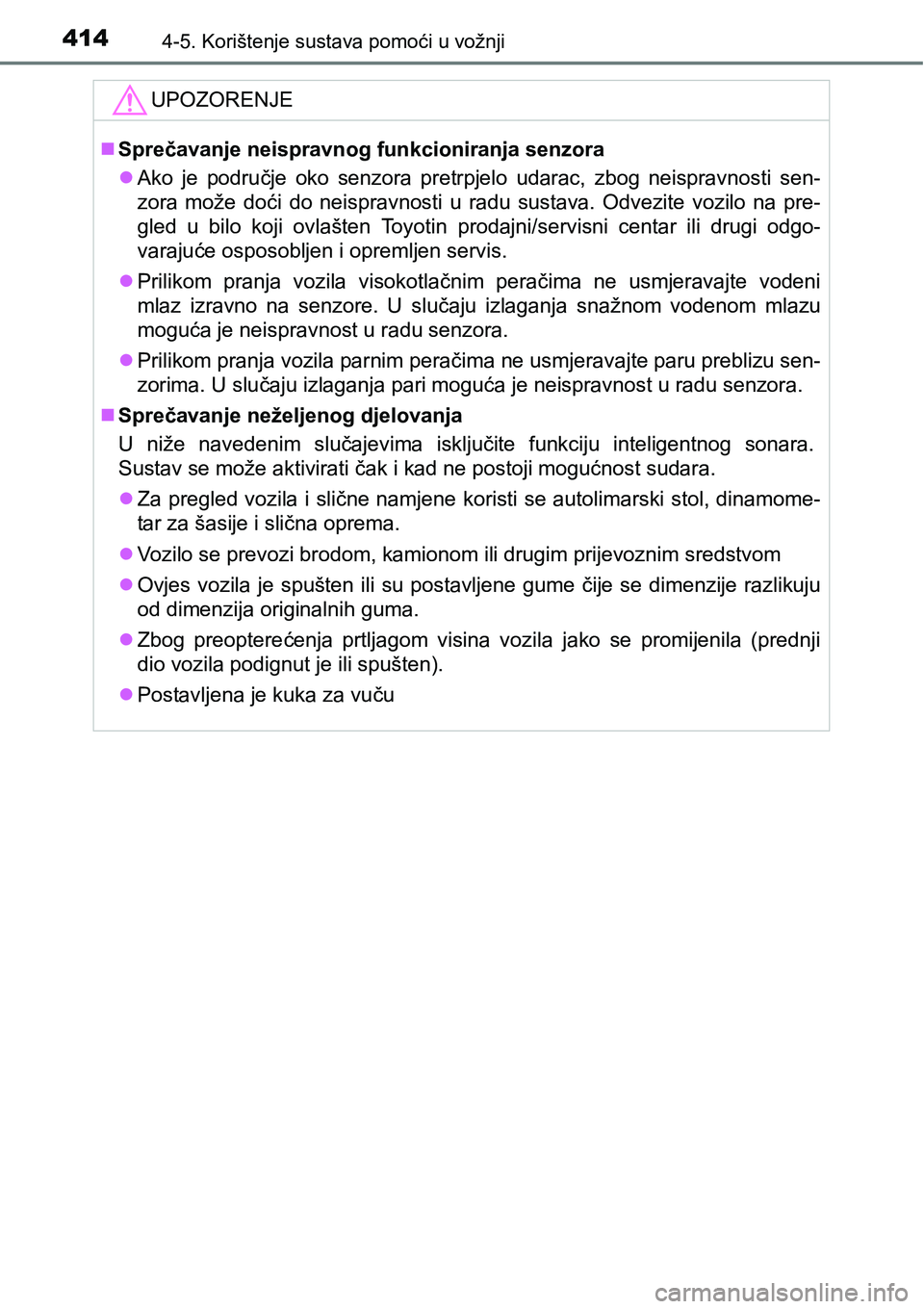

4144-5. Korištenje sustava pomoći u vožnji
UPOZORENJE
Sprečavanje neispravnog funkcioniranja senzora
Ako je područje oko senzora pretrpjelo udarac, zbog neispravnosti sen-
zora može doći do neispravnosti u radu sustava. Odvezite vozilo na pre-
gled u bilo koji ovlašten Toyotin prodajni/servisni centar ili drugi odgo-
varajuće osposobljen i opremljen servis.
Prilikom pranja vozila visokotlačnim peračima ne usmjeravajte vodeni
mlaz izravno na senzore. U slučaju izlaganja snažnom vodenom mlazu
moguća je neispravnost u radu senzora.
Prilikom pranja vozila parnim peračima ne usmjeravajte paru preblizu sen-
zorima. U slučaju izlaganja pari moguća je neispravnost u radu senzora.
Sprečavanje neželjenog djelovanja
U niže navedenim slučajevima isključite funkciju inteligentnog sonara.
Sustav se može aktivirati čak i kad ne postoji mogućnost sudara.
Za pregled vozila i slične namjene koristi se autolimarski stol, dinamome-
tar za šasije i slična oprema.
Vozilo se prevozi brodom, kamionom ili drugim prijevoznim sredstvom
Ovjes vozila je spušten ili su postavljene gume čije se dimenzije razlikuju
od dimenzija originalnih guma.
Zbog preopterećenja prtljagom visina vozila jako se promijenila (prednji
dio vozila podignut je ili spušten).
Postavljena je kuka za vuču

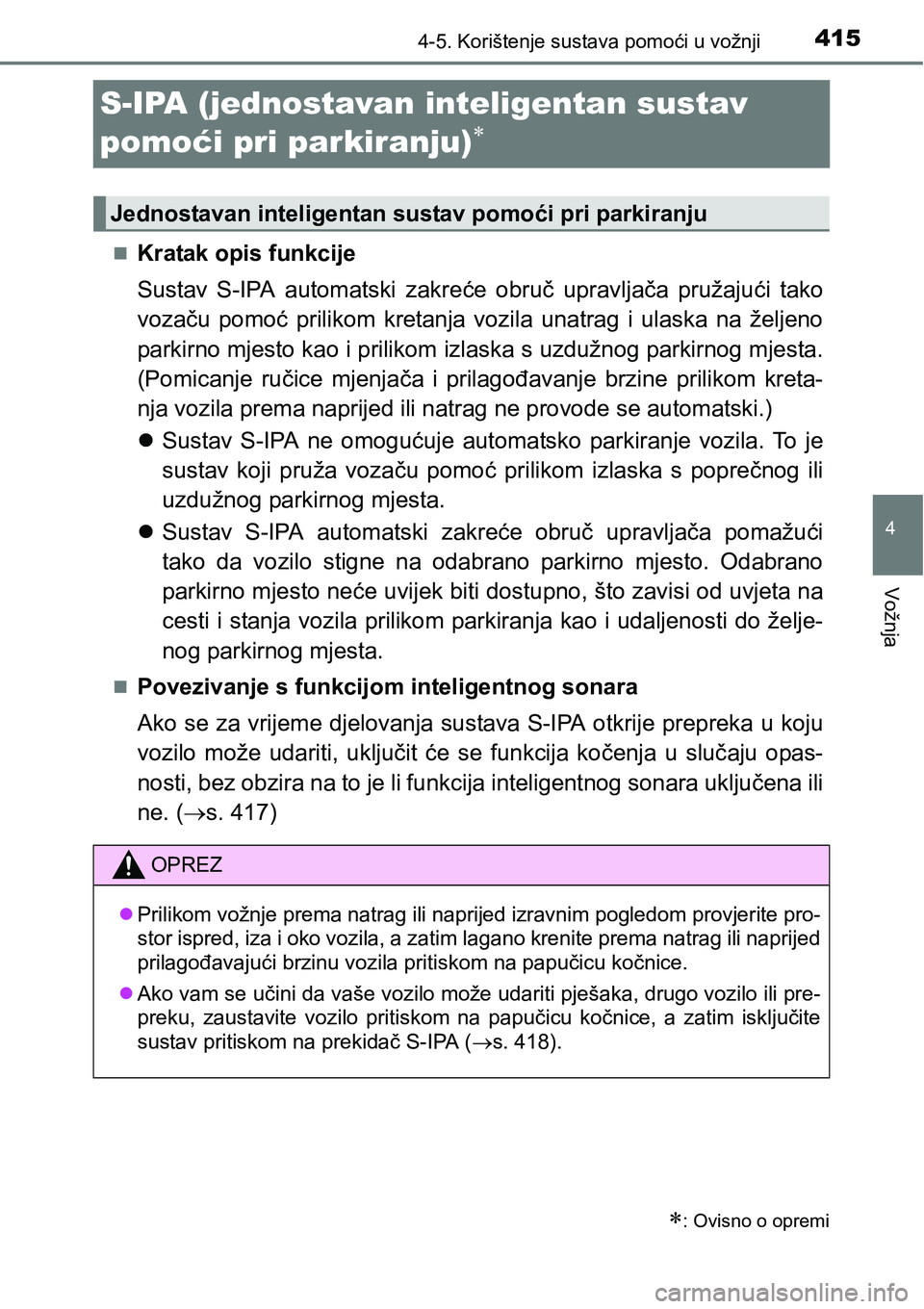

415
4
4-5. Korištenje sustava pomoći u vožnji
Vožnja
S-IPA (jednostavan inteligentan sustav
pomoći pri parkiranju)

Kratak opis funkcije
Sustav S-IPA automatski zakreće obruč upravljača pružajući tako
vozaču pomoć prilikom kretanja vozila unatrag i ulaska na željeno
parkirno mjesto kao i prilikom izlaska s uzdužnog parkirnog mjesta.
(Pomicanje ručice mjenjača i prilagođavanje brzine prilikom kreta-
nja vozila prema naprijed ili natrag ne provode se automatski.)
Sustav S-IPA ne omogućuje automatsko parkiranje vozila. To je
sustav koji pruža vozaču pomoć prilikom izlaska s poprečnog ili
uzdužnog parkirnog mjesta.
Sustav S-IPA automatski zakreće obruč upravljača pomažući
tako da vozilo stigne na odabrano parkirno mjesto. Odabrano
parkirno mjesto neće uvijek biti dostupno, što zavisi od uvjeta na
cesti i stanja vozila prilikom parkiranja kao i udaljenosti do želje-
nog parkirnog mjesta.
Povezivanje s funkcijom inteligentnog sonara
Ako se za vrijeme djelovanja sustava S-IPA otkrije prepreka u koju
vozilo može udariti, uključit će se funkcija kočenja u slučaju opas-
nosti, bez obzira na to je li funkcija inteligentnog sonara uključena ili
ne. (s. 417)
: Ovisno o opremi
Jednostavan inteligentan sustav pomoći pri parkiranju
OPREZ
Prilikom vožnje prema natrag ili naprijed izravnim pogledom provjerite pro-
stor ispred, iza i oko vozila, a zatim lagano krenite prema natrag ili naprijed
prilagođavajući brzinu vozila pritiskom na papučicu kočnice.
Ako vam se učini da vaše vozilo može udariti pješaka, drugo vozilo ili pre-
preku, zaustavite vozilo pritiskom na papučicu kočnice, a zatim isključite
sustav pritiskom na prekidač S-IPA (s. 418).

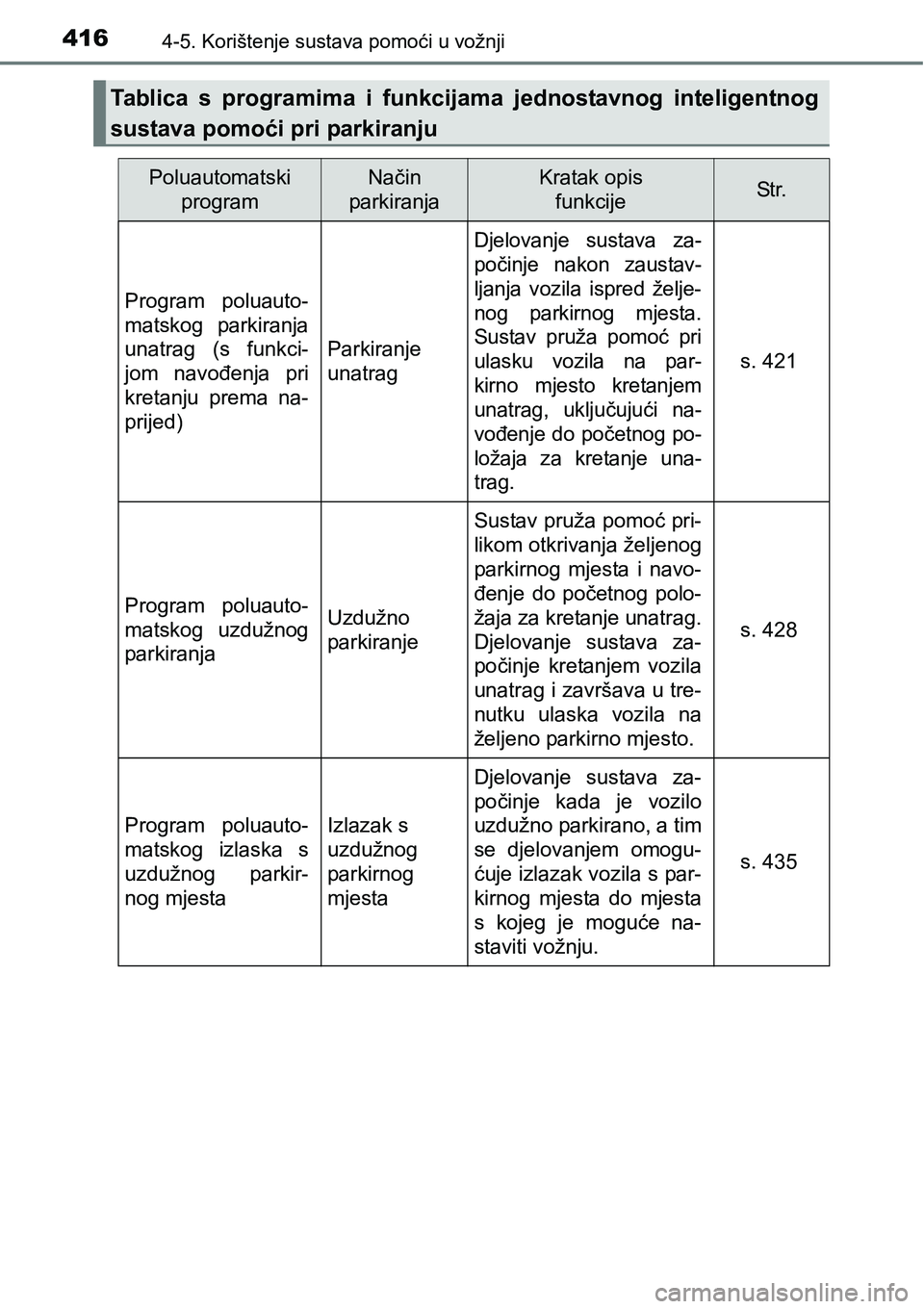

4164-5. Korištenje sustava pomoći u vožnji
Tablica s programima i funkcijama jednostavnog inteligentnog
sustava pomoći pri parkiranju
Poluautomatski
programNačin
parkiranjaKratak opis
funkcijeSt r.
Program poluauto-
matskog parkiranja
unatrag (s funkci-
jom navođenja pri
kretanju prema na-
prijed)
Parkiranje
unatrag
Djelovanje sustava za-
počinje nakon zaustav-
ljanja vozila ispred želje-
nog parkirnog mjesta.
Sustav pruža pomoć pri
ulasku vozila na par-
kirno mjesto kretanjem
unatrag, uključujući na-
vođenje do početnog po-
ložaja za kretanje una-
trag.
s. 421
Program poluauto-
matskog uzdužnog
parkiranjaUzdužno
parkiranje
Sustav pruža pomoć pri-
likom otkrivanja željenog
parkirnog mjesta i navo-
đenje do početnog polo-
žaja za kretanje unatrag.
Djelovanje sustava za-
počinje kretanjem vozila
unatrag i završava u tre-
nutku ulaska vozila na
željeno parkirno mjesto.
s. 428
Program poluauto-
matskog izlaska s
uzdužnog parkir-
nog mjestaIzlazak s
uzdužnog
parkirnog
mjesta
Djelovanje sustava za-
počinje kada je vozilo
uzdužno parkirano, a tim
se djelovanjem omogu-
ćuje izlazak vozila s par-
kirnog mjesta do mjesta
s kojeg je moguće na-
staviti vožnju.
s. 435

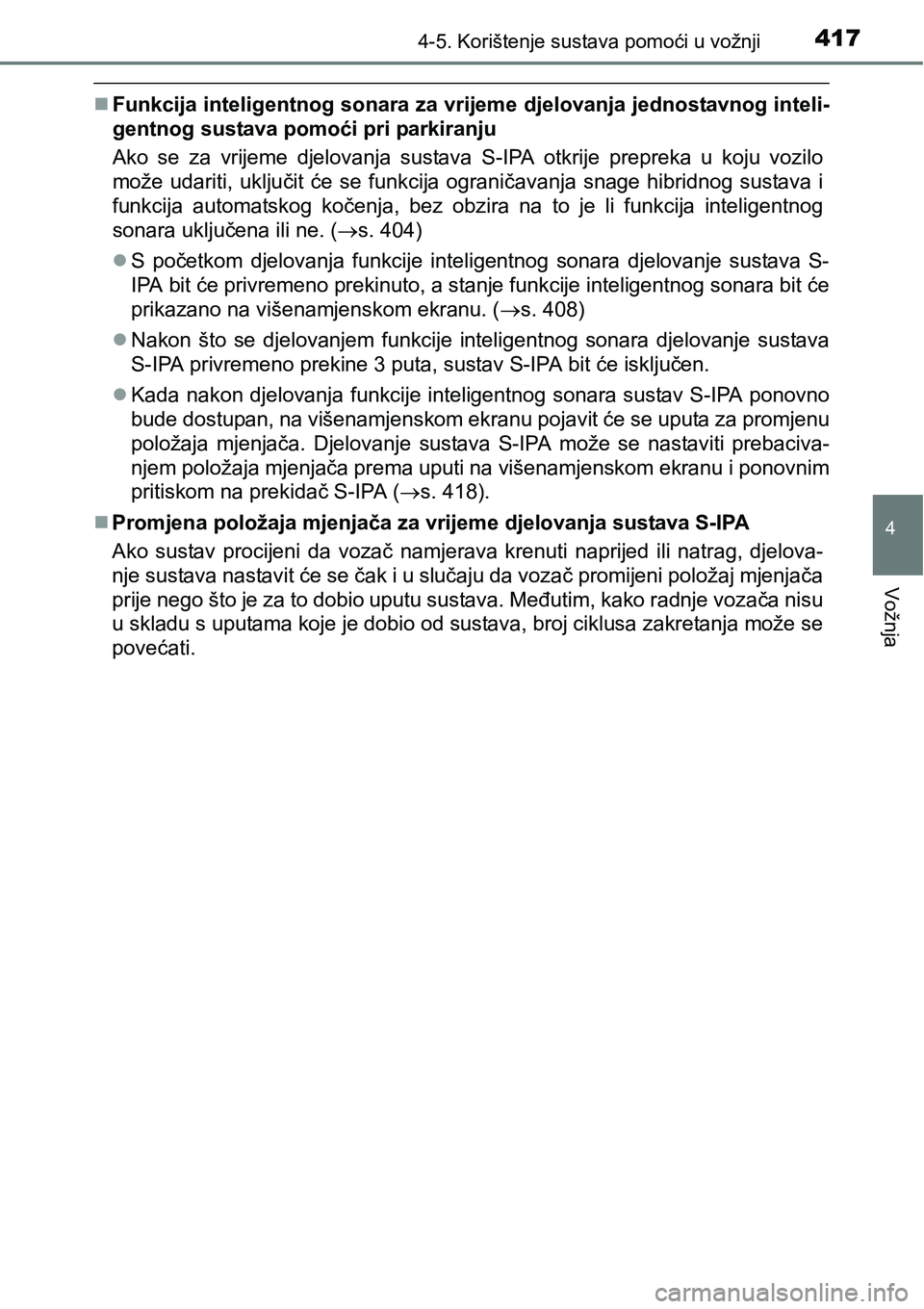

4174-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Funkcija inteligentnog sonara za vrijeme djelovanja jednostavnog inteli-
gentnog sustava pomoći pri parkiranju
Ako se za vrijeme djelovanja sustava S-IPA otkrije prepreka u koju vozilo
može udariti, uključit će se funkcija ograničavanja snage hibridnog sustava i
funkcija automatskog kočenja, bez obzira na to je li funkcija inteligentnog
sonara uključena ili ne. (s. 404)
S početkom djelovanja funkcije inteligentnog sonara djelovanje sustava S-
IPA bit će privremeno prekinuto, a stanje funkcije inteligentnog sonara bit će
prikazano na višenamjenskom ekranu. (s. 408)
Nakon što se djelovanjem funkcije inteligentnog sonara djelovanje sustava
S-IPA privremeno prekine 3 puta, sustav S-IPA bit će isključen.
Kada nakon djelovanja funkcije inteligentnog sonara sustav S-IPA ponovno
bude dostupan, na višenamjenskom ekranu pojavit će se uputa za promjenu
položaja mjenjača. Djelovanje sustava S-IPA može se nastaviti prebaciva-
njem položaja mjenjača prema uputi na višenamjenskom ekranu i ponovnim
pritiskom na prekidač S-IPA (s. 418).
Promjena položaja mjenjača za vrijeme djelovanja sustava S-IPA
Ako sustav procijeni da vozač namjerava krenuti naprijed ili natrag, djelova-
nje sustava nastavit će se čak i u slučaju da vozač promijeni položaj mjenjača
prije nego što je za to dobio uputu sustava. Međutim, kako radnje vozača nisu
u skladu s uputama koje je dobio od sustava, broj ciklusa zakretanja može se
povećati.

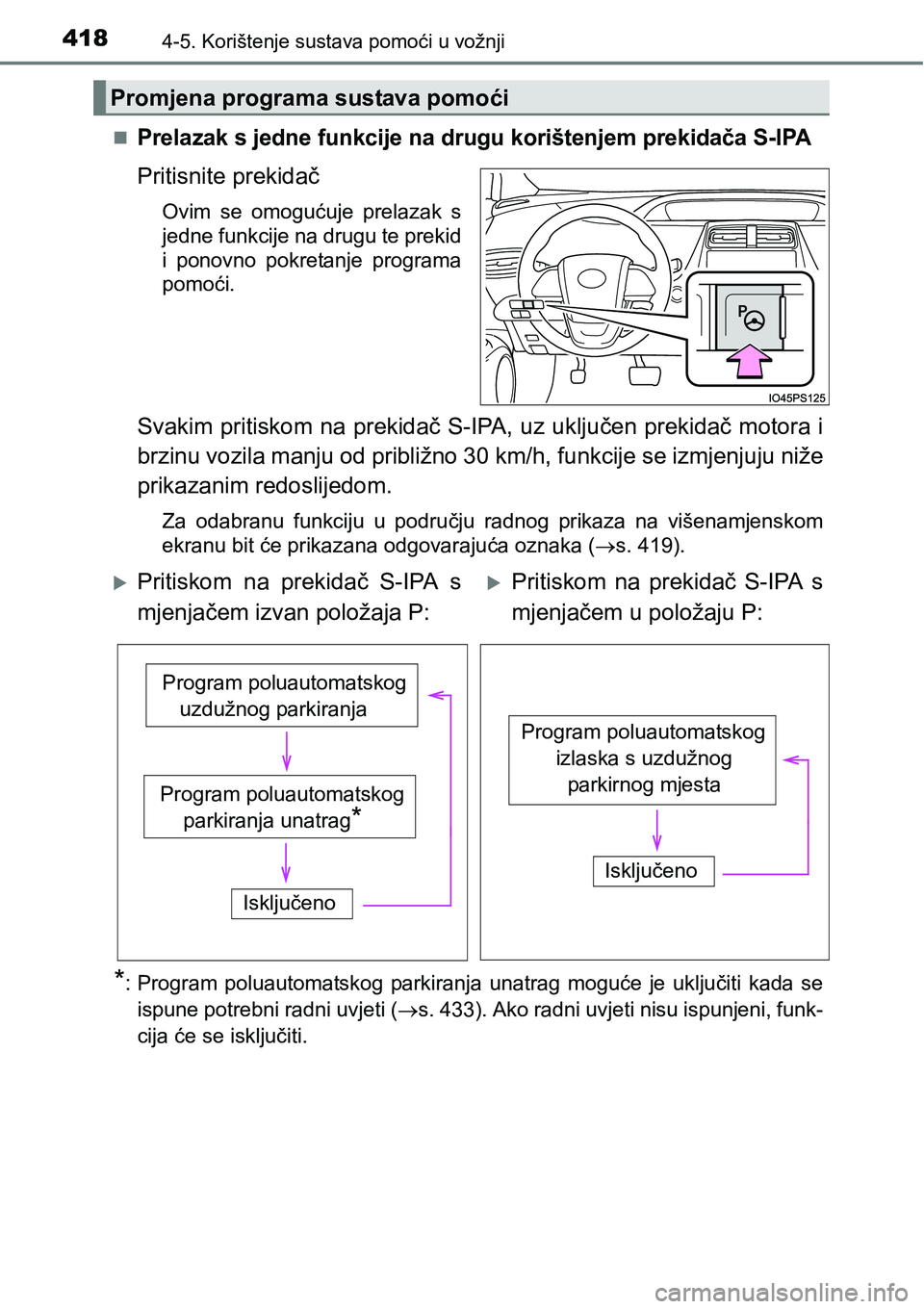

4184-5. Korištenje sustava pomoći u vožnji
Prelazak s jedne funkcije na drugu korištenjem prekidača S-IPA
Pritisnite prekidač
Ovim se omogućuje prelazak s
jedne funkcije na drugu te prekid
i ponovno pokretanje programa
pomoći.
Svakim pritiskom na prekidač S-IPA, uz uključen prekidač motora i
brzinu vozila manju od približno 30 km/h, funkcije se izmjenjuju niže
prikazanim redoslijedom.
Za odabranu funkciju u području radnog prikaza na višenamjenskom
ekranu bit će prikazana odgovarajuća oznaka (s. 419).
*: Program poluautomatskog parkiranja unatrag moguće je uključiti kada se
ispune potrebni radni uvjeti (s. 433). Ako radni uvjeti nisu ispunjeni, funk-
cija će se isključiti.
Promjena programa sustava pomoći
Pritiskom na prekidač S-IPA s
mjenjačem izvan položaja P:Pritiskom na prekidač S-IPA s
mjenjačem u položaju P:
Program poluautomatskog
uzdužnog parkiranja
Isključeno
Program poluautomatskog
parkiranja unatrag
*
Program poluautomatskog
izlaska s uzdužnog
parkirnog mjesta
Isključeno

4194-5. Korištenje sustava pomoći u vožnji
4
Vožnja
Na višenamjenskom ekranu otvorit će se prikaz navođenja.
Pokazivač razine pomoći
Pokazuje razinu pomoći sustava
do mjesta zaustavljanja vozila,
odnosno do mjesta na kojemu se
sustav pomoći isključuje.
Prikaz zaustavljanja
Kad zasvijetli, odmah zaustavite
vozilo pritiskom na papučicu koč-
nice.
Područje radnog prikaza
Pokazuje radno stanje sustava S-IPA.
Prikaz savjeta
Slijedite upute na prikazu i izvršite sve navedene radnje.
Sličica prekidača S-IPA
Bit će prikazana kada je moguće izmijeniti program sustava pomoći i kada
se sustav može isključiti ili uključiti korištenjem prekidača S-IPA.
Prikaz automatskog zakretanja obruča upravljača
Pojavljuje se prilikom automatskog zakretanja obruča upravljača.
Prikaz sonara/prikaz položaja vrata (otvorena/zatvorena)
s. 391
Prikaz navođenja
1
2
3
4
5
6
7

4204-5. Korištenje sustava pomoći u vožnji

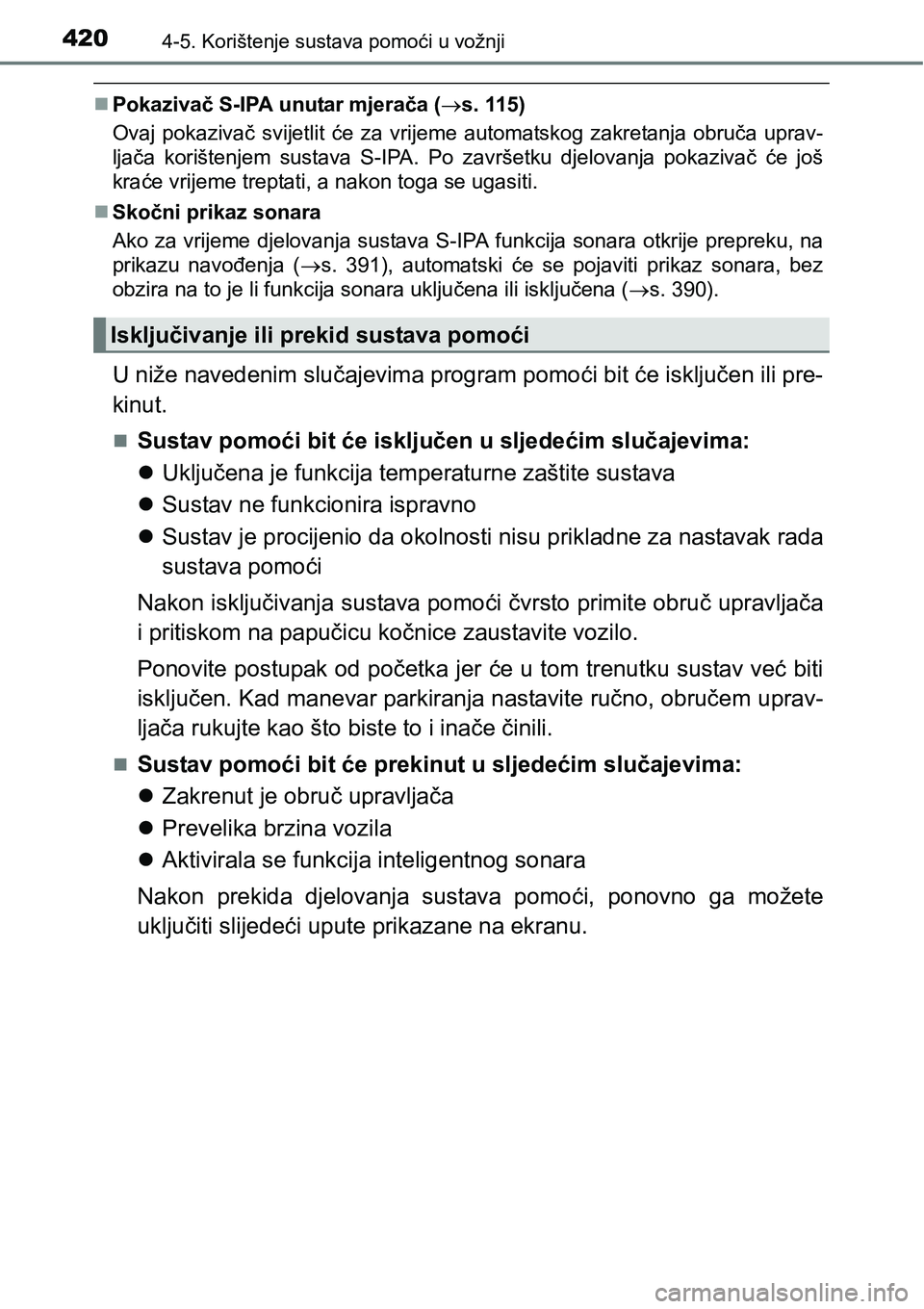

Pokazivač S-IPA unutar mjerača (s. 115)
Ovaj pokazivač svijetlit će za vrijeme automatskog zakretanja obruča uprav-
ljača korištenjem sustava S-IPA. Po završetku djelovanja pokazivač će još
kraće vrijeme treptati, a nakon toga se ugasiti.
Skočni prikaz sonara
Ako za vrijeme djelovanja sustava S-IPA funkcija sonara otkrije prepreku, na
prikazu navođenja (s. 391), automatski će se pojaviti prikaz sonara, bez
obzira na to je li funkcija sonara uključena ili isključena (s. 390).
U niže navedenim slučajevima program pomoći bit će isključen ili pre-
kinut.
Sustav pomoći bit će isključen u sljedećim slučajevima:
Uključena je funkcija temperaturne zaštite sustava
Sustav ne funkcionira ispravno
Sustav je procijenio da okolnosti nisu prikladne za nastavak rada
sustava pomoći
Nakon isključivanja sustava pomoći čvrsto primite obruč upravljača
i pritiskom na papučicu kočnice zaustavite vozilo.
Ponovite postupak od početka jer će u tom trenutku sustav već biti
isključen. Kad manevar parkiranja nastavite ručno, obručem uprav-
ljača rukujte kao što biste to i inače činili.
Sustav pomoći bit će prekinut u sljedećim slučajevima:
Zakrenut je obruč upravljača
Prevelika brzina vozila
Aktivirala se funkcija inteligentnog sonara
Nakon prekida djelovanja sustava pomoći, ponovno ga možete
uključiti slijedeći upute prikazane na ekranu.
Isključivanje ili prekid sustava pomoći
